Le document présente la solution IPTV Orios, qui offre plusieurs services adaptés aux secteurs de l'hôtellerie, de la santé et du tertiaire, permettant aux utilisateurs de profiter de la télévision numérique en haute définition. Orios propose des fonctionnalités telles que la vidéo à la demande, l'enregistrement de programmes et un système de gestion client intégré, tout en favorisant la convergence multimédia. Ce système flexible s'appuie sur une infrastructure réseau existante pour offrir une expérience de divertissement enrichie et personnalisée dans divers environnements.

1. la solution IPTV

3. ORIOS, la solution IPTV

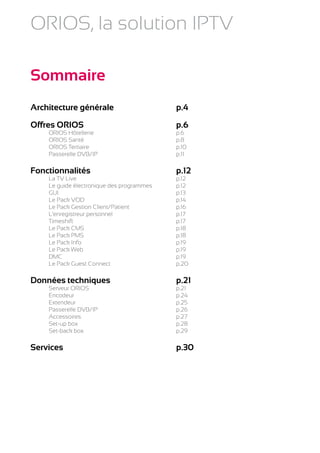

Sommaire
Architecture générale p.4
Offres ORIOS p.6
ORIOS Hôtellerie p.6
ORIOS Santé p.8
ORIOS Tertiaire p.10
Passerelle DVB/IP p.11
Fonctionnalités p.12
La TV Live p.12
Le guide électronique des programmes p.12
GUI p.13
Le Pack VOD p.14

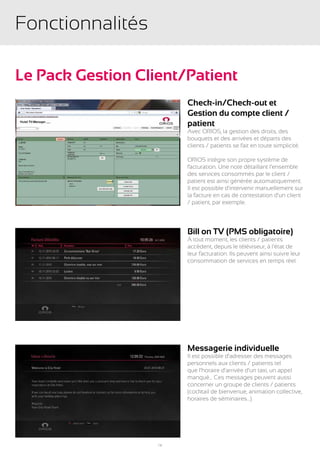

Le Pack Gestion Client/Patient p.16

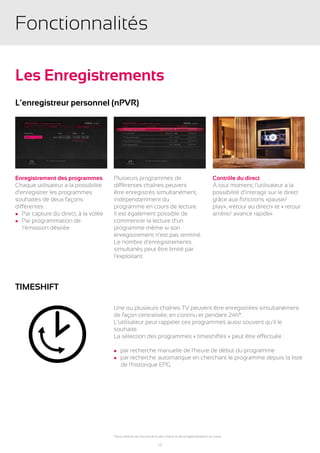

L’enregistreur personnel p.17
Timeshift p.17

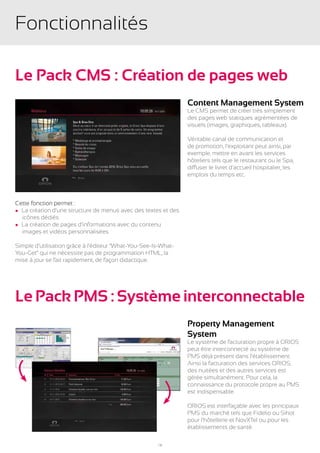

Le Pack CMS p.18
Le Pack PMS p.18
Le Pack Info p.19
Le Pack Web p.19
DMC p.19

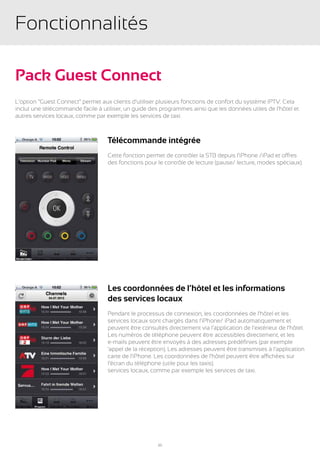

Le Pack Guest Connect p.20
Données techniques p.21

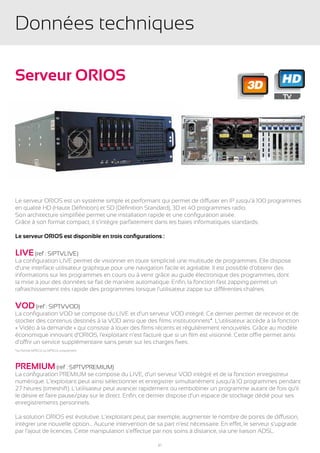

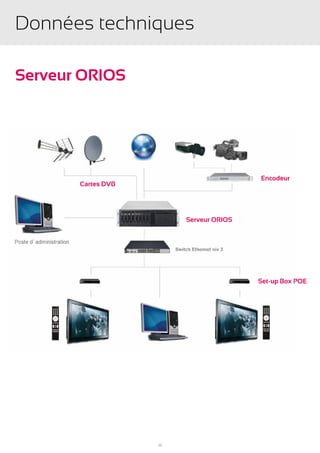

Serveur ORIOS p.21

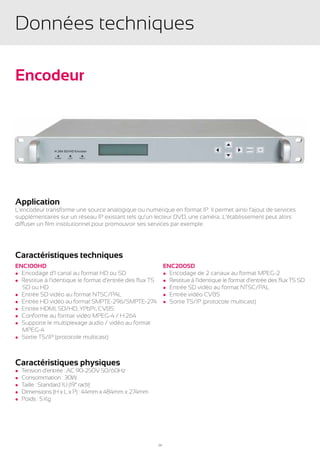

Encodeur p.24

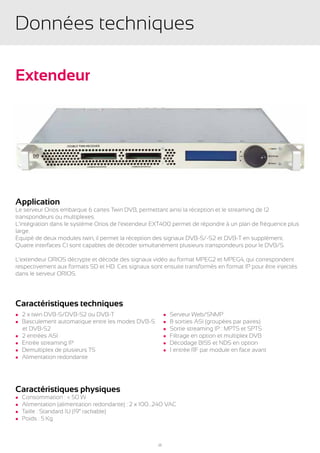

Extendeur p.25

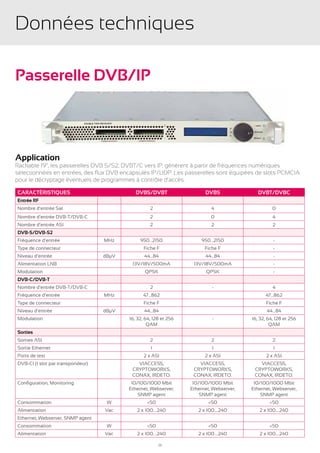

Passerelle DVB/IP p.26

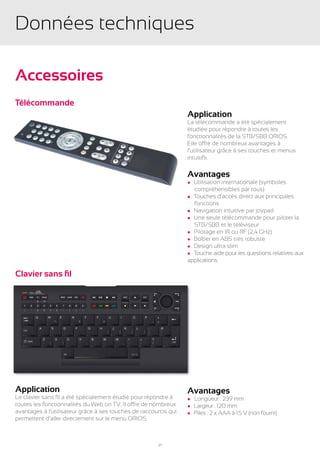

Accessoires p.27
Set-up box p.28
Set-back box p.29

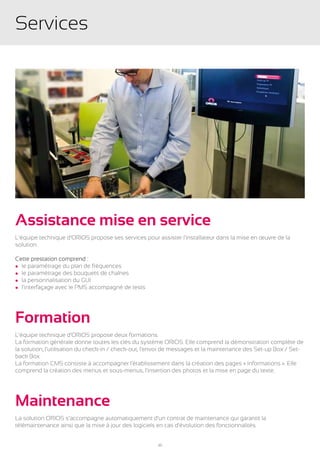

Services p.30

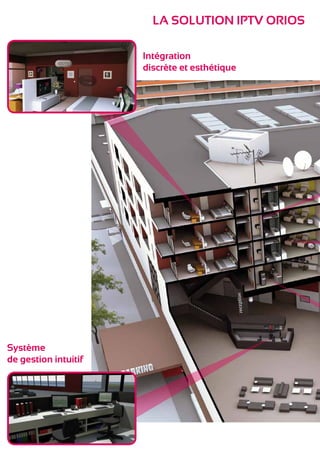

4. La solution IPTV ORIOS
Intégration
discrète et esthétique
Système
de gestion intuitif

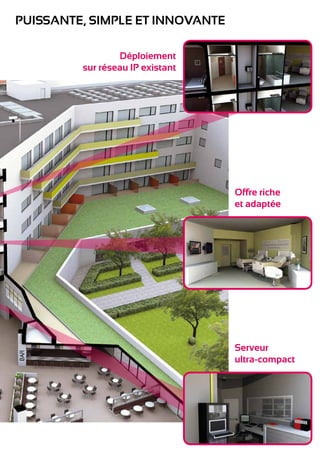

5. puissante, simple et innovante
Déploiement
sur réseau IP existant
Offre riche
et adaptée
Serveur
ultra-compact

6. Offres ORIOS
ORIOS Hôtellerie
La télévision : Un équipement incontournable
POUR LE CLIENT DE L’HÔTEL, ORIOS c’est la possibilité :
l de regarder des programmes riches et variés en qualité HD
l de contrôler le direct : pause, retour au direct, retour arrière, avance rapide
l d’enregistrer des émissions
l de profiter des films à la demande : meilleures sélections des Box Offices
l d’accéder à des informations : touristiques (transports, visites), économiques, politiques, météo…
l de naviguer sur Internet
Avec ORIOS, la télévision devient un nouvel outil de communication et de divertissement. Grâce à son
utilisation facile et intuitive, le client retrouve à l’hôtel tout le confort dont il dispose chez lui.
POUR L’HÔTELIER, ORIOS représente :
l un outil efficace de promotion : possibilité de mettre en avant le restaurant avec, par exemple, la diffusion
du menu du jour, le bar et la carte des cocktails, le Spa et les soins proposés etc...
l un outil de fidélisation : accueil personnalisé des clients
l un outil de gestion intégré : gestion des droits, gestion des bouquets, checkin – checkout plus rapide,
compatible avec les logiciels de gestion de l’hôtel (PMS)...
l une source de revenus supplémentaires : avec l’offre VOD, l’hôtelier a la possibilité de proposer des films en
location. Grâce au modèle économique innovant d’ORIOS, la VOD n’engendre aucun coût fixe pour
l’hôtelier. Ce dernier ne sera facturé que si le client consomme.
ORIOS est la solution adaptée aux besoins de l’hôtelier. Fiable, elle dispose d’un savoir-faire de plus de 10 ans
dans le domaine des réseaux IP et de la réception TV en général. Interactive, la télévision se trouve au cœur de
la convergence multimédias.
6

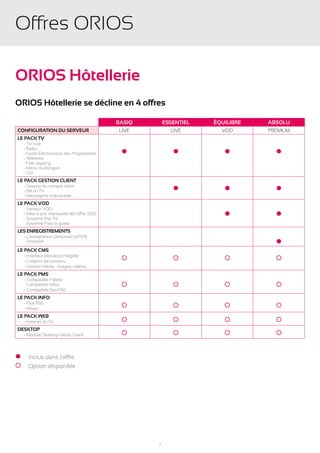

7. Offres ORIOS
ORIOS Hôtellerie
ORIOS Hôtellerie se décline en 4 offres
Basiq Essentiel Équilibre Absolu
Configuration du serveur LIVE LIVE VOD Premium
LE PACK TV
- TV Live
- Radio
- Guide Électronique des Programmes l l l l
- Télétexte
- Fast zapping
- Menu multilingue
- GUI
Le Pack Gestion client
- Gestion du compte client
- Bill on TV l l l
- Messagerie individuelle
Le Pack VOD
- Serveur VOD
- Mise à jour mensuelle de l’offre VOD
- Système Pay TV
l l
- Système Free to guest
Les Enregistrements
- L’enregistreur personnel (nPVR)
- Timeshift l
Le Pack CMS
- Interface Wysiwyg intégrée
- Création de contenu
- Gestion Media : Images, vidéos, ...
Le Pack PMS
- Compatible Fidelio
- Compatible Sihot
- Compatible NovXTel
Le Pack INFO
- Flux RSS
- Réveil
Le Pack WEB
- Internet on TV
DESKTOP
- Module Desktop Media Client
l Inclus dans l'offre
Option disponible
7

8. Offres ORIOS

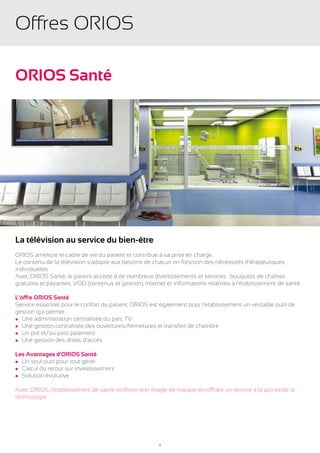

ORIOS Santé
La télévision au service du bien-être
ORIOS améliore le cadre de vie du patient et contribue à sa prise en charge.
Le contenu de la télévision s’adapte aux besoins de chacun en fonction des nécessités thérapeutiques
individuelles.
Avec ORIOS Santé, le patient accède à de nombreux divertissements et services : bouquets de chaînes
gratuites et payantes, VOD (contenus et gestion), Internet et informations relatives à l’établissement de santé.
L’offre ORIOS Santé
Service essentiel pour le confort du patient, ORIOS est également pour l’établissement un véritable outil de
gestion qui permet :
l Une administration centralisée du parc TV
l Une gestion centralisée des ouvertures/fermetures et transfert de chambre
l Un pré et/ou post paiement
l Une gestion des droits d’accès
Les Avantages d’ORIOS Santé
l Un seul outil pour tout gérer
l Calcul du retour sur investissement
l Solution évolutive
Avec ORIOS, l’établissement de santé renforce son image de marque en offrant un service à la pointe de la
technologie.
8

9. Offres ORIOS

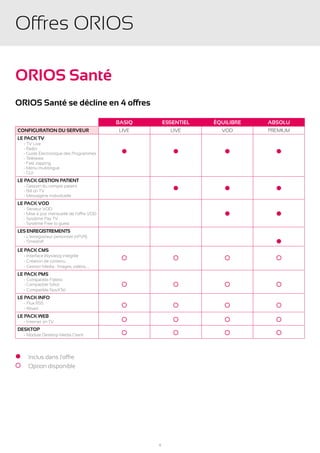

ORIOS Santé
ORIOS Santé se décline en 4 offres
Basiq Essentiel Équilibre Absolu
Configuration du serveur LIVE LIVE VOD Premium
LE PACK TV
- TV Live
- Radio
- Guide Électronique des Programmes l l l l
- Télétexte
- Fast zapping
- Menu multilingue
- GUI
Le Pack Gestion patient
- Gestion du compte patient
- Bill on TV l l l
- Messagerie individuelle
Le Pack VOD
- Serveur VOD
- Mise à jour mensuelle de l’offre VOD
- Système Pay TV
l l
- Système Free to guest
Les Enregistrements
- L’enregistreur personnel (nPVR)
- Timeshift l
Le Pack CMS
- Interface Wysiwyg intégrée
- Création de contenu
- Gestion Media : Images, vidéos, ...
Le Pack PMS
- Compatible Fidelio
- Compatible Sihot
- Compatible NovXTel
Le Pack INFO
- Flux RSS
- Réveil
Le Pack WEB
- Internet on TV
DESKTOP
- Module Desktop Media Client
l Inclus dans l'offre
Option disponible
9

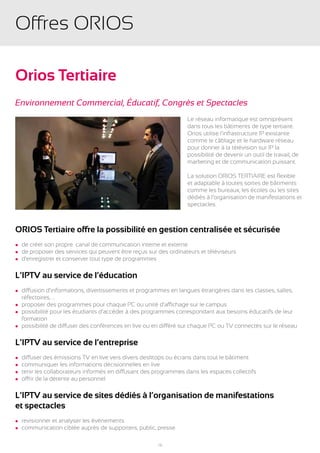

10. Offres ORIOS
Orios Tertiaire
Environnement Commercial, Éducatif, Congrès et Spectacles
Le réseau informatique est omniprésent
dans tous les bâtiments de type tertiaire.
Orios utilise l’infrastructure IP existante
comme le câblage et le hardware réseau
pour donner à la télévision sur IP la
possibilité de devenir un outil de travail, de
marketing et de communication puissant.
La solution ORIOS TERTIAIRE est flexible
et adaptable à toutes sortes de bâtiments
comme les bureaux, les écoles ou les sites
dédiés à l’organisation de manifestations et
spectacles.
ORIOS Tertiaire offre la possibilité en gestion centralisée et sécurisée
l de créer son propre canal de communication interne et externe
l de proposer des services qui peuvent être reçus sur des ordinateurs et téléviseurs
l d’enregistrer et conserver tout type de programmes
L’IPTV au service de l’éducation
l diffusion d’informations, divertissements et programmes en langues étrangères dans les classes, salles,
réfectoires, …
l proposer des programmes pour chaque PC ou unité d’affichage sur le campus
l possibilité pour les étudiants d’accéder à des programmes correspondant aux besoins éducatifs de leur
formation
l possibilité de diffuser des conférences en live ou en différé sur chaque PC ou TV connectés sur le réseau
L’IPTV au service de l’entreprise
l diffuser des émissions TV en live vers divers desktops ou écrans dans tout le bâtiment
l communiquer les informations décisionnelles en live
l tenir les collaborateurs informés en diffusant des programmes dans les espaces collectifs
l offrir de la détente au personnel
L’IPTV au service de sites dédiés à l’organisation de manifestations
et spectacles
l revisionner et analyser les évènements
l communication ciblée auprès de supporters, public, presse
10

11. Offres ORIOS
Passerelle DVB/IP HD
3D
La passerelle DVB/IP Orios, est une solution complète de streaming IPTV.
D’une parabole (DVBS/S2), d’une antenne terrestre (DVBT), ou d’un réseau câblé (DVBC), elle réceptionne les
flux de programmes TV ou radio à partir des multiplex ou transpondeurs DVB, pour mieux les diffuser sur un
réseau Ethernet en temps réel.
Dotée de slots CI, la passerelle DVB décrypte les programmes soumis à contrôle d’accès.
Facile à déployer, elle est une plate-forme entre le monde de la télévision et celui des réseaux informatiques,
le passage d’une infrastructure en câble coaxial à celle d’un câblage informatique.
Elle offre la mutualisation des services sur une seule et même infrastructure de câblage. La télévision sur IP
utilise le même câblage que les autres applications sur site (Informatique, téléphonie IP, vidéo surveillance IP).
Compatible avec toutes les set up box et serveurs IP , elle s’intègre parfaitement dans tous les écosystèmes
IPTV.
Avantages
l Décryptage et décodage des signaux vidéo MPEG2 ou MPEG4 (SD ou HD)
l Quatre interfaces DVBCI permettent le décodage simultané des flux de plusieurs transports stream.
l Le Flux décodé peut être utilisé pour un traitement ultérieur sur les sorties ASI ou sur l’interface Gigabit Internet.
l Configuration simple via une interface Web ou SNMP
l Sortie streaming IP : MPTS et SPTS
l Possibilité d’alimentation redondante
11

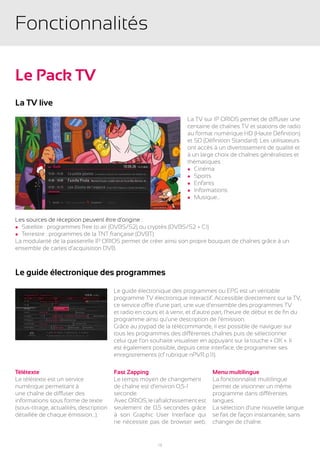

12. Fonctionnalités
Le Pack TV
La TV live
La TV sur IP ORIOS permet de diffuser une
centaine de chaînes TV et stations de radio
au format numérique HD (Haute Définition)
et SD (Définition Standard). Les utilisateurs
ont accès à un divertissement de qualité et
à un large choix de chaînes généralistes et
thématiques :
l Cinéma
l Sports
l Enfants
l Informations
l Musique…
Les sources de réception peuvent être d’origine :
l Satellite : programmes free to air (DVBS/S2) ou cryptés (DVBS/S2 + CI)
l Terrestre : programmes de la TNT française (DVBT)
La modularité de la passerelle IP ORIOS permet de créer ainsi son propre bouquet de chaînes grâce à un
ensemble de cartes d’acquisition DVB.
Le guide électronique des programmes
Le guide électronique des programmes ou EPG est un véritable
programme TV électronique interactif. Accessible directement sur la TV,
ce service offre d’une part, une vue d’ensemble des programmes TV
et radio en cours et à venir, et d’autre part, l’heure de début et de fin du
programme ainsi qu’une description de l’émission.
Grâce au joypad de la télécommande, il est possible de naviguer sur
tous les programmes des différentes chaînes puis de sélectionner
celui que l’on souhaite visualiser en appuyant sur la touche « OK ». Il
est également possible, depuis cette interface, de programmer ses
enregistrements (cf rubrique nPVR p.11).
Télétexte Fast Zapping Menu multilingue
Le télétexte est un service Le temps moyen de changement La fonctionnalité multilingue
numérique permettant à de chaîne est d’environ 0,5-1 permet de visionner un même
une chaîne de diffuser des seconde. programme dans différentes
informations sous forme de texte Avec ORIOS, le rafraîchissement est langues.
(sous-titrage, actualités, description seulement de 0,5 secondes grâce La sélection d’une nouvelle langue
détaillée de chaque émission...). à son Graphic User Interface qui se fait de façon instantanée, sans
ne nécessite pas de browser web. changer de chaîne.
12

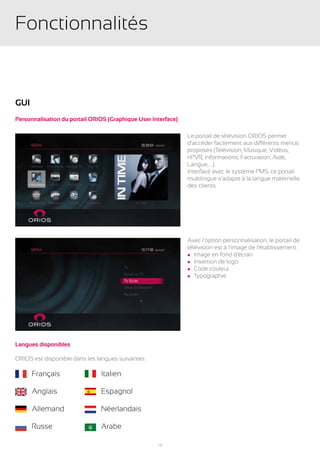

13. Fonctionnalités
GUI
Personnalisation du portail ORIOS (Graphique User Interface)
Le portail de télévision ORIOS permet
d’accéder facilement aux différents menus
proposés (Télévision, Musique, Vidéos,
nPVR, Informations, Facturation, Aide,
Langue, ...).
Interfacé avec le système PMS, ce portail
multilingue s’adapte à la langue maternelle
des clients.
Avec l’option personnalisation, le portail de
télévision est à l’image de l’établissement :
l Image en fond d’écran
l Insertion de logo
l Code couleur
l Typographie
Langues disponibles
ORIOS est disponible dans les langues suivantes :
Français Italien
Anglais Espagnol
Allemand Néerlandais
Russe Arabe
13

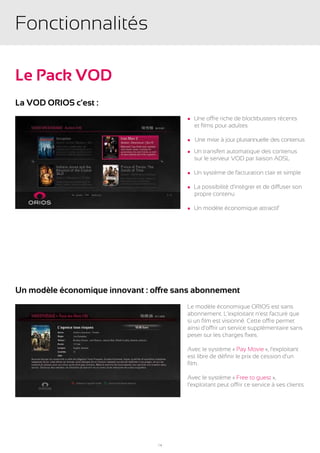

14. Fonctionnalités
Le Pack VOD
La VOD ORIOS c’est :
l Une offre riche de blockbusters récents
et films pour adultes
l Une mise à jour pluriannuelle des contenus
l Un transfert automatique des contenus
sur le serveur VOD par liaison ADSL
l Un système de facturation clair et simple
l La possibilité d’intégrer et de diffuser son
propre contenu
l Un modèle économique attractif
Un modèle économique innovant : offre sans abonnement
Le modèle économique ORIOS est sans
abonnement. L’exploitant n’est facturé que
si un film est visionné. Cette offre permet
ainsi d’offrir un service supplémentaire sans
peser sur les charges fixes.
Avec le système « Pay Movie », l’exploitant
est libre de définir le prix de cession d’un
film.
Avec le système « Free to guest »,
l’exploitant peut offrir ce service à ses clients.
14

15. Fonctionnalités
Le Pack VOD
Catalogue de films VOD issu des grands majors :
Indépendants
Sélection des meilleurs titres dans les catégories :
u Action u Comédie u Drame u Thriller u Enfant u Adulte
Video On Demand
La vidéo à la demande ou encore vidéo à la séance Comme au cinéma, le client profite dans sa chambre
est une technique de diffusion interactive de d’un choix de films et des dernières sorties des
contenus vidéo numériques offerts ou proposés à grands studios. Le catalogue, organisé par genres
la vente. (action, comédie, fantastique...), est disponible en
L’ensemble de ces contenus est stocké sur un plusieurs langues.
serveur dédié. Chaque utilisateur peut alors
commander des films, des émissions de télévision La diffusion de ce contenu se fait en mode unicast
ou regarder des contenus numériques mis à afin d’optimiser au maximum les ressources du
disposition. réseau Ethernet.
Contenus VOD distribués par OCILION.
15

16. Fonctionnalités
Le Pack Gestion Client/Patient
Check-in/Check-out et
Gestion du compte client /
patient
Avec ORIOS, la gestion des droits, des
bouquets et des arrivées et départs des
clients / patients se fait en toute simplicité.
ORIOS intègre son propre système de
facturation. Une note détaillant l’ensemble
des services consommés par le client /
patient est ainsi générée automatiquement.
Il est possible d’intervenir manuellement sur
la facture en cas de contestation d’un client
/ patient, par exemple.
Bill on TV (PMS obligatoire)
À tout moment, les clients / patients
accèdent, depuis le téléviseur, à l’état de
leur facturation. Ils peuvent ainsi suivre leur
consommation de services en temps réel.
Messagerie individuelle
Il est possible d’adresser des messages
personnels aux clients / patients tel
que l’horaire d’arrivée d’un taxi, un appel
manqué... Ces messages peuvent aussi
concerner un groupe de clients / patients
(cocktail de bienvenue, animation collective,
horaires de séminaires…).
16

17. Fonctionnalités
Les Enregistrements
L’enregistreur personnel (npvr)
Enregistrement des programmes Plusieurs programmes de Contrôle du direct
Chaque utilisateur a la possibilité différentes chaînes peuvent À tout moment, l’utilisateur a la
d’enregistrer les programmes être enregistrés simultanément, possibilité d’interagir sur le direct
souhaités de deux façons indépendamment du grâce aux fonctions «pause/
différentes : programme en cours de lecture. play», «retour au direct» et « retour
l Par capture du direct, à la volée Il est également possible de arrière/ avance rapide».
l Par programmation de commencer la lecture d’un
l’émission désirée programme même si son
enregistrement n’est pas terminé.
Le nombre d’enregistrements
simultanés peut être limité par
l’exploitant.
TIMESHIFT
Une ou plusieurs chaînes TV peuvent être enregistrées simultanément
de façon centralisée, en continu et pendant 24h*.
L’utilisateur peut rappeler ces programmes aussi souvent qu’il le
souhaite.
La sélection des programmes « timeshiftés » peut être effectuée :
l par recherche manuelle de l’heure de début du programme
l par recherche automatique en cherchant le programme depuis la liste
de l’historique EPG.
*Sous réserve de l’accord de la dite chaîne et de la réglementation en cours
17

18. Fonctionnalités
Le Pack CMS : Création de pages web
Content Management System
Le CMS permet de créer très simplement
des pages web statiques agrémentées de
visuels (images, graphiques, tableaux).
Véritable canal de communication et
de promotion, l’exploitant peut ainsi, par
exemple, mettre en avant les services
hôteliers tels que le restaurant ou le Spa,
diffuser le livret d’accueil hospitalier, les
emplois du temps etc.
Cette fonction permet :
l La création d’une structure de menus avec des textes et des
icônes dédiés
l La création de pages d’informations avec du contenu
images et vidéos personnalisées
Simple d’utilisation grâce à l’éditeur “What-You-See-Is-What-
You-Get” qui ne nécessite pas de programmation HTML, la
mise à jour se fait rapidement, de façon didactique.
Le Pack PMS : Système interconnectable
Property Management
System
Le système de facturation propre à ORIOS
peut être interconnecté au système de
PMS déjà présent dans l’établissement.
Ainsi la facturation des services ORIOS,
des nuitées et des autres services est
gérée simultanément. Pour cela, la
connaissance du protocole propre au PMS
est indispensable.
ORIOS est interfaçable avec les principaux
PMS du marché tels que Fidelio ou Sihot
pour l’hôtellerie et NovXTel ou pour les
établissements de santé.
18

19. Fonctionnalités
Le Pack Info
Flux RSS
La première demande des clients est
de pouvoir accéder, en chambres, aux
informations de leur pays en temps réel.
Cette capacité à pouvoir leur fournir
l’information à la demande est fondamentale
pour la clientèle d’affaire en déplacement.
Avec ORIOS, la gestion des flux RSS permet
de diffuser des informations parfaitement
ciblées en fonction du profil de la clientèle :
informations provenant de différents pays,
dans plusieurs catégories, agrégeant les
plus grands noms de la presse écrite et
audiovisuelle.
Réveil La personnalisation et la mise à jour des
Avec la solution ORIOS, la TV réveille avec ses programmes données se fait de façon très simple et
favoris : didactique, depuis l’interface d’un ordinateur.
l Station radio
l Chaîne TV
Le client peut lui même choisir l’heure et le programme ou
laisser le choix à la réception.
Le Pack Web
Internet on TV
À l’aide d’un clavier sans fil, il est possible d’accéder aux services Internet depuis son poste de télévision.
DMC : la TV sur ordinateur
Le module Desktop Media Client permet à n’importe quel utilisateur autorisé et connecté au réseau d’avoir
accès aux services de TV Live sur son ordinateur.
19

20. Fonctionnalités
Pack Guest Connect
L’option “Guest Connect” permet aux clients d’utiliser plusieurs fonctions de confort du système IPTV. Cela
inclut une télécommande facile à utiliser, un guide des programmes ainsi que les données utiles de l’hôtel et
autres services locaux, comme par exemple les services de taxi.
Télécommande intégrée
Cette fonction permet de contrôler la STB depuis l’iPhone /iPad et offres
des fonctions pour le contrôle de lecture (pause/ lecture, modes spéciaux).
Les coordonnées de l’hôtel et les informations
des services locaux
Pendant le processus de connexion, les coordonnées de l’hôtel et les
services locaux sont chargés dans l’iPhone/ iPad automatiquement et
peuvent être consultés directement via l’application de l’extérieur de l’hôtel.
Les numéros de téléphone peuvent être accessibles directement, et les
e-mails peuvent être envoyés à des adresses prédéfinies (par exemple
‘appel de la réception). Les adresses peuvent être transmises à l’application
carte de l’iPhone. Les coordonnées de l’hôtel peuvent être affichées sur
l’écran du téléphone (utile pour les taxis).
services locaux, comme par exemple les services de taxi.
20

21. Données techniques
Serveur ORIOS HD
3D
Le serveur ORIOS est un système simple et performant qui permet de diffuser en IP jusqu’à 100 programmes
en qualité HD (Haute Définition) et SD (Définition Standard), 3D et 40 programmes radio.
Son architecture simplifiée permet une installation rapide et une configuration aisée.
Grâce à son format compact, il s’intègre parfaitement dans les baies informatiques standards.
Le serveur ORIOS est disponible en trois configurations :
LIVE (ref : SIPTVLIVE)
La configuration LIVE permet de visionner en toute simplicité une multitude de programmes. Elle dispose
d’une interface utilisateur graphique pour une navigation facile et agréable. Il est possible d’obtenir des
informations sur les programmes en cours ou à venir grâce au guide électronique des programmes, dont
la mise à jour des données se fait de manière automatique. Enfin, la fonction fast zapping permet un
rafraichissement très rapide des programmes lorsque l’utilisateur zappe sur différentes chaînes.
VOD (ref : SIPTVVOD)
La configuration VOD se compose du LIVE et d’un serveur VOD intégré. Ce dernier permet de recevoir et de
stocker des contenus destinés à la VOD ainsi que des films institutionnels*. L’utilisateur accède à la fonction
« Vidéo à la demande » qui consiste à louer des films récents et régulièrement renouvelés. Grâce au modèle
économique innovant d’ORIOS, l’exploitant n’est facturé que si un film est visionné. Cette offre permet ainsi
d’offrir un service supplémentaire sans peser sur les charges fixes.
*au format MPEG2 ou MPEG4 uniquement
PREMIUM (ref : SIPTVPREMIUM)
La configuration PREMIUM se compose du LIVE, d’un serveur VOD intégré et de la fonction enregistreur
numérique. L’exploitant peut ainsi sélectionner et enregistrer simultanément jusqu’à 10 programmes pendant
27 heures (timeshift). L’utilisateur peut avancer rapidement ou rembobiner un programme autant de fois qu’il
le désire et faire pause/play sur le direct. Enfin, ce dernier dispose d’un espace de stockage dédié pour ses
enregistrements personnels.
La solution ORIOS est évolutive. L’exploitant peut, par exemple, augmenter le nombre de points de diffusion,
intégrer une nouvelle option… Aucune intervention de sa part n’est nécessaire. En effet, le serveur s’upgrade
par l’ajout de licences. Cette manipulation s’effectue par nos soins à distance, via une liaison ADSL.
21

22. Données techniques
Serveur ORIOS
CARACTÉRISTIQUES LIVE VOD PREMIUM
Interface d’administration WEB a a a
Demultiplexing DVB a a a
SPTS Streaming (Unicast et Multicast) a a a
SAP/SDP selon RFC2327 a a a
Liste des programmes a a a
Menu télétexte a a a
Guide EPG a a a
Menu interface utilisateur a a a
Gestion du trafic (protocole UDP IP) a a a
Unicast Live Streaming a a a
Data base support a a a
Interface pour l’administration de groupes d’utilisateurs a a a
Serveur VOD a a
Applications de stockage : Timeshift et PVR a
COMPOSANTS LIVE VOD PREMIUM
Serveur IPTV avec alimentation 1
Disque dur 1x 1000 Gb - 1 2
Disque système 500 Gb
Carte mère CPU
Type CPU 2x Intel QuadCore 5520
Fuseaux horaires CPU 2.26 GHz
Mémoire principale (RAM) 24 Gb
Slots PCIe pour l’insertion des cartes Twin DVBT, DVBS/S2, DVBS/S2+CI 6*
*Extension DVBS/S2 possible avec l’EXT400
PROTOCOLES LIVE VOD PREMIUM
Entrées IP-MPTS, IP-SPTS
Sorties (traitement sans codage) IP-SPTS Multicast ou Unicast
Formats Audio/Vidéo SD, HD, MPEG2, MPEG4 (H.264), MP3, AC3
Vitesse de traitement des données 800 Mbps
Nbre min. de chaînes de TV live SD (contenus HD x3) 100
Nbre min. de stations radio (en + des chaînes TV) 40
GÉNÉRAL LIVE VOD PREMIUM
Nbre max. d’utilisateurs 25, 50, 100, 150, 200, 300, 400, 500... 1000
Capacité max. du disque dur (VOD, Timeshift) - 4*1TB
Poids 11.3 kg
Consommation 665 W
Température de fonctionnement 10-35°C
Dimensions (W x H x D) 437 x 178 x 521 mm – 4U 19’’ rackable
22

23. Données techniques
Serveur ORIOS
23

24. Données techniques
Encodeur
Application
L’encodeur transforme une source analogique ou numérique en format IP. Il permet ainsi l’ajout de services
supplémentaires sur un réseau IP existant tels qu’un lecteur DVD, une caméra…L’établissement peut alors
diffuser un film institutionnel pour promouvoir ses services par exemple.
Caractéristiques techniques
ENC100HD ENC200SD
l Encodage d’1 canal au format HD ou SD l Encodage de 2 canaux au format MPEG-2
l Restitue à l’identique le format d’entrée des flux TS l Restitue à l’identique le format d’entrée des flux TS SD
SD ou HD l Entrée SD vidéo au format NTSC/PAL
l Entrée SD vidéo au format NTSC/PAL l Entrée vidéo CVBS
l Entrée HD vidéo au format SMPTE-296/SMPTE-274 l Sortie TS/IP (protocole multicast)
l Entrée HDMI, SD/HD, YPbPr, CVBS
l Conforme au format vidéo MPEG-4 / H.264
l Supporte le multiplexage audio / vidéo au format
MPEG-4
l Sortie TS/IP (protocole multicast)
Caractéristiques physiques
l Tension d’entrée : AC 90-250V 50/60Hz
l Consommation : 30W
l Taille : Standard 1U (19” rack)
l Dimensions (H x L x P) : 44mm x 484mm x 274mm
l Poids : 5 Kg
24

25. Données techniques
Extendeur
Application
Le serveur Orios embarque 6 cartes Twin DVB, permettant ainsi la réception et le streaming de 12
transpondeurs ou multiplexes.
L’intégration dans le système Orios de l’extendeur EXT400 permet de répondre à un plan de fréquence plus
large.
Equipé de deux modules twin, il permet la réception des signaux DVB-S/-S2 et DVB-T en supplément.
Quatre interfaces CI sont capables de décoder simultanément plusieurs transpondeurs pour le DVB/S.
L’extendeur ORIOS décrypte et décode des signaux vidéo au format MPEG2 et MPEG4, qui correspondent
respectivement aux formats SD et HD. Ces signaux sont ensuite transformés en format IP pour être injectés
dans le serveur ORIOS.
Caractéristiques techniques
l 2 x twin DVB-S/DVB-S2 ou DVB-T l Serveur Web/SNMP
l Basculement automatique entre les modes DVB-S l 8 sorties ASI (groupées par paires)
et DVB-S2 l Sortie streaming IP : MPTS et SPTS
l 2 entrées ASI l Filtrage en option et multiplex DVB
l Entrée streaming IP l Décodage BISS et NDS en option
l Demultiplex de plusieurs TS l 1 entrée RF par module en face avant
l Alimentation redondante
Caractéristiques physiques
l Consommation : < 50 W
l Alimentation (alimentation redondante) : 2 x 100…240 VAC
l Taille : Standard 1U (19” rackable)
l Poids : 5 Kg
25

26. Données techniques
Passerelle DVB/IP
Application
Rackable 19’’, les passerelles DVB S/S2, DVBT/C vers IP, génèrent à partir de fréquences numériques
sélectionnées en entrées, des flux DVB encapsulés IP/UDP. Les passerelles sont équipées de slots PCMCIA
pour le décryptage éventuels de programmes à contrôle d’accès.
CARACTÉRISTIQUES DVBS/DVBT DVBS DVBT/DVBC
Entrée RF
Nombre d’entrée Sat 2 4 0
Nombre d’entrée DVB-T/DVB-C 2 0 4
Nombre d’entrée ASI 2 2 2
DVB-S/DVB-S2
Fréquence d’entrée MHz 950…2150 950…2150 -
Type de connecteur Fiche F Fiche F -
Niveau d’entrée dBµV 44…84 44…84 -
Alimentation LNB 13V/18V/500mA 13V/18V/500mA -
Modulation QPSK QPSK -
DVB-C/DVB-T
Nombre d’entrée DVB-T/DVB-C 2 - 4
Fréquence d’entrée MHz 47…862 47…862
Type de connecteur Fiche F Fiche F
Niveau d’entrée dBµV 44…84 44…84
Modulation 16, 32, 64, 128 et 256 - 16, 32, 64, 128 et 256
QAM QAM
Sorties
Sorties ASI 2 2 2
Sortie Ethernet 1 1 1
Ports de test 2 x ASI 2 x ASI 2 x ASI
DVB-CI (1 slot par transpondeur) VIACCESS, VIACCESS, VIACCESS,
CRYPTOWORKS, CRYPTOWORKS, CRYPTOWORKS,
CONAX, IRDETO. CONAX, IRDETO. CONAX, IRDETO.
Configuration, Monitoring 10/100/1000 Mbit 10/100/1000 Mbit 10/100/1000 Mbit
Ethernet, Webserver, Ethernet, Webserver, Ethernet, Webserver,
SNMP agent SNMP agent SNMP agent
Consommation W <50 <50 <50
Alimentation Vac 2 x 100….240 2 x 100….240 2 x 100….240
Ethernet, Webserver, SNMP agent
Consommation W <50 <50 <50
Alimentation Vac 2 x 100….240 2 x 100….240 2 x 100….240
26

27. Données techniques
Accessoires
Télécommande
Application
La télécommande a été spécialement
étudiée pour répondre à toutes les
fonctionnalités de la STB/SBB ORIOS.
Elle offre de nombreux avantages à
l’utilisateur grâce à ses touches et menus
intuitifs.
Avantages
l Utilisation internationale (symboles
compréhensibles par tous)
l Touches d’accès direct aux principales
fonctions
l Navigation intuitive par joypad
l Une seule télécommande pour piloter la
STB/SBB et le téléviseur
l Pilotage en IR ou RF (2,4 GHz)
l Boîtier en ABS très robuste
l Design ultra slim
l Touche aide pour les questions relatives aux
applications
Clavier sans fil
Application Avantages
Le clavier sans fil a été spécialement étudié pour répondre à l Longueur : 239 mm
toutes les fonctionnalités du Web on TV. Il offre de nombreux l Largeur : 120 mm
avantages à l’utilisateur grâce à ses touches de raccourcis qui l Piles : 2 x AAA à 1.5 V (non fourni)
permettent d’aller directement sur le menu ORIOS.
27

28. Données techniques
Set-up Box 3D
HD
POE
Application
Les Set-up Box ORIOS permettent de lire des programmes TV et radio encodés en MPEG 2/MPEG 4, en
Définition Standard (SD) et Haute Définition (HD).
Elles sont pré-équipées du logiciel client IPTV ORIOS qui garantit la compatibilité avec le système. Le pilotage
se fait en Radio Fréquence.
Caractéristiques techniques
Caractéristiques STB0111 STB0112
Décodage de signaux vidéo MPEG 2 et MPEG 4/H.264 a a
2 couleurs de Led en face avant (verte et rouge) a a
Sortie HDMI pour la connexion à un écran a a
Système d’exploitation LINUX a a
Fonction antivol a a
Bloc d’alimentation externe sécurisé a a
3 ports Ethernet 1 entrée et 2 sorties a
Télé-alimentation (PoE) a
Économie d’énergie (allumage via le réseau) a
Caractéristiques physiques Accessoires
l Température ambiante : max. 5 à 40°C l Cordon HDMI
l Dimensions (L x H x P): 145 x 40 x 150 mm l Cordon RJ45 (en option)
l Poids : < 1 kg
28

29. Données techniques
Set-back Box
Application
Les Set-back Box ORIOS permettent de lire des programmes
TV et radio encodés en MPEG 2/MPEG 4, en Définition
Standard (SD) et Haute Définition (HD). Elles sont pré-
équipées du logiciel client IPTV ORIOS qui garantit la
compatibilité avec le système. Le pilotage se fait en Radio
Fréquence. Elles sont livrées avec une patte de fixation VESA
pour une installation à l’arrière d’un écran TV. Permet aussi
la connexion d’un PC et téléphone IP via les ports Ethernet
supplémentaires.
Caractéristiques techniques
Caractéristiques SBB011 SBB012
Décodage de signaux vidéo MPEG 2 et MPEG 4/H.264 a a
2 couleurs de Led en face avant (verte et rouge) a a
Sortie HDMI pour la connexion à un écran a a
Système d’exploitation LINUX a a
Fonction antivol a a
Bloc d’alimentation externe sécurisé a a
3 ports Ethernet 1 entrée et 2 sorties a
Télé-alimentation (PoE) a
Économie d’énergie (allumage via le réseau) a
Caractéristiques physiques Accessoires
l Température ambiante : max. 5 à 40°C l Cordon HDMI
l Dimensions (L x H x P): 145 x 40 x 150 mm l Cordon RJ45 (en option)
l Poids : < 1 kg
29

30. Services
Assistance mise en service
L’équipe technique d’ORIOS propose ses services pour assister l’installateur dans la mise en œuvre de la
solution.
Cette prestation comprend :
l le paramétrage du plan de fréquences
l le paramétrage des bouquets de chaînes
l la personnalisation du GUI
l l’interfaçage avec le PMS accompagné de tests
Formation
L’équipe technique d’ORIOS propose deux formations.
La formation générale donne toutes les clés du système ORIOS. Elle comprend la démonstration complète de
la solution, l’utilisation du check-in / check-out, l’envoi de messages et la maintenance des Set-up Box / Set-
back Box.
La formation CMS consiste à accompagner l’établissement dans la création des pages « Informations ». Elle
comprend la création des menus et sous-menus, l’insertion des photos et la mise en page du texte.
Maintenance
La solution ORIOS s’accompagne automatiquement d’un contrat de maintenance qui garantit la
télémaintenance ainsi que la mise à jour des logiciels en cas d’évolution des fonctionnalités.
30

32. la solution IPTV
www.cae-groupe.fr
« Air Park de Paris-Sud » - Bâtiment le Cormoran
3 rue Jeanne Garnerin 91320 Wissous, FRANCE
Tel.: +33(0)1 69 79 14 14 - Fax: +33(0)1 69 79 14 29
Email: contact@cae-groupe.fr
