Amplificateurs AV Pioneer 2013 Caractéristiques 1 123

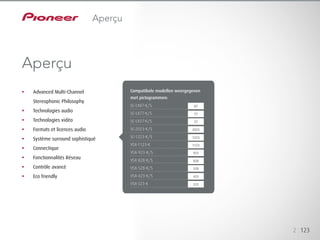

2 123 Aperçu §§ Advanced Multi-Channel Stereophonic Philosophy §§ Technologies audio §§ Technologies vidéo §§ Formats et licences audio §§ Système surround sophistiqué §§ Connectique §§ Fonctionnalités Réseau §§ Contrôle avancé §§ Eco friendly Aperçu Compatibele modellen weergegeven met pictogrammen: SC-LX87-K/S SC-LX77-K/S SC-LX57-K/S SC-2023-K/S SC-1223-K/S VSX-1123-K VSX-923-K/S VSX-828-K/S VSX-528-K/S VSX-423-K/S VSX-323-K 87 77 57 2023 1223 1123 923 828 528 423 323
3 123 Philosophie stéréophonique multicanaux évoluée 3 123

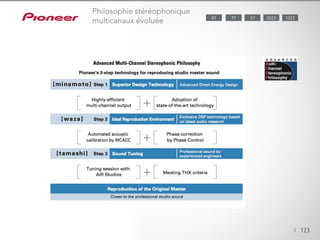

4 123 Philosophie stéréophonique multicanaux évoluée 57 202387 122377

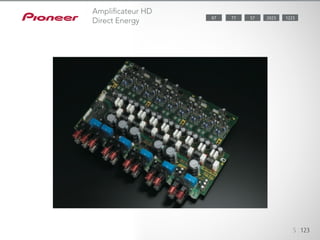

5 123 Amplificateur HD Direct Energy 57 202387 122377

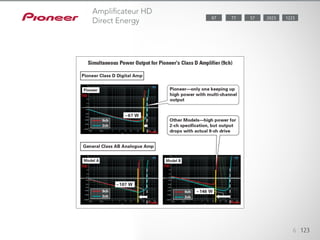

6 123 Amplificateur HD Direct Energy 57 202387 122377

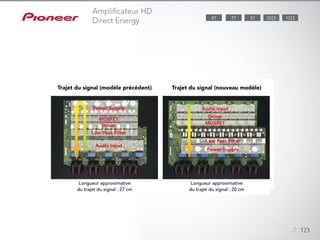

7 123 Amplificateur HD Direct Energy 57 202387 122377 Longueur approximative du trajet du signal : 27 cm Trajet du signal (modèle précédent) Longueur approximative du trajet du signal : 20 cm Trajet du signal (nouveau modèle)

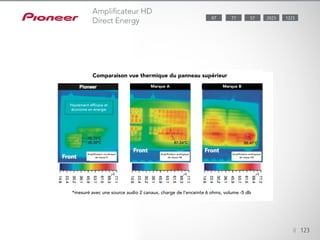

8 123 57 202387 122377 Amplificateur HD Direct Energy Comparaison vue thermique du panneau supérieur *mesuré avec une source audio 2 canaux, charge de l’enceinte 6 ohms, volume -5 db Marque A Marque B Hautement efficace et économe en énergie Amplificateur numérique de classe D Amplificateur analogique de classe AB Amplificateur analogique de classe AB

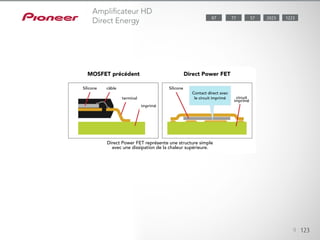

9 123 57 202387 122377 Amplificateur HD Direct Energy MOSFET précédent Direct Power FET Silicone Siliconecâble Contact direct avec le circuit impriméterminal imprimé circuit imprimé Direct Power FET représente une structure simple avec une dissipation de la chaleur supérieure.

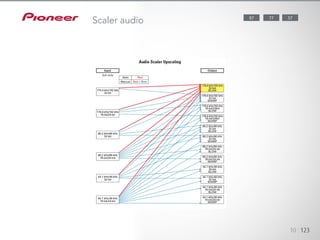

10 123 Scaler audio 5787 77

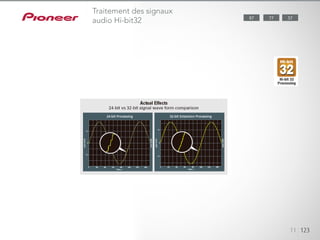

11 123 Traitement des signaux audio Hi-bit32 5787 77

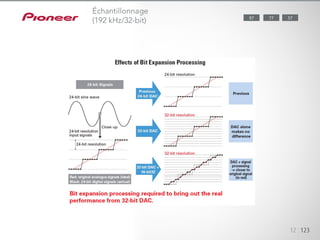

12 123 Échantillonnage (192 kHz/32-bit) 5787 77

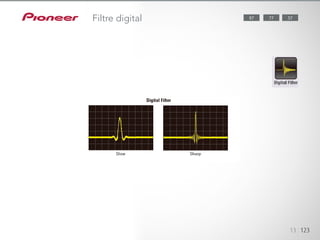

13 123 Filtre digital 5787 77

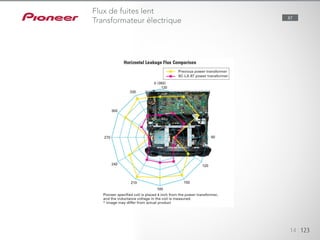

14 123 Flux de fuites lent Transformateur électrique 87

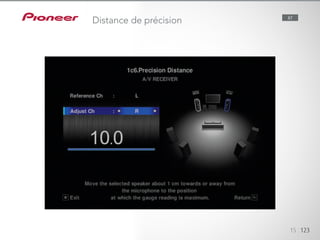

15 123 Distance de précision 87
16 123 Réglage de son des studios AIR 7787 Studios AIR

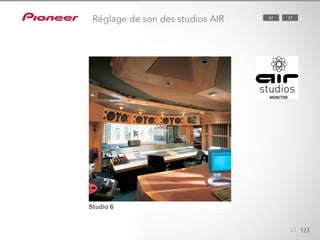

17 123 7787 Réglage de son des studios AIR
Technologies Audio 18 123
Lorsqu’ils amplifient des signaux sonores multivoies, les récepteurs utilisent un filtre passe-bas (FPB) pour traiter les signaux à basse fréquence pour la sortie vers le caisson de basses. Cela provoque un « retard de phase » (un délai d’environ 5 millisecondes) des signaux de basse fréquence par rapport aux signaux de canal principal. Le décalage des basses génère donc un manque de synchronisation du son. La technologie de contrôle de phase de Pioneer élimine le retard de phase et améliore significativement le son multicanal sans opération additionnelle. 19 123 Contrôle de phase Le contrôle de phase compense le retard du son à basse fréquence. Contrôle de phase Source AV Receiver Phase Control Speakers ALL

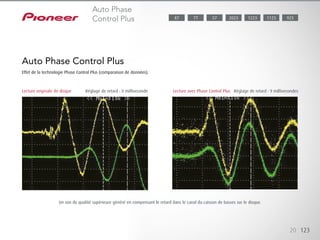

Durant la lecture de disques Blu-ray/CD, la fonction Auto Phase Control Plus (correction automatique de phase) effectue une analyse en temps réel du décalage de phase entre le LFE (low frequency effect) et les signaux principaux et compense automatiquement le décalage. L’élimination du retard de phase améliore le rendu de basses puissantes et de sons clairs à haute fréquence, ce qui s’avère particulièrement efficace pour des contenus sonores comme les concerts et les clips musicaux. 20 123 Auto Phase Control Plus Effet de la technologie Phase Control Plus (comparaison de données). Lecture originale de disque Réglage de retard : 0 milliseconde Lecture avec Phase Control Plus Réglage de retard : 9 millisecondes Un son de qualité supérieure généré en compensant le retard dans le canal du caisson de basses sur le disque. Auto Phase Control Plus 1123 9232023 122377 5787

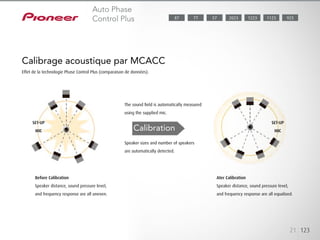

Créez l’environnement acoustique optimal avec le MCACC (Multi-Channel Acoustic Calibration System) de Pioneer, conçu avec l’expertise de studios d’enregistrement professionnels. Fourni complet avec un microphone dédié, ce système mesure et compense automatiquement les différences de taille, de niveau et de distance d’enceintes et égalise la réponse. 21 123 Calibrage acoustique par MCACC Effet de la technologie Phase Control Plus (comparaison de données). Calibration Before Calibration Speaker distance, sound pressure level, and frequency response are all uneven. Speaker sizes and number of speakers are automatically detected. The sound field is automatically measured using the supplied mic. SET-UP MIC SET-UP MIC Ater Calibration Speaker distance, sound pressure level, and frequency response are all equalized. Auto Phase Control Plus 1123 9232023 122377 5787

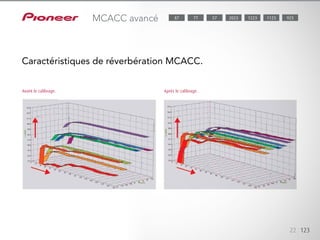

La technologie Advanced MCACC utilise une méthode de calibrage tridimensionnelle capable de fournir des mesures encore plus précises en intégrant l’axe du temps. Les récepteurs AV intègrent également un contrôle de la polarité d’enceinte pour identifier des câbles mal branchés et un affichage de la mesure de la réverbération pour indiquer les résultats avant/après calibrage. Les données de mesure peuvent être enregistrées sur votre PC grâce à AVNavigator. Le système mesure automatiquement la fréquence de croisement, ce qui est nettement plus simple que le paramétrage manuel antérieur. 22 123 MCACC avancé Caractéristiques de réverbération MCACC. Avant le calibrage. Après le calibrage. 1123 9232023 122377 5787

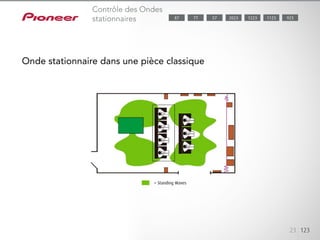

Les ondes acoustiques stationnaires surviennent lorsque les ondes sonores de votre enceinte résonnent avec celles réfléchies par les murs. Selon la disposition des enceintes, votre position d’écoute ou la forme de la pièce, les ondes stationnaires ont un impact négatif sur le son général, particulièrement à certaines basses fréquences. Le Standing Wave Control réduit effectivement la résonance et prévient le calibrage imprécis des paramètres d’égalisation. 23 123 Contrôle des Ondes stationnaires Onde stationnaire dans une pièce classique = Standing Waves 1123 9232023 122377 5787

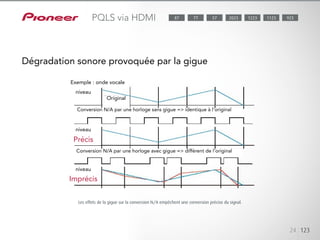

La gigue provoque des erreurs de timing d’horloge et une distorsion du timing de la conversion numérique/analogique. Ce phénomène est l’un des principaux facteurs de dégradation sonore durant une transmission numérique, comme la localisation dégradée du son, et survient même avec une connexion HDMI. Sur le lecteur de disques Blu-ray, l’horloge sonore subit une transformation algébrique basée sur l’horloge de pixel vidéo, puis est transférée. Sur le amplificateur AV, l’horloge audio de référence est régénérée à l’aide d’un PLL dans la valeur algébrique provenant de l’horloge de pixel vidéo. L’horloge audio de référence est ainsi influencée tant par la performance PLL de la puce HDMI réceptrice que par l’horloge de pixel vidéo, ce qui implique qu’elle soit régénérée avec un peu de gigue.Le « Precision Quartz Lock System » (PQLS) de Pioneer a été développé pour apporter une solution à ce problème.Le PQLS traite la conversion numérique/analogique à l’aide d’une horloge à oscillateur en cristal de haute précision plutôt qu’avec l’horloge audio régénérée dans la puce réceptrice HDMI et est exempt de la gigue créée pendant la transmission HDMI. 24 123 PQLS via HDMI Dégradation sonore provoquée par la gigue Les effets de la gigue sur la conversion N/A empêchent une conversion précise du signal. niveau niveau Précis Imprécis niveau Original Exemple : onde vocale Conversion N/A par une horloge sans gigue => identique à l’original Conversion N/A par une horloge avec gigue => différent de l’original 1123 9232023 122377 5787

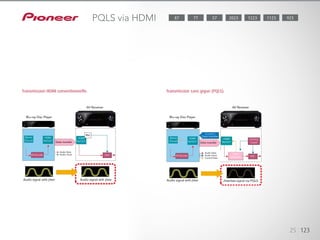

Les données du lecteur Blu-ray sont temporairement stockées dans la mémoire du amplificateur AV, puis séquentiellement reproduites en synchronisation avec l’horloge à oscillateur en cristal de haute précision afin d’éviter toute imperfection. En outre, l’horloge de transmission data du lecteur Blu-ray est contrôlée par les signaux provenant du amplificateur AV pour éviter le surpassement ou le soupassement dans la mémoire tampon. Trois types de PQLS sont disponibles selon le lecteur de disques Blu-ray connecté. PQLS Audio 2 ch. : pour la lecture CD (LPCM). - PQLS Multi-surround : pour les sources CD/DVD/BD, lorsque la sortie du lecteur Blu-ray est sur LPCM. - PQLS Bit-stream : pour les sources CD/DVD/BD, tout le temps. Pour que le PQLS soit effectif, le contrôle avec HDMI doit être activé et, seulement pour le PQLS Multi-Surround, la sortie audio HDMI doit être positionnée sur PCM. 25 123 PQLS via HDMI Transmission HDMI conventionnelle. Transmission sans gigue (PQLS). Audio signal with jitterAudio signal with jitter Audio signal with jitter Blu-ray Disc Player Servo Circuit Servo Circuit HDMI IN/OUT HDMI IN/OUT HDMI IN/OUT HDMI IN/OUT DATA MEMORY Data transfer Data transfer Control Data transfer Audio Data Audio Clock Audio Data Audio Clock Control Data AV Decoder AV DecoderDAC DAC Clocking Crystal Blu-ray Disc Player AV Receiver AV Receiver Jitterless signal via PQLS 1123 9232023 122377 5787

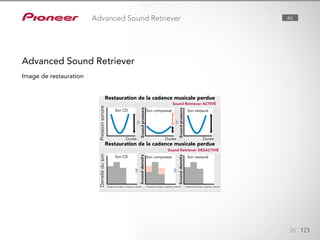

Les récepteurs AV de Pioneer intègrent le Sound Retriever, une technologie qui rétablit la qualité du son compressé (comme les formats WMA, MPEG-4 AAC et MP3) au niveau du son CD. L’Advanced Sound Retriever crée de nouveaux signaux pour rétablir les détails mineurs omis durant le processus de compression. 26 123 Advanced Sound Retriever Advanced Sound Retriever Image de restauration ALL Restauration de la cadence musicale perdue Sound Retriever DESACTIVÉ Sound Retriever ACTIVÉ Restauration de la cadence musicale perdue Pressionsonore Durée Fréquence basse, moyenne, élevée Fréquence basse, moyenne, élevée Fréquence basse, moyenne, élevée Durée Durée Densitéduson Son CD Son CD Son compressé Son compressé Son restauré Son restauré

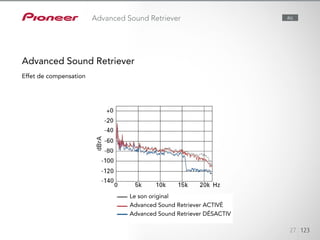

Le son original Advanced Sound Retriever ACTIVÉ Advanced Sound Retriever DÉSACTIV 27 123 Advanced Sound Retriever Effet de compensation Advanced Sound Retriever ALL

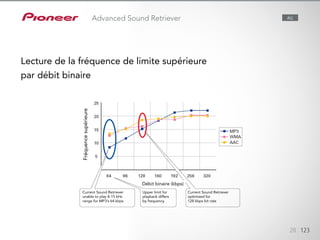

Dans la mesure où l’Advanced Sound Retriever est conçu autour d’un algorithme optimisé pour traiter un signal 128 kbps, il ne fonctionnait pas bien avec des hautes fréquences de 8-15 kHz en signal 64 kbps (le débit de nombreuses stations Internet). La technologie Auto Sound Retriever détermine automatiquement le débit binaire du signal audio et effectue l’interpolation des données perdues pendant la compression. Cette technologie est particulièrement efficace pour améliorer la qualité sonore de contenu à faible débit, une fonctionnalité idéale quand vous passez d’une station de radio à une autre et qu’elles présentent des débits binaires différents. Current Sound Retriever unable to play 8-15 kHz range for MP3’s 64 kbps Current Sound Retriever optimized for 128 kbps bit rate Upper limit for playback differs by frequency 28 123 Lecture de la fréquence de limite supérieure par débit binaire Débit binaire (kbps) Fréquencesupérieure Advanced Sound Retriever ALL

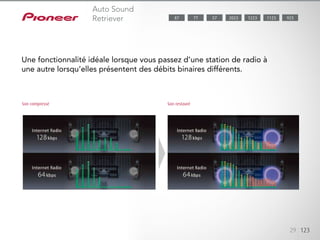

29 123 Son compressé Son restauré Une fonctionnalité idéale lorsque vous passez d’une station de radio à une autre lorsqu’elles présentent des débits binaires différents. Auto Sound Retriever 1123 9232023 122377 5787
En appliquant la fonctionnalité Auto Sound Retriever à des signaux télévisés, elle ajuste les effets selon le débit binaire transféré via l’ARC (Audio Return Channel) HDMI pour vous garantir une télédiffusion numérique dans un son de haute définition via le amplificateur AV Pioneer. 30 123 En appliquant la fonctionnalité Auto Sound Retriever à des signaux télévisés, elle ajuste les effets selon le débit binaire transféré via l’ARC (Audio Return Channel) HDMI pour vous garantir une télédiffusion numérique dans un son de haute définition via l’amplificateur AV Pioneer. Auto Sound Retriever pour ARC 1123 9232023 122377 5787

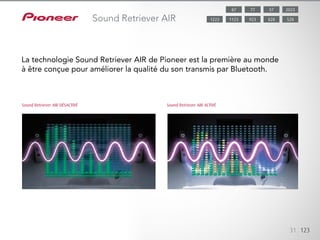

31 123 Sound Retriever AIR DÉSACTIVÉ Sound Retriever AIR ACTIVÉ La technologie Sound Retriever AIR de Pioneer est la première au monde à être conçue pour améliorer la qualité du son transmis par Bluetooth. Sound Retriever AIR 5787 202377 828 5281123 9231223

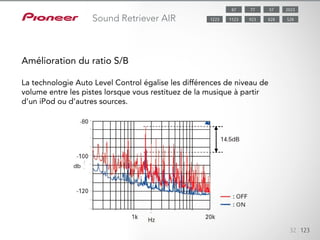

La technologie Auto Level Control égalise les différences de niveau de volume entre les pistes lorsque vous restituez de la musique à partir d’un iPod ou d’autres sources. 32 123 Amélioration du ratio S/B Sound Retriever AIR 5787 202377 828 5281123 9231223

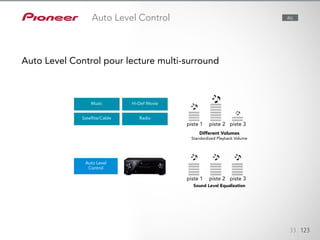

Auto Level Control Music Hi-Def Movie Different Volumes Standardized Playback Volume Sound Level Equalization RadioSatellite/Cable 33 123 Auto Level Control pour lecture multi-surround piste 1 piste 1 piste 2 piste 2 piste 3 piste 3 Auto Level Control ALL

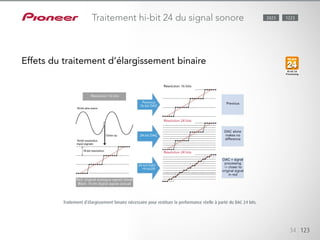

Cette technologie génère un son sans distorsion, tirant le meilleur du DAC 24 bits. Le DAC 24 bits ne restitue pas, à lui seul, un meilleur son. Une performance maximale peut être obtenue grâce au traitement de signal sonore Hi-bit 24 qui crée un son plus précis et plus fluide, plus proche du signal analogique original, en maximisant la résolution du signal. Hi-bit 24 accentue également la pression sonore pour une expérience d’audition tactile. Plus vous avez de canaux, plus impressionnante est cette expérience. Cette fonction est efficace pour le contenu multicanal sur les CD/DVD, les fichiers PC de moins de 24 bits et fonctionne avec tout lecteur de disques. PreviousPrevious 16-bit DAC Résolution 16 bits Résolution 16 bits Résolution 24 bits Résolution 24 bits Red: original analogue signals (ideal) Black: 16-bit digital signals (actual) 24-bit DAC 24-bit DAC + Hi-bit24 DAC alone makes no difference DAC + signal processing -> closer to original signal in red 34 123 Traitement hi-bit 24 du signal sonore Traitement d’élargissement binaire nécessaire pour restituer la performance réelle à partir du DAC 24 bits. Effets du traitement d’élargissement binaire 12232023
35 123 Technologies Vidéo
4K x 2K (ou plus communément 4K) est la norme de très haute définition de la prochaine génération avec 3.840 X 2.160 (24 Hz/25 Hz/30 Hz) pixels ou 4.096 x 2.160 (24 Hz) pixels, soit quatre fois plus que la norme HD 1080p actuelle. Les récepteurs AV peuvent transférer des signaux vidéo 4K à tout écran compatible, ce qui vous garantit la meilleure qualité d’image possible. Résolutions compatibles 3,840 x 2,160 pixels (24 Hz/25 Hz/ 30 Hz) 4,096 x 2,160 pixels (24 Hz) • Transmet 4K x 2K (Cinéma numérique ; 4,096 x 2.160 pixels 24p) signaux vidéo • Prend en charge Full HD x 4 résolutions (24/25/30p) • Périphériques source et logiciels nécessaires pour le contenu 4K Pass-Through 36 123 4K Ultra HD Pass Through La technologie 4K Ultra HD Pass Through vous permet de bénéficier de la meilleure qualité vidéo de la source en transférant les signaux 4K vers tout écran compatible. ALL

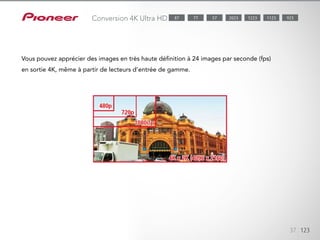

4K x 2K (ou plus communément 4K) est la norme de très haute définition de la prochaine génération avec 3.840 X 2.160 (24 Hz/25 Hz/30 Hz) pixels ou 4.096 x 2.160 (24 Hz) pixels, soit quatre fois plus que la norme HD 1080p actuelle. Les récepteurs AV peuvent élargir des signaux vidéo SD en signaux vidéo 4K et les transférer à tout écran compatible, ce qui vous garantit la meilleure qualité d’image possible. 37 123 Vous pouvez apprécier des images en très haute définition à 24 images par seconde (fps) en sortie 4K, même à partir de lecteurs d’entrée de gamme. Conversion 4K Ultra HD 1123 9232023 122377 5787

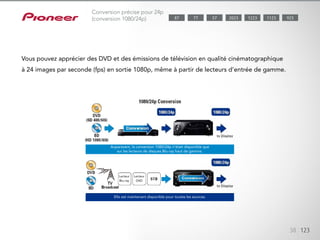

La technologie plébiscitée de traitement vidéo P.C. 24p (Precise Conversion for 24p) utilisée sur le lecteur Blu-ray phare de la gamme Pioneer est désormais disponible sur ces récepteurs AV. Vous pouvez apprécier des DVD et des émissions de télévision en qualité cinématographique à 24 images par seconde (fps) en sortie 1080p, même à partir de lecteurs d’entrée de gamme. Egalement recommandé pour visionner des émissions en haute définition. 38 123 Conversion précise pour 24p (conversion 1080/24p) Vous pouvez apprécier des DVD et des émissions de télévision en qualité cinématographique à 24 images par seconde (fps) en sortie 1080p, même à partir de lecteurs d’entrée de gamme. Auparavant, la conversion 1080/24p n’était disponible que sur les lecteurs de disques Blu-ray haut de gamme. Elle est maintenant disponible pour toutes les sources. Lecteur Blu-ray Lecteur DVD 1123 9232023 122377 5787

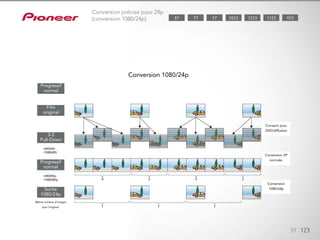

39 123 Conversion 1080/24p Progressif normal Sortie 1080/24p Même nombre d’images que l’original. Conversion I/P normale. Conversion 1080/24p Converti pour DVD/diffusion Progressif normal 3-2 Pull-Down Film original Conversion précise pour 24p (conversion 1080/24p) 1123 9232023 122377 5787

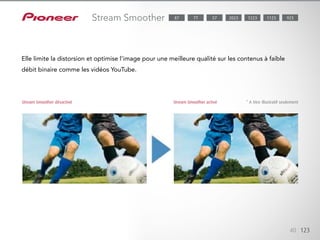

40 123 Elle limite la distorsion et optimise l’image pour une meilleure qualité sur les contenus à faible débit binaire comme les vidéos YouTube. Stream Smoother désactivé Stream Smoother activé * A titre illustratif seulement Stream Smoother 1123 9232023 122377 5787

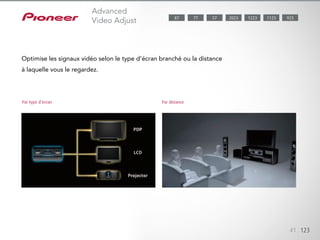

41 123 Optimise les signaux vidéo selon le type d’écran branché ou la distance à laquelle vous le regardez. Par type d’écran Par distance Advanced Video Adjust 1123 9232023 122377 5787

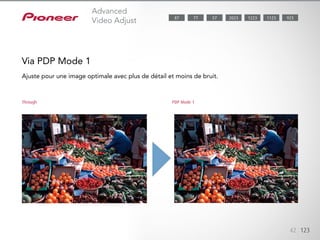

42 123 Through PDP Mode 1 Via PDP Mode 1 Ajuste pour une image optimale avec plus de détail et moins de bruit. Advanced Video Adjust 1123 9232023 122377 5787

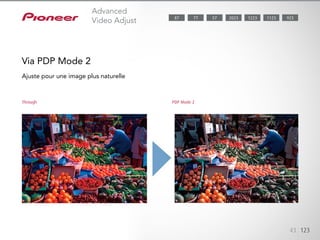

43 123 Through PDP Mode 2 Via PDP Mode 2 Ajuste pour une image plus naturelle Advanced Video Adjust 1123 9232023 122377 5787
44 123 Through LCD Mode Via LCD Mode Ajuste le noir délavé du LCD pour une image optimale. Advanced Video Adjust 1123 9232023 122377 5787
45 123 Through Front Projector Mode Via Front Projector Mode Fournit une image claire et vivante, adéquate pour un projecteur frontal. Advanced Video Adjust 1123 9232023 122377 5787

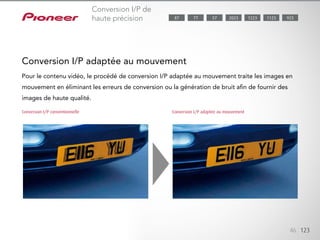

Avoir un processeur vidéo de haut niveau ne suffit pas à garantir une image de qualité : un dispositif optimisé fait toute la différence. Les ingénieurs de Pioneer ont effectué des tests rigoureux pour parvenir à une image opti- male à partir de pratiquement tout type de contenu. Cette conversion de haute précision est efficace pour les sources HD et SD. 46 123 Conversion I/P de haute précision Conversion I/P conventionnelle Conversion I/P adaptée au mouvement Conversion I/P adaptée au mouvement Pour le contenu vidéo, le procédé de conversion I/P adaptée au mouvement traite les images en mouvement en éliminant les erreurs de conversion ou la génération de bruit afin de fournir des images de haute qualité. 1123 9232023 122377 5787

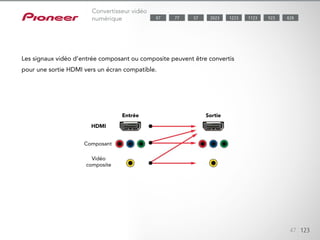

47 123 Convertisseur vidéo numérique Les signaux vidéo d’entrée composant ou composite peuvent être convertis pour une sortie HDMI vers un écran compatible. Composant HDMI Entrée Sortie Vidéo composite 7787 57 923 8281223 11232023

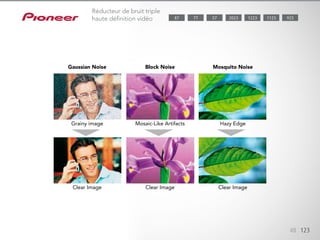

Les récepteurs AV intègrent trois circuits distincts de réduction du bruit pour une restitution vidéo optimisée. - Component Frame Noise Reduction (YNR/CNR) : réduit le bruit gaussien sans brouiller l’image. - Réduction du bruit de bloc : réduit le bruit de bloc que l’on retrouve dans les zones plates. - Réduction du bruit de moustique : réduit le bruit le long du contour des images. Le convertisseur avancé PureCinema I/P exclusif à Pioneer contribue égale- ment à éliminer les lignes susceptibles de distraire l’attention pendant la lecture. 48 123 Réducteur de bruit triple haute définition vidéo Grainy image Gaussian Noise Clear Image Mosaic-Like Artifacts Block Noise Clear Image Hazy Edge Mosquito Noise Clear Image 1123 9232023 122377 5787

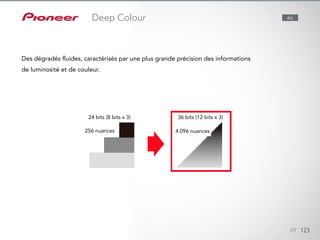

49 123 Des dégradés fluides, caractérisés par une plus grande précision des informations de luminosité et de couleur. 24 bits (8 bits x 3) 36 bits (12 bits x 3) 256 nuances 4.096 nuances Deep Colour ALL

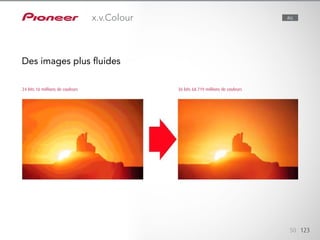

Les récepteurs AV de Pioneer prennent en charge x.v.Colour, qui double pratiquement la plage de couleurs (également appelée le « gamut ») pou- vant être précisément capturée et reproduite sur un écran compatible afin d’ainsi correspondre plus précisément aux caractéristiques de l’œil humain. 50 123 x.v.Colour ALL Des images plus fluides 24 bits 16 millions de couleurs 36 bits 68.719 millions de couleurs

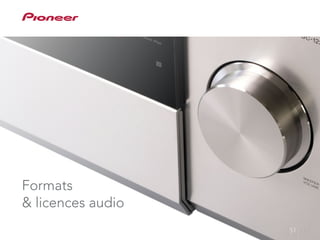

51 123 Formats & licences audio

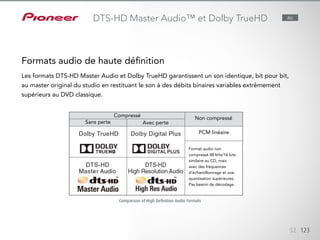

DTS-HD Master Audio™ et Dolby TrueHD sont les formats audio de la plus haute qualité disponibles que la haute capacité du disque Blu-ray rend pos- sibles pour compléter la haute définition des images. Ces codecs audio de nouvelle génération vous apportent un son aussi pur que la bande sonore originale, telle que le créateur l’a imaginée. 52 123 Formats audio de haute définition Les formats DTS-HD Master Audio et Dolby TrueHD garantissent un son identique, bit pour bit, au master original du studio en restituant le son à des débits binaires variables extrêmement supérieurs au DVD classique. Comparison of High Definition Audio Formats Sans perte Compressé Non compressé PCM linéaire Format audio non compressé 48 kHz/16 bits similaire au CD, mais avec des fréquences d’échantillonnage et une quantisation supérieures. Pas besoin de décodage. Avec perte DTS-HD Master Audio™ et Dolby TrueHD ALL
53 123 DSD File Playback Les amplificateurs AV peuvent lire des fichiers audio DSD (Direct-Stream Digital) de haute qualité à partir d’une clé USB, via l’entrée USB frontale. Les fichiers DSD ne pouvaient auparavant être lus que sur des lecteurs SACD. Vous pouvez aujourd’hui apprécier un son supérieur sans lecteur spécifique. 1223 112357 202387 77 Comparaison lecture DSD

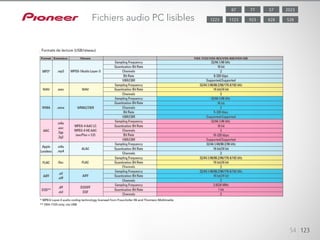

Grâce aux fonctionnalités DLNA et AirPlay, les récepteurs AV vous permet- tent de streamer de l’audio à partir de tout équipement compatible. Vous bénéficiez d’une résolution pouvant atteindre 192 kHz/24 bits en audio FLAC et WAV, de même qu’avec des fichiers musicaux compressés aux for- mats MP3/WMA/AAC. 54 123 Fichiers audio PC lisibles Formats de lecture (USB/réseau) 5787 202377 828 5281123 9231223

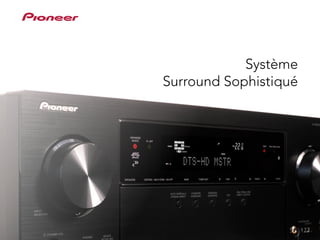

55 123 Système Surround Sophistiqué

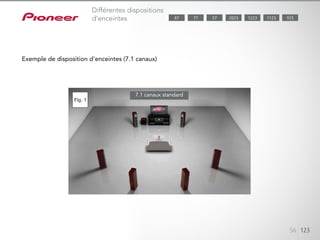

Combinez les enceintes frontales (Fig. 2) et le mode Wide Surround original de Pioneer pour générer un son plus spacieux à l’avant. Ou disposez les en- ceintes en hauteur (Fig. 3) et utilisez le Dolby Pro Logic IIz pour un son à dif- fusion verticale. 56 123 Différentes dispositions d’enceintes Exemple de disposition d’enceintes (7.1 canaux) 7.1 canaux standard 1123 9232023 122377 5787

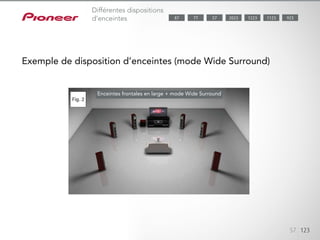

Le Mode Wide Surround de Pioneer crée un son caractérisé par une sensa- tion de mouvement très dense autour de l’avant et des côtés. Le Wide Sur- round Movie génère une sensation de mouvement à l’avant, tandis que le Wide Surround Music crée un champ sonore étendu à l’arrière-plan. 57 123 Exemple de disposition d’enceintes (mode Wide Surround) Différentes dispositions d’enceintes 1123 9232023 122377 5787 Enceintes frontales en large + mode Wide Surround

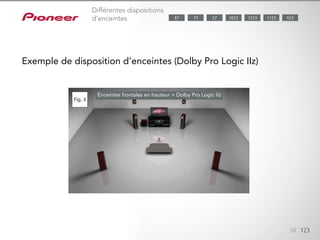

Le Dolby Pro Logic IIz crée un effet ambiophonique encore plus dense en ajoutant des canaux frontaux en hauteur aux dispositifs d’enceintes 5.1 ou 7.1 conventionnels. Ce son vous enveloppe par une profondeur accentuée et une dimension élargie pour créer une expérience d’écoute d’un réalisme inégalé. Le Dolby Pro Logic IIZ ne nécessite aucun contenu spécifique et fonctionne à merveille avec les bandes sonores existantes. 58 123 Exemple de disposition d’enceintes (Dolby Pro Logic IIz) Enceintes frontales en hauteur + Dolby Pro Logic IIz Différentes dispositions d’enceintes 1123 9232023 122377 5787

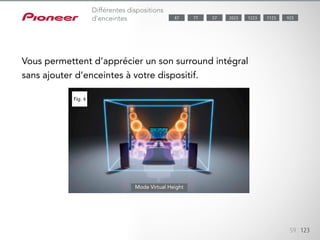

La fonction Virtual Speakers de Pioneer vous permet d’apprécier un son surround intégral sans ajouter d’enceintes à votre dispositif. En activant les modes Virtual Height, Virtual Surround back et Virtual Wide, vous vivez un son virtuel 11.1 grâce à un simple dispositif d’enceintes 5.1. Le champ so- nore peut être ajusté par simple contrôle intuitif sur votre iPod touch/iP- hone/iPad ou sur votre équipement Android grâce à l’application iContro- lAV2012. Virtual Height : La solution idéale si vous souhaitez un son tombant à la verticale, sans pouvoir disposer d’enceintes frontales en hauteur. Le mode Virtual Height de Pioneer (Fig. 4) crée une image sonore en hauteur sans enceintes frontales en hauteur, ce qui vous permet d’apprécier un son 7.1 canaux enveloppant virtuel à partir d’un dispositif à 5.1 canaux. 59 123 Vous permettent d’apprécier un son surround intégral sans ajouter d’enceintes à votre dispositif. Mode Virtual Height Différentes dispositions d’enceintes 1123 9232023 122377 5787

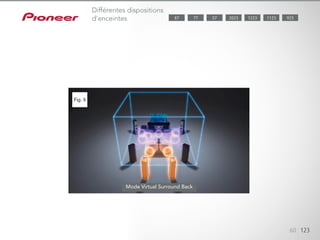

Vous souhaitez le frisson d’un son ambiophonique provenant de l’arrière, mais vous n’avez pas de place à consacrer à des enceintes arrière ? Essayez le mode Virtual Surround Back (Fig. 5). Il simule un son ambiophonique 7.1 et vous donne l’impression que vous disposez d’enceintes arrière, même à partir d’une source à 5.1 canaux. 60 123 Mode Virtual Surround Back Différentes dispositions d’enceintes 1123 9232023 122377 5787

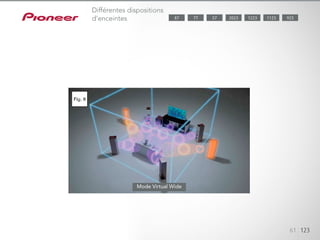

Le mode Virtual Wide (Fig. 6) est une solution pratique pour créer les effets d’enceintes frontales larges et apprécier un champ sonore ambiophonique généreux, sans disposer d’enceintes supplémentaires. 61 123 Mode Virtual Wide Différentes dispositions d’enceintes 1123 9232023 122377 5787

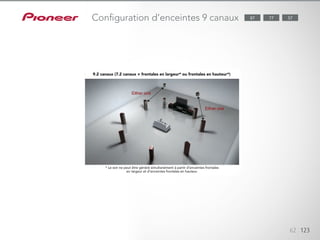

62 123 77 57Configuration d’enceintes 9 canaux 87 * Le son ne peut être généré simultanément à partir d’enceintes frontales en largeur et d’enceintes frontales en hauteur. 9.2 canaux (7.2 canaux + frontales en largeur* ou frontales en hauteur*)

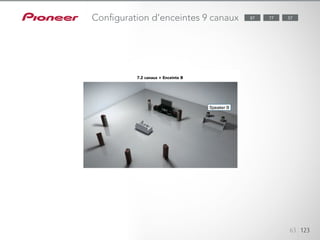

63 123 77 5787Configuration d’enceintes 9 canaux 7.2 canaux + Enceinte B

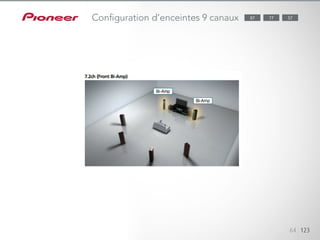

64 123 77 5787Configuration d’enceintes 9 canaux

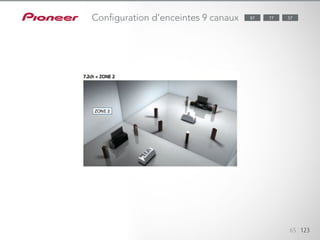

65 123 77 5787Configuration d’enceintes 9 canaux

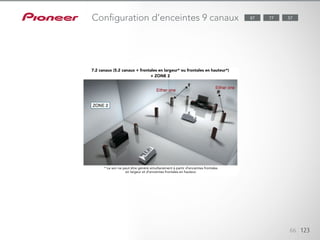

66 123 77 5787Configuration d’enceintes 9 canaux 7.2 canaux (5.2 canaux + frontales en largeur* ou frontales en hauteur*) + ZONE 2 * Le son ne peut être généré simultanément à partir d’enceintes frontales en largeur et d’enceintes frontales en hauteur.
67 123 77 5787Configuration d’enceintes 9 canaux

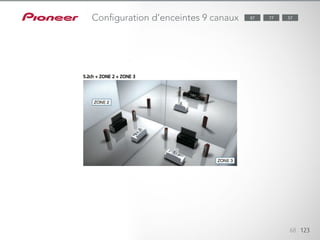

68 123 77 5787Configuration d’enceintes 9 canaux

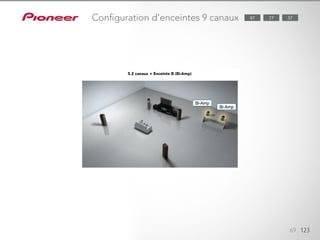

69 123 Configuration d’enceintes 9 canaux 77 5787 5.2 canaux + Enceinte B (Bi-Amp)
70 123 77 5787Configuration d’enceintes 9 canaux

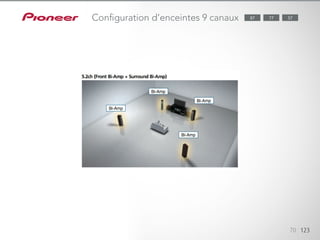

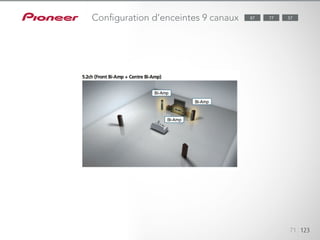

71 123 77 5787Configuration d’enceintes 9 canaux

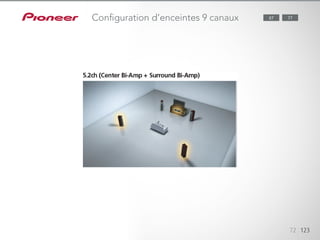

72 123 87 77Configuration d’enceintes 9 canaux

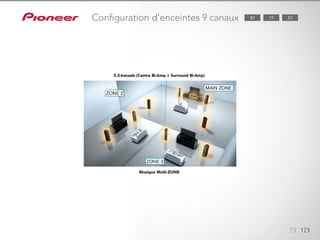

73 123 77 5787Configuration d’enceintes 9 canaux 5.2-kanaals (Centre Bi-Amp + Surround Bi-Amp) Musique Multi-ZONE

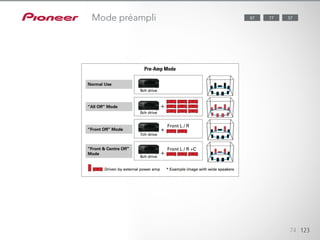

74 123 Mode préampli 77 5787

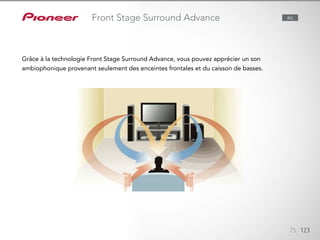

75 123 Grâce à la technologie Front Stage Surround Advance, vous pouvez apprécier un son ambiophonique provenant seulement des enceintes frontales et du caisson de basses. Front Stage Surround Advance ALL

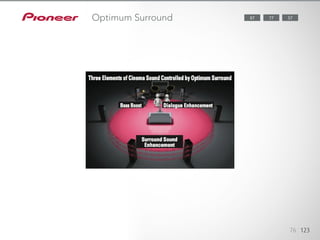

Optimum Surround 77 5787 76 123

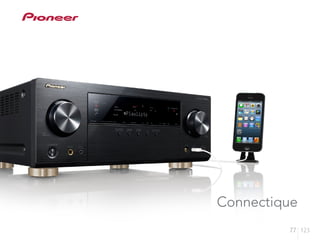

77 123123 Connectique

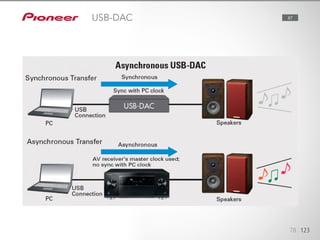

78 123 USB-DAC 87

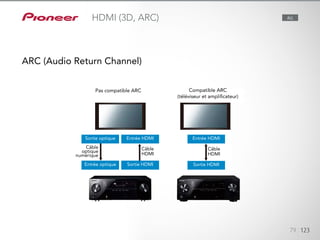

Les récepteurs AV de Pioneer intègrent la technologie 3D. Vous bénéficiez des plus récents disques Blu-ray et programmes en 3D en combinant les récepteurs AV à un lecteur Blu-ray, une console de jeux, un tuner (STB) et un écran compatible 3D par simple connexion HDMI. La fonctionnalité Au- dio Return Channel (ARC) permet à un téléviseur doté d’un tuner intégré d’envoyer des données sonores en « upstream » vers le amplificateur AV via HDMI : vous n’avez donc pas besoin d’un câble audio distinct. Bénéfi- ciez du transfert entièrement numérique de votre son haute définition et de vos signaux vidéo 1080p via HDMI. 79 123 HDMI (3D, ARC) ALL ARC (Audio Return Channel) Pas compatible ARC Sortie optique Entrée HDMI Entrée HDMI Entrée optique Câble optique numérique Câble HDMI Câble HDMI Sortie HDMI Sortie HDMI Compatible ARC (téléviseur et amplificateur)
Les plus récents récepteurs AV sont certifiés « Made for iPod®, iPhone® et iPad® », ce qui vous permet d’écouter la musique sauvegardée sur vo- tre iPod/iPhone/iPad. Le câble fourni permet la connexion USB directe à la façade et assure le rechargement de vos appareils. Les récepteurs AV sont également compatibles avec la lecture vidéo depuis un iPod/iPhone/iPad. 80 123 ALL Compatible avec iPhone 5

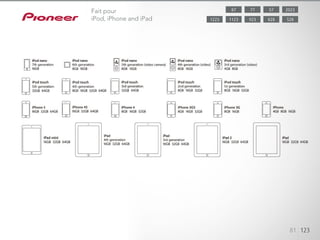

Les plus récents récepteurs AV sont certifiés « Made for iPod®, iPhone® et iPad® », ce qui vous permet d’écouter la musique sauvegardée sur vo- tre iPod/iPhone/iPad. Le câble fourni permet la connexion USB directe à la façade et assure le rechargement de vos appareils. Les récepteurs AV sont également compatibles avec la lecture vidéo depuis un iPod/iPhone/iPad. Fait pour iPhone 5, iPhone 4S, iPhone 4, iPhone 3GS, iPhone 3G, iPhone, iPad (4th generation), iPad mini, iPad (3rd generation), iPad 2, iPad, iPod touch (5th generation), iPod touch (4th generation), iPod touch (3rd generation), iPod touch (2nd generation), iPod touch (1st generation), iPod nano (7th generation), iPod nano (6th generation), iPod nano (5th generation), iPod nano (4th generation), iPod nano (3rd generation). 81 123 Fait pour iPod, iPhone and iPad 5787 202377 8281123 5289231223
Les plus récents récepteurs AV sont certifiés « Made for iPod®, iPhone® et iPad® », ce qui vous permet d’écouter la musique sauvegardée sur vo- tre iPod/iPhone/iPad. Le câble fourni permet la connexion USB directe à la façade et assure le rechargement de vos appareils. Les récepteurs AV sont également compatibles avec la lecture vidéo depuis un iPod/iPhone/iPad. Fait pour iPhone 5, iPhone 4S, iPhone 4, iPhone 3GS, iPhone 3G, iPad mini, iPod touch (5th generation), iPod touch (4th generation), iPod touch (3rd generation), iPod touch (2nd generation), iPod touch (1st generation), iPod classic, iPod nano (7th generation), iPod nano (6th generation), iPod nano (5th generation), iPod nano (4th generation), iPod nano (3rd generation). 82 123 423 323 Fait pour iPod, iPhone and iPad mini

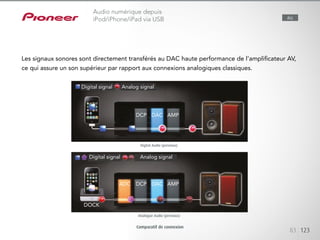

Ecoutez la musique de votre iPod grâce à la connexion numérique. Les sig- naux sonores sont directement transférés au DAC haute performance du amplificateur AV, ce qui assure un son supérieur par rapport aux connexions analogiques classiques. Mieux encore : vous pouvez contrôler votre iPod avec la télécommande du amplificateur AV. Digital signal DCP DOCK DCPADC DAC DAC AMP AMP Analog signal Analog signalDigital signal 83 123 Audio numérique depuis iPod/iPhone/iPad via USB ALL Les signaux sonores sont directement transférés au DAC haute performance de l’amplificateur AV, ce qui assure un son supérieur par rapport aux connexions analogiques classiques. Comparatif de connexion Analogue Audio (previous) Digital Audio (previous)

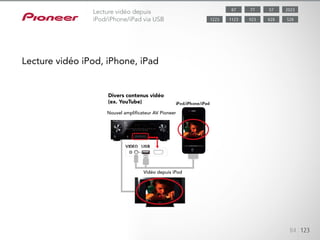

Les unités peuvent restituer du contenu vidéo depuis un iPod/iPhone/iPad et vous pouvez même regarder des vidéos YouTube élargies sur votre écran de télévision. Outre la connexion « plug and play » simple à l’aide de câ- bles spécifiques, vous pouvez afficher la jaquette de l’album en couleurs sur votre téléviseur. La nouvelle fonctionnalité « Cover List » vous permet de choisir visuellement un album à partir de vignettes. Les titres de chansons peuvent s’afficher en 7 langues. Votre iPad est également rechargé pendant qu’il est connecté. 84 123 Lecture vidéo depuis iPod/iPhone/iPad via USB Lecture vidéo iPod, iPhone, iPad Divers contenus vidéo (ex. YouTube) Nouvel amplificateur AV Pioneer Vidéo depuis iPod 5787 202377 8281123 5289231223

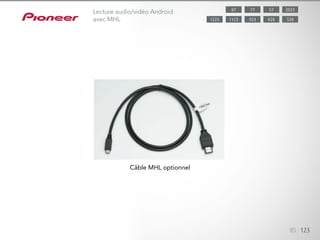

85 123 Lecture audio/vidéo Android avec MHL Câble MHL optionnel 5787 202377 8281123 5289231223

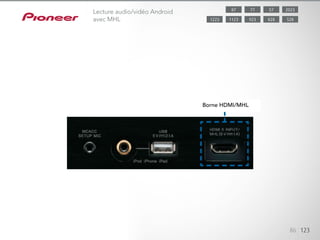

86 123 Lecture audio/vidéo Android avec MHL Borne HDMI/MHL 5787 202377 8281123 5289231223

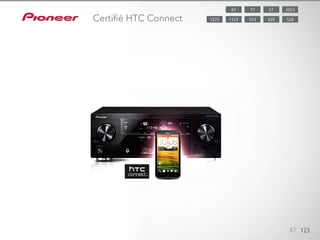

Pioneer est le premier partenaire de premier plan à fournir des appareils certifiés HTC Connect. Par transmission sans fil, HTC Connect vous permet de facilement streamer du son de haute qualité à partir d’appareils compat- ibles comme les téléphones Android, sans avoir besoin d’une application distincte. 87 123 Certifié HTC Connect 5787 202377 8281123 5289231223

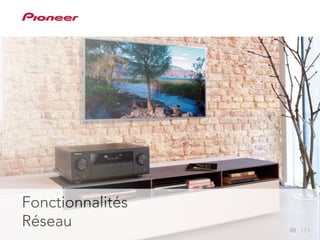

88 123 Fonctionnalités Réseau 12388
AirPlay — Les mélomanes accèdent, contrôlent et lisent l’intégralité de leur discothèque iTunes sans fil via leur amplificateur AV. Les utilisateurs peu- vent facilement et rapidement écouter toute leur musique. Les informa- tions relatives à chaque chanson et la jaquette de l’album apparaissent si- multanément sur un écran/téléviseur branché. 89 123 Audio sans fil AirPlay AirPlay — Les mélomanes accèdent, contrôlent et lisent l’intégralité de leur discothèque iTunes sans fil via leur amplificateur AV. Exemples de connexion AirPlay Réseau sans fil Réseau sans fil Adaptateur LAN sans fil (optionnel) ou ou réseau filaire réseau filaire Flux 5787 202377 8281123 5289231223

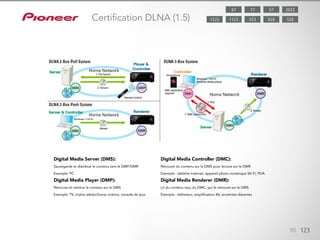

90 123 Certification DLNA (1.5) Digital Media Server (DMS): Sauvegarde et distribue le contenu vers le DMP/DMR Exemple: PC Digital Media Player (DMP): Retrouve et restitue le contenu sur le DMS Exemple: TV, chaîne stéréo/home cinéma, console de jeux Digital Media Controller (DMC): Retrouve du contenu sur le DMS pour lecture sur le DMR Exemple : tablette Internet, appareil photo numérique Wi-Fi, PDA Digital Media Renderer (DMR): Lit du contenu reçu du DMC, qui le retrouve sur le DMS Exemple : téléviseur, amplificateur AV, enceintes distantes 5787 202377 8281123 5289231223

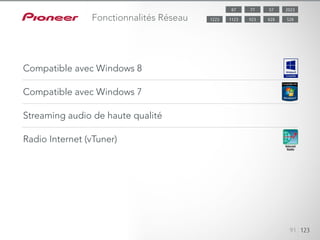

Les récepteurs AV sont compatibles avec Windows 7 et Windows 8, ce qui vous permet d’aisément effectuer du streaming de musique, de vidéo ou de photos à partir de PC compatibles sur votre réseau domestique. Avec Windows 8, vous pouvez utiliser PlayTo pour facilement streamer votre musique. Le PC Windows 8 reconnaîtra automatiquement le récepteur. Les récepteurs AV peuvent streamer des formats sonores de haute qualité comme le FLAC ou le WAV à des fréquenc- es d’échantillonnage de 96 ou même 192 kHz. Les fichiers sonores MP3, WMA et MPEG4-AAC sont, bien sûr, également lisibles sur votre réseau domestique. Les récepteurs AV sont fournis avec vTuner pour vous offrir un large éventail d’émissions de radio des quatre coins du monde sur Internet. La connexion ré- seau permet l’accès à la radio sans devoir utiliser votre PC. Vous pouvez facile- ment naviguer entre les stations grâce à la télécommande. Différentes catégories sont disponibles dans la base de données vTuner pour vous ouvrir les portes d’un divertissement pratiquement illimité. Vous pouvez même ajouter des stations de radio non disponibles dans la liste vTuner. Accédez au site radio Internet de Pio- neer depuis votre PC* et enregistrez les stations désirées dans votre liste de sta- tions favorites. Vous pouvez ensuite facilement vous brancher sur les stations de radio depuis votre amplificateur AV. 91 123 Fonctionnalités Réseau Compatible avec Windows 8 Compatible avec Windows 7 Streaming audio de haute qualité Radio Internet (vTuner) 5787 202377 8281123 5289231223

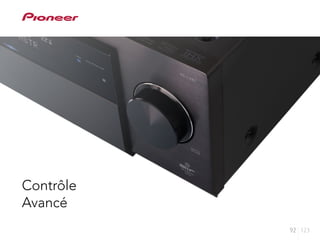

12392 Contrôle Avancé

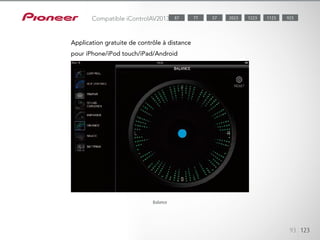

iControlAV2013 est une application iPod touch/iPhone/iPad/Android dével- oppée par Pioneer et téléchargeable gratuitement depuis l’App Store ou Android Market. 93 123 Compatible iControlAV2013 Application gratuite de contrôle à distance pour iPhone/iPod touch/iPad/Android Balance 1123 9232023 122377 5787

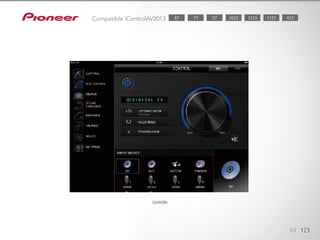

94 123 Contrôle Compatible iControlAV2013 1123 9232023 122377 5787

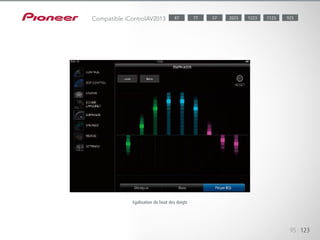

95 123 Egalisation du bout des doigts Compatible iControlAV2013 1123 9232023 122377 5787

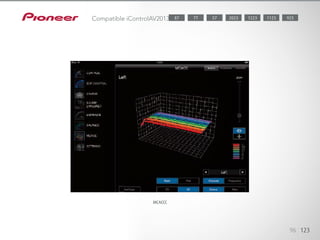

96 123 MCACCC Compatible iControlAV2013 1123 9232023 122377 5787

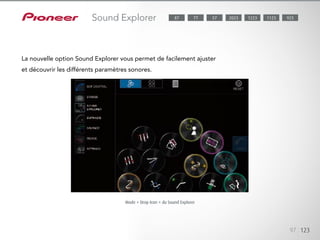

Sound Explorer est la dernière adjonction au menu de l’appli iContro- lAV2013 : il vous permet de facilement régler les paramètres sonores par de simples manipulations agréables et intuitives. Il est proposé en trois modes. En mode « Fixed Position », toutes les icônes sont soigneusement alignées. Le mode ludique « Drop Icon » affiche des icônes constamment en chute. Le mode « All List » affiche, quant à lui, la description et l’état de chaque paramètre, avec un lien vers un clip vidéo YouTube expliquant la fonction- nalité. 97 123 Sound Explorer La nouvelle option Sound Explorer vous permet de facilement ajuster et découvrir les différents paramètres sonores. Mode « Drop Icon » du Sound Explorer 1123 9232023 122377 5787

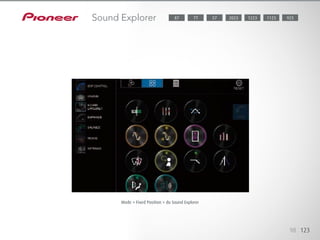

98 123 Mode « Fixed Position » du Sound Explorer Sound Explorer 1123 9232023 122377 5787

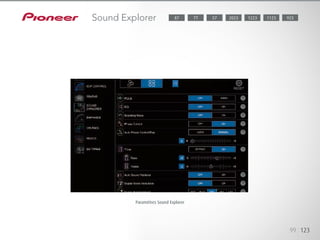

99 123 Paramètres Sound Explorer Sound Explorer 1123 9232023 122377 5787

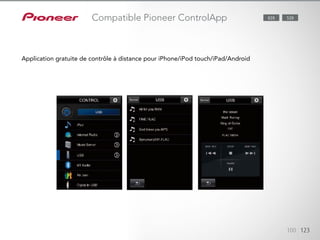

Disponible en téléchargement gratuit, l’application vous permet de faire de votre iPod touch/iPhone/Android une authentique télécommande pour pi- loter les fonctions de base du amplificateur AV, de même que pour naviguer et lire des chansons dans votre discothèque. 100 123 Compatible Pioneer ControlApp Application gratuite de contrôle à distance pour iPhone/iPod touch/iPad/Android 828 528

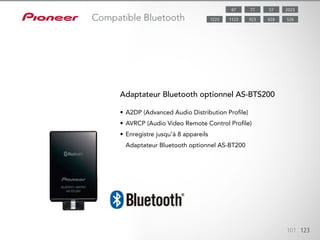

Grâce à l’adaptateur optionnel AS-BT200 Bluetooth, vous bénéficiez d’une transmission audio sans fil à partir d’appareils compatibles comme les iPod/ iPod touch/iPhone/iPad (avec iOS 3.0 ou ultérieur), les téléphones mobiles ou les ordinateurs personnels. 101 123 Compatible Bluetooth • A2DP (Advanced Audio Distribution Profile) • AVRCP (Audio Video Remote Control Profile) • Enregistre jusqu’à 8 appareils Adaptateur Bluetooth optionnel AS-BT200 Adaptateur Bluetooth optionnel AS-BTS200 5787 202377 8281123 5289231223
102 123 Compatible Bluetooth Transmet des données musicales à partir d’appareils portatifs Produits intégrant Bluetooth Téléphone cellulaire iPod touch, iPhone, iPad Compatible Bluetooth 5787 202377 8281123 5289231223

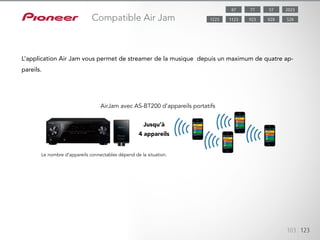

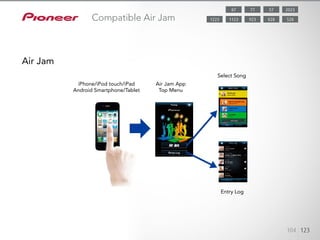

Découvrez de nouvelles chansons sur les iPod touch/iPhone/iPad ou smart- phones Android de vos amis. Via une connexion Bluetooth*, l’application Air Jam vous permet de streamer de la musique depuis un maximum de quatre appareils**. Air Jam transfère les métadonnées comme le titre de la chanson, l’artiste et le nom de l’album vers l’Entry Log. A partir de cet his- torique de lecture, vous pouvez facilement acheter les chansons sur la bou- tique iTunes ou regarder les vidéos afférentes sur YouTube. 103 123 Compatible Air Jam L’application Air Jam vous permet de streamer de la musique depuis un maximum de quatre ap- pareils. AirJam avec AS-BT200 d’appareils portatifs Jusqu’à 4 appareils Le nombre d’appareils connectables dépend de la situation. 5787 202377 8281123 5289231223
AVNavigator de Pioneer est une fonctionnalité d’assistance conviviale pour vous guider dans le branchement et la manipulation du amplificateur AV. A l’aide du CD-ROM fourni, vous pouvez facilement configurer le amplifica- teur AV, dès l’instant où vous le sortez de sa boîte. AVNAvigator comprend un manuel HTML interactif, Wiring Navi et l’application MCACC. Il aide aus- si l’utilisateur à procéder aux mises à jour logicielles. 104 123 Compatible Air Jam iPhone/iPod touch/iPad Android Smartphone/Tablet Air Jam App Top Menu Select Song Entry Log Air Jam 5787 202377 8281123 5289231223

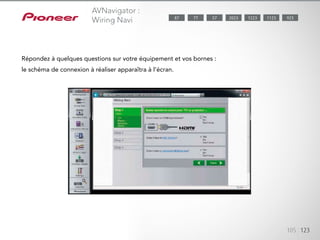

105 123 Répondez à quelques questions sur votre équipement et vos bornes : le schéma de connexion à réaliser apparaîtra à l’écran. AVNavigator : Wiring Navi 1123 9232023 122377 5787

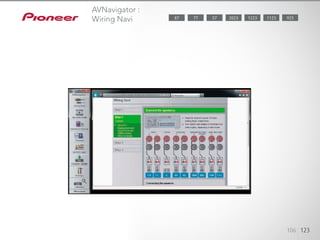

Lancez Wiring Navi sur votre PC, à partir du CD-ROM. Répondez à quelques questions sur votre équipement et vos bornes : le schéma de con- nexion à réaliser apparaîtra à l’écran. Branchez votre équipement et vos en- ceintes selon le schéma, y compris la connexion réseau avec votre PC, puis transmettez les informations de configuration vers le amplificateur AV depu- is votre PC. Wiring Navi est compatible iPad et peut être téléchargé gratu- itement sur l’App Store. 106 123 AVNavigator : Wiring Navi 1123 9232023 122377 5787

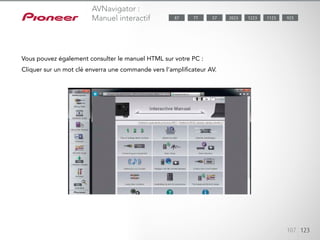

Vous pouvez également consulter le manuel HTML sur votre PC : cliquez sur un mot clé enverra une commande vers le amplificateur AV. Inversement, toute opération sur la télécommande ou sur l’unité principale affichera la page correspondante du manuel sur votre PC. 107 123 AVNavigator : Manuel interactif Vous pouvez également consulter le manuel HTML sur votre PC : Cliquer sur un mot clé enverra une commande vers l’amplificateur AV. 1123 9232023 122377 5787

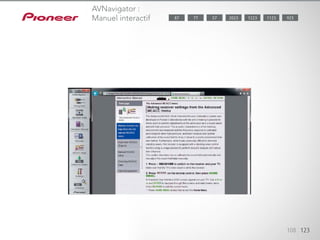

108 123 AVNavigator : Manuel interactif 1123 9232023 122377 5787

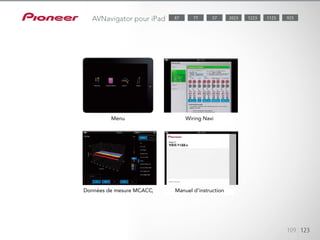

AVNavigator pour iPad est une application gratuite, disponible sur l’App Store, qui vous aide à brancher et à configurer le amplificateur AV à l’aide de votre iPad. Elle comprend Wiring Navi, le manuel d’emploi et l’appli MCACC qui vous permet de consulter et de sauvegarder les données de mesure MCACC, de même que les résultats du contrôle de phase sous la forme de graphiques en 2D ou en 3D. 109 123 AVNavigator pour iPad Menu Données de mesure MCACC Manuel d’instruction Wiring Navi 1123 9232023 122377 5787

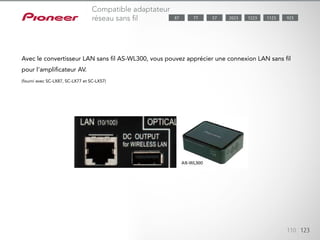

L’ASWL300 fonctionne avec une alimentation fournie par la borne USB atti- trée du amplificateur AV : aucun adaptateur AC externe n’est nécessaire. 110 123 Compatible adaptateur réseau sans fil Avec le convertisseur LAN sans fil AS-WL300, vous pouvez apprécier une connexion LAN sans fil pour l’amplificateur AV. (fourni avec SC-LX87, SC-LX77 et SC-LX57) 1123 9232023 122377 5787

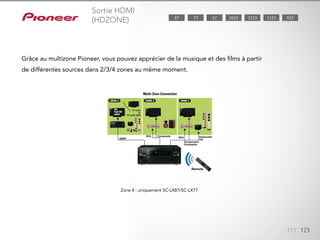

Grâce au multizone de Pioneer, vous pouvez apprécier de la musique et des films à partir de différentes sources dans deux zones au même mo- ment. Grâce au multizone Pioneer, vous pouvez apprécier de la musique et des films à partir de différentes sources dans 2/3/4 zones au même moment. Sortie HDMI (HDZONE) Zone 4 : uniquement SC-LX87/SC-LX77 1123 9232023 122377 5787 111 123

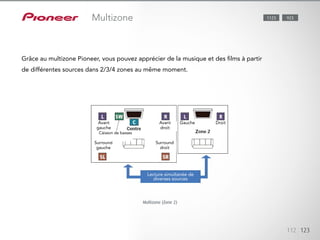

Grâce au multizone de Pioneer, vous pouvez apprécier de la musique et des films à partir de différentes sources dans deux zones au même mo- ment. 112 123 Multizone Grâce au multizone Pioneer, vous pouvez apprécier de la musique et des films à partir de différentes sources dans 2/3/4 zones au même moment. 1123 923 Multizone (Zone 2) Lecture simultanée de diverses sources Avant gauche Gauche Droit Surround gauche Avant droit Surround droit Caisson de basses
La connexion HDMI avec des produits compatibles permet les opérations associées suivantes : • Réglage du volume/ mode muet du amplificateur AV via le téléviseur • Changement automatique d’entrée lorsque le canal TV est changé ou que la lecture commence sur un lecteur • Allumage/extinction associé avec le téléviseur 113 123 Contrôle avec HDMI 5288289231123 • Réglage du volume/mode muet de l’amplificateur AV via le téléviseur • Changement automatique d’entrée lorsque le canal TV est changé ou que la lecture commence sur un lecteur • Allumage/extinction associé avec le téléviseur

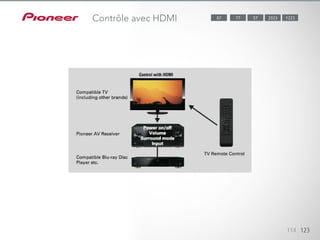

114 123 Contrôle avec HDMI 12232023577787
Grâce au pass-through en veille, le amplificateur AV peut transférer des signaux audio et vidéo via HDMI, même en mode veille. Cette fonctionnal- ité est pratique si vous souhaitez accéder à des composants connectés en HDMI sans devoir allumer votre amplificateur AV. 115 123 Pass-Through en mode veille sans CEC Grâce au pass-through en veille, l’amplificateur AV AV peut transférer des signaux audio et vidéo via HDMI, même en mode veille 1123 923 Pass-through en mode veille

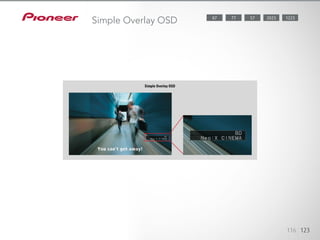

116 123 Simple Overlay OSD 2023 122377 5787

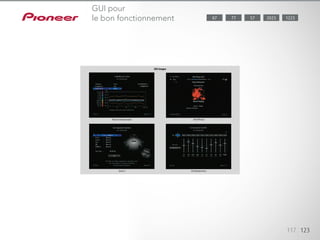

117 123 GUI pour le bon fonctionnement 2023 122377 5787

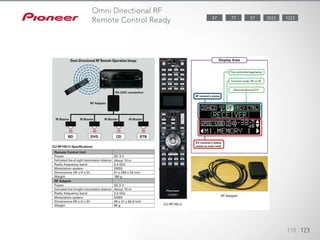

118 123 Omni Directional RF Remote Control Ready 2023 122377 5787
119 123 Eco-efficace

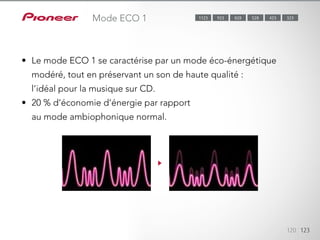

Le mode ECO 1 se caractérise par un mode éco-énergétique modéré, tout en préservant un son de haute qualité : l’idéal pour la musique sur CD. 20 % d’économie d’énergie par rapport au mode ambiophonique normal. 120 123 Mode ECO 1 323423528923 8281123 • Le mode ECO 1 se caractérise par un mode éco-énergétique modéré, tout en préservant un son de haute qualité : l’idéal pour la musique sur CD. • 20 % d’économie d’énergie par rapport au mode ambiophonique normal.

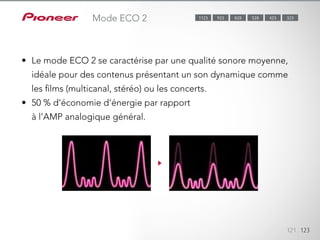

Le mode ECO 2 se caractérise par une qualité sonore moyenne, idéale pour des contenus présentant un son dynamique comme les films (multicanal, stéréo) ou les concerts. 50 % d’économie d’énergie par rapport à l’AMP analogique général. 121 123 Mode ECO 2 323423528923 8281123 • Le mode ECO 2 se caractérise par une qualité sonore moyenne, idéale pour des contenus présentant un son dynamique comme les films (multicanal, stéréo) ou les concerts. • 50 % d’économie d’énergie par rapport à l’AMP analogique général.

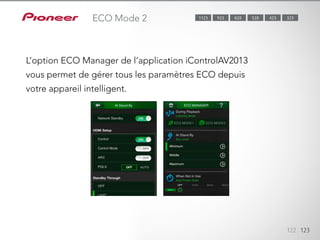

L’option ECO Manager de l’application iControlAV2013 vous permet de gérer tous les paramètres ECO depuis votre appareil intelligent. 122 123 ECO Mode 2 323423528923 8281123 L’option ECO Manager de l’application iControlAV2013 vous permet de gérer tous les paramètres ECO depuis votre appareil intelligent.
Amplificateur AV Pioneer 2013 Fin Rendez-vous sur www.pioneer.eu/fr pour découvrir la gamme en détail. 123 123
