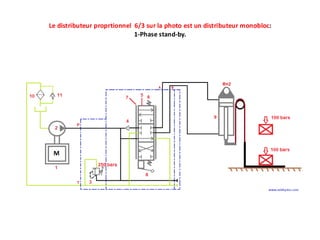

2. Le distributeur proprtionnel 6/3 sur la photo est un distributeur monobloc:
1-Phase stand-by.

3. 2- Phase sortie de tige (progressive)
2.1 Début de consigne.

4. 2- Phase sortie de tige (progressive).
2.1 Début de consigne.

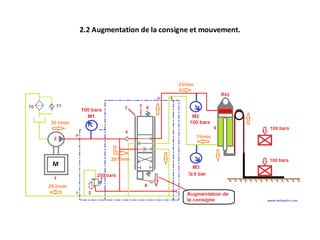

5. 2.2 Augmentation de la consigne et mouvement.

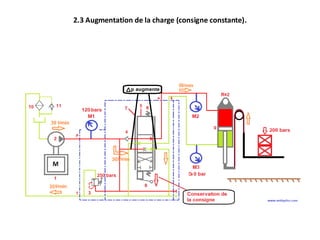

6. 2.3 Augmentation de la charge (consigne constante).

7. 3- Reprise de charge.

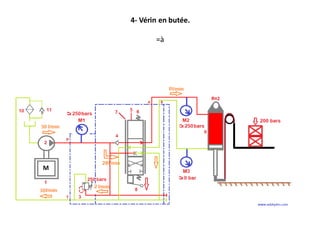

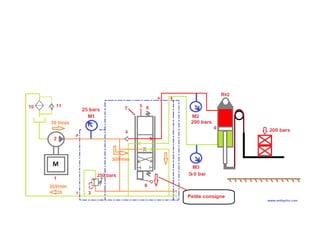

10. 4- Vérin en butée.
=à

11. Fonctionnement distributeur 4/3 Load Sensing

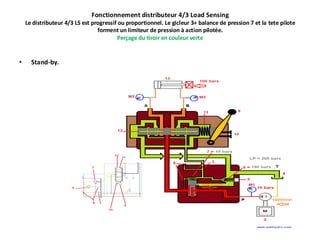

Le distributeur 4/3 LS est progressif ou proportionnel. Le gicleur 3+ balance de pression 7 et la tete pilote
forment un limiteur de pression à action pilotée.
Perçage du tiroir en couleur verte
• Stand-by.

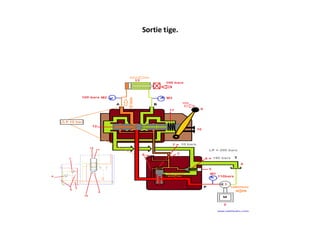

12. Sortie tige.

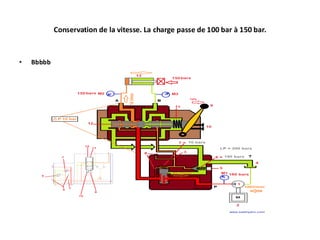

13. Conservation de la vitesse. La charge passe de 100 bar à 150 bar.
• Bbbbb

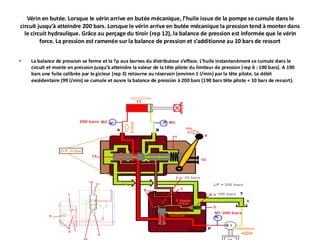

14. Vérin en butée. Lorsque le vérin arrive en butée mécanique, l’huile issue de la pompe se cumule dans le
circuit jusqu’à atteindre 200 bars. Lorsque le vérin arrive en butée mécanique la pression tend à monter dans
le circuit hydraulique. Grâce au perçage du tiroir (rep 12), la balance de pression est informée que le vérin
force. La pression est ramenée sur la balance de pression et s’additionne au 10 bars de ressort
• La balance de pression se ferme et la ?p aux bornes du distributeur s’efface. L’huile instantanément se cumule dans le
circuit et monte en pression jusqu’à atteindre la valeur de la tête pilote du limiteur de pression (rep 6 : 190 bars). A 190
bars une fuite calibrée par le gicleur (rep 3) retourne au réservoir (environ 1 l/min) par la tête pilote. Le débit
excédentaire (99 l/min) se cumule et ouvre la balance de pression à 200 bars (190 bars tête pilote + 10 bars de ressort).

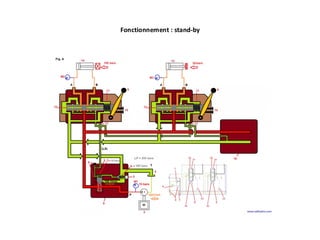

15. Fonctionnement : stand-by

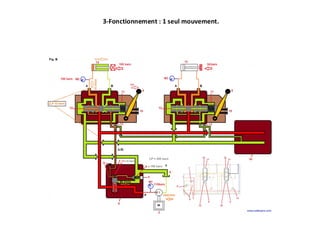

16. 3-Fonctionnement : 1 seul mouvement.

17. Fonctionnement : mouvements simultanés

18. Fonctionnement : accélération /butée.

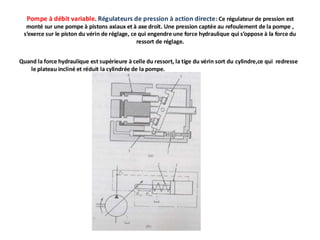

19. Pompe à débit variable. Régulateurs de pression à action directe: Ce régulateur de pression est
monté sur une pompe à pistons axiaux et à axe droit. Une pression captée au refoulement de la pompe ,
s’exerce sur le piston du vérin de réglage, ce qui engendre une force hydraulique qui s’oppose à la force du
ressort de réglage.
Quand la force hydraulique est supérieure à celle du ressort, la tige du vérin sort du cylindre,ce qui redresse
le plateau incliné et réduit la cylindrée de la pompe.

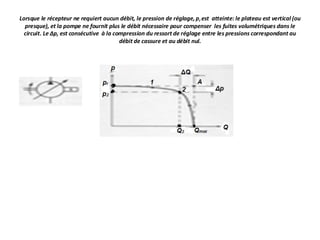

20. Lorsque le récepteur ne requiert aucun débit, le pression de réglage,pr est atteinte: le plateau est vertical (ou
presque), et la pompe ne fournit plus le débit nécessaire pour compenser les fuites volumétriques dans le
circuit. Le Δp, est consécutive à la compression du ressort de réglage entre les pressions correspondant au
débit de cassure et au débit nul.

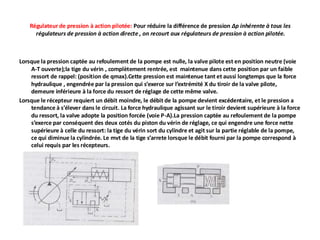

21. Régulateur de pression à action pilotée: Pour réduire la différence de pression Δp inhérente à tous les
régulateurs de pression à action directe , on recourt aux régulateurs de pression à action pilotée.
Lorsque la pression captée au refoulement de la pompe est nulle, la valve pilote est en position neutre (voie
A-T ouverte);la tige du vérin , complètement rentrée, est maintenue dans cette position par un faible
ressort de rappel: (position de qmax).Cette pression est maintenue tant et aussi longtemps que la force
hydraulique , engendrée par la pression qui s’exerce sur l’extrémité X du tiroir de la valve pilote,
demeure inférieure à la force du ressort de réglage de cette même valve.
Lorsque le récepteur requiert un débit moindre, le débit de la pompe devient excédentaire, et le pression a
tendance à s’élever dans le circuit. La force hydraulique agissant sur le tiroir devient supérieure à la force
du ressort, la valve adopte la position forcée (voie P-A).La pression captée au refoulement de la pompe
s’exerce par conséquent des deux cotés du piston du vérin de réglage, ce qui engendre une force nette
supérieure à celle du ressort: la tige du vérin sort du cylindre et agit sur la partie réglable de la pompe,
ce qui diminue la cylindrée. Le mvt de la tige s’arrete lorsque le débit fourni par la pompe correspond à
celui requis par les récepteurs.

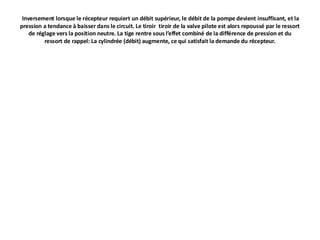

22. Inversement lorsque le récepteur requiert un débit supérieur, le débit de la pompe devient insuffisant, et la
pression a tendance à baisser dans le circuit. Le tiroir tiroir de la valve pilote est alors repoussé par le ressort
de réglage vers la position neutre. La tige rentre sous l’effet combiné de la différence de pression et du
ressort de rappel: La cylindrée (débit) augmente, ce qui satisfait la demande du récepteur.

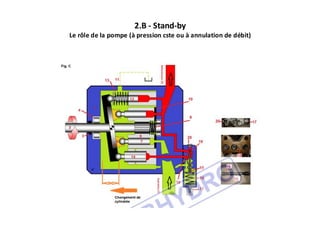

23. 2.B - Stand-by
Le rôle de la pompe (à pression cste ou à annulation de débit)

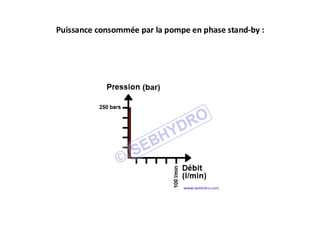

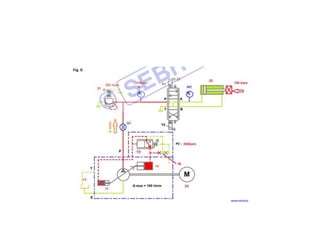

25. Puissance consommée par la pompe en phase stand-by :

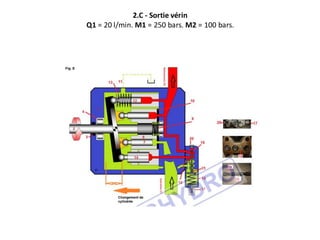

26. 2.C - Sortie vérin
Q1 = 20 l/min. M1 = 250 bars. M2 = 100 bars.

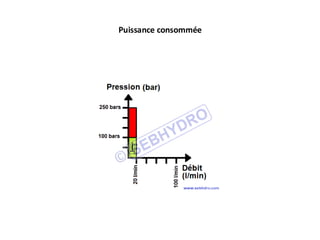

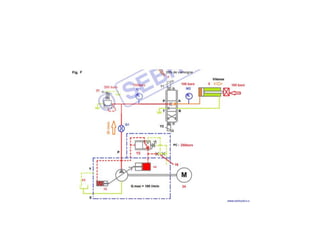

28. Puissance consommée

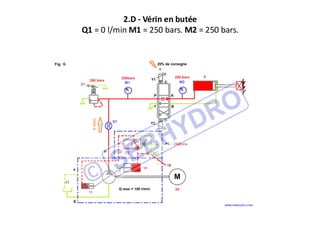

29. 2.D - Vérin en butée
Q1 = 0 l/min M1 = 250 bars. M2 = 250 bars.
