Presentation
- 1. SMIA S5 Parcours: Informatique Module18:Réseau Informatiques Responsable: Abdoun Otman Faculté Poly disciplinaires De Larache Université Abdelmalek Essaadi

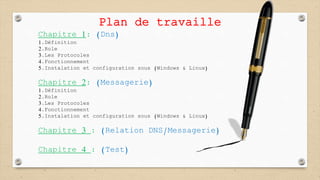

- 2. Plan de travaille Chapitre1: (Dns) 1.Définition 2.Role 3.Les Protocoles 4.Fonctionnement 5.Instalation et configuration sous (Windows & Linux) Chapitre 2: (Messagerie) 1.Définition 2.Role 3.Les Protocoles 4.Fonctionnement 5.Instalation et configuration sous (Windows & Linux) Chapitre 3 : (Relation DNS/Messagerie) Chapitre 4 : (Test)
- 3.
- 4.

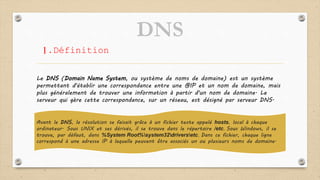

- 5. DNS 1.Définition Le DNS (DomainName System, ou système de noms de domaine) est un système permettant d'établir une correspondance entre une @IP et un nom de domaine, mais plus généralement de trouver une information à partir d'un nom de domaine. Le serveur qui gère cette correspondance, sur un réseau, est désigné par serveur DNS. Avant le DNS, la résolution se faisait grâce à un fichier texte appelé hosts, local à chaque ordinateur. Sous UNIX et ses dérivés, il se trouve dans le répertoire /etc. Sous Windows, il se trouve, par défaut, dans %System Root%system32driversetc. Dans ce fichier, chaque ligne correspond à une adresse IP à laquelle peuvent être associés un ou plusieurs noms de domaine.

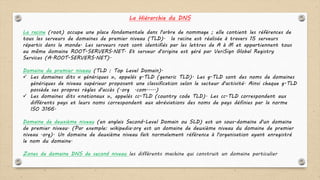

- 6. La Hiérarchie duDNS La racine (root) occupe une place fondamentale dans l'arbre de nommage ; elle contient les références de tous les serveurs de domaines de premier niveau (TLD). la racine est réalisée à travers 15 serveurs répartis dans le monde. Les serveurs root sont identifiés par les lettres de A à M et appartiennent tous au même domaine ROOT-SERVERS.NET. Et serveur d'origine est géré par VeriSign Global Registry Services (A.ROOT-SERVERS.NET). Domaine de premier niveau (TLD : Top Level Domain). Les domaines dits « génériques », appelés g-TLD (generic TLD). Les g-TLD sont des noms de domaines génériques de niveau supérieur proposant une classification selon le secteur d'activité. Ainsi chaque g-TLD possède ses propres règles d'accès (.org .com.....) Les domaines dits «nationaux », appelés cc-TLD (country code TLD). Les cc-TLD correspondent aux différents pays et leurs noms correspondent aux abréviations des noms de pays définies par la norme ISO 3166. Domaine de deuxième niveau (en anglais Second-Level Domain ou SLD) est un sous-domaine d'un domaine de premier niveau. (Par exemple: wikipedia.org est un domaine de deuxième niveau du domaine de premier niveau .org). Un domaine de deuxième niveau fait normalement référence à l'organisation ayant enregistré le nom du domaine. Zones de domaine DNS de second niveau les différents machine qui construit un domaine particulier
- 7. La Hiérarchie duDNS Exemple www.fpl.ma. Hôte 2éme niveau Séparateur 1er niveau Racine
- 8.

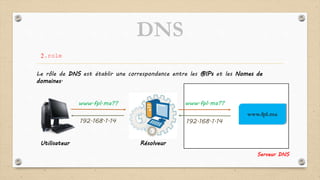

- 9. DNS 2.role Le rôle deDNS est établir une correspondance entre les @IPs et les Nomes de domaines. www.fpl.ma Utilisateur Résolveur www.fpl.ma?? www.fpl.ma?? 192.168.1.14192.168.1.14 Serveur DNS
- 10.

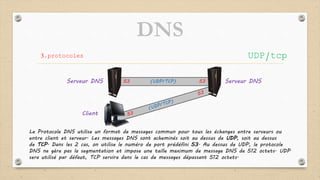

- 11. 53 (UDP/TCP) 53 DNS 3.protocoles LeProtocole DNS utilise un format de messages commun pour tous les échanges entre serveurs ou entre client et serveur. Les messages DNS sont acheminés soit au dessus de UDP, soit au dessus de TCP. Dans les 2 cas, on utilise le numéro de port prédéfini 53. Au dessus de UDP, le protocole DNS ne gère pas la segmentation et impose une taille maximum de message DNS de 512 octets. UDP sera utilisé par défaut, TCP servira dans le cas de messages dépassant 512 octets. Serveur DNSServeur DNS Client UDP/tcp
- 12.

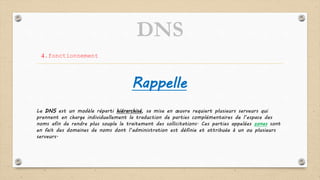

- 13. DNS 4.fonctionnement Le DNS estun modèle réparti hiérarchisé, sa mise en œuvre requiert plusieurs serveurs qui prennent en charge individuellement la traduction de parties complémentaires de l’espace des noms afin de rendre plus souple le traitement des sollicitations. Ces parties appelées zones sont en fait des domaines de noms dont l’administration est définie et attribuée à un ou plusieurs serveurs. Rappelle

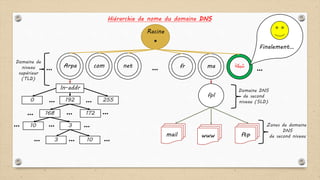

- 14. . Arpa Racine com net frma شبكة… …… fpl ftpwwwmail Hiérarchie de nome du domaine DNS Domaine de niveau supérieur (TLD) Domaine DNS de second niveau (SLD) Zones de domaine DNS de second niveau Finalement… In-addr 2550 192 …… 172168 10 3 103 … … … …… … ………

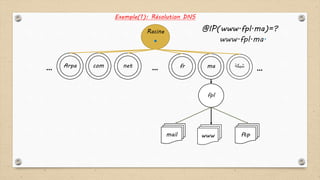

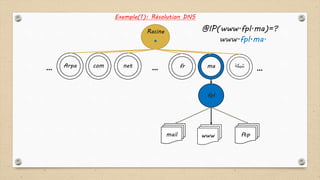

- 15. . Arpa Racine com net frma شبكة… …… fpl ftpwwwmail Exemple(1): Résolution DNS @IP(www.fpl.ma)=? www.fpl.ma.
- 16. . Arpa Racine com net frma شبكة… …… fpl ftpwwwmail Exemple(1): Résolution DNS @IP(www.fpl.ma)=? www.fpl.ma.
- 17. . Arpa Racine com net frma شبكة… …… fpl ftpwwwmail Exemple(1): Résolution DNS @IP(www.fpl.ma)=? www.fpl.ma.
- 18. . Arpa Racine com net frma شبكة… …… fpl ftpwwwmail Exemple(1): Résolution DNS @IP(www.fpl.ma)=? www.fpl.ma.

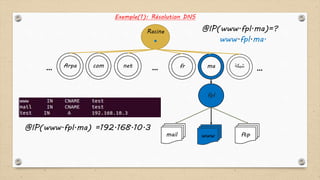

- 19. . Arpa Racine com net frma شبكة… …… fpl ftpwwwmail Exemple(1): Résolution DNS @IP(www.fpl.ma)=? www.fpl.ma. @IP(www.fpl.ma) =192.168.10.3

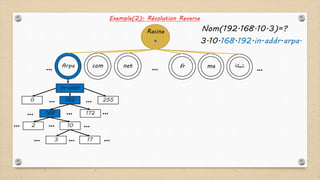

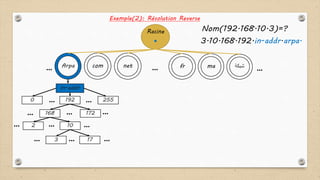

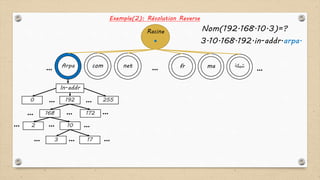

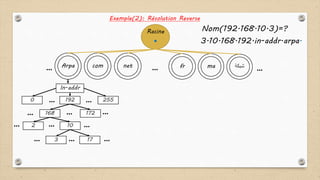

- 20. . Arpa Racine com net frma شبكة… …… Exemple(2): Résolution Reverse In-addr 2550 192 …… 172168 2 10 173 … … … …… … ……… Nom(192.168.10.3)=? 3.10.168.192.in-addr.arpa.
- 21. . Arpa Racine com net frma شبكة… …… Exemple(2): Résolution Reverse In-addr 2550 192 …… 172168 2 10 173 … … … …… … ……… Nom(192.168.10.3)=? 3.10.168.192.in-addr.arpa.
- 22. . Arpa Racine com net frma شبكة… …… Exemple(2): Résolution Reverse In-addr 2550 192 …… 172168 2 10 173 … … … …… … ……… Nom(192.168.10.3)=? 3.10.168.192.in-addr.arpa.
- 23. . Arpa Racine com net frma شبكة… …… Exemple(2): Résolution Reverse In-addr 2550 192 …… 172168 2 10 173 … … … …… … ……… Nom(192.168.10.3)=? 3.10.168.192.in-addr.arpa.
- 24. . Arpa Racine com net frma شبكة… …… Exemple(2): Résolution Reverse In-addr 2550 192 …… 172168 2 10 173 … … … …… … ……… Nom(192.168.10.3)=? 3.10.168.192.in-addr.arpa.
- 25. . Arpa Racine com net frma شبكة… …… Exemple(2): Résolution Reverse In-addr 2550 192 …… 172168 2 10 173 … … … …… … ……… Nom(192.168.10.3)=? 3.10.168.192.in-addr.arpa.
- 26. . Arpa Racine com net frma شبكة… …… Exemple(2): Résolution Reverse In-addr 2550 192 …… 172168 2 10 173 … … … …… … ……… Nom(192.168.10.3)=? 3.10.168.192.in-addr.arpa.

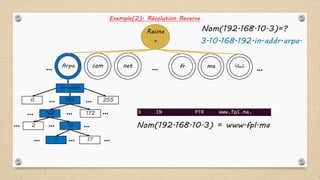

- 27. . Arpa Racine com net frma شبكة… …… Exemple(2): Résolution Reverse In-addr 2550 192 …… 172168 2 10 173 … … … …… … ……… Nom(192.168.10.3)=? 3.10.168.192.in-addr.arpa. Nom(192.168.10.3) = www.fpl.ma

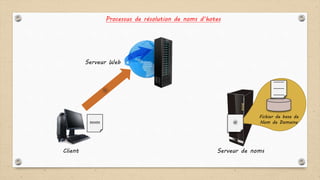

- 28. Processus de résolutionde noms d’hotes Client Serveur Web Serveur de noms nom ------ ------ ------ Fichier de base de Nom de Domaine@
- 29. Client Serveur DNS De FAI ServeurDNS SLD Serveur DNS TLD Serveur DNS Racine Serveur Web @IP de S-DNS (nom.domaine) @IP=xxx.xxx.xxx.xxx Généralité de fonctionnement de serveur DNS

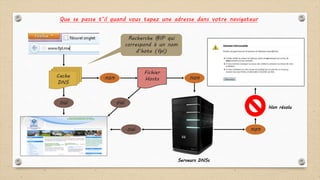

- 30. Que se passet’il quand vous tapez une adresse dans votre navigateur Cache DNS Recherche @IP qui correspond à un nom d’hote (fpl) oui non Fichier Hosts oui non Serveurs DNSs oui non Non résolu
- 31.
- 32.

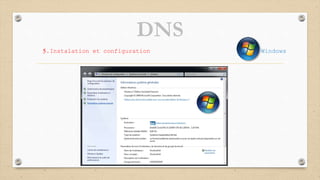

- 33.
- 34.

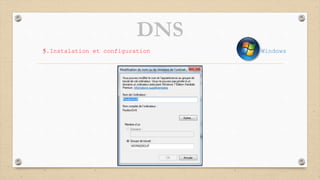

- 35.

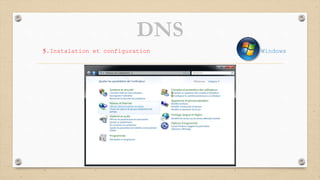

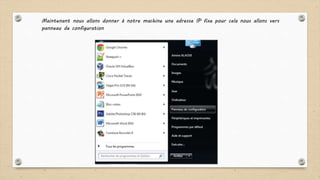

- 36. Maintenant nous allonsdonner à notre machine une adresse IP fixe pour cela nous allons vers panneau de configuration
- 37.

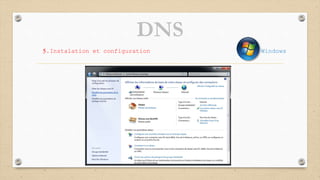

- 38.
- 39.

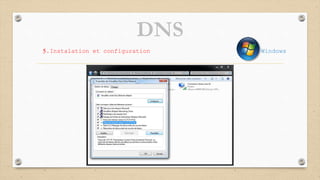

- 40.

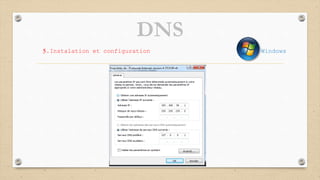

- 41.
- 42.
- 43.
- 44.
- 45. MESSAGERIE Un Serveur deMessagerie Electronique est un Logiciel qui, connecte à internet nous permet d’envoyer et de recevoir des courriers électroniques. Donc il a pour vocation de transférer les messages électronique d’un serveur pour envoyer et recevoir les messages. On n’est jamais en contact direct avec le serveur mais on utilise soit un client de messagerie soit un courriel web. La plupart de Serveurs messagerie possèdent ces deux fonctions ou bien Rôle (Envoi/Réception). 1.DéFINITION
- 46.

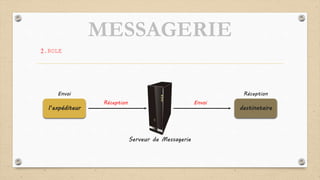

- 47. MESSAGERIE 2.ROLE l’expéditeur destinataire Serveur deMessagerie Réception Envoi Envoi Réception

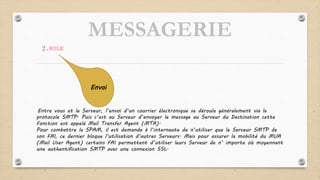

- 48. MESSAGERIE 2.ROLE Entre vous etle Serveur, l’envoi d’un courrier électronique se déroule généralement via le protocole SMTP. Puis c’est au Serveur d’envoyer le message au Serveur du Destination cette Fonction est appelé Mail Transfer Agent (MTA). Pour combattre le SPAM, il est demande à l’internaute de n’utiliser que le Serveur SMTP de son FAI, ce dernier bloque l’utilisation d’autres Serveurs. Mais pour assurer la mobilité du MUA (Mail User Agent) certains FAI permettent d’utiliser leurs Serveur de n’ importe où moyennant une authentification SMTP avec une connexion SSL. Envoi

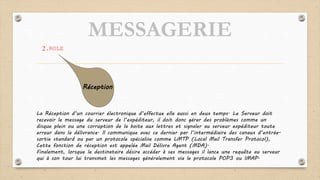

- 49. MESSAGERIE 2.ROLE La Réception d’uncourrier électronique d’effectue elle aussi en deux temps. Le Serveur doit recevoir le message du serveur de l’expéditeur, il doit donc gérer des problèmes comme un disque plein ou une corruption de la boite aux lettres et signaler au serveur expéditeur toute erreur dans la délivrance. Il communique avec ce dernier par l’intermédiaire des canaux d’entrée- sortie standard ou par un protocole spécialise comme LMTP (Local Mail Transfer Protocol), Cette fonction de réception est appelée Mail Délivre Agent (MDA). Finalement, lorsque le destinataire désire accéder à ses messages il lance une requête au serveur qui à son tour lui transmet les messages généralement via le protocole POP3 ou IMAP. Réception
- 50.

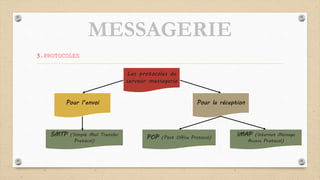

- 51. MESSAGERIE 3.PROTOCOLES Les protocoles de serveurmessagerie Pour la réceptionPour l’envoi SMTP (Simple Mail Transfer Protocol) POP (Post Office Protocol) IMAP (Internet Message Access Protocol)
- 52. 25 25 25 25 MESSAGERIE 3.PROTOCOLES Envoi des e-mails entre les serveurs ou entre client et serveur Utilise le port 25. SMTP Serveur de Messagerie-2 192.1.1.1 Serveur de Messagerie-1 192.1.1.10 Serveur de Messagerie 192.1.1.1 Post Client 192.1.1.100

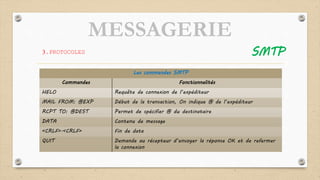

- 53. MESSAGERIE 3.PROTOCOLES SMTP Les commandesSMTP Commandes Fonctionnalités HELO Requête de connexion de l’expéditeur MAIL FROM: @EXP Début de la transaction, On indique @ de l’expéditeur RCPT TO: @DEST Permet de spécifier @ du destinataire DATA Contenu de message <CRLF>.<CRLF> Fin de data QUIT Demande au récepteur d’envoyer la réponse OK et de refermer la connexion

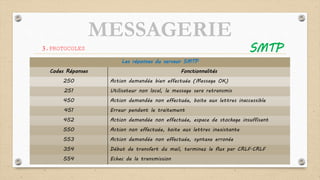

- 54. MESSAGERIE 3.PROTOCOLES SMTP Les réponsesdu serveur SMTP Codes Réponses Fonctionnalités 250 Action demandée bien effectuée (Message OK) 251 Utilisateur non local, le message sera retransmis 450 Action demandée non effectuée, boite aux lettres inaccessible 451 Erreur pendant le traitement 452 Action demandée non effectuée, espace de stockage insuffisant 550 Action non effectuée, boite aux lettres inexistante 553 Action demandée non effectuée, syntaxe erronée 354 Début de transfert du mail, terminez le flux par CRLF.CRLF 554 Echec de la transmission

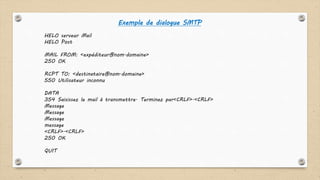

- 55. Exemple de dialogueSMTP HELO serveur Mail HELO Post MAIL FROM: <expéditeur@nom.domaine> 250 OK RCPT TO: <destinataire@nom.domaine> 550 Utilisateur inconnu DATA 354 Saisissez le mail à transmettre. Terminez par<CRLF>.<CRLF> Message Message Message message <CRLF>.<CRLF> 250 OK QUIT

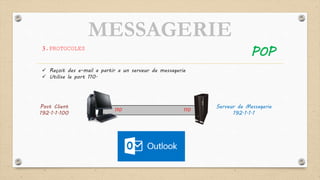

- 56. MESSAGERIE 3.PROTOCOLES POP Reçoit dese-mail a partir a un serveur de messagerie Utilise le port 110. 110 110 Serveur de Messagerie 192.1.1.1 Post Client 192.1.1.100
- 57. MESSAGERIE 3.PROTOCOLES POP Exemple descommandes POP3 Commandes Fonctionnalités USER nom Permet de spécifier le nom de la boite aux lettres à interroger PASS mot_de_passe Transmission en claire du mot de passe de la boite aux lettres STAT Renvoi le nombre de MSG en attente sur le serveur LIST Liste les MSGs en indiquant leurs numéro et leur tailles ………… …………………………

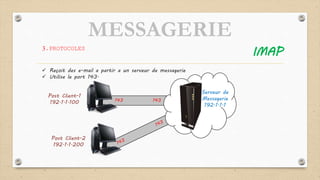

- 58. 143 143 MESSAGERIE 3.PROTOCOLES IMAP Reçoitdes e-mail a partir a un serveur de messagerie Utilise le port 143. Post Client-1 192.1.1.100 Post Client-2 192.1.1.200 Serveur de Messagerie 192.1.1.1
- 59.

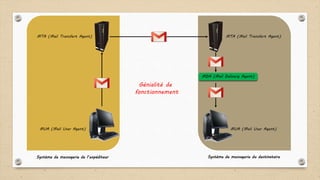

- 60. MUA (Mail UserAgent) MTA (Mail Transfert Agent) MTA (Mail Transfert Agent) MUA (Mail User Agent) Système de messagerie de l’expéditeur Système de messagerie du destinataire MDA (Mail Delivery Agent) Génialité de fonctionnement
- 61. MESSAGERIE 3.FONCTIONNEMENT L’envoi Client demessagerie (MUA) Serveur de messagerie De Hotmail (MTA) Serveur de messagerie De Gmail (MTA) Potentielle notification de rejet (NDR) si : Serveur non concerné Non respect des normes SMTP SMTP smiaS5@hotmail.com Otman.fpl@gmail.com

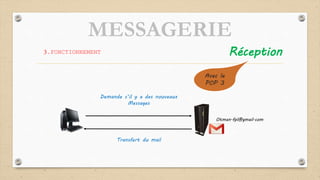

- 62. MESSAGERIE 3.FONCTIONNEMENT Réception Otman.fpl@gmail.com Demande s’ily a des nouveaux Messages Avec le POP 3 Transfert du mail

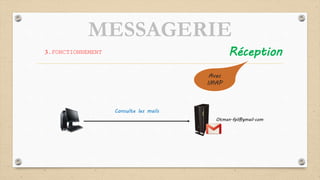

- 63.
- 64. MESSAGERIE 3.FONCTIONNEMENT Exemple complète(Envoi / Réception) Que se passe t’il quand vous poussez le bouton d'envoi sur votre client de messagerie !? Les composants d'envoi et de réception de courrier électronique : poste de travail de l’expéditeur (Sender Workstation) c'est votre propre ordinateur sur Lequel vous client de messagerie est installé. serveur SMTP Simple Mail Transfer Protocol (port 25) utilisé pour l’envoi des messages l'e-mail doit toujours venir à travers lui... email message Storage c'est là que votre message finira après que vous l'envoyiez poste récepteur (Receiver Workstation) POP3 (port 110) et IMAP (port 143) deux protocoles utilisés pour récupérer les messages mais avec des différents manières

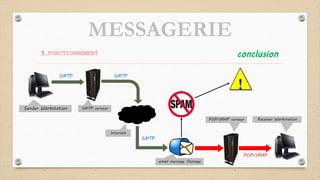

- 65. MESSAGERIE 3.FONCTIONNEMENT conclusion Sender WorkstationSMTP serveur Internet POP/IMAP serveur Receiver Workstation SMTP SMTP SMTP POP/IMAP email message Storage !
- 66.
- 67.
- 68.
- 69.
- 70. CHAPITRE 3: LARELATION

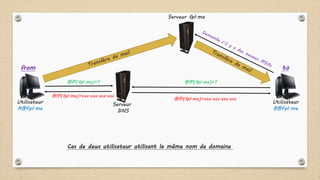

- 71. Serveur fpl.ma Serveur DNS Utilisateur A@Fpl.ma Utilisateur B@Fpl.ma @IP(fpl.ma)=? @IP(fpl.ma)=xxx.xxx.xxx.xxx @IP(fpl.ma)=? @IP(fpl.ma)=xxx.xxx.xxx.xxx from to Casde deux utilisateur utilisant la même nom de domaine

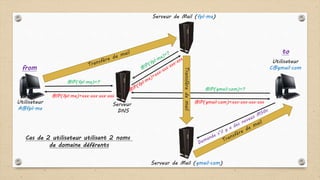

- 72. Serveur de Mail(fpl.ma) Serveur de Mail (gmail.com) Serveur DNS Utilisateur A@fpl.ma Utilisateur C@gmail.com Transfèredemail @IP(fpl.ma)=? @IP(fpl.ma)=xxx.xxx.xxx.xxx @IP(gmail.com)=? @IP(gmail.com)=xxx.xxx.xxx.xxx from to Cas de 2 utilisateur utilisant 2 noms de domaine déférents
