Programmation
Programmation
Page 1

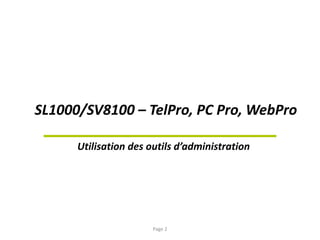

SL1000/SV8100 – TelPro, PC Pro, WebPro
Utilisation des outils d’administration
Page 2

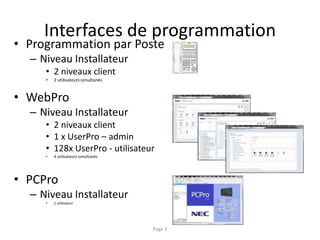

Interfaces de programmation
• Programmation par Poste
– Niveau Installateur
• 2 niveaux client
• 2 utilisateurs simultanés
• WebPro
– Niveau Installateur
• 2 niveaux client
• 1 x UserPro – admin
• 128x UserPro - utilisateur
• 4 utilisateurs simultanés
• PCPro
– Niveau Installateur
• 1 utilisateur
Page 3
Programmation par Poste (TelPro)
• Entrer en mode programmation
– Speaker (HP)
– #*#*
– 12345678
– Hold (Attente)
• Sortir
– Mute (Muet)x 3
– Speaker
Page 4
Hold = Enreg et Suiv
Mute = Retour
DND = Recherche
Flash = Effacer
Navigateur :
Gauche= recher gauche
Droite = recher droite
Haut = port suivant
Bas = port précédent
Enter = Enreg et Suiv

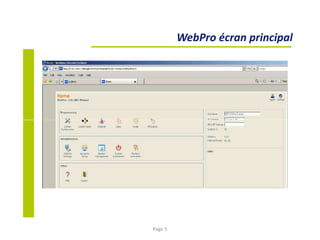

WebPro écran principal
Page 5
PCPro
Wizards (Easy Edit) :
Cet onglet du menu de programmation permet une configuration
plus rapide et plus simple, elle est traduite en français.
System Data:
Onglet dans lequel on retrouve la totalité du menu programmation
(PRG) – mêmes adresses programmes que WebPro et poste
Fournit l'historique des modifications, non sauvegardées et/ou non
transférées (upload)
Page 6
−
−
−
−
−

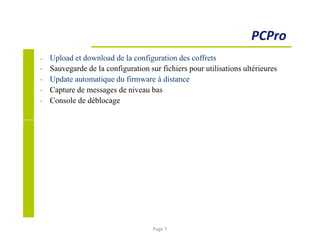

Upload et download de la configuration des coffrets
Sauvegarde de la configuration sur fichiers pour utilisations ultérieures
Update automatique du firmware à distance
Capture de messages de niveau bas
Console de déblocage
PCPro
Page 7
PCPro

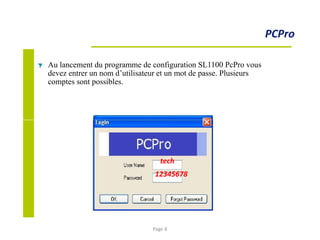

Au lancement du programme de configuration SL1100 PcPro vous
devez entrer un nom d’utilisateur et un mot de passe. Plusieurs
comptes sont possibles.
tech
12345678
Page 8
PCPro

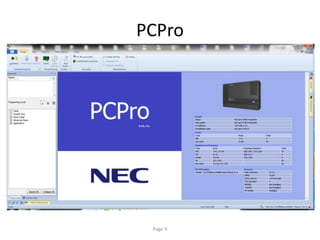

Page 9

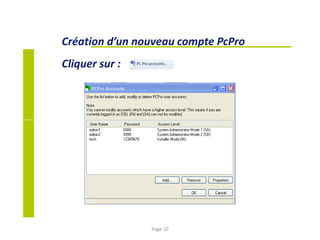

Création d’un nouveau compte PcPro
Cliquer sur :
Page 10
Ajout... 1
Création d’un nouveau compte
PcPro (suite)
Ajout User
q
Installer Mode
Décocher
Les 2 cases
Page 11

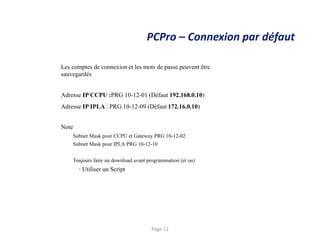

PCPro – Connexion par défaut
Les comptes de connexion et les mots de passe peuvent être
sauvegardés
Adresse IP CCPU :PRG 10-12-01 (Défaut 192.168.0.10)
Adresse IP IPLA : PRG 10-12-09 (Défaut 172.16.0.10)
Note
Subnet Mask pour CCPU et Gateway PRG 10-12-02
Subnet Mask pour IPLA PRG 10-12-10
Toujours faire un download avant programmation (et ou)
• Utiliser un Script
Page 12

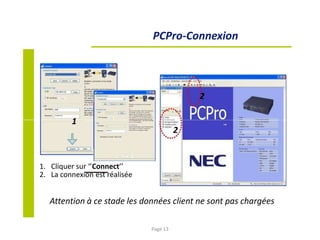

PCPro-Connexion
2
1
2
1. Cliquer sur ‘’Connect’’
2. La connexion est réalisée
Attention à ce stade les données client ne sont pas chargées
Page 13

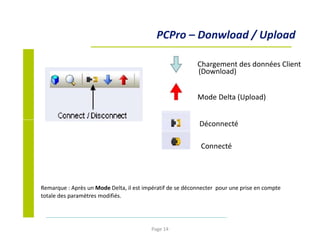

PCPro – Donwload / Upload
Chargement des données Client
(Download)
Mode Delta (Upload)
Déconnecté
Connecté
Remarque : Après un Mode Delta, il est impératif de se déconnecter pour une prise en compte
totale des paramètres modifiés.
Page 14

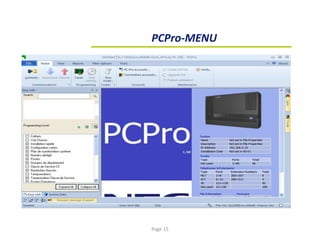

PCPro-MENU
Page 15

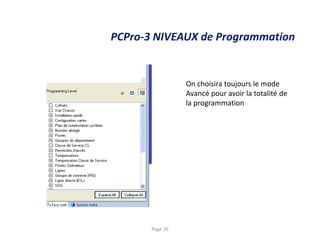

PCPro-3 NIVEAUX de Programmation
On choisira toujours le mode
Avancé pour avoir la totalité de
la programmation
Page 16

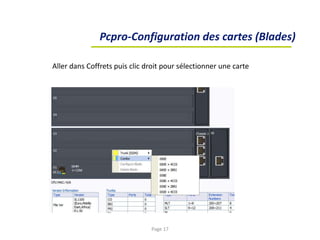

Pcpro-Configuration des cartes (Blades)
Aller dans Coffrets puis clic droit pour sélectionner une carte
Page 17
PCPro- Upload
Cliquer ici pour envoyer
les données modifiées
Page 18
PCPro - Upload

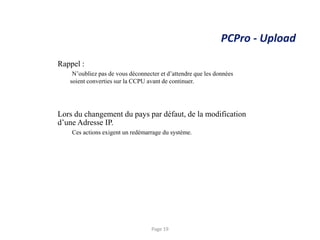

Rappel :
N’oubliez pas de vous déconnecter et d’attendre que les données
soient converties sur la CCPU avant de continuer.
Lors du changement du pays par défaut, de la modification
d’une Adresse IP.
Ces actions exigent un redémarrage du système.
Page 19

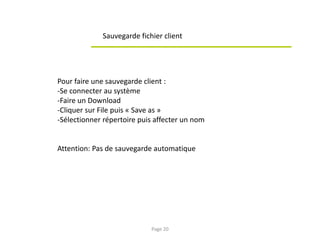

Sauvegarde fichier client
Pour faire une sauvegarde client :
-Se connecter au système
-Faire un Download
-Cliquer sur File puis « Save as »
-Sélectionner répertoire puis affecter un nom
Attention: Pas de sauvegarde automatique
Page 20
PCPro – Fonctions – Copier et coller
Pages Wizard
Copie de cellule - Ctrl C
Sélection Cellules - Shift +Ctrl + flèche bas
Coller Cellule - Ctrl V
Editer la première ligne
Ctrl Q incrémentation par 1
Page 21
SL1000/SV8100- Mise en Service
Procédure Obligatoire
Page 22

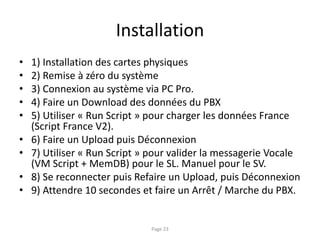

Installation
• 1) Installation des cartes physiques
• 2) Remise à zéro du système
• 3) Connexion au système via PC Pro.
• 4) Faire un Download des données du PBX
• 5) Utiliser « Run Script » pour charger les données France
(Script France V2).
• 6) Faire un Upload puis Déconnexion
• 7) Utiliser « Run Script » pour valider la messagerie Vocale
(VM Script + MemDB) pour le SL. Manuel pour le SV.
• 8) Se reconnecter puis Refaire un Upload, puis Déconnexion
• 9) Attendre 10 secondes et faire un Arrêt / Marche du PBX.
Page 23
Mise en service
(Suite)

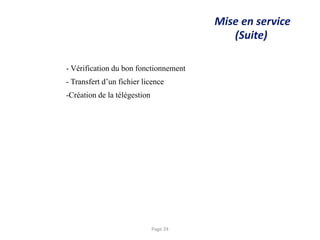

- Vérification du bon fonctionnement
- Transfert d’un fichier licence
-Création de la télégestion
Page 24
Mise en service

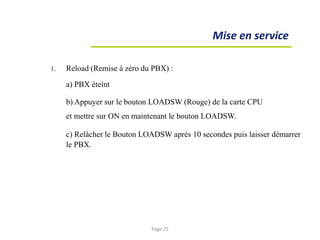

1. Reload (Remise à zéro du PBX) :
a) PBX éteint
b) Appuyer sur le bouton LOADSW (Rouge) de la carte CPU
et mettre sur ON en maintenant le bouton LOADSW.
c) Relâcher le Bouton LOADSW après 10 secondes puis laisser démarrer
le PBX.
Page 25
Mise en service

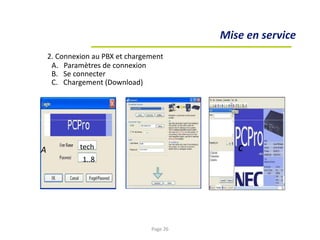

2. Connexion au PBX et chargement
A. Paramètres de connexion
B. Se connecter
C. Chargement (Download)
CA tech
1..8
Page 26
La fenêtre Scripts apparaît
Mise en service

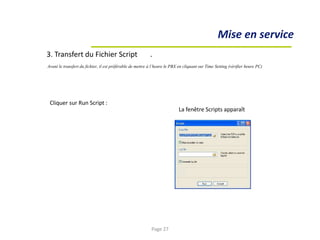

3. Transfert du Fichier Script .
Avant le transfert du fichier, il est préférable de mettre à l’heure le PBX en cliquant sur Time Setting (vérifier heure PC)
Cliquer sur Run Script :
Page 27
Mise en service
(Transfert du Script)

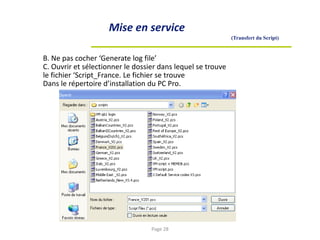

B. Ne pas cocher ‘Generate log file’
C. Ouvrir et sélectionner le dossier dans lequel se trouve
le fichier ‘Script_France. Le fichier se trouve
Dans le répertoire d’installation du PC Pro.
Page 28
Mise en service
(Transfert du Script)
D. Cliquer sur ‘Run’. (le nom du Bouton se nomme maintenant Generate)
E. Cliquer sur Cancel pour fermer la fenêtre .
F. Fermer la fenêtre.
F
E
Page 29
Mise en service
(Transfert du Script)

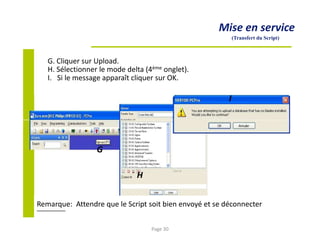

G. Cliquer sur Upload.
H. Sélectionner le mode delta (4ème onglet).
I. Si le message apparaît cliquer sur OK.
I
G
H
Remarque: Attendre que le Script soit bien envoyé et se déconnecter
Page 30
Mise en service
(Transfert du Script)

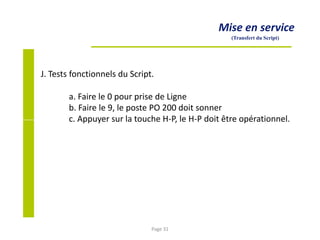

J. Tests fonctionnels du Script.
a. Faire le 0 pour prise de Ligne
b. Faire le 9, le poste PO 200 doit sonner
c. Appuyer sur la touche H-P, le H-P doit être opérationnel.
Page 31

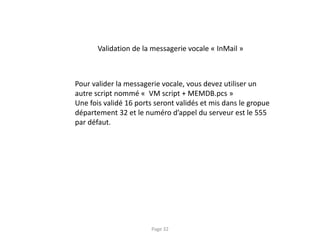

Validation de la messagerie vocale « InMail »
Pour valider la messagerie vocale, vous devez utiliser un
autre script nommé « VM script + MEMDB.pcs »
Une fois validé 16 ports seront validés et mis dans le gropue
département 32 et le numéro d’appel du serveur est le 555
par défaut.
Page 32

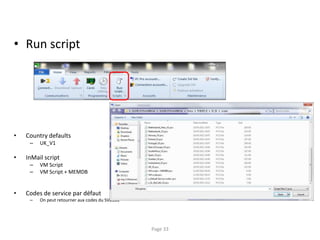

• Run script
• Country defaults
– UK_V1
• InMail script
– VM Script
– VM Script + MEMDB

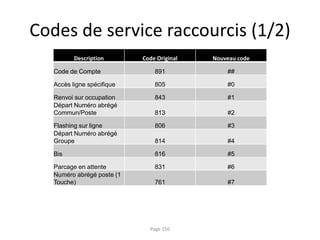

• Codes de service par défaut
– On peut retourner aux codes du SV8100
Page 33

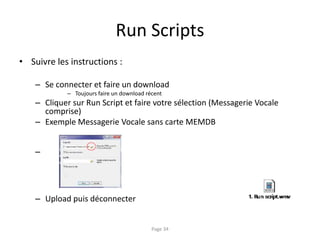

Run Scripts
• Suivre les instructions :
– Se connecter et faire un download
– Toujours faire un download récent
– Cliquer sur Run Script et faire votre sélection (Messagerie Vocale
comprise)
– Exemple Messagerie Vocale sans carte MEMDB
–
– Upload puis déconnecter
Page 34

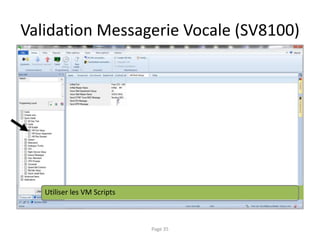

Validation Messagerie Vocale (SV8100)
Page 35

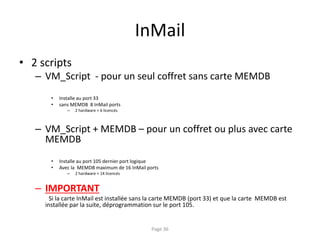

Utiliser les VM Scripts
InMail
• 2 scripts
– VM_Script - pour un seul coffret sans carte MEMDB
• Installe au port 33
• sans MEMDB 8 InMail ports
– 2 hardware + 6 licencés
– VM_Script + MEMDB – pour un coffret ou plus avec carte
MEMDB
• Installe au port 105 dernier port logique
• Avec la MEMDB maximum de 16 InMail ports
– 2 hardware + 14 licencés
– IMPORTANT
Si la carte InMail est installée sans la carte MEMDB (port 33) et que la carte MEMDB est
installée par la suite, déprogrammation sur le port 105.
Page 36
PCPro
Page 37
PCPro

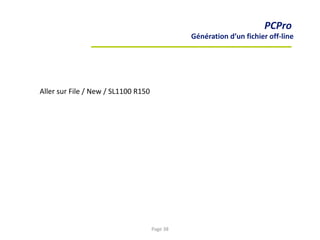

Génération d’un fichier off-line
Aller sur File / New / SL1100 R150
Page 38
PCPro

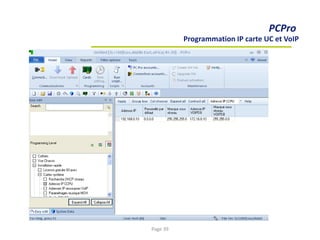

Programmation IP carte UC et VoIP
Page 39

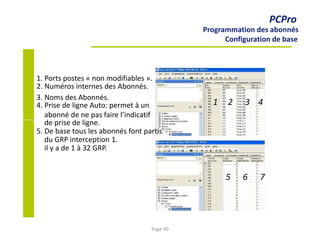

1 2 3 4
PCPro
Programmation des abonnés
Configuration de base
1. Ports postes « non modifiables ».
2. Numéros internes des Abonnés.
3. Noms des Abonnés.
4. Prise de ligne Auto: permet à un
abonné de ne pas faire l’indicatif
de prise de ligne.
5. De base tous les abonnés font partis
du GRP interception 1.
il y a de 1 à 32 GRP.
5 6 7
Page 40

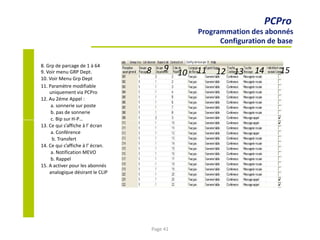

8. Grp de parcage de 1 à 64
9. Voir menu GRP Dept.
10. Voir Menu Grp Dept
8 9 10 11 12 13 14 15
PCPro
Programmation des abonnés
Configuration de base
11. Paramètre modifiable
uniquement via PCPro
12. Au 2éme Appel :
a. sonnerie sur poste
b. pas de sonnerie
c. Bip sur H-P…
13. Ce qui s’affiche à l’ écran
a. Conférence
b. Transfert
14. Ce qui s’affiche à l’ écran.
a. Notification MEVO
b. Rappel
15. A activer pour les abonnés
analogique désirant le CLIP
Page 41
PCPro
Programmation des abonnés
Configuration de base
Page 42
PCPro
Programmation des abonnés
Configuration de base
Dans la colonne identification RNIS
Le numéro que l’abonné
doit émettre au correspondant extérieur.
Exemple: 200 émettra le 0146671680.
Toujours ne rentrer que 9 chiffres (sans le 0)
Page 43
PCPro
Programmation des abonnés
Fonctionnalités avancées

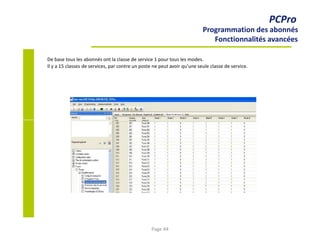

De base tous les abonnés ont la classe de service 1 pour tous les modes.
Il y a 15 classes de services, par contre un poste ne peut avoir qu’une seule classe de service.
Page 44
PCPro
Programmation des abonnés
Fonctionnalités avancées

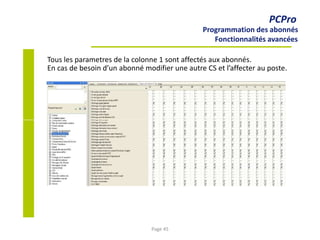

Tous les parametres de la colonne 1 sont affectés aux abonnés.
En cas de besoin d’un abonné modifier une autre CS et l’affecter au poste.
Page 45
PCPro
Programmation des abonnés
Fonctionnalités avancées

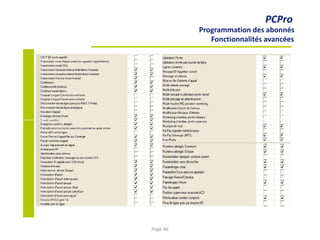

Page 46
PCPro
Programmation des abonnés
Fonctionnalités avancées

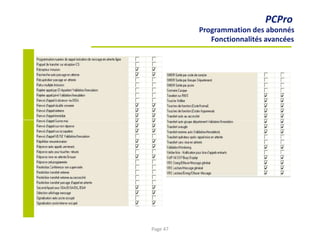

Page 47
PCPro
Programmation des abonnés
Renvoi d’appel fixe
Il est possible de créer un renvoi fixe en fonction de l’ état du poste:
Remarque: en cas de renvoi manuel par le poste cette programmation est inhibée.
Page 48
PCPro
Programmation des abonnés
Paramétrages des touches

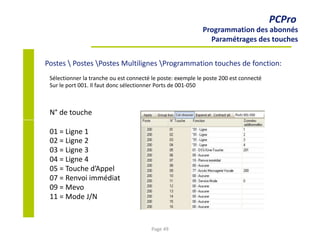

Postes  Postes Postes Multilignes Programmation touches de fonction:
Sélectionner la tranche ou est connecté le poste: exemple le poste 200 est connecté
Sur le port 001. Il faut donc sélectionner Ports de 001-050
N° de touche
01 = Ligne 1
02 = Ligne 2
03 = Ligne 3
04 = Ligne 4
05 = Touche d’Appel
07 = Renvoi immédiat
09 = Mevo
11 = Mode J/N
Page 49
PCPro
Programmation des abonnés
Paramétrages des touches

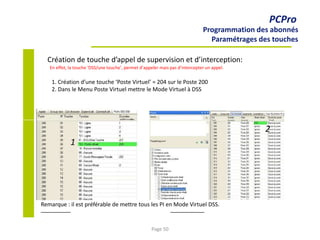

Création de touche d’appel de supervision et d’interception:
En effet, la touche ‘DSS/une touche’, permet d’appeler mais pas d’intercepter un appel.
1. Création d’une touche ‘Poste Virtuel’ = 204 sur le Poste 200
2. Dans le Menu Poste Virtuel mettre le Mode Virtuel à DSS
2
1
Remarque : il est préférable de mettre tous les PI en Mode Virtuel DSS.
Page 50
PCPro
Programmation des abonnés
Paramétrages des touches et Options

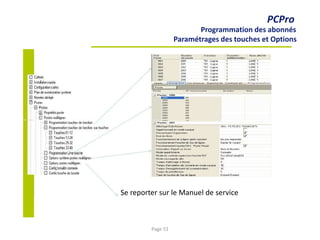

Se reporter sur le Manuel de service
Page 51

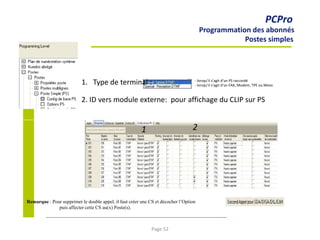

1. Type de terminal :
2. ID vers module externe: pour affichage du CLIP sur PS
- lorsqu’il s’agit d’un PS raccordé
- lorsqu’il s’agit d’un FAX, Modem, TPE ou Mevo
PCPro
Programmation des abonnés
Postes simples
1 2
Remarque : Pour supprimer le double appel, il faut créer une CS et décocher l’Option
puis affecter cette CS au(x) Poste(s).
Page 52
PCPro
Programmation des abonnés

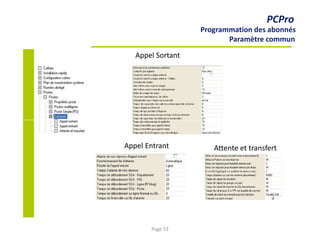

Paramètre commun
Appel Sortant
Appel Entrant Attente et transfert
Page 53
PCPro
Programmation des abonnés
Temporisation
Tempo système
Tempo tonalité et service
Page 54
PCPro
Programmation des abonnés
Temporisation

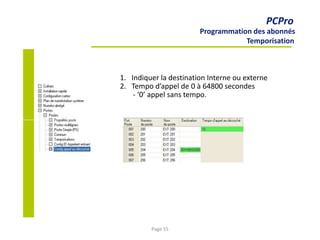

1. Indiquer la destination Interne ou externe
2. Tempo d’appel de 0 à 64800 secondes
- ‘0’ appel sans tempo.
Page 55
PCPro
Programmation des abonnés
Temporisation
Permet de créer un Grp d’appel sur H-P
Les postes 204 et 210 font partis du même Grp
De n’importe quel poste faire 751 + ZONE 1, les postes du GRP se mettent en H-P.
Pour récupérer l’appel via un PI : Décrocher le combiné Interc GRP
ou code de service
Page 56
PCPro
Programmation des abonnés
Temporisation

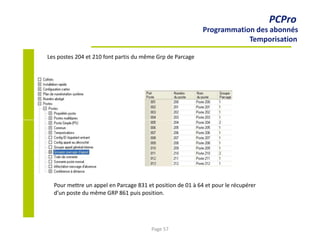

Les postes 204 et 210 font partis du même Grp de Parcage
Pour mettre un appel en Parcage 831 et position de 01 à 64 et pour le récupérer
d’un poste du même GRP 861 puis position.
Page 57
1 2 3 4 5
PCPro
Programmation des abonnés
Temporisation
La conférence permet 32 Participants sur 4 GRP, mais il est possible de créer un GRP
de 32 Participants.
Chaque GRP est joignable depuis l’ extérieur en dédiant une SDA.
Config conférence à distance
1.
2.
3.
4.
5.
SDA dédiée au GRP
PWD pour joindre la conférence
Le Nb de participants : Max 32
Durée Max peut aller jusqu’à 64800 Sec
Alerte peut aller jusqu’à 64800 Sec
CS Conférence : autorisation de la conférence aux Classes de Services
Page 58
PCPro
Programmation des abonnés
Mobile Extension

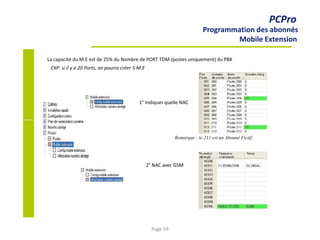

La capacité du M.E est de 25% du Nombre de PORT TDM (postes uniquement) du PBX
EXP: si il y a 20 Ports, on pourra créer 5 M.E
1° Indiquer quelle NAC
Remarque : le 211 est un Abonné Fictif.
2° NAC avec GSM
Page 59
PCPro
Programmation des abonnés
Mobile Extension

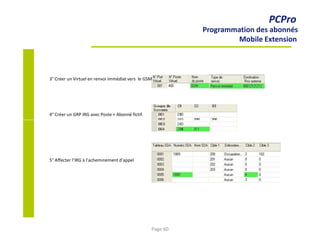

3° Créer un Virtuel en renvoi immédiat vers le GSM
4° Créer un GRP IRG avec Poste + Abonné fictif.
5° Affecter l’IRG à l’acheminement d’appel
Page 60
PCPro
Programmation des abonnés

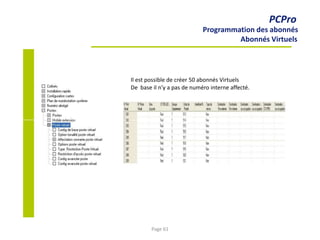

Abonnés Virtuels
Il est possible de créer 50 abonnés Virtuels
De base il n’y a pas de numéro interne affecté.
Page 61
PCPro
Groupements
GRP Département

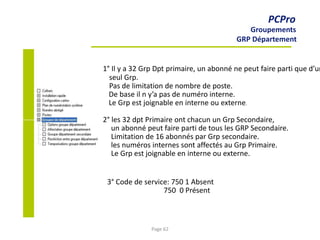

1° Il y a 32 Grp Dpt primaire, un abonné ne peut faire parti que d’un
seul Grp.
Pas de limitation de nombre de poste.
De base il n y’a pas de numéro interne.
Le Grp est joignable en interne ou externe.
2° les 32 dpt Primaire ont chacun un Grp Secondaire,
un abonné peut faire parti de tous les GRP Secondaire.
Limitation de 16 abonnés par Grp secondaire.
les numéros internes sont affectés au Grp Primaire.
Le Grp est joignable en interne ou externe.
3° Code de service: 750 1 Absent
750 0 Présent
Page 62

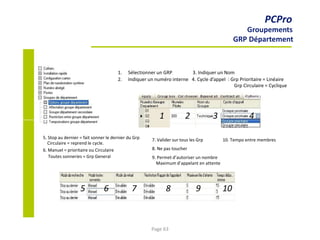

1. Sélectionner un GRP
2.
3. Indiquer un Nom
Indiquer un numéro interne 4. Cycle d’appel : Grp Prioritaire = Linéaire
Grp Circulaire = Cyclique
1 2 3 4
PCPro
Groupements
GRP Département
5. Stop au dernier = fait sonner le dernier du Grp
Circulaire = reprend le cycle.
6. Manuel = prioritaire ou Circulaire
Toutes sonneries = Grp General
7. Valider sur tous les Grp
8. Ne pas toucher
9. Permet d’autoriser un nombre
Maximum d’appelant en attente
10. Tempo entre membres
5 6 7 8 9 10
Page 63

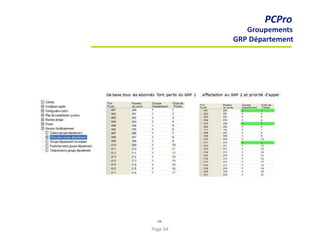

PCPro
Groupements
GRP Département
166
Page 64

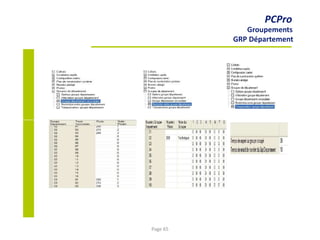

PCPro
Groupements
GRP Département
Page 65
PCPro
Groupements
GRP IRG
Un Grp IRG est de type Collectif uniquement.
Il y a 25 Grp IRG, un abonné peut faire parti de tous les Grp.
On peut intégrer 32 Abonnés dans un IRG.
Un IRG ne peut être appelé directement
(n’a pas de numéro interne)
Pour le sous Menu : Type de service entrant voir Menu SDA
Pour les sous Menu: Cible 1 – 2 IRG Normal: sont dédiés
au LR ana
Pour le sous Menu : Délai non réponse : pour LR ana
Page 66
PCPro
Groupements
GRP IRG

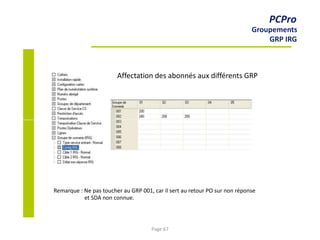

Affectation des abonnés aux différents GRP
Remarque : Ne pas toucher au GRP 001, car il sert au retour PO sur non réponse
et SDA non connue.
Page 67
PCPro
Restriction d’Accès
Tables communes
Chiffres Autorisés commun (10 entrées)
Chiffres Interdits commun (10 entrées)
Tables internationales
Interdit international (10 entrées)
Permis international (20 entrées)
Tables de restriction
Tables interdits (4 tableaux de 60 entrées chacun)
Tables d’autorisation
Tables autorisés (4 tableaux de 60 entrées chacun)
Chiffres maximum composés
Tableau du nombre de chiffres (4 entrées)
Page 68
PCPro
Restriction d’Accès

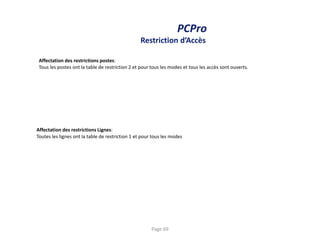

Affectation des restrictions postes:
Tous les postes ont la table de restriction 2 et pour tous les modes et tous les accès sont ouverts.
Affectation des restrictions Lignes:
Toutes les lignes ont la table de restriction 1 et pour tous les modes
Page 69
PCPro
Restriction d’Accès
Page 70

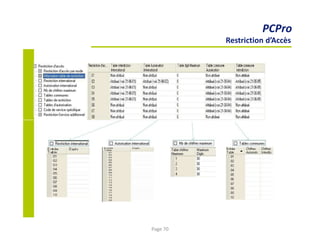

PCPro
Restriction d’Accès

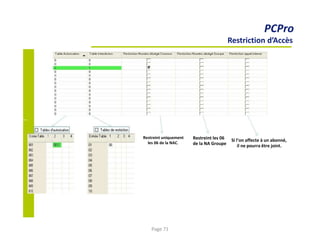

X
Restreint uniquement
les 06 de la NAC.
Restreint les 06
de la NA Groupe
Si l’on affecte à un abonné,
il ne pourra être joint.
Page 71

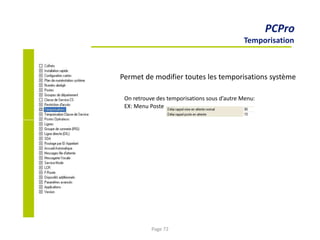

PCPro
Temporisation
Permet de modifier toutes les temporisations système
On retrouve des temporisations sous d’autre Menu:
EX: Menu Poste
Page 72
PCPro
Numéro Abrégé
. 1000 NAC
. 1000 NA divisible sur 64 Grp
. Filtrage sur numéro connu
Accès de ligne : configuration des numéros
dans la liste sans le préfixe
Accès Interne : configuration avec le Préfixe
Attribution de la tranche 1200 à 1299 au Grp 2
L’abonné 204 a 100 Numéros abrégés
de plus.
Page 73
1.
2.
3.
PCPro

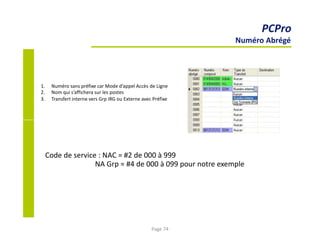

Numéro Abrégé
Numéro sans préfixe car Mode d’appel Accès de Ligne
Nom qui s’affichera sur les postes
Transfert interne vers Grp IRG ou Externe avec Préfixe
Code de service : NAC = #2 de 000 à 999
NA Grp = #4 de 000 à 099 pour notre exemple
Page 74
PCPro
Mode Jour / Nuit
8 modes de service ou modes horaire
Sélection manuelle mode jour/nuit
Touche de fonction : Mode Jour/Nuit (09) + Mode 1 à 8
Touche de fonction : Mode Jour/Nuit (09) + 0 = Toggle-Key
Manuellement : Service code 818 + Mode (1 = jour)
Sélection automatique du mode jour/nuit
10 Cycles Horaire programmable sur 20 périodes
1 Cycle à attribuer à une journée
1 mode par période
Page 75
PCPro
Mode Jour / Nuit

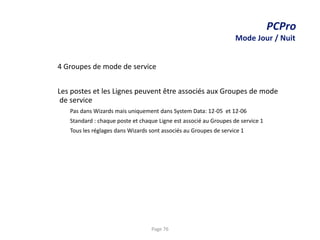

4 Groupes de mode de service
Les postes et les Lignes peuvent être associés aux Groupes de mode
de service
Pas dans Wizards mais uniquement dans System Data: 12-05 et 12-06
Standard : chaque poste et chaque Ligne est associé au Groupes de service 1
Tous les réglages dans Wizards sont associés au Groupes de service 1
Page 76
PCPro
Mode Jour / Nuit

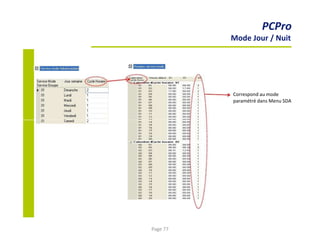

Correspond au mode
paramétré dans Menu SDA
Page 77
PCPro
Mode Jour / Nuit
Attribution d’un Cycle Horaire à un jour de l’année du 1er janvier au 31 décembre
Programmation de touche en service 0.
Ex: gamme de 1 à 2, en appuyant sur la touche,
on passes du mode 1 au mode 2 puis 1..etc
Remarque : il y a 32 Groupes de mode de service
Les postes et les Lignes peuvent être associés aux Groupes de mode
de service
Pas dans Wizards mais uniquement dans System Data: 12-05 et 12-06
Standard : chaque poste et chaque Ligne sont associés au Groupe de
service 1
Tous les réglages dans Wizards sont associés au Groupe de service 1
Page 78
PCPro
Accès Externes
Général

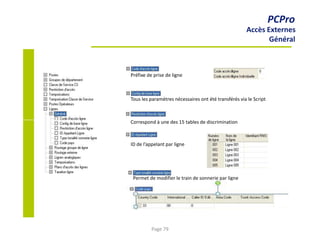

Préfixe de prise de ligne
Tous les paramètres nécessaires ont été transférés via le Script
Correspond à une des 15 tables de discrimination
ID de l’appelant par ligne
Permet de modifier le train de sonnerie par ligne
Page 79
PCPro
Accès Externes

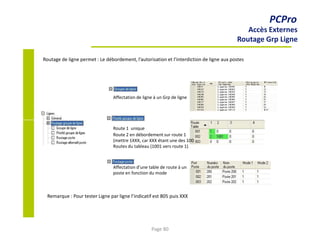

Routage Grp Ligne
Routage de ligne permet : Le débordement, l’autorisation et l’interdiction de ligne aux postes
Affectation de ligne à un Grp de ligne
Route 1 unique
Route 2 en débordement sur route 1
(mettre 1XXX, car XXX étant une des 100
Routes du tableau (1001 vers route 1)
Affectation d’une table de route à un
poste en fonction du mode
Remarque : Pour tester Ligne par ligne l’indicatif est 805 puis XXX
Page 80
PCPro
Accès Externes
Divers

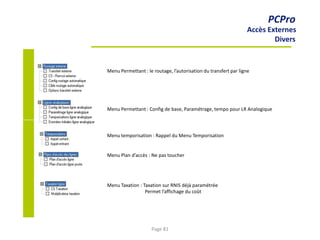

Menu Permettant : le routage, l’autorisation du transfert par ligne
Menu Permettant : Config de base, Paramétrage, tempo pour LR Analogique
Menu temporisation : Rappel du Menu Temporisation
Menu Plan d’accès : Ne pas toucher
Menu Taxation : Taxation sur RNIS déjà paramétrée
Permet l’affichage du coût
Page 81
PCPro
Accès Externes
Type de service entrant
Le type de service entrant est paramétrable sous différent menu.
Il y a un modèle de service pour chaque type de ligne
Normal pour IRG
DIL pour Ligne Analogique
SDA (DID) pour RNIS
Page 82
PCPro
Accès Externes
Lignes analogiques

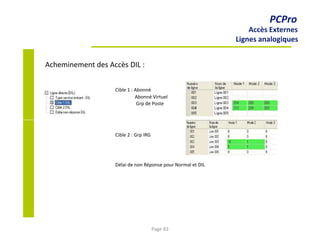

Acheminement des Accès DIL :
Cible 1 : Abonné
Abonné Virtuel
Grp de Poste
Cible 2 : Grp IRG
Délai de non Réponse pour Normal et DIL
Page 83
PCPro
Accès Externes
Accès RNIS
- Configuration des SDA_DID
- Configuration de base
- 800 SDA possibles
- 8 modes horaires
- 3 cibles par SDA
- Choix de l’IRG de replis
- Attribution des SDA
– Postes
– Groupe de poste
– Groupe de sonnerie (IRG)
– Choix des MOH
Page 84
1 2 3
PCPro
Accès Externes
Accès RNIS
1. Paramétrage définit par Grp de Ligne
2. Nombre de chiffre à analyser à la réception
3. Transfert vers Grp IRG sur Numéro non connu
Page 85
PCPro
Accès Externes
Accès RNIS
1. Vérification du Slot
2. Port de la carte
3. Mettre TO ou SO, et Non validé si aucun TO raccordé
4. Toujours mettre en P-MP
5. Toujours mettre 1
6. CLIP Sortant activé
7. Envoi en Chevauchement ou Bloc
1 2 3 4 5 6 7
Remarque : Un changement de paramètre fait un Reset de la carte
Page 86
PCPro
Accès Externes
SDA

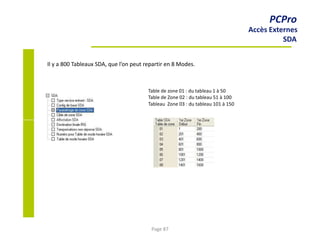

Il y a 800 Tableaux SDA, que l’on peut repartir en 8 Modes.
Table de zone 01 : du tableau 1 à 50
Table de Zone 02 : du tableau 51 à 100
Tableau Zone 03 : du tableau 101 à 150
Page 87
PCPro
Accès Externes
SDA

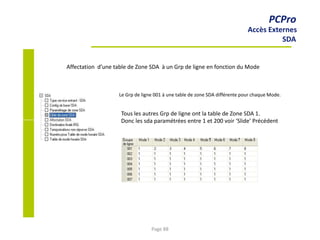

Affectation d’une table de Zone SDA à un Grp de ligne en fonction du Mode
Le Grp de ligne 001 à une table de zone SDA différente pour chaque Mode.
Tous les autres Grp de ligne ont la table de Zone SDA 1.
Donc les sda paramétrées entre 1 et 200 voir ‘Slide’ Précédent
Page 88
5. Options de transfert si Aucun, pas de retour PO
PCPro
Accès Externes
SDA

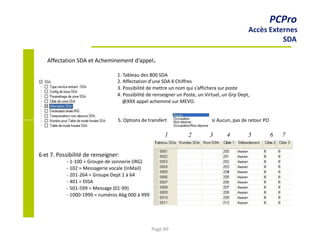

Affectation SDA et Acheminement d’appel.
1. Tableau des 800 SDA
2. Affectation d’une SDA 4 Chiffres
3. Possibilité de mettre un nom qui s’affichera sur poste
4. Possibilité de renseigner un Poste, un Virtuel, un Grp Dept,
@XXX appel acheminé sur MEVO.
6 et 7. Possibilité de renseigner:
- 1-100 = Groupe de sonnerie (IRG)
- 102 = Messagerie vocale (InMail)
- 201-264 = Groupe Dept 1 à 64
- 401 = DISA
- 501-599 = Message (01-99)
- 1000-1999 = numéros Abg 000 à 999
1 2 3 4 5 6 7
Page 89

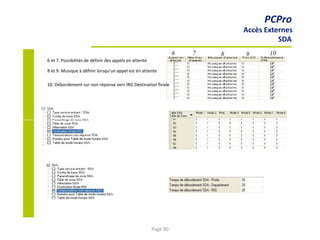

6 et 7. Possibilités de définir des appels en attente
8 et 9. Musique à définir lorsqu’un appel est en attente
10. Débordement sur non réponse vers IRG Destination finale
PCPro
Accès Externes
SDA
6 7 8 9 10
Page 90
PCPro

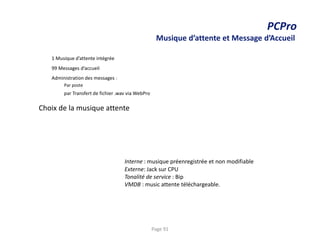

Musique d’attente et Message d’Accueil
1 Musique d’attente intégrée
99 Messages d’accueil
Administration des messages :
Par poste
par Transfert de fichier .wav via WebPro
Choix de la musique attente
Interne : musique préenregistrée et non modifiable
Externe: Jack sur CPU
Tonalité de service : Bip
VMDB : music attente téléchargeable.
Page 91
PCPro
Musique d’attente et Message d’Accueil

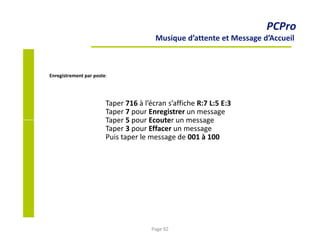

Enregistrement par poste:
Taper 716 à l’écran s’affiche R:7 L:5 E:3
Taper 7 pour Enregistrer un message
Taper 5 pour Ecouter un message
Taper 3 pour Effacer un message
Puis taper le message de 001 à 100
Page 92

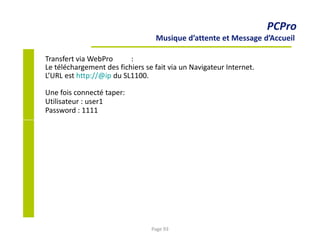

PCPro
Musique d’attente et Message d’Accueil
Transfert via WebPro :
Le téléchargement des fichiers se fait via un Navigateur Internet.
L’URL est http://@ip du SL1100.
Une fois connecté taper:
Utilisateur : user1
Password : 1111
Page 93
1.
2.
3.
4.
1
Sélection du message à diffuser pour la music d’attente de 1 à 100, en implicite c’est le 1.
Téléchargement des fichiers pour message de 1 à 100
Téléchargement des fichiers pour Accueil des MEVO.
Toujours cliquer sur Logout pour sortir du WebPro
PCPro
Musique d’attente et Message d’Accueil
2 3 4
Page 94

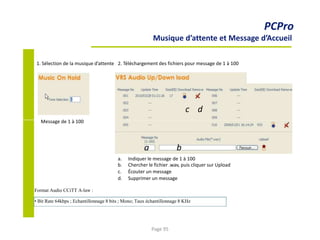

1. Sélection de la musique d’attente 2. Téléchargement des fichiers pour message de 1 à 100
c d
Message de 1 à 100
PCPro
Musique d’attente et Message d’Accueil
a b
a.
b.
c.
d.
Indiquer le message de 1 à 100
Chercher le fichier .wav, puis cliquer sur Upload
Écouter un message
Supprimer un message
Format Audio CCiTT A-law :
• Bit Rate 64kbps ; Echantillonnage 8 bits ; Mono; Taux échantillonnage 8 KHz
Page 95
a b
PCPro
Musique d’attente et Message d’Accueil

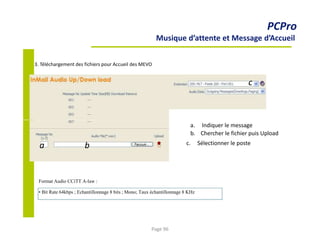

3. Téléchargement des fichiers pour Accueil des MEVO
c
a. Indiquer le message
b. Chercher le fichier puis Upload
c. Sélectionner le poste
Format Audio CCiTT A-law :
• Bit Rate 64kbps ; Echantillonnage 8 bits ; Mono; Taux échantillonnage 8 KHz
Page 96
PCPro

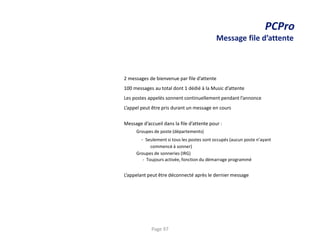

Message file d’attente
2 messages de bienvenue par file d’attente
100 messages au total dont 1 dédié à la Music d’attente
Les postes appelés sonnent continuellement pendant l’annonce
L’appel peut être pris durant un message en cours
Message d’accueil dans la file d’attente pour :
Groupes de poste (départements)
- Seulement si tous les postes sont occupés (aucun poste n’ayant
commencé à sonner)
Groupes de sonneries (IRG)
- Toujours activée, fonction du démarrage programmé
L’appelant peut être déconnecté après le dernier message
Page 97
1.
2.
3.
4.
5.
6.
7.
8.
IRG de 1 à 25
Au bout de combien de seconde le message démarrera (0 = non utilisé)
Premier message d’accueil (de 1 à 100)
Combien de fois le premier message est diffusé
Deuxième message d’accueil (de 1 à 100)
Combien de fois le deuxième message est diffusé
Message diffusé entre le premier et le deuxième message
Au bout de combien de seconde l’appelant est déconnecté
PCPro
Message file d’attente
File d’attente IRG
1 2 3 4 5 6 7 8
Exemple : IRG 2 après 1 seconde diffuse le message 20 une fois, puis le message 21, 3 fois,
et déconnexion de l’appelant après 180 secondes.
Page 98
1.
2.
3.
4.
5.
6.
7.
8.

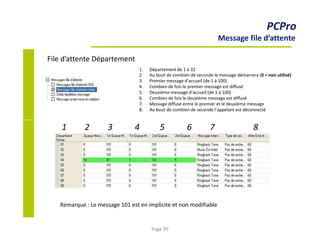

Département de 1 à 32
Au bout de combien de seconde le message démarrera (0 = non utilisé)
Premier message d’accueil (de 1 à 100)
Combien de fois le premier message est diffusé
Deuxième message d’accueil (de 1 à 100)
Combien de fois le deuxième message est diffusé
Message diffusé entre le premier et le deuxième message
Au bout de combien de seconde l’appelant est déconnecté
PCPro
Message file d’attente
File d’attente Département
Remarque : Le message 101 est en implicite et non modifiable
1 2 3 4 5 6 7 8
Page 99
PCPro
Message file d’attente

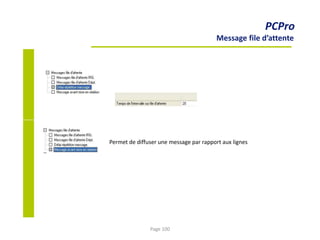

Permet de diffuser une message par rapport aux lignes
Page 100
PCPro
Message file d’attente

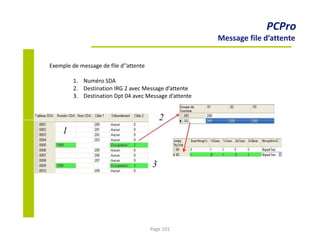

Exemple de message de file d’’attente
1. Numéro SDA
2. Destination IRG 2 avec Message d’attente
3. Destination Dpt 04 avec Message d’attente
2
1
3
Page 101
PCPro
Accueil automatique

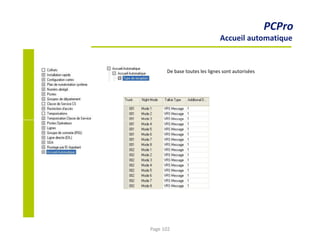

De base toutes les lignes sont autorisées
Page 102
1 2 3 4
PCPro
Accueil automatique

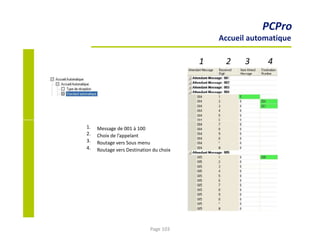

1. Message de 001 à 100
2. Choix de l’appelant
3. Routage vers Sous menu
4. Routage vers Destination du choix
Page 103
PCPro
Accueil automatique

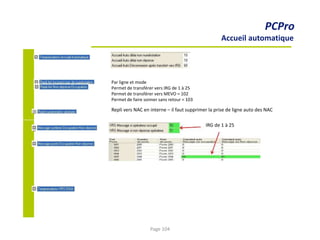

Par ligne et mode
Permet de transférer vers IRG de 1 à 25
Permet de transférer vers MEVO = 102
Permet de faire sonner sans retour = 103
Repli vers NAC en interne – il faut supprimer la prise de ligne auto des NAC
IRG de 1 à 25
Page 104
PCPro
Messagerie vocale

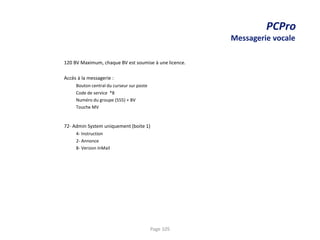

120 BV Maximum, chaque BV est soumise à une licence.
Accès à la messagerie :
Bouton central du curseur sur poste
Code de service *8
Numéro du groupe (555) + BV
Touche MV
72- Admin System uniquement (boite 1)
4- Instruction
2- Annonce
8- Version InMail
Page 105
Taper : « 5 » Pour écouter les messages :
- « 72 » Archive
- « 3 » Supprimer
Taper : « 74 » pour Message d’appel Général
Taper : « 12 » pour écouter tous les messages
Taper : « 67 » Options :
- « 7 » Changement du Mot de Passe
-
-
-
«
«
«
6 » Notification sur un autre poste en parallèle
26 » Traitement des Appels
28 » horodatage – « 6 » pour Activer ou Désactiver
PCPro
Messagerie vocale

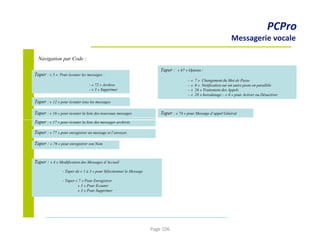

Navigation par Code :
Taper : « 16 » pour écouter la liste des nouveaux messages
Taper : « 17 » pour écouter la liste des messages archivés
Taper : « 77 » pour enregistrer un message et l’envoyer.
Taper : « 76 » pour enregistrer son Nom
Taper : « 4 » Modification des Messages d’Accueil
- Taper de « 1 à 3 » pour Sélectionner le Message
- Taper « 7 » Pour Enregistrer
« 5 » Pour Ecouter
« 3 » Pour Supprimer
Page 106
Options Boites Vocales
PCPro
Messagerie vocale
Options Boites Vocales
Programmation individuelle pour chaque boite vocale
Boite vocale – Compteur des boites vocales dans InMail (max 512).
Type BV – Définit si la boite vocale est considérée comme personnelle ou pour permettre un accès à une boite
vocale de groupe définie par les membres d’un groupe département.
Numéro BV – Numéro interne de la boite vocale, en général correspond au numéro de poste utilisant cette boite
vocale. Ex, si vous voulez créer une boite vocale au poste 200, entrer ici le numéro 200.
Nbre Message – Nombre de messages autorisés de 00 à 99.
Ordre d’écoute des messages – Définit l’ordre d’écoute des messages, FIFO = 1er reçu,1er sortie, LIFO =
dernier reçu, 1er sortie.
Effacer/Sauvegarder auto messages – Définit si le message doit être sauvegardé ou efface quand il a été
complètement écouté.
Rétention message – Détermines combien de temps sont sauvegardés les messages. (0=infini, 1-90=jour).
Beep enregistrement conversation – Le message 'Enregistrement’ suivi d’un beep sera entendu au début de
l’enregistrement.
Lampe message en attente – Valide ou non l’indication de message en attente.
Accueil auto direct vers messagerie – si validé, un appelant externe vers l’accueil auto sera route directement
vers la boite vocale.
Transfert aveugle forcé – si validé, tout type de transfert sera converti en transfert aveugle pour la boite vocale.
Horodatage automatique – si validé, la date et heure du message sera entendu après l’écoute du message.
Administrateur système – définit la boite vocale comme Administrateur système, leur donnant des droits admin
en se loggant sur leur boite vocale (SA (72)).
Administrateur système – définit la boite vocale comme Administrateur système, leur donnant des droits admin
en se loggant sur leur boite vocale (SA (72)).
Option Numérotation – valide d’additionnelles options de numérotation (options à 1 chiffre). Permet l’association
avec « Routage appel suivant BV » , « Dial Action Table ». Toutes les options sauf les temporisations. Sorte de
mini standard auto pour une boite vocale.
Page 107
Options Boites Vocales
PCPro
Messagerie vocale
Routage appel suivant – définit le routage d’appel boite vocale associé à une boite vocale, donnant un
access pour des numérotations additionnelles si « Option de numérotation » est validé.
Liste Répertoire – Spécifie quelle liste repertoire boite vocale est assigné. (0=pas de liste, 1-8=liste
répertoire 1-8, *=toutes les listes.)
Langage BV –définit le langage des messages guides de la boite vocale.
Appel général – Valide la fonction appel général. (Non disponible en EU)
Méthode appel général – Définit la méthode d’appel général, sonnerie non réponse ou immédiate.
Type interface utilisateur téléphone – Définit si pour les messages guides les options sont numériques
ou mnémoniques.
Notification e-mail – Valide ou non la notification par e-mail des nouveaux messages dans la boite
vocale. Note: l’information du système requiert des paramétrages dans Config SMTP InMail & Config POP3
InMail.
Adresse E-mail – entrer l’adresse e-mail de destination de la notification. Note: l’information du système
requiert des paramétrages dans Config SMTP InMail & Config POP3 InMail.
Attachement message e-mail - définit si le message vocal doit être envoyé comme fichier joint avec la
notification e-mail.
Options Boites Vocales groupe InMail
Ceci est le paramétrage des boites vocales de groupe dans InMail
Boite vocale groupe (01-32) – Compteur des boites vocales de groupe.
Numéro Boite Vocale – C’est le numéro interne défini pour la boite vocale. Lors de la création, ce numéro
doit correspondre au numéro affecté pour le numéro pilote groupe département dans Options groupe
département .
Type BV – Définit le type maitre boite vocale. Les options sont Abonné ou Routage. Si elle est définit sur
Routage le numéro Boite vocale devient le numéro routage boite vocale pour l’entrée correspondant a ce
qui est dans routage boite vocale.
Routage Boite Vocale – si définie comme routage boite vocale, voir ci-dessus, c’est le routage boite
vocale auquel la boite vocale groupe est associée.
Page 108
PCPro
Messagerie vocale
Page 109

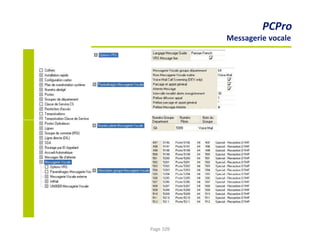

PCPro
Messagerie vocale

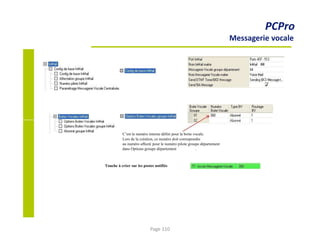

C’est le numéro interne défini pour la boite vocale.
Lors de la création, ce numéro doit correspondre
au numéro affecté pour le numéro pilote groupe département
dans Options groupe département .
Touche à créer sur les postes notifiés
Page 110

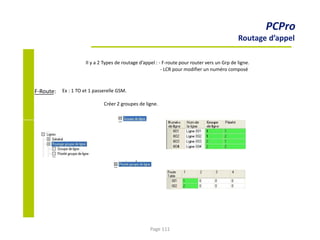

F-Route: Ex : 1 TO et 1 passerelle GSM.
Créer 2 groupes de ligne.
PCPro
Routage d’appel
Il y a 2 Types de routage d’appel : - F-route pour router vers un Grp de ligne.
- LCR pour modifier un numéro composé
Page 111
1 2 3F-Route:
PCPro
Routage d’appel

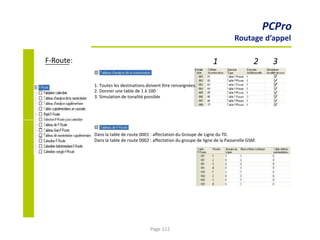

1. Toutes les destinations doivent être renseignées.
2. Donner une table de 1 à 100
3. Simulation de tonalité possible
Dans la table de route 0001 : affectation du Groupe de Ligne du T0.
Dans la table de route 0002 : affectation du groupe de ligne de la Passerelle GSM.
Page 112
PCPro
Routage d’appel
LCR : Ex : Rajout du préfixe Operateur 8888
Aller en System Data
Page 113
1.
2.
3.
4.

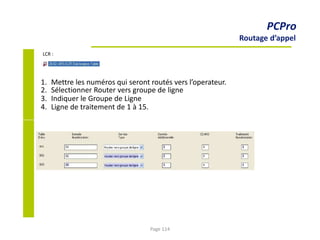

Mettre les numéros qui seront routés vers l’operateur.
Sélectionner Router vers groupe de ligne
Indiquer le Groupe de Ligne
Ligne de traitement de 1 à 15.
PCPro
Routage d’appel
LCR :
Page 114
PCPro
Routage d’appel
LCR :

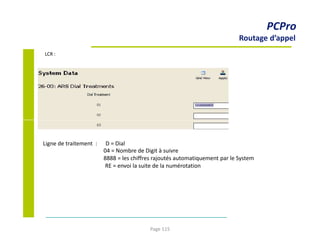

Ligne de traitement : D = Dial
04 = Nombre de Digit à suivre
8888 = les chiffres rajoutés automatiquement par le System
RE = envoi la suite de la numérotation
Page 115

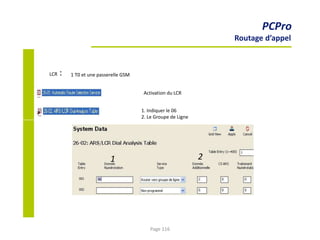

LCR : 1 T0 et une passerelle GSM
Activation du LCR
1. Indiquer le 06
2. Le Groupe de Ligne
PCPro
Routage d’appel
1 2
Page 116
PCPro
Taxation
Paramétrage de la Taxation au fil de l’eau via LAN :
Postes / lignes à ne pas taxer
Page 117
PCPro
Taxation

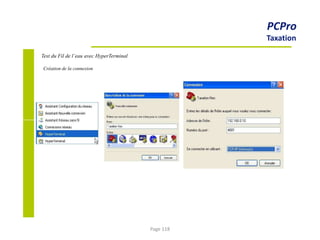

Test du Fil de l’eau avec HyperTerminal
Création de la connexion
Page 118
PCPro
Taxation

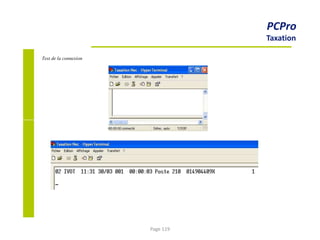

Test de la connexion
Page 119
Télégestion
Page 120
PCPro
Télégestion
Via ISDN sous PPP
− Adaptateur terminal supportant PPP sous ISDN
− DDI ou MSN transféré au 830 par le routage DDI
− Sécurité (paramétrage avancé)
• Pas de chiffrement
• Pas de mot de passe chiffré
− Paramétrage avancé TCP/IP
• Usage interdit d’une passerelle standard sur le réseau distant
• Adresse IP SL1000/SV8100 = 192.78.0.3
Page 121
PCPro
Télégestion

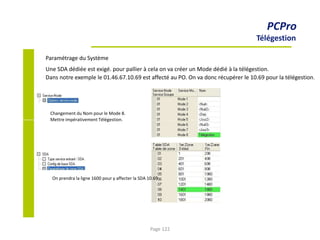

Paramétrage du Système
Une SDA dédiée est exigé. pour pallier à cela on va créer un Mode dédié à la télégestion.
Dans notre exemple le 01.46.67.10.69 est affecté au PO. On va donc récupérer le 10.69 pour la télégestion.
Changement du Nom pour le Mode 8.
Mettre impérativement Télégestion.
On prendra la ligne 1600 pour y affecter la SDA 10.69
Page 122
PCPro
Télégestion

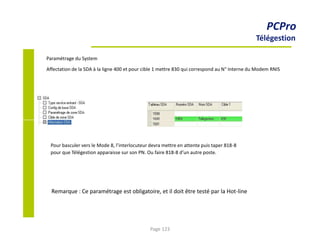

Paramétrage du System
Affectation de la SDA à la ligne 400 et pour cible 1 mettre 830 qui correspond au N° Interne du Modem RNIS
Pour basculer vers le Mode 8, l’interlocuteur devra mettre en attente puis taper 818-8
pour que Télégestion apparaisse sur son PN. Ou faire 818-8 d’un autre poste.
Remarque : Ce paramétrage est obligatoire, et il doit être testé par la Hot-line
Page 123
PCPro
Télégestion
Paramétrage du PC :
1
Création de la connexion
2
3
Page 124
1 3
PCPro
Télégestion

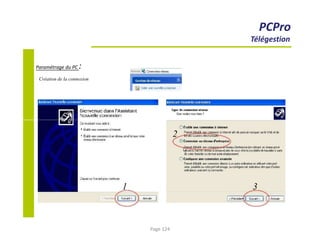

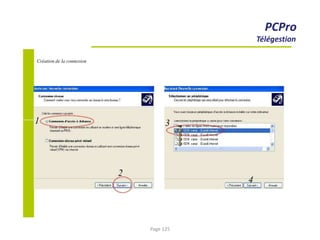

Création de la connexion
2
4
Page 125
PCPro
Télégestion

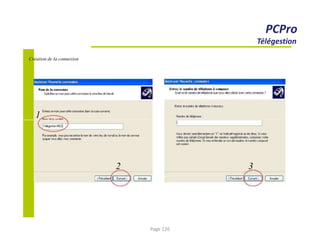

Création de la connexion
1
2 3
Page 126
PCPro
Télégestion

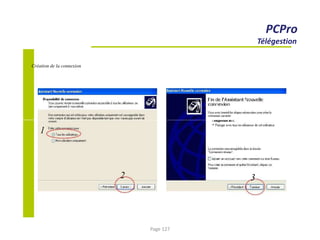

Création de la connexion
1
2 3
Page 127
PCPro
Télégestion

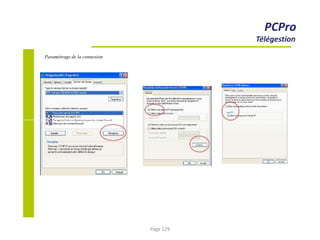

Paramétrage de la connexion
Page 128
PCPro
Télégestion
Paramétrage de la connexion
Page 129
PCPro
Télégestion

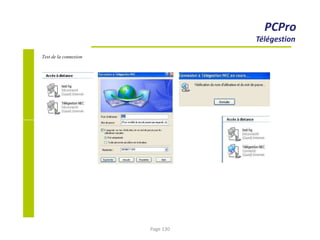

Test de la connexion
Page 130

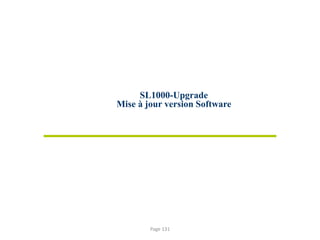

SL1000-Upgrade
Mise à jour version Software
Page 131
Mise à Jour SL1000

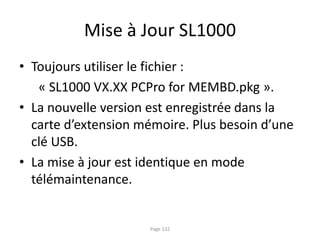

• Toujours utiliser le fichier :
« SL1000 VX.XX PCPro for MEMBD.pkg ».
• La nouvelle version est enregistrée dans la
carte d’extension mémoire. Plus besoin d’une
clé USB.
• La mise à jour est identique en mode
télémaintenance.
Page 132

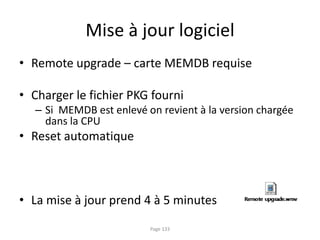

Mise à jour logiciel
• Remote upgrade – carte MEMDB requise
• Charger le fichier PKG fourni
– Si MEMDB est enlevé on revient à la version chargée
dans la CPU
• Reset automatique
• La mise à jour prend 4 à 5 minutes
Page 133

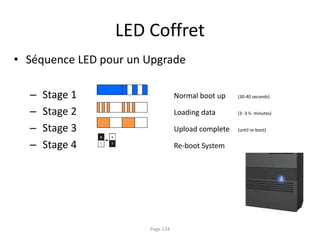

• Séquence LED pour un Upgrade
– Stage 1 Normal boot up (30-40 seconds)
– Stage 2 Loading data (3 -3 ½ minutes)
– Stage 3 Upload complete (until re-boot)
– Stage 4 Re-boot System
LED Coffret
Page 134

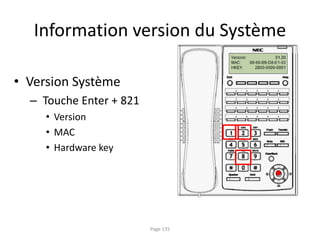

• Version Système
– Touche Enter + 821
• Version
• MAC
• Hardware key
Information version du Système
Page 135
Annexe
Page 136
Pré-Décroché

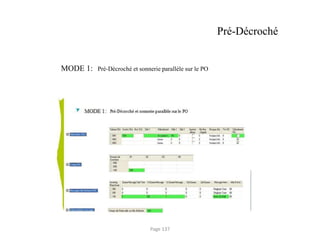

MODE 1: Pré-Décroché et sonnerie parallèle sur le PO
Page 137

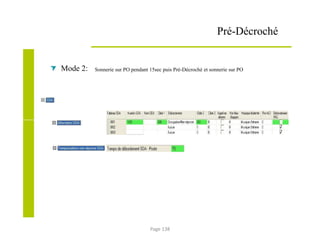

Mode 2: Sonnerie sur PO pendant 15sec puis Pré-Décroché et sonnerie sur PO
Pré-Décroché
Page 138
Pré-Décroché

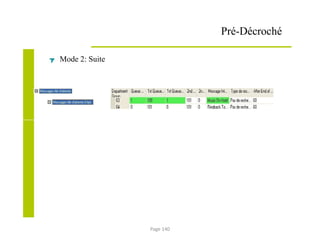

Mode 2: Suite

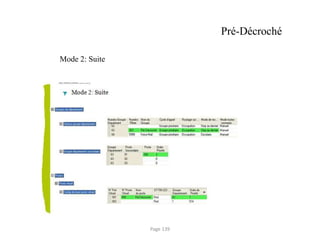

Page 139
Pré-Décroché
Mode 2: Suite
Page 140
Pré-Décroché
Mode 3: Pré-Décroché puis sonnerie continue sur Po
Page 141
Pré-Décroché
Mode 3: Suite
Page 142

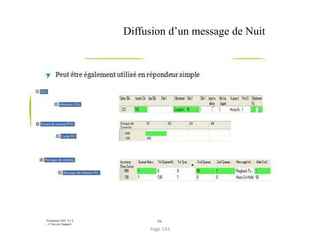

Diffusion d’un message de Nuit
Formation NEC V1.2
- © Service Support
258
Page 143

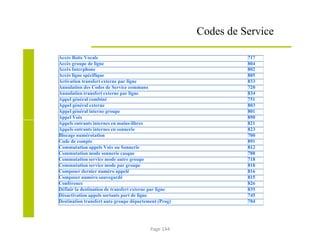

Accès Boite Vocale 717
Accès groupe de ligne 804
Accès Interphone 802
Accès ligne spécifique 805
Activation transfert externe par ligne 833
Annulation des Codes de Service communs 720
Annulation transfert externe par ligne 834
Appel général combiné 751
Appel général externe 803
Appel général interne groupe 801
Appel Voix 890
Appels entrants internes en mains-libres 821
Appels entrants internes en sonnerie 823
Blocage numérotation 700
Code de compte 891
Commutation appels Voix ou Sonnerie 812
Commutation mode sonnerie casque 788
Commutation service mode autre groupe 718
Commutation service mode par groupe 818
Composer dernier numéro appelé 816
Composer numéro sauvegardé 815
Conférence 826
Définir la destination de transfert externe par ligne 835
Désactivation appels sortants port de ligne 745
Destination transfert auto groupe département (Prog) 704
Codes de Service
Page 144

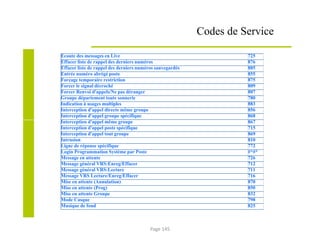

Ecoute des messages en Live 725
Effacer liste de rappel des derniers numéros 876
Effacer liste de rappel des derniers numéros sauvegardés 885
Entrée numéro abrégé poste 855
Forçage temporaire restriction 875
Forcer le signal décroché 809
Forcer Renvoi d'appels/Ne pas déranger 807
Groupe département toute sonnerie 780
Indication à usages multiples 883
Interception d'appel directe même groupe 856
Interception d'appel groupe spécifique 868
Interception d'appel même groupe 867
Interception d'appel poste spécifique 715
Interception d'appel tout groupe 869
Intrusion 810
Ligne de réponse spécifique 772
Login Programmation Système par Poste #*#*
Message en attente 726
Message général VRS:Enreg/Effacer 712
Message général VRS:Lecture 711
Message VRS Lecture/Enreg/Effacer 716
Mise en attente (Annulation) 870
Mise en attente (Prog) 850
Mise en attente Groupe 832
Mode Casque 798
Musique de fond 825
Codes de Service
Page 145

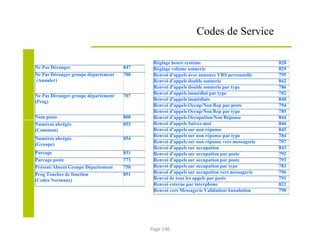

Réglage heure système 828
Réglage volume sonnerie 829
Renvoi d'appels avec annonce VRS personnelle 795
Renvoi d'appels double sonnerie 842
Renvoi d'appels double sonnerie par type 786
Renvoi d'appels immédiat par type 782
Renvoi d'appels immédiats 848
Renvoi d'appels Occup/Non Rep par poste 794
Renvoi d'appels Occup/Non Rep par type 785
Renvoi d'appels Occupation/Non Réponse 844
Renvoi d'appels Suivez-moi 846
Renvoi d'appels sur non réponse 845
Renvoi d'appels sur non réponse par type 784
Renvoi d'appels sur non réponse vers messagerie 797
Renvoi d'appels sur occupation 843
Renvoi d'appels sur occupation par poste 792
Renvoi d'appels sur occupation par poste 793
Renvoi d'appels sur occupation par type 783
Renvoi d'appels sur occupation vers messagerie 796
Renvoi de tous les appels par poste 791
Renvoi externe par interphone 822
Renvoi vers Messagerie Validation/Annulation 790
Ne Pas Déranger 847
Ne Pas Déranger groupe département
(Annuler)
708
Ne Pas Déranger groupe département
(Prog)
707
Nom poste 800
Numéros abrégés
(Commun)
853
Numéros abrégés
(Groupe)
854
Parcage 831
Parcage poste 773
Présent/Absent Groupe Département 750
Prog Touches de fonction
(Codes Normaux)
851
Codes de Service
Page 146

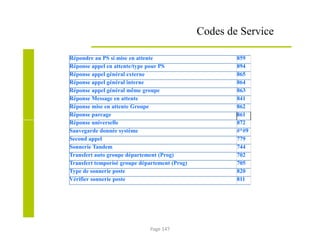

Répondre au PS si mise en attente 859
Réponse appel en attente/type pour PS 894
Réponse appel général externe 865
Réponse appel général interne 864
Réponse appel général même groupe 863
Réponse Message en attente 841
Réponse mise en attente Groupe 862
Réponse parcage 861
Réponse universelle 872
Sauvegarde donnée système #*#9
Second appel 779
Sonnerie Tandem 744
Transfert auto groupe département (Prog) 702
Transfert temporisé groupe département (Prog) 705
Type de sonnerie poste 820
Vérifier sonnerie poste 811
Codes de Service
Page 147

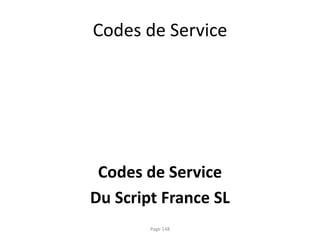

Codes de Service
Codes de Service
Du Script France SL
Page 148

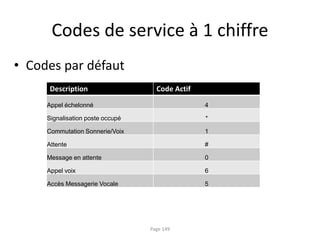

Codes de service à 1 chiffre
• Codes par défaut
Page 149
3
Description Code Actif
Appel échelonné 4
Signalisation poste occupé *
Commutation Sonnerie/Voix 1
Attente #
Message en attente 0
Appel voix 6
Accès Messagerie Vocale 5
Codes de service raccourcis (1/2)
Page 150
Description Code Original Nouveau code
Code de Compte 891 ##
Accès ligne spécifique 805 #0
Renvoi sur occupation 843 #1
Départ Numéro abrégé
Commun/Poste 813 #2
Flashing sur ligne 806 #3
Départ Numéro abrégé
Groupe 814 #4
Bis 816 #5
Parcage en attente 831 #6
Numéro abrégé poste (1
Touche) 761 #7
Codes de service raccourcis (2/2)

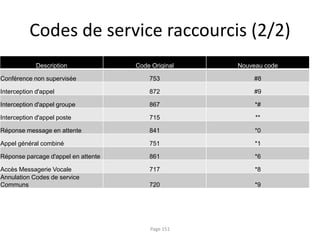

Description Code Original Nouveau code
Conférence non supervisée 753 #8
Interception d'appel 872 #9
Interception d'appel groupe 867 *#
Interception d'appel poste 715 **
Réponse message en attente 841 *0
Appel général combiné 751 *1
Réponse parcage d'appel en attente 861 *6
Accès Messagerie Vocale 717 *8
Annulation Codes de service
Communs 720 *9
Page 151

Contenu connexe

Tendances

JunOS - Fondamentaux
JunOS - FondamentauxJunOS - Fondamentaux
JunOS - Fondamentaux
Thomas Moegli

EtherChannel
EtherChannelEtherChannel
EtherChannel
Thomas Moegli

Dhcp serveur 2016
Dhcp serveur 2016Dhcp serveur 2016
Dhcp serveur 2016
AbdoulayeIbrahimOued

Cours eigrp
Cours eigrpCours eigrp
Cours eigrp
Zidan Didi

Protocole EIGRP
Protocole EIGRPProtocole EIGRP
Protocole EIGRP
Thomas Moegli

VTP(Virtual Trunking Protocol)
VTP(Virtual Trunking Protocol)VTP(Virtual Trunking Protocol)
VTP(Virtual Trunking Protocol)Sirine Ibrahim

Concepts et configuration de base de la commutation
Concepts et configuration de base de la commutationConcepts et configuration de base de la commutation
Concepts et configuration de base de la commutation
EL AMRI El Hassan


Tendances (8)

JunOS - Fondamentaux
JunOS - FondamentauxJunOS - Fondamentaux
JunOS - Fondamentaux

Routage
RoutageRoutage
Routage

EtherChannel
EtherChannelEtherChannel
EtherChannel

Dhcp serveur 2016
Dhcp serveur 2016Dhcp serveur 2016
Dhcp serveur 2016

Cours eigrp
Cours eigrpCours eigrp
Cours eigrp

Protocole EIGRP
Protocole EIGRPProtocole EIGRP
Protocole EIGRP

VTP(Virtual Trunking Protocol)
VTP(Virtual Trunking Protocol)VTP(Virtual Trunking Protocol)
VTP(Virtual Trunking Protocol)

Concepts et configuration de base de la commutation
Concepts et configuration de base de la commutationConcepts et configuration de base de la commutation
Concepts et configuration de base de la commutation


En vedette

Día paz
Día pazDía paz
Día paz
jomarmo

2011 francenumerique2020_objectifs
2011 francenumerique2020_objectifs2011 francenumerique2020_objectifs
2011 francenumerique2020_objectifs
Ministère de l'Économie et des Finances

Guide utilisateur google plus communaute by thierry vanoffe 29 décembre 2012
Guide utilisateur google plus communaute by thierry vanoffe   29 décembre 2012Guide utilisateur google plus communaute by thierry vanoffe   29 décembre 2012
Guide utilisateur google plus communaute by thierry vanoffe 29 décembre 2012
Thierry Vanoffe

Combien cela coûte de faire retaper une maison?
Combien cela coûte de faire retaper une maison?Combien cela coûte de faire retaper une maison?
Combien cela coûte de faire retaper une maison?Mira Lavandier

PLANEACION ESTRATEGICA
PLANEACION ESTRATEGICAPLANEACION ESTRATEGICA
PLANEACION ESTRATEGICA
marivel20031

Dimex SFCR
Dimex SFCRDimex SFCR
Dimex SFCR
JUAN AGUILAR

Dossier de présentation du film "La désintégration"
Dossier de présentation du film "La désintégration"Dossier de présentation du film "La désintégration"
Dossier de présentation du film "La désintégration"
Benoit Schlosberg

Actividades en el aula xxi
Actividades en el aula xxiActividades en el aula xxi
Actividades en el aula xxijuanjoreverte

Cartopartie de fuveau #1
Cartopartie de fuveau #1Cartopartie de fuveau #1
Cartopartie de fuveau #1
Jean-Paul CARMONA

Tob25 12pps
Tob25 12ppsTob25 12pps
Tob25 12pps
educarconjesus

2014 DIDAC Les réseaux sociaux pour dynamiser sa classe ?
2014 DIDAC Les réseaux sociaux pour dynamiser sa classe ?2014 DIDAC Les réseaux sociaux pour dynamiser sa classe ?
2014 DIDAC Les réseaux sociaux pour dynamiser sa classe ?
Natalie Sarrasin

Examen OrtográFico A La Ciudad
Examen OrtográFico A La CiudadExamen OrtográFico A La Ciudad
Examen OrtográFico A La Ciudad
crisc4

Actividadcrowdsourcing
ActividadcrowdsourcingActividadcrowdsourcing
Actividadcrowdsourcing
Alfredo Castañeda

Tuning
TuningTuning
Tuningoctoel


En vedette (20)

France
FranceFrance
France

Día paz
Día pazDía paz
Día paz

Elodie Mielczareck
Elodie MielczareckElodie Mielczareck
Elodie Mielczareck

Stage 3eme
Stage 3emeStage 3eme
Stage 3eme

2011 francenumerique2020_objectifs
2011 francenumerique2020_objectifs2011 francenumerique2020_objectifs
2011 francenumerique2020_objectifs

Guide utilisateur google plus communaute by thierry vanoffe 29 décembre 2012
Guide utilisateur google plus communaute by thierry vanoffe   29 décembre 2012Guide utilisateur google plus communaute by thierry vanoffe   29 décembre 2012
Guide utilisateur google plus communaute by thierry vanoffe 29 décembre 2012

Combien cela coûte de faire retaper une maison?
Combien cela coûte de faire retaper une maison?Combien cela coûte de faire retaper une maison?
Combien cela coûte de faire retaper une maison?

PLANEACION ESTRATEGICA
PLANEACION ESTRATEGICAPLANEACION ESTRATEGICA
PLANEACION ESTRATEGICA

Dimex SFCR
Dimex SFCRDimex SFCR
Dimex SFCR

Dossier de présentation du film "La désintégration"
Dossier de présentation du film "La désintégration"Dossier de présentation du film "La désintégration"
Dossier de présentation du film "La désintégration"

Actividades en el aula xxi
Actividades en el aula xxiActividades en el aula xxi
Actividades en el aula xxi

Compu training sa
Compu training saCompu training sa
Compu training sa

Cartopartie de fuveau #1
Cartopartie de fuveau #1Cartopartie de fuveau #1
Cartopartie de fuveau #1

Tob25 12pps
Tob25 12ppsTob25 12pps
Tob25 12pps

2014 DIDAC Les réseaux sociaux pour dynamiser sa classe ?
2014 DIDAC Les réseaux sociaux pour dynamiser sa classe ?2014 DIDAC Les réseaux sociaux pour dynamiser sa classe ?
2014 DIDAC Les réseaux sociaux pour dynamiser sa classe ?

Examen OrtográFico A La Ciudad
Examen OrtográFico A La CiudadExamen OrtográFico A La Ciudad
Examen OrtográFico A La Ciudad

Verbes en er
Verbes en erVerbes en er
Verbes en er

Actividadcrowdsourcing
ActividadcrowdsourcingActividadcrowdsourcing
Actividadcrowdsourcing

Présentation du CXP
Présentation du CXPPrésentation du CXP
Présentation du CXP

Tuning
TuningTuning
Tuning


Similaire à Prog commune

Projet boot loader avec le pic16f887_ppt
Projet boot loader avec le pic16f887_pptProjet boot loader avec le pic16f887_ppt
Projet boot loader avec le pic16f887_ppt
Mouhcine Nid Belkacem

Tp3 automate programmable siemens s7 200
Tp3 automate programmable siemens s7 200Tp3 automate programmable siemens s7 200
Tp3 automate programmable siemens s7 200
FATIMAZAHRAELGHEMARY

532357212ccf0
532357212ccf0532357212ccf0
532357212ccf0
Traore Sadio

Rapport de stage electronique sur les gab mobiles
Rapport de stage electronique sur les gab mobilesRapport de stage electronique sur les gab mobiles
Rapport de stage electronique sur les gab mobiles
Alioune Ndongo

F5 ltm administering big ip v11
F5 ltm administering big ip v11F5 ltm administering big ip v11
F5 ltm administering big ip v11
Amine Haddanou

TD_complet_reseau__CISCO__Packet Tracer.pdf
TD_complet_reseau__CISCO__Packet Tracer.pdfTD_complet_reseau__CISCO__Packet Tracer.pdf
TD_complet_reseau__CISCO__Packet Tracer.pdf
Ines Ben Hassine

Utilisation et programmation en c
Utilisation et programmation en cUtilisation et programmation en c
Utilisation et programmation en c
Cecilia Bevilaqua

Rapport projet final system reparti
Rapport projet final system repartiRapport projet final system reparti
Rapport projet final system reparti
Cheikh Tidiane DIABANG

Astuces cisco
Astuces ciscoAstuces cisco
Astuces cisco
CONNECT Tunisia

Configuration routeurs.pptx
Configuration routeurs.pptxConfiguration routeurs.pptx
Configuration routeurs.pptx
ZinaAknouche1

Rapport TME_semaine_7_KAID_NHEK
Rapport TME_semaine_7_KAID_NHEKRapport TME_semaine_7_KAID_NHEK
Rapport TME_semaine_7_KAID_NHEKBelkacem KAID

Fiche applicative WeOS manuel_simplifié - rev c
Fiche applicative WeOS manuel_simplifié - rev cFiche applicative WeOS manuel_simplifié - rev c
Fiche applicative WeOS manuel_simplifié - rev c
Fabian Vandendyck

Bill redirect manual_fr
Bill redirect manual_frBill redirect manual_fr
Bill redirect manual_frtopomax

Development and implementation of the protocol CANopen on the ezLINX platform...
Development and implementation of the protocol CANopen on the ezLINX platform...Development and implementation of the protocol CANopen on the ezLINX platform...
Development and implementation of the protocol CANopen on the ezLINX platform...
Amine Barrak

Tp voip
Tp voipTp voip
Tp voip
amalouwarda

Corrigé ccna1 chap10 couche application ccna cisco 5
Corrigé ccna1 chap10  couche application   ccna cisco 5Corrigé ccna1 chap10  couche application   ccna cisco 5
Corrigé ccna1 chap10 couche application ccna cisco 5abdoulaye camara

Petit potam slides-rtfm-ossir
Petit potam slides-rtfm-ossirPetit potam slides-rtfm-ossir
Petit potam slides-rtfm-ossir
LionelTopotam

Programmation de systèmes embarqués : Systèmes temps réel et PRUSS
Programmation de systèmes embarqués : Systèmes temps réel et PRUSSProgrammation de systèmes embarqués : Systèmes temps réel et PRUSS
Programmation de systèmes embarqués : Systèmes temps réel et PRUSS
ECAM Brussels Engineering School


Similaire à Prog commune (20)

Projet boot loader avec le pic16f887_ppt
Projet boot loader avec le pic16f887_pptProjet boot loader avec le pic16f887_ppt
Projet boot loader avec le pic16f887_ppt

Tp3 automate programmable siemens s7 200
Tp3 automate programmable siemens s7 200Tp3 automate programmable siemens s7 200
Tp3 automate programmable siemens s7 200

532357212ccf0
532357212ccf0532357212ccf0
532357212ccf0

Rapport de stage electronique sur les gab mobiles
Rapport de stage electronique sur les gab mobilesRapport de stage electronique sur les gab mobiles
Rapport de stage electronique sur les gab mobiles

F5 ltm administering big ip v11
F5 ltm administering big ip v11F5 ltm administering big ip v11
F5 ltm administering big ip v11

TD_complet_reseau__CISCO__Packet Tracer.pdf
TD_complet_reseau__CISCO__Packet Tracer.pdfTD_complet_reseau__CISCO__Packet Tracer.pdf
TD_complet_reseau__CISCO__Packet Tracer.pdf

Utilisation et programmation en c
Utilisation et programmation en cUtilisation et programmation en c
Utilisation et programmation en c

Rapport projet final system reparti
Rapport projet final system repartiRapport projet final system reparti
Rapport projet final system reparti

Astuces cisco
Astuces ciscoAstuces cisco
Astuces cisco

Configuration routeurs.pptx
Configuration routeurs.pptxConfiguration routeurs.pptx
Configuration routeurs.pptx

Rapport TME_semaine_7_KAID_NHEK
Rapport TME_semaine_7_KAID_NHEKRapport TME_semaine_7_KAID_NHEK
Rapport TME_semaine_7_KAID_NHEK

Fiche applicative WeOS manuel_simplifié - rev c
Fiche applicative WeOS manuel_simplifié - rev cFiche applicative WeOS manuel_simplifié - rev c
Fiche applicative WeOS manuel_simplifié - rev c

Bill redirect manual_fr
Bill redirect manual_frBill redirect manual_fr
Bill redirect manual_fr

Development and implementation of the protocol CANopen on the ezLINX platform...
Development and implementation of the protocol CANopen on the ezLINX platform...Development and implementation of the protocol CANopen on the ezLINX platform...
Development and implementation of the protocol CANopen on the ezLINX platform...

Tp voip
Tp voipTp voip
Tp voip

Corrigé ccna1 chap10 couche application ccna cisco 5
Corrigé ccna1 chap10  couche application   ccna cisco 5Corrigé ccna1 chap10  couche application   ccna cisco 5
Corrigé ccna1 chap10 couche application ccna cisco 5

Petit potam slides-rtfm-ossir
Petit potam slides-rtfm-ossirPetit potam slides-rtfm-ossir
Petit potam slides-rtfm-ossir

T pwifi
T pwifiT pwifi
T pwifi

Programmation de systèmes embarqués : Systèmes temps réel et PRUSS
Programmation de systèmes embarqués : Systèmes temps réel et PRUSSProgrammation de systèmes embarqués : Systèmes temps réel et PRUSS
Programmation de systèmes embarqués : Systèmes temps réel et PRUSS

kaid_nhek
kaid_nhekkaid_nhek
kaid_nhek


Dernier

05_UMT STAR_Vers une indexation de la longévité fonctionnelle en ovin lait
05_UMT STAR_Vers une indexation de la longévité fonctionnelle en ovin lait05_UMT STAR_Vers une indexation de la longévité fonctionnelle en ovin lait
05_UMT STAR_Vers une indexation de la longévité fonctionnelle en ovin lait
Institut de l'Elevage - Idele

Rénovation des prairies sans labour est-ce possible en bio.pdf
Rénovation des prairies sans labour est-ce possible en bio.pdfRénovation des prairies sans labour est-ce possible en bio.pdf
Rénovation des prairies sans labour est-ce possible en bio.pdf
idelewebmestre

Alternative - Complément au Tramway et 3ème lien de la ville de Québec
Alternative - Complément  au Tramway et 3ème lien de la ville de Québec  Alternative - Complément  au Tramway et 3ème lien de la ville de Québec
Alternative - Complément au Tramway et 3ème lien de la ville de Québec
Daniel Bedard

Alternative - Complément au Tramway et 3 ème lien de la ville de Quebec (PDF)
Alternative - Complément au Tramway  et 3 ème lien de la ville de Quebec (PDF)Alternative - Complément au Tramway  et 3 ème lien de la ville de Quebec (PDF)
Alternative - Complément au Tramway et 3 ème lien de la ville de Quebec (PDF)
Daniel Bedard

Note Agro-climatique et prairies n°4 - Juin 2024
Note Agro-climatique et prairies n°4 - Juin 2024Note Agro-climatique et prairies n°4 - Juin 2024
Note Agro-climatique et prairies n°4 - Juin 2024
idelewebmestre

QCM de révision pour la haute qualité.pdf
QCM de révision pour la haute qualité.pdfQCM de révision pour la haute qualité.pdf
QCM de révision pour la haute qualité.pdf
ffffourissou

02_UMT STAR_un nouveau biomarqueur de résilience basé sur les métabolites du ...
02_UMT STAR_un nouveau biomarqueur de résilience basé sur les métabolites du ...02_UMT STAR_un nouveau biomarqueur de résilience basé sur les métabolites du ...
02_UMT STAR_un nouveau biomarqueur de résilience basé sur les métabolites du ...
Institut de l'Elevage - Idele

01_UMT STAR_étude de la résilience et des compromis entre résilience et effic...
01_UMT STAR_étude de la résilience et des compromis entre résilience et effic...01_UMT STAR_étude de la résilience et des compromis entre résilience et effic...
01_UMT STAR_étude de la résilience et des compromis entre résilience et effic...
Institut de l'Elevage - Idele

03_UMT STAR_compromis entre résistance au parasitisme et efficience alimentai...
03_UMT STAR_compromis entre résistance au parasitisme et efficience alimentai...03_UMT STAR_compromis entre résistance au parasitisme et efficience alimentai...
03_UMT STAR_compromis entre résistance au parasitisme et efficience alimentai...
Institut de l'Elevage - Idele

04_UMT STAR_Étude de nouveaux caractères en lien avec la santé et le bien-êtr...
04_UMT STAR_Étude de nouveaux caractères en lien avec la santé et le bien-êtr...04_UMT STAR_Étude de nouveaux caractères en lien avec la santé et le bien-êtr...
04_UMT STAR_Étude de nouveaux caractères en lien avec la santé et le bien-êtr...
Institut de l'Elevage - Idele

PROVINLAIT - Bâtiment et bien-être estival
PROVINLAIT - Bâtiment et bien-être estivalPROVINLAIT - Bâtiment et bien-être estival
PROVINLAIT - Bâtiment et bien-être estival
idelewebmestre


Dernier (11)

05_UMT STAR_Vers une indexation de la longévité fonctionnelle en ovin lait
05_UMT STAR_Vers une indexation de la longévité fonctionnelle en ovin lait05_UMT STAR_Vers une indexation de la longévité fonctionnelle en ovin lait
05_UMT STAR_Vers une indexation de la longévité fonctionnelle en ovin lait

Rénovation des prairies sans labour est-ce possible en bio.pdf
Rénovation des prairies sans labour est-ce possible en bio.pdfRénovation des prairies sans labour est-ce possible en bio.pdf
Rénovation des prairies sans labour est-ce possible en bio.pdf

Alternative - Complément au Tramway et 3ème lien de la ville de Québec
Alternative - Complément  au Tramway et 3ème lien de la ville de Québec  Alternative - Complément  au Tramway et 3ème lien de la ville de Québec
Alternative - Complément au Tramway et 3ème lien de la ville de Québec

Alternative - Complément au Tramway et 3 ème lien de la ville de Quebec (PDF)
Alternative - Complément au Tramway  et 3 ème lien de la ville de Quebec (PDF)Alternative - Complément au Tramway  et 3 ème lien de la ville de Quebec (PDF)
Alternative - Complément au Tramway et 3 ème lien de la ville de Quebec (PDF)

Note Agro-climatique et prairies n°4 - Juin 2024
Note Agro-climatique et prairies n°4 - Juin 2024Note Agro-climatique et prairies n°4 - Juin 2024
Note Agro-climatique et prairies n°4 - Juin 2024

QCM de révision pour la haute qualité.pdf
QCM de révision pour la haute qualité.pdfQCM de révision pour la haute qualité.pdf
QCM de révision pour la haute qualité.pdf

02_UMT STAR_un nouveau biomarqueur de résilience basé sur les métabolites du ...
02_UMT STAR_un nouveau biomarqueur de résilience basé sur les métabolites du ...02_UMT STAR_un nouveau biomarqueur de résilience basé sur les métabolites du ...
02_UMT STAR_un nouveau biomarqueur de résilience basé sur les métabolites du ...

01_UMT STAR_étude de la résilience et des compromis entre résilience et effic...
01_UMT STAR_étude de la résilience et des compromis entre résilience et effic...01_UMT STAR_étude de la résilience et des compromis entre résilience et effic...
01_UMT STAR_étude de la résilience et des compromis entre résilience et effic...

03_UMT STAR_compromis entre résistance au parasitisme et efficience alimentai...
03_UMT STAR_compromis entre résistance au parasitisme et efficience alimentai...03_UMT STAR_compromis entre résistance au parasitisme et efficience alimentai...
03_UMT STAR_compromis entre résistance au parasitisme et efficience alimentai...

04_UMT STAR_Étude de nouveaux caractères en lien avec la santé et le bien-êtr...
04_UMT STAR_Étude de nouveaux caractères en lien avec la santé et le bien-êtr...04_UMT STAR_Étude de nouveaux caractères en lien avec la santé et le bien-êtr...
04_UMT STAR_Étude de nouveaux caractères en lien avec la santé et le bien-êtr...

PROVINLAIT - Bâtiment et bien-être estival
PROVINLAIT - Bâtiment et bien-être estivalPROVINLAIT - Bâtiment et bien-être estival
PROVINLAIT - Bâtiment et bien-être estival


Prog commune

  • 2. SL1000/SV8100 – TelPro, PC Pro, WebPro Utilisation des outils d’administration Page 2
  • 3. Interfaces de programmation • Programmation par Poste – Niveau Installateur • 2 niveaux client • 2 utilisateurs simultanés • WebPro – Niveau Installateur • 2 niveaux client • 1 x UserPro – admin • 128x UserPro - utilisateur • 4 utilisateurs simultanés • PCPro – Niveau Installateur • 1 utilisateur Page 3
  • 4. Programmation par Poste (TelPro) • Entrer en mode programmation – Speaker (HP) – #*#* – 12345678 – Hold (Attente) • Sortir – Mute (Muet)x 3 – Speaker Page 4 Hold = Enreg et Suiv Mute = Retour DND = Recherche Flash = Effacer Navigateur : Gauche= recher gauche Droite = recher droite Haut = port suivant Bas = port précédent Enter = Enreg et Suiv
  • 6. PCPro Wizards (Easy Edit) : Cet onglet du menu de programmation permet une configuration plus rapide et plus simple, elle est traduite en français. System Data: Onglet dans lequel on retrouve la totalité du menu programmation (PRG) – mêmes adresses programmes que WebPro et poste Fournit l'historique des modifications, non sauvegardées et/ou non transférées (upload) Page 6
  • 7. − − − − − Upload et download de la configuration des coffrets Sauvegarde de la configuration sur fichiers pour utilisations ultérieures Update automatique du firmware à distance Capture de messages de niveau bas Console de déblocage PCPro Page 7
  • 8. PCPro Au lancement du programme de configuration SL1100 PcPro vous devez entrer un nom d’utilisateur et un mot de passe. Plusieurs comptes sont possibles. tech 12345678 Page 8
  • 10. Création d’un nouveau compte PcPro Cliquer sur : Page 10
  • 11. Ajout... 1 Création d’un nouveau compte PcPro (suite) Ajout User q Installer Mode Décocher Les 2 cases Page 11
  • 12. PCPro – Connexion par défaut Les comptes de connexion et les mots de passe peuvent être sauvegardés Adresse IP CCPU :PRG 10-12-01 (Défaut 192.168.0.10) Adresse IP IPLA : PRG 10-12-09 (Défaut 172.16.0.10) Note Subnet Mask pour CCPU et Gateway PRG 10-12-02 Subnet Mask pour IPLA PRG 10-12-10 Toujours faire un download avant programmation (et ou) • Utiliser un Script Page 12
  • 13. PCPro-Connexion 2 1 2 1. Cliquer sur ‘’Connect’’ 2. La connexion est réalisée Attention à ce stade les données client ne sont pas chargées Page 13
  • 14. PCPro – Donwload / Upload Chargement des données Client (Download) Mode Delta (Upload) Déconnecté Connecté Remarque : Après un Mode Delta, il est impératif de se déconnecter pour une prise en compte totale des paramètres modifiés. Page 14
  • 16. PCPro-3 NIVEAUX de Programmation On choisira toujours le mode Avancé pour avoir la totalité de la programmation Page 16
  • 17. Pcpro-Configuration des cartes (Blades) Aller dans Coffrets puis clic droit pour sélectionner une carte Page 17
  • 18. PCPro- Upload Cliquer ici pour envoyer les données modifiées Page 18
  • 19. PCPro - Upload Rappel : N’oubliez pas de vous déconnecter et d’attendre que les données soient converties sur la CCPU avant de continuer. Lors du changement du pays par défaut, de la modification d’une Adresse IP. Ces actions exigent un redémarrage du système. Page 19
  • 20. Sauvegarde fichier client Pour faire une sauvegarde client : -Se connecter au système -Faire un Download -Cliquer sur File puis « Save as » -Sélectionner répertoire puis affecter un nom Attention: Pas de sauvegarde automatique Page 20
  • 21. PCPro – Fonctions – Copier et coller Pages Wizard Copie de cellule - Ctrl C Sélection Cellules - Shift +Ctrl + flèche bas Coller Cellule - Ctrl V Editer la première ligne Ctrl Q incrémentation par 1 Page 21
  • 22. SL1000/SV8100- Mise en Service Procédure Obligatoire Page 22
  • 23. Installation • 1) Installation des cartes physiques • 2) Remise à zéro du système • 3) Connexion au système via PC Pro. • 4) Faire un Download des données du PBX • 5) Utiliser « Run Script » pour charger les données France (Script France V2). • 6) Faire un Upload puis Déconnexion • 7) Utiliser « Run Script » pour valider la messagerie Vocale (VM Script + MemDB) pour le SL. Manuel pour le SV. • 8) Se reconnecter puis Refaire un Upload, puis Déconnexion • 9) Attendre 10 secondes et faire un Arrêt / Marche du PBX. Page 23
  • 24. Mise en service (Suite) - Vérification du bon fonctionnement - Transfert d’un fichier licence -Création de la télégestion Page 24
  • 25. Mise en service 1. Reload (Remise à zéro du PBX) : a) PBX éteint b) Appuyer sur le bouton LOADSW (Rouge) de la carte CPU et mettre sur ON en maintenant le bouton LOADSW. c) Relâcher le Bouton LOADSW après 10 secondes puis laisser démarrer le PBX. Page 25
  • 26. Mise en service 2. Connexion au PBX et chargement A. Paramètres de connexion B. Se connecter C. Chargement (Download) CA tech 1..8 Page 26
  • 27. La fenêtre Scripts apparaît Mise en service 3. Transfert du Fichier Script . Avant le transfert du fichier, il est préférable de mettre à l’heure le PBX en cliquant sur Time Setting (vérifier heure PC) Cliquer sur Run Script : Page 27
  • 28. Mise en service (Transfert du Script) B. Ne pas cocher ‘Generate log file’ C. Ouvrir et sélectionner le dossier dans lequel se trouve le fichier ‘Script_France. Le fichier se trouve Dans le répertoire d’installation du PC Pro. Page 28
  • 29. Mise en service (Transfert du Script) D. Cliquer sur ‘Run’. (le nom du Bouton se nomme maintenant Generate) E. Cliquer sur Cancel pour fermer la fenêtre . F. Fermer la fenêtre. F E Page 29
  • 30. Mise en service (Transfert du Script) G. Cliquer sur Upload. H. Sélectionner le mode delta (4ème onglet). I. Si le message apparaît cliquer sur OK. I G H Remarque: Attendre que le Script soit bien envoyé et se déconnecter Page 30
  • 31. Mise en service (Transfert du Script) J. Tests fonctionnels du Script. a. Faire le 0 pour prise de Ligne b. Faire le 9, le poste PO 200 doit sonner c. Appuyer sur la touche H-P, le H-P doit être opérationnel. Page 31
  • 32. Validation de la messagerie vocale « InMail » Pour valider la messagerie vocale, vous devez utiliser un autre script nommé « VM script + MEMDB.pcs » Une fois validé 16 ports seront validés et mis dans le gropue département 32 et le numéro d’appel du serveur est le 555 par défaut. Page 32
  • 33. • Run script • Country defaults – UK_V1 • InMail script – VM Script – VM Script + MEMDB • Codes de service par défaut – On peut retourner aux codes du SV8100 Page 33
  • 34. Run Scripts • Suivre les instructions : – Se connecter et faire un download – Toujours faire un download récent – Cliquer sur Run Script et faire votre sélection (Messagerie Vocale comprise) – Exemple Messagerie Vocale sans carte MEMDB – – Upload puis déconnecter Page 34
  • 35. Validation Messagerie Vocale (SV8100) Page 35 Utiliser les VM Scripts
  • 36. InMail • 2 scripts – VM_Script - pour un seul coffret sans carte MEMDB • Installe au port 33 • sans MEMDB 8 InMail ports – 2 hardware + 6 licencés – VM_Script + MEMDB – pour un coffret ou plus avec carte MEMDB • Installe au port 105 dernier port logique • Avec la MEMDB maximum de 16 InMail ports – 2 hardware + 14 licencés – IMPORTANT Si la carte InMail est installée sans la carte MEMDB (port 33) et que la carte MEMDB est installée par la suite, déprogrammation sur le port 105. Page 36
  • 38. PCPro Génération d’un fichier off-line Aller sur File / New / SL1100 R150 Page 38
  • 39. PCPro Programmation IP carte UC et VoIP Page 39
  • 40. 1 2 3 4 PCPro Programmation des abonnés Configuration de base 1. Ports postes « non modifiables ». 2. Numéros internes des Abonnés. 3. Noms des Abonnés. 4. Prise de ligne Auto: permet à un abonné de ne pas faire l’indicatif de prise de ligne. 5. De base tous les abonnés font partis du GRP interception 1. il y a de 1 à 32 GRP. 5 6 7 Page 40
  • 41. 8. Grp de parcage de 1 à 64 9. Voir menu GRP Dept. 10. Voir Menu Grp Dept 8 9 10 11 12 13 14 15 PCPro Programmation des abonnés Configuration de base 11. Paramètre modifiable uniquement via PCPro 12. Au 2éme Appel : a. sonnerie sur poste b. pas de sonnerie c. Bip sur H-P… 13. Ce qui s’affiche à l’ écran a. Conférence b. Transfert 14. Ce qui s’affiche à l’ écran. a. Notification MEVO b. Rappel 15. A activer pour les abonnés analogique désirant le CLIP Page 41
  • 43. PCPro Programmation des abonnés Configuration de base Dans la colonne identification RNIS Le numéro que l’abonné doit émettre au correspondant extérieur. Exemple: 200 émettra le 0146671680. Toujours ne rentrer que 9 chiffres (sans le 0) Page 43
  • 44. PCPro Programmation des abonnés Fonctionnalités avancées De base tous les abonnés ont la classe de service 1 pour tous les modes. Il y a 15 classes de services, par contre un poste ne peut avoir qu’une seule classe de service. Page 44
  • 45. PCPro Programmation des abonnés Fonctionnalités avancées Tous les parametres de la colonne 1 sont affectés aux abonnés. En cas de besoin d’un abonné modifier une autre CS et l’affecter au poste. Page 45
  • 48. PCPro Programmation des abonnés Renvoi d’appel fixe Il est possible de créer un renvoi fixe en fonction de l’ état du poste: Remarque: en cas de renvoi manuel par le poste cette programmation est inhibée. Page 48
  • 49. PCPro Programmation des abonnés Paramétrages des touches Postes Postes Postes Multilignes Programmation touches de fonction: Sélectionner la tranche ou est connecté le poste: exemple le poste 200 est connecté Sur le port 001. Il faut donc sélectionner Ports de 001-050 N° de touche 01 = Ligne 1 02 = Ligne 2 03 = Ligne 3 04 = Ligne 4 05 = Touche d’Appel 07 = Renvoi immédiat 09 = Mevo 11 = Mode J/N Page 49
  • 50. PCPro Programmation des abonnés Paramétrages des touches Création de touche d’appel de supervision et d’interception: En effet, la touche ‘DSS/une touche’, permet d’appeler mais pas d’intercepter un appel. 1. Création d’une touche ‘Poste Virtuel’ = 204 sur le Poste 200 2. Dans le Menu Poste Virtuel mettre le Mode Virtuel à DSS 2 1 Remarque : il est préférable de mettre tous les PI en Mode Virtuel DSS. Page 50
  • 51. PCPro Programmation des abonnés Paramétrages des touches et Options Se reporter sur le Manuel de service Page 51
  • 52. 1. Type de terminal : 2. ID vers module externe: pour affichage du CLIP sur PS - lorsqu’il s’agit d’un PS raccordé - lorsqu’il s’agit d’un FAX, Modem, TPE ou Mevo PCPro Programmation des abonnés Postes simples 1 2 Remarque : Pour supprimer le double appel, il faut créer une CS et décocher l’Option puis affecter cette CS au(x) Poste(s). Page 52
  • 53. PCPro Programmation des abonnés Paramètre commun Appel Sortant Appel Entrant Attente et transfert Page 53
  • 54. PCPro Programmation des abonnés Temporisation Tempo système Tempo tonalité et service Page 54
  • 55. PCPro Programmation des abonnés Temporisation 1. Indiquer la destination Interne ou externe 2. Tempo d’appel de 0 à 64800 secondes - ‘0’ appel sans tempo. Page 55
  • 56. PCPro Programmation des abonnés Temporisation Permet de créer un Grp d’appel sur H-P Les postes 204 et 210 font partis du même Grp De n’importe quel poste faire 751 + ZONE 1, les postes du GRP se mettent en H-P. Pour récupérer l’appel via un PI : Décrocher le combiné Interc GRP ou code de service Page 56
  • 57. PCPro Programmation des abonnés Temporisation Les postes 204 et 210 font partis du même Grp de Parcage Pour mettre un appel en Parcage 831 et position de 01 à 64 et pour le récupérer d’un poste du même GRP 861 puis position. Page 57
  • 58. 1 2 3 4 5 PCPro Programmation des abonnés Temporisation La conférence permet 32 Participants sur 4 GRP, mais il est possible de créer un GRP de 32 Participants. Chaque GRP est joignable depuis l’ extérieur en dédiant une SDA. Config conférence à distance 1. 2. 3. 4. 5. SDA dédiée au GRP PWD pour joindre la conférence Le Nb de participants : Max 32 Durée Max peut aller jusqu’à 64800 Sec Alerte peut aller jusqu’à 64800 Sec CS Conférence : autorisation de la conférence aux Classes de Services Page 58
  • 59. PCPro Programmation des abonnés Mobile Extension La capacité du M.E est de 25% du Nombre de PORT TDM (postes uniquement) du PBX EXP: si il y a 20 Ports, on pourra créer 5 M.E 1° Indiquer quelle NAC Remarque : le 211 est un Abonné Fictif. 2° NAC avec GSM Page 59
  • 60. PCPro Programmation des abonnés Mobile Extension 3° Créer un Virtuel en renvoi immédiat vers le GSM 4° Créer un GRP IRG avec Poste + Abonné fictif. 5° Affecter l’IRG à l’acheminement d’appel Page 60
  • 61. PCPro Programmation des abonnés Abonnés Virtuels Il est possible de créer 50 abonnés Virtuels De base il n’y a pas de numéro interne affecté. Page 61
  • 62. PCPro Groupements GRP Département 1° Il y a 32 Grp Dpt primaire, un abonné ne peut faire parti que d’un seul Grp. Pas de limitation de nombre de poste. De base il n y’a pas de numéro interne. Le Grp est joignable en interne ou externe. 2° les 32 dpt Primaire ont chacun un Grp Secondaire, un abonné peut faire parti de tous les GRP Secondaire. Limitation de 16 abonnés par Grp secondaire. les numéros internes sont affectés au Grp Primaire. Le Grp est joignable en interne ou externe. 3° Code de service: 750 1 Absent 750 0 Présent Page 62
  • 63. 1. Sélectionner un GRP 2. 3. Indiquer un Nom Indiquer un numéro interne 4. Cycle d’appel : Grp Prioritaire = Linéaire Grp Circulaire = Cyclique 1 2 3 4 PCPro Groupements GRP Département 5. Stop au dernier = fait sonner le dernier du Grp Circulaire = reprend le cycle. 6. Manuel = prioritaire ou Circulaire Toutes sonneries = Grp General 7. Valider sur tous les Grp 8. Ne pas toucher 9. Permet d’autoriser un nombre Maximum d’appelant en attente 10. Tempo entre membres 5 6 7 8 9 10 Page 63
  • 66. PCPro Groupements GRP IRG Un Grp IRG est de type Collectif uniquement. Il y a 25 Grp IRG, un abonné peut faire parti de tous les Grp. On peut intégrer 32 Abonnés dans un IRG. Un IRG ne peut être appelé directement (n’a pas de numéro interne) Pour le sous Menu : Type de service entrant voir Menu SDA Pour les sous Menu: Cible 1 – 2 IRG Normal: sont dédiés au LR ana Pour le sous Menu : Délai non réponse : pour LR ana Page 66
  • 67. PCPro Groupements GRP IRG Affectation des abonnés aux différents GRP Remarque : Ne pas toucher au GRP 001, car il sert au retour PO sur non réponse et SDA non connue. Page 67
  • 68. PCPro Restriction d’Accès Tables communes Chiffres Autorisés commun (10 entrées) Chiffres Interdits commun (10 entrées) Tables internationales Interdit international (10 entrées) Permis international (20 entrées) Tables de restriction Tables interdits (4 tableaux de 60 entrées chacun) Tables d’autorisation Tables autorisés (4 tableaux de 60 entrées chacun) Chiffres maximum composés Tableau du nombre de chiffres (4 entrées) Page 68
  • 69. PCPro Restriction d’Accès Affectation des restrictions postes: Tous les postes ont la table de restriction 2 et pour tous les modes et tous les accès sont ouverts. Affectation des restrictions Lignes: Toutes les lignes ont la table de restriction 1 et pour tous les modes Page 69
  • 71. PCPro Restriction d’Accès X Restreint uniquement les 06 de la NAC. Restreint les 06 de la NA Groupe Si l’on affecte à un abonné, il ne pourra être joint. Page 71
  • 72. PCPro Temporisation Permet de modifier toutes les temporisations système On retrouve des temporisations sous d’autre Menu: EX: Menu Poste Page 72
  • 73. PCPro Numéro Abrégé . 1000 NAC . 1000 NA divisible sur 64 Grp . Filtrage sur numéro connu Accès de ligne : configuration des numéros dans la liste sans le préfixe Accès Interne : configuration avec le Préfixe Attribution de la tranche 1200 à 1299 au Grp 2 L’abonné 204 a 100 Numéros abrégés de plus. Page 73
  • 74. 1. 2. 3. PCPro Numéro Abrégé Numéro sans préfixe car Mode d’appel Accès de Ligne Nom qui s’affichera sur les postes Transfert interne vers Grp IRG ou Externe avec Préfixe Code de service : NAC = #2 de 000 à 999 NA Grp = #4 de 000 à 099 pour notre exemple Page 74
  • 75. PCPro Mode Jour / Nuit 8 modes de service ou modes horaire Sélection manuelle mode jour/nuit Touche de fonction : Mode Jour/Nuit (09) + Mode 1 à 8 Touche de fonction : Mode Jour/Nuit (09) + 0 = Toggle-Key Manuellement : Service code 818 + Mode (1 = jour) Sélection automatique du mode jour/nuit 10 Cycles Horaire programmable sur 20 périodes 1 Cycle à attribuer à une journée 1 mode par période Page 75
  • 76. PCPro Mode Jour / Nuit 4 Groupes de mode de service Les postes et les Lignes peuvent être associés aux Groupes de mode de service Pas dans Wizards mais uniquement dans System Data: 12-05 et 12-06 Standard : chaque poste et chaque Ligne est associé au Groupes de service 1 Tous les réglages dans Wizards sont associés au Groupes de service 1 Page 76
  • 77. PCPro Mode Jour / Nuit Correspond au mode paramétré dans Menu SDA Page 77
  • 78. PCPro Mode Jour / Nuit Attribution d’un Cycle Horaire à un jour de l’année du 1er janvier au 31 décembre Programmation de touche en service 0. Ex: gamme de 1 à 2, en appuyant sur la touche, on passes du mode 1 au mode 2 puis 1..etc Remarque : il y a 32 Groupes de mode de service Les postes et les Lignes peuvent être associés aux Groupes de mode de service Pas dans Wizards mais uniquement dans System Data: 12-05 et 12-06 Standard : chaque poste et chaque Ligne sont associés au Groupe de service 1 Tous les réglages dans Wizards sont associés au Groupe de service 1 Page 78
  • 79. PCPro Accès Externes Général Préfixe de prise de ligne Tous les paramètres nécessaires ont été transférés via le Script Correspond à une des 15 tables de discrimination ID de l’appelant par ligne Permet de modifier le train de sonnerie par ligne Page 79
  • 80. PCPro Accès Externes Routage Grp Ligne Routage de ligne permet : Le débordement, l’autorisation et l’interdiction de ligne aux postes Affectation de ligne à un Grp de ligne Route 1 unique Route 2 en débordement sur route 1 (mettre 1XXX, car XXX étant une des 100 Routes du tableau (1001 vers route 1) Affectation d’une table de route à un poste en fonction du mode Remarque : Pour tester Ligne par ligne l’indicatif est 805 puis XXX Page 80
  • 81. PCPro Accès Externes Divers Menu Permettant : le routage, l’autorisation du transfert par ligne Menu Permettant : Config de base, Paramétrage, tempo pour LR Analogique Menu temporisation : Rappel du Menu Temporisation Menu Plan d’accès : Ne pas toucher Menu Taxation : Taxation sur RNIS déjà paramétrée Permet l’affichage du coût Page 81
  • 82. PCPro Accès Externes Type de service entrant Le type de service entrant est paramétrable sous différent menu. Il y a un modèle de service pour chaque type de ligne Normal pour IRG DIL pour Ligne Analogique SDA (DID) pour RNIS Page 82
  • 83. PCPro Accès Externes Lignes analogiques Acheminement des Accès DIL : Cible 1 : Abonné Abonné Virtuel Grp de Poste Cible 2 : Grp IRG Délai de non Réponse pour Normal et DIL Page 83
  • 84. PCPro Accès Externes Accès RNIS - Configuration des SDA_DID - Configuration de base - 800 SDA possibles - 8 modes horaires - 3 cibles par SDA - Choix de l’IRG de replis - Attribution des SDA – Postes – Groupe de poste – Groupe de sonnerie (IRG) – Choix des MOH Page 84
  • 85. 1 2 3 PCPro Accès Externes Accès RNIS 1. Paramétrage définit par Grp de Ligne 2. Nombre de chiffre à analyser à la réception 3. Transfert vers Grp IRG sur Numéro non connu Page 85
  • 86. PCPro Accès Externes Accès RNIS 1. Vérification du Slot 2. Port de la carte 3. Mettre TO ou SO, et Non validé si aucun TO raccordé 4. Toujours mettre en P-MP 5. Toujours mettre 1 6. CLIP Sortant activé 7. Envoi en Chevauchement ou Bloc 1 2 3 4 5 6 7 Remarque : Un changement de paramètre fait un Reset de la carte Page 86
  • 87. PCPro Accès Externes SDA Il y a 800 Tableaux SDA, que l’on peut repartir en 8 Modes. Table de zone 01 : du tableau 1 à 50 Table de Zone 02 : du tableau 51 à 100 Tableau Zone 03 : du tableau 101 à 150 Page 87
  • 88. PCPro Accès Externes SDA Affectation d’une table de Zone SDA à un Grp de ligne en fonction du Mode Le Grp de ligne 001 à une table de zone SDA différente pour chaque Mode. Tous les autres Grp de ligne ont la table de Zone SDA 1. Donc les sda paramétrées entre 1 et 200 voir ‘Slide’ Précédent Page 88
  • 89. 5. Options de transfert si Aucun, pas de retour PO PCPro Accès Externes SDA Affectation SDA et Acheminement d’appel. 1. Tableau des 800 SDA 2. Affectation d’une SDA 4 Chiffres 3. Possibilité de mettre un nom qui s’affichera sur poste 4. Possibilité de renseigner un Poste, un Virtuel, un Grp Dept, @XXX appel acheminé sur MEVO. 6 et 7. Possibilité de renseigner: - 1-100 = Groupe de sonnerie (IRG) - 102 = Messagerie vocale (InMail) - 201-264 = Groupe Dept 1 à 64 - 401 = DISA - 501-599 = Message (01-99) - 1000-1999 = numéros Abg 000 à 999 1 2 3 4 5 6 7 Page 89
  • 90. 6 et 7. Possibilités de définir des appels en attente 8 et 9. Musique à définir lorsqu’un appel est en attente 10. Débordement sur non réponse vers IRG Destination finale PCPro Accès Externes SDA 6 7 8 9 10 Page 90
  • 91. PCPro Musique d’attente et Message d’Accueil 1 Musique d’attente intégrée 99 Messages d’accueil Administration des messages : Par poste par Transfert de fichier .wav via WebPro Choix de la musique attente Interne : musique préenregistrée et non modifiable Externe: Jack sur CPU Tonalité de service : Bip VMDB : music attente téléchargeable. Page 91
  • 92. PCPro Musique d’attente et Message d’Accueil Enregistrement par poste: Taper 716 à l’écran s’affiche R:7 L:5 E:3 Taper 7 pour Enregistrer un message Taper 5 pour Ecouter un message Taper 3 pour Effacer un message Puis taper le message de 001 à 100 Page 92
  • 93. PCPro Musique d’attente et Message d’Accueil Transfert via WebPro : Le téléchargement des fichiers se fait via un Navigateur Internet. L’URL est http://@ip du SL1100. Une fois connecté taper: Utilisateur : user1 Password : 1111 Page 93
  • 94. 1. 2. 3. 4. 1 Sélection du message à diffuser pour la music d’attente de 1 à 100, en implicite c’est le 1. Téléchargement des fichiers pour message de 1 à 100 Téléchargement des fichiers pour Accueil des MEVO. Toujours cliquer sur Logout pour sortir du WebPro PCPro Musique d’attente et Message d’Accueil 2 3 4 Page 94
  • 95. 1. Sélection de la musique d’attente 2. Téléchargement des fichiers pour message de 1 à 100 c d Message de 1 à 100 PCPro Musique d’attente et Message d’Accueil a b a. b. c. d. Indiquer le message de 1 à 100 Chercher le fichier .wav, puis cliquer sur Upload Écouter un message Supprimer un message Format Audio CCiTT A-law : • Bit Rate 64kbps ; Echantillonnage 8 bits ; Mono; Taux échantillonnage 8 KHz Page 95
  • 96. a b PCPro Musique d’attente et Message d’Accueil 3. Téléchargement des fichiers pour Accueil des MEVO c a. Indiquer le message b. Chercher le fichier puis Upload c. Sélectionner le poste Format Audio CCiTT A-law : • Bit Rate 64kbps ; Echantillonnage 8 bits ; Mono; Taux échantillonnage 8 KHz Page 96
  • 97. PCPro Message file d’attente 2 messages de bienvenue par file d’attente 100 messages au total dont 1 dédié à la Music d’attente Les postes appelés sonnent continuellement pendant l’annonce L’appel peut être pris durant un message en cours Message d’accueil dans la file d’attente pour : Groupes de poste (départements) - Seulement si tous les postes sont occupés (aucun poste n’ayant commencé à sonner) Groupes de sonneries (IRG) - Toujours activée, fonction du démarrage programmé L’appelant peut être déconnecté après le dernier message Page 97
  • 98. 1. 2. 3. 4. 5. 6. 7. 8. IRG de 1 à 25 Au bout de combien de seconde le message démarrera (0 = non utilisé) Premier message d’accueil (de 1 à 100) Combien de fois le premier message est diffusé Deuxième message d’accueil (de 1 à 100) Combien de fois le deuxième message est diffusé Message diffusé entre le premier et le deuxième message Au bout de combien de seconde l’appelant est déconnecté PCPro Message file d’attente File d’attente IRG 1 2 3 4 5 6 7 8 Exemple : IRG 2 après 1 seconde diffuse le message 20 une fois, puis le message 21, 3 fois, et déconnexion de l’appelant après 180 secondes. Page 98
  • 99. 1. 2. 3. 4. 5. 6. 7. 8. Département de 1 à 32 Au bout de combien de seconde le message démarrera (0 = non utilisé) Premier message d’accueil (de 1 à 100) Combien de fois le premier message est diffusé Deuxième message d’accueil (de 1 à 100) Combien de fois le deuxième message est diffusé Message diffusé entre le premier et le deuxième message Au bout de combien de seconde l’appelant est déconnecté PCPro Message file d’attente File d’attente Département Remarque : Le message 101 est en implicite et non modifiable 1 2 3 4 5 6 7 8 Page 99
  • 100. PCPro Message file d’attente Permet de diffuser une message par rapport aux lignes Page 100
  • 101. PCPro Message file d’attente Exemple de message de file d’’attente 1. Numéro SDA 2. Destination IRG 2 avec Message d’attente 3. Destination Dpt 04 avec Message d’attente 2 1 3 Page 101
  • 102. PCPro Accueil automatique De base toutes les lignes sont autorisées Page 102
  • 103. 1 2 3 4 PCPro Accueil automatique 1. Message de 001 à 100 2. Choix de l’appelant 3. Routage vers Sous menu 4. Routage vers Destination du choix Page 103
  • 104. PCPro Accueil automatique Par ligne et mode Permet de transférer vers IRG de 1 à 25 Permet de transférer vers MEVO = 102 Permet de faire sonner sans retour = 103 Repli vers NAC en interne – il faut supprimer la prise de ligne auto des NAC IRG de 1 à 25 Page 104
  • 105. PCPro Messagerie vocale 120 BV Maximum, chaque BV est soumise à une licence. Accès à la messagerie : Bouton central du curseur sur poste Code de service *8 Numéro du groupe (555) + BV Touche MV 72- Admin System uniquement (boite 1) 4- Instruction 2- Annonce 8- Version InMail Page 105
  • 106. Taper : « 5 » Pour écouter les messages : - « 72 » Archive - « 3 » Supprimer Taper : « 74 » pour Message d’appel Général Taper : « 12 » pour écouter tous les messages Taper : « 67 » Options : - « 7 » Changement du Mot de Passe - - - « « « 6 » Notification sur un autre poste en parallèle 26 » Traitement des Appels 28 » horodatage – « 6 » pour Activer ou Désactiver PCPro Messagerie vocale Navigation par Code : Taper : « 16 » pour écouter la liste des nouveaux messages Taper : « 17 » pour écouter la liste des messages archivés Taper : « 77 » pour enregistrer un message et l’envoyer. Taper : « 76 » pour enregistrer son Nom Taper : « 4 » Modification des Messages d’Accueil - Taper de « 1 à 3 » pour Sélectionner le Message - Taper « 7 » Pour Enregistrer « 5 » Pour Ecouter « 3 » Pour Supprimer Page 106
  • 107. Options Boites Vocales PCPro Messagerie vocale Options Boites Vocales Programmation individuelle pour chaque boite vocale Boite vocale – Compteur des boites vocales dans InMail (max 512). Type BV – Définit si la boite vocale est considérée comme personnelle ou pour permettre un accès à une boite vocale de groupe définie par les membres d’un groupe département. Numéro BV – Numéro interne de la boite vocale, en général correspond au numéro de poste utilisant cette boite vocale. Ex, si vous voulez créer une boite vocale au poste 200, entrer ici le numéro 200. Nbre Message – Nombre de messages autorisés de 00 à 99. Ordre d’écoute des messages – Définit l’ordre d’écoute des messages, FIFO = 1er reçu,1er sortie, LIFO = dernier reçu, 1er sortie. Effacer/Sauvegarder auto messages – Définit si le message doit être sauvegardé ou efface quand il a été complètement écouté. Rétention message – Détermines combien de temps sont sauvegardés les messages. (0=infini, 1-90=jour). Beep enregistrement conversation – Le message 'Enregistrement’ suivi d’un beep sera entendu au début de l’enregistrement. Lampe message en attente – Valide ou non l’indication de message en attente. Accueil auto direct vers messagerie – si validé, un appelant externe vers l’accueil auto sera route directement vers la boite vocale. Transfert aveugle forcé – si validé, tout type de transfert sera converti en transfert aveugle pour la boite vocale. Horodatage automatique – si validé, la date et heure du message sera entendu après l’écoute du message. Administrateur système – définit la boite vocale comme Administrateur système, leur donnant des droits admin en se loggant sur leur boite vocale (SA (72)). Administrateur système – définit la boite vocale comme Administrateur système, leur donnant des droits admin en se loggant sur leur boite vocale (SA (72)). Option Numérotation – valide d’additionnelles options de numérotation (options à 1 chiffre). Permet l’association avec « Routage appel suivant BV » , « Dial Action Table ». Toutes les options sauf les temporisations. Sorte de mini standard auto pour une boite vocale. Page 107
  • 108. Options Boites Vocales PCPro Messagerie vocale Routage appel suivant – définit le routage d’appel boite vocale associé à une boite vocale, donnant un access pour des numérotations additionnelles si « Option de numérotation » est validé. Liste Répertoire – Spécifie quelle liste repertoire boite vocale est assigné. (0=pas de liste, 1-8=liste répertoire 1-8, *=toutes les listes.) Langage BV –définit le langage des messages guides de la boite vocale. Appel général – Valide la fonction appel général. (Non disponible en EU) Méthode appel général – Définit la méthode d’appel général, sonnerie non réponse ou immédiate. Type interface utilisateur téléphone – Définit si pour les messages guides les options sont numériques ou mnémoniques. Notification e-mail – Valide ou non la notification par e-mail des nouveaux messages dans la boite vocale. Note: l’information du système requiert des paramétrages dans Config SMTP InMail & Config POP3 InMail. Adresse E-mail – entrer l’adresse e-mail de destination de la notification. Note: l’information du système requiert des paramétrages dans Config SMTP InMail & Config POP3 InMail. Attachement message e-mail - définit si le message vocal doit être envoyé comme fichier joint avec la notification e-mail. Options Boites Vocales groupe InMail Ceci est le paramétrage des boites vocales de groupe dans InMail Boite vocale groupe (01-32) – Compteur des boites vocales de groupe. Numéro Boite Vocale – C’est le numéro interne défini pour la boite vocale. Lors de la création, ce numéro doit correspondre au numéro affecté pour le numéro pilote groupe département dans Options groupe département . Type BV – Définit le type maitre boite vocale. Les options sont Abonné ou Routage. Si elle est définit sur Routage le numéro Boite vocale devient le numéro routage boite vocale pour l’entrée correspondant a ce qui est dans routage boite vocale. Routage Boite Vocale – si définie comme routage boite vocale, voir ci-dessus, c’est le routage boite vocale auquel la boite vocale groupe est associée. Page 108
  • 110. PCPro Messagerie vocale C’est le numéro interne défini pour la boite vocale. Lors de la création, ce numéro doit correspondre au numéro affecté pour le numéro pilote groupe département dans Options groupe département . Touche à créer sur les postes notifiés Page 110
  • 111. F-Route: Ex : 1 TO et 1 passerelle GSM. Créer 2 groupes de ligne. PCPro Routage d’appel Il y a 2 Types de routage d’appel : - F-route pour router vers un Grp de ligne. - LCR pour modifier un numéro composé Page 111
  • 112. 1 2 3F-Route: PCPro Routage d’appel 1. Toutes les destinations doivent être renseignées. 2. Donner une table de 1 à 100 3. Simulation de tonalité possible Dans la table de route 0001 : affectation du Groupe de Ligne du T0. Dans la table de route 0002 : affectation du groupe de ligne de la Passerelle GSM. Page 112
  • 113. PCPro Routage d’appel LCR : Ex : Rajout du préfixe Operateur 8888 Aller en System Data Page 113
  • 114. 1. 2. 3. 4. Mettre les numéros qui seront routés vers l’operateur. Sélectionner Router vers groupe de ligne Indiquer le Groupe de Ligne Ligne de traitement de 1 à 15. PCPro Routage d’appel LCR : Page 114
  • 115. PCPro Routage d’appel LCR : Ligne de traitement : D = Dial 04 = Nombre de Digit à suivre 8888 = les chiffres rajoutés automatiquement par le System RE = envoi la suite de la numérotation Page 115
  • 116. LCR : 1 T0 et une passerelle GSM Activation du LCR 1. Indiquer le 06 2. Le Groupe de Ligne PCPro Routage d’appel 1 2 Page 116
  • 117. PCPro Taxation Paramétrage de la Taxation au fil de l’eau via LAN : Postes / lignes à ne pas taxer Page 117
  • 118. PCPro Taxation Test du Fil de l’eau avec HyperTerminal Création de la connexion Page 118
  • 119. PCPro Taxation Test de la connexion Page 119
  • 121. PCPro Télégestion Via ISDN sous PPP − Adaptateur terminal supportant PPP sous ISDN − DDI ou MSN transféré au 830 par le routage DDI − Sécurité (paramétrage avancé) • Pas de chiffrement • Pas de mot de passe chiffré − Paramétrage avancé TCP/IP • Usage interdit d’une passerelle standard sur le réseau distant • Adresse IP SL1000/SV8100 = 192.78.0.3 Page 121
  • 122. PCPro Télégestion Paramétrage du Système Une SDA dédiée est exigé. pour pallier à cela on va créer un Mode dédié à la télégestion. Dans notre exemple le 01.46.67.10.69 est affecté au PO. On va donc récupérer le 10.69 pour la télégestion. Changement du Nom pour le Mode 8. Mettre impérativement Télégestion. On prendra la ligne 1600 pour y affecter la SDA 10.69 Page 122
  • 123. PCPro Télégestion Paramétrage du System Affectation de la SDA à la ligne 400 et pour cible 1 mettre 830 qui correspond au N° Interne du Modem RNIS Pour basculer vers le Mode 8, l’interlocuteur devra mettre en attente puis taper 818-8 pour que Télégestion apparaisse sur son PN. Ou faire 818-8 d’un autre poste. Remarque : Ce paramétrage est obligatoire, et il doit être testé par la Hot-line Page 123
  • 124. PCPro Télégestion Paramétrage du PC : 1 Création de la connexion 2 3 Page 124
  • 125. 1 3 PCPro Télégestion Création de la connexion 2 4 Page 125
  • 126. PCPro Télégestion Création de la connexion 1 2 3 Page 126
  • 127. PCPro Télégestion Création de la connexion 1 2 3 Page 127
  • 130. PCPro Télégestion Test de la connexion Page 130
  • 131. SL1000-Upgrade Mise à jour version Software Page 131
  • 132. Mise à Jour SL1000 • Toujours utiliser le fichier : « SL1000 VX.XX PCPro for MEMBD.pkg ». • La nouvelle version est enregistrée dans la carte d’extension mémoire. Plus besoin d’une clé USB. • La mise à jour est identique en mode télémaintenance. Page 132
  • 133. Mise à jour logiciel • Remote upgrade – carte MEMDB requise • Charger le fichier PKG fourni – Si MEMDB est enlevé on revient à la version chargée dans la CPU • Reset automatique • La mise à jour prend 4 à 5 minutes Page 133
  • 134. • Séquence LED pour un Upgrade – Stage 1 Normal boot up (30-40 seconds) – Stage 2 Loading data (3 -3 ½ minutes) – Stage 3 Upload complete (until re-boot) – Stage 4 Re-boot System LED Coffret Page 134
  • 135. • Version Système – Touche Enter + 821 • Version • MAC • Hardware key Information version du Système Page 135
  • 137. Pré-Décroché MODE 1: Pré-Décroché et sonnerie parallèle sur le PO Page 137
  • 138. Mode 2: Sonnerie sur PO pendant 15sec puis Pré-Décroché et sonnerie sur PO Pré-Décroché Page 138
  • 141. Pré-Décroché Mode 3: Pré-Décroché puis sonnerie continue sur Po Page 141
  • 143. Diffusion d’un message de Nuit Formation NEC V1.2 - © Service Support 258 Page 143
  • 144. Accès Boite Vocale 717 Accès groupe de ligne 804 Accès Interphone 802 Accès ligne spécifique 805 Activation transfert externe par ligne 833 Annulation des Codes de Service communs 720 Annulation transfert externe par ligne 834 Appel général combiné 751 Appel général externe 803 Appel général interne groupe 801 Appel Voix 890 Appels entrants internes en mains-libres 821 Appels entrants internes en sonnerie 823 Blocage numérotation 700 Code de compte 891 Commutation appels Voix ou Sonnerie 812 Commutation mode sonnerie casque 788 Commutation service mode autre groupe 718 Commutation service mode par groupe 818 Composer dernier numéro appelé 816 Composer numéro sauvegardé 815 Conférence 826 Définir la destination de transfert externe par ligne 835 Désactivation appels sortants port de ligne 745 Destination transfert auto groupe département (Prog) 704 Codes de Service Page 144
  • 145. Ecoute des messages en Live 725 Effacer liste de rappel des derniers numéros 876 Effacer liste de rappel des derniers numéros sauvegardés 885 Entrée numéro abrégé poste 855 Forçage temporaire restriction 875 Forcer le signal décroché 809 Forcer Renvoi d'appels/Ne pas déranger 807 Groupe département toute sonnerie 780 Indication à usages multiples 883 Interception d'appel directe même groupe 856 Interception d'appel groupe spécifique 868 Interception d'appel même groupe 867 Interception d'appel poste spécifique 715 Interception d'appel tout groupe 869 Intrusion 810 Ligne de réponse spécifique 772 Login Programmation Système par Poste #*#* Message en attente 726 Message général VRS:Enreg/Effacer 712 Message général VRS:Lecture 711 Message VRS Lecture/Enreg/Effacer 716 Mise en attente (Annulation) 870 Mise en attente (Prog) 850 Mise en attente Groupe 832 Mode Casque 798 Musique de fond 825 Codes de Service Page 145
  • 146. Réglage heure système 828 Réglage volume sonnerie 829 Renvoi d'appels avec annonce VRS personnelle 795 Renvoi d'appels double sonnerie 842 Renvoi d'appels double sonnerie par type 786 Renvoi d'appels immédiat par type 782 Renvoi d'appels immédiats 848 Renvoi d'appels Occup/Non Rep par poste 794 Renvoi d'appels Occup/Non Rep par type 785 Renvoi d'appels Occupation/Non Réponse 844 Renvoi d'appels Suivez-moi 846 Renvoi d'appels sur non réponse 845 Renvoi d'appels sur non réponse par type 784 Renvoi d'appels sur non réponse vers messagerie 797 Renvoi d'appels sur occupation 843 Renvoi d'appels sur occupation par poste 792 Renvoi d'appels sur occupation par poste 793 Renvoi d'appels sur occupation par type 783 Renvoi d'appels sur occupation vers messagerie 796 Renvoi de tous les appels par poste 791 Renvoi externe par interphone 822 Renvoi vers Messagerie Validation/Annulation 790 Ne Pas Déranger 847 Ne Pas Déranger groupe département (Annuler) 708 Ne Pas Déranger groupe département (Prog) 707 Nom poste 800 Numéros abrégés (Commun) 853 Numéros abrégés (Groupe) 854 Parcage 831 Parcage poste 773 Présent/Absent Groupe Département 750 Prog Touches de fonction (Codes Normaux) 851 Codes de Service Page 146
  • 147. Répondre au PS si mise en attente 859 Réponse appel en attente/type pour PS 894 Réponse appel général externe 865 Réponse appel général interne 864 Réponse appel général même groupe 863 Réponse Message en attente 841 Réponse mise en attente Groupe 862 Réponse parcage 861 Réponse universelle 872 Sauvegarde donnée système #*#9 Second appel 779 Sonnerie Tandem 744 Transfert auto groupe département (Prog) 702 Transfert temporisé groupe département (Prog) 705 Type de sonnerie poste 820 Vérifier sonnerie poste 811 Codes de Service Page 147
  • 148. Codes de Service Codes de Service Du Script France SL Page 148
  • 149. Codes de service à 1 chiffre • Codes par défaut Page 149 3 Description Code Actif Appel échelonné 4 Signalisation poste occupé * Commutation Sonnerie/Voix 1 Attente # Message en attente 0 Appel voix 6 Accès Messagerie Vocale 5
  • 150. Codes de service raccourcis (1/2) Page 150 Description Code Original Nouveau code Code de Compte 891 ## Accès ligne spécifique 805 #0 Renvoi sur occupation 843 #1 Départ Numéro abrégé Commun/Poste 813 #2 Flashing sur ligne 806 #3 Départ Numéro abrégé Groupe 814 #4 Bis 816 #5 Parcage en attente 831 #6 Numéro abrégé poste (1 Touche) 761 #7
  • 151. Codes de service raccourcis (2/2) Description Code Original Nouveau code Conférence non supervisée 753 #8 Interception d'appel 872 #9 Interception d'appel groupe 867 *# Interception d'appel poste 715 ** Réponse message en attente 841 *0 Appel général combiné 751 *1 Réponse parcage d'appel en attente 861 *6 Accès Messagerie Vocale 717 *8 Annulation Codes de service Communs 720 *9 Page 151

Notes de l'éditeur

  1. Note – out of box default is 0 trunk access, Extensions have no name, only 4 DDI table areas setup (1-200,201...) Without MEMDB script installs from port 33 with MEMDB installs on port 105
  2. With out MEMDB no port allocation must exceed port 40
  3. Current script issue not changing these codes After default script change codes requires manual setting of 843 and 841
