Mécanismes de Contrôle de Congestion




Realisé :                             Proposé par :
KNADEL Idriss                        Mr Idboufker

                         2012/2013




                                                      1
                                                          1

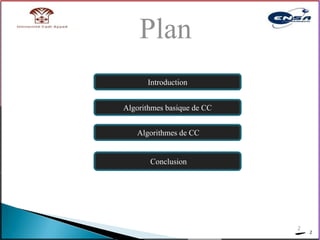

Plan
      Introduction


Algorithmes basique de CC


   Algorithmes de CC


       Conclusion




                            2
                                2

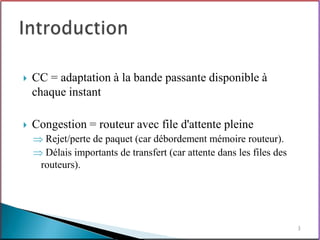

   CC = adaptation à la bande passante disponible à
    chaque instant

   Congestion = routeur avec file d'attente pleine
      Rejet/perte de paquet (car débordement mémoire routeur).
      Délais importants de transfert (car attente dans les files des
     routeurs).




                                                                       3

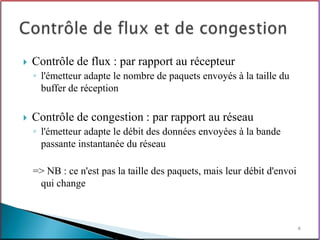

   Contrôle de flux : par rapport au récepteur
    ◦ l'émetteur adapte le nombre de paquets envoyés à la taille du
      buffer de réception

   Contrôle de congestion : par rapport au réseau
    ◦ l'émetteur adapte le débit des données envoyées à la bande
      passante instantanée du réseau

    => NB : ce n'est pas la taille des paquets, mais leur débit d'envoi
     qui change



                                                                          4

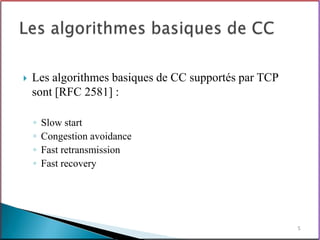

   Les algorithmes basiques de CC supportés par TCP
    sont [RFC 2581] :

    ◦   Slow start
    ◦   Congestion avoidance
    ◦   Fast retransmission
    ◦   Fast recovery




                                                       5

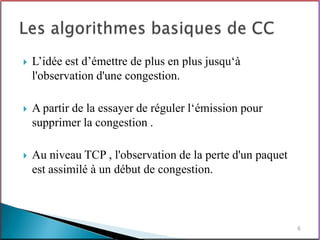

   L’idée est d’émettre de plus en plus jusqu‘à
    l'observation d'une congestion.

   A partir de la essayer de réguler l‘émission pour
    supprimer la congestion .

   Au niveau TCP , l'observation de la perte d'un paquet
    est assimilé à un début de congestion.



                                                            6

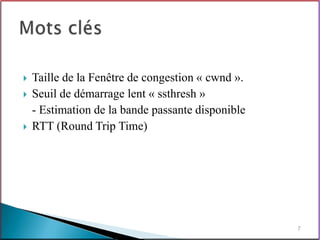

   Taille de la Fenêtre de congestion « cwnd ».
   Seuil de démarrage lent « ssthresh »
    - Estimation de la bande passante disponible
   RTT (Round Trip Time)




                                                   7

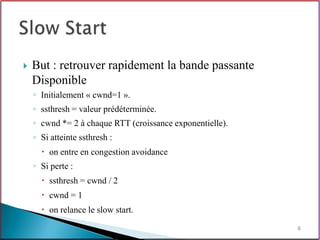

   But : retrouver rapidement la bande passante
    Disponible
    ◦ Initialement « cwnd=1 ».
    ◦ ssthresh = valeur prédéterminée.
    ◦ cwnd *= 2 à chaque RTT (croissance exponentielle).
    ◦ Si atteinte ssthresh :
       on entre en congestion avoidance
    ◦ Si perte :
       ssthresh = cwnd / 2
       cwnd = 1
       on relance le slow start.
                                                           8

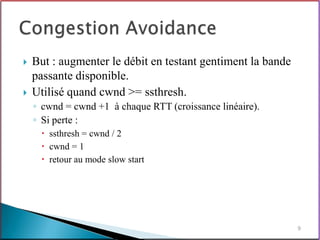

   But : augmenter le débit en testant gentiment la bande
    passante disponible.
   Utilisé quand cwnd >= ssthresh.
    ◦ cwnd = cwnd +1 à chaque RTT (croissance linéaire).
    ◦ Si perte :
      ssthresh = cwnd / 2
      cwnd = 1
      retour au mode slow start




                                                             9
10

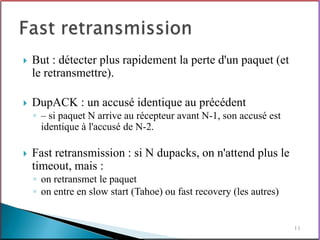

   But : détecter plus rapidement la perte d'un paquet (et
    le retransmettre).

   DupACK : un accusé identique au précédent
    ◦ – si paquet N arrive au récepteur avant N-1, son accusé est
      identique à l'accusé de N-2.

   Fast retransmission : si N dupacks, on n'attend plus le
    timeout, mais :
    ◦ on retransmet le paquet
    ◦ on entre en slow start (Tahoe) ou fast recovery (les autres)


                                                                     11

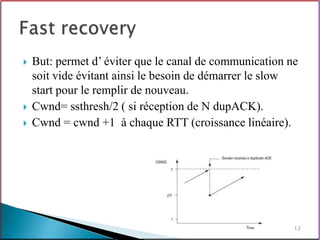

   But: permet d’ éviter que le canal de communication ne
    soit vide évitant ainsi le besoin de démarrer le slow
    start pour le remplir de nouveau.
   Cwnd= ssthresh/2 ( si réception de N dupACK).
   Cwnd = cwnd +1 à chaque RTT (croissance linéaire).




                                                         12

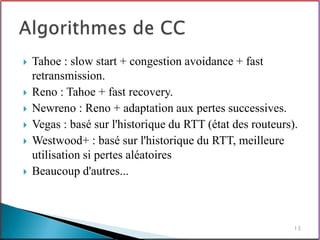

   Tahoe : slow start + congestion avoidance + fast
    retransmission.
   Reno : Tahoe + fast recovery.
   Newreno : Reno + adaptation aux pertes successives.
   Vegas : basé sur l'historique du RTT (état des routeurs).
   Westwood+ : basé sur l'historique du RTT, meilleure
    utilisation si pertes aléatoires
   Beaucoup d'autres...



                                                            13

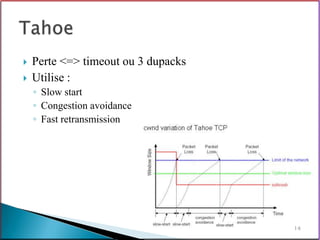

   Perte <=> timeout ou 3 dupacks
   Utilise :
    ◦ Slow start
    ◦ Congestion avoidance
    ◦ Fast retransmission




                                     14

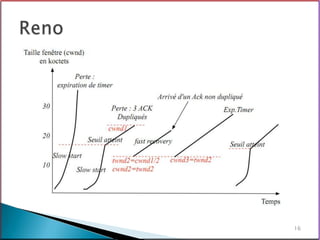

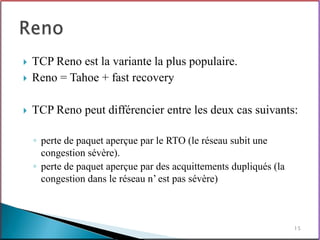

   TCP Reno est la variante la plus populaire.
   Reno = Tahoe + fast recovery

   TCP Reno peut différencier entre les deux cas suivants:

    ◦ perte de paquet aperçue par le RTO (le réseau subit une
      congestion sévère).
    ◦ perte de paquet aperçue par des acquittements dupliqués (la
      congestion dans le réseau n’ est pas sévère)



                                                                    15
16

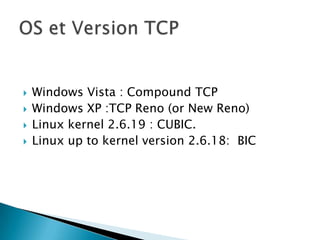

   Windows Vista : Compound TCP
   Windows XP :TCP Reno (or New Reno)
   Linux kernel 2.6.19 : CUBIC.
   Linux up to kernel version 2.6.18: BIC

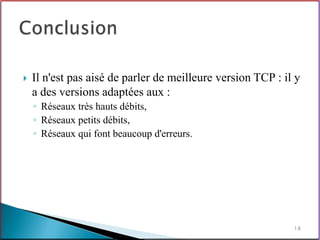

   Il n'est pas aisé de parler de meilleure version TCP : il y
    a des versions adaptées aux :
    ◦ Réseaux très hauts débits,
    ◦ Réseaux petits débits,
    ◦ Réseaux qui font beaucoup d'erreurs.




                                                             18

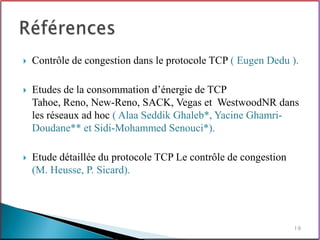

   Contrôle de congestion dans le protocole TCP ( Eugen Dedu ).

   Etudes de la consommation d’énergie de TCP
    Tahoe, Reno, New-Reno, SACK, Vegas et WestwoodNR dans
    les réseaux ad hoc ( Alaa Seddik Ghaleb*, Yacine Ghamri-
    Doudane** et Sidi-Mohammed Senouci*).

   Etude détaillée du protocole TCP Le contrôle de congestion
    (M. Heusse, P. Sicard).
