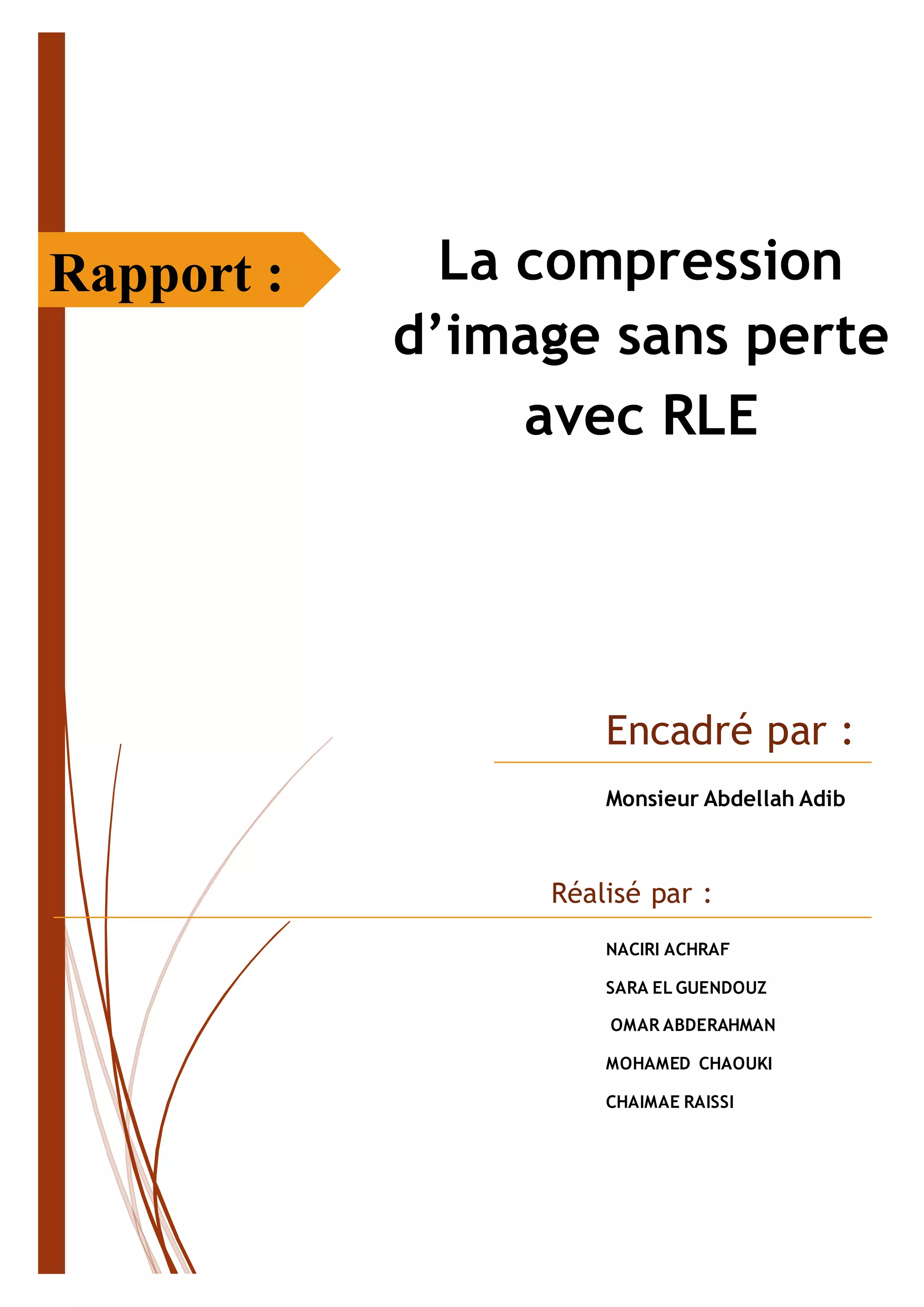

1. Rapport :
Encadré par :
Monsieur Abdellah Adib
Réalisé par :
NACIRI ACHRAF
SARA EL GUENDOUZ
OMAR ABDERAHMAN
MOHAMED CHAOUKI
CHAIMAE RAISSI
La compression
d’image sans perte
avec RLE
2. 1
Sommaire :
Remerciement :................................................................................................ 3
Introduction ................................................................................................... 4
Conception du mini-projet :................................................................................... 5
Objectif : .................................................................................................... 5
Déroulement du mini-projet :............................................................................... 5
La compression d’image ....................................................................................... 6
L’utilité de la compression ? ................................................................................ 6
Sur quoi se base la compression d’images ? ................................................................ 6
Compression physique ou logique ? ......................................................................... 6
Compression symétrique ou asymétrique ? ................................................................. 6
Les types de compression ? .................................................................................... 7
Algorithme de compression sans perte (Lossless) :........................................................ 7
Algorithme de compression avec perte (Lossy) : .......................................................... 7
Le codage de Huffman : ....................................................................................... 8
Principe du fonctionnement :............................................................................... 8
Illustration : ................................................................................................. 8
Le Run-lenght encoding ou RLE : .............................................................................. 9
Principe du fonctionnement :............................................................................... 9
Illustration : ................................................................................................. 9
Les formats d’images :........................................................................................ 10
Répartition des formats d’images :........................................................................ 10
Le Bitmap................................................................................................. 10
Le vectoriel............................................................................................... 10
Des exemples de formats d’images :......................................................................... 11
Format BMP : ............................................................................................... 11
En-tête du fichier :....................................................................................... 11
En-tête du bitmap........................................................................................ 12
Palette : .................................................................................................. 12
Format TIFF : ............................................................................................... 13
Structure du format TIFF :............................................................................... 13
Comparaison entre TIFF et BMP : .......................................................................... 15
Critères de performances d’algorithme de compression :................................................... 16
Proposition d’un nouveau format d’image << IRM >> : ...................................................... 17
Principe de IRM : ........................................................................................... 17
Entête de IRM : ............................................................................................. 17
Conception UML : Diagramme d’utilisation de l’interface graphique....................................... 18
Les logiciels utilisés : ......................................................................................... 19
Les fonctions principales du programme : ................................................................... 20
4. 3
Remerciement :
Nous adressons nos remerciements aux
personnes qui nous ont aidé dans la réalisation
travail .
En premier lieu, nous tenons à remercier et
exprimer notre sincère gratitude à Mr.Abdellah
ADIB qui notre encadreur ,professeur et orienteur
pour ses efforts , ses aides , sa compréhension et sa
générosité inestimable et non-conditionné durant
notre formation et également dans ce mini-projet .
Nous tenons à remercier aussi Mr. Noureddine
MOUMKINE le chef de la filière pour sa disponibilité
son dirigement et son encadrement pendant notre
formation , ainsi que tous les enseignants de la
filière informatique réseau multimédia .
5. 4
Introduction :
De nos jours , les images sont quasiment omniprésentes et prépondérantes avec leurs
diverses formats (BMP,TIFF,JPEG,PNG…), de même il en existe plusieurs applications de
traitement d’images dans de nombreux domaines ,comme l’animation, l’imagerie
médicale , la vision industrielle et la télécommunication où la taille de l’image ou son
flux sont très grands et par suite nécessitent un espace de stockage généralement
important ou une bande passante très élevée , mais le problème c’est que l’évolution de
la capacité de stockage ainsi que la bande passante n’est pas au même stade que celle de
la machine en général , ce qui mène à une déviation de niveaux .
La conciliation de ce retard nous conduira à penser aux techniques de compression
d’images qui nous permettra de réduire la taille d’une image et de l’augmenter à
nouveau selon notre besoin , ces techniques se fondent sur la redondance psycho-
visuelle et statique des données et sur les algorithmes de compression ou de codage
comme RLE (Run-Length-Encoding) ainsi que HUFFMAN , qui exploitent au maximum ces
redondances .
Les techniques de compression d’images peuvent se répartir en deux types , un
avec perte et un sans perte ,dans ce mini-projet on va s’intéresser aux techniques de
compression d’images sans perte par codage RLE , avec une étude explicite des deux
formats BMP et TIFF ainsi qu’une proposition d’un nouveau format d’image intitulé IRM où
on essayera de surmonter les limitations relevées sur les différents formats de
compression existants .
6. 5
Conception du mini-projet :
Objectif :
Ce travail concerne la mise en œuvre de la compression et la décompression d’images en vraies
couleurs , binaires et niveaux de gris à l’aide de RLE , en réalisant une interface graphique facilitant
l’interaction entre l’utilisateur et le système faisant le traitement à l’aide des fonctions qu’on
développera nous même , en évaluant deux formats connus d’images BMP et TIFF ainsi qu’une
proposition d’un nouveau format de compression qu’on nommera ‘IRM’ .
Notre interface graphique permettra ainsi de faire une comparaison entre les trois extensions en
terme de poids du fichier .
Déroulement du mini-projet :
Ce mini-projet s’est déroulé en passant par plusieurs étapes:
La documentation et l’étude théorique .
L’analyse .
La programmation des fonctions et des algorithmes .
La réalisation de l’interface graphique .
Rédaction du rapport .
7. 6
La compression d’image
L’utilité de la compression ?
La propagation de l’informatique ou plutôt l’informatisation mondiale a conduit à
l’explosion quantitative de la donnée numérique qui mène à un réel défi : « Le stockage » , cette
croissance quantitative de la donnée a mené au besoin de la compression pour baisser la quantité
de stockage requise ou bien la bande passante nécessaire pour la transmission de ces données
afin le faire circuler via le net dans un temps raisonnable .
Sur quoi se base la compression d’images ?
La bonne compression se fonde sur la redondance statique la répétition et l’homogénéité
des données et la redondance psycho-visuelle limitation du système visuel humain , l’annulation
des basses-fréquences et l’effet de masquage , et le plus intéressant c’est l’algorithme de
compression qui doit bénéficier largement de ces redondances .
Compression physique ou logique ?
Une compression physique traite les données eux même en exploitant les redondances des
trains de bits , par contre la compression se base sur la substitution de la donnée par une autre
presque identique .
Compression symétrique ou asymétrique ?
Une compression symétrique signifie que la méthode de compression est identique à celle
de décompression (CODEC cohérant) , cela conduit à la même durée de traitement de la donnée
durant les deux opérations .
Une compression asymétrique est celle ou l’opération de compression est différente de la
décompression et par suite durée de traitement différente, souvent celle de décompression est
plus lente.
8. 7
Les types de compression ?
L’enjeu grandiose des chercheurs en compression d’images et de trouver un moyen
efficace pour baisser la taille de l’image en limitant la dégradation due à la compression , on
peut répartir les algorithmes de compression en deux types : sans perte et avec perte .
Algorithme de compression sans perte (Lossless) :
Ce type ce caractérise par la reconstruction pure , l’image restitué est totalement
identique à l’originale ,il est basé sur la redondance statique , par contre son inconvénient c’est
son faible rapport de compression .
Exemple :
RLE (Run-Length-Encodig)
Huffman
LZW ( Limpel-Ziv-Welch)
Algorithme de compression avec perte (Lossy) :
La reconstruction de ce type n’est pas parfaite , dont l’image restitué est juste très-
approximative mais pas identique à l’image originale , ce type est basé sur la quantification et la
redondance psycho-visuelle , et son avantage par rapport à celui sans perte c’est qu’il a un
rapport de compression élevé .
9. 8
Le codage de Huffman :
Cette technique de compression sans perte a hérité du nom de son inventeur, David Huffman. Elle
repose sur le codage statistique d'un fichier octet par octet. Plus les octets apparaissent souvent, plus les
codes qui les présentent sont courts
Principe du fonctionnement :
La construction de l'arbre se fait en ordonnant dans un premier temps les symboles par
fréquence d'apparition.
Successivement les deux symboles de plus faible fréquence d'apparition sont retirés de la liste et
rattachés à un nœud dont le poids vaut la somme des fréquences des deux symboles. Le
symbole de plus faible poids est affecté à la branche 1, l'autre à la branche 0 et ainsi de suite en
considérant chaque nœud formé comme un nouveau symbole, jusqu'à obtenir un seul noeud
parent appelé racine.
Le code de chaque chaque symbole correspond à la suite des codes le long du chemin allant de ce
caractère à la racine. Ainsi, plus le symbole est "profond" dans l'arbre, plus le mot de code sera
long.
Illustration :
Par exemple, le mot "JULONOVO" compte 1 fois les lettres "J, U, L, N, V" et 3 fois la lettre
"O". Les lettres sont donc codées comme suit : J : 000 ; U : 001 ; L : 010 ; N : 011 ; V : 10 ; O : 11.
Le caractère "O" qui apparaît le plus souvent reçoit un code plus court que les autres.
10. 9
Le Run-lenght encoding ou RLE :
Cette méthode de compression sans perte code les données en y recherchant des successions
d'octets identiques. Le RLE est utilisé pour compresser des images codées sur un faible nombre de
bits car, dans ce type d'image, il est fréquent de trouver des pixels contigus identiques. La
méthode RLE est utilisée pour la compression des images au format PCX, dans une version du
format BMP ainsi qu'au format JPEG.
Principe du fonctionnement :
L'algorithme du RLE parcourt les données et recherche les octets identiques qui se suivent.
Lorsqu'il trouve un même octet répété successivement, il crée une paire de données composée du
symboles suivi du nombre de répétitions.
Illustration :
La compression RLE est efficace pour compresser des données où les répétitions
d'éléments consécutifs sont nombreuses ce qui n'est pas toujours le cas. C'est pourquoi, lorsque le
nombre de répétition est trop petit, cette méthode va doubler la taille au lieu de la réduire.
11. 10
Les formats d’images :
Répartition des formats d’images :
Les formats d'images sont répartis en deux grandes familles
Le Bitmap
Extensions de fichiers : BMP, PCX, GIF, JPG , FPX , PCX , PCD , PNG , PSD , PSP et TIF
On va s’intéresser par la première famille : Le Bitmap.
L'image est considérée comme une zone constituée de pixels
Décrire l'image revient alors à préciser la couleur de chaque pixel
Le fichier correspondant sera alors une liste de nombres binaires, correspondants aux codes
couleurs de chaque point, précédée par un code (header) décrivant la méthode de codage utilisée
On peut en effet imaginer plusieurs façons de repérer les points
AVANTAGES
Image de très haute définition, c'est le format réservé à la qualité photo
Format regroupant le plus de standards et en circulation sur le web
INCONVENIENTS
Les fichiers sont généralement lourds (mais pas toujours !)
Leur agrandissement provoque un effet de mosaïque
La création d'une image à la main est difficile et il est conseillé de passer par un
périphérique de numérisation : scanner, appareil photo-numérique... mais les retouches
sont délicates.
Le vectoriel
Extensions de fichiers : WMF, EPS, CGM , CDR, CMX , DXF , FIF , PCT...
12. 11
Des exemples de formats d’images :
Format BMP :
Le format BMP est un des formats les plus simples , développé conjointement par
Microsoft et IBM, ce qui explique qu'il soit particulièrement répandu sur les plates-formes
Windows et OS/2. Un fichier .BMP est un fichier bitmap, c'est-à-dire un fichier d'image graphique
stockant les pixels sous forme de tableau de points et gérant les couleurs soit en couleur vraie
soit grâce à une palette indexée. Le format BMP a été étudié de telle manière à obtenir un
bitmap indépendant du périphérique d affichage.
La structure d'un fichier bitmap est la suivante :
En-tête du fichier (en anglais file header)
En-tête du bitmap (en anglais bitmap information header, appelé aussi information
Header)
Palette (optionnellement)
Corps de l'image
En-tête du fichier :
L'entête du fichier fournit des informations sur le type de fichier (Bitmap), sa taille et
indique où commencent les informations concernant l'image à proprement parler.
L'entête est composé de quatre champs :
La signature (sur 2 octets), indiquant qu'il s'agit d'un fichier BMP à l'aide des deux caractères.
424D en hexadécimal, indique qu'il s'agit d'un Bitmap Windows.
La taille totale du fichier en octets (codée sur 4 octets)
Un champ réservé (sur 4 octets)
L'offset de l'image (sur 4 octets), en français décalage ou octets de bourrage
13. 12
En-tête du bitmap
Palette :
La palette est optionnelle. Lorsqu'une palette est définie, elle contient successivement 4
octets pour chacune de ses entrées représentant :
La composante bleue (sur un octet)
La composante verte (sur un octet)
La composante rouge (sur un octet)
Un champ réservé (sur un octet)
La palette est donc une table de correspondance de type :
Valeur à afficher RVB
0 R=r0, B=b0, V=v0 + octet 00
…
255 R=r255, B=b255, V=v255 + octet 00
14. 13
Format TIFF :
Le Tag(ged) Image File Format généralement abrégé TIFF est un format de
fichier pour image numérique. Il a été mis au point en 1987 par la société Aldus (appartenant
désormais à Adobe), et lu dans la très grande majorité des logiciels, ce qui en fait un standard de
fait .
Le format TIFF est un ancien format graphique, permettant de stocker des images
bitmap (raster) de taille importante (plus de 4 Go compressées), sans perdition de qualité et
indépendamment des plates formes ou des périphériques utilisés (Device-Independant Bitmap,
noté DIB).
Le format TIFF permet de stocker des images en noir et blanc, en couleurs réelles (True
color, jusqu'à 32 bits par pixels) ainsi que des images indexées, faisant usage d'une palette de
couleurs.
Structure du format TIFF :
Le fichier est une suite de blocs chaînés, d'une taille maximale de 232 octets (~2Go). Il contient une
en-tête minimale de 8 octets, (IFH = Image File Header) au début du fichier. L'ordre des autres blocs
est aléatoire et simplement garanti par le chaînage.
Toutes les adresses sont relatives au début du fichier, en octets (de 0 à N)
Les 2 premiers octets indiquent l'ordre des octets dans tous les champs suivants (ie. :
Intel=LittleEndian, Mac=BigEndian) :
Ensuite le chaînage est réalisé par les redirections successives :
15. 14
Les Image File Directories (IFD) :
Chaque bloc chaîné (« Image File Directory » ou IFD) est structuré de la manière suivante :
Chaque IFD contient 12n+6 Octets, n étant le nombre de tags
Il référence une image (il peut y avoir plusieurs images dans un seul fichier TIFF)
Les tags sont obligatoirement classés par ordre croissant
Les tags :
Chaque tag est structuré de la manière suivante :
L'identificateur indique la signification des données : hauteur, largeur, compression...
Le type indique la représentation informatique : chaîne de caractères, octets, entiers...
Si le nombre d'octets nécessaires au stockage est inférieur ou égal à 4, le dernier champ contient les
données. Sinon, c'est leur adresse.
Principaux types :
16. 15
Identificateurs principaux :
Il s'agit des indicateurs imposés par la norme. Les valeurs laissées libres permettent de spécialiser le
format en ajoutant des métadonnées « customisées ».
Tags correspondant à la manière dont sont organisés les pixels :
Le tag 277 indique le nombre de valeurs pour un pixel.
Le tag 258 indique le nombre de bits de chaque valeur.
Le tag 273 référence un tableau contenant les adresses du début de chaque bande.
Le tag 278 indique combien chaque bande contient de lignes.
Le tag 279 indique combien d'octets occupe chaque ligne.
Le tag 284 indique si les valeurs d'un pixel sont consécutives, ou dans des plan séparés.
Le stockage tuilé fonctionne de la même façon, mais sous forme de tableau (les tags 322 à 325
remplacent les tags 273,278 et 279).
Comparaison entre TIFF et BMP :
Formats Espaces couleur Compression Domaines
d'utilisation
BMP
(.bmp)
RGB, CIE L*a*b*,
CMYB, couleurs
Indexées, niveau de gris.
(2 à 16 millions couleurs)
a) Sans perte (LZW,
Huffman).
b) Avec perte (JPEG)
PAO, Infographie,
bureautique
Très flexible,
TIFF
(.tiff)
RGB, couleurs
Indexées, niveau de gris.
(16 millions couleurs)
Sans perte (RLE) Bureautique sous
Windows
Compression peu
efficace
17. 16
Critères de performances d’algorithme de compression :
Pour mesurer les performances de la compression des images souvent on utilise le taux de
compression .celui-ci est une mesure de la performance d'un algorithme de compression de
données informatiques. Il est généralement exprimé en pourcentage et très important puisqu'il dépend
directement de la technique de compression.
Mais ce critère n’est pas suffisant pour évaluer un algorithme de compression, Il faut déterminer aussi la
qualité ou la distorsion de l’image reconstruite.
Deux techniques sont utilisées pour évaluer la distorsion : subjective et objective
Les méthodes subjectives, nécessitent des tests psycho visuels de l'œil humain. Les tests sont réalisés
à plusieurs échelles avec des groupes de personnes.
Les méthodes objectives, s'agissant de définir des quantités permettant d'évaluer numériquement la
qualité de l'image reconstruite.
18. 17
Proposition d’un nouveau format d’image << IRM >> :
Principe de IRM :
IRM (acronyme de informatique réseau multimédia)estune nouvelle
norme qui définit le format d'enregistrementet l'algorithme de codage et de décodage
pour une représentation numérique compressée d'une image fixe.
Sur IRM , Le processus de codage est basé sur l’envoi du symbole et son
occurrence après l’application de la compressionRLE, qui va être codersur 9 bits
(équivalent à 513 valeur de niveau de gris) dans le but de différencierle symbole et
son occurrence par la relation suivant : << 255+nombre d’occurrence>>,les valeurs
inférieures à 255 présentent les symboles et les valeurs supérieures à 255
présententle nombre d’occurrence.
le code avec des valeurs de pixels codées sur 9 bits ne peut jamais être
stocké dans un fichier, c’est pourquoi la norme IRM propose une transformation
du code en binaire et le deviser en 8 bits par 8 bits pour qu’on puisse le lire après la
conversion en décimal.
D’ailleurs la norme IRM propose un format qui optimise le traitement de
compressionprincipalement du coté poids de l’image par des degrés dépends de la
compositionde l’image, s’il contient des grands parties répétitives ou bien juste des
parties limités.
Entête de IRM :
19. 18
Conception UML : Diagramme d’utilisation de l’interface graphique
L’utilisateur et le système sont les acteurs principaux qui peuvent interagir avec
cette interface de compression .
20. 19
Les logiciels utilisés :
StarUML estun logicielde modélisation UML, cédé
comme opensource par son éditeur « Plastic Software
» , StarUML gère la plupart des diagrammes spécifiés
dans la norme UML 2.0.
On l’a utilisé afin de schématiser le diagramme d’utilisation de notre
interface graphique .
MATLAB (« matrix laboratory ») est un langage de
programmation de quatrième génération émulé par
un environnement de développement du même nom ; il
est utilisé à des fins de calcul numérique. Développépar
la société The MathWorks, MATLAB permetde
manipuler des matrices, d'afficherdes courbes et des
données,de mettre en œuvre des algorithmes,de créer
des interfaces utilisateurs
On l’a utilisé afin de créer notre interface graphique , ainsi que les
fonctions permettant le traitement inclus dans cette interface .
21. 20
Les fonctions principales du programme :
par_colone():fonction transformant l’image en un vecteur , en la parcourant
verticalement du haut en bas.
par_line(): fonction transformant l’image en un vecteur , en la parcourant
horizontalement de la gauche à la droite .
Zigzag(): fonction transformant l’image en un vecteur , en la parcourant en
zigzag .
colone_inv(): fonction inverse de par_colone() .
line_inv(): fonction inverse de par_line() .
zigzag_inv(): fonction inverse de Zigzag() .
stct_image_V2() : fonction appliquant la compression sans perte par la méthode
RLE sur l’image tout en choisissant le type de parcours optimale .
codage_image(): fonction retournant le code , puis crée l’entête en précisant
l’extension, nombres de lignes ,nombres de colonnes, nombre de plans, type de
parcours, ainsi que l’enregistrement dans un fichier sous le format ‘.irm’ .
decodage_image_rgb():fonction décodant le code et les fichier avec
l’extension ‘.irm’.
24. 23
Conclusion :
Ce mini-projet nous a permet de toucher l’importance immense de
la compression d’image qui garantit plusieurs avantages dans le
domaine de traitement d’images , la transmission ainsi que le stockage .
Durant l’étude théorique on a pu bien différencier entre les
différents types de compression qu’on peut répartir en terme de perte ,
la symétrie de codec ou le transcodage des trains de bits , et de savoir
l’utilité des algorithmes de codage Huffman et RLE , et leurs
fonctionnements .
On s’est intéressé au type de compression sans perte en utilisant
l’algorithme RLE , qui s’appuie fortement sur la redondance et par suite
le type de parcours d’images qu’il soit vertical , horizontal ou en zigzag
présente un facteur principal dépendant de l’image qui pourra offrir des
meilleurs résultats en utilisant le parcours optimale pour l’image .
Après la réalisation de notre interface graphique et l’évaluation de
quelques simulations sur différentes types d’images on trouve les
résultats assez-satisfaisantes à ce qui concerne le format qu’on a
proposé par rapport aux autres formats TIFF et BMP .
Parmi les problèmes qu’on a rencontré durant le mini-projet ,
c’est qu’au début les membres de groupe ne se connaissaient pas ce qui
a entrainé des difficultés de communications mais par après ça était
réglé rapidement en unifiant nos efforts afin de présenter un travail
modeste et à la hauteur , et à ce qui concerne les obstacles techniques
c’est le long temps que prend le traitement ainsi que la non-flexibilité
de MATLAB dans la création de l’interface .
