1. Traitement d’images CCD avec PixInsight
Exemple avec une image LRGB
Didier Walliang – AIP – RCE 2016

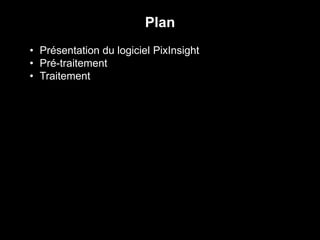

2. • Présentation du logiciel PixInsight
• Pré-traitement
• Traitement
Plan

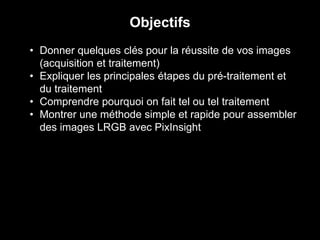

3. • Donner quelques clés pour la réussite de vos images
(acquisition et traitement)
• Expliquer les principales étapes du pré-traitement et
du traitement
• Comprendre pourquoi on fait tel ou tel traitement
• Montrer une méthode simple et rapide pour assembler
des images LRGB avec PixInsight
Objectifs

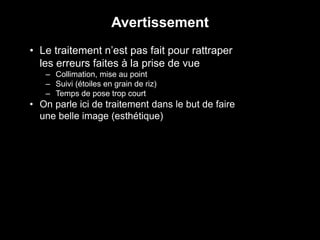

4. • Le traitement n’est pas fait pour rattraper
les erreurs faites à la prise de vue
– Collimation, mise au point
– Suivi (étoiles en grain de riz)
– Temps de pose trop court
• On parle ici de traitement dans le but de faire
une belle image (esthétique)
Avertissement

5. Qu’est-ce qui est mieux ?
• 30 x 2 min
• 20 x 5 min
Avertissement 2
=> temps total = 60 min
=> temps total = 100 min
Réponse : 20 x 5 min car le plus important est le
temps de pose total

6. • Logiciel de traitement d’images du ciel profond
• (et aussi de traitement d’images planétaires)
• (et aussi d’acquisition)
• Pas de retouches façon Photoshop
• La philosophie : exploiter le maximum de l’information contenue dans
les images, au moyen d’algorithmes
• Fait par des astronomes, pour des astronomes
• En anglais
• Payant : 276 € TTC
• Réduction de 22% avec l’achat groupé de l’association AIP
• Existe en version d’essai : 45 jours
• http://pixinsight.com
Le logiciel

7. • Multi plateforme : Windows, Mac, Linux
• License valable sur autant d’ordinateurs que l’on veut
• Mises à jour gratuites
• Logiciel de traitement puissant et moderne
• Algorithmes mathématiques innovants et récents
• Contrôle total de tous les traitements
• Environnement graphique évolué, visualisation en temps réel
• Supporte tous les formats d’images « classiques » (RAW, FITS, TIFF,
JPEG…)
• Possibilité d’étendre le logiciel (scripts et extensions)
Le logiciel PixInsight : atouts

8. • Uniquement en anglais
• Un logiciel complexe (une courbe d’apprentissage abrupte)
• Une interface graphique puissante mais déroutante (au début)
• Beaucoup (trop) de paramètres
• Requiert un ordinateur puissant (processeur, mémoire, espace disque)
• Difficile de faire des retouches localisées (préférer Photoshop ou
équivalent)
• Pour bien l’exploiter, il faut comprendre ce que l’on fait, le rôle de
chaque paramètre, etc.
• « Sans maîtrise la puissance n’est rien »
Le logiciel PixInsight : inconvénients

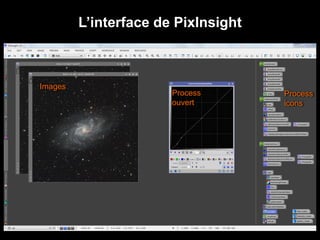

9. L’interface de PixInsight
Process
icons
Process
ouvert
Images

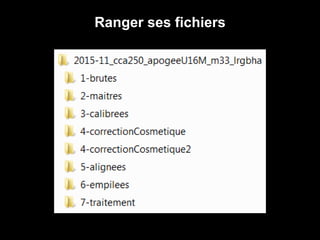

10. Ranger ses fichiers

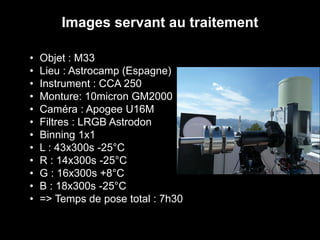

11. • Objet : M33
• Lieu : Astrocamp (Espagne)
• Instrument : CCA 250
• Monture: 10micron GM2000
• Caméra : Apogee U16M
• Filtres : LRGB Astrodon
• Binning 1x1
• L : 43x300s -25°C
• R : 14x300s -25°C
• G : 16x300s +8°C
• B : 18x300s -25°C
• => Temps de pose total : 7h30
Images servant au traitement

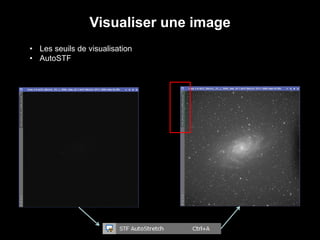

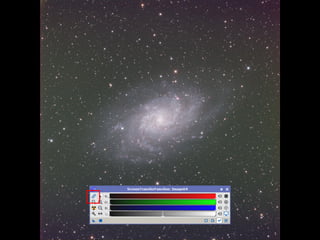

12. • Les seuils de visualisation
• AutoSTF
Visualiser une image

13. • Blink
Visualiser une série d’images

14. • Le script « Subframe selector »
Sélectionner des images

15. • La FWHM indique
la finesse des
détails
• La FWHM est
indiquée en
secondes d’arc
car on a
renseigné
l’échantillonnage
dans l’onglet
« System
Parameters »
• Une FWHM de 3’’
est moyen
• Plus c’est bas,
mieux c’est
• La FWHM est
limitée par la
turbulence

16. • L’excentricité
indique la rondeur
des étoiles
• Plus c’est bas,
mieux c’est

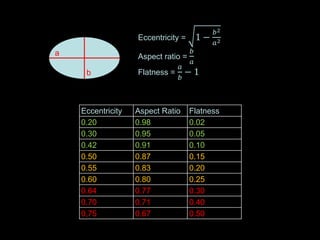

17. Eccentricity = 1 −
𝑏2
𝑎2
Aspect ratio =
𝑏
𝑎
Flatness =
𝑎
𝑏
− 1
Eccentricity Aspect Ratio Flatness
0.20 0.98 0.02
0.30 0.95 0.05
0.42 0.91 0.10
0.50 0.87 0.15
0.55 0.83 0.20
0.60 0.80 0.25
0.64 0.77 0.30
0.70 0.71 0.40
0,75 0.67 0.50
a
b

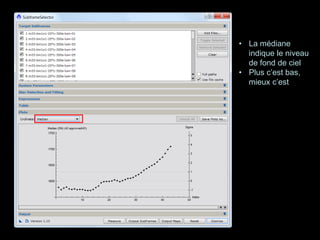

18. • La médiane
indique le niveau
de fond de ciel
• Plus c’est bas,
mieux c’est

19. • Le poids de
l’image
• Plus c’est haut,
mieux c’est

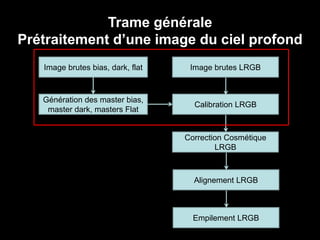

20. Trame générale
Prétraitement d’une image du ciel profond
Image brutes LRGB
Calibration LRGB
Correction Cosmétique
LRGB
Alignement LRGB
Empilement LRGB
Image brutes bias, dark, flat
Génération des master bias,
master dark, masters Flat

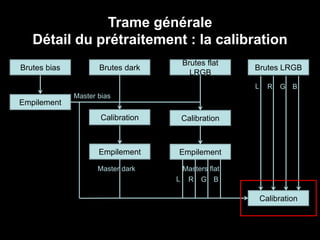

21. Trame générale
Détail du prétraitement : la calibration
Brutes LRGBBrutes bias Brutes dark
Brutes flat
LRGB
Empilement
Empilement
Calibration Calibration
Empilement
Calibration
L R G B
Master bias
Master dark Masters flat
L R G B

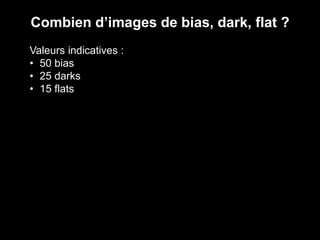

22. Combien d’images de bias, dark, flat ?
Valeurs indicatives :
• 50 bias
• 25 darks
• 15 flats

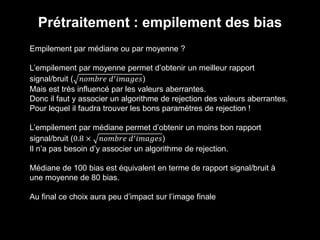

23. Prétraitement : empilement des bias
Empilement par médiane ou par moyenne ?
L’empilement par moyenne permet d’obtenir un meilleur rapport
signal/bruit ( 𝑛𝑜𝑚𝑏𝑟𝑒 𝑑′ 𝑖𝑚𝑎𝑔𝑒𝑠)
Mais est très influencé par les valeurs aberrantes.
Donc il faut y associer un algorithme de rejection des valeurs aberrantes.
Pour lequel il faudra trouver les bons paramètres de rejection !
L’empilement par médiane permet d’obtenir un moins bon rapport
signal/bruit (0.8 × 𝑛𝑜𝑚𝑏𝑟𝑒 𝑑′ 𝑖𝑚𝑎𝑔𝑒𝑠)
Il n’a pas besoin d’y associer un algorithme de rejection.
Médiane de 100 bias est équivalent en terme de rapport signal/bruit à
une moyenne de 80 bias.
Au final ce choix aura peu d’impact sur l’image finale

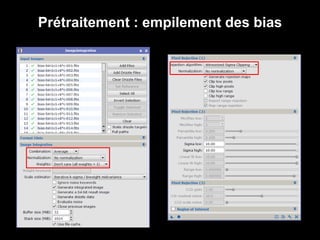

24. Prétraitement : empilement des bias

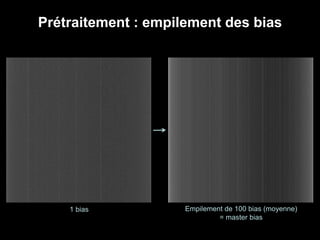

25. Prétraitement : empilement des bias
1 bias Empilement de 100 bias (moyenne)
= master bias

26. Prétraitement : empilement des bias
1 bias (zoom) Empilement de 100 bias (zoom)
= master bias (zoom)

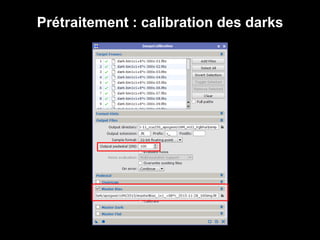

27. Prétraitement : calibration des darks

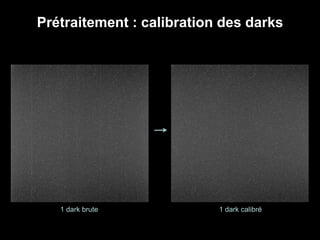

28. Prétraitement : calibration des darks
1 dark brute 1 dark calibré

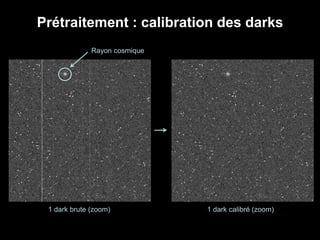

29. Prétraitement : calibration des darks
1 dark brute (zoom) 1 dark calibré (zoom)
Rayon cosmique

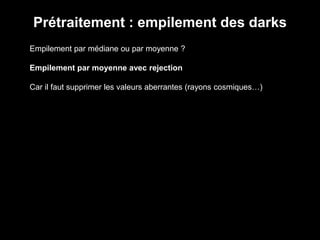

30. Prétraitement : empilement des darks
Empilement par médiane ou par moyenne ?
Empilement par moyenne avec rejection
Car il faut supprimer les valeurs aberrantes (rayons cosmiques…)

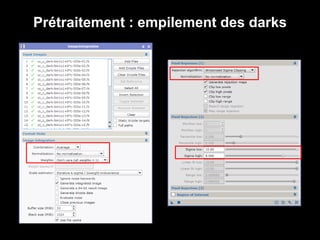

31. Prétraitement : empilement des darks

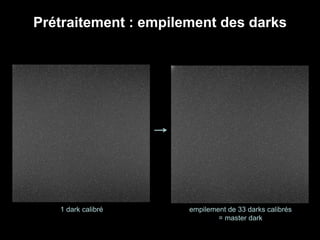

32. Prétraitement : empilement des darks
1 dark calibré empilement de 33 darks calibrés
= master dark

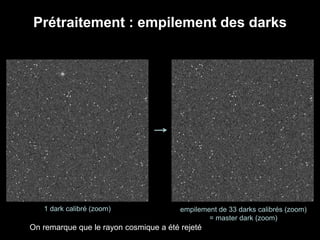

33. Prétraitement : empilement des darks
1 dark calibré (zoom) empilement de 33 darks calibrés (zoom)
= master dark (zoom)
On remarque que le rayon cosmique a été rejeté

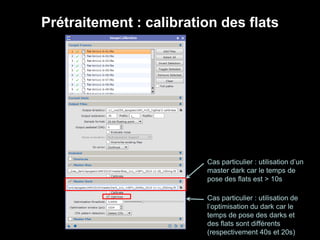

34. Prétraitement : calibration des flats
Cas particulier : utilisation d’un
master dark car le temps de
pose des flats est > 10s
Cas particulier : utilisation de
l’optimisation du dark car le
temps de pose des darks et
des flats sont différents
(respectivement 40s et 20s)

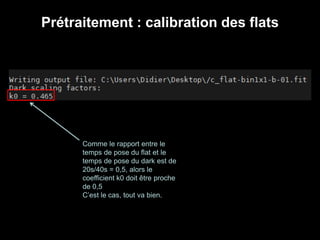

35. Prétraitement : calibration des flats
Comme le rapport entre le
temps de pose du flat et le
temps de pose du dark est de
20s/40s = 0,5, alors le
coefficient k0 doit être proche
de 0,5
C’est le cas, tout va bien.

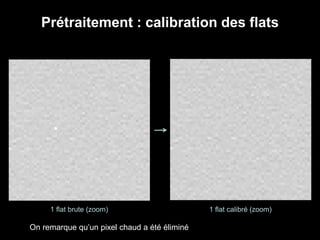

36. Prétraitement : calibration des flats
1 flat brute (zoom) 1 flat calibré (zoom)
On remarque qu’un pixel chaud a été éliminé

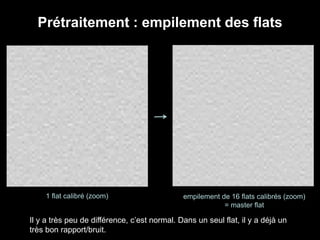

37. Prétraitement : empilement des flats

38. Prétraitement : empilement des flats
1 flat calibré (zoom) empilement de 16 flats calibrés (zoom)
= master flat
Il y a très peu de différence, c’est normal. Dans un seul flat, il y a déjà un
très bon rapport/bruit.

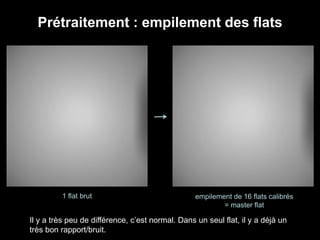

39. Prétraitement : empilement des flats
1 flat brut empilement de 16 flats calibrés
= master flat
Il y a très peu de différence, c’est normal. Dans un seul flat, il y a déjà un
très bon rapport/bruit.

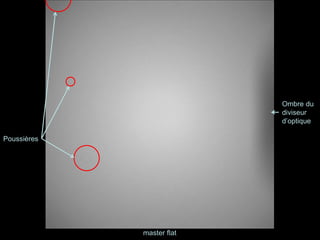

40. Poussières
master flat
Ombre du
diviseur
d’optique

41. Calibration : visuellement

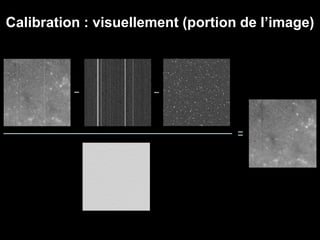

42. Calibration : visuellement (portion de l’image)

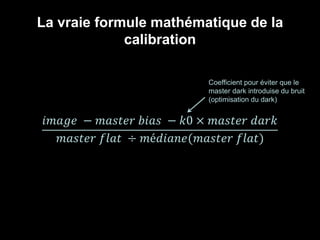

43. La vraie formule mathématique de la
calibration
𝐴 = 𝜋𝑟2𝑖𝑚𝑎𝑔𝑒 − 𝑚𝑎𝑠𝑡𝑒𝑟 𝑏𝑖𝑎𝑠 − 𝑘0 × 𝑚𝑎𝑠𝑡𝑒𝑟 𝑑𝑎𝑟𝑘
𝑚𝑎𝑠𝑡𝑒𝑟 𝑓𝑙𝑎𝑡 ÷ 𝑚é𝑑𝑖𝑎𝑛𝑒(𝑚𝑎𝑠𝑡𝑒𝑟 𝑓𝑙𝑎𝑡)
Coefficient pour éviter que le
master dark introduise du bruit
(optimisation du dark)

44. Prétraitement : calibration des images

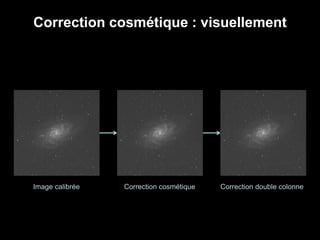

45. Correction cosmétique : visuellement
Image calibrée Correction cosmétique Correction double colonne

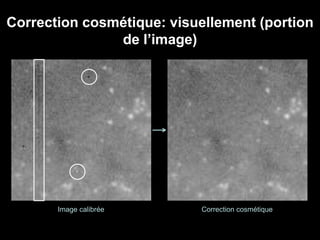

46. Correction cosmétique: visuellement (portion
de l’image)
Image calibrée Correction cosmétique

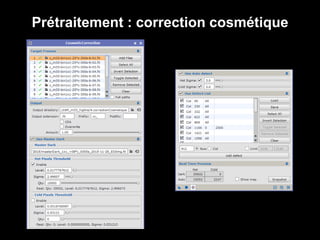

47. Prétraitement : correction cosmétique

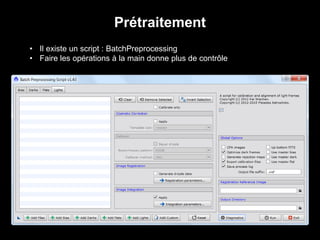

48. • Il existe un script : BatchPreprocessing
• Faire les opérations à la main donne plus de contrôle
Prétraitement

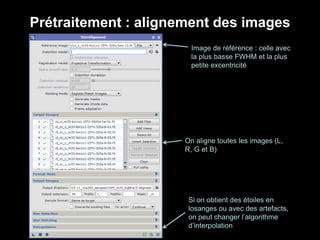

49. Prétraitement : alignement des images
Image de référence : celle avec
la plus basse FWHM et la plus
petite excentricité
On aligne toutes les images (L,
R, G et B)
Si on obtient des étoiles en
losanges ou avec des artefacts,
on peut changer l’algorithme
d’interpolation

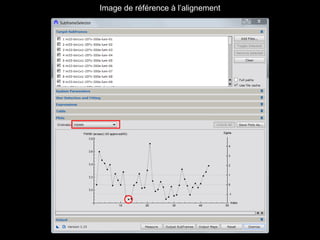

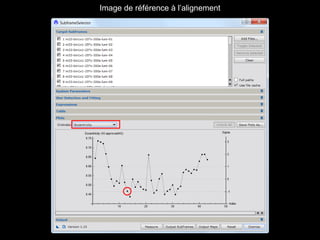

50. Image de référence à l’alignement

51. Image de référence à l’alignement

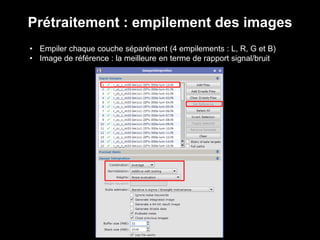

52. Prétraitement : empilement des images
• Empiler chaque couche séparément (4 empilements : L, R, G et B)
• Image de référence : la meilleure en terme de rapport signal/bruit

53. Rejection
Elimine les bandes
noires dues à
l’alignement
Sans comptabiliser
dans le taux de
rejection

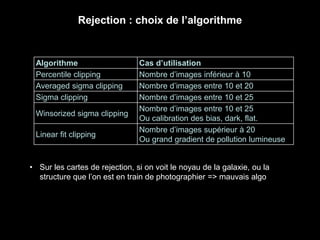

54. Rejection : choix de l’algorithme
Algorithme Cas d’utilisation
Percentile clipping Nombre d’images inférieur à 10
Averaged sigma clipping Nombre d’images entre 10 et 20
Sigma clipping Nombre d’images entre 10 et 25
Winsorized sigma clipping
Nombre d’images entre 10 et 25
Ou calibration des bias, dark, flat.
Linear fit clipping
Nombre d’images supérieur à 20
Ou grand gradient de pollution lumineuse
• Sur les cartes de rejection, si on voit le noyau de la galaxie, ou la
structure que l’on est en train de photographier => mauvais algo

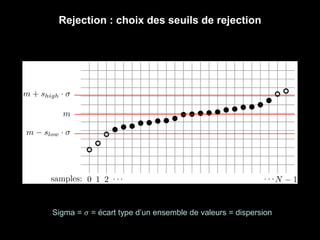

55. Rejection : choix des seuils de rejection
Sigma = 𝜎 = écart type d’un ensemble de valeurs = dispersion

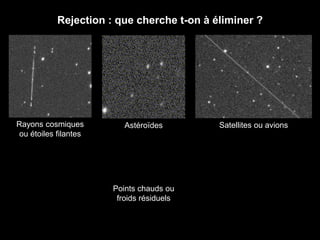

56. Rejection : que cherche t-on à éliminer ?
Rayons cosmiques
ou étoiles filantes
Astéroïdes Satellites ou avions
Points chauds ou
froids résiduels

57. Rejection : exemple d’un rayon cosmique
Image OK Image avec un rayon cosmique à rejeter

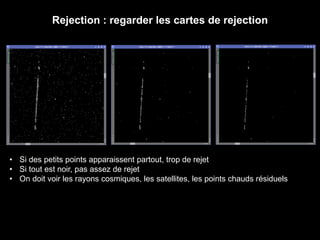

58. Rejection : regarder les cartes de rejection
• Si des petits points apparaissent partout, trop de rejet
• Si tout est noir, pas assez de rejet
• On doit voir les rayons cosmiques, les satellites, les points chauds résiduels

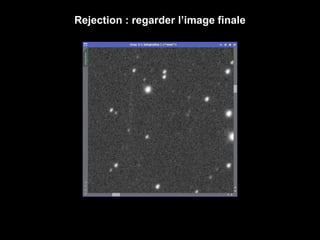

59. Rejection : regarder l’image finale

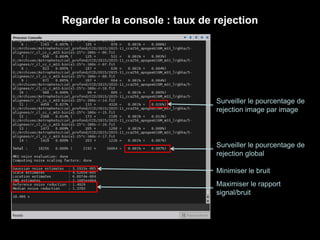

60. Regarder la console : taux de rejection
Minimiser le bruit
Maximiser le rapport
signal/bruit
Surveiller le pourcentage de
rejection global
Surveiller le pourcentage de
rejection image par image

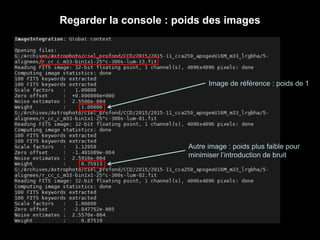

61. Regarder la console : poids des images
Image de référence : poids de 1
Autre image : poids plus faible pour
minimiser l’introduction de bruit

62. Prétraitement : empilement des images
Une image calibrée Empilement de 43 images

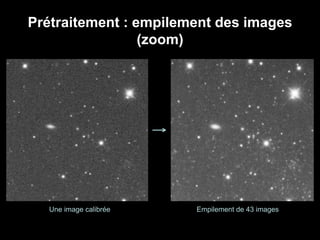

63. Prétraitement : empilement des images
(zoom)
Une image calibrée Empilement de 43 images

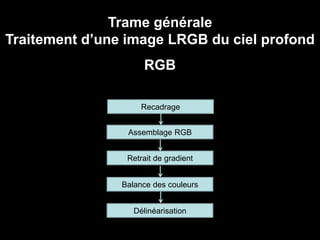

64. Trame générale
Traitement d’une image LRGB du ciel profond
RGB
Assemblage RGB

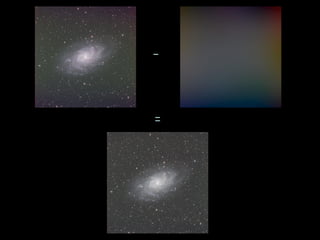

Retrait de gradient
Balance des couleurs

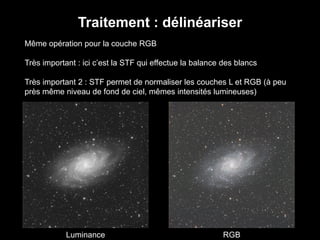

Délinéarisation
Recadrage

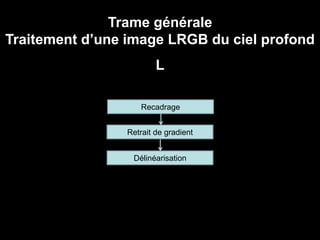

65. Trame générale
Traitement d’une image LRGB du ciel profond
L
Retrait de gradient
Délinéarisation
Recadrage

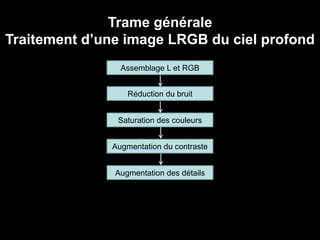

66. Trame générale
Traitement d’une image LRGB du ciel profond
Assemblage L et RGB
Réduction du bruit

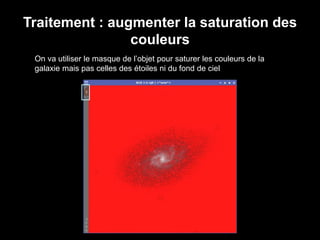

Saturation des couleurs
Augmentation des détails

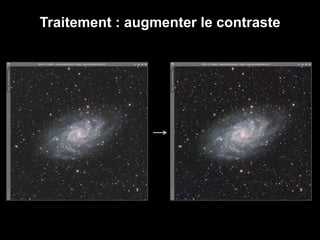

Augmentation du contraste

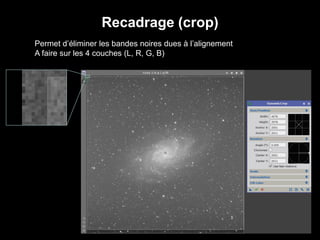

67. Recadrage (crop)
Permet d’éliminer les bandes noires dues à l’alignement
A faire sur les 4 couches (L, R, G, B)

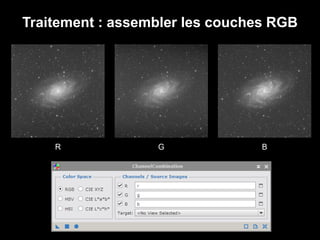

68. Traitement : assembler les couches RGB
R G B

71. Traitement : retrait de gradient
Gradient = dégradé dans le fond de ciel à cause de la pollution lumineuse,
de la Lune, du vignetage ou de l’absorption atmosphérique
A retirer de la luminance et du RGB
Deux process dans PixInsight :
• AutomaticBackgroundExtractor (ABE)
• DynamicBackgroundExtractor (DBE)
Essayer de traiter les images empilées avec DBE
Si ça ne donne pas de bons résultats (gradient trop complexe), essayer
sur chaque image avec ABE

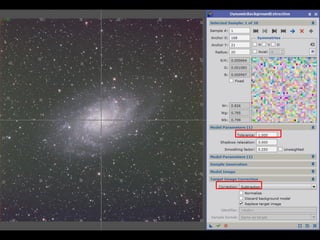

74. Traitement : retrait de gradient

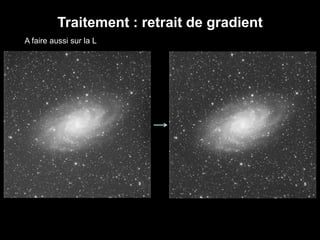

75. Traitement : retrait de gradient
A faire aussi sur la L

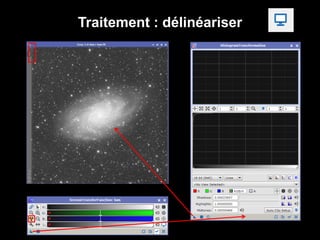

76. Traitement : délinéariser

77. Traitement : délinéariser
Même opération pour la couche RGB
Très important : ici c’est la STF qui effectue la balance des blancs
Très important 2 : STF permet de normaliser les couches L et RGB (à peu
près même niveau de fond de ciel, mêmes intensités lumineuses)
Luminance RGB

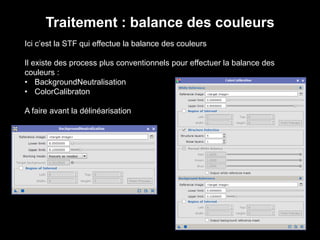

78. Traitement : balance des couleurs
Ici c’est la STF qui effectue la balance des couleurs
Il existe des process plus conventionnels pour effectuer la balance des
couleurs :
• BackgroundNeutralisation
• ColorCalibraton
A faire avant la délinéarisation

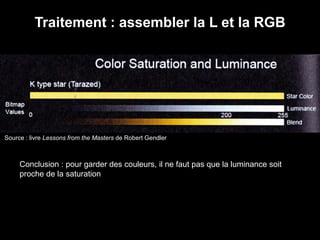

79. Traitement : assembler la L et la RGB
Conclusion : pour garder des couleurs, il ne faut pas que la luminance soit
proche de la saturation
Source : livre Lessons from the Masters de Robert Gendler

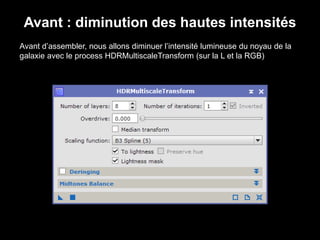

80. Avant : diminution des hautes intensités
Avant d’assembler, nous allons diminuer l’intensité lumineuse du noyau de la
galaxie avec le process HDRMultiscaleTransform (sur la L et la RGB)

81. Avant : diminution des hautes intensités
Cela permet aussi de mettre en évidence les petites différences de luminosité
dans le noyau de la galaxie
Résultat : on voit mieux la structure du noyau

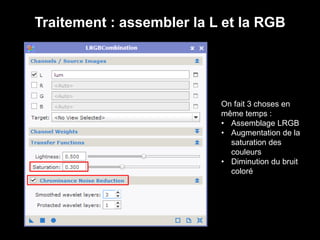

82. Traitement : assembler la L et la RGB
On fait 3 choses en
même temps :
• Assemblage LRGB
• Augmentation de la
saturation des
couleurs
• Diminution du bruit
coloré

83. Traitement : assembler la L et la RGB
L RGB

84. Traitement : assembler la L et la RGB
LRGB

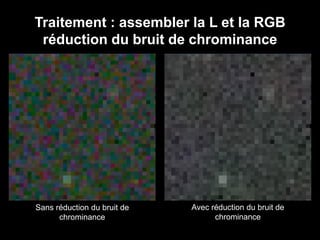

85. Traitement : assembler la L et la RGB
réduction du bruit de chrominance
Sans réduction du bruit de
chrominance
Avec réduction du bruit de
chrominance

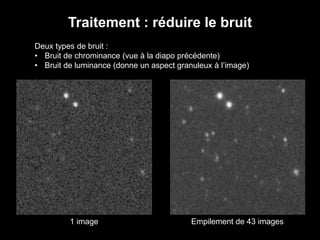

86. Traitement : réduire le bruit
Deux types de bruit :
• Bruit de chrominance (vue à la diapo précédente)
• Bruit de luminance (donne un aspect granuleux à l’image)
1 image Empilement de 43 images

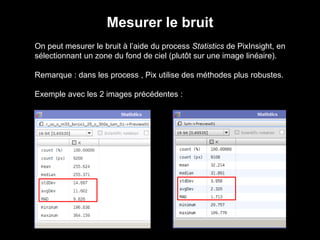

87. Mesurer le bruit
On peut mesurer le bruit à l’aide du process Statistics de PixInsight, en
sélectionnant un zone du fond de ciel (plutôt sur une image linéaire).
Remarque : dans les process , Pix utilise des méthodes plus robustes.
Exemple avec les 2 images précédentes :

88. Traitement : réduire le bruit
Donc, pour éviter d’avoir à traiter le bruit, le mieux est de poser
longtemps (temps de pose total).
Si on veut quand même traiter le bruit, plusieurs process peuvent être
utilisés dans PixInsight.
Citons 3 process :
• SCNR : réduction du bruit vert (APN)
• ACDNR : simple d’utilisation, assez efficace
• TGV Denoise : le plus efficace, plus difficile de trouver les bons
paramètres
Deux écoles :
• Réduire le bruit au plus tôt (avant délinéarisation)
• Réduire le bruit un peu plus tard (après délinéarisation)
A tester sur vos images…
Ici aucun process de réduction de bruit n’a été utilisé (je considère que
le bruit résiduel n’est pas très gênant)

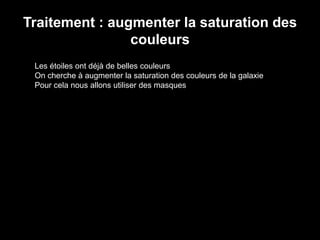

89. Traitement : augmenter la saturation des
couleurs
Les étoiles ont déjà de belles couleurs
On cherche à augmenter la saturation des couleurs de la galaxie
Pour cela nous allons utiliser des masques

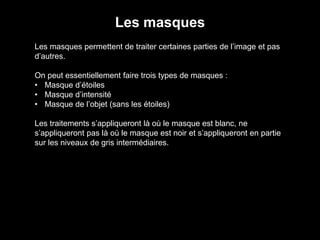

90. Les masques
Les masques permettent de traiter certaines parties de l’image et pas
d’autres.
On peut essentiellement faire trois types de masques :
• Masque d’étoiles
• Masque d’intensité
• Masque de l’objet (sans les étoiles)
Les traitements s’appliqueront là où le masque est blanc, ne
s’appliqueront pas là où le masque est noir et s’appliqueront en partie
sur les niveaux de gris intermédiaires.

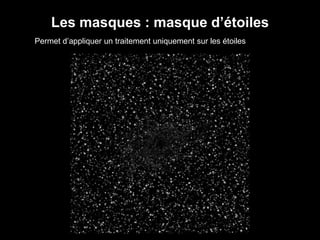

91. Les masques : masque d’étoiles
Permet d’appliquer un traitement uniquement sur les étoiles

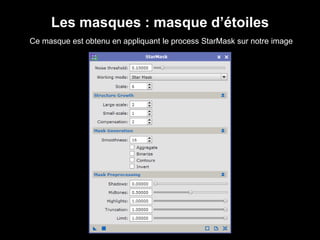

92. Les masques : masque d’étoiles
Ce masque est obtenu en appliquant le process StarMask sur notre image

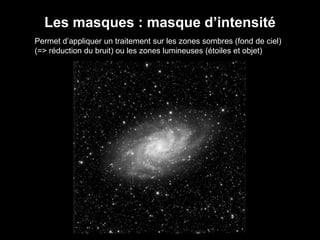

93. Les masques : masque d’intensité
Permet d’appliquer un traitement sur les zones sombres (fond de ciel)
(=> réduction du bruit) ou les zones lumineuses (étoiles et objet)

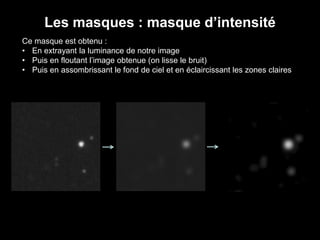

94. Les masques : masque d’intensité
Ce masque est obtenu :
• En extrayant la luminance de notre image
• Puis en floutant l’image obtenue (on lisse le bruit)
• Puis en assombrissant le fond de ciel et en éclaircissant les zones claires

95. Les masques : masque de l’objet (sans les
étoiles)
Permet d’appliquer un traitement sur l’objet uniquement (ici la galaxie)

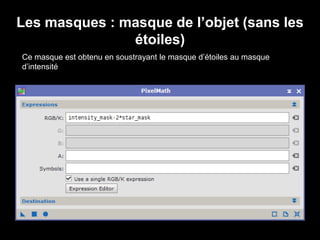

96. Les masques : masque de l’objet (sans les
étoiles)
Ce masque est obtenu en soustrayant le masque d’étoiles au masque
d’intensité

97. Traitement : augmenter la saturation des
couleurs
On va utiliser le masque de l’objet pour saturer les couleurs de la
galaxie mais pas celles des étoiles ni du fond de ciel

98. Traitement : augmenter la saturation des
couleurs

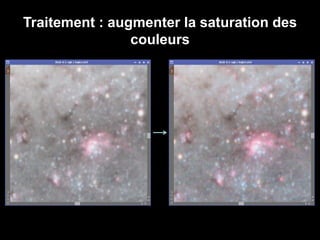

99. Traitement : augmenter la saturation des
couleurs

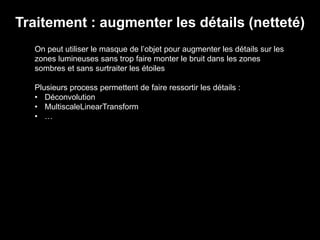

100. Traitement : augmenter les détails (netteté)
On peut utiliser le masque de l’objet pour augmenter les détails sur les
zones lumineuses sans trop faire monter le bruit dans les zones
sombres et sans surtraiter les étoiles
Plusieurs process permettent de faire ressortir les détails :
• Déconvolution
• MultiscaleLinearTransform
• …

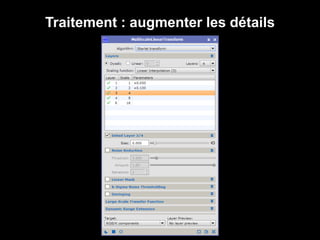

101. Traitement : augmenter les détails

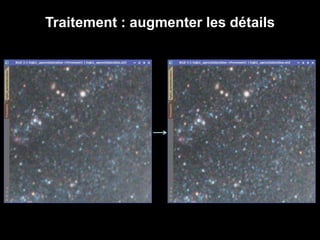

102. Traitement : augmenter les détails

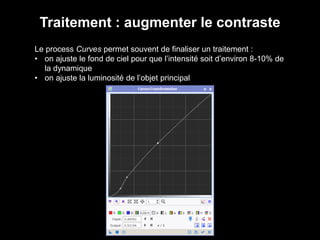

103. Traitement : augmenter le contraste
Le process Curves permet souvent de finaliser un traitement :
• on ajuste le fond de ciel pour que l’intensité soit d’environ 8-10% de
la dynamique
• on ajuste la luminosité de l’objet principal

104. Traitement : augmenter le contraste

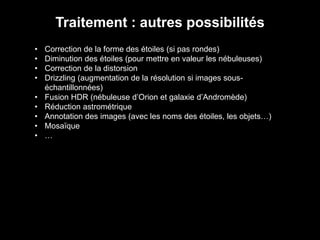

105. Traitement : autres possibilités
• Correction de la forme des étoiles (si pas rondes)
• Diminution des étoiles (pour mettre en valeur les nébuleuses)
• Correction de la distorsion
• Drizzling (augmentation de la résolution si images sous-
échantillonnées)
• Fusion HDR (nébuleuse d’Orion et galaxie d’Andromède)
• Réduction astrométrique
• Annotation des images (avec les noms des étoiles, les objets…)
• Mosaïque
• …

106. Image finale

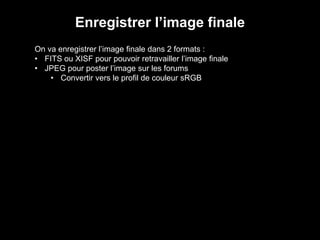

107. Enregistrer l’image finale
On va enregistrer l’image finale dans 2 formats :
• FITS ou XISF pour pouvoir retravailler l’image finale
• JPEG pour poster l’image sur les forums
• Convertir vers le profil de couleur sRGB

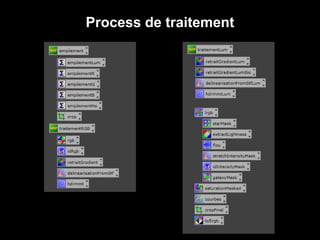

108. Process de traitement

109. • Soignez l’acquisition
• Faites du dithering
• Analogie du cuisinier (bons produits et bonne transformation)
• Qualité de l’image proportionnelle au temps de pose total
• Apprenez à regarder vos images
• Regardez vos images
• Restez simple
Conseils

110. Pour aller plus loin
• Le site officiel de PixInsight (anglais) : http://pixinsight.com
• Le site de Philippe Bernhard (français) : http://pixinsight.astroccd.eu
• Les tutoriels vidéos de l’AIP (français) : http://astro-images-processing.fr
• Les stages AIP : Besançon du 3 au 5 février 2017
• Cette présentation :
• Un livre (sur l’acquisition et le traitement d’images) :
The Deep-sky Imaging Primer
de Charles Bracken

111. Merci
