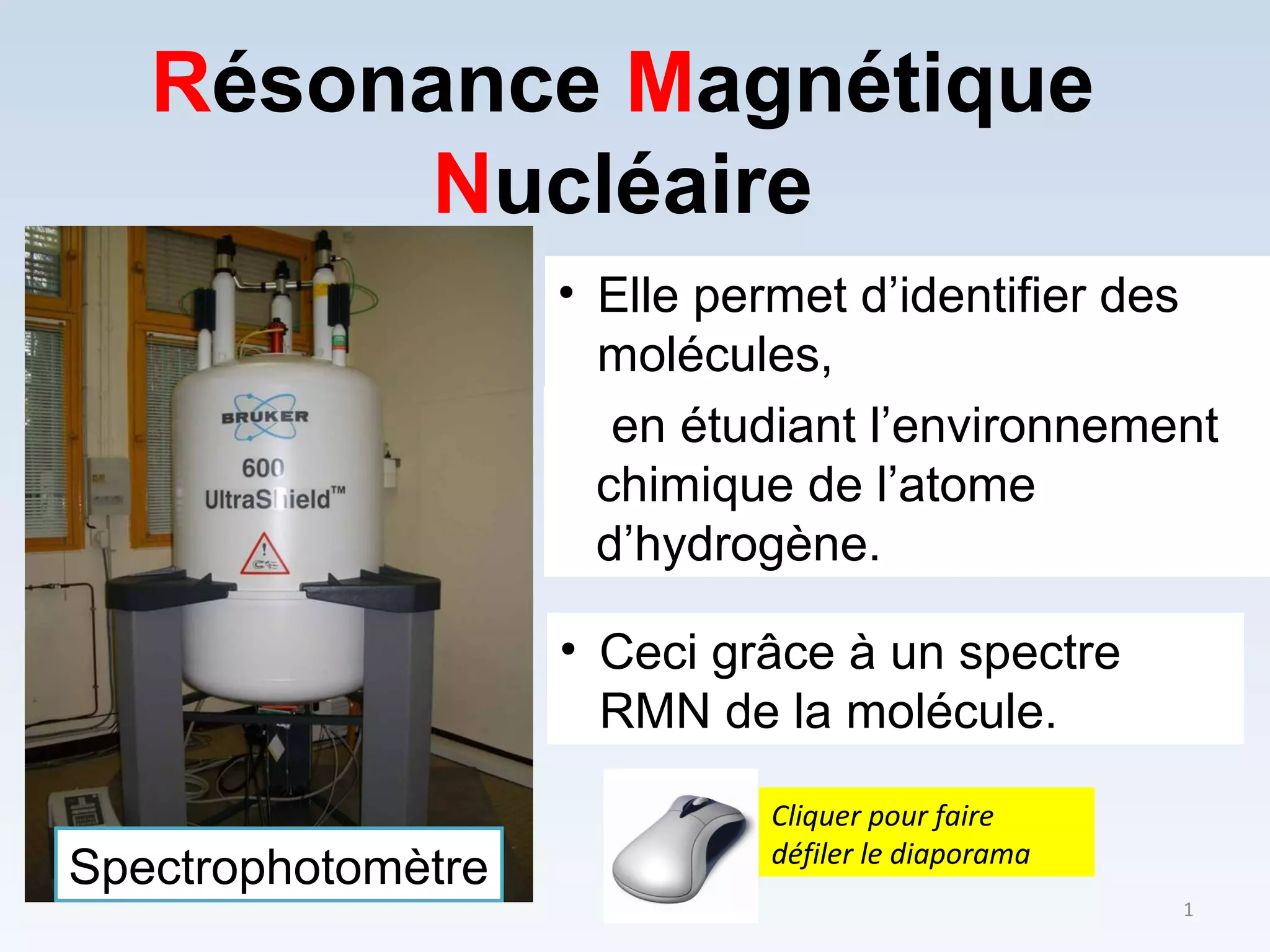

Résonance Magnétique
Nucléaire
• Elle permet d’identifier des
molécules,
en étudiant l’environnement
chimique de l’atome
d’hydrogène.
• Ceci grâce à un spectre
RMN de la molécule.
Spectrophotomètre
1
Cliquer pour faire
défiler le diaporama
Spectre RMN de l’éthanol
Référence
Courbe d’intégration
En abscisse : déplacement chimique δ
(ou chemical shift) en ppm
Trois signaux
•Vocabulaire associé à la RMN du proton
Un pic ou singulet
Multiplets
2
•Prévision du nombre de signaux
(protons équivalents) :
H
C
H
H C O H
HH
H
Trois protons
équivalents
Deux protons
équivalents
Un proton
seul
Le nombre de groupe de protons équivalents donne le
nombre de signaux.
Trois groupes Trois signaux⇔
3
4
méthoxyméthane
…. signal
méthoxybutane
…. signaux5
1
•Comment utiliser la courbe d’intégration ?
H
C
H
H C O H
HH
H
h3
h1
h2
h1 / h2 = 3
h3 / h2 = 2
3 protons H pour1 proton H
2 protons H pour1 proton H
5

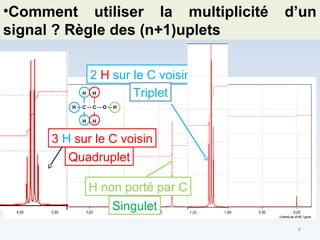

•Comment utiliser la multiplicité d’un
signal ? Règle des (n+1)uplets
H
C
H
H C O H
HH
H
2 H sur le C voisin
Triplet
Quadruplet
H non porté par C
Singulet
3 H sur le C voisin
6
•Comment utiliser la multiplicité d’un
signal ? Règle des (n+1)uplets
H
C
H
H C O H
HH
H
2 H sur le C voisin
Triplet
Quadruplet
H non porté par C
Singulet
3 H sur le C voisin
6
