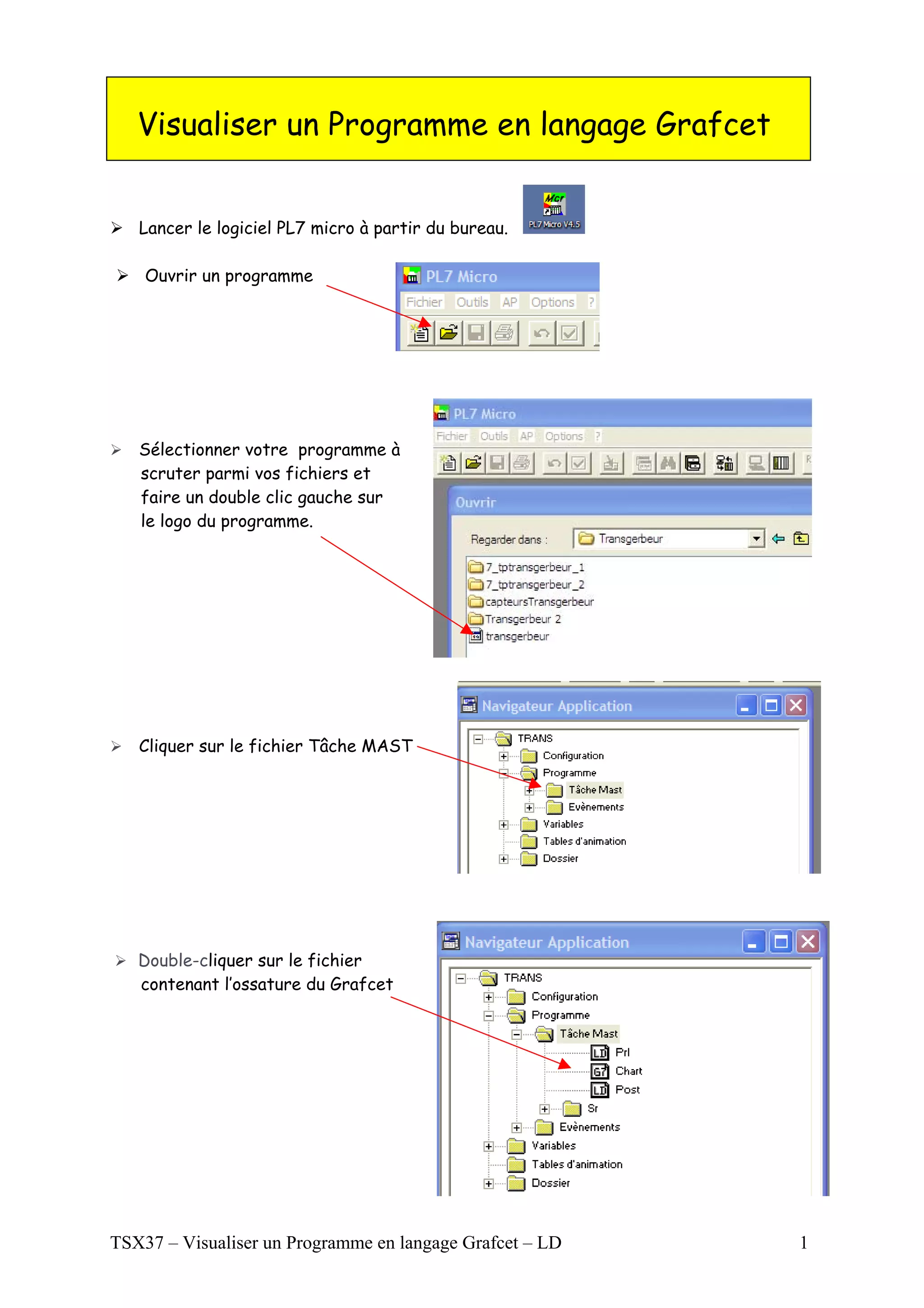

Visualiser un Programme en langage Grafcet


   Lancer le logiciel PL7 micro à partir du bureau.

    Ouvrir un programme




   Sélectionner votre programme à
   scruter parmi vos fichiers et
   faire un double clic gauche sur
   le logo du programme.




   Cliquer sur le fichier Tâche MAST




   Double-cliquer sur le fichier
   contenant l’ossature du Grafcet




TSX37 – Visualiser un Programme en langage Grafcet – LD   1

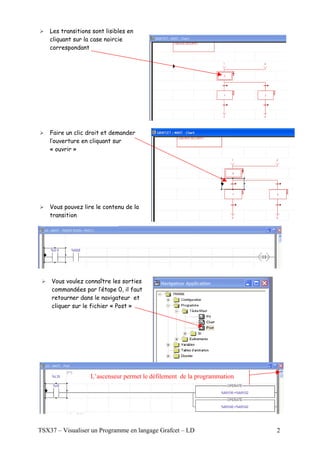

Les transitions sont lisibles en
    cliquant sur la case noircie
    correspondant




    Faire un clic droit et demander
    l’ouverture en cliquant sur
    « ouvrir »




    Vous pouvez lire le contenu de la
    transition




    Vous voulez connaître les sorties
    commandées par l’étape 0, il faut
    retourner dans le navigateur et
    cliquer sur le fichier « Post »




                   L’ascenseur permet le défilement de la programmation




TSX37 – Visualiser un Programme en langage Grafcet – LD                   2

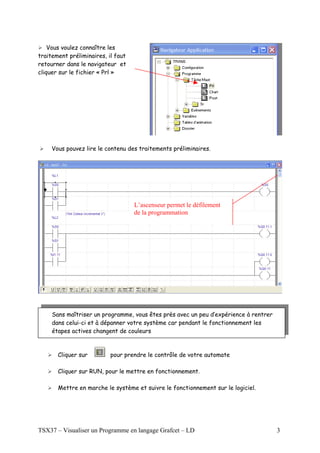

Vous voulez connaître les
traitement préliminaires, il faut
retourner dans le navigateur et
cliquer sur le fichier « Prl »




     Vous pouvez lire le contenu des traitements préliminaires.




                                    L’ascenseur permet le défilement
                                    de la programmation




     Sans maîtriser un programme, vous êtes près avec un peu d’expérience à rentrer
     dans celui-ci et à dépanner votre système car pendant le fonctionnement les
     étapes actives changent de couleurs



       Cliquer sur         pour prendre le contrôle de votre automate

       Cliquer sur RUN, pour le mettre en fonctionnement.

       Mettre en marche le système et suivre le fonctionnement sur le logiciel.




TSX37 – Visualiser un Programme en langage Grafcet – LD                               3
