INTRODUCTION
AUX SYSTEMES D’INFORMATION
GEOGRAPHIQUE
1
ESI – École nationale Supérieure en
Informatique

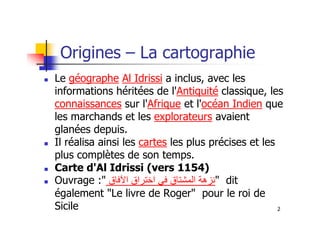

Origines – La cartographie
Le géographe Al Idrissi a inclus, avec les
informations héritées de l'Antiquité classique, les
connaissances sur l'Afrique et l'océan Indien que
les marchands et les explorateurs avaient
2
les marchands et les explorateurs avaient
glanées depuis.
Il réalisa ainsi les cartes les plus précises et les
plus complètes de son temps.
Carte d'Al Idrissi (vers 1154)
Ouvrage :" ‫ق‬ ‫ا‬ ‫راق‬ ‫ا‬ ‫ق‬ ‫ا‬ ‫زھ‬ " dit
également "Le livre de Roger" pour le roi de
Sicile
Origines – La cartographie
3
Carte Idrissi
Nord vers le bas

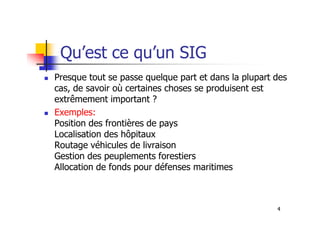

Qu’est ce qu’un SIG
Presque tout se passe quelque part et dans la plupart des
cas, de savoir où certaines choses se produisent est
extrêmement important ?
Exemples:
4
Exemples:
Position des frontières de pays
Localisation des hôpitaux
Routage véhicules de livraison
Gestion des peuplements forestiers
Allocation de fonds pour défenses maritimes

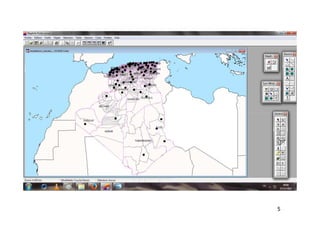

Qu’est ce qu’un SIG
5

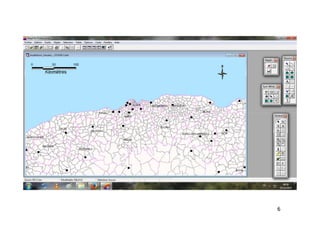

Qu’est ce qu’un SIG
6

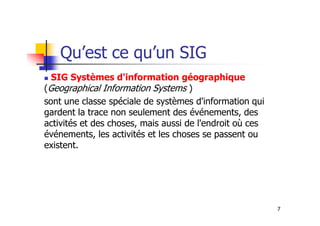

Qu’est ce qu’un SIG
SIG Systèmes d'information géographique
(Geographical Information Systems )
sont une classe spéciale de systèmes d'information qui
gardent la trace non seulement des événements, des
7
gardent la trace non seulement des événements, des
activités et des choses, mais aussi de l'endroit où ces
événements, les activités et les choses se passent ou
existent.

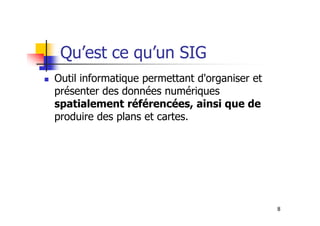

Qu’est ce qu’un SIG
Outil informatique permettant d'organiser et
présenter des données numériques
spatialement référencées, ainsi que de
produire des plans et cartes.
8
produire des plans et cartes.

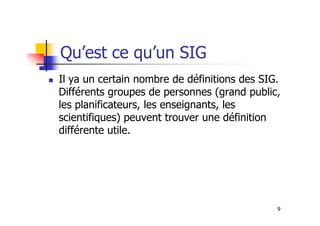

Qu’est ce qu’un SIG
Il ya un certain nombre de définitions des SIG.
Différents groupes de personnes (grand public,
les planificateurs, les enseignants, les
scientifiques) peuvent trouver une définition
9
scientifiques) peuvent trouver une définition
différente utile.

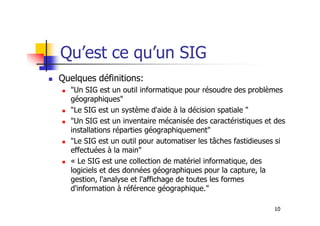

Qu’est ce qu’un SIG
Quelques définitions:
"Un SIG est un outil informatique pour résoudre des problèmes
géographiques"
"Le SIG est un système d'aide à la décision spatiale "
10
"Le SIG est un système d'aide à la décision spatiale "
"Un SIG est un inventaire mécanisée des caractéristiques et des
installations réparties géographiquement"
"Le SIG est un outil pour automatiser les tâches fastidieuses si
effectuées à la main"
« Le SIG est une collection de matériel informatique, des
logiciels et des données géographiques pour la capture, la
gestion, l'analyse et l'affichage de toutes les formes
d'information à référence géographique."

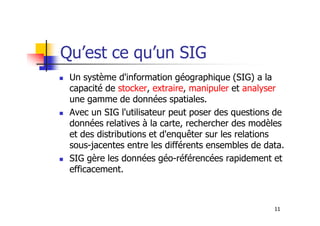

Qu’est ce qu’un SIG
Un système d'information géographique (SIG) a la
capacité de stocker, extraire, manipuler et analyser
une gamme de données spatiales.
Avec un SIG l'utilisateur peut poser des questions de
11
Avec un SIG l'utilisateur peut poser des questions de
données relatives à la carte, rechercher des modèles
et des distributions et d'enquêter sur les relations
sous-jacentes entre les différents ensembles de data.
SIG gère les données géo-référencées rapidement et
efficacement.
Qu’est ce qu’un SIG
12

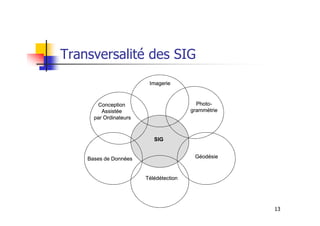

Transversalité des SIG
ImagerieImagerie
PhotoPhoto--
grammétriegrammétrie
ConceptionConception
AssistéeAssistée
13
grammétriegrammétrieAssistéeAssistée
parpar OrdinateursOrdinateurs
GéodésieGéodésie
TélédétectionTélédétection
Bases deBases de DonnéesDonnées
SIGSIG

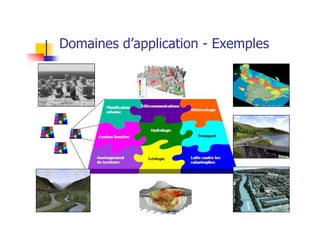

Domaines d’application - Exemples
14

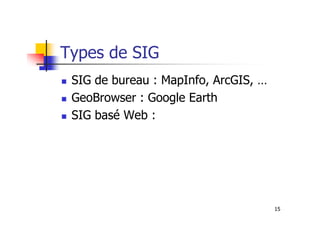

Types de SIG
SIG de bureau : MapInfo, ArcGIS, …
GeoBrowser : Google Earth
SIG basé Web :
15
SIG basé Web :

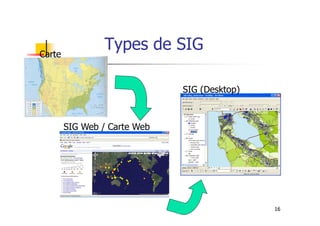

Types de SIGCarte
SIG (Desktop)
16
SIG Web / Carte Web

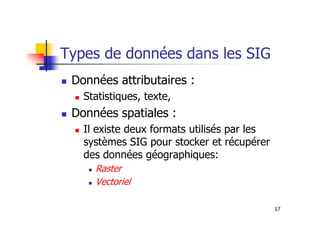

Types de données dans les SIG
Données attributaires :
Statistiques, texte,
Données spatiales :
17
Données spatiales :
Il existe deux formats utilisés par les
systèmes SIG pour stocker et récupérer
des données géographiques:
Raster
Vectoriel

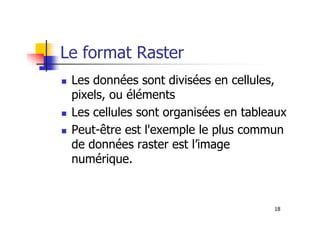

Le format Raster
Les données sont divisées en cellules,
pixels, ou éléments
Les cellules sont organisées en tableaux
18
Les cellules sont organisées en tableaux
Peut-être est l'exemple le plus commun
de données raster est l’image
numérique.
Le format vectoriel
Les données sont associées à des points, des
lignes ou des polygones
Les points sont situés par des coordonnées
Les lignes sont décrites par un ensemble de vecteurs
19
Les lignes sont décrites par un ensemble de vecteurs
reliant des segments de ligne (décrites par les
coordonnées de départ du vecteur, sa direction, et de
l'ampleur ou de la longueur).
Zones ou polygones sont décrits par une série de
vecteurs entourant la zone.

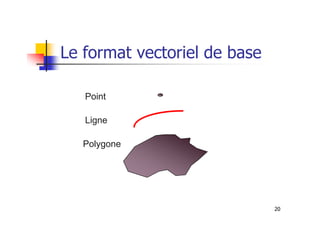

Le format vectoriel de base
Point
20
Ligne
Polygone

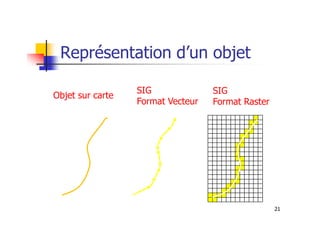

Représentation d’un objet
Objet sur carte
SIG
Format Vecteur
SIG
Format Raster
21

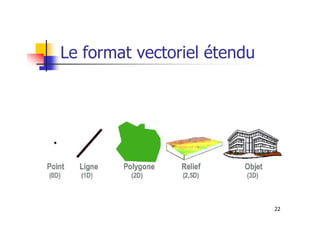

Le format vectoriel étendu
22

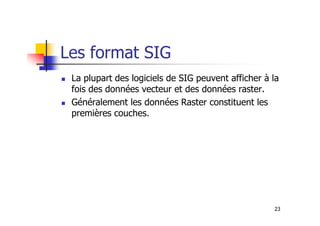

Les format SIG
La plupart des logiciels de SIG peuvent afficher à la
fois des données vecteur et des données raster.
Généralement les données Raster constituent les
premières couches.
23
premières couches.
Les format SIG
24

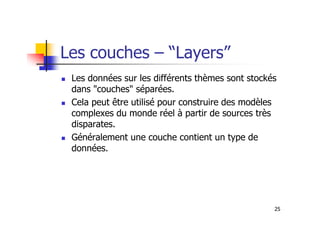

Les couches – “Layers”
Les données sur les différents thèmes sont stockés
dans "couches" séparées.
Cela peut être utilisé pour construire des modèles
complexes du monde réel à partir de sources très
25
complexes du monde réel à partir de sources très
disparates.
Généralement une couche contient un type de
données.

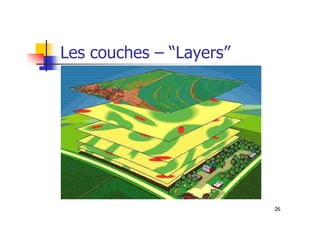

Les couches – “Layers”
26

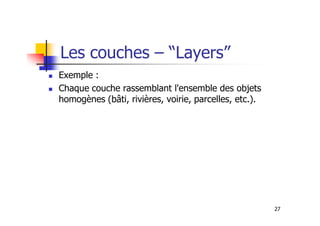

Les couches – “Layers”
Exemple :
Chaque couche rassemblant l'ensemble des objets
homogènes (bâti, rivières, voirie, parcelles, etc.).
27

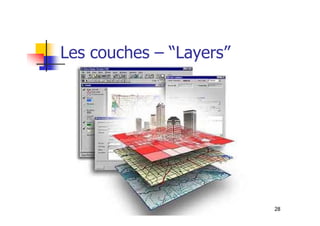

Les couches – “Layers”
28
Les systèmes de coordonnées
Les données spatiales sont généralement
enregistrées en latitude et longitude, souvent
exprimées en degrés décimaux.
D'autres systèmes couramment utilisés :
29
D'autres systèmes couramment utilisés :
UTM Universal Transverse Mercator.
Ces systèmes sont des projections de la surface
courbe du globe sur une surface plane.

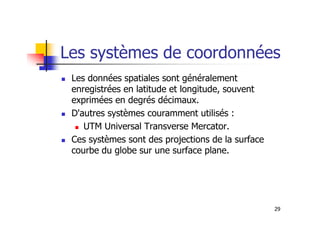

Les systèmes de coordonnées
Les données spatiales sont généralement
enregistrées en latitude et longitude, souvent
exprimées en degrés décimaux.
D'autres systèmes couramment utilisés :
30
D'autres systèmes couramment utilisés :
UTM Universal Transverse Mercator.
Ces systèmes sont des projections de la surface
courbe du globe sur une surface plane.

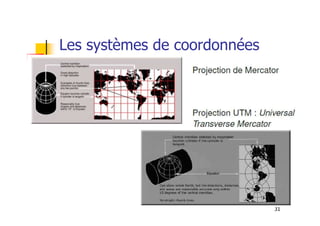

Les systèmes de coordonnées
31

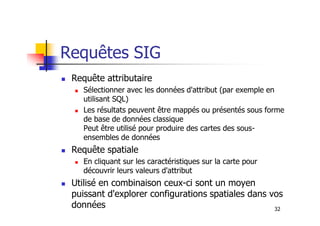

Requêtes SIG
Requête attributaire
Sélectionner avec les données d'attribut (par exemple en
utilisant SQL)
Les résultats peuvent être mappés ou présentés sous forme
32
Les résultats peuvent être mappés ou présentés sous forme
de base de données classique
Peut être utilisé pour produire des cartes des sous-
ensembles de données
Requête spatiale
En cliquant sur les caractéristiques sur la carte pour
découvrir leurs valeurs d'attribut
Utilisé en combinaison ceux-ci sont un moyen
puissant d'explorer configurations spatiales dans vos
données

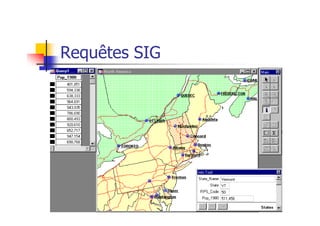

Requêtes SIG
33
Evolutions actuelles
Internet / Intranet
– développement du web mapping
Integration des SIG et de les technologies de
l‘information
34
– émergence des serveurs de données
Définition de normes
– Consortium OpenGIS
– ISO TC 211

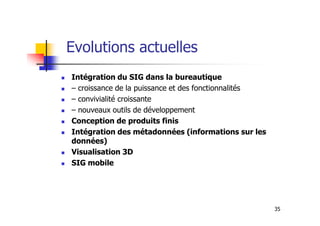

Evolutions actuelles
Intégration du SIG dans la bureautique
– croissance de la puissance et des fonctionnalités
– convivialité croissante
– nouveaux outils de développement
35
– nouveaux outils de développement
Conception de produits finis
Intégration des métadonnées (informations sur les
données)
Visualisation 3D
SIG mobile

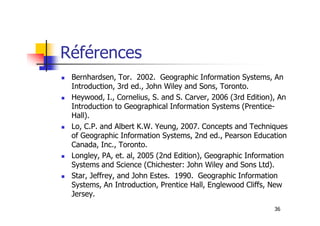

Références
Bernhardsen, Tor. 2002. Geographic Information Systems, An
Introduction, 3rd ed., John Wiley and Sons, Toronto.
Heywood, I., Cornelius, S. and S. Carver, 2006 (3rd Edition), An
Introduction to Geographical Information Systems (Prentice-
Hall).
36
Hall).
Lo, C.P. and Albert K.W. Yeung, 2007. Concepts and Techniques
of Geographic Information Systems, 2nd ed., Pearson Education
Canada, Inc., Toronto.
Longley, PA, et. al, 2005 (2nd Edition), Geographic Information
Systems and Science (Chichester: John Wiley and Sons Ltd).
Star, Jeffrey, and John Estes. 1990. Geographic Information
Systems, An Introduction, Prentice Hall, Englewood Cliffs, New
Jersey.

Contenu connexe

Tendances

Système d’Information Géographique et Télédétection: généralités
Système d’Information Géographique et Télédétection: généralitésSystème d’Information Géographique et Télédétection: généralités
Système d’Information Géographique et Télédétection: généralitésInstitut Pasteur de Madagascar

Chap VI SIG-Travaux Pratiques
Chap VI SIG-Travaux PratiquesChap VI SIG-Travaux Pratiques
Chap VI SIG-Travaux PratiquesMohammed TAMALI

Geomatique ppt - m11 intro-cours_eg_20131014
Geomatique ppt - m11 intro-cours_eg_20131014Geomatique ppt - m11 intro-cours_eg_20131014
Geomatique ppt - m11 intro-cours_eg_20131014Amine Ouariache

Cartographie et SIG 2016 - Partie 3
Cartographie et SIG 2016 - Partie 3Cartographie et SIG 2016 - Partie 3
Cartographie et SIG 2016 - Partie 3Ibrahima Sylla

ArcGIS From Zero to Hero, by MHARZI ALAOUI Hicham
ArcGIS From Zero to Hero, by MHARZI ALAOUI HichamArcGIS From Zero to Hero, by MHARZI ALAOUI Hicham
ArcGIS From Zero to Hero, by MHARZI ALAOUI Hichamalaoui

Qu'est-ce qu'un SIG?
Qu'est-ce qu'un SIG?Qu'est-ce qu'un SIG?
Qu'est-ce qu'un SIG?ankeqiang

Cartographie et SIG 2016 - Partie 1
Cartographie et SIG 2016 - Partie 1Cartographie et SIG 2016 - Partie 1
Cartographie et SIG 2016 - Partie 1Ibrahima Sylla

Mise en place d'un système d'information géographique pour la commune de Tunis
Mise en place d'un système d'information géographique pour la commune de TunisMise en place d'un système d'information géographique pour la commune de Tunis
Mise en place d'un système d'information géographique pour la commune de TunisFiras Mejri

Sig chap-2-2010 2011
Sig chap-2-2010 2011Sig chap-2-2010 2011
Sig chap-2-2010 2011imendal

Sig chap-1-2010 2011
Sig chap-1-2010 2011Sig chap-1-2010 2011
Sig chap-1-2010 2011imendal

Cartographie et SIG 2016 - Partie 2
Cartographie et SIG 2016 - Partie 2Cartographie et SIG 2016 - Partie 2
Cartographie et SIG 2016 - Partie 2Ibrahima Sylla

Contribution des Systèmes d’Informations Géographiques (SIG) à la gestion des...
Contribution des Systèmes d’Informations Géographiques (SIG) à la gestion des...Contribution des Systèmes d’Informations Géographiques (SIG) à la gestion des...
Contribution des Systèmes d’Informations Géographiques (SIG) à la gestion des...YOUSSOUPHA MBODJI

Système d'information géographique/ Geographical Information Systems- Chérin...
Système d'information géographique/  Geographical Information Systems- Chérin...Système d'information géographique/  Geographical Information Systems- Chérin...
Système d'information géographique/ Geographical Information Systems- Chérin...Cherine Akkari

Cartographie et SIG_Partie4
Cartographie et SIG_Partie4Cartographie et SIG_Partie4
Cartographie et SIG_Partie4Ibrahima Sylla

Initiation arcgis10 v3-libre
Initiation arcgis10 v3-libreInitiation arcgis10 v3-libre
Initiation arcgis10 v3-libreSouhila Benkaci


Tendances (20)

Système d’Information Géographique et Télédétection: généralités
Système d’Information Géographique et Télédétection: généralitésSystème d’Information Géographique et Télédétection: généralités
Système d’Information Géographique et Télédétection: généralités

Chap VI SIG-Travaux Pratiques
Chap VI SIG-Travaux PratiquesChap VI SIG-Travaux Pratiques
Chap VI SIG-Travaux Pratiques

Geomatique ppt - m11 intro-cours_eg_20131014
Geomatique ppt - m11 intro-cours_eg_20131014Geomatique ppt - m11 intro-cours_eg_20131014
Geomatique ppt - m11 intro-cours_eg_20131014

Cartographie et SIG 2016 - Partie 3
Cartographie et SIG 2016 - Partie 3Cartographie et SIG 2016 - Partie 3
Cartographie et SIG 2016 - Partie 3

Systeme d’information geographique
Systeme d’information geographiqueSysteme d’information geographique
Systeme d’information geographique

SP SIG : Système d'Information Géographique
SP SIG : Système d'Information GéographiqueSP SIG : Système d'Information Géographique
SP SIG : Système d'Information Géographique

ArcGIS From Zero to Hero, by MHARZI ALAOUI Hicham
ArcGIS From Zero to Hero, by MHARZI ALAOUI HichamArcGIS From Zero to Hero, by MHARZI ALAOUI Hicham
ArcGIS From Zero to Hero, by MHARZI ALAOUI Hicham

TP Système d'Information Géographique
TP Système d'Information GéographiqueTP Système d'Information Géographique
TP Système d'Information Géographique

Qu'est-ce qu'un SIG?
Qu'est-ce qu'un SIG?Qu'est-ce qu'un SIG?
Qu'est-ce qu'un SIG?

Cartographie et SIG 2016 - Partie 1
Cartographie et SIG 2016 - Partie 1Cartographie et SIG 2016 - Partie 1
Cartographie et SIG 2016 - Partie 1

Mise en place d'un système d'information géographique pour la commune de Tunis
Mise en place d'un système d'information géographique pour la commune de TunisMise en place d'un système d'information géographique pour la commune de Tunis
Mise en place d'un système d'information géographique pour la commune de Tunis

Sig chap-2-2010 2011
Sig chap-2-2010 2011Sig chap-2-2010 2011
Sig chap-2-2010 2011

Formation sig
Formation sigFormation sig
Formation sig

Formation ArcGis
Formation ArcGisFormation ArcGis
Formation ArcGis

Sig chap-1-2010 2011
Sig chap-1-2010 2011Sig chap-1-2010 2011
Sig chap-1-2010 2011

Cartographie et SIG 2016 - Partie 2
Cartographie et SIG 2016 - Partie 2Cartographie et SIG 2016 - Partie 2
Cartographie et SIG 2016 - Partie 2

Contribution des Systèmes d’Informations Géographiques (SIG) à la gestion des...
Contribution des Systèmes d’Informations Géographiques (SIG) à la gestion des...Contribution des Systèmes d’Informations Géographiques (SIG) à la gestion des...
Contribution des Systèmes d’Informations Géographiques (SIG) à la gestion des...

Système d'information géographique/ Geographical Information Systems- Chérin...
Système d'information géographique/  Geographical Information Systems- Chérin...Système d'information géographique/  Geographical Information Systems- Chérin...
Système d'information géographique/ Geographical Information Systems- Chérin...

Cartographie et SIG_Partie4
Cartographie et SIG_Partie4Cartographie et SIG_Partie4
Cartographie et SIG_Partie4

Initiation arcgis10 v3-libre
Initiation arcgis10 v3-libreInitiation arcgis10 v3-libre
Initiation arcgis10 v3-libre


En vedette

Utilisation de la biométrie dans le cadre d’un projet Mobilité
Utilisation de la biométrie dans le cadre d’un projet MobilitéUtilisation de la biométrie dans le cadre d’un projet Mobilité
Utilisation de la biométrie dans le cadre d’un projet MobilitéSylvain Maret

Muchas veces se relaciona la madurez con la pérdida de facultades mentales
Muchas veces se relaciona la madurez con la pérdida de facultades mentalesMuchas veces se relaciona la madurez con la pérdida de facultades mentales
Muchas veces se relaciona la madurez con la pérdida de facultades mentalesLuis Fernando Tascón Montes

Rapport de stage UpdateFrance 2015
Rapport de stage UpdateFrance 2015Rapport de stage UpdateFrance 2015
Rapport de stage UpdateFrance 2015Nguyen Vu Anh Trung

Apprendre à utiliser Canva avec Egg3
Apprendre à utiliser Canva avec Egg3Apprendre à utiliser Canva avec Egg3
Apprendre à utiliser Canva avec Egg3Tristan Girard

SISTEMA_SELECCION_UNIVERSITARIA
SISTEMA_SELECCION_UNIVERSITARIASISTEMA_SELECCION_UNIVERSITARIA
SISTEMA_SELECCION_UNIVERSITARIAEduardo Mera

Ejemplos tratamientos gingivales
Ejemplos tratamientos gingivalesEjemplos tratamientos gingivales
Ejemplos tratamientos gingivalesenricopet

Présentation1
Présentation1Présentation1
Présentation1jackthemac

Righetti trabajo final integrador
Righetti  trabajo final integradorRighetti  trabajo final integrador
Righetti trabajo final integradorApvril

Mustapha el khayat transports maritimes pouvoir et régulation.txt
Mustapha el khayat transports maritimes pouvoir et régulation.txtMustapha el khayat transports maritimes pouvoir et régulation.txt
Mustapha el khayat transports maritimes pouvoir et régulation.txtAmine AS SOULAIMANI

Boletin de la Alcaldia de Palmira 112 junio 6 por La Hora de Palmira
Boletin de la Alcaldia de Palmira 112 junio 6 por La Hora de PalmiraBoletin de la Alcaldia de Palmira 112 junio 6 por La Hora de Palmira
Boletin de la Alcaldia de Palmira 112 junio 6 por La Hora de PalmiraLuis Fernando Tascón Montes

Propuestas para Nacex / Automatización de notificaciones de voz y toma de ped...
Propuestas para Nacex / Automatización de notificaciones de voz y toma de ped...Propuestas para Nacex / Automatización de notificaciones de voz y toma de ped...
Propuestas para Nacex / Automatización de notificaciones de voz y toma de ped...Enric Juvé

Luc, l'évangéliste du salut offert par Jésus le Christ III
Luc, l'évangéliste du salut offert par Jésus le Christ IIILuc, l'évangéliste du salut offert par Jésus le Christ III
Luc, l'évangéliste du salut offert par Jésus le Christ IIIQuenum Jean-Marie Hyacinthe

2014 recap
2014 recap2014 recap
2014 recapFWWC2015

La composición de clases posibles y potentes
La composición de clases posibles y potentesLa composición de clases posibles y potentes
La composición de clases posibles y potentesMatuel Vegga

Boletin de la Alcaldia de Palmira 143 por La Hora de Palmira (miércoles 25 de...
Boletin de la Alcaldia de Palmira 143 por La Hora de Palmira (miércoles 25 de...Boletin de la Alcaldia de Palmira 143 por La Hora de Palmira (miércoles 25 de...
Boletin de la Alcaldia de Palmira 143 por La Hora de Palmira (miércoles 25 de...Luis Fernando Tascón Montes


En vedette (20)

Utilisation de la biométrie dans le cadre d’un projet Mobilité
Utilisation de la biométrie dans le cadre d’un projet MobilitéUtilisation de la biométrie dans le cadre d’un projet Mobilité
Utilisation de la biométrie dans le cadre d’un projet Mobilité

Oct2004presentSIG
Oct2004presentSIGOct2004presentSIG
Oct2004presentSIG

Muchas veces se relaciona la madurez con la pérdida de facultades mentales
Muchas veces se relaciona la madurez con la pérdida de facultades mentalesMuchas veces se relaciona la madurez con la pérdida de facultades mentales
Muchas veces se relaciona la madurez con la pérdida de facultades mentales

Rapport de stage UpdateFrance 2015
Rapport de stage UpdateFrance 2015Rapport de stage UpdateFrance 2015
Rapport de stage UpdateFrance 2015

NEO8000e Brochure 2014
NEO8000e Brochure 2014NEO8000e Brochure 2014
NEO8000e Brochure 2014

Nostalgia del Radio
Nostalgia del RadioNostalgia del Radio
Nostalgia del Radio

Apprendre à utiliser Canva avec Egg3
Apprendre à utiliser Canva avec Egg3Apprendre à utiliser Canva avec Egg3
Apprendre à utiliser Canva avec Egg3

Presentacion final True Elements
Presentacion final True ElementsPresentacion final True Elements
Presentacion final True Elements

SISTEMA_SELECCION_UNIVERSITARIA
SISTEMA_SELECCION_UNIVERSITARIASISTEMA_SELECCION_UNIVERSITARIA
SISTEMA_SELECCION_UNIVERSITARIA

Ejemplos tratamientos gingivales
Ejemplos tratamientos gingivalesEjemplos tratamientos gingivales
Ejemplos tratamientos gingivales

Présentation1
Présentation1Présentation1
Présentation1

Righetti trabajo final integrador
Righetti  trabajo final integradorRighetti  trabajo final integrador
Righetti trabajo final integrador

Mustapha el khayat transports maritimes pouvoir et régulation.txt
Mustapha el khayat transports maritimes pouvoir et régulation.txtMustapha el khayat transports maritimes pouvoir et régulation.txt
Mustapha el khayat transports maritimes pouvoir et régulation.txt

Boletin de la Alcaldia de Palmira 112 junio 6 por La Hora de Palmira
Boletin de la Alcaldia de Palmira 112 junio 6 por La Hora de PalmiraBoletin de la Alcaldia de Palmira 112 junio 6 por La Hora de Palmira
Boletin de la Alcaldia de Palmira 112 junio 6 por La Hora de Palmira

Propuestas para Nacex / Automatización de notificaciones de voz y toma de ped...
Propuestas para Nacex / Automatización de notificaciones de voz y toma de ped...Propuestas para Nacex / Automatización de notificaciones de voz y toma de ped...
Propuestas para Nacex / Automatización de notificaciones de voz y toma de ped...

Salv ac i on (parte tres)
Salv ac i on (parte tres)Salv ac i on (parte tres)
Salv ac i on (parte tres)

Luc, l'évangéliste du salut offert par Jésus le Christ III
Luc, l'évangéliste du salut offert par Jésus le Christ IIILuc, l'évangéliste du salut offert par Jésus le Christ III
Luc, l'évangéliste du salut offert par Jésus le Christ III

2014 recap
2014 recap2014 recap
2014 recap

La composición de clases posibles y potentes
La composición de clases posibles y potentesLa composición de clases posibles y potentes
La composición de clases posibles y potentes

Boletin de la Alcaldia de Palmira 143 por La Hora de Palmira (miércoles 25 de...
Boletin de la Alcaldia de Palmira 143 por La Hora de Palmira (miércoles 25 de...Boletin de la Alcaldia de Palmira 143 por La Hora de Palmira (miércoles 25 de...
Boletin de la Alcaldia de Palmira 143 por La Hora de Palmira (miércoles 25 de...


Similaire à 1 introduction systèmes-information-géographique

Annex 131_UCAD_Senegal_Implemented Course_Systèmes d’Information Géographique...
Annex 131_UCAD_Senegal_Implemented Course_Systèmes d’Information Géographique...Annex 131_UCAD_Senegal_Implemented Course_Systèmes d’Information Géographique...
Annex 131_UCAD_Senegal_Implemented Course_Systèmes d’Information Géographique...FlorentKoffiKPEDENOU

Système d'Informations Géographiques
Système d'Informations GéographiquesSystème d'Informations Géographiques
Système d'Informations GéographiquesIshakHAMEDDAH

guide-cartographie-systeme-information-anssi-pa-046 (1).pdf
guide-cartographie-systeme-information-anssi-pa-046 (1).pdfguide-cartographie-systeme-information-anssi-pa-046 (1).pdf
guide-cartographie-systeme-information-anssi-pa-046 (1).pdfoumaima82

Formation Infoagri 05092008 Lt
Formation Infoagri 05092008 LtFormation Infoagri 05092008 Lt
Formation Infoagri 05092008 Ltmorenoperalto

cartographie-Search2012-SocialComputing
cartographie-Search2012-SocialComputingcartographie-Search2012-SocialComputing
cartographie-Search2012-SocialComputingSocial Computing

Système d’Information Géographique et Télédétection: généralités
Système d’Information Géographique et Télédétection: généralitésSystème d’Information Géographique et Télédétection: généralités
Système d’Information Géographique et Télédétection: généralitésInstitut Pasteur de Madagascar

Implementing interactive maps using free GIS tools
Implementing interactive maps using free GIS toolsImplementing interactive maps using free GIS tools
Implementing interactive maps using free GIS toolsLamya BOUQANZIA

Webinar EEIE #06 : Datavisualisation, faites parler la data
Webinar EEIE #06 : Datavisualisation, faites parler la dataWebinar EEIE #06 : Datavisualisation, faites parler la data
Webinar EEIE #06 : Datavisualisation, faites parler la dataGroupe EEIE

Introduction à la cartographie et aux SIG.pptx
Introduction à la cartographie et aux SIG.pptxIntroduction à la cartographie et aux SIG.pptx
Introduction à la cartographie et aux SIG.pptxSupportGeoTechDev

Benin2010 a
Benin2010 aBenin2010 a
Benin2010 afopex

ArcGIS_EF1 (1).pdf
ArcGIS_EF1 (1).pdfArcGIS_EF1 (1).pdf
ArcGIS_EF1 (1).pdfAbdouBoua1

Cartographie et SIG_Partie2
Cartographie et SIG_Partie2Cartographie et SIG_Partie2
Cartographie et SIG_Partie2Ibrahima Sylla

Outils pour la cartographie de la mobilité
Outils pour la cartographie de la mobilitéOutils pour la cartographie de la mobilité
Outils pour la cartographie de la mobilitéChristophe Duquesne

2014 Présentation pour la soutenance du probatoire "Big Data"de galsungen
2014 Présentation pour la soutenance du probatoire "Big Data"de galsungen2014 Présentation pour la soutenance du probatoire "Big Data"de galsungen
2014 Présentation pour la soutenance du probatoire "Big Data"de galsungenGalsungen


Similaire à 1 introduction systèmes-information-géographique (20)

Annex 131_UCAD_Senegal_Implemented Course_Systèmes d’Information Géographique...
Annex 131_UCAD_Senegal_Implemented Course_Systèmes d’Information Géographique...Annex 131_UCAD_Senegal_Implemented Course_Systèmes d’Information Géographique...
Annex 131_UCAD_Senegal_Implemented Course_Systèmes d’Information Géographique...

mars2005_SIG
mars2005_SIGmars2005_SIG
mars2005_SIG

Système d'Informations Géographiques
Système d'Informations GéographiquesSystème d'Informations Géographiques
Système d'Informations Géographiques

Sig
SigSig
Sig

guide-cartographie-systeme-information-anssi-pa-046 (1).pdf
guide-cartographie-systeme-information-anssi-pa-046 (1).pdfguide-cartographie-systeme-information-anssi-pa-046 (1).pdf
guide-cartographie-systeme-information-anssi-pa-046 (1).pdf

Laurent Pigache
Laurent PigacheLaurent Pigache
Laurent Pigache

Qu'est ce que le Système d'Information Géographique
Qu'est ce que le Système d'Information GéographiqueQu'est ce que le Système d'Information Géographique
Qu'est ce que le Système d'Information Géographique

Système d'Information Géographique
Système d'Information GéographiqueSystème d'Information Géographique
Système d'Information Géographique

Formation Infoagri 05092008 Lt
Formation Infoagri 05092008 LtFormation Infoagri 05092008 Lt
Formation Infoagri 05092008 Lt

cartographie-Search2012-SocialComputing
cartographie-Search2012-SocialComputingcartographie-Search2012-SocialComputing
cartographie-Search2012-SocialComputing

Système d'information géographique
Système d'information géographiqueSystème d'information géographique
Système d'information géographique

Système d’Information Géographique et Télédétection: généralités
Système d’Information Géographique et Télédétection: généralitésSystème d’Information Géographique et Télédétection: généralités
Système d’Information Géographique et Télédétection: généralités

Implementing interactive maps using free GIS tools
Implementing interactive maps using free GIS toolsImplementing interactive maps using free GIS tools
Implementing interactive maps using free GIS tools

Webinar EEIE #06 : Datavisualisation, faites parler la data
Webinar EEIE #06 : Datavisualisation, faites parler la dataWebinar EEIE #06 : Datavisualisation, faites parler la data
Webinar EEIE #06 : Datavisualisation, faites parler la data

Introduction à la cartographie et aux SIG.pptx
Introduction à la cartographie et aux SIG.pptxIntroduction à la cartographie et aux SIG.pptx
Introduction à la cartographie et aux SIG.pptx

Benin2010 a
Benin2010 aBenin2010 a
Benin2010 a

ArcGIS_EF1 (1).pdf
ArcGIS_EF1 (1).pdfArcGIS_EF1 (1).pdf
ArcGIS_EF1 (1).pdf

Cartographie et SIG_Partie2
Cartographie et SIG_Partie2Cartographie et SIG_Partie2
Cartographie et SIG_Partie2

Outils pour la cartographie de la mobilité
Outils pour la cartographie de la mobilitéOutils pour la cartographie de la mobilité
Outils pour la cartographie de la mobilité

2014 Présentation pour la soutenance du probatoire "Big Data"de galsungen
2014 Présentation pour la soutenance du probatoire "Big Data"de galsungen2014 Présentation pour la soutenance du probatoire "Big Data"de galsungen
2014 Présentation pour la soutenance du probatoire "Big Data"de galsungen


1 introduction systèmes-information-géographique

  • 1. INTRODUCTION AUX SYSTEMES D’INFORMATION GEOGRAPHIQUE 1 ESI – École nationale Supérieure en Informatique
  • 2. Origines – La cartographie Le géographe Al Idrissi a inclus, avec les informations héritées de l'Antiquité classique, les connaissances sur l'Afrique et l'océan Indien que les marchands et les explorateurs avaient 2 les marchands et les explorateurs avaient glanées depuis. Il réalisa ainsi les cartes les plus précises et les plus complètes de son temps. Carte d'Al Idrissi (vers 1154) Ouvrage :" ‫ق‬ ‫ا‬ ‫راق‬ ‫ا‬ ‫ق‬ ‫ا‬ ‫زھ‬ " dit également "Le livre de Roger" pour le roi de Sicile
  • 3. Origines – La cartographie 3 Carte Idrissi Nord vers le bas
  • 4. Qu’est ce qu’un SIG Presque tout se passe quelque part et dans la plupart des cas, de savoir où certaines choses se produisent est extrêmement important ? Exemples: 4 Exemples: Position des frontières de pays Localisation des hôpitaux Routage véhicules de livraison Gestion des peuplements forestiers Allocation de fonds pour défenses maritimes
  • 7. Qu’est ce qu’un SIG SIG Systèmes d'information géographique (Geographical Information Systems ) sont une classe spéciale de systèmes d'information qui gardent la trace non seulement des événements, des 7 gardent la trace non seulement des événements, des activités et des choses, mais aussi de l'endroit où ces événements, les activités et les choses se passent ou existent.
  • 8. Qu’est ce qu’un SIG Outil informatique permettant d'organiser et présenter des données numériques spatialement référencées, ainsi que de produire des plans et cartes. 8 produire des plans et cartes.
  • 9. Qu’est ce qu’un SIG Il ya un certain nombre de définitions des SIG. Différents groupes de personnes (grand public, les planificateurs, les enseignants, les scientifiques) peuvent trouver une définition 9 scientifiques) peuvent trouver une définition différente utile.
  • 10. Qu’est ce qu’un SIG Quelques définitions: "Un SIG est un outil informatique pour résoudre des problèmes géographiques" "Le SIG est un système d'aide à la décision spatiale " 10 "Le SIG est un système d'aide à la décision spatiale " "Un SIG est un inventaire mécanisée des caractéristiques et des installations réparties géographiquement" "Le SIG est un outil pour automatiser les tâches fastidieuses si effectuées à la main" « Le SIG est une collection de matériel informatique, des logiciels et des données géographiques pour la capture, la gestion, l'analyse et l'affichage de toutes les formes d'information à référence géographique."
  • 11. Qu’est ce qu’un SIG Un système d'information géographique (SIG) a la capacité de stocker, extraire, manipuler et analyser une gamme de données spatiales. Avec un SIG l'utilisateur peut poser des questions de 11 Avec un SIG l'utilisateur peut poser des questions de données relatives à la carte, rechercher des modèles et des distributions et d'enquêter sur les relations sous-jacentes entre les différents ensembles de data. SIG gère les données géo-référencées rapidement et efficacement.
  • 13. Transversalité des SIG ImagerieImagerie PhotoPhoto-- grammétriegrammétrie ConceptionConception AssistéeAssistée 13 grammétriegrammétrieAssistéeAssistée parpar OrdinateursOrdinateurs GéodésieGéodésie TélédétectionTélédétection Bases deBases de DonnéesDonnées SIGSIG
  • 15. Types de SIG SIG de bureau : MapInfo, ArcGIS, … GeoBrowser : Google Earth SIG basé Web : 15 SIG basé Web :
  • 16. Types de SIGCarte SIG (Desktop) 16 SIG Web / Carte Web
  • 17. Types de données dans les SIG Données attributaires : Statistiques, texte, Données spatiales : 17 Données spatiales : Il existe deux formats utilisés par les systèmes SIG pour stocker et récupérer des données géographiques: Raster Vectoriel
  • 18. Le format Raster Les données sont divisées en cellules, pixels, ou éléments Les cellules sont organisées en tableaux 18 Les cellules sont organisées en tableaux Peut-être est l'exemple le plus commun de données raster est l’image numérique.
  • 19. Le format vectoriel Les données sont associées à des points, des lignes ou des polygones Les points sont situés par des coordonnées Les lignes sont décrites par un ensemble de vecteurs 19 Les lignes sont décrites par un ensemble de vecteurs reliant des segments de ligne (décrites par les coordonnées de départ du vecteur, sa direction, et de l'ampleur ou de la longueur). Zones ou polygones sont décrits par une série de vecteurs entourant la zone.
  • 20. Le format vectoriel de base Point 20 Ligne Polygone
  • 21. Représentation d’un objet Objet sur carte SIG Format Vecteur SIG Format Raster 21
  • 22. Le format vectoriel étendu 22
  • 23. Les format SIG La plupart des logiciels de SIG peuvent afficher à la fois des données vecteur et des données raster. Généralement les données Raster constituent les premières couches. 23 premières couches.
  • 25. Les couches – “Layers” Les données sur les différents thèmes sont stockés dans "couches" séparées. Cela peut être utilisé pour construire des modèles complexes du monde réel à partir de sources très 25 complexes du monde réel à partir de sources très disparates. Généralement une couche contient un type de données.
  • 26. Les couches – “Layers” 26
  • 27. Les couches – “Layers” Exemple : Chaque couche rassemblant l'ensemble des objets homogènes (bâti, rivières, voirie, parcelles, etc.). 27
  • 28. Les couches – “Layers” 28
  • 29. Les systèmes de coordonnées Les données spatiales sont généralement enregistrées en latitude et longitude, souvent exprimées en degrés décimaux. D'autres systèmes couramment utilisés : 29 D'autres systèmes couramment utilisés : UTM Universal Transverse Mercator. Ces systèmes sont des projections de la surface courbe du globe sur une surface plane.
  • 30. Les systèmes de coordonnées Les données spatiales sont généralement enregistrées en latitude et longitude, souvent exprimées en degrés décimaux. D'autres systèmes couramment utilisés : 30 D'autres systèmes couramment utilisés : UTM Universal Transverse Mercator. Ces systèmes sont des projections de la surface courbe du globe sur une surface plane.
  • 31. Les systèmes de coordonnées 31
  • 32. Requêtes SIG Requête attributaire Sélectionner avec les données d'attribut (par exemple en utilisant SQL) Les résultats peuvent être mappés ou présentés sous forme 32 Les résultats peuvent être mappés ou présentés sous forme de base de données classique Peut être utilisé pour produire des cartes des sous- ensembles de données Requête spatiale En cliquant sur les caractéristiques sur la carte pour découvrir leurs valeurs d'attribut Utilisé en combinaison ceux-ci sont un moyen puissant d'explorer configurations spatiales dans vos données
  • 34. Evolutions actuelles Internet / Intranet – développement du web mapping Integration des SIG et de les technologies de l‘information 34 – émergence des serveurs de données Définition de normes – Consortium OpenGIS – ISO TC 211
  • 35. Evolutions actuelles Intégration du SIG dans la bureautique – croissance de la puissance et des fonctionnalités – convivialité croissante – nouveaux outils de développement 35 – nouveaux outils de développement Conception de produits finis Intégration des métadonnées (informations sur les données) Visualisation 3D SIG mobile
  • 36. Références Bernhardsen, Tor. 2002. Geographic Information Systems, An Introduction, 3rd ed., John Wiley and Sons, Toronto. Heywood, I., Cornelius, S. and S. Carver, 2006 (3rd Edition), An Introduction to Geographical Information Systems (Prentice- Hall). 36 Hall). Lo, C.P. and Albert K.W. Yeung, 2007. Concepts and Techniques of Geographic Information Systems, 2nd ed., Pearson Education Canada, Inc., Toronto. Longley, PA, et. al, 2005 (2nd Edition), Geographic Information Systems and Science (Chichester: John Wiley and Sons Ltd). Star, Jeffrey, and John Estes. 1990. Geographic Information Systems, An Introduction, Prentice Hall, Englewood Cliffs, New Jersey.
