Système d'Information Géographique - Conférence de la 5e édition du Cours international « Atelier Paludisme » - Fanjasoa RAKOTOMANANA et Rindra RANDREMANANA

1. QU’EST CE Q’UN SYSTEME
D’INFORMATION GEOGRAPHIQUE
Cellule SIG – Télédétection
Unité Epidémiologie
Institut Pasteur de Madagascar

2. DEFINITIONS
Un système informatique de matériel, de logiciels et de
processus conçu pour permettre la collecte, la gestion, la
manipulation, l’analyse, la modélisation et l’affichage de
données à référence spatiale afin de résoudre des problèmes
complexe d’aménagement et de gestion (Denègre J, 1996).
Ensemble de données géographiques, structuré de manière à
pouvoir extraire des informations ou synthèse d’informations
utiles pour la prise de décision ( SIG, 1990).

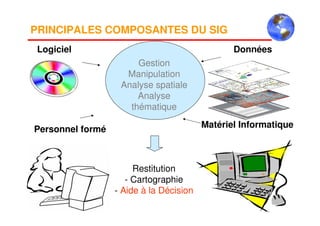

3. Données
Matériel Informatique
Logiciel
Personnel formé
Gestion
Manipulation
Analyse spatiale
Analyse
thématique
Restitution
- Cartographie
- Aide à la Décision
PRINCIPALES COMPOSANTES DU SIG

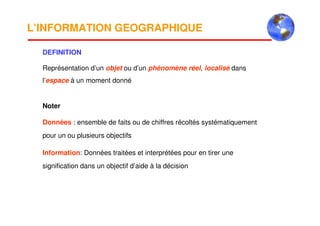

4. L’INFORMATION GEOGRAPHIQUE
DEFINITION
Représentation d’un objet ou d’un phénomène réel, localisé dans
l’espace à un moment donné
Noter
Données : ensemble de faits ou de chiffres récoltés systématiquement
pour un ou plusieurs objectifs
Information: Données traitées et interprétées pour en tirer une
signification dans un objectif d’aide à la décision

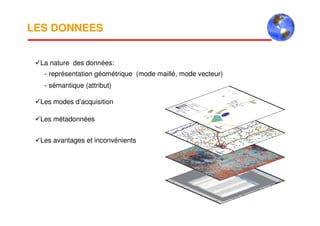

5. LES DONNEES
La nature des données:
- représentation géométrique (mode maillé, mode vecteur)
- sémantique (attribut)
Les modes d’acquisition
Les métadonnées
Les avantages et inconvénients

6. LE MODE MAILLE
Mode de représentation géométrique sous forme de mailles
-Raster : mailles régulières, carré, de différentes valeurs (pixel)
-TIN (Triangulated Irregular Network): mailles irrégulières, triangulaire, décrivant
la morphologie du terrain (relief)
Images Landsat Thematic Mapper sur Moramanga (Composition colorée et Ortho)

7. LE MODE VECTEUR
Mode de représentation géométrique sous forme de
- Points ( aéroport, école primaire publique, …)
- Lignes ( cours d’eau, canaux, réseau routier,…)
- Surfaces (quartiers, lacs, marais…)
TIN sur Moramanga Source BDA (Bureau du Développement d’Antananarivo)

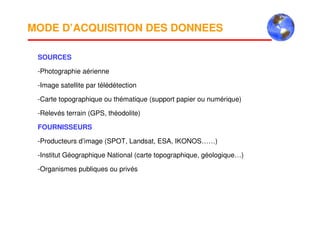

8. MODE D’ACQUISITION DES DONNEES
SOURCES
-Photographie aérienne
-Image satellite par télédétection
-Carte topographique ou thématique (support papier ou numérique)
-Relevés terrain (GPS, théodolite)
FOURNISSEURS
-Producteurs d’image (SPOT, Landsat, ESA, IKONOS……)
-Institut Géographique National (carte topographique, géologique…)
-Organismes publiques ou privés

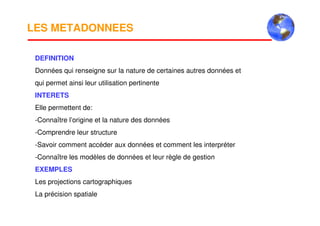

9. LES METADONNEES
DEFINITION
Données qui renseigne sur la nature de certaines autres données et
qui permet ainsi leur utilisation pertinente
INTERETS
Elle permettent de:
-Connaître l’origine et la nature des données
-Comprendre leur structure
-Savoir comment accéder aux données et comment les interpréter
-Connaître les modèles de données et leur règle de gestion
EXEMPLES
Les projections cartographiques
La précision spatiale

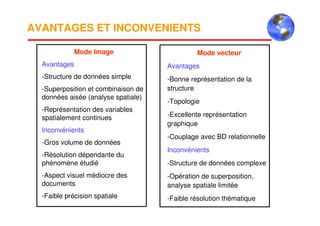

10. AVANTAGES ET INCONVENIENTS
Mode Image
Avantages
-Structure de données simple
-Superposition et combinaison de
données aisée (analyse spatiale)
-Représentation des variables
spatialement continues
Inconvénients
-Gros volume de données
-Résolution dépendante du
phénomène étudié
-Aspect visuel médiocre des
documents
-Faible précision spatiale
Mode vecteur
Avantages
-Bonne représentation de la
structure
-Topologie
-Excellente représentation
graphique
-Couplage avec BD relationnelle
Inconvénients
-Structure de données complexe
-Opération de superposition,
analyse spatiale limitée
-Faible résolution thématique

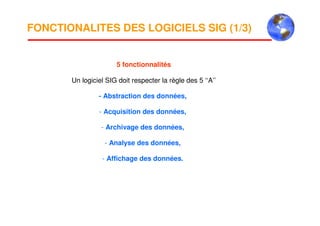

11. FONCTIONALITES DES LOGICIELS SIG (1/3)
5 fonctionnalités
Un logiciel SIG doit respecter la règle des 5 ‘‘A’’
- Abstraction des données,
- Acquisition des données,
- Archivage des données,
- Analyse des données,
- Affichage des données.

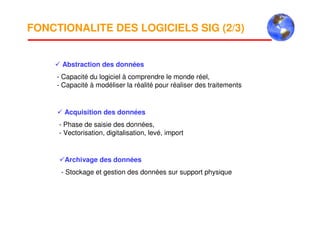

12. FONCTIONALITE DES LOGICIELS SIG (2/3)
Abstraction des données
- Capacité du logiciel à comprendre le monde réel,
- Capacité à modéliser la réalité pour réaliser des traitements
Acquisition des données
- Phase de saisie des données,
- Vectorisation, digitalisation, levé, import
Archivage des données
- Stockage et gestion des données sur support physique

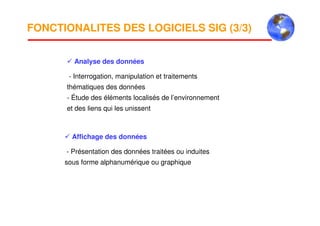

13. FONCTIONALITES DES LOGICIELS SIG (3/3)
Analyse des données
- Interrogation, manipulation et traitements
thématiques des données
- Étude des éléments localisés de l’environnement
et des liens qui les unissent
Affichage des données
- Présentation des données traitées ou induites
sous forme alphanumérique ou graphique

14. SPECIFICITES DU SIG
Le SIG permet de :
- Gérer des informations dont une partie graphique ou géométrique
et une partie descriptive (données attributaires ou attributs)
- Effectuer des requêtes spatiales (ex : aire d’influence d’une structure
de santé)
- Effectuer des croisements de couches (ex : infrastructure publique
et démographie)

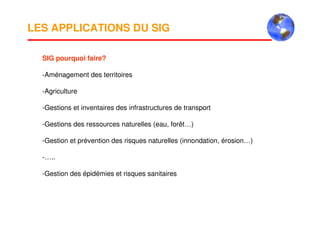

15. LES APPLICATIONS DU SIG
SIG pourquoi faire?
-Aménagement des territoires
-Agriculture
-Gestions et inventaires des infrastructures de transport
-Gestions des ressources naturelles (eau, forêt…)
-Gestion et prévention des risques naturelles (innondation, érosion…)
-…..
-Gestion des épidémies et risques sanitaires

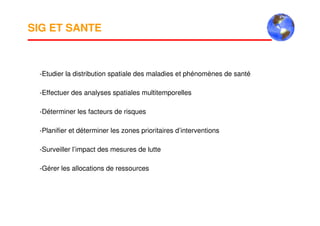

16. SIG ET SANTE
-Etudier la distribution spatiale des maladies et phénomènes de santé
-Effectuer des analyses spatiales multitemporelles
-Déterminer les facteurs de risques
-Planifier et déterminer les zones prioritaires d’interventions
-Surveiller l’impact des mesures de lutte
-Gérer les allocations de ressources
