SYSTEME D’INFORMATION GEOGRAPHIQUE


                Atelier Paludisme
         07 avril 2003 – 16 mai 2003




      Cellule SIG et Télédétection, GRP, IPM, 17-04-03

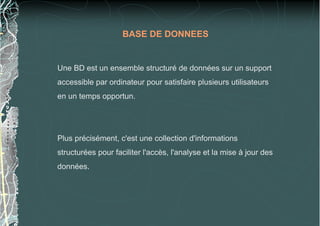

BASE DE DONNEES


Une BD est un ensemble structuré de données sur un support
accessible par ordinateur pour satisfaire plusieurs utilisateurs
en un temps opportun.




Plus précisément, c'est une collection d'informations
structurées pour faciliter l'accès, l'analyse et la mise à jour des
données.

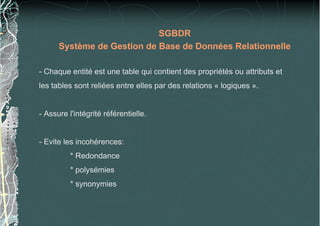

SGBDR
      Système de Gestion de Base de Données Relationnelle

- Chaque entité est une table qui contient des propriétés ou attributs et
les tables sont reliées entre elles par des relations « logiques ».


- Assure l'intégrité référentielle.


- Evite les incohérences:
          * Redondance
          * polysémies
          * synonymies

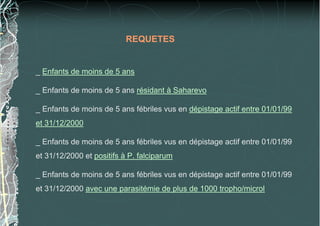

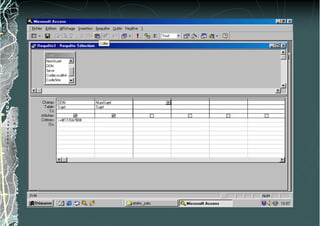

REQUETES


_ Enfants de moins de 5 ans

_ Enfants de moins de 5 ans résidant à Saharevo

_ Enfants de moins de 5 ans fébriles vus en dépistage actif entre 01/01/99
et 31/12/2000

_ Enfants de moins de 5 ans fébriles vus en dépistage actif entre 01/01/99
et 31/12/2000 et positifs à P. falciparum

_ Enfants de moins de 5 ans fébriles vus en dépistage actif entre 01/01/99
et 31/12/2000 avec une parasitémie de plus de 1000 tropho/microl

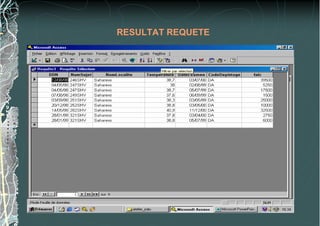

RESULTAT REQUETE

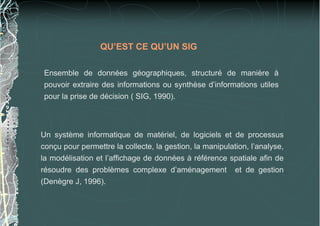

QU’EST CE QU’UN SIG

 Ensemble de données géographiques, structuré de manière à
 pouvoir extraire des informations ou synthèse d’informations utiles
 pour la prise de décision ( SIG, 1990).



Un système informatique de matériel, de logiciels et de processus
conçu pour permettre la collecte, la gestion, la manipulation, l’analyse,
la modélisation et l’affichage de données à référence spatiale afin de
résoudre des problèmes complexe d’aménagement et de gestion
(Denègre J, 1996).

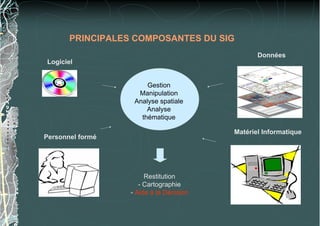

PRINCIPALES COMPOSANTES DU SIG
                                                Données
Logiciel


                       Gestion
                    Manipulation
                   Analyse spatiale
                       Analyse
                     thématique

                                         Matériel Informatique
Personnel formé




                       Restitution
                     - Cartographie
                  - Aide à la Décision

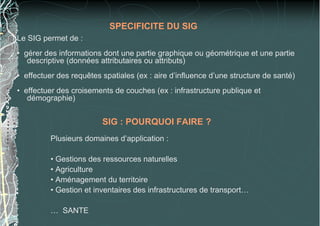

SPECIFICITE DU SIG
Le SIG permet de :
• gérer des informations dont une partie graphique ou géométrique et une partie
   descriptive (données attributaires ou attributs)
• effectuer des requêtes spatiales (ex : aire d’influence d’une structure de santé)
• effectuer des croisements de couches (ex : infrastructure publique et
   démographie)


                         SIG : POURQUOI FAIRE ?
          Plusieurs domaines d’application :

          • Gestions des ressources naturelles
          • Agriculture
          • Aménagement du territoire
          • Gestion et inventaires des infrastructures de transport…

          … SANTE

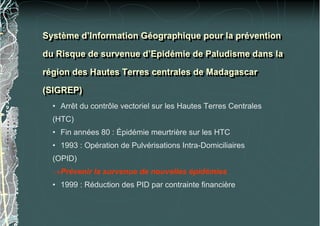

Système d’Information Géographique pour la prévention
Système d’Information Géographique pour la prévention
du Risque de survenue d’Epidémie de Paludisme dans la
du Risque de survenue d’Epidémie de Paludisme dans la
région des Hautes Terres centrales de Madagascar
région des Hautes Terres centrales de Madagascar
(SIGREP)
 (SIGREP)
  • Arrêt du contrôle vectoriel sur les Hautes Terres Centrales
  (HTC)
  • Fin années 80 : Épidémie meurtrière sur les HTC
  • 1993 : Opération de Pulvérisations Intra-Domiciliaires
  (OPID)
  →Prévenir la survenue de nouvelles épidémies
  • 1999 : Réduction des PID par contrainte financière

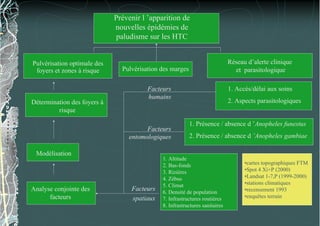

Prévenir l ’apparition de
                             nouvelles épidémies de
                              paludisme sur les HTC


Pulvérisation optimale des                                                   Réseau d’alerte clinique
 foyers et zones à risque      Pulvérisation des marges                        et parasitologique

                                        Facteurs                             1. Accès/délai aux soins
                                        humains
Détermination des foyers à                                                   2. Aspects parasitologiques
         risque

                                                          1. Présence / absence d ’Anopheles funestus
                                       Facteurs
                                 entomologiques           2. Présence / absence d ’Anopheles gambiae

 Modélisation
                                             1. Altitude
                                             2. Bas-fonds                          •cartes topographiques FTM
                                             3. Rizières                           •Spot 4 Xi+P (2000)
                                             4. Zébus                              •Landsat 1-7,P (1999-2000)
                                             5. Climat                             •stations climatiques
Analyse conjointe des             Facteurs   6. Densité de population              •recensement 1993
      facteurs                    spatiaux   7. Infrastructures routières          •enquêtes terrain
                                             8. Infrastructures sanitaires

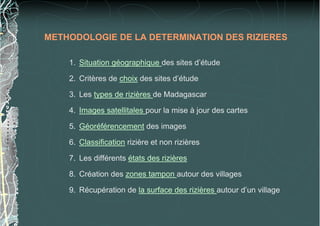

METHODOLOGIE DE LA DETERMINATION DES RIZIERES

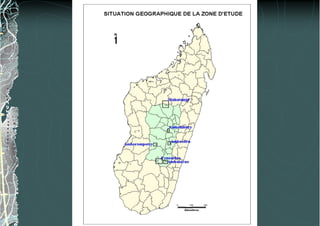

    1. Situation géographique des sites d’étude

    2. Critères de choix des sites d’étude

    3. Les types de rizières de Madagascar

    4. Images satellitales pour la mise à jour des cartes

    5. Géoréférencement des images

    6. Classification rizière et non rizières

    7. Les différents états des rizières

    8. Création des zones tampon autour des villages

    9. Récupération de la surface des rizières autour d’un village

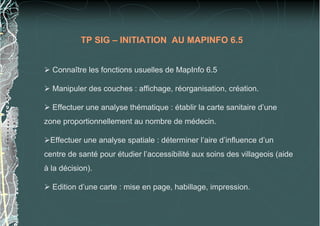

TP SIG – INITIATION AU MAPINFO 6.5


  Connaître les fonctions usuelles de MapInfo 6.5

  Manipuler des couches : affichage, réorganisation, création.

  Effectuer une analyse thématique : établir la carte sanitaire d’une
zone proportionnellement au nombre de médecin.

 Effectuer une analyse spatiale : déterminer l’aire d’influence d’un
centre de santé pour étudier l’accessibilité aux soins des villageois (aide
à la décision).

  Edition d’une carte : mise en page, habillage, impression.
SIGREP: Critères de choix des zones d’étude
                                                                             Mahatsinjo
                                                Marge nord
                                       Non OPID*, non CAID**


*OPID: Opération de pulvérisation Intradomiciliaire
**CAID: Campagne d’Aspersion Intradomiciliaire




                                                                                                        Centre est
                                                                             Ambohibary             OPID, non CAID
                                                                                                Grand périmètre rizicole



                                                                               Ambositra                 Est
                                      Marge ouest            Amborompotsy
                                                                                                 OPID, non CAID
                                Non OPID, non CAID
                                                                                                  Rizières étagées
                                        IP=34%


                                                              Fenoarivo
                                                                            Ambalavao
                                     Marge sud-ouest
                                  Non OPID, non CAID                                       Marge sud

                                Plusieurs types de rizières                               OPID, CAID
                                                                                    Rizières en digitation

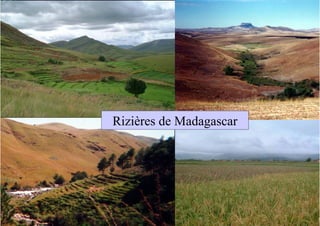

Rizières de Madagascar

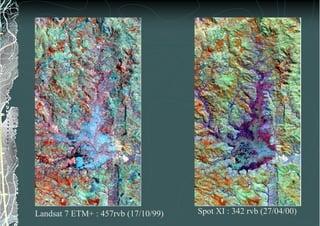

Landsat 7 ETM+ : 457rvb (17/10/99)   Spot XI : 342 rvb (27/04/00)

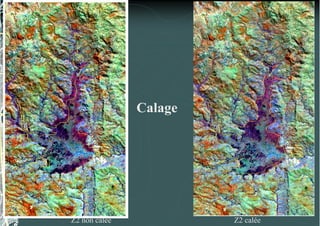

Calage




Z2 non calée            Z2 calée

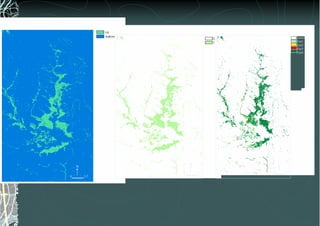

Autres
                                          Etat1
                                          Etat2
                                          Etat3
                                          Etat4




                  N             N
    N

              0       2,5   0       2,5
0       2,5

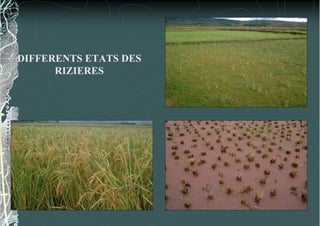

DIFFERENTS ETATS DES
      RIZIERES

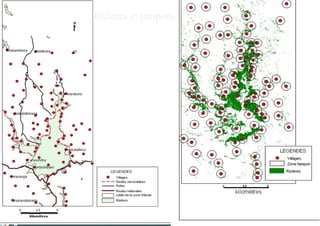

Rizières et tampons

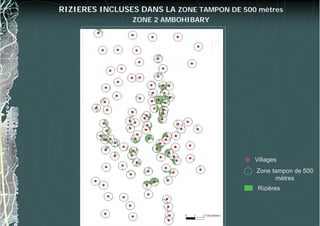

RIZIERES INCLUSES DANS LA ZONE TAMPON DE 500 mètres
                ZONE 2 AMBOHIBARY


                                    N




                                            Villages
                                            Zone tampon de 500
                                                  mètres
                                             Rizières

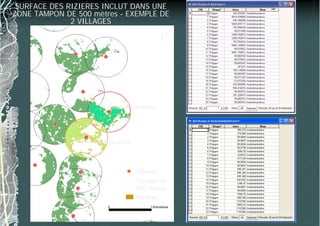

SURFACE DES RIZIERES INCLUT DANS UNE
ZONE TAMPON DE 500 mètres - EXEMPLE DE
              2 VILLAGES
                                                           N


               !
               (
                                !
                                (




                      !
                      (


                                 Ambohimandroso
                                 !
                                 (

         !
         (

                       !
                       (
                          Andrefambohitra


     !
     (
                   !
                   (                        Villages
                                            Tampon de
                  !
                  (                         500 mètres
                                            Rizières
                                    0            1 Kilomètres


              !
              (
