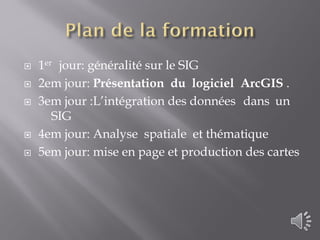

 1er jour: généralité sur le SIG
 2em jour: Présentation du logiciel ArcGIS .
 3em jour :L’intégration des données dans un
SIG
 4em jour: Analyse spatiale et thématique
 5em jour: mise en page et production des cartes

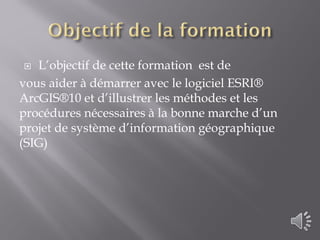

 L’objectif de cette formation est de
vous aider à démarrer avec le logiciel ESRI®
ArcGIS®10 et d’illustrer les méthodes et les
procédures nécessaires à la bonne marche d’un
projet de système d’information géographique
(SIG)

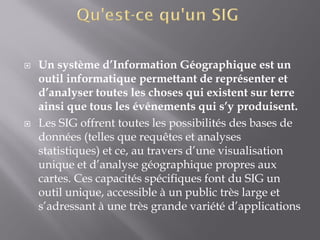

 Un système d’Information Géographique est un
outil informatique permettant de représenter et
d’analyser toutes les choses qui existent sur terre
ainsi que tous les événements qui s’y produisent.
 Les SIG offrent toutes les possibilités des bases de
données (telles que requêtes et analyses
statistiques) et ce, au travers d’une visualisation
unique et d’analyse géographique propres aux
cartes. Ces capacités spécifiques font du SIG un
outil unique, accessible à un public très large et
s’adressant à une très grande variété d’applications

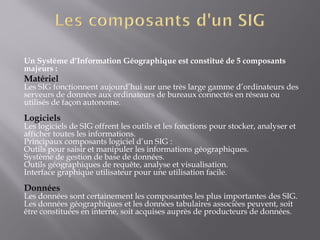

Un Système d’Information Géographique est constitué de 5 composants
majeurs :
Matériel
Les SIG fonctionnent aujourd’hui sur une très large gamme d’ordinateurs des
serveurs de données aux ordinateurs de bureaux connectés en réseau ou
utilisés de façon autonome.
Logiciels
Les logiciels de SIG offrent les outils et les fonctions pour stocker, analyser et
afficher toutes les informations.
Principaux composants logiciel d’un SIG :
Outils pour saisir et manipuler les informations géographiques.
Système de gestion de base de données.
Outils géographiques de requête, analyse et visualisation.
Interface graphique utilisateur pour une utilisation facile.
Données
Les données sont certainement les composantes les plus importantes des SIG.
Les données géographiques et les données tabulaires associées peuvent, soit
être constituées en interne, soit acquises auprès de producteurs de données.

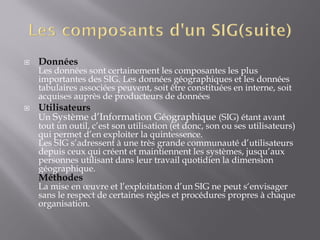

 Données
Les données sont certainement les composantes les plus
importantes des SIG. Les données géographiques et les données
tabulaires associées peuvent, soit être constituées en interne, soit
acquises auprès de producteurs de données
 Utilisateurs
Un Système d’Information Géographique (SIG) étant avant
tout un outil, c’est son utilisation (et donc, son ou ses utilisateurs)
qui permet d’en exploiter la quintessence.
Les SIG s’adressent à une très grande communauté d’utilisateurs
depuis ceux qui créent et maintiennent les systèmes, jusqu’aux
personnes utilisant dans leur travail quotidien la dimension
géographique.
Méthodes
La mise en œuvre et l’exploitation d’un SIG ne peut s‘envisager
sans le respect de certaines règles et procédures propres à chaque
organisation.

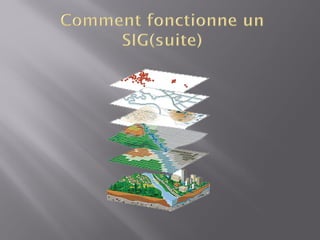

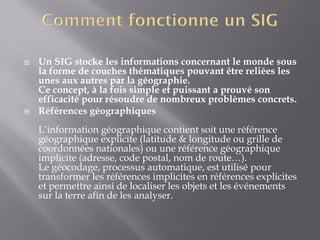

 Un SIG stocke les informations concernant le monde sous
la forme de couches thématiques pouvant être reliées les
unes aux autres par la géographie.
Ce concept, à la fois simple et puissant a prouvé son
efficacité pour résoudre de nombreux problèmes concrets.
 Références géographiques
L’information géographique contient soit une référence
géographique explicite (latitude & longitude ou grille de
coordonnées nationales) ou une référence géographique
implicite (adresse, code postal, nom de route…).
Le géocodage, processus automatique, est utilisé pour
transformer les références implicites en références explicites
et permettre ainsi de localiser les objets et les événements
sur la terre afin de les analyser.

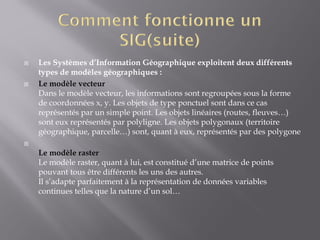

 Les Systèmes d’Information Géographique exploitent deux différents
types de modèles géographiques :
 Le modèle vecteur
Dans le modèle vecteur, les informations sont regroupées sous la forme
de coordonnées x, y. Les objets de type ponctuel sont dans ce cas
représentés par un simple point. Les objets linéaires (routes, fleuves…)
sont eux représentés par polyligne. Les objets polygonaux (territoire
géographique, parcelle…) sont, quant à eux, représentés par des polygone

Le modèle raster
Le modèle raster, quant à lui, est constitué d’une matrice de points
pouvant tous être différents les uns des autres.
Il s’adapte parfaitement à la représentation de données variables
continues telles que la nature d’un sol…

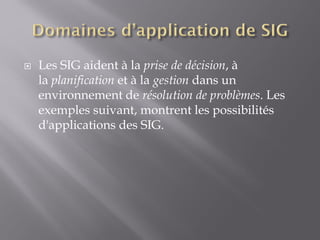

 Les SIG aident à la prise de décision, à
la planification et à la gestion dans un
environnement de résolution de problèmes. Les
exemples suivant, montrent les possibilités
d'applications des SIG.

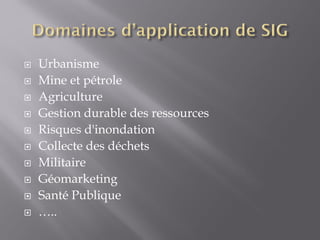

 Urbanisme
 Mine et pétrole
 Agriculture
 Gestion durable des ressources
 Risques d'inondation
 Collecte des déchets
 Militaire
 Géomarketing
 Santé Publique
 …..

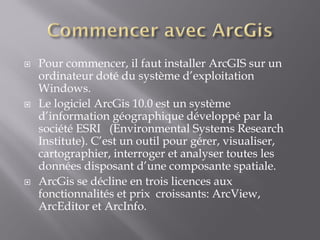

 Pour commencer, il faut installer ArcGIS sur un
ordinateur doté du système d’exploitation
Windows.
 Le logiciel ArcGis 10.0 est un système
d’information géographique développé par la
société ESRI (Environmental Systems Research
Institute). C’est un outil pour gérer, visualiser,
cartographier, interroger et analyser toutes les
données disposant d’une composante spatiale.
 ArcGis se décline en trois licences aux
fonctionnalités et prix croissants: ArcView,
ArcEditor et ArcInfo.

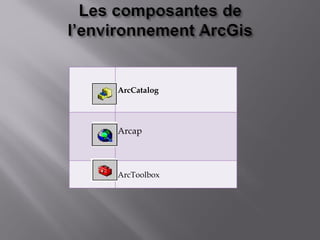

ArcCatalog
Arcap
ArcToolbox
 A l’aide de ces trois applications, vous
pouvez effectuer toutes les tâches SIG, de la
plus simple à la plus avancée, y compris la
cartographie, la gestion des données, l’analyse
géographique, la mise à jour des données, le
géoréférencement des cartes et le géotraitement
etc.
ArcCatalog
Permet de gérer les fichiers de données et
l’organisation des bases de données ainsi que
d’enregistrer et de visualiser les métadonnées
ArcMap
Est utilisé pour toutes les tâches de cartographie et
de mise à jour ainsi que pour les analyses associées
aux cartes.

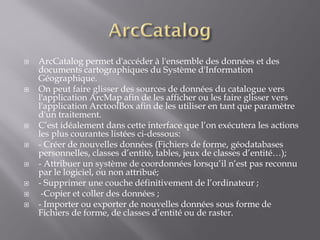

 ArcCatalog permet d'accéder à l'ensemble des données et des
documents cartographiques du Système d'Information
Géographique.
 On peut faire glisser des sources de données du catalogue vers
l'application ArcMap afin de les afficher ou les faire glisser vers
l'application ArctoolBox afin de les utiliser en tant que paramètre
d'un traitement.
 C’est idéalement dans cette interface que l’on exécutera les actions
les plus courantes listées ci-dessous:
 - Créer de nouvelles données (Fichiers de forme, géodatabases
personnelles, classes d’entité, tables, jeux de classes d’entité…);
 - Attribuer un système de coordonnées lorsqu’il n’est pas reconnu
par le logiciel, ou non attribué;
 - Supprimer une couche définitivement de l’ordinateur ;
 -Copier et coller des données ;
 - Importer ou exporter de nouvelles données sous forme de
Fichiers de forme, de classes d’entité ou de raster.

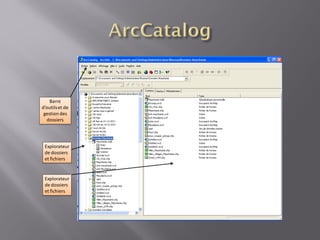

Barre
d’outilset de
gestion des
dossiers
Explorateur
de dossiers
et fichiers
Explorateur
de dossiers
et fichiers

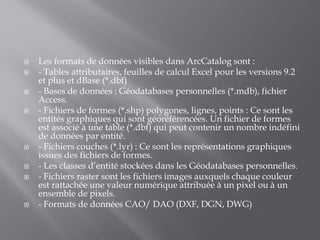

 Les formats de données visibles dans ArcCatalog sont :
 - Tables attributaires, feuilles de calcul Excel pour les versions 9.2
et plus et dBase (*.dbf)
 - Bases de données : Géodatabases personnelles (*.mdb), fichier
Access.
 - Fichiers de formes (*.shp) polygones, lignes, points : Ce sont les
entités graphiques qui sont géoréférencées. Un fichier de formes
est associé à une table (*.dbf) qui peut contenir un nombre indéfini
de données par entité.
 - Fichiers couches (*.lyr) : Ce sont les représentations graphiques
issues des fichiers de formes.
 - Les classes d’entité stockées dans les Géodatabases personnelles.
 - Fichiers raster sont les fichiers images auxquels chaque couleur
est rattachée une valeur numérique attribuée à un pixel ou à un
ensemble de pixels.
 - Formats de données CAO/ DAO (DXF, DGN, DWG)

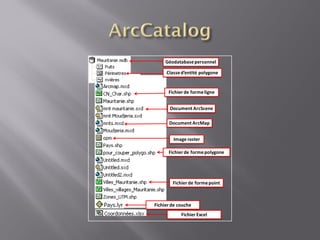

Image raster
Classed’entité polygone
Fichierde formepolygone
Fichierde formepoint
Document ArcMap
Document ArcScene
Fichierde formeligne
Géodatabasepersonnel
Fichierde couche
FichierExcel

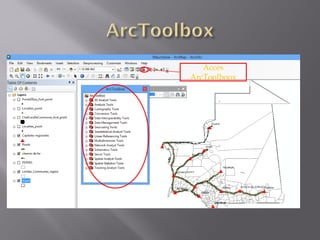

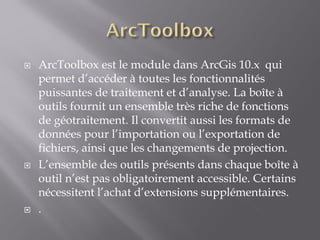

 ArcToolbox est le module dans ArcGis 10.x qui
permet d’accéder à toutes les fonctionnalités
puissantes de traitement et d’analyse. La boîte à
outils fournit un ensemble très riche de fonctions
de géotraitement. Il convertit aussi les formats de
données pour l’importation ou l’exportation de
fichiers, ainsi que les changements de projection.
 L’ensemble des outils présents dans chaque boîte à
outil n’est pas obligatoirement accessible. Certains
nécessitent l’achat d’extensions supplémentaires.
 .

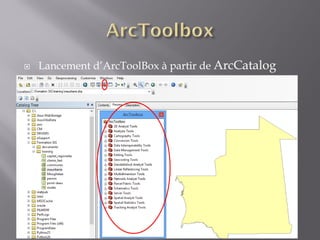

 Lancement d’ArcToolBox à partir de ArcCatalog
Acces
ArcToolboox

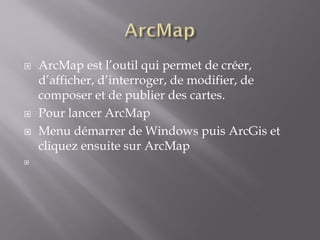

 ArcMap est l’outil qui permet de créer,
d’afficher, d’interroger, de modifier, de
composer et de publier des cartes.

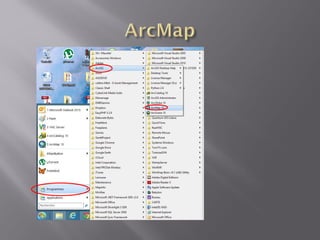

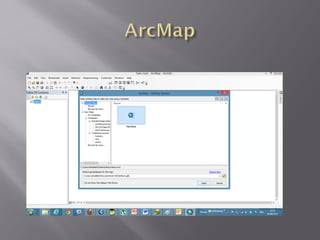

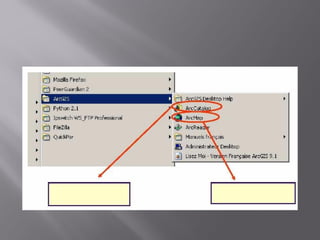

 Pour lancer ArcMap
 Menu démarrer de Windows puis ArcGis et
cliquez ensuite sur ArcMap


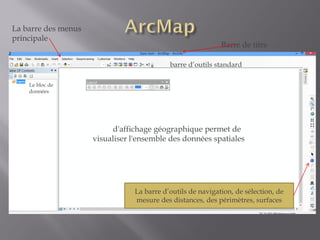

Zone d'affichage géographique permet de
visualiser l'ensemble des données spatiales
Le bloc de
données
La barre des menus
principale
Barre de titre
barre d’outils standard
La barre d’outils de navigation, de sélection, de
mesure des distances, des périmètres, surfaces

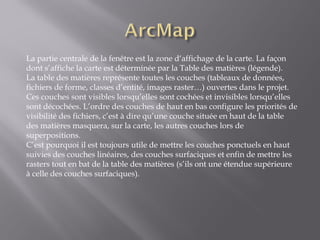

La partie centrale de la fenêtre est la zone d‘affichage de la carte. La façon
dont s’affiche la carte est déterminée par la Table des matières (légende).
La table des matières représente toutes les couches (tableaux de données,
fichiers de forme, classes d’entité, images raster…) ouvertes dans le projet.
Ces couches sont visibles lorsqu’elles sont cochées et invisibles lorsqu’elles
sont décochées. L’ordre des couches de haut en bas configure les priorités de
visibilité des fichiers, c’est à dire qu’une couche située en haut de la table
des matières masquera, sur la carte, les autres couches lors de
superpositions.
C’est pourquoi il est toujours utile de mettre les couches ponctuels en haut
suivies des couches linéaires, des couches surfaciques et enfin de mettre les
rasters tout en bat de la table des matières (s’ils ont une étendue supérieure
à celle des couches surfaciques).
 La table de matière peut être personnalisée. Quatre modes :
principales d’affichage sont possibles :
 - Mode d’affichage des données uniquement. C’est dans ce
mode qu’on peut intervertir l’ordre d’affichage des couches ;
 - Mode source où on peut observer le chemin complet de
stockage de la donnée ;
 - Mode sélection où les données sélectionnées sont affichées
en gras dans la table de matière ;
 - Mode Catalog où la table de matière se transforme en
ArcCatalog et où on peut effectuer les opérations de base
d’ArcCatalog comme la création de nouvelles entités ou
l’exploration individuelle de la table attributaire ou de la
géométrie des fichiers de forme et des classes d’entité.
 La table de matière peut être personnalisée de la façon
suivante

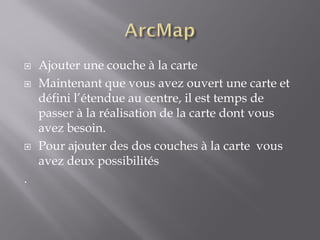

 Ajouter une couche à la carte
 Maintenant que vous avez ouvert une carte et
défini l’étendue au centre, il est temps de
passer à la réalisation de la carte dont vous
avez besoin.
 Pour ajouter des dos couches à la carte vous
avez deux possibilités
.
1
2

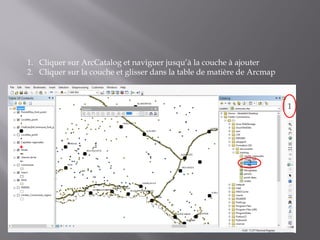

1. Cliquer sur ArcCatalog et naviguer jusqu’à la couche à ajouter
2. Cliquer sur la couche et glisser dans la table de matière de Arcmap

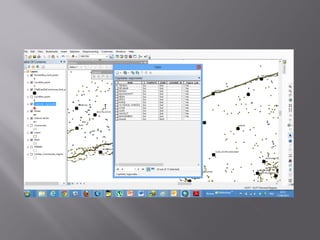

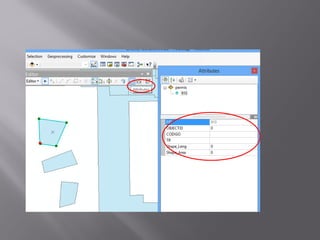

 Ouvrir la table attributaire d’une couche
 1-clique droit sur la couche
 2 clique sur open atribute table

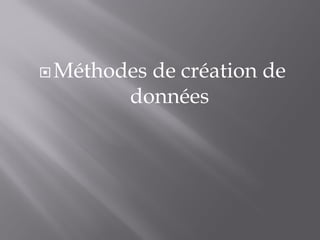

Méthodes de création de
données

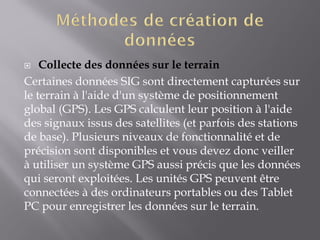

 Collecte des données sur le terrain
Certaines données SIG sont directement capturées sur
le terrain à l'aide d'un système de positionnement
global (GPS). Les GPS calculent leur position à l'aide
des signaux issus des satellites (et parfois des stations
de base). Plusieurs niveaux de fonctionnalité et de
précision sont disponibles et vous devez donc veiller
à utiliser un système GPS aussi précis que les données
qui seront exploitées. Les unités GPS peuvent être
connectées à des ordinateurs portables ou des Tablet
PC pour enregistrer les données sur le terrain.

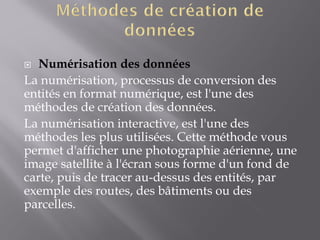

 Numérisation des données
La numérisation, processus de conversion des
entités en format numérique, est l'une des
méthodes de création des données.
La numérisation interactive, est l'une des
méthodes les plus utilisées. Cette méthode vous
permet d'afficher une photographie aérienne, une
image satellite à l'écran sous forme d'un fond de
carte, puis de tracer au-dessus des entités, par
exemple des routes, des bâtiments ou des
parcelles.

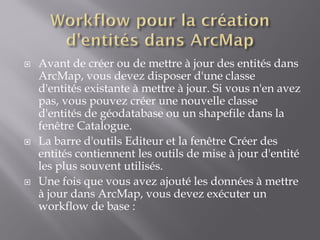

 Avant de créer ou de mettre à jour des entités dans
ArcMap, vous devez disposer d'une classe
d'entités existante à mettre à jour. Si vous n'en avez
pas, vous pouvez créer une nouvelle classe
d'entités de géodatabase ou un shapefile dans la
fenêtre Catalogue.
 La barre d'outils Editeur et la fenêtre Créer des
entités contiennent les outils de mise à jour d'entité
les plus souvent utilisés.
 Une fois que vous avez ajouté les données à mettre
à jour dans ArcMap, vous devez exécuter un
workflow de base :
 Sélectionnez l'espace de travail et le bloc de données à
mettre à jour.

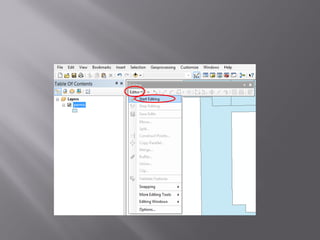

 Démarrez une session de mise à jour (ouvrir une
session de mise à jour).
 Choisissez un modèle d'entité et un outil de
construction dans la fenêtre Créer des entités.
 Définissez des propriétés de mise à jour
supplémentaires ou des options, telles que la capture.
 Créez l'entité (par exemple en la numérisant sur la
carte).
 Ajoutez des attributs à l'entité ou mettez à jour les
attributs existants.
 Enregistrez les modifications et arrêtez la mise à jour.

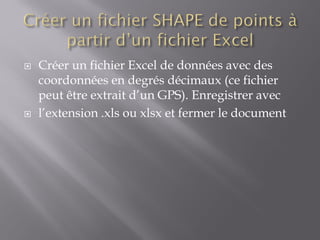

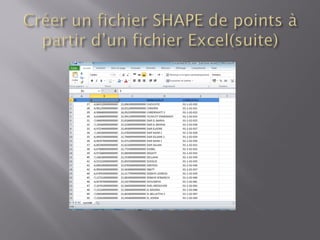

 Créer un fichier Excel de données avec des
coordonnées en degrés décimaux (ce fichier
peut être extrait d’un GPS). Enregistrer avec
 l’extension .xls ou xlsx et fermer le document
 Dans la fenêtre « Add », sélectionner le
répertoire, puis le fichier Excel et
 appuyer sur « Add ». Sélectionner la feuille sur
laquelle se trouvent les
 données et appuyer de nouveau sur « Add ».
Dans la section X field,
 sélectionner la colonne du tableau Excel de la
longitude et dans la section Y field la colonne
du tableau Excel de la latitude. Cliquer sur «
OK ».

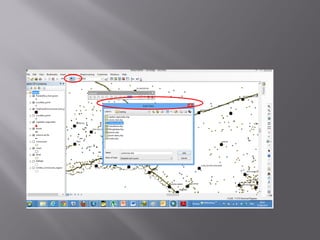

 Ouvrir ArcMap, cliquer sur File, descendre
jusqu’à Add Data, puis choisir
 Add XY Data.

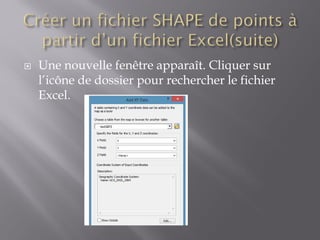

 Une nouvelle fenêtre apparaît. Cliquer sur
l’icône de dossier pour rechercher le fichier
Excel.
 Les points apparaissent à l’écran. Faire un clic-
droit sur le titre de la couche temporaire,
descendre dans le menu jusqu’à « Data », puis
 « Export data ».

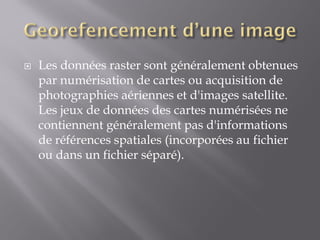

 Les données raster sont généralement obtenues
par numérisation de cartes ou acquisition de
photographies aériennes et d'images satellite.
Les jeux de données des cartes numérisées ne
contiennent généralement pas d'informations
de références spatiales (incorporées au fichier
ou dans un fichier séparé).
 Le géoréférencement d'une image fait
correspondre à chaque pixel de cette dernière
un couple de coordonnées géographiques (en
degrés, en mètres...). Ce processus permet
d'afficher l'image dans un contexte spatial. Les
avantages sont une juxtaposition avec les
autres couches de données occupant le même
espace géographique, et la mesure sur le PC de
coordonnées, distances et surfaces réelles.

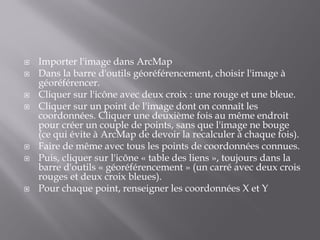

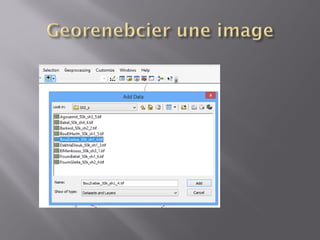

 Importer l'image dans ArcMap
 Dans la barre d'outils géoréférencement, choisir l'image à
géoréférencer.
 Cliquer sur l'icône avec deux croix : une rouge et une bleue.
 Cliquer sur un point de l'image dont on connaît les
coordonnées. Cliquer une deuxième fois au même endroit
pour créer un couple de points, sans que l'image ne bouge
(ce qui évite à ArcMap de devoir la recalculer à chaque fois).
 Faire de même avec tous les points de coordonnées connues.

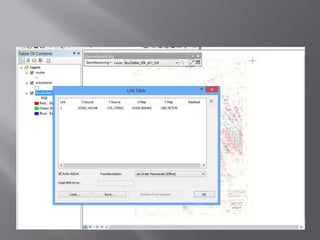

 Puis, cliquer sur l'icône « table des liens », toujours dans la
barre d'outils « géoréférencement » (un carré avec deux crois
rouges et deux croix bleues).
 Pour chaque point, renseigner les coordonnées X et Y

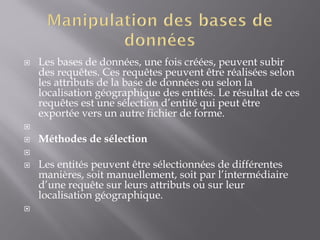

 Les bases de données, une fois créées, peuvent subir
des requêtes. Ces requêtes peuvent être réalisées selon
les attributs de la base de données ou selon la
localisation géographique des entités. Le résultat de ces
requêtes est une sélection d’entité qui peut être
exportée vers un autre fichier de forme.

 Méthodes de sélection

 Les entités peuvent être sélectionnées de différentes
manières, soit manuellement, soit par l’intermédiaire
d’une requête sur leurs attributs ou sur leur
localisation géographique.


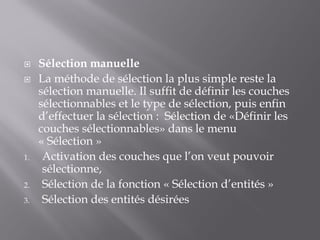

 Sélection manuelle
 La méthode de sélection la plus simple reste la
sélection manuelle. Il suffit de définir les couches
sélectionnables et le type de sélection, puis enfin
d’effectuer la sélection : Sélection de «Définir les
couches sélectionnables» dans le menu
« Sélection »
1. Activation des couches que l’on veut pouvoir
sélectionne,
2. Sélection de la fonction « Sélection d’entités »
3. Sélection des entités désirées

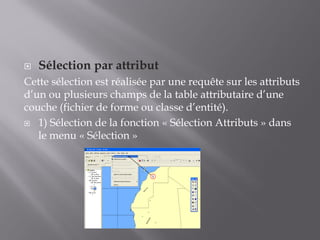

 Sélection par attribut
Cette sélection est réalisée par une requête sur les attributs
d’un ou plusieurs champs de la table attributaire d’une
couche (fichier de forme ou classe d’entité).
 1) Sélection de la fonction « Sélection Attributs » dans
le menu « Sélection »
1

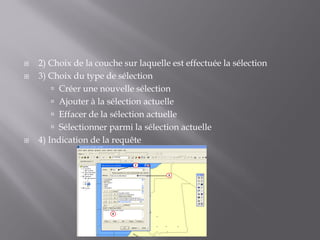

 2) Choix de la couche sur laquelle est effectuée la sélection
 3) Choix du type de sélection
 Créer une nouvelle sélection
 Ajouter à la sélection actuelle
 Effacer de la sélection actuelle
 Sélectionner parmi la sélection actuelle
 4) Indication de la requête
2
3
4
= Égal
> Supérieur
>= Supérieur ou égal
< Inférieur
<= Inférieur ou égal
Comme Equivalent de l’égal, à utiliser lorsque des caractères sont inconnus (avec _ ou %)
Et Relation entre deux formules
Ou Relation entre deux formules
Pas Exclusion (devant la formule)
% Remplace plusieurs caractères
_ Remplace un caractère
Pour formuler une requête, il faut tout d’abord mentionner le champ,
choisir un opérateur, puis choisir une valeur ou des caractères. Les champs
disponibles s’affichent automatiquement lors du choix du fichier de forme
ou de la table. De même, les différentes valeurs ou caractères s’affichent lors
du choix du champ.
Les opérateurs sont les suivants :

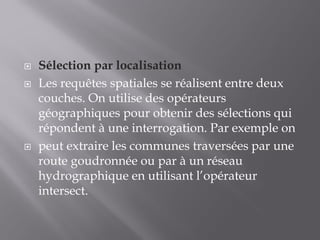

 Sélection par localisation
 Les requêtes spatiales se réalisent entre deux
couches. On utilise des opérateurs
géographiques pour obtenir des sélections qui
répondent à une interrogation. Par exemple on
 peut extraire les communes traversées par une
route goudronnée ou par à un réseau
hydrographique en utilisant l’opérateur
intersect.

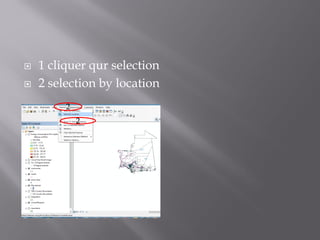

 1 cliquer qur selection
 2 selection by location
2
2
 3 cochez la couche à sélectionner
 4 choisissez la couche source
 Choisissez le critère
4
5
3

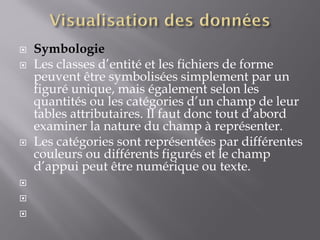

 Symbologie
 Les classes d’entité et les fichiers de forme
peuvent être symbolisées simplement par un
figuré unique, mais également selon les
quantités ou les catégories d’un champ de leur
tables attributaires. Il faut donc tout d’abord
examiner la nature du champ à représenter.
 Les catégories sont représentées par différentes
couleurs ou différents figurés et le champ
d’appui peut être numérique ou texte.




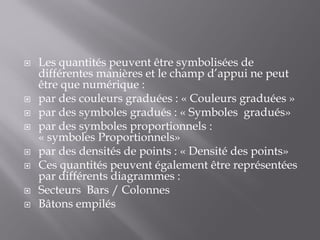

 Les quantités peuvent être symbolisées de
différentes manières et le champ d’appui ne peut
être que numérique :
 par des couleurs graduées : « Couleurs graduées »
 par des symboles gradués : « Symboles gradués»
 par des symboles proportionnels :
« symboles Proportionnels»
 par des densités de points : « Densité des points»
 Ces quantités peuvent également être représentées
par différents diagrammes :
 Secteurs Bars / Colonnes
 Bâtons empilés

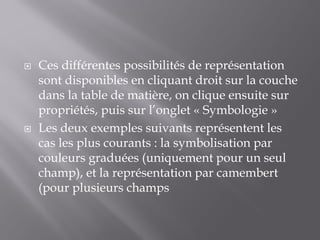

 Ces différentes possibilités de représentation
sont disponibles en cliquant droit sur la couche
dans la table de matière, on clique ensuite sur
propriétés, puis sur l’onglet « Symbologie »
 Les deux exemples suivants représentent les
cas les plus courants : la symbolisation par
couleurs graduées (uniquement pour un seul
champ), et la représentation par camembert
(pour plusieurs champs

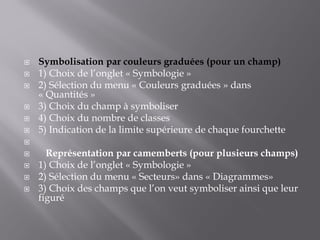

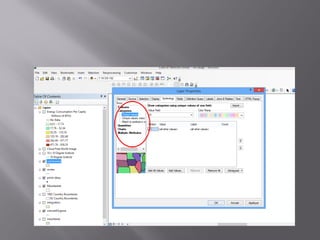

 Symbolisation par couleurs graduées (pour un champ)
 1) Choix de l’onglet « Symbologie »
 2) Sélection du menu « Couleurs graduées » dans
« Quantités »
 3) Choix du champ à symboliser
 4) Choix du nombre de classes
 5) Indication de la limite supérieure de chaque fourchette

 Représentation par camemberts (pour plusieurs champs)
 1) Choix de l’onglet « Symbologie »
 2) Sélection du menu « Secteurs» dans « Diagrammes»
 3) Choix des champs que l’on veut symboliser ainsi que leur
figuré

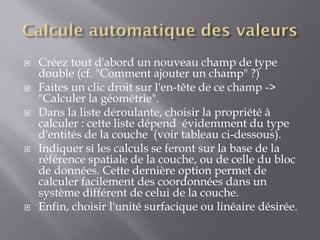

 Créez tout d'abord un nouveau champ de type
double (cf. "Comment ajouter un champ" ?)

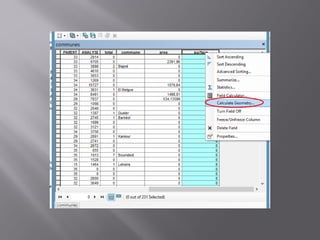

 Faites un clic droit sur l'en-tête de ce champ ->
"Calculer la géométrie".

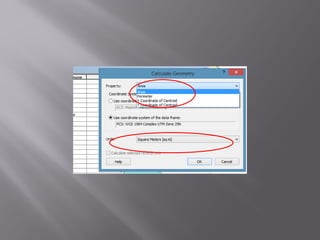

 Dans la liste déroulante, choisir la propriété à
calculer : cette liste dépend évidemment du type
d'entités de la couche (voir tableau ci-dessous).
 Indiquer si les calculs se feront sur la base de la
référence spatiale de la couche, ou de celle du bloc
de données. Cette dernière option permet de
calculer facilement des coordonnées dans un
système différent de celui de la couche.
 Enfin, choisir l'unité surfacique ou linéaire désirée.

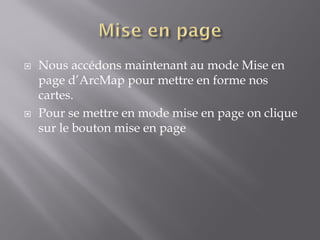

 Nous accédons maintenant au mode Mise en
page d’ArcMap pour mettre en forme nos
cartes.

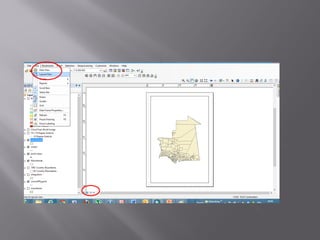

 Pour se mettre en mode mise en page on clique
sur le bouton mise en page

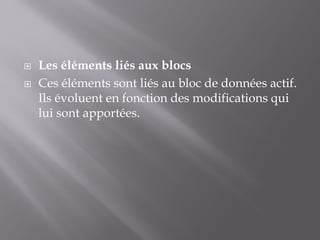

 Les éléments liés aux blocs
 Ces éléments sont liés au bloc de données actif.
Ils évoluent en fonction des modifications qui
lui sont apportées.

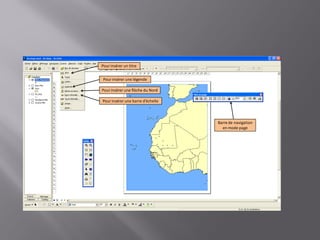

Barre de navigation
en mode page
Pour insérer une flèche du Nord
Pour insérer une barre d’échelle
Pour insérer une légende
Pour insérer un titre

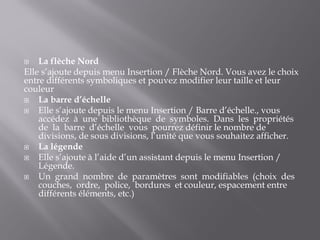

 La flèche Nord
Elle s’ajoute depuis menu Insertion / Flèche Nord. Vous avez le choix
entre différents symboliques et pouvez modifier leur taille et leur
couleur
 La barre d’échelle
 Elle s’ajoute depuis le menu Insertion / Barre d’échelle., vous
accédez à une bibliothèque de symboles. Dans les propriétés
de la barre d’échelle vous pourrez définir le nombre de
divisions, de sous divisions, l’unité que vous souhaitez afficher.
 La légende
 Elle s’ajoute à l’aide d’un assistant depuis le menu Insertion /
Légende.
 Un grand nombre de paramètres sont modifiables (choix des
couches, ordre, police, bordures et couleur, espacement entre
différents éléments, etc.)
 « Aggregate Polygons » (sous « Cartography
Tools, Generalization ») : généralise la
représentation d’un phénomène. Exemple :
montre les polygones qui ont moins de 5
mètres qui les séparent.
 « Append » (sous « Data Management Tools,
General ») : rassemble deux
couches de données matricielles ou vectorielles.
Contrairement à « Merge », ne crée pas de
nouvelle couche. « Append » transfert
l’information d’une couche vers une autre déjà
existante « target ».

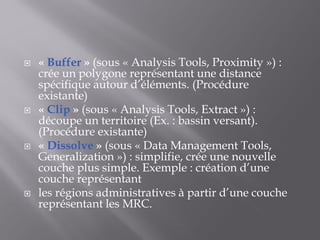

 « Buffer » (sous « Analysis Tools, Proximity ») :
crée un polygone représentant une distance
spécifique autour d’éléments. (Procédure
existante)
 « Clip » (sous « Analysis Tools, Extract ») :
découpe un territoire (Ex. : bassin versant).
(Procédure existante)
 « Dissolve » (sous « Data Management Tools,
Generalization ») : simplifie, crée une nouvelle
couche plus simple. Exemple : création d’une
couche représentant
 les régions administratives à partir d’une couche
représentant les MRC.

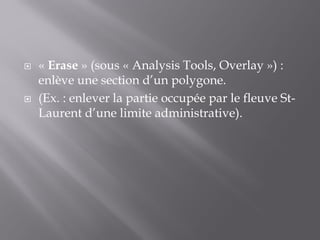

 « Erase » (sous « Analysis Tools, Overlay ») :
enlève une section d’un polygone.
 (Ex. : enlever la partie occupée par le fleuve St-
Laurent d’une limite administrative).

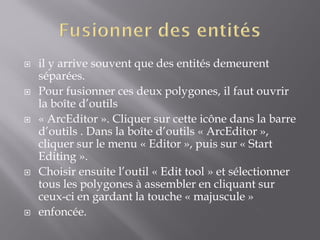

 il y arrive souvent que des entités demeurent
séparées.
 Pour fusionner ces deux polygones, il faut ouvrir
la boîte d’outils
 « ArcEditor ». Cliquer sur cette icône dans la barre
d’outils . Dans la boîte d’outils « ArcEditor »,
cliquer sur le menu « Editor », puis sur « Start
Editing ».
 Choisir ensuite l’outil « Edit tool » et sélectionner
tous les polygones à assembler en cliquant sur
ceux-ci en gardant la touche « majuscule »
 enfoncée.

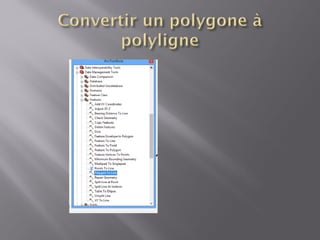

 Creer un bouveau shapfile de type polyline en ArcCatalog
 En ArcMap, ajouter le shepfiles de type poygone et le
nouvau shapfile de type polyline c
 Selectionner Star tEditing dans la barre Editor tools.
 Set the Task to Create New Feature and the Target to the
polyline shapefile.
 Click Select All on the Context menu of the polygon
shapefile.
 Select Copy from the ArcMap Edit menu or type Ctrl+C.
 Select Paste from the ArcMap Edit menu or type Ctrl+V.
 Save your edits.
 Les extensions les plus connues d’ArcGis sont
les suivantes :
 - Spatial Analyst : Modélisation spatiale
avancée

 - 3D Analyst : Modélisation 3D

 - Geostatistical Analyst : Analyses statistiques
et cartographie avancée

Contenu connexe

Tendances

1 introduction systèmes-information-géographique
1 introduction systèmes-information-géographique1 introduction systèmes-information-géographique
1 introduction systèmes-information-géographique
Afou Lazyboy

Système d'information géographique/ Geographical Information Systems- Chérin...
Système d'information géographique/  Geographical Information Systems- Chérin...Système d'information géographique/  Geographical Information Systems- Chérin...
Système d'information géographique/ Geographical Information Systems- Chérin...
Cherine Akkari

ArcGIS From Zero to Hero, by MHARZI ALAOUI Hicham
ArcGIS From Zero to Hero, by MHARZI ALAOUI HichamArcGIS From Zero to Hero, by MHARZI ALAOUI Hicham
ArcGIS From Zero to Hero, by MHARZI ALAOUI Hicham
alaoui

Sig chap-1-2010 2011
Sig chap-1-2010 2011Sig chap-1-2010 2011
Sig chap-1-2010 2011
imendal


Tendances (20)

Chap VI : Les SIG, Système d'Information Géographique
Chap VI : Les SIG, Système d'Information GéographiqueChap VI : Les SIG, Système d'Information Géographique
Chap VI : Les SIG, Système d'Information Géographique

1 introduction systèmes-information-géographique
1 introduction systèmes-information-géographique1 introduction systèmes-information-géographique
1 introduction systèmes-information-géographique

Système d'information géographique/ Geographical Information Systems- Chérin...
Système d'information géographique/  Geographical Information Systems- Chérin...Système d'information géographique/  Geographical Information Systems- Chérin...
Système d'information géographique/ Geographical Information Systems- Chérin...

Bonne introduction aux SIG
Bonne introduction aux SIGBonne introduction aux SIG
Bonne introduction aux SIG

ArcGIS From Zero to Hero, by MHARZI ALAOUI Hicham
ArcGIS From Zero to Hero, by MHARZI ALAOUI HichamArcGIS From Zero to Hero, by MHARZI ALAOUI Hicham
ArcGIS From Zero to Hero, by MHARZI ALAOUI Hicham

Qu'est-ce qu'un SIG?
Qu'est-ce qu'un SIG?Qu'est-ce qu'un SIG?
Qu'est-ce qu'un SIG?

Sig chap-1-2010 2011
Sig chap-1-2010 2011Sig chap-1-2010 2011
Sig chap-1-2010 2011

Cartographie et SIG_Partie4
Cartographie et SIG_Partie4Cartographie et SIG_Partie4
Cartographie et SIG_Partie4

Cours gestion de projet sig
Cours gestion de projet sigCours gestion de projet sig
Cours gestion de projet sig

Systeme d’information geographique
Systeme d’information geographiqueSysteme d’information geographique
Systeme d’information geographique

L’apport du sig pour la gestion des risques naturels
L’apport du sig pour la gestion des risques naturelsL’apport du sig pour la gestion des risques naturels
L’apport du sig pour la gestion des risques naturels

SP SIG : Système d'Information Géographique
SP SIG : Système d'Information GéographiqueSP SIG : Système d'Information Géographique
SP SIG : Système d'Information Géographique

Tout savoir sur les SIG mobiles
Tout savoir sur les SIG mobilesTout savoir sur les SIG mobiles
Tout savoir sur les SIG mobiles

Système d’Information Géographique et Télédétection: généralités
Système d’Information Géographique et Télédétection: généralitésSystème d’Information Géographique et Télédétection: généralités
Système d’Information Géographique et Télédétection: généralités

Gestion de glissement de terrain par l’utilisation de système d’information ...
Gestion de glissement de terrain par l’utilisation  de système d’information ...Gestion de glissement de terrain par l’utilisation  de système d’information ...
Gestion de glissement de terrain par l’utilisation de système d’information ...

Qu'est ce que le Système d'Information Géographique
Qu'est ce que le Système d'Information GéographiqueQu'est ce que le Système d'Information Géographique
Qu'est ce que le Système d'Information Géographique

Système d'Information Géographique
Système d'Information GéographiqueSystème d'Information Géographique
Système d'Information Géographique

Mise en place d'un système d'information géographique pour la commune de Tunis
Mise en place d'un système d'information géographique pour la commune de TunisMise en place d'un système d'information géographique pour la commune de Tunis
Mise en place d'un système d'information géographique pour la commune de Tunis

TP Système d'Information Géographique
TP Système d'Information GéographiqueTP Système d'Information Géographique
TP Système d'Information Géographique

Apports des SIG dans la gouvernance foncière des communautés rurales au Sénégal
Apports des SIG dans la gouvernance foncière des communautés rurales au SénégalApports des SIG dans la gouvernance foncière des communautés rurales au Sénégal
Apports des SIG dans la gouvernance foncière des communautés rurales au Sénégal


En vedette

Sig chap-2-2010 2011
Sig chap-2-2010 2011Sig chap-2-2010 2011
Sig chap-2-2010 2011
imendal

Fiches d'aide à Mapinfo
Fiches d'aide à MapinfoFiches d'aide à Mapinfo
Fiches d'aide à Mapinfo
Souhila Benkaci

Zouhir ballalou - Développement du système cultural territorial de vallée de ...
Zouhir ballalou - Développement du système cultural territorial de vallée de ...Zouhir ballalou - Développement du système cultural territorial de vallée de ...
Zouhir ballalou - Développement du système cultural territorial de vallée de ...
ponencias2011

Séminaire: Information Géographique pour booster vos ventes
Séminaire: Information Géographique pour booster vos ventesSéminaire: Information Géographique pour booster vos ventes
Séminaire: Information Géographique pour booster vos ventes
Fayçal Chraibi

La confusion dans l’usage des prépositions du français
La confusion dans l’usage des prépositions du françaisLa confusion dans l’usage des prépositions du français
La confusion dans l’usage des prépositions du français
Mansour1

Accès à l’information géographique sur la gestion et l’aménagement du territo...
Accès à l’information géographique sur la gestion et l’aménagement du territo...Accès à l’information géographique sur la gestion et l’aménagement du territo...
Accès à l’information géographique sur la gestion et l’aménagement du territo...
VisionGÉOMATIQUE2012


En vedette (14)

Cartographie et SIG 2016 - Partie 1
Cartographie et SIG 2016 - Partie 1Cartographie et SIG 2016 - Partie 1
Cartographie et SIG 2016 - Partie 1

Mise en place d’un Système d’Information Géographique (SIG) collaboratif à Gu...
Mise en place d’un Système d’Information Géographique (SIG) collaboratif à Gu...Mise en place d’un Système d’Information Géographique (SIG) collaboratif à Gu...
Mise en place d’un Système d’Information Géographique (SIG) collaboratif à Gu...

Sig chap-2-2010 2011
Sig chap-2-2010 2011Sig chap-2-2010 2011
Sig chap-2-2010 2011

Cartographie et SIG 2016 - Partie 2
Cartographie et SIG 2016 - Partie 2Cartographie et SIG 2016 - Partie 2
Cartographie et SIG 2016 - Partie 2

Fiches d'aide à Mapinfo
Fiches d'aide à MapinfoFiches d'aide à Mapinfo
Fiches d'aide à Mapinfo

ArcGIS 10.2 > Le SIG partout
ArcGIS 10.2 > Le SIG partoutArcGIS 10.2 > Le SIG partout
ArcGIS 10.2 > Le SIG partout

Projet GSP - Candidature De La Martinique Au Patrimoine Mondial
Projet GSP - Candidature De La Martinique Au Patrimoine MondialProjet GSP - Candidature De La Martinique Au Patrimoine Mondial
Projet GSP - Candidature De La Martinique Au Patrimoine Mondial

Sig la-lettre-osm- 4 mai 2010
Sig la-lettre-osm- 4 mai 2010Sig la-lettre-osm- 4 mai 2010
Sig la-lettre-osm- 4 mai 2010

Le système d’information géographique des réseaux de chaleur en Île-de-France
Le système d’information géographique des réseaux de chaleur en Île-de-FranceLe système d’information géographique des réseaux de chaleur en Île-de-France
Le système d’information géographique des réseaux de chaleur en Île-de-France

Zouhir ballalou - Développement du système cultural territorial de vallée de ...
Zouhir ballalou - Développement du système cultural territorial de vallée de ...Zouhir ballalou - Développement du système cultural territorial de vallée de ...
Zouhir ballalou - Développement du système cultural territorial de vallée de ...

Séminaire: Information Géographique pour booster vos ventes
Séminaire: Information Géographique pour booster vos ventesSéminaire: Information Géographique pour booster vos ventes
Séminaire: Information Géographique pour booster vos ventes

La confusion dans l’usage des prépositions du français
La confusion dans l’usage des prépositions du françaisLa confusion dans l’usage des prépositions du français
La confusion dans l’usage des prépositions du français

Accès à l’information géographique sur la gestion et l’aménagement du territo...
Accès à l’information géographique sur la gestion et l’aménagement du territo...Accès à l’information géographique sur la gestion et l’aménagement du territo...
Accès à l’information géographique sur la gestion et l’aménagement du territo...

Théorie de la decision
Théorie de la decisionThéorie de la decision
Théorie de la decision


Similaire à Formation sig

Tutoriel arcgis-9-32
Tutoriel arcgis-9-32Tutoriel arcgis-9-32
Tutoriel arcgis-9-32
aisha-toure

guide-cartographie-systeme-information-anssi-pa-046 (1).pdf
guide-cartographie-systeme-information-anssi-pa-046 (1).pdfguide-cartographie-systeme-information-anssi-pa-046 (1).pdf
guide-cartographie-systeme-information-anssi-pa-046 (1).pdf
oumaima82

NASA WorldWind et les technologies open source au service de la géomatique…
NASA WorldWind et les technologies open source au service de la géomatique…NASA WorldWind et les technologies open source au service de la géomatique…
NASA WorldWind et les technologies open source au service de la géomatique…
VisionGÉOMATIQUE2012

CapDigital-Lettre de veille prospective 26 - Mobilité
CapDigital-Lettre de veille prospective 26 - MobilitéCapDigital-Lettre de veille prospective 26 - Mobilité
CapDigital-Lettre de veille prospective 26 - Mobilité
David Jonglez


Similaire à Formation sig (20)

Annex 131_UCAD_Senegal_Implemented Course_Systèmes d’Information Géographique...
Annex 131_UCAD_Senegal_Implemented Course_Systèmes d’Information Géographique...Annex 131_UCAD_Senegal_Implemented Course_Systèmes d’Information Géographique...
Annex 131_UCAD_Senegal_Implemented Course_Systèmes d’Information Géographique...

Veille technologique portant sur le mariage judicieux de l’intelligence d’aff...
Veille technologique portant sur le mariage judicieux de l’intelligence d’aff...Veille technologique portant sur le mariage judicieux de l’intelligence d’aff...
Veille technologique portant sur le mariage judicieux de l’intelligence d’aff...

Développement d’un outil de zoom étendue et de création des signets.
Développement d’un outil de zoom  étendue et de création des signets.Développement d’un outil de zoom  étendue et de création des signets.
Développement d’un outil de zoom étendue et de création des signets.

Introduction a ArcGIS Explorer 900
Introduction a ArcGIS Explorer 900Introduction a ArcGIS Explorer 900
Introduction a ArcGIS Explorer 900

mars2005_SIG
mars2005_SIGmars2005_SIG
mars2005_SIG

Tutoriel arcgis-9-32
Tutoriel arcgis-9-32Tutoriel arcgis-9-32
Tutoriel arcgis-9-32

Tutoriel arcgis-9-32
Tutoriel arcgis-9-32Tutoriel arcgis-9-32
Tutoriel arcgis-9-32

Chap VI 1-Elements de Pratique des SIG sous QGIS
Chap VI 1-Elements de Pratique des SIG sous QGISChap VI 1-Elements de Pratique des SIG sous QGIS
Chap VI 1-Elements de Pratique des SIG sous QGIS

Formation Infoagri 05092008 Lt
Formation Infoagri 05092008 LtFormation Infoagri 05092008 Lt
Formation Infoagri 05092008 Lt

Le web mapping pour tous
Le web mapping pour tousLe web mapping pour tous
Le web mapping pour tous

guide-cartographie-systeme-information-anssi-pa-046 (1).pdf
guide-cartographie-systeme-information-anssi-pa-046 (1).pdfguide-cartographie-systeme-information-anssi-pa-046 (1).pdf
guide-cartographie-systeme-information-anssi-pa-046 (1).pdf

Système d'Informations Géographiques
Système d'Informations GéographiquesSystème d'Informations Géographiques
Système d'Informations Géographiques

Init arcgis juillet06
Init arcgis juillet06Init arcgis juillet06
Init arcgis juillet06

Prise en main ArcGIS 10.x.pdf
Prise en main ArcGIS 10.x.pdfPrise en main ArcGIS 10.x.pdf
Prise en main ArcGIS 10.x.pdf

Initiation arcgis10 v3-libre
Initiation arcgis10 v3-libreInitiation arcgis10 v3-libre
Initiation arcgis10 v3-libre

NASA WorldWind et les technologies open source au service de la géomatique…
NASA WorldWind et les technologies open source au service de la géomatique…NASA WorldWind et les technologies open source au service de la géomatique…
NASA WorldWind et les technologies open source au service de la géomatique…

Plan de formation initiation SIG
Plan de formation initiation SIGPlan de formation initiation SIG
Plan de formation initiation SIG

Act 00011 la suite si gim et la plateforme esri
Act 00011 la suite si gim et la plateforme esriAct 00011 la suite si gim et la plateforme esri
Act 00011 la suite si gim et la plateforme esri

Act 00011 la suite si gim et la plateforme esri
Act 00011 la suite si gim et la plateforme esriAct 00011 la suite si gim et la plateforme esri
Act 00011 la suite si gim et la plateforme esri

CapDigital-Lettre de veille prospective 26 - Mobilité
CapDigital-Lettre de veille prospective 26 - MobilitéCapDigital-Lettre de veille prospective 26 - Mobilité
CapDigital-Lettre de veille prospective 26 - Mobilité


Formation sig

  • 1. Par Abdallahi Ould Lemrabott Email: alemrabot@gmail.com Juin 2013
  • 2.  1er jour: généralité sur le SIG  2em jour: Présentation du logiciel ArcGIS .  3em jour :L’intégration des données dans un SIG  4em jour: Analyse spatiale et thématique  5em jour: mise en page et production des cartes
  • 3.  L’objectif de cette formation est de vous aider à démarrer avec le logiciel ESRI® ArcGIS®10 et d’illustrer les méthodes et les procédures nécessaires à la bonne marche d’un projet de système d’information géographique (SIG)
  • 4.  Un système d’Information Géographique est un outil informatique permettant de représenter et d’analyser toutes les choses qui existent sur terre ainsi que tous les événements qui s’y produisent.  Les SIG offrent toutes les possibilités des bases de données (telles que requêtes et analyses statistiques) et ce, au travers d’une visualisation unique et d’analyse géographique propres aux cartes. Ces capacités spécifiques font du SIG un outil unique, accessible à un public très large et s’adressant à une très grande variété d’applications
  • 5. Un Système d’Information Géographique est constitué de 5 composants majeurs : Matériel Les SIG fonctionnent aujourd’hui sur une très large gamme d’ordinateurs des serveurs de données aux ordinateurs de bureaux connectés en réseau ou utilisés de façon autonome. Logiciels Les logiciels de SIG offrent les outils et les fonctions pour stocker, analyser et afficher toutes les informations. Principaux composants logiciel d’un SIG : Outils pour saisir et manipuler les informations géographiques. Système de gestion de base de données. Outils géographiques de requête, analyse et visualisation. Interface graphique utilisateur pour une utilisation facile. Données Les données sont certainement les composantes les plus importantes des SIG. Les données géographiques et les données tabulaires associées peuvent, soit être constituées en interne, soit acquises auprès de producteurs de données.
  • 6.  Données Les données sont certainement les composantes les plus importantes des SIG. Les données géographiques et les données tabulaires associées peuvent, soit être constituées en interne, soit acquises auprès de producteurs de données  Utilisateurs Un Système d’Information Géographique (SIG) étant avant tout un outil, c’est son utilisation (et donc, son ou ses utilisateurs) qui permet d’en exploiter la quintessence. Les SIG s’adressent à une très grande communauté d’utilisateurs depuis ceux qui créent et maintiennent les systèmes, jusqu’aux personnes utilisant dans leur travail quotidien la dimension géographique. Méthodes La mise en œuvre et l’exploitation d’un SIG ne peut s‘envisager sans le respect de certaines règles et procédures propres à chaque organisation.
  • 7.  Un SIG stocke les informations concernant le monde sous la forme de couches thématiques pouvant être reliées les unes aux autres par la géographie. Ce concept, à la fois simple et puissant a prouvé son efficacité pour résoudre de nombreux problèmes concrets.  Références géographiques L’information géographique contient soit une référence géographique explicite (latitude & longitude ou grille de coordonnées nationales) ou une référence géographique implicite (adresse, code postal, nom de route…). Le géocodage, processus automatique, est utilisé pour transformer les références implicites en références explicites et permettre ainsi de localiser les objets et les événements sur la terre afin de les analyser.
  • 8.
  • 9.  Les Systèmes d’Information Géographique exploitent deux différents types de modèles géographiques :  Le modèle vecteur Dans le modèle vecteur, les informations sont regroupées sous la forme de coordonnées x, y. Les objets de type ponctuel sont dans ce cas représentés par un simple point. Les objets linéaires (routes, fleuves…) sont eux représentés par polyligne. Les objets polygonaux (territoire géographique, parcelle…) sont, quant à eux, représentés par des polygone  Le modèle raster Le modèle raster, quant à lui, est constitué d’une matrice de points pouvant tous être différents les uns des autres. Il s’adapte parfaitement à la représentation de données variables continues telles que la nature d’un sol…
  • 10.  Les SIG aident à la prise de décision, à la planification et à la gestion dans un environnement de résolution de problèmes. Les exemples suivant, montrent les possibilités d'applications des SIG.
  • 11.  Urbanisme  Mine et pétrole  Agriculture  Gestion durable des ressources  Risques d'inondation  Collecte des déchets  Militaire  Géomarketing  Santé Publique  …..
  • 12.  Pour commencer, il faut installer ArcGIS sur un ordinateur doté du système d’exploitation Windows.  Le logiciel ArcGis 10.0 est un système d’information géographique développé par la société ESRI (Environmental Systems Research Institute). C’est un outil pour gérer, visualiser, cartographier, interroger et analyser toutes les données disposant d’une composante spatiale.  ArcGis se décline en trois licences aux fonctionnalités et prix croissants: ArcView, ArcEditor et ArcInfo.
  • 14.  A l’aide de ces trois applications, vous pouvez effectuer toutes les tâches SIG, de la plus simple à la plus avancée, y compris la cartographie, la gestion des données, l’analyse géographique, la mise à jour des données, le géoréférencement des cartes et le géotraitement etc.
  • 15.
  • 16. ArcCatalog Permet de gérer les fichiers de données et l’organisation des bases de données ainsi que d’enregistrer et de visualiser les métadonnées ArcMap Est utilisé pour toutes les tâches de cartographie et de mise à jour ainsi que pour les analyses associées aux cartes.
  • 17.  ArcCatalog permet d'accéder à l'ensemble des données et des documents cartographiques du Système d'Information Géographique.  On peut faire glisser des sources de données du catalogue vers l'application ArcMap afin de les afficher ou les faire glisser vers l'application ArctoolBox afin de les utiliser en tant que paramètre d'un traitement.  C’est idéalement dans cette interface que l’on exécutera les actions les plus courantes listées ci-dessous:  - Créer de nouvelles données (Fichiers de forme, géodatabases personnelles, classes d’entité, tables, jeux de classes d’entité…);  - Attribuer un système de coordonnées lorsqu’il n’est pas reconnu par le logiciel, ou non attribué;  - Supprimer une couche définitivement de l’ordinateur ;  -Copier et coller des données ;  - Importer ou exporter de nouvelles données sous forme de Fichiers de forme, de classes d’entité ou de raster.
  • 18. Barre d’outilset de gestion des dossiers Explorateur de dossiers et fichiers Explorateur de dossiers et fichiers
  • 19.  Les formats de données visibles dans ArcCatalog sont :  - Tables attributaires, feuilles de calcul Excel pour les versions 9.2 et plus et dBase (*.dbf)  - Bases de données : Géodatabases personnelles (*.mdb), fichier Access.  - Fichiers de formes (*.shp) polygones, lignes, points : Ce sont les entités graphiques qui sont géoréférencées. Un fichier de formes est associé à une table (*.dbf) qui peut contenir un nombre indéfini de données par entité.  - Fichiers couches (*.lyr) : Ce sont les représentations graphiques issues des fichiers de formes.  - Les classes d’entité stockées dans les Géodatabases personnelles.  - Fichiers raster sont les fichiers images auxquels chaque couleur est rattachée une valeur numérique attribuée à un pixel ou à un ensemble de pixels.  - Formats de données CAO/ DAO (DXF, DGN, DWG)
  • 20. Image raster Classed’entité polygone Fichierde formepolygone Fichierde formepoint Document ArcMap Document ArcScene Fichierde formeligne Géodatabasepersonnel Fichierde couche FichierExcel
  • 21.  ArcToolbox est le module dans ArcGis 10.x qui permet d’accéder à toutes les fonctionnalités puissantes de traitement et d’analyse. La boîte à outils fournit un ensemble très riche de fonctions de géotraitement. Il convertit aussi les formats de données pour l’importation ou l’exportation de fichiers, ainsi que les changements de projection.  L’ensemble des outils présents dans chaque boîte à outil n’est pas obligatoirement accessible. Certains nécessitent l’achat d’extensions supplémentaires.  .
  • 22.  Lancement d’ArcToolBox à partir de ArcCatalog
  • 24.  ArcMap est l’outil qui permet de créer, d’afficher, d’interroger, de modifier, de composer et de publier des cartes.  Pour lancer ArcMap  Menu démarrer de Windows puis ArcGis et cliquez ensuite sur ArcMap 
  • 25.
  • 26.
  • 27. Zone d'affichage géographique permet de visualiser l'ensemble des données spatiales Le bloc de données La barre des menus principale Barre de titre barre d’outils standard La barre d’outils de navigation, de sélection, de mesure des distances, des périmètres, surfaces
  • 28. La partie centrale de la fenêtre est la zone d‘affichage de la carte. La façon dont s’affiche la carte est déterminée par la Table des matières (légende). La table des matières représente toutes les couches (tableaux de données, fichiers de forme, classes d’entité, images raster…) ouvertes dans le projet. Ces couches sont visibles lorsqu’elles sont cochées et invisibles lorsqu’elles sont décochées. L’ordre des couches de haut en bas configure les priorités de visibilité des fichiers, c’est à dire qu’une couche située en haut de la table des matières masquera, sur la carte, les autres couches lors de superpositions. C’est pourquoi il est toujours utile de mettre les couches ponctuels en haut suivies des couches linéaires, des couches surfaciques et enfin de mettre les rasters tout en bat de la table des matières (s’ils ont une étendue supérieure à celle des couches surfaciques).
  • 29.  La table de matière peut être personnalisée. Quatre modes : principales d’affichage sont possibles :  - Mode d’affichage des données uniquement. C’est dans ce mode qu’on peut intervertir l’ordre d’affichage des couches ;  - Mode source où on peut observer le chemin complet de stockage de la donnée ;  - Mode sélection où les données sélectionnées sont affichées en gras dans la table de matière ;  - Mode Catalog où la table de matière se transforme en ArcCatalog et où on peut effectuer les opérations de base d’ArcCatalog comme la création de nouvelles entités ou l’exploration individuelle de la table attributaire ou de la géométrie des fichiers de forme et des classes d’entité.  La table de matière peut être personnalisée de la façon suivante
  • 30.  Ajouter une couche à la carte  Maintenant que vous avez ouvert une carte et défini l’étendue au centre, il est temps de passer à la réalisation de la carte dont vous avez besoin.  Pour ajouter des dos couches à la carte vous avez deux possibilités .
  • 31. 1 2 1. Cliquer sur ArcCatalog et naviguer jusqu’à la couche à ajouter 2. Cliquer sur la couche et glisser dans la table de matière de Arcmap
  • 32.
  • 33.  Ouvrir la table attributaire d’une couche  1-clique droit sur la couche  2 clique sur open atribute table
  • 34.
  • 36.  Collecte des données sur le terrain Certaines données SIG sont directement capturées sur le terrain à l'aide d'un système de positionnement global (GPS). Les GPS calculent leur position à l'aide des signaux issus des satellites (et parfois des stations de base). Plusieurs niveaux de fonctionnalité et de précision sont disponibles et vous devez donc veiller à utiliser un système GPS aussi précis que les données qui seront exploitées. Les unités GPS peuvent être connectées à des ordinateurs portables ou des Tablet PC pour enregistrer les données sur le terrain.
  • 37.  Numérisation des données La numérisation, processus de conversion des entités en format numérique, est l'une des méthodes de création des données. La numérisation interactive, est l'une des méthodes les plus utilisées. Cette méthode vous permet d'afficher une photographie aérienne, une image satellite à l'écran sous forme d'un fond de carte, puis de tracer au-dessus des entités, par exemple des routes, des bâtiments ou des parcelles.
  • 38.  Avant de créer ou de mettre à jour des entités dans ArcMap, vous devez disposer d'une classe d'entités existante à mettre à jour. Si vous n'en avez pas, vous pouvez créer une nouvelle classe d'entités de géodatabase ou un shapefile dans la fenêtre Catalogue.  La barre d'outils Editeur et la fenêtre Créer des entités contiennent les outils de mise à jour d'entité les plus souvent utilisés.  Une fois que vous avez ajouté les données à mettre à jour dans ArcMap, vous devez exécuter un workflow de base :
  • 39.  Sélectionnez l'espace de travail et le bloc de données à mettre à jour.  Démarrez une session de mise à jour (ouvrir une session de mise à jour).  Choisissez un modèle d'entité et un outil de construction dans la fenêtre Créer des entités.  Définissez des propriétés de mise à jour supplémentaires ou des options, telles que la capture.  Créez l'entité (par exemple en la numérisant sur la carte).  Ajoutez des attributs à l'entité ou mettez à jour les attributs existants.  Enregistrez les modifications et arrêtez la mise à jour.
  • 40.
  • 41.
  • 42.  Créer un fichier Excel de données avec des coordonnées en degrés décimaux (ce fichier peut être extrait d’un GPS). Enregistrer avec  l’extension .xls ou xlsx et fermer le document
  • 43.
  • 44.  Dans la fenêtre « Add », sélectionner le répertoire, puis le fichier Excel et  appuyer sur « Add ». Sélectionner la feuille sur laquelle se trouvent les  données et appuyer de nouveau sur « Add ». Dans la section X field,  sélectionner la colonne du tableau Excel de la longitude et dans la section Y field la colonne du tableau Excel de la latitude. Cliquer sur « OK ».
  • 45.  Ouvrir ArcMap, cliquer sur File, descendre jusqu’à Add Data, puis choisir  Add XY Data.
  • 46.  Une nouvelle fenêtre apparaît. Cliquer sur l’icône de dossier pour rechercher le fichier Excel.
  • 47.  Les points apparaissent à l’écran. Faire un clic- droit sur le titre de la couche temporaire, descendre dans le menu jusqu’à « Data », puis  « Export data ».
  • 48.  Les données raster sont généralement obtenues par numérisation de cartes ou acquisition de photographies aériennes et d'images satellite. Les jeux de données des cartes numérisées ne contiennent généralement pas d'informations de références spatiales (incorporées au fichier ou dans un fichier séparé).
  • 49.  Le géoréférencement d'une image fait correspondre à chaque pixel de cette dernière un couple de coordonnées géographiques (en degrés, en mètres...). Ce processus permet d'afficher l'image dans un contexte spatial. Les avantages sont une juxtaposition avec les autres couches de données occupant le même espace géographique, et la mesure sur le PC de coordonnées, distances et surfaces réelles.
  • 50.  Importer l'image dans ArcMap  Dans la barre d'outils géoréférencement, choisir l'image à géoréférencer.  Cliquer sur l'icône avec deux croix : une rouge et une bleue.  Cliquer sur un point de l'image dont on connaît les coordonnées. Cliquer une deuxième fois au même endroit pour créer un couple de points, sans que l'image ne bouge (ce qui évite à ArcMap de devoir la recalculer à chaque fois).  Faire de même avec tous les points de coordonnées connues.  Puis, cliquer sur l'icône « table des liens », toujours dans la barre d'outils « géoréférencement » (un carré avec deux crois rouges et deux croix bleues).  Pour chaque point, renseigner les coordonnées X et Y
  • 51.
  • 52.
  • 53.  Les bases de données, une fois créées, peuvent subir des requêtes. Ces requêtes peuvent être réalisées selon les attributs de la base de données ou selon la localisation géographique des entités. Le résultat de ces requêtes est une sélection d’entité qui peut être exportée vers un autre fichier de forme.   Méthodes de sélection   Les entités peuvent être sélectionnées de différentes manières, soit manuellement, soit par l’intermédiaire d’une requête sur leurs attributs ou sur leur localisation géographique. 
  • 54.  Sélection manuelle  La méthode de sélection la plus simple reste la sélection manuelle. Il suffit de définir les couches sélectionnables et le type de sélection, puis enfin d’effectuer la sélection : Sélection de «Définir les couches sélectionnables» dans le menu « Sélection » 1. Activation des couches que l’on veut pouvoir sélectionne, 2. Sélection de la fonction « Sélection d’entités » 3. Sélection des entités désirées
  • 55.  Sélection par attribut Cette sélection est réalisée par une requête sur les attributs d’un ou plusieurs champs de la table attributaire d’une couche (fichier de forme ou classe d’entité).  1) Sélection de la fonction « Sélection Attributs » dans le menu « Sélection » 1
  • 56.  2) Choix de la couche sur laquelle est effectuée la sélection  3) Choix du type de sélection  Créer une nouvelle sélection  Ajouter à la sélection actuelle  Effacer de la sélection actuelle  Sélectionner parmi la sélection actuelle  4) Indication de la requête 2 3 4
  • 57. = Égal > Supérieur >= Supérieur ou égal < Inférieur <= Inférieur ou égal Comme Equivalent de l’égal, à utiliser lorsque des caractères sont inconnus (avec _ ou %) Et Relation entre deux formules Ou Relation entre deux formules Pas Exclusion (devant la formule) % Remplace plusieurs caractères _ Remplace un caractère Pour formuler une requête, il faut tout d’abord mentionner le champ, choisir un opérateur, puis choisir une valeur ou des caractères. Les champs disponibles s’affichent automatiquement lors du choix du fichier de forme ou de la table. De même, les différentes valeurs ou caractères s’affichent lors du choix du champ. Les opérateurs sont les suivants :
  • 58.  Sélection par localisation  Les requêtes spatiales se réalisent entre deux couches. On utilise des opérateurs géographiques pour obtenir des sélections qui répondent à une interrogation. Par exemple on  peut extraire les communes traversées par une route goudronnée ou par à un réseau hydrographique en utilisant l’opérateur intersect.
  • 59.  1 cliquer qur selection  2 selection by location 2 2
  • 60.  3 cochez la couche à sélectionner  4 choisissez la couche source  Choisissez le critère 4 5 3
  • 61.  Symbologie  Les classes d’entité et les fichiers de forme peuvent être symbolisées simplement par un figuré unique, mais également selon les quantités ou les catégories d’un champ de leur tables attributaires. Il faut donc tout d’abord examiner la nature du champ à représenter.  Les catégories sont représentées par différentes couleurs ou différents figurés et le champ d’appui peut être numérique ou texte.   
  • 62.  Les quantités peuvent être symbolisées de différentes manières et le champ d’appui ne peut être que numérique :  par des couleurs graduées : « Couleurs graduées »  par des symboles gradués : « Symboles gradués»  par des symboles proportionnels : « symboles Proportionnels»  par des densités de points : « Densité des points»  Ces quantités peuvent également être représentées par différents diagrammes :  Secteurs Bars / Colonnes  Bâtons empilés
  • 63.  Ces différentes possibilités de représentation sont disponibles en cliquant droit sur la couche dans la table de matière, on clique ensuite sur propriétés, puis sur l’onglet « Symbologie »  Les deux exemples suivants représentent les cas les plus courants : la symbolisation par couleurs graduées (uniquement pour un seul champ), et la représentation par camembert (pour plusieurs champs
  • 64.  Symbolisation par couleurs graduées (pour un champ)  1) Choix de l’onglet « Symbologie »  2) Sélection du menu « Couleurs graduées » dans « Quantités »  3) Choix du champ à symboliser  4) Choix du nombre de classes  5) Indication de la limite supérieure de chaque fourchette   Représentation par camemberts (pour plusieurs champs)  1) Choix de l’onglet « Symbologie »  2) Sélection du menu « Secteurs» dans « Diagrammes»  3) Choix des champs que l’on veut symboliser ainsi que leur figuré
  • 65.
  • 66.  Créez tout d'abord un nouveau champ de type double (cf. "Comment ajouter un champ" ?)  Faites un clic droit sur l'en-tête de ce champ -> "Calculer la géométrie".  Dans la liste déroulante, choisir la propriété à calculer : cette liste dépend évidemment du type d'entités de la couche (voir tableau ci-dessous).  Indiquer si les calculs se feront sur la base de la référence spatiale de la couche, ou de celle du bloc de données. Cette dernière option permet de calculer facilement des coordonnées dans un système différent de celui de la couche.  Enfin, choisir l'unité surfacique ou linéaire désirée.
  • 67.
  • 68.
  • 69.  Nous accédons maintenant au mode Mise en page d’ArcMap pour mettre en forme nos cartes.  Pour se mettre en mode mise en page on clique sur le bouton mise en page
  • 70.
  • 71.  Les éléments liés aux blocs  Ces éléments sont liés au bloc de données actif. Ils évoluent en fonction des modifications qui lui sont apportées.
  • 72. Barre de navigation en mode page Pour insérer une flèche du Nord Pour insérer une barre d’échelle Pour insérer une légende Pour insérer un titre
  • 73.  La flèche Nord Elle s’ajoute depuis menu Insertion / Flèche Nord. Vous avez le choix entre différents symboliques et pouvez modifier leur taille et leur couleur  La barre d’échelle  Elle s’ajoute depuis le menu Insertion / Barre d’échelle., vous accédez à une bibliothèque de symboles. Dans les propriétés de la barre d’échelle vous pourrez définir le nombre de divisions, de sous divisions, l’unité que vous souhaitez afficher.  La légende  Elle s’ajoute à l’aide d’un assistant depuis le menu Insertion / Légende.  Un grand nombre de paramètres sont modifiables (choix des couches, ordre, police, bordures et couleur, espacement entre différents éléments, etc.)
  • 74.  « Aggregate Polygons » (sous « Cartography Tools, Generalization ») : généralise la représentation d’un phénomène. Exemple : montre les polygones qui ont moins de 5 mètres qui les séparent.
  • 75.  « Append » (sous « Data Management Tools, General ») : rassemble deux couches de données matricielles ou vectorielles. Contrairement à « Merge », ne crée pas de nouvelle couche. « Append » transfert l’information d’une couche vers une autre déjà existante « target ».
  • 76.  « Buffer » (sous « Analysis Tools, Proximity ») : crée un polygone représentant une distance spécifique autour d’éléments. (Procédure existante)  « Clip » (sous « Analysis Tools, Extract ») : découpe un territoire (Ex. : bassin versant). (Procédure existante)  « Dissolve » (sous « Data Management Tools, Generalization ») : simplifie, crée une nouvelle couche plus simple. Exemple : création d’une couche représentant  les régions administratives à partir d’une couche représentant les MRC.
  • 77.  « Erase » (sous « Analysis Tools, Overlay ») : enlève une section d’un polygone.  (Ex. : enlever la partie occupée par le fleuve St- Laurent d’une limite administrative).
  • 78.
  • 79.  il y arrive souvent que des entités demeurent séparées.  Pour fusionner ces deux polygones, il faut ouvrir la boîte d’outils  « ArcEditor ». Cliquer sur cette icône dans la barre d’outils . Dans la boîte d’outils « ArcEditor », cliquer sur le menu « Editor », puis sur « Start Editing ».  Choisir ensuite l’outil « Edit tool » et sélectionner tous les polygones à assembler en cliquant sur ceux-ci en gardant la touche « majuscule »  enfoncée.
  • 80.
  • 81.  Creer un bouveau shapfile de type polyline en ArcCatalog  En ArcMap, ajouter le shepfiles de type poygone et le nouvau shapfile de type polyline c  Selectionner Star tEditing dans la barre Editor tools.  Set the Task to Create New Feature and the Target to the polyline shapefile.  Click Select All on the Context menu of the polygon shapefile.  Select Copy from the ArcMap Edit menu or type Ctrl+C.  Select Paste from the ArcMap Edit menu or type Ctrl+V.  Save your edits.
  • 82.  Les extensions les plus connues d’ArcGis sont les suivantes :  - Spatial Analyst : Modélisation spatiale avancée   - 3D Analyst : Modélisation 3D   - Geostatistical Analyst : Analyses statistiques et cartographie avancée
