SYSTEME D’INFORMATION GEOGRAPHIQUE
Atelier Paludisme
07 avril 2003 – 16 mai 2003
Cellule SIG et Télédétection, GRP, IPM, 17-04-03

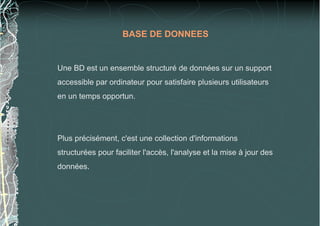

BASE DE DONNEES
Une BD est un ensemble structuré de données sur un support
accessible par ordinateur pour satisfaire plusieurs utilisateurs
en un temps opportun.
Plus précisément, c'est une collection d'informations
structurées pour faciliter l'accès, l'analyse et la mise à jour des
données.

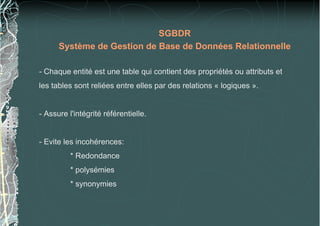

SGBDR
Système de Gestion de Base de Données Relationnelle
- Chaque entité est une table qui contient des propriétés ou attributs et
les tables sont reliées entre elles par des relations « logiques ».
- Assure l'intégrité référentielle.
- Evite les incohérences:
* Redondance
* polysémies
* synonymies

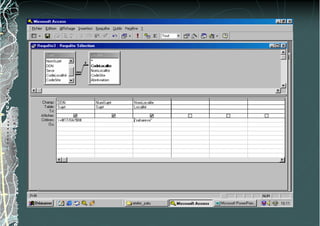

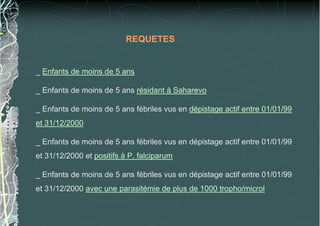

REQUETES
_ Enfants de moins de 5 ans
_ Enfants de moins de 5 ans résidant à Saharevo
_ Enfants de moins de 5 ans fébriles vus en dépistage actif entre 01/01/99
et 31/12/2000
_ Enfants de moins de 5 ans fébriles vus en dépistage actif entre 01/01/99
et 31/12/2000 et positifs à P. falciparum
_ Enfants de moins de 5 ans fébriles vus en dépistage actif entre 01/01/99
et 31/12/2000 avec une parasitémie de plus de 1000 tropho/microl

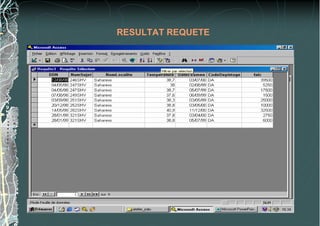

RESULTAT REQUETE
QU’EST CE QU’UN SIG
Un système informatique de matériel, de logiciels et de processus
conçu pour permettre la collecte, la gestion, la manipulation, l’analyse,
la modélisation et l’affichage de données à référence spatiale afin de
résoudre des problèmes complexe d’aménagement et de gestion
(Denègre J, 1996).
Ensemble de données géographiques, structuré de manière à
pouvoir extraire des informations ou synthèse d’informations utiles
pour la prise de décision ( SIG, 1990).

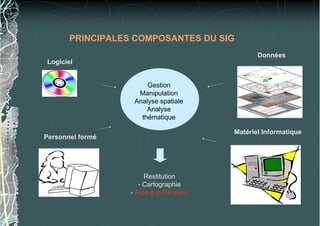

PRINCIPALES COMPOSANTES DU SIG
Données
Matériel Informatique
Logiciel
Personnel formé
Gestion
Manipulation
Analyse spatiale
Analyse
thématique
Restitution
- Cartographie
- Aide à la Décision

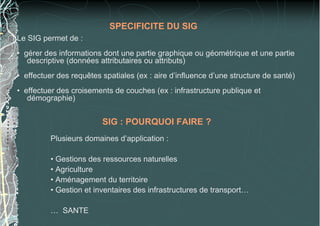

Le SIG permet de :
• gérer des informations dont une partie graphique ou géométrique et une partie
descriptive (données attributaires ou attributs)
• effectuer des requêtes spatiales (ex : aire d’influence d’une structure de santé)
• effectuer des croisements de couches (ex : infrastructure publique et
démographie)
SPECIFICITE DU SIG
SIG : POURQUOI FAIRE ?
Plusieurs domaines d’application :
• Gestions des ressources naturelles
• Agriculture
• Aménagement du territoire
• Gestion et inventaires des infrastructures de transport…
… SANTE
• Arrêt du contrôle vectoriel sur les Hautes Terres Centrales
(HTC)
• Fin années 80 : Épidémie meurtrière sur les HTC
• 1993 : Opération de Pulvérisations Intra-Domiciliaires
(OPID)
→Prévenir la survenue de nouvelles épidémies
• 1999 : Réduction des PID par contrainte financière

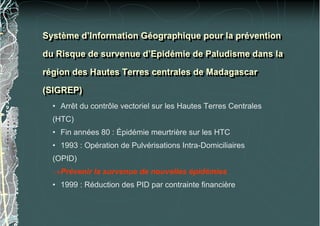

Système d’Information Géographique pour la prévention
du Risque de survenue d’Epidémie de Paludisme dans la
région des Hautes Terres centrales de Madagascar
(SIGREP)
Système d’Information Géographique pour la prévention
du Risque de survenue d’Epidémie de Paludisme dans la
région des Hautes Terres centrales de Madagascar
(SIGREP)
Prévenir l ’apparition de
nouvelles épidémies de
paludisme sur les HTC
Pulvérisation optimale des
foyers et zones à risque
Réseau d’alerte clinique
et parasitologiquePulvérisation des marges
Détermination des foyers à
risque
Modélisation
Analyse conjointe des
facteurs
1. Altitude
2. Bas-fonds
3. Rizières
4. Zébus
5. Climat
6. Densité de population
7. Infrastructures routières
8. Infrastructures sanitaires
1. Accès/délai aux soins
2. Aspects parasitologiques
1. Présence / absence d ’Anopheles funestus
2. Présence / absence d ’Anopheles gambiae
Facteurs
humains
Facteurs
entomologiques
Facteurs
spatiaux
•cartes topographiques FTM
•Spot 4 Xi+P (2000)
•Landsat 1-7,P (1999-2000)
•stations climatiques
•recensement 1993
•enquêtes terrain

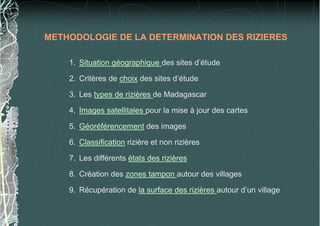

METHODOLOGIE DE LA DETERMINATION DES RIZIERES

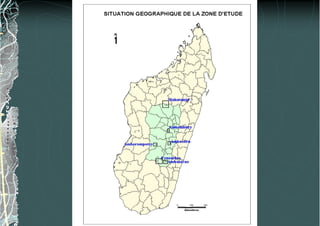

1. Situation géographique des sites d’étude
2. Critères de choix des sites d’étude
3. Les types de rizières de Madagascar
4. Images satellitales pour la mise à jour des cartes
5. Géoréférencement des images
6. Classification rizière et non rizières
7. Les différents états des rizières
8. Création des zones tampon autour des villages
9. Récupération de la surface des rizières autour d’un village

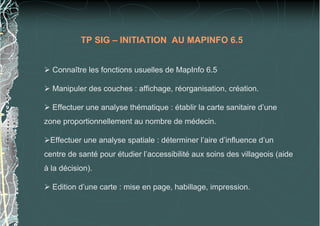

TP SIG – INITIATION AU MAPINFO 6.5
Connaître les fonctions usuelles de MapInfo 6.5
Manipuler des couches : affichage, réorganisation, création.
Effectuer une analyse thématique : établir la carte sanitaire d’une
zone proportionnellement au nombre de médecin.
Effectuer une analyse spatiale : déterminer l’aire d’influence d’un
centre de santé pour étudier l’accessibilité aux soins des villageois (aide
à la décision).
Edition d’une carte : mise en page, habillage, impression.
SIGREP: Critères de choix des zones d’étude
Marge nord
Non OPID*, non CAID**
*OPID: Opération de pulvérisation Intradomiciliaire
**CAID: Campagne d’Aspersion Intradomiciliaire
Centre est
OPID, non CAID
Grand périmètre rizicole
Marge ouest
Non OPID, non CAID
IP=34%
Est
OPID, non CAID
Rizières étagées
Marge sud-ouest
Non OPID, non CAID
Plusieurs types de rizières
Marge sud
OPID, CAID
Rizières en digitation
Mahatsinjo
Ambohibary
Ambositra
Fenoarivo
Amborompotsy
Ambalavao
Rizières de Madagascar

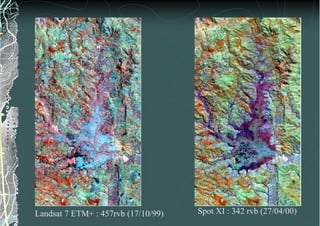

Landsat 7 ETM+ : 457rvb (17/10/99) Spot XI : 342 rvb (27/04/00)

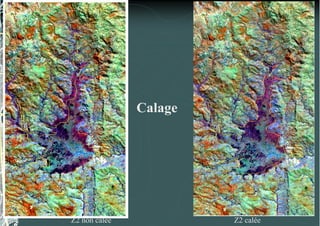

Z2 non calée Z2 calée
Calage
0 2,5
N
0 2,5
N
0 2,5
N
Autres
Etat1
Etat2
Etat3
Etat4

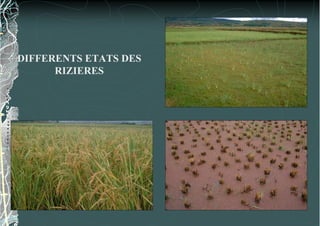

DIFFERENTS ETATS DES
RIZIERES

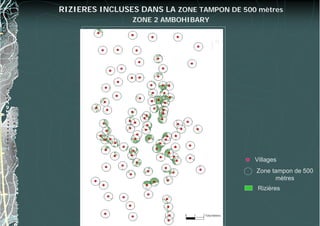

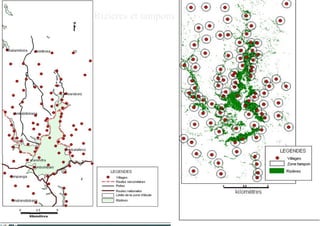

Rizières et tampons
Rizières
Villages
Zone tampon de 500
mètres
N
RIZIERES INCLUSES DANS LA ZONE TAMPON DE 500 mètres
ZONE 2 AMBOHIBARY
!(
!(
!(
!(
!(
!(
!(
!(
!(
!(
0 1 Kilomètres
Ambohimandroso
Andrefambohitra
Villages
Tampon de
500 mètres
Rizières

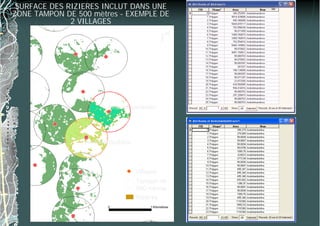

SURFACE DES RIZIERES INCLUT DANS UNE
ZONE TAMPON DE 500 mètres - EXEMPLE DE
2 VILLAGES
N
