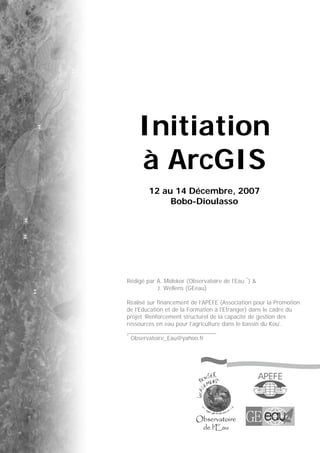

Formation ArcGis

Initiation
à ArcGIS
12 au 14 Décembre, 2007
Bobo-Dioulasso

Initiation
à ArcGIS
12 au 14 Décembre, 2007
Bobo-Dioulasso
Rédigé par A. Midekor (Observatoire de l’Eau *
) &
J. Wellens (GEeau)
Réalisé sur financement de l’APEFE (Association pour la Promotion
de l’Education et de la Formation à l’Etranger) dans le cadre du
projet ‘Renforcement structurel de la capacité de gestion des
ressources en eau pour l’agriculture dans le bassin du Kou’.
*
Observatoire_Eau@yahoo.fr

Formation ArcGIS i
Table des matières
1
2
3
4
5
6
7
8
…
Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Gérer le catalogue de données . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Afficher les données . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Edition simple avec ArcMap . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Travailler avec les tables . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Manipuler les données géoréferencées . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Interroger les données . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Présenter les données . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Exercice final . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
17
41
65
77
93
107
121
143

Formation ArcGIS / Introduction 1

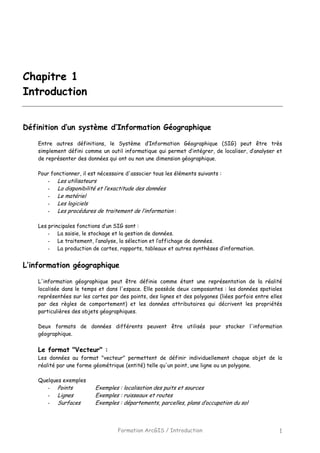

Chapitre 1
Introduction
Définition d’un système d’Information Géographique
Entre autres définitions, le Système d’Information Géographique (SIG) peut être très
simplement défini comme un outil informatique qui permet d’intégrer, de localiser, d’analyser et
de représenter des données qui ont ou non une dimension géographique.
Pour fonctionner, il est nécessaire d'associer tous les éléments suivants :
- Les utilisateurs
- La disponibilité et l’exactitude des données
- Le matériel
- Les logiciels
- Les procédures de traitement de l’information :
Les principales fonctions d’un SIG sont :
- La saisie, le stockage et la gestion de données.
- Le traitement, l’analyse, la sélection et l’affichage de données.
- La production de cartes, rapports, tableaux et autres synthèses d’information.
L’information géographique
L'information géographique peut être définie comme étant une représentation de la réalité
localisée dans le temps et dans l'espace. Elle possède deux composantes : les données spatiales
représentées sur les cartes par des points, des lignes et des polygones (liées parfois entre elles
par des règles de comportement) et les données attributaires qui décrivent les propriétés
particulières des objets géographiques.
Deux formats de données différents peuvent être utilisés pour stocker l'information
géographique.
Le format "Vecteur" :
Les données au format "vecteur" permettent de définir individuellement chaque objet de la
réalité par une forme géométrique (entité) telle qu'un point, une ligne ou un polygone.
Quelques exemples
- Points Exemples : localisation des puits et sources
- Lignes Exemples : ruisseaux et routes
- Surfaces Exemples : départements, parcelles, plans d’occupation du sol

Formation ArcGIS / Introduction2

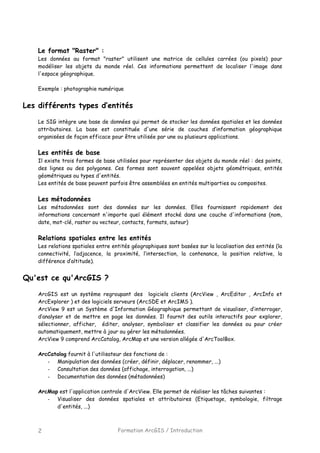

Le format "Raster" :
Les données au format "raster" utilisent une matrice de cellules carrées (ou pixels) pour
modéliser les objets du monde réel. Ces informations permettent de localiser l'image dans
l'espace géographique.
Exemple : photographie numérique
Les différents types d’entités
Le SIG intègre une base de données qui permet de stocker les données spatiales et les données
attributaires. La base est constituée d'une série de couches d’information géographique
organisées de façon efficace pour être utilisée par une ou plusieurs applications.
Les entités de base
Il existe trois formes de base utilisées pour représenter des objets du monde réel : des points,
des lignes ou des polygones. Ces formes sont souvent appelées objets géométriques, entités
géométriques ou types d'entités.
Les entités de base peuvent parfois être assemblées en entités multiparties ou composites.
Les métadonnées
Les métadonnées sont des données sur les données. Elles fournissent rapidement des
informations concernant n'importe quel élément stocké dans une couche d'informations (nom,
date, mot-clé, raster ou vecteur, contacts, formats, auteur)
Relations spatiales entre les entités
Les relations spatiales entre entités géographiques sont basées sur la localisation des entités (la
connectivité, l’adjacence, la proximité, l’intersection, la contenance, la position relative, la
différence d’altitude).
Qu'est ce qu'ArcGIS ?
ArcGIS est un système regroupant des logiciels clients (ArcView , ArcEditor , ArcInfo et
ArcExplorer ) et des logiciels serveurs (ArcSDE et ArcIMS ).
ArcView 9 est un Système d'Information Géographique permettant de visualiser, d’interroger,
d’analyser et de mettre en page les données. Il fournit des outils interactifs pour explorer,
sélectionner, afficher, éditer, analyser, symboliser et classifier les données ou pour créer
automatiquement, mettre à jour ou gérer les métadonnées.
ArcView 9 comprend ArcCatalog, ArcMap et une version allégée d'ArcToolBox.
ArcCatalog fournit à l'utilisateur des fonctions de :
- Manipulation des données (créer, définir, déplacer, renommer, ...)
- Consultation des données (affichage, interrogation, ...)
- Documentation des données (métadonnées)

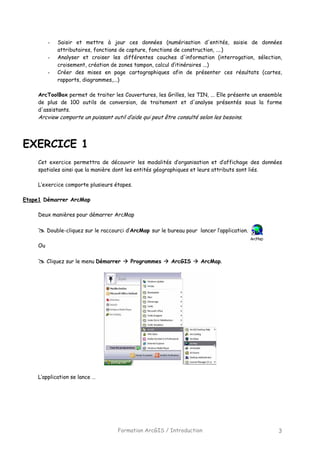

ArcMap est l'application centrale d'ArcView. Elle permet de réaliser les tâches suivantes :
- Visualiser des données spatiales et attributaires (Etiquetage, symbologie, filtrage
d'entités, ...)

- Saisir et mettre à jour ces données (numérisation d'entités, saisie de données
attributaires, fonctions de capture, fonctions de construction, ....)
- Analyser et croiser les différentes couches d'information (interrogation, sélection,
croisement, création de zones tampon, calcul d’itinéraires ...)
- Créer des mises en page cartographiques afin de présenter ces résultats (cartes,
rapports, diagrammes,...)
ArcToolBox permet de traiter les Couvertures, les Grilles, les TIN, ... Elle présente un ensemble
de plus de 100 outils de conversion, de traitement et d'analyse présentés sous la forme
d'assistants.
Arcview comporte un puissant outil d’aide qui peut être consulté selon les besoins.
EXERCICE 1
Cet exercice permettra de découvrir les modalités d’organisation et d’affichage des données
spatiales ainsi que la manière dont les entités géographiques et leurs attributs sont liés.
L’exercice comporte plusieurs étapes.
Etape1 Démarrer ArcMap
Deux manières pour démarrer ArcMap
Double-cliquez sur le raccourci d’ArcMap sur le bureau pour lancer l’application.
Ou
Cliquez sur le menu Démarrer Programmes ArcGIS ArcMap.
L’application se lance …

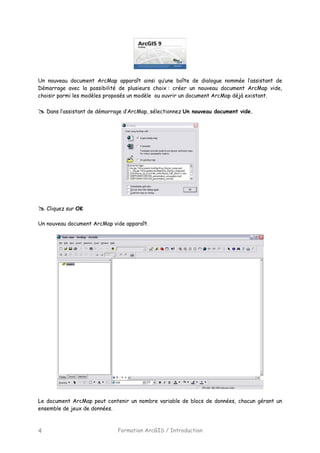

Un nouveau document ArcMap apparaît ainsi qu’une boîte de dialogue nommée l’assistant de
Démarrage avec la possibilité de plusieurs choix : créer un nouveau document ArcMap vide,
choisir parmi les modèles proposés un modèle ou ouvrir un document ArcMap déjà existant.
Dans l’assistant de démarrage d’ArcMap, sélectionnez Un nouveau document vide.
Cliquez sur OK
Un nouveau document ArcMap vide apparaît.
Le document ArcMap peut contenir un nombre variable de blocs de données, chacun gérant un
ensemble de jeux de données.

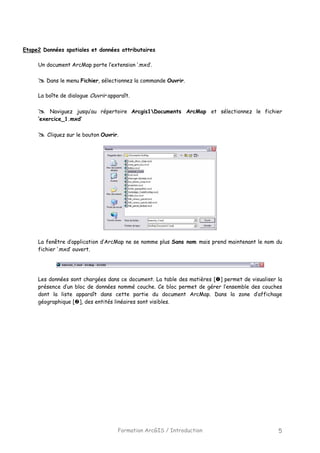

Etape2 Données spatiales et données attributaires
Un document ArcMap porte l’extension ‘.mxd’.
Dans le menu Fichier, sélectionnez la commande Ouvrir.
La boîte de dialogue Ouvrir apparaît.
Naviguez jusqu’au répertoire Arcgis1Documents ArcMap et sélectionnez le fichier
‘exercice_1.mxd’
Cliquez sur le bouton Ouvrir.
La fenêtre d’application d’ArcMap ne se nomme plus Sans nom mais prend maintenant le nom du
fichier ‘.mxd’ ouvert.
Les données sont chargées dans ce document. La table des matières [ ] permet de visualiser la
présence d’un bloc de données nommé couche. Ce bloc permet de gérer l’ensemble des couches
dont la liste apparaît dans cette partie du document ArcMap. Dans la zone d’affichage
géographique [ ], des entités linéaires sont visibles.

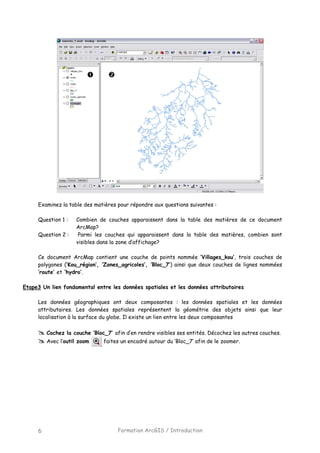

Examinez la table des matières pour répondre aux questions suivantes :
Question 1 : Combien de couches apparaissent dans la table des matières de ce document
ArcMap?
Question 2 : Parmi les couches qui apparaissent dans la table des matières, combien sont
visibles dans la zone d’affichage?
Ce document ArcMap contient une couche de points nommée ‘Villages_kou’, trois couches de
polygones (‘Kou_région’, ‘Zones_agricoles’, ‘Bloc_7’) ainsi que deux couches de lignes nommées
‘route’ et ‘hydro’.
Etape3 Un lien fondamental entre les données spatiales et les données attributaires
Les données géographiques ont deux composantes : les données spatiales et les données
attributaires. Les données spatiales représentent la géométrie des objets ainsi que leur
localisation à la surface du globe. Il existe un lien entre les deux composantes
Cochez la couche ‘Bloc_7’ afin d’en rendre visibles ses entités. Décochez les autres couches.
Avec l’outil zoom faites un encadré autour du ‘Bloc_7’ afin de le zoomer.

Les entités de la couche ‘Bloc_7’ sont maintenant visibles.

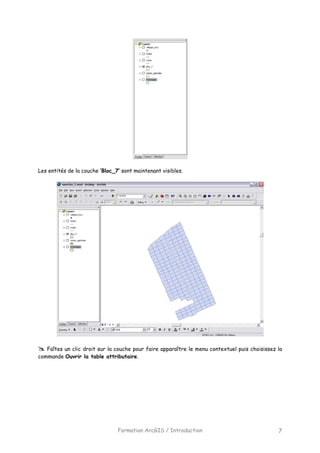

Faîtes un clic droit sur la couche pour faire apparaître le menu contextuel puis choisissez la
commande Ouvrir la table attributaire.

La table attributaire des Parcelles s’ouvre
Observez cette table et répondez aux questions suivantes :
Question 3 : Combien d’enregistrements contient cette table ?
Question 4 : Combien de champs contient cette table ?
Astuce : la barre située au bas de la table vous indique le nombre total d’enregistrements
stockés dans cette table.
Un enregistrement (ligne) de cette table est associé à une entité. Ainsi à chaque parcelle de la
couche correspond une ligne d’attributs dans la table. Pour chaque parcelle, il est donc facile de
connaître son nom, sa surface ...
Sous ArcMap, disposez vos 2 fenêtres de manière à visualiser à la fois la zone d’affichage
d’ArcMap et la fenêtre Attributs des parcelles.

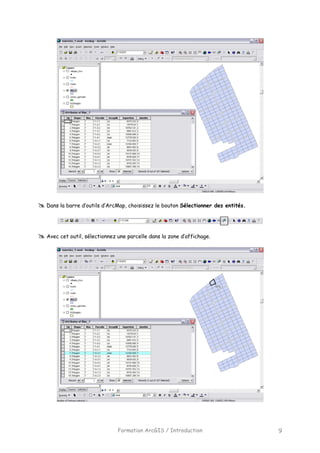

Dans la barre d’outils d’ArcMap, choisissez le bouton Sélectionner des entités.
Avec cet outil, sélectionnez une parcelle dans la zone d’affichage.

De manière dynamique ArcMap sélectionne l’enregistrement correspondant dans la table
attributaire.
Vérifiez-le en répondant à la question suivante :
Question 5 : Quel est cette parcelle?

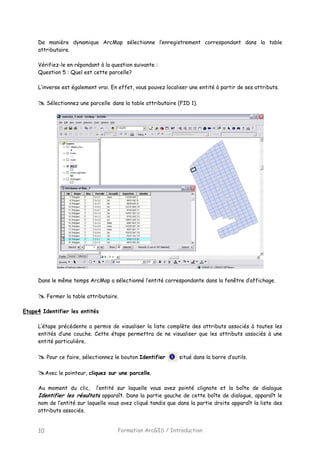

L’inverse est également vrai. En effet, vous pouvez localiser une entité à partir de ses attributs.
Sélectionnez une parcelle dans la table attributaire (FID 1).
Dans le même temps ArcMap a sélectionné l’entité correspondante dans la fenêtre d’affichage.
Fermer la table attributaire.
Etape4 Identifier les entités
L’étape précédente a permis de visualiser la liste complète des attributs associés à toutes les
entités d’une couche. Cette étape permettra de ne visualiser que les attributs associés à une
entité particulière.
Pour ce faire, sélectionnez le bouton Identifier situé dans la barre d’outils.
Avec le pointeur, cliquez sur une parcelle.
Au moment du clic, l’entité sur laquelle vous avez pointé clignote et la boîte de dialogue
Identifier les résultats apparaît. Dans la partie gauche de cette boîte de dialogue, apparaît le
nom de l’entité sur laquelle vous avez cliqué tandis que dans la partie droite apparaît la liste des
attributs associés.

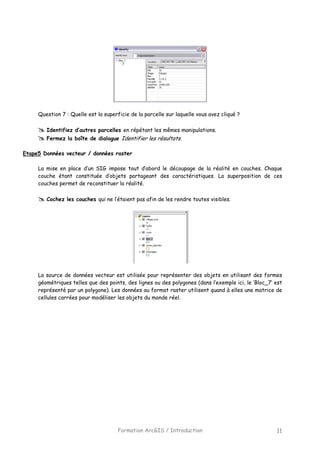

Question 7 : Quelle est la superficie de la parcelle sur laquelle vous avez cliqué ?
Identifiez d’autres parcelles en répétant les mêmes manipulations.
Fermez la boîte de dialogue Identifier les résultats.
Etape5 Données vecteur / données raster
La mise en place d’un SIG impose tout d’abord le découpage de la réalité en couches. Chaque
couche étant constituée d’objets partageant des caractéristiques. La superposition de ces
couches permet de reconstituer la réalité.
Cochez les couches qui ne l’étaient pas afin de les rendre toutes visibles.
La source de données vecteur est utilisée pour représenter des objets en utilisant des formes
géométriques telles que des points, des lignes ou des polygones (dans l’exemple ici, le ‘Bloc_7’ est
représenté par un polygone). Les données au format raster utilisent quand à elles une matrice de
cellules carrées pour modéliser les objets du monde réel.

Les informations localisées sur une carte peuvent être représentées par des points, des lignes ou
des polygones.

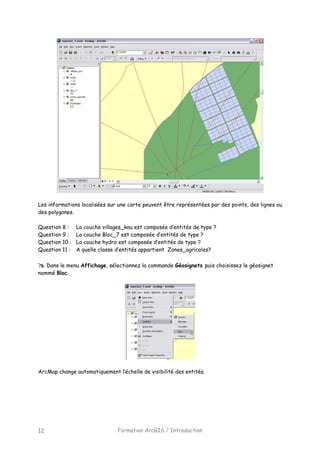

Question 8 : La couche villages_kou est composée d’entités de type ?
Question 9 : La couche Bloc_7 est composée d’entités de type ?
Question 10 : La couche hydro est composée d’entités de type ?
Question 11 : A quelle classe d’entités appartient Zones_agricoles?
Dans le menu Affichage, sélectionnez la commande Géosignets puis choisissez le géosignet
nommé Bloc.
ArcMap change automatiquement l’échelle de visibilité des entités.

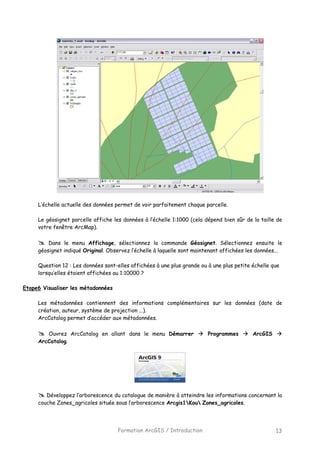

L’échelle actuelle des données permet de voir parfaitement chaque parcelle.
Le géosignet parcelle affiche les données à l’échelle 1:1000 (cela dépend bien sûr de la taille de
votre fenêtre ArcMap).
Dans le menu Affichage, sélectionnez la commande Géosignet. Sélectionnez ensuite le
géosignet indiqué Original. Observez l’échelle à laquelle sont maintenant affichées les données...
Question 12 : Les données sont-elles affichées à une plus grande ou à une plus petite échelle que
lorsqu’elles étaient affichées au 1:10000 ?
Etape6 Visualiser les métadonnées
Les métadonnées contiennent des informations complémentaires sur les données (date de
création, auteur, système de projection ...).
ArcCatalog permet d’accéder aux métadonnées.
Ouvrez ArcCatalog en allant dans le menu Démarrer Programmes ArcGIS
ArcCatalog.
Développez l’arborescence du catalogue de manière à atteindre les informations concernant la
couche Zones_agricoles située sous l’arborescence Arcgis1Kou Zones_agricoles.

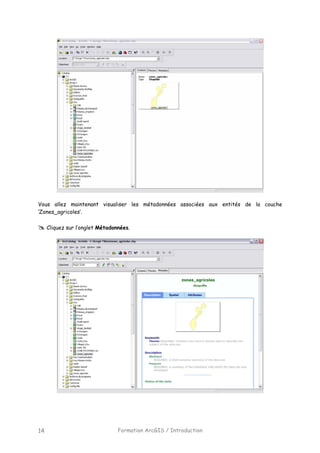

Vous allez maintenant visualiser les métadonnées associées aux entités de la couche
‘Zones_agricoles’.
Cliquez sur l’onglet Métadonnées.

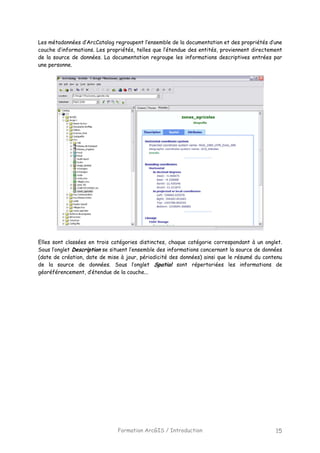

Les métadonnées d’ArcCatalog regroupent l’ensemble de la documentation et des propriétés d’une
couche d’informations. Les propriétés, telles que l’étendue des entités, proviennent directement
de la source de données. La documentation regroupe les informations descriptives entrées par
une personne.
Elles sont classées en trois catégories distinctes, chaque catégorie correspondant à un onglet.
Sous l’onglet Description se situent l’ensemble des informations concernant la source de données
(date de création, date de mise à jour, périodicité des données) ainsi que le résumé du contenu
de la source de données. Sous l’onglet Spatial sont répertoriées les informations de
géoréférencement, d’étendue de la couche...

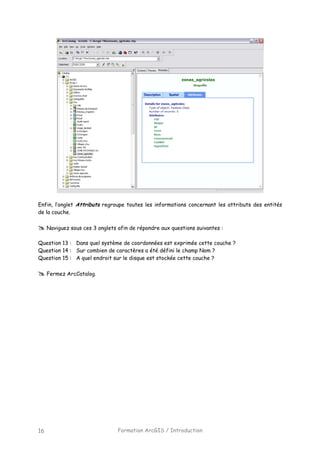

Enfin, l’onglet Attributs regroupe toutes les informations concernant les attributs des entités
de la couche.
Naviguez sous ces 3 onglets afin de répondre aux questions suivantes :
Question 13 : Dans quel système de coordonnées est exprimée cette couche ?
Question 14 : Sur combien de caractères a été défini le champ Nom ?
Question 15 : A quel endroit sur le disque est stockée cette couche ?
Fermez ArcCatalog.

Formation ArcGIS / Gérer le catalogue de données 17

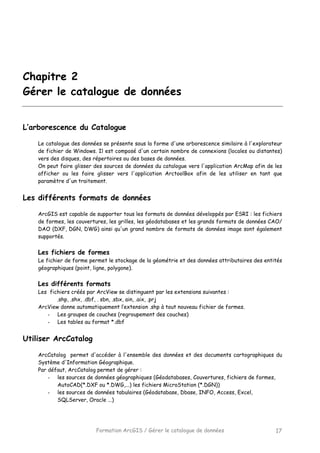

Chapitre 2
Gérer le catalogue de données
L’arborescence du Catalogue
Le catalogue des données se présente sous la forme d'une arborescence similaire à l'explorateur
de fichier de Windows. Il est composé d'un certain nombre de connexions (locales ou distantes)
vers des disques, des répertoires ou des bases de données.
On peut faire glisser des sources de données du catalogue vers l'application ArcMap afin de les
afficher ou les faire glisser vers l'application ArctoolBox afin de les utiliser en tant que
paramètre d'un traitement.
Les différents formats de données
ArcGIS est capable de supporter tous les formats de données développés par ESRI : les fichiers
de formes, les couvertures, les grilles, les géodatabases et les grands formats de données CAO/
DAO (DXF, DGN, DWG) ainsi qu'un grand nombre de formats de données image sont également
supportés.
Les fichiers de formes
Le fichier de forme permet le stockage de la géométrie et des données attributaires des entités
géographiques (point, ligne, polygone).
Les différents formats
Les fichiers créés par ArcView se distinguent par les extensions suivantes :
.shp, .shx, .dbf, . sbn, .sbx, ain, .aix, .prj
ArcView donne automatiquement l’extension .shp à tout nouveau fichier de formes.
- Les groupes de couches (regroupement des couches)
- Les tables au format *.dbf
Utiliser ArcCatalog

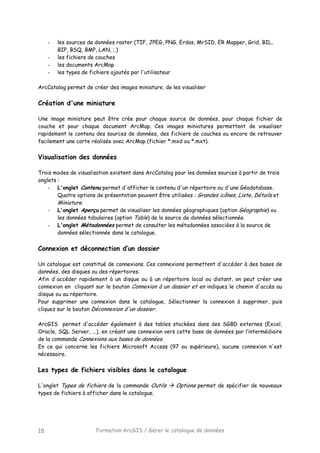

ArcCatalog permet d'accéder à l'ensemble des données et des documents cartographiques du
Système d'Information Géographique.
Par défaut, ArcCatalog permet de gérer :
- les sources de données géographiques (Géodatabases, Couvertures, fichiers de formes,
AutoCAD(*.DXF ou *.DWG,...) les fichiers MicroStation (*.DGN))
- les sources de données tabulaires (Géodatabase, Dbase, INFO, Access, Excel,
SQLServer, Oracle ...)

Formation ArcGIS / Gérer le catalogue de données18
- les sources de données raster (TIF, JPEG, PNG, Erdas, MrSID, ER Mapper, Grid, BIL,
BIP, BSQ, BMP, LAN, ;.)
- les fichiers de couches
- les documents ArcMap
- les types de fichiers ajoutés par l'utilisateur
ArcCatalog permet de créer des images miniature, de les visualiser
Création d'une miniature
Une image miniature peut être crée pour chaque source de données, pour chaque fichier de
couche et pour chaque document ArcMap. Ces images miniatures permettent de visualiser
rapidement le contenu des sources de données, des fichiers de couches ou encore de retrouver
facilement une carte réalisée avec ArcMap (fichier *.mxd ou *.mxt).
Visualisation des données
Trois modes de visualisation existent dans ArcCatalog pour les données sources à partir de trois
onglets :
- L'onglet Contenu permet d'afficher le contenu d'un répertoire ou d'une Géodatabase.
Quatre options de présentation peuvent être utilisées : Grandes icônes, Liste, Détails et
Miniature.
- L'onglet Aperçu permet de visualiser les données géographiques (option Géographie) ou
les données tabulaires (option Table) de la source de données sélectionnée.
- L'onglet Métadonnées permet de consulter les métadonnées associées à la source de
données sélectionnée dans le catalogue.
Connexion et déconnection d’un dossier
Un catalogue est constitué de connexions. Ces connexions permettent d'accéder à des bases de
données, des disques ou des répertoires.
Afin d'accéder rapidement à un disque ou à un répertoire local ou distant, on peut créer une
connexion en cliquant sur le bouton Connexion à un dossier et en indiquez le chemin d'accès au
disque ou au répertoire.
Pour supprimer une connexion dans le catalogue, Sélectionner la connexion à supprimer, puis
cliquez sur le bouton Déconnexion d'un dossier.
ArcGIS permet d'accéder également à des tables stockées dans des SGBD externes (Excel,
Oracle, SQL Server, ...), en créant une connexion vers cette base de données par l’intermédiaire
de la commande Connexions aux bases de données.
En ce qui concerne les fichiers Microsoft Access (97 ou supérieure), aucune connexion n'est
nécessaire.
Les types de fichiers visibles dans le catalogue
L'onglet Types de fichiers de la commande Outils Options permet de spécifier de nouveaux
types de fichiers à afficher dans le catalogue.

Les données publiés via le réseau Internet par un serveur ArcIMS sont accessibles à partir des
applications d'ArcGIS.

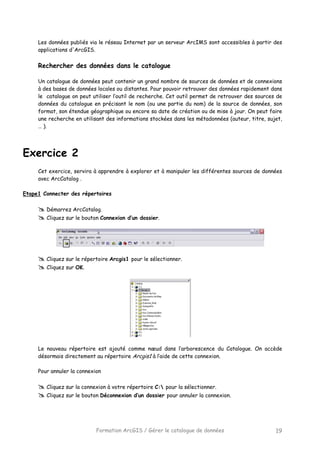

Rechercher des données dans le catalogue
Un catalogue de données peut contenir un grand nombre de sources de données et de connexions
à des bases de données locales ou distantes. Pour pouvoir retrouver des données rapidement dans
le catalogue on peut utiliser l’outil de recherche. Cet outil permet de retrouver des sources de
données du catalogue en précisant le nom (ou une partie du nom) de la source de données, son
format, son étendue géographique ou encore sa date de création ou de mise à jour. On peut faire
une recherche en utilisant des informations stockées dans les métadonnées (auteur, titre, sujet,
… ).
Exercice 2
Cet exercice, servira à apprendre à explorer et à manipuler les différentes sources de données
avec ArcCatalog .
Etape1 Connecter des répertoires
Démarrez ArcCatalog.
Cliquez sur le bouton Connexion d’un dossier.
Cliquez sur le répertoire Arcgis1 pour le sélectionner.
Cliquez sur OK.
Le nouveau répertoire est ajouté comme nœud dans l’arborescence du Catalogue. On accède
désormais directement au répertoire Arcgis1 à l’aide de cette connexion.
Pour annuler la connexion
Cliquez sur la connexion à votre répertoire C: pour la sélectionner.
Cliquez sur le bouton Déconnexion d’un dossier pour annuler la connexion.

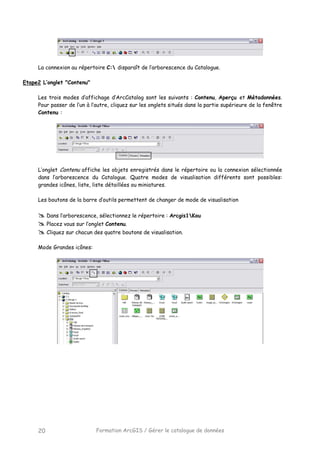

La connexion au répertoire C: disparaît de l’arborescence du Catalogue.
Etape2 L’onglet "Contenu"
Les trois modes d’affichage d’ArcCatalog sont les suivants : Contenu, Aperçu et Métadonnées.
Pour passer de l’un à l’autre, cliquez sur les onglets situés dans la partie supérieure de la fenêtre
Contenu :
L’onglet Contenu affiche les objets enregistrés dans le répertoire ou la connexion sélectionnée
dans l’arborescence du Catalogue. Quatre modes de visualisation différents sont possibles:
grandes icônes, liste, liste détaillées ou miniatures.
Les boutons de la barre d’outils permettent de changer de mode de visualisation
Dans l’arborescence, sélectionnez le répertoire : Arcgis1Kou
Placez vous sur l’onglet Contenu.
Cliquez sur chacun des quatre boutons de visualisation.

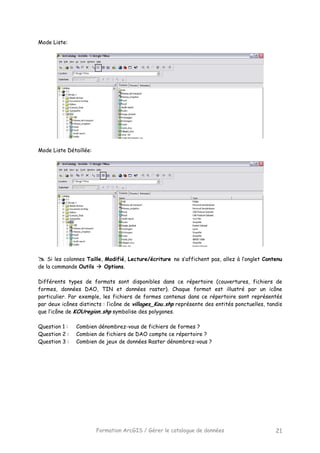

Mode Grandes icônes:

Mode Liste:
Mode Liste Détaillée:
Si les colonnes Taille, Modifié, Lecture/écriture ne s’affichent pas, allez à l’onglet Contenu
de la commande Outils Options.
Différents types de formats sont disponibles dans ce répertoire (couvertures, fichiers de
formes, données DAO, TIN et données raster). Chaque format est illustré par un icône
particulier. Par exemple, les fichiers de formes contenus dans ce répertoire sont représentés
par deux icônes distincts : l’icône de villages_Kou.shp représente des entités ponctuelles, tandis
que l’icône de KOUregion.shp symbolise des polygones.
Question 1 : Combien dénombrez-vous de fichiers de formes ?
Question 2 : Combien de fichiers de DAO compte ce répertoire ?
Question 3 : Combien de jeux de données Raster dénombrez-vous ?

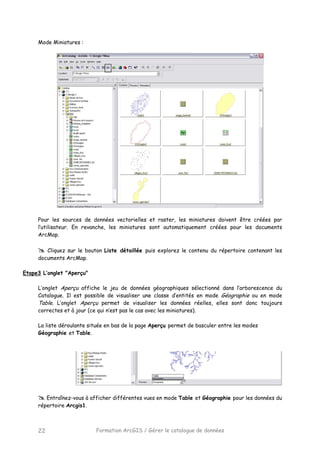

Mode Miniatures :
Pour les sources de données vectorielles et raster, les miniatures doivent être créées par
l’utilisateur. En revanche, les miniatures sont automatiquement créées pour les documents
ArcMap.
Cliquez sur le bouton Liste détaillée puis explorez le contenu du répertoire contenant les
documents ArcMap.
Etape3 L’onglet "Aperçu"
L’onglet Aperçu affiche le jeu de données géographiques sélectionné dans l’arborescence du
Catalogue. Il est possible de visualiser une classe d’entités en mode Géographie ou en mode
Table. L’onglet Aperçu permet de visualiser les données réelles, elles sont donc toujours
correctes et à jour (ce qui n’est pas le cas avec les miniatures).
La liste déroulante située en bas de la page Aperçu permet de basculer entre les modes
Géographie et Table.
Entraînez-vous à afficher différentes vues en mode Table et Géographie pour les données du
répertoire Arcgis1.

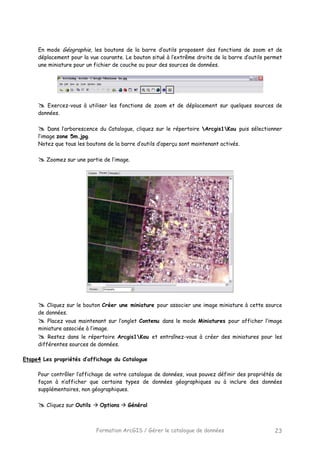

En mode Géographie, les boutons de la barre d’outils proposent des fonctions de zoom et de
déplacement pour la vue courante. Le bouton situé à l’extrême droite de la barre d’outils permet
une miniature pour un fichier de couche ou pour des sources de données.
Exercez-vous à utiliser les fonctions de zoom et de déplacement sur quelques sources de
données.
Dans l’arborescence du Catalogue, cliquez sur le répertoire Arcgis1Kou puis sélectionner
l’image zone 5m.jpg.
Notez que tous les boutons de la barre d’outils d’aperçu sont maintenant activés.
Zoomez sur une partie de l’image.
Cliquez sur le bouton Créer une miniature pour associer une image miniature à cette source
de données.
Placez vous maintenant sur l’onglet Contenu dans le mode Miniatures pour afficher l’image
miniature associée à l’image.
Restez dans le répertoire Arcgis1Kou et entraînez-vous à créer des miniatures pour les
différentes sources de données.
Etape4 Les propriétés d’affichage du Catalogue
Pour contrôler l’affichage de votre catalogue de données, vous pouvez définir des propriétés de
façon à n’afficher que certains types de données géographiques ou à inclure des données
supplémentaires, non géographiques.

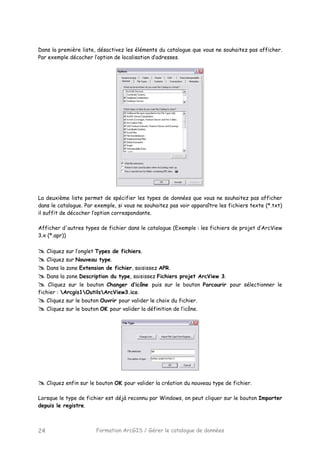

Cliquez sur Outils Options Général

Dans la première liste, désactivez les éléments du catalogue que vous ne souhaitez pas afficher.
Par exemple décocher l’option de localisation d’adresses.
La deuxième liste permet de spécifier les types de données que vous ne souhaitez pas afficher
dans le catalogue. Par exemple, si vous ne souhaitez pas voir apparaître les fichiers texte (*.txt)
il suffit de décocher l’option correspondante.
Afficher d'autres types de fichier dans le catalogue (Exemple : les fichiers de projet d’ArcView
3.x (*.apr))
Cliquez sur l’onglet Types de fichiers.
Cliquez sur Nouveau type.
Dans la zone Extension de fichier, saisissez APR.
Dans la zone Description du type, saisissez Fichiers projet ArcView 3.
Cliquez sur le bouton Changer d’icône puis sur le bouton Parcourir pour sélectionner le
fichier : Arcgis1OutilsArcView3.ico.
Cliquez sur le bouton Ouvrir pour valider le choix du fichier.
Cliquez sur le bouton OK pour valider la définition de l’icône.
Cliquez enfin sur le bouton OK pour valider la création du nouveau type de fichier.
Lorsque le type de fichier est déjà reconnu par Windows, on peut cliquer sur le bouton Importer
depuis le registre.

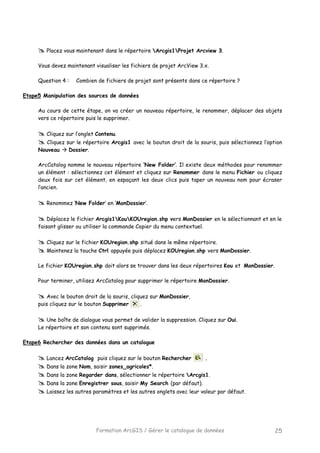

Placez vous maintenant dans le répertoire Arcgis1Projet Arcview 3.
Vous devez maintenant visualiser les fichiers de projet ArcView 3.x.
Question 4 : Combien de fichiers de projet sont présents dans ce répertoire ?
Etape5 Manipulation des sources de données
Au cours de cette étape, on va créer un nouveau répertoire, le renommer, déplacer des objets
vers ce répertoire puis le supprimer.
Cliquez sur l’onglet Contenu.
Cliquez sur le répertoire Arcgis1 avec le bouton droit de la souris, puis sélectionnez l’option
Nouveau Dossier.
ArcCatalog nomme le nouveau répertoire ‘New Folder’. Il existe deux méthodes pour renommer
un élément : sélectionnez cet élément et cliquez sur Renommer dans le menu Fichier ou cliquez
deux fois sur cet élément, en espaçant les deux clics puis taper un nouveau nom pour écraser
l’ancien.
Renommez ‘New Folder’ en ‘MonDossier’.
Déplacez le fichier Arcgis1KouKOUregion.shp vers MonDossier en le sélectionnant et en le
faisant glisser ou utiliser la commande Copier du menu contextuel.
Cliquez sur le fichier KOUregion.shp situé dans le même répertoire.
Maintenez la touche Ctrl appuyée puis déplacez KOUregion.shp vers MonDossier.
Le fichier KOUregion.shp doit alors se trouver dans les deux répertoires Kou et MonDossier.
Pour terminer, utilisez ArcCatalog pour supprimer le répertoire MonDossier.
Avec le bouton droit de la souris, cliquez sur MonDossier,
puis cliquez sur le bouton Supprimer .
Une boîte de dialogue vous permet de valider la suppression. Cliquez sur Oui.
Le répertoire et son contenu sont supprimés.
Etape6 Rechercher des données dans un catalogue
Lancez ArcCatalog puis cliquez sur le bouton Rechercher .
Dans la zone Nom, saisir zones_agricoles*.
Dans la zone Regarder dans, sélectionner le répertoire Arcgis1.
Dans la zone Enregistrer sous, saisir My Search (par défaut).
Laissez les autres paramètres et les autres onglets avec leur valeur par défaut.

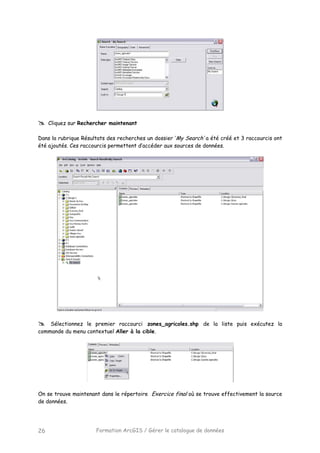

Cliquez sur Rechercher maintenant
Dans la rubrique Résultats des recherches un dossier ‘My Search’ a été créé et 3 raccourcis ont
été ajoutés. Ces raccourcis permettent d’accéder aux sources de données.
Sélectionnez le premier raccourci zones_agricoles.shp de la liste puis exécutez la
commande du menu contextuel Aller à la cible.
On se trouve maintenant dans le répertoire Exercice final où se trouve effectivement la source
de données.

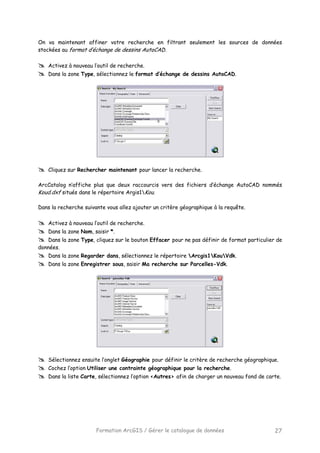

On va maintenant affiner votre recherche en filtrant seulement les sources de données
stockées au format d’échange de dessins AutoCAD.
Activez à nouveau l’outil de recherche.
Dans la zone Type, sélectionnez le format d’échange de dessins AutoCAD.
Cliquez sur Rechercher maintenant pour lancer la recherche.
ArcCatalog n’affiche plus que deux raccourcis vers des fichiers d’échange AutoCAD nommés
Koud.dxf situés dans le répertoire Argis1Kou.
Dans la recherche suivante vous allez ajouter un critère géographique à la requête.
Activez à nouveau l’outil de recherche.
Dans la zone Nom, saisir *.
Dans la zone Type, cliquez sur le bouton Effacer pour ne pas définir de format particulier de
données.
Dans la zone Regarder dans, sélectionnez le répertoire Arcgis1KouVdk.
Dans la zone Enregistrer sous, saisir Ma recherche sur Parcelles-Vdk.
Sélectionnez ensuite l’onglet Géographie pour définir le critère de recherche géographique.
Cochez l’option Utiliser une contrainte géographique pour la recherche.
Dans la liste Carte, sélectionnez l’option <Autres> afin de charger un nouveau fond de carte.

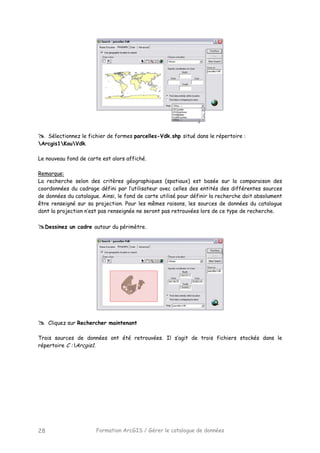

Sélectionnez le fichier de formes parcelles-Vdk.shp situé dans le répertoire :
Arcgis1KouVdk.
Le nouveau fond de carte est alors affiché.
Remarque:
La recherche selon des critères géographiques (spatiaux) est basée sur la comparaison des
coordonnées du cadrage défini par l’utilisateur avec celles des entités des différentes sources
de données du catalogue. Ainsi, le fond de carte utilisé pour définir la recherche doit absolument
être renseigné sur sa projection. Pour les mêmes raisons, les sources de données du catalogue
dont la projection n’est pas renseignée ne seront pas retrouvées lors de ce type de recherche.
Dessinez un cadre autour du périmètre.
Cliquez sur Rechercher maintenant
Trois sources de données ont été retrouvées. Il s’agit de trois fichiers stockés dans le
répertoire C :Arcgis1.

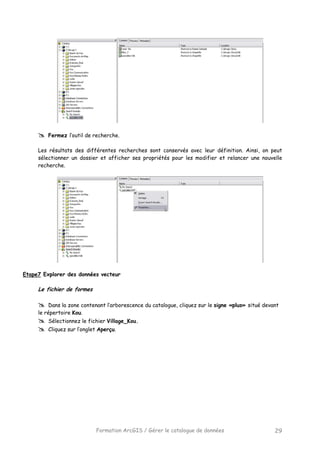

Fermez l’outil de recherche.
Les résultats des différentes recherches sont conservés avec leur définition. Ainsi, on peut
sélectionner un dossier et afficher ses propriétés pour les modifier et relancer une nouvelle
recherche.
Etape7 Explorer des données vecteur
Le fichier de formes
Dans la zone contenant l’arborescence du catalogue, cliquez sur le signe «plus» situé devant
le répertoire Kou.
Sélectionnez le fichier Village_Kou.
Cliquez sur l’onglet Aperçu.

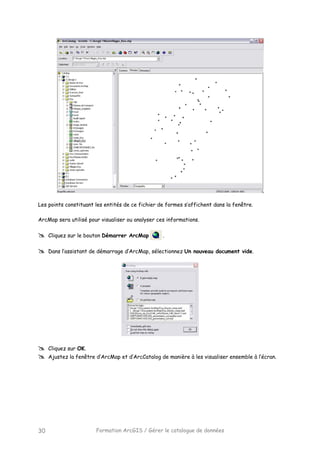

Les points constituant les entités de ce fichier de formes s’affichent dans la fenêtre.
ArcMap sera utilisé pour visualiser ou analyser ces informations.
Cliquez sur le bouton Démarrer ArcMap .
Dans l’assistant de démarrage d’ArcMap, sélectionnez Un nouveau document vide.
Cliquez sur OK.
Ajustez la fenêtre d’ArcMap et d’ArcCatalog de manière à les visualiser ensemble à l’écran.

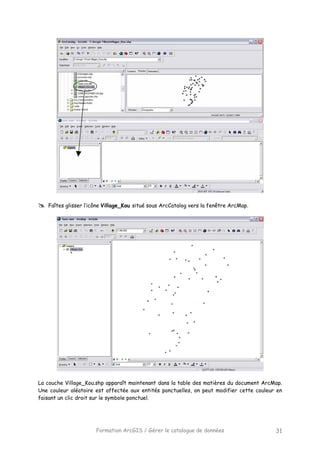

Faîtes glisser l’icône Village_Kou situé sous ArcCatalog vers la fenêtre ArcMap.
La couche Village_Kou.shp apparaît maintenant dans la table des matières du document ArcMap.
Une couleur aléatoire est affectée aux entités ponctuelles, on peut modifier cette couleur en
faisant un clic droit sur le symbole ponctuel.

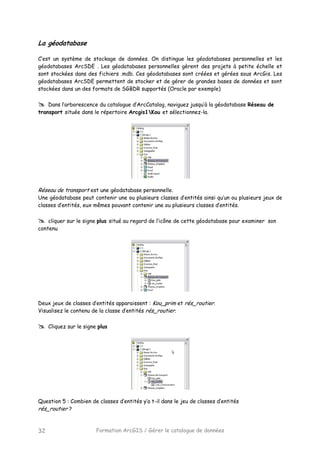

La géodatabase
C’est un système de stockage de données. On distingue les géodatabases personnelles et les
géodatabases ArcSDE . Les géodatabases personnelles gèrent des projets à petite échelle et
sont stockées dans des fichiers .mdb. Ces géodatabases sont créées et gérées sous ArcGis. Les
géodatabases ArcSDE permettent de stocker et de gérer de grandes bases de données et sont
stockées dans un des formats de SGBDR supportés (Oracle par exemple)
Dans l’arborescence du catalogue d’ArcCatalog, naviguez jusqu’à la géodatabase Réseau de
transport située dans le répertoire Arcgis1Kou et sélectionnez-la.
Réseau de transport est une géodatabase personnelle.
Une géodatabase peut contenir une ou plusieurs classes d’entités ainsi qu’un ou plusieurs jeux de
classes d’entités, eux mêmes pouvant contenir une ou plusieurs classes d’entités.
cliquer sur le signe plus situé au regard de l’icône de cette géodatabase pour examiner son
contenu
Deux jeux de classes d’entités apparaissent : Kou_prim et rés_routier.
Visualisez le contenu de la classe d’entités rés_routier.
Cliquez sur le signe plus
Question 5 : Combien de classes d’entités y’a t-il dans le jeu de classes d’entités
rés_routier ?

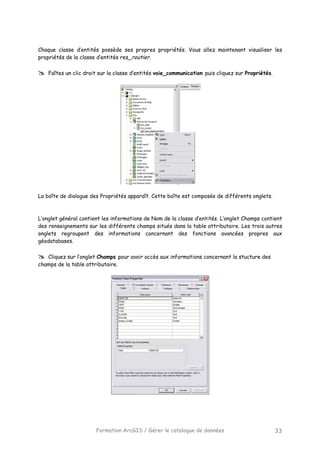

Chaque classe d’entités possède ses propres propriétés. Vous allez maintenant visualiser les
propriétés de la classe d’entités res_routier.
Faîtes un clic droit sur la classe d’entités voie_communication puis cliquez sur Propriétés.
La boîte de dialogue des Propriétés apparaît. Cette boîte est composée de différents onglets.
L’onglet général contient les informations de Nom de la classe d’entités. L’onglet Champs contient
des renseignements sur les différents champs situés dans la table attributaire. Les trois autres
onglets regroupent des informations concernant des fonctions avancées propres aux
géodatabases.
Cliquez sur l’onglet Champs pour avoir accès aux informations concernant la stucture des
champs de la table attributaire.

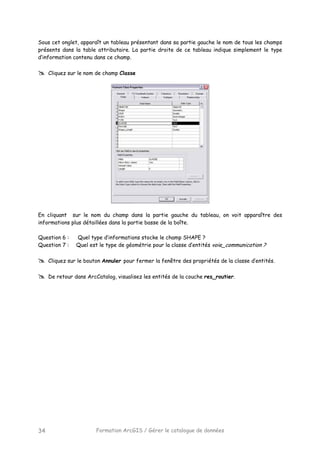

Sous cet onglet, apparaît un tableau présentant dans sa partie gauche le nom de tous les champs
présents dans la table attributaire. La partie droite de ce tableau indique simplement le type
d’information contenu dans ce champ.
Cliquez sur le nom de champ Classe
En cliquant sur le nom du champ dans la partie gauche du tableau, on voit apparaître des
informations plus détaillées dans la partie basse de la boîte.
Question 6 : Quel type d’informations stocke le champ SHAPE ?
Question 7 : Quel est le type de géométrie pour la classe d’entités voie_communication ?
Cliquez sur le bouton Annuler pour fermer la fenêtre des propriétés de la classe d’entités.
De retour dans ArcCatalog, visualisez les entités de la couche res_routier.

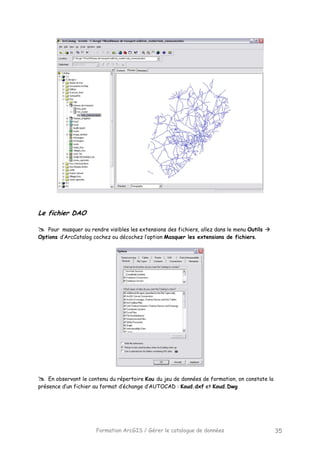

Le fichier DAO
Pour masquer ou rendre visibles les extensions des fichiers, allez dans le menu Outils
Options d’ArcCatalog cochez ou décochez l’option Masquer les extensions de fichiers.
En observant le contenu du répertoire Kou du jeu de données de formation, on constate la
présence d’un fichier au format d’échange d’AUTOCAD : Koud.dxf et Koud.Dwg

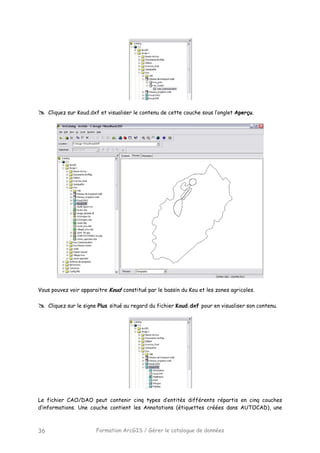

Cliquez sur Koud.dxf et visualiser le contenu de cette couche sous l’onglet Aperçu.
Vous pouvez voir apparaitre Koud constitué par le bassin du Kou et les zones agricoles.
Cliquez sur le signe Plus situé au regard du fichier Koud.dxf pour en visualiser son contenu.
Le fichier CAO/DAO peut contenir cinq types d’entités différents répartis en cinq couches
d’informations. Une couche contient les Annotations (étiquettes créées dans AUTOCAD), une

autre contient l’ensemble des points présents dans le fichier original, une troisième contient tous
les polygones et enfin une dernière couche contient toutes les entités linéaires.
Cliquez sur la couche contenant des points.
Les entités ponctuelles contenues dans Koud.dxf apparaissent.
Cliquez sur la couche contenant des entités linéaires.

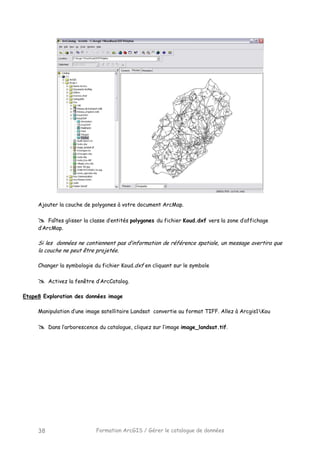

Ajouter la couche de polygones à votre document ArcMap.
Faîtes glisser la classe d’entités polygones du fichier Koud.dxf vers la zone d’affichage
d’ArcMap.
Si les données ne contiennent pas d’information de référence spatiale, un message avertira que
la couche ne peut être projetée.
Changer la symbologie du fichier Koud.dxf en cliquant sur le symbole
Activez la fenêtre d’ArcCatalog.
Etape8 Exploration des données image
Manipulation d’une image satellitaire Landsat convertie au format TIFF. Allez à Arcgis1Kou
Dans l’arborescence du catalogue, cliquez sur l’image image_landsat.tif.

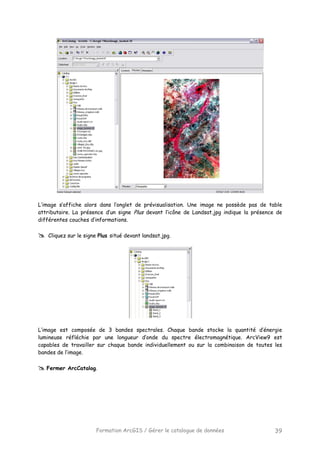

L’image s’affiche alors dans l’onglet de prévisualisation. Une image ne possède pas de table
attributaire. La présence d’un signe Plus devant l’icône de Landsat.jpg indique la présence de
différentes couches d’informations.
Cliquez sur le signe Plus situé devant landsat.jpg.
L’image est composée de 3 bandes spectrales. Chaque bande stocke la quantité d’énergie
lumineuse réfléchie par une longueur d’onde du spectre électromagnétique. ArcView9 est
capables de travailler sur chaque bande individuellement ou sur la combinaison de toutes les
bandes de l’image.
Fermer ArcCatalog.

Formation ArcGIS / Afficher les données 41
Chapitre 3
Afficher les données

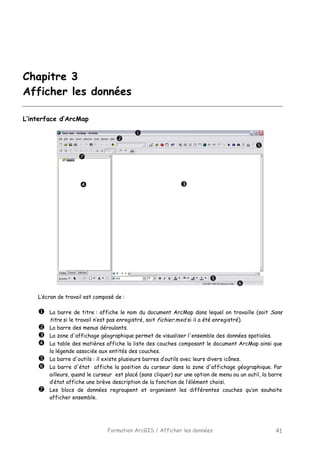

L’interface d’ArcMap
L’écran de travail est composé de :
La barre de titre : affiche le nom du document ArcMap dans lequel on travaille (soit Sans
titre si le travail n’est pas enregistré, soit fichier.mxd si il a été enregistré).
La barre des menus déroulants.
La zone d'affichage géographique permet de visualiser l'ensemble des données spatiales.
La table des matières affiche la liste des couches composant le document ArcMap ainsi que
la légende associée aux entités des couches.
La barre d'outils : il existe plusieurs barres d’outils avec leurs divers icônes.
La barre d'état affiche la position du curseur dans la zone d'affichage géographique. Par
ailleurs, quand le curseur est placé (sans cliquer) sur une option de menu ou un outil, la barre
d’état affiche une brève description de la fonction de l’élément choisi.
Les blocs de données regroupent et organisent les différentes couches qu’on souhaite
afficher ensemble.

Formation ArcGIS / Afficher les données42

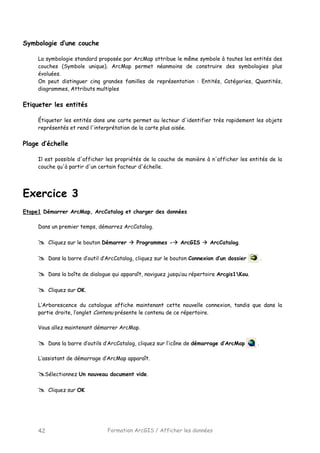

Symbologie d’une couche
La symbologie standard proposée par ArcMap attribue le même symbole à toutes les entités des
couches (Symbole unique). ArcMap permet néanmoins de construire des symbologies plus
évoluées.
On peut distinguer cinq grandes familles de représentation : Entités, Catégories, Quantités,
diagrammes, Attributs multiples
Etiqueter les entités
Étiqueter les entités dans une carte permet au lecteur d'identifier très rapidement les objets
représentés et rend l'interprétation de la carte plus aisée.
Plage d’échelle
Il est possible d'afficher les propriétés de la couche de manière à n'afficher les entités de la
couche qu'à partir d'un certain facteur d'échelle.
Exercice 3
Etape1 Démarrer ArcMap, ArcCatalog et charger des données
Dans un premier temps, démarrez ArcCatalog.
Cliquez sur le bouton Démarrer Programmes - ArcGIS ArcCatalog.
Dans la barre d’outil d’ArcCatalog, cliquez sur le bouton Connexion d’un dossier .
Dans la boîte de dialogue qui apparaît, naviguez jusqu’au répertoire Arcgis1Kou.
Cliquez sur OK.
L’Arborescence du catalogue affiche maintenant cette nouvelle connexion, tandis que dans la
partie droite, l’onglet Contenu présente le contenu de ce répertoire.
Vous allez maintenant démarrer ArcMap.
Dans la barre d’outils d’ArcCatalog, cliquez sur l’icône de démarrage d’ArcMap .
L’assistant de démarrage d’ArcMap apparaît.
Sélectionnez Un nouveau document vide.
Cliquez sur OK

Le document ArcMap apparaît à l’écran et porte le nom sans nom et le bloc de données par
défaut est nommé Couches.
ArcCatalog vous permet d’explorer les données. ArcMap permet de les afficher, de les mettre à
jour ou de les analyser. Il est possible de faire glisser les couches d’informations d’ArcCatalog
vers ArcMap.
Dans ArcCatalog, placez vous dans le répertoire Kou.
Avec le bouton gauche de la souris, faites glisser le fichier de formes KOUrégion
d’ArcCatalog vers ArcMap.
Les entités polygones apparaissent dans la zone d’affichage d’ArcMap et prennent une couleur
aléatoire. La symbologie peut être modifié plus tard.
Réduisez ArcCatalog et assurez vous qu’ArcMap est visible à l’écran.
Etape2 Ajouter une autre donnée dans ArcMap
Dans la barre d’outils d’ArcMap, cliquez sur le bouton Ajouter des données
Dans la boîte de dialogue allez au répertoire Kou et sélectionnez l’image villages_Kou.shp
puis cliquez sur le bouton Ajouter.

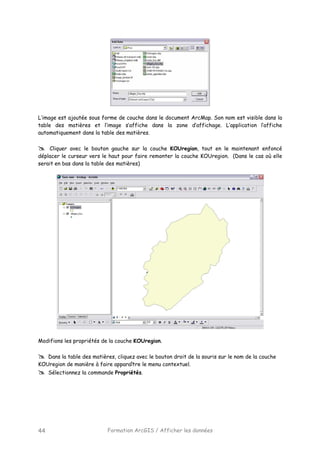

L’image est ajoutée sous forme de couche dans le document ArcMap. Son nom est visible dans la
table des matières et l’image s’affiche dans la zone d’affichage. L’application l’affiche
automatiquement dans la table des matières.
Cliquer avec le bouton gauche sur la couche KOUregion, tout en le maintenant enfoncé
déplacer le curseur vers le haut pour faire remonter la couche KOUregion. (Dans le cas où elle
serait en bas dans la table des matières)
Modifions les propriétés de la couche KOUregion.
Dans la table des matières, cliquez avec le bouton droit de la souris sur le nom de la couche
KOUregion de manière à faire apparaître le menu contextuel.
Sélectionnez la commande Propriétés.

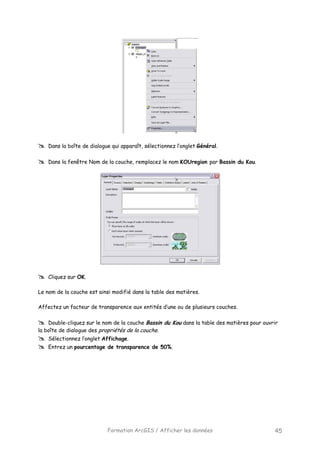

Dans la boîte de dialogue qui apparaît, sélectionnez l’onglet Général.
Dans la fenêtre Nom de la couche, remplacez le nom KOUregion par Bassin du Kou.
Cliquez sur OK.
Le nom de la couche est ainsi modifié dans la table des matières.
Affectez un facteur de transparence aux entités d’une ou de plusieurs couches.
Double-cliquez sur le nom de la couche Bassin du Kou dans la table des matières pour ouvrir
la boîte de dialogue des propriétés de la couche.
Sélectionnez l’onglet Affichage.
Entrez un pourcentage de transparence de 50%.

Cliquez sur le bouton Appliquer et fermez la boîte de dialogue.
La couche ‘Bassin du Kou’ étant maintenant partiellement transparente, on peut voir apparaître
les villages.
Changez la symbologie
Dans la table des matières du document ArcMap, cliquez une fois sur le symbole du Bassin
du Kou.

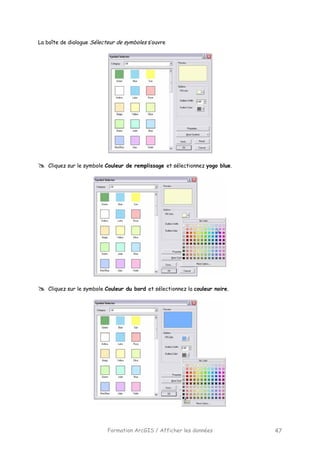

La boîte de dialogue Sélecteur de symboles s’ouvre
Cliquez sur le symbole Couleur de remplissage et sélectionnez yogo blue.
Cliquez sur le symbole Couleur du bord et sélectionnez la couleur noire.

Cliquez sur le bouton OK.

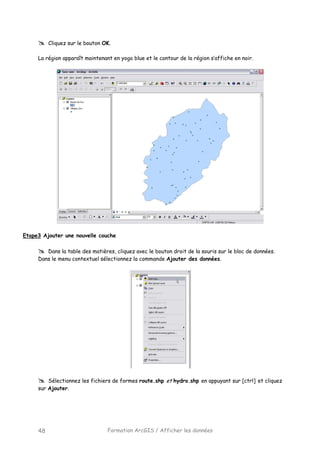

La région apparaît maintenant en yogo blue et le contour de la région s’affiche en noir.
Etape3 Ajouter une nouvelle couche
Dans la table des matières, cliquez avec le bouton droit de la souris sur le bloc de données.
Dans le menu contextuel sélectionnez la commande Ajouter des données.
Sélectionnez les fichiers de formes route.shp et hydro.shp en appuyant sur [ctrl] et cliquez
sur Ajouter.

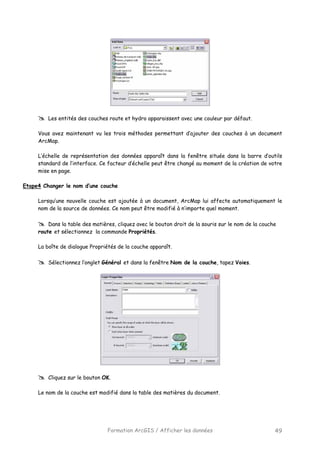

Les entités des couches route et hydro apparaissent avec une couleur par défaut.
Vous avez maintenant vu les trois méthodes permettant d’ajouter des couches à un document
ArcMap.
L’échelle de représentation des données apparaît dans la fenêtre située dans la barre d’outils
standard de l’interface. Ce facteur d’échelle peut être changé au moment de la création de votre
mise en page.
Etape4 Changer le nom d’une couche
Lorsqu’une nouvelle couche est ajoutée à un document, ArcMap lui affecte automatiquement le
nom de la source de données. Ce nom peut être modifié à n’importe quel moment.
route et sélectionnez la commande Propriétés.
La boîte de dialogue Propriétés de la couche apparaît.
Sélectionnez l’onglet Général et dans la fenêtre Nom de la couche, tapez Voies.
Le nom de la couche est modifié dans la table des matières du document.

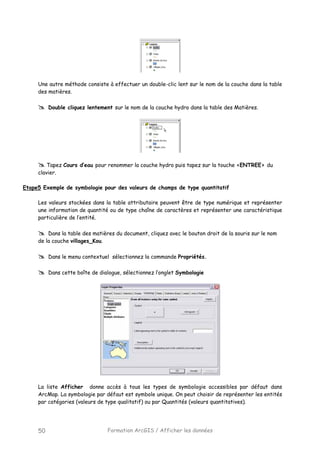

Une autre méthode consiste à effectuer un double-clic lent sur le nom de la couche dans la table
des matières.
Double cliquez lentement sur le nom de la couche hydro dans la table des Matières.
Tapez Cours d’eau pour renommer la couche hydro puis tapez sur la touche <ENTREE> du
clavier.
Etape5 Exemple de symbologie pour des valeurs de champs de type quantitatif
Les valeurs stockées dans la table attributaire peuvent être de type numérique et représenter
une information de quantité ou de type chaîne de caractères et représenter une caractéristique
particulière de l’entité.
Dans la table des matières du document, cliquez avec le bouton droit de la souris sur le nom
de la couche villages_Kou.
Dans le menu contextuel sélectionnez la commande Propriétés.
Dans cette boîte de dialogue, sélectionnez l’onglet Symbologie
La liste Afficher donne accès à tous les types de symbologie accessibles par défaut dans
ArcMap. La symbologie par défaut est symbole unique. On peut choisir de représenter les entités
par catégories (valeurs de type qualitatif) ou par Quantités (valeurs quantitatives).

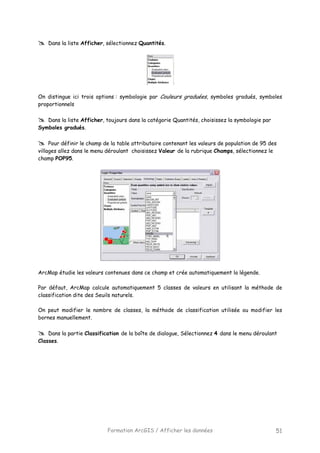

Dans la liste Afficher, sélectionnez Quantités.
On distingue ici trois options : symbologie par Couleurs graduées, symboles gradués, symboles
proportionnels
Dans la liste Afficher, toujours dans la catégorie Quantités, choisissez la symbologie par
Symboles gradués.
Pour définir le champ de la table attributaire contenant les valeurs de population de 95 des
villages allez dans le menu déroulant choisissez Valeur de la rubrique Champs, sélectionnez le
champ POP95.
ArcMap étudie les valeurs contenues dans ce champ et crée automatiquement la légende.
Par défaut, ArcMap calcule automatiquement 5 classes de valeurs en utilisant la méthode de
classification dite des Seuils naturels.
On peut modifier le nombre de classes, la méthode de classification utilisée ou modifier les
bornes manuellement.
Dans la partie Classification de la boîte de dialogue, Sélectionnez 4 dans le menu déroulant
Classes.

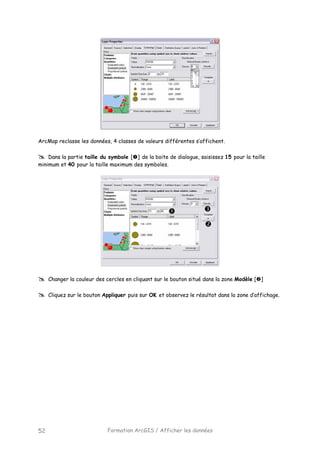

ArcMap reclasse les données, 4 classes de valeurs différentes s’affichent.
Dans la partie taille du symbole [ ] de la boite de dialogue, saisissez 15 pour la taille
minimum et 40 pour la taille maximum des symboles.
Changer la couleur des cercles en cliquant sur le bouton situé dans la zone Modèle [ ]
Cliquez sur le bouton Appliquer puis sur OK et observez le résultat dans la zone d’affichage.

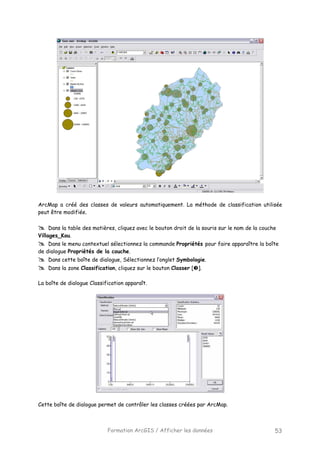

ArcMap a créé des classes de valeurs automatiquement. La méthode de classification utilisée
peut être modifiée.
Villages_Kou.
Dans le menu contextuel sélectionnez la commande Propriétés pour faire apparaître la boîte
de dialogue Propriétés de la couche.
Dans cette boîte de dialogue, Sélectionnez l’onglet Symbologie.
Dans la zone Classification, cliquez sur le bouton Classer [ ].
La boîte de dialogue Classification apparaît.
Cette boîte de dialogue permet de contrôler les classes créées par ArcMap.

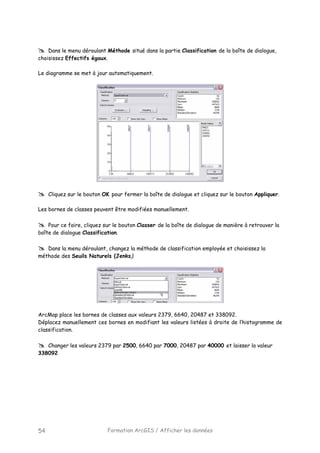

Dans le menu déroulant Méthode situé dans la partie Classification de la boîte de dialogue,
choisissez Effectifs égaux.
Le diagramme se met à jour automatiquement.
Cliquez sur le bouton OK pour fermer la boîte de dialogue et cliquez sur le bouton Appliquer.
Les bornes de classes peuvent être modifiées manuellement.
Pour ce faire, cliquez sur le bouton Classer de la boîte de dialogue de manière à retrouver la
boîte de dialogue Classification.
Dans la menu déroulant, changez la méthode de classification employée et choisissez la
méthode des Seuils Naturels (Jenks).
ArcMap place les bornes de classes aux valeurs 2379, 6640, 20487 et 338092.
Déplacez manuellement ces bornes en modifiant les valeurs listées à droite de l’histogramme de
classification.
Changer les valeurs 2379 par 2500, 6640 par 7000, 20487 par 40000 et laisser la valeur
338092

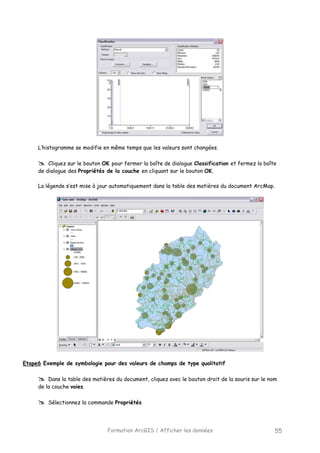

L’histogramme se modifie en même temps que les valeurs sont changées.
Cliquez sur le bouton OK pour fermer la boîte de dialogue Classification et fermez la boîte
de dialogue des Propriétés de la couche en cliquant sur le bouton OK.
La légende s’est mise à jour automatiquement dans la table des matières du document ArcMap.
Etape6 Exemple de symbologie pour des valeurs de champs de type qualitatif
Dans la table des matières du document, cliquez avec le bouton droit de la souris sur le nom
de la couche voies.
Sélectionnez la commande Propriétés

Dans cette boîte de dialogue, sélectionnez l’onglet Symbologie.

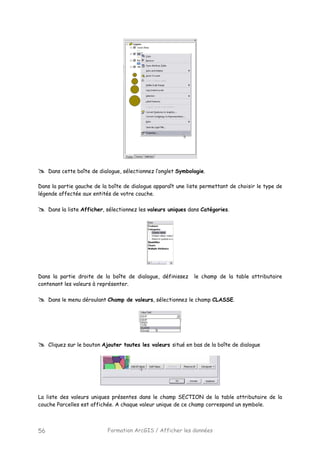

Dans la partie gauche de la boîte de dialogue apparaît une liste permettant de choisir le type de
légende affectée aux entités de votre couche.
Dans la liste Afficher, sélectionnez les valeurs uniques dans Catégories.
Dans la partie droite de la boîte de dialogue, définissez le champ de la table attributaire
contenant les valeurs à représenter.
Dans le menu déroulant Champ de valeurs, sélectionnez le champ CLASSE.
Cliquez sur le bouton Ajouter toutes les valeurs situé en bas de la boîte de dialogue
La liste des valeurs uniques présentes dans le champ SECTION de la table attributaire de la
couche Parcelles est affichée. A chaque valeur unique de ce champ correspond un symbole.

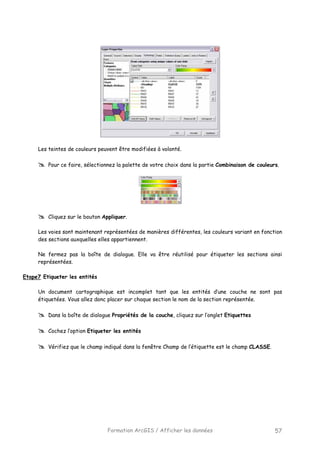

Les teintes de couleurs peuvent être modifiées à volonté.
Pour ce faire, sélectionnez la palette de votre choix dans la partie Combinaison de couleurs.
Cliquez sur le bouton Appliquer.
Les voies sont maintenant représentées de manières différentes, les couleurs variant en fonction
des sections auxquelles elles appartiennent.
Ne fermez pas la boîte de dialogue. Elle va être réutilisé pour étiqueter les sections ainsi
représentées.
Etape7 Etiqueter les entités
Un document cartographique est incomplet tant que les entités d’une couche ne sont pas
étiquetées. Vous allez donc placer sur chaque section le nom de la section représentée.
Dans la boîte de dialogue Propriétés de la couche, cliquez sur l’onglet Etiquettes
Cochez l’option Etiqueter les entités
Vérifiez que le champ indiqué dans la fenêtre Champ de l’étiquette est le champ CLASSE.

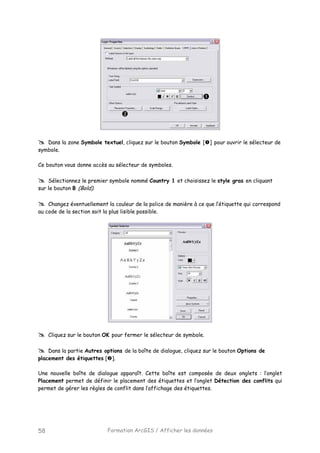

Dans la zone Symbole textuel, cliquez sur le bouton Symbole [ ] pour ouvrir le sélecteur de
symbole.
Ce bouton vous donne accès au sélecteur de symboles.
Sélectionnez le premier symbole nommé Country 1 et choisissez le style gras en cliquant
sur le bouton B (Bold).
Changez éventuellement la couleur de la police de manière à ce que l’étiquette qui correspond
au code de la section soit la plus lisible possible.
Cliquez sur le bouton OK pour fermer le sélecteur de symbole.
Dans la partie Autres options de la boîte de dialogue, cliquez sur le bouton Options de
placement des étiquettes [ ].
Une nouvelle boîte de dialogue apparaît. Cette boîte est composée de deux onglets : l’onglet
Placement permet de définir le placement des étiquettes et l’onglet Détection des conflits qui
permet de gérer les règles de conflit dans l’affichage des étiquettes.

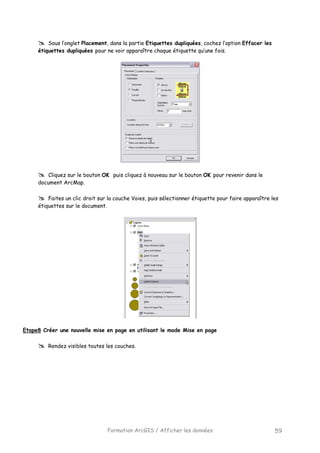

Sous l’onglet Placement, dans la partie Etiquettes dupliquées, cochez l’option Effacer les
étiquettes dupliquées pour ne voir apparaître chaque étiquette qu’une fois.
Cliquez sur le bouton OK puis cliquez à nouveau sur le bouton OK pour revenir dans le
document ArcMap.
Faites un clic droit sur la couche Voies, puis sélectionner étiquette pour faire apparaître les
étiquettes sur le document.
Etape8 Créer une nouvelle mise en page en utilisant le mode Mise en page
Rendez visibles toutes les couches.

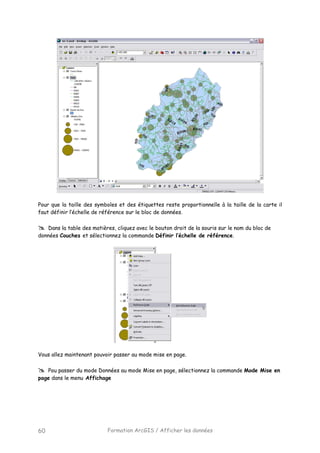

Pour que la taille des symboles et des étiquettes reste proportionnelle à la taille de la carte il
faut définir l’échelle de référence sur le bloc de données.
Dans la table des matières, cliquez avec le bouton droit de la souris sur le nom du bloc de
données Couches et sélectionnez la commande Définir l’échelle de référence.
Vous allez maintenant pouvoir passer au mode mise en page.
Pou passer du mode Données au mode Mise en page, sélectionnez la commande Mode Mise en
page dans le menu Affichage

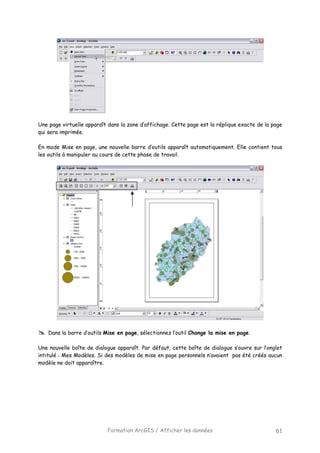

Une page virtuelle apparaît dans la zone d’affichage. Cette page est la réplique exacte de la page
qui sera imprimée.
En mode Mise en page, une nouvelle barre d’outils apparaît automatiquement. Elle contient tous
les outils à manipuler au cours de cette phase de travail.
Dans la barre d’outils Mise en page, sélectionnez l’outil Change la mise en page.
Une nouvelle boîte de dialogue apparaît. Par défaut, cette boîte de dialogue s’ouvre sur l’onglet
intitulé : Mes Modèles. Si des modèles de mise en page personnels n’avaient pas été créés aucun
modèle ne doit apparaître.

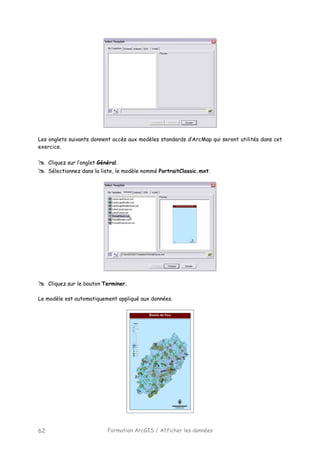

Les onglets suivants donnent accès aux modèles standards d’ArcMap qui seront utilités dans cet
exercice.
Cliquez sur l’onglet Général.
Sélectionnez dans la liste, le modèle nommé PortraitClassic.mxt.
Cliquez sur le bouton Terminer.
Le modèle est automatiquement appliqué aux données.

Etape9 Enregistrer le document ArcMap
Dans le menu Fichier, sélectionnez la commande Enregistrer sous.

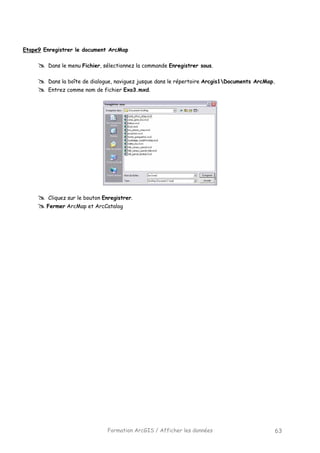

Dans la boîte de dialogue, naviguez jusque dans le répertoire Arcgis1Documents ArcMap.
Entrez comme nom de fichier Exo3.mxd.
Cliquez sur le bouton Enregistrer.
Fermer ArcMap et ArcCatalog

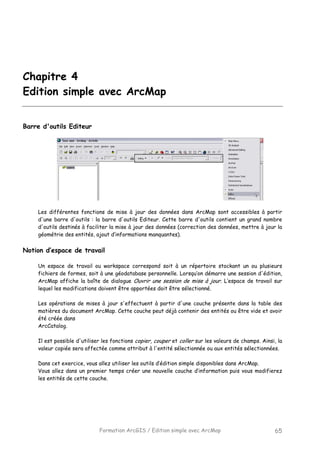

Formation ArcGIS / Edition simple avec ArcMap 65
Chapitre 4
Edition simple avec ArcMap
Barre d'outils Editeur
Les différentes fonctions de mise à jour des données dans ArcMap sont accessibles à partir
d'une barre d'outils : la barre d'outils Editeur. Cette barre d'outils contient un grand nombre
d'outils destinés à faciliter la mise à jour des données (correction des données, mettre à jour la
géométrie des entités, ajout d’informations manquantes).
Notion d’espace de travail
Un espace de travail ou workspace correspond soit à un répertoire stockant un ou plusieurs
fichiers de formes, soit à une géodatabase personnelle. Lorsqu’on démarre une session d'édition,
ArcMap affiche la boîte de dialogue Ouvrir une session de mise à jour. L’espace de travail sur
lequel les modifications doivent être apportées doit être sélectionné.
Les opérations de mises à jour s'effectuent à partir d'une couche présente dans la table des
matières du document ArcMap. Cette couche peut déjà contenir des entités ou être vide et avoir
été créée dans
ArcCatalog.
Il est possible d'utiliser les fonctions copier, couper et coller sur les valeurs de champs. Ainsi, la
valeur copiée sera affectée comme attribut à l'entité sélectionnée ou aux entités sélectionnées.
Dans cet exercice, vous allez utiliser les outils d’édition simple disponibles dans ArcMap.
Vous allez dans un premier temps créer une nouvelle couche d’information puis vous modifierez
les entités de cette couche.

Formation ArcGIS / Edition simple avec ArcMap66

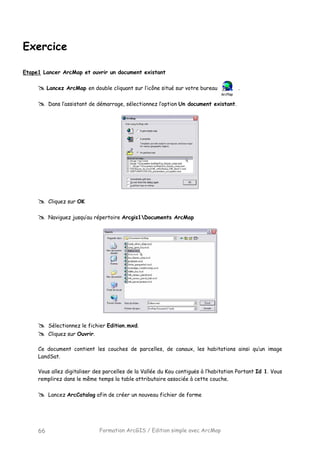

Exercice
Etape1 Lancer ArcMap et ouvrir un document existant
Lancez ArcMap en double cliquant sur l’icône situé sur votre bureau .
Dans l’assistant de démarrage, sélectionnez l’option Un document existant.
Cliquez sur OK
Naviguez jusqu’au répertoire Arcgis1Documents ArcMap
Sélectionnez le fichier Edition.mxd.
Cliquez sur Ouvrir.
Ce document contient les couches de parcelles, de canaux, les habitations ainsi qu’un image
LandSat.
Vous allez digitaliser des parcelles de la Vallée du Kou contiguës à l’habitation Portant Id 1. Vous
remplirez dans le même temps la table attributaire associée à cette couche.
Lancez ArcCatalog afin de créer un nouveau fichier de forme

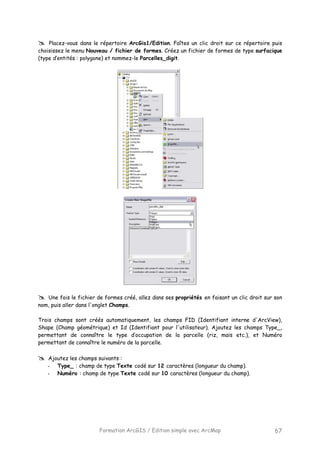

Placez-vous dans le répertoire ArcGis1/Edition. Faîtes un clic droit sur ce répertoire puis
choisissez le menu Nouveau / fichier de formes. Créez un fichier de formes de type surfacique
(type d’entités : polygone) et nommez-le Parcelles_digit.
Une fois le fichier de formes créé, allez dans ses propriétés en faisant un clic droit sur son
nom, puis aller dans l'onglet Champs.
Trois champs sont créés automatiquement, les champs FID (Identifiant interne d'ArcView),
Shape (Champ géométrique) et Id (Identifiant pour l'utilisateur). Ajoutez les champs Type_,
permettant de connaître le type d’occupation de la parcelle (riz, maïs etc.), et Numéro
permettant de connaître le numéro de la parcelle.
Ajoutez les champs suivants :
- Type_ : champ de type Texte codé sur 12 caractères (longueur du champ).
- Numéro : champ de type Texte codé sur 10 caractères (longueur du champ).

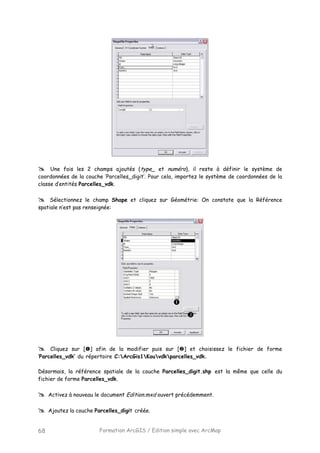

Une fois les 2 champs ajoutés (type_ et numéro), il reste à définir le système de
coordonnées de la couche ‘Parcelles_digit’. Pour cela, importez le système de coordonnées de la
classe d’entités Parcelles_vdk.
Sélectionnez le champ Shape et cliquez sur Géométrie: On constate que la Référence
spatiale n’est pas renseignée:
Cliquez sur [ ] afin de la modifier puis sur [ ] et choisissez le fichier de forme
‘Parcelles_vdk’ du répertoire C:ArcGis1Kouvdkparcelles_vdk.
Désormais, la référence spatiale de la couche Parcelles_digit.shp est la même que celle du
fichier de forme Parcelles_vdk.
Activez à nouveau le document Edition.mxd ouvert précédemment.
Ajoutez la couche Parcelles_digit créée.

Modifiez la symbologie de cette couche pour que les parcelles digitalisées s’affichent en
vert.
Procédez à un zoom sur une partie des parcelles_vdk afin de faciliter la saisie. Pour cela utiliser
le géosignet Modifications.
Dans le menu Affichage, sélectionnez la commande Géosignets.
Choisissez le géosignet intitulé Modification.
Pour l’instant aucune parcelle n’a été digitalisée. Vous allez donc mettre à jour la couche de
Parcelles_digit de manière à numériser ces entités.
Etape2 Ouvrir une session d’édition
Afficher d’abord la barre d’outils Editeur.
Pour afficher la barre d’outils Editeur, cliquez sur le bouton Barre d’outils Editeur
de la barre d’outils Standard.
Une nouvelle barre d’outils apparaît.
Tous les boutons de la barre d’outils Editeur sont désactivés car ArcMap n’a pas ouvert de
session d’édition.
Démarrage d’une nouvelle session de mise à jour.
Dans le menu Editeur, choisissez la commande Ouvrir une session de mise à jour.
Dans la boite de dialogue «Ouvrir une session de mise à jour», sélectionnez le répertoire dans
lequel se trouve la couche à modifier, soit le répertoire Arcgis1Edition puis validez.

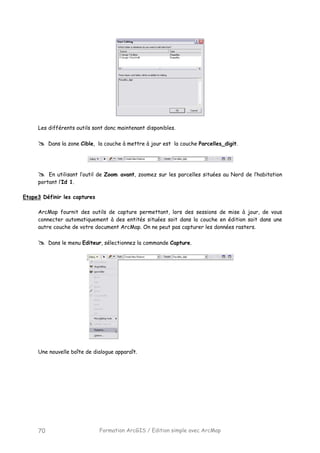

Les différents outils sont donc maintenant disponibles.
Dans la zone Cible, la couche à mettre à jour est la couche Parcelles_digit.
En utilisant l’outil de Zoom avant, zoomez sur les parcelles situées au Nord de l’habitation
portant l’Id 1.
Etape3 Définir les captures
ArcMap fournit des outils de capture permettant, lors des sessions de mise à jour, de vous
connecter automatiquement à des entités situées soit dans la couche en édition soit dans une
autre couche de votre document ArcMap. On ne peut pas capturer les données rasters.
Dans le menu Editeur, sélectionnez la commande Capture.
Une nouvelle boîte de dialogue apparaît.

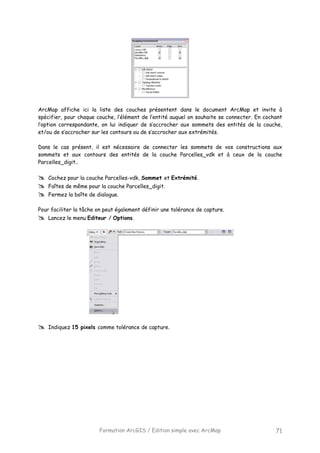

ArcMap affiche ici la liste des couches présentent dans le document ArcMap et invite à
spécifier, pour chaque couche, l’élément de l’entité auquel on souhaite se connecter. En cochant
l’option correspondante, on lui indiquer de s’accrocher aux sommets des entités de la couche,
et/ou de s’accrocher sur les contours ou de s’accrocher aux extrémités.
Dans le cas présent, il est nécessaire de connecter les sommets de vos constructions aux
sommets et aux contours des entités de la couche Parcelles_vdk et à ceux de la couche
Parcelles_digit..
Cochez pour la couche Parcelles-vdk, Sommet et Extrémité.
Faîtes de même pour la couche Parcelles_digit.
Fermez la boîte de dialogue.
Pour faciliter la tâche on peut également définir une tolérance de capture.
Lancez le menu Editeur / Options.
Indiquez 15 pixels comme tolérance de capture.

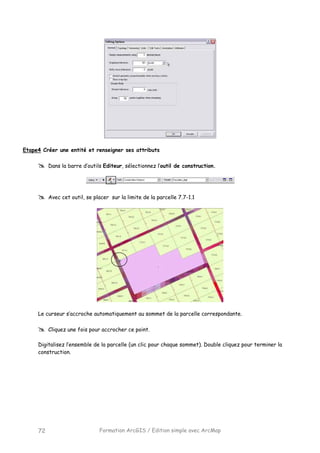

Etape4 Créer une entité et renseigner ses attributs
Dans la barre d’outils Editeur, sélectionnez l’outil de construction.
Avec cet outil, se placer sur la limite de la parcelle 7.7-1.1
Le curseur s’accroche automatiquement au sommet de la parcelle correspondante.
Cliquez une fois pour accrocher ce point.
Digitalisez l’ensemble de la parcelle (un clic pour chaque sommet). Double cliquez pour terminer la
construction.

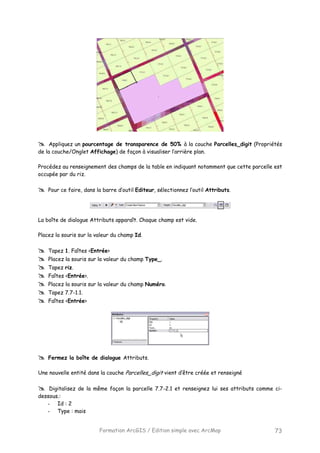

Appliquez un pourcentage de transparence de 50% à la couche Parcelles_digit (Propriétés
de la couche/Onglet Affichage) de façon à visualiser l’arrière plan.
Procédez au renseignement des champs de la table en indiquant notamment que cette parcelle est
occupée par du riz.
Pour ce faire, dans la barre d’outil Editeur, sélectionnez l’outil Attributs.
La boîte de dialogue Attributs apparaît. Chaque champ est vide.
Placez la souris sur la valeur du champ Id.
Tapez 1. Faîtes <Entrée>
Placez la souris sur la valeur du champ Type_.
Tapez riz.
Faîtes <Entrée>.
Placez la souris sur la valeur du champ Numéro.
Tapez 7.7-1.1.
Faîtes <Entrée>
Fermez la boîte de dialogue Attributs.
Une nouvelle entité dans la couche Parcelles_digit vient d’être créée et renseigné
Digitalisez de la même façon la parcelle 7.7-2.1 et renseignez lui ses attributs comme ci-
dessous.:
- Id : 2
- Type : mais

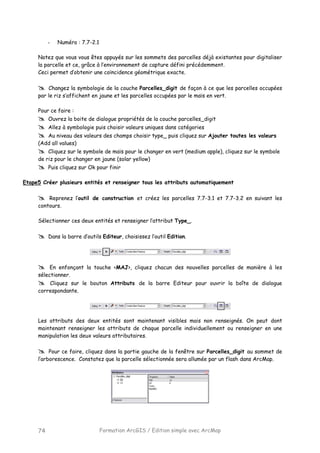

- Numéro : 7.7-2.1
Notez que vous vous êtes appuyés sur les sommets des parcelles déjà existantes pour digitaliser
la parcelle et ce, grâce à l’environnement de capture défini précédemment.
Ceci permet d’obtenir une coïncidence géométrique exacte.
Changez la symbologie de la couche Parcelles_digit de façon à ce que les parcelles occupées
par le riz s’affichent en jaune et les parcelles occupées par le maïs en vert.
Pour ce faire :
Ouvrez la boite de dialogue propriétés de la couche parcelles_digit
Allez à symbologie puis choisir valeurs uniques dans catégories
Au niveau des valeurs des champs choisir type_ puis cliquez sur Ajouter toutes les valeurs
(Add all values)
Cliquez sur le symbole de maïs pour le changer en vert (medium apple), cliquez sur le symbole
de riz pour le changer en jaune (solar yellow)
Puis cliquez sur Ok pour finir
Etape5 Créer plusieurs entités et renseigner tous les attributs automatiquement
Reprenez l’outil de construction et créez les parcelles 7.7-3.1 et 7.7-3.2 en suivant les
contours.
Sélectionner ces deux entités et renseigner l’attribut Type_.
Dans la barre d’outils Editeur, choisissez l’outil Edition.
En enfonçant la touche <MAJ>, cliquez chacun des nouvelles parcelles de manière à les
sélectionner.
Cliquez sur le bouton Attributs de la barre Editeur pour ouvrir la boîte de dialogue
correspondante.
Les attributs des deux entités sont maintenant visibles mais non renseignés. On peut dont
maintenant renseigner les attributs de chaque parcelle individuellement ou renseigner en une
manipulation les deux valeurs attributaires.
Pour ce faire, cliquez dans la partie gauche de la fenêtre sur Parcelles_digit au sommet de
l’arborescence. Constatez que la parcelle sélectionnée sera allumée par un flash dans ArcMap.

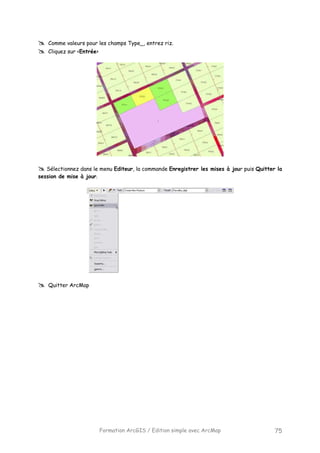

Comme valeurs pour les champs Type_, entrez riz.
Cliquez sur <Entrée>
Sélectionnez dans le menu Editeur, la commande Enregistrer les mises à jour puis Quitter la
session de mise à jour.
Quitter ArcMap

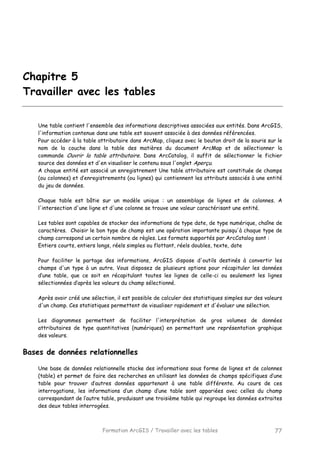

Formation ArcGIS / Travailler avec les tables 77
Chapitre 5
Travailler avec les tables
Une table contient l'ensemble des informations descriptives associées aux entités. Dans ArcGIS,
l'information contenue dans une table est souvent associée à des données référencées.
Pour accéder à la table attributaire dans ArcMap, cliquez avec le bouton droit de la souris sur le
nom de la couche dans la table des matières du document ArcMap et de sélectionner la
commande Ouvrir la table attributaire. Dans ArcCatalog, il suffit de sélectionner le fichier
source des données et d'en visualiser le contenu sous l'onglet Aperçu.
A chaque entité est associé un enregistrement Une table attributaire est constituée de champs
(ou colonnes) et d’enregistrements (ou lignes) qui contiennent les attributs associés à une entité
du jeu de données.
Chaque table est bâtie sur un modèle unique : un assemblage de lignes et de colonnes. A
l'intersection d'une ligne et d'une colonne se trouve une valeur caractérisant une entité.
Les tables sont capables de stocker des informations de type date, de type numérique, chaîne de
caractères. Choisir le bon type de champ est une opération importante puisqu'à chaque type de
champ correspond un certain nombre de règles. Les formats supportés par ArcCatalog sont :
Entiers courts, entiers longs, réels simples ou flottant, réels doubles, texte, date
Pour faciliter le partage des informations, ArcGIS dispose d'outils destinés à convertir les
champs d'un type à un autre. Vous disposez de plusieurs options pour récapituler les données
d’une table, que ce soit en récapitulant toutes les lignes de celle-ci ou seulement les lignes
sélectionnées d’après les valeurs du champ sélectionné.
Après avoir créé une sélection, il est possible de calculer des statistiques simples sur des valeurs
d'un champ. Ces statistiques permettent de visualiser rapidement et d'évaluer une sélection.
Les diagrammes permettent de faciliter l'interprétation de gros volumes de données
attributaires de type quantitatives (numériques) en permettant une représentation graphique
des valeurs.
Bases de données relationnelles
Une base de données relationnelle stocke des informations sous forme de lignes et de colonnes
(table) et permet de faire des recherches en utilisant les données de champs spécifiques d’une
table pour trouver d’autres données appartenant à une table différente. Au cours de ces
interrogations, les informations d’un champ d’une table sont appariées avec celles du champ
correspondant de l’autre table, produisant une troisième table qui regroupe les données extraites
des deux tables interrogées.

Formation ArcGIS / Travailler avec les tables78
Définir une jointure entre une couche et une table
Pour joindre les attributs d'une couche avec les enregistrements d'une table vous devez utiliser
la commande Jointures et relations -> Joindre située dans le menu contextuel de la couche. La
boîte de dialogue qui apparaît permet de définir les caractéristiques de la jointure. Pour joindre
des attributs à votre couche à l'aide d'un champ commun, utilisez l'option Joint les attributs
d’une table. Ensuite, vous devez indiquer les champs communs dans la table attributaire de la
couche et dans la table à joindre.
Options avancées de jointure
Par défaut, ArcMap réalise une jointure en conservant l'ensemble des enregistrements de la
couche même si ils n'ont pas de correspondance dans la table jointe. Dans ce cas, aucune valeur
ne sera inscrite dans les champs provenant de la table jointe. Cependant l'option Garder les
enregistrements correspondants (option accessible à partir du bouton Avancé) permet de ne
conserver que les enregistrements de la couche qui ont une correspondance dans la table jointe.
Les enregistrements n'ayant pas de correspondance ainsi que les entités associées sont alors
masqués dans la table et sur la carte.
La table de sortie (ou table résultante) affiche tous les champs provenant de la table cible et de
la table externe, à une exception près : le champ commun de la table externe est masqué.
Les deux fichiers source qui servent à la création de la table sont toujours stockés séparément.
À l’enregistrement du document ArcMap, toutes les relations de jointure sont sauvegardées. À la
réouverture du document, les fichiers sont joints selon les relations définies et le résultat est
affiché dans la table cible.
Exercice 5
Etape1 Créer un répertoire personnel
Si vous utilisez ArcGIS sous Windows 2000/NT, depuis le menu Démarrer de votre bureau,
choisir le sous-menu Programmes puis l’option Explorateur Windows.
Démarrer/Programmes/Accessoires/Explorateur de Windows
Dans la fenêtre de l’explorateur, cliquez sur le dossier c: pour vous placer au début de la
structure des répertoires (à la racine).
Dans le menu Fichier, choisissez Nouveau puis Dossier.

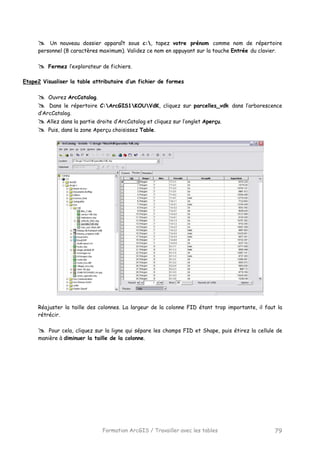

Un nouveau dossier apparaît sous c:, tapez votre prénom comme nom de répertoire
personnel (8 caractères maximum). Validez ce nom en appuyant sur la touche Entrée du clavier.
Fermez l’explorateur de fichiers.
Etape2 Visualiser la table attributaire d’un fichier de formes
Ouvrez ArcCatalog.
Dans le répertoire C:ArcGIS1KOUVdK, cliquez sur parcelles_vdk dans l’arborescence
d’ArcCatalog.
Allez dans la partie droite d’ArcCatalog et cliquez sur l’onglet Aperçu.
Puis, dans la zone Aperçu choisissez Table.
Réajuster la taille des colonnes. La largeur de la colonne FID étant trop importante, il faut la
rétrécir.
Pour cela, cliquez sur la ligne qui sépare les champs FID et Shape, puis étirez la cellule de
manière à diminuer la taille de la colonne.

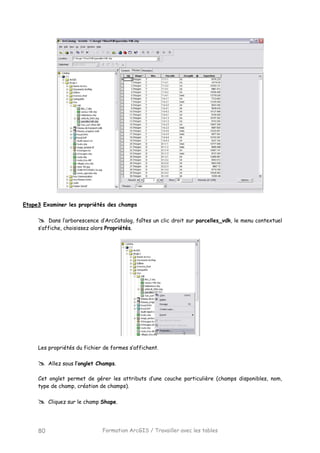

Etape3 Examiner les propriétés des champs
Dans l’arborescence d’ArcCatalog, faîtes un clic droit sur parcelles_vdk, le menu contextuel
s’affiche, choisissez alors Propriétés.
Les propriétés du fichier de formes s’affichent.
Allez sous l’onglet Champs.
Cet onglet permet de gérer les attributs d’une couche particulière (champs disponibles, nom,
type de champ, création de champs).
Cliquez sur le champ Shape.

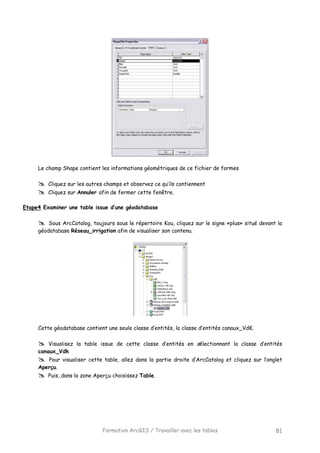

Le champ Shape contient les informations géométriques de ce fichier de formes
Cliquez sur les autres champs et observez ce qu’ils contiennent
Cliquez sur Annuler afin de fermer cette fenêtre.
Etape4 Examiner une table issue d’une géodatabase
Sous ArcCatalog, toujours sous le répertoire Kou, cliquez sur le signe «plus» situé devant la
géodatabase Réseau_irrigation afin de visualiser son contenu.
Cette géodatabase contient une seule classe d’entités, la classe d’entités canaux_VdK.
Visualisez la table issue de cette classe d’entités en sélectionnant la classe d’entités
canaux_Vdk
Pour visualiser cette table, allez dans la partie droite d’ArcCatalog et cliquez sur l’onglet
Aperçu.
Puis, dans la zone Aperçu choisissez Table.

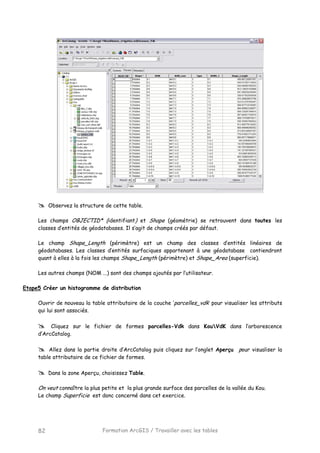

Observez la structure de cette table.
Les champs OBJECTID* (identifiant) et Shape (géométrie) se retrouvent dans toutes les
classes d’entités de géodatabases. Il s’agit de champs créés par défaut.
Le champ Shape_Length (périmètre) est un champ des classes d’entités linéaires de
géodatabases. Les classes d’entités surfaciques appartenant à une géodatabase contiendront
quant à elles à la fois les champs Shape_Length (périmètre) et Shape_Area (superficie).
Les autres champs (NOM ...) sont des champs ajoutés par l’utilisateur.
Etape5 Créer un histogramme de distribution
Ouvrir de nouveau la table attributaire de la couche ‘parcelles_vdk’ pour visualiser les attributs
qui lui sont associés.
Cliquez sur le fichier de formes parcelles-Vdk dans KouVdK dans l’arborescence
d’ArcCatalog.
Allez dans la partie droite d’ArcCatalog puis cliquez sur l’onglet Aperçu pour visualiser la
table attributaire de ce fichier de formes.
Dans la zone Aperçu, choisissez Table.
On veut connaître la plus petite et la plus grande surface des parcelles de la vallée du Kou.
Le champ Superficie est donc concerné dans cet exercice.

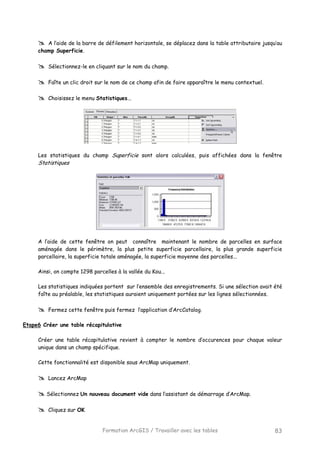

A l’aide de la barre de défilement horizontale, se déplacez dans la table attributaire jusqu’au
champ Superficie.
Sélectionnez-le en cliquant sur le nom du champ.
Faîte un clic droit sur le nom de ce champ afin de faire apparaître le menu contextuel.
Choisissez le menu Statistiques...
Les statistiques du champ Superficie sont alors calculées, puis affichées dans la fenêtre
Statistiques
A l’aide de cette fenêtre on peut connaître maintenant le nombre de parcelles en surface
aménagée dans le périmètre, la plus petite superficie parcellaire, la plus grande superficie
parcellaire, la superficie totale aménagée, la superficie moyenne des parcelles...
Ainsi, on compte 1298 parcelles à la vallée du Kou...
Les statistiques indiquées portent sur l’ensemble des enregistrements. Si une sélection avait été
faîte au préalable, les statistiques auraient uniquement portées sur les lignes sélectionnées.
Fermez cette fenêtre puis fermez l’application d’ArcCatalog.
Etape6 Créer une table récapitulative
Créer une table récapitulative revient à compter le nombre d’occurences pour chaque valeur
unique dans un champ spécifique.
Cette fonctionnalité est disponible sous ArcMap uniquement.
Lancez ArcMap
Sélectionnez Un nouveau document vide dans l’assistant de démarrage d’ArcMap.
Cliquez sur OK

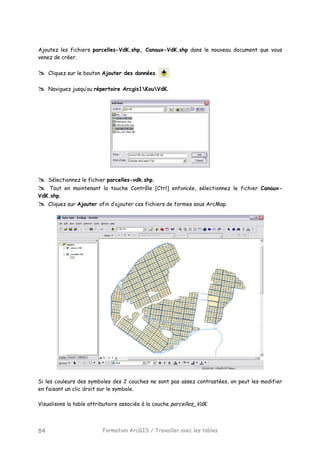

Ajoutez les fichiers parcelles-VdK.shp, Canaux-VdK.shp dans le nouveau document que vous
venez de créer.
Cliquez sur le bouton Ajouter des données.
Naviguez jusqu’au répertoire Arcgis1KouVdK.
Sélectionnez le fichier parcelles-vdk.shp.
Tout en maintenant la touche Contrôle [Ctrl] enfoncée, sélectionnez le fichier Canaux-
VdK.shp.
Cliquez sur Ajouter afin d’ajouter ces fichiers de formes sous ArcMap.
Si les couleurs des symboles des 2 couches ne sont pas assez contrastées, on peut les modifier
en faisant un clic droit sur le symbole.
Visualisons la table attributaire associée à la couche parcelles_VdK.

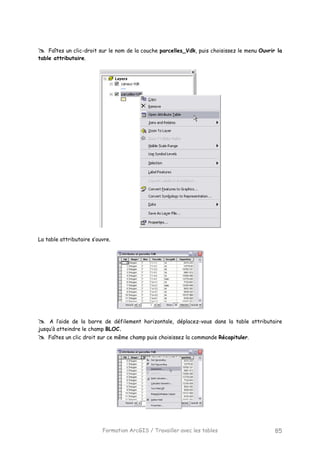

Faîtes un clic-droit sur le nom de la couche parcelles_Vdk, puis choisissez le menu Ouvrir la
table attributaire.
La table attributaire s’ouvre.
A l’aide de la barre de défilement horizontale, déplacez-vous dans la table attributaire
jusqu’à atteindre le champ BLOC.
Faîtes un clic droit sur ce même champ puis choisissez la commande Récapituler.

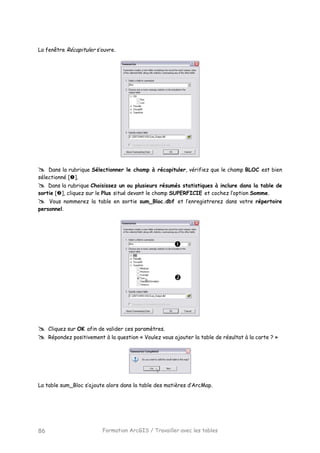

La fenêtre Récapituler s’ouvre.
Dans la rubrique Sélectionner le champ à récapituler, vérifiez que le champ BLOC est bien
sélectionné [ ].
Dans la rubrique Choisissez un ou plusieurs résumés statistiques à inclure dans la table de
sortie [ ], cliquez sur le Plus situé devant le champ SUPERFICIE et cochez l’option Somme.
Vous nommerez la table en sortie sum_Bloc.dbf et l’enregistrerez dans votre répertoire
personnel.
Cliquez sur OK afin de valider ces paramètres.
Répondez positivement à la question « Voulez vous ajouter la table de résultat à la carte ? »
La table sum_Bloc s’ajoute alors dans la table des matières d’ArcMap.

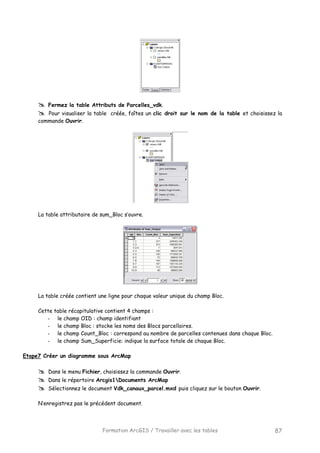

Fermez la table Attributs de Parcelles_vdk.
Pour visualiser la table créée, faîtes un clic droit sur le nom de la table et choisissez la
commande Ouvrir.
La table attributaire de sum_Bloc s’ouvre.
La table créée contient une ligne pour chaque valeur unique du champ Bloc.
Cette table récapitulative contient 4 champs :
- le champ OID : champ identifiant
- le champ Bloc : stocke les noms des Blocs parcellaires.
- le champ Count_Bloc : correspond au nombre de parcelles contenues dans chaque Bloc.
- le champ Sum_Superficie: indique la surface totale de chaque Bloc.
Etape7 Créer un diagramme sous ArcMap
Dans le menu Fichier, choisissez la commande Ouvrir.
Dans le répertoire Arcgis1Documents ArcMap
Sélectionnez le document Vdk_canaux_parcel.mxd puis cliquez sur le bouton Ouvrir.
N’enregistrez pas le précédent document.

Le document Vdk_canaux_parcel.mxd est affiché
Dans le menu Outils, choisissez Diagrammes puis Créer...
Dans l’assistant de création des diagrammes, sélectionnez le type de diagramme Colonnes et
le sous-type Colonnes 3D.
Cliquez sur Suivant.
La seconde étape de l’assistant consiste à déterminer la table qui servira à générer le diagramme
et les champs de la table à représenter.
Choississez Sum_Bloc comme couche contenant les données.
Décochez le champ Count_Boc et cochez le champ sum_superficie afin de le représenter
dans le diagramme.
Cochez l’option Etiqueter l’axe des X et choisissez le champ Bloc.

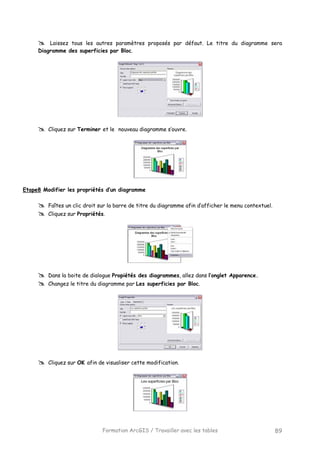

Laissez tous les autres paramètres proposés par défaut. Le titre du diagramme sera
Diagramme des superficies par Bloc.
Cliquez sur Terminer et le nouveau diagramme s’ouvre.
Etape8 Modifier les propriétés d’un diagramme
Faîtes un clic droit sur la barre de titre du diagramme afin d’afficher le menu contextuel.
Cliquez sur Propriétés.
Dans la boite de dialogue Propiétés des diagrammes, allez dans l’onglet Apparence.
Changez le titre du diagramme par Les superficies par Bloc.
Cliquez sur OK afin de visualiser cette modification.

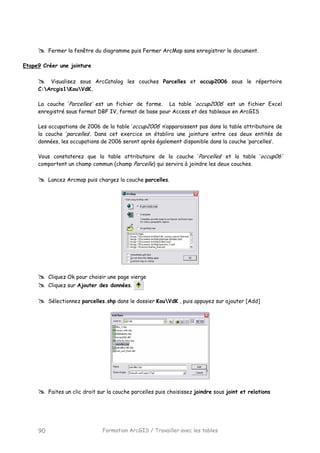

Fermer la fenêtre du diagramme puis Fermer ArcMap sans enregistrer le document.
Etape9 Créer une jointure
Visualisez sous ArcCatalog les couches Parcelles et occup2006 sous le répertoire
C:Arcgis1KouVdK.
La couche ‘Parcelles’ est un fichier de forme. La table ‘occup2006’ est un fichier Excel
enregistré sous format DBF IV, format de base pour Access et des tableaux en ArcGIS
Les occupations de 2006 de la table ‘occup2006’ n’apparaissent pas dans la table attributaire de
la couche ‘parcelles’. Dans cet exercice on établira une jointure entre ces deux entités de
données, les occupations de 2006 seront après également disponible dans la couche ‘parcelles’.
Vous constaterez que la table attributaire de la couche ‘Parcelles‘ et la table ‘occup06’
comportent un champ commun (champ Parcelle) qui servira à joindre les deux couches.
Lancez Arcmap puis chargez la couche parcelles.
Cliquez Ok pour choisir une page vierge
Cliquez sur Ajouter des données.
Sélectionnez parcelles.shp dans le dossier KouVdK , puis appuyez sur ajouter [Add]
Faites un clic droit sur la couche parcelles puis choisissez joindre sous joint et relations

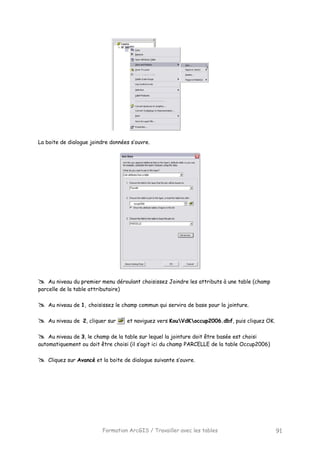

La boite de dialogue joindre données s’ouvre.
Au niveau du premier menu déroulant choisissez Joindre les attributs à une table (champ
parcelle de la table attributaire)
Au niveau de 1, choisissez le champ commun qui servira de base pour la jointure.
Au niveau de 2, cliquer sur et naviguez vers KouVdKoccup2006.dbf, puis cliquez OK.
Au niveau de 3, le champ de la table sur lequel la jointure doit être basée est choisi
automatiquement ou doit être choisi (il s’agit ici du champ PARCELLE de la table Occup2006)
Cliquez sur Avancé et la boite de dialogue suivante s’ouvre.

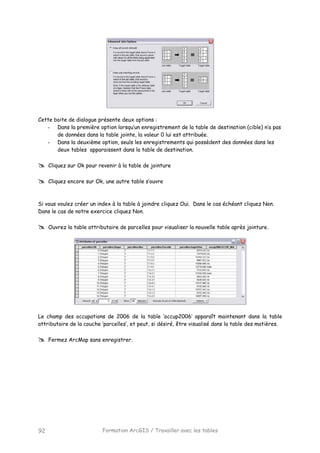

Cette boite de dialogue présente deux options :
- Dans la première option lorsqu’un enregistrement de la table de destination (cible) n’a pas
de données dans la table jointe, la valeur 0 lui est attribuée.
- Dans la deuxième option, seuls les enregistrements qui possèdent des données dans les
deux tables apparaissent dans la table de destination.
Cliquez sur Ok pour revenir à la table de jointure
Cliquez encore sur Ok, une autre table s’ouvre
Si vous voulez créer un index à la table à joindre cliquez Oui. Dans le cas échéant cliquez Non.
Dans le cas de notre exercice cliquez Non.
Ouvrez la table attributaire de parcelles pour visualiser la nouvelle table après jointure.
Le champ des occupations de 2006 de la table ‘occup2006’ apparaît maintenant dans la table
attributaire de la couche ‘parcelles’, et peut, si désiré, être visualisé dans la table des matières.
Fermez ArcMap sans enregistrer.

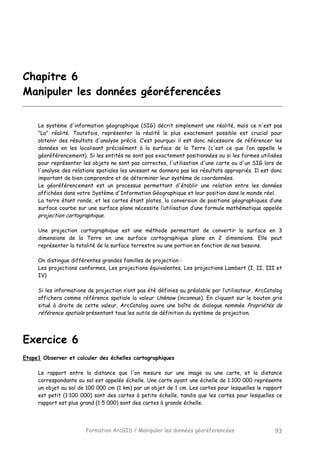

Formation ArcGIS / Manipuler les données géoréferencées 93
Chapitre 6
Manipuler les données géoréferencées
Le système d'information géographique (SIG) décrit simplement une réalité, mais ce n'est pas
"La" réalité. Toutefois, représenter la réalité le plus exactement possible est crucial pour
obtenir des résultats d'analyse précis. C’est pourquoi il est donc nécessaire de référencer les
données en les localisant précisément à la surface de la Terre (c'est ce que l’on appelle le
géoréférencement). Si les entités ne sont pas exactement positionnées ou si les formes utilisées
pour représenter les objets ne sont pas correctes, l'utilisation d'une carte ou d'un SIG lors de
l'analyse des relations spatiales les unissant ne donnera pas les résultats appropriés. Il est donc
important de bien comprendre et de déterminer leur système de coordonnées.
Le géoréférencement est un processus permettant d'établir une relation entre les données
affichées dans votre Système d'Information Géographique et leur position dans le monde réel.
La terre étant ronde, et les cartes étant plates, la conversion de positions géographiques d’une
surface courbe sur une surface plane nécessite l’utilisation d’une formule mathématique appelée
projection cartographique.
Une projection cartographique est une méthode permettant de convertir la surface en 3
dimensions de la Terre en une surface cartographique plane en 2 dimensions. Elle peut
représenter la totalité de la surface terrestre ou une portion en fonction de nos besoins.
On distingue différentes grandes familles de projection :
Les projections conformes, Les projections équivalentes, Les projections Lambert (I, II, III et
IV)
Si les informations de projection n’ont pas été définies au préalable par l’utilisateur, ArcCatalog
affichera comme référence spatiale la valeur Unknow (inconnue). En cliquant sur le bouton gris
situé à droite de cette valeur, ArcCatalog ouvre une boîte de dialogue nommée Propriétés de
référence spatiale présentant tous les outils de définition du système de projection.
Exercice 6
Etape1 Observer et calculer des échelles cartographiques
Le rapport entre la distance que l'on mesure sur une image ou une carte, et la distance
correspondante au sol est appelée échelle. Une carte ayant une échelle de 1:100 000 représente
un objet au sol de 100 000 cm (1 km) par un objet de 1 cm. Les cartes pour lesquelles le rapport
est petit (1:100 000) sont des cartes à petite échelle, tandis que les cartes pour lesquelles ce
rapport est plus grand (1:5 000) sont des cartes à grande échelle.

Formation ArcGIS / Manipuler les données géoréferencées94
Pour calculer une échelle cartographique, la formule suivante doit être utilisée :
1 / D = DC / DS * FC
Où :
D : dénominateur d’échelle (1/ 25 000, 25 000 est le dénominateur d’échelle)
DC : distance sur la carte
DS : distance au sol.
FC : facteur de conversion utilisé pour transformer les unités au sol
en unités cartographiques.
Exemple : 2 cm sur la carte est égale à 500 000 mètres au sol.
Question 1: Quel est l’échelle de cette carte?
Etape2 Reconnaître et définir l’échelle cartographique
Lancez ArcMap
Sélectionnez l’option Un document existant dans l’assistant de démarrage d’ArcMap.
Cliquez sur OK
Naviguez jusqu’au répertoire Arcgis1Documents ArcMap
Sélectionnez le document ArcMap nommé projection.mxd.

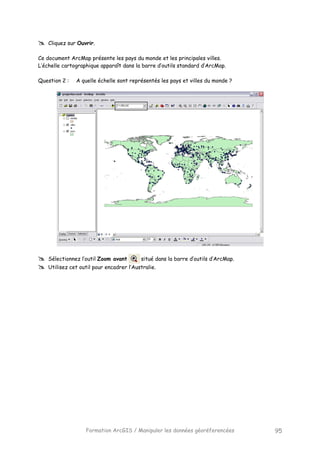

Cliquez sur Ouvrir.
Ce document ArcMap présente les pays du monde et les principales villes.
L’échelle cartographique apparaît dans la barre d’outils standard d’ArcMap.
Question 2 : A quelle échelle sont représentés les pays et villes du monde ?
Sélectionnez l’outil Zoom avant situé dans la barre d’outils d’ArcMap.
Utilisez cet outil pour encadrer l’Australie.

Question 3 : Quelle est maintenant la nouvelle échelle de votre carte ?
On est actuellement à une plus grande échelle cartographique que celle notée précédemment.
Cliquez sur le bouton Vue générale pour revenir à l’étendue initiale.
La partie en bas à droite de la barre d’état affiche les coordonnées de votre curseur. Ces
coordonnées sont exprimées dans les unités cartographiques. Les pays et les principales villes du
monde sont affichés ici en projection WGS 1984 - Mercator, projection utilisant comme unités
des mètres. Les coordonnées qui apparaissent dans la barre d’état sont donc exprimées en
mètres.
Déplacez votre souris sur les pays du monde de manière à voir défiler les coordonnées.
Etape3 L’effet des projections sur la représentation des données spatiales
Projeter les données spatiales engendre souvent une distorsion d’une des propriétés spatiales
des objets. Les formes, les surfaces, les distances ou les directions peuvent être altérées. Pour
visualiser ces distorsions, on va mesurer la distance qui sépare deux villes africaines (Tunis en
Tunisie et Cape Town en Afrique du Sud).
Faites un zoom sur la zone d’intérêt.
Sélectionnez l’outil Zoom avant et tracez un rectangle autour du continent Africain.

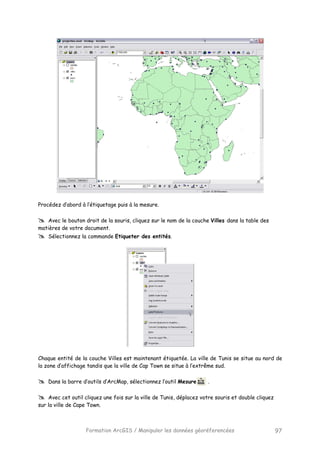

Procédez d’abord à l’étiquetage puis à la mesure.
Avec le bouton droit de la souris, cliquez sur le nom de la couche Villes dans la table des
matières de votre document.
Sélectionnez la commande Etiqueter des entités.
Chaque entité de la couche Villes est maintenant étiquetée. La ville de Tunis se situe au nord de
la zone d’affichage tandis que la ville de Cap Town se situe à l’extrême sud.
Dans la barre d’outils d’ArcMap, sélectionnez l’outil Mesure .
Avec cet outil cliquez une fois sur la ville de Tunis, déplacez votre souris et double cliquez
sur la ville de Cape Town.

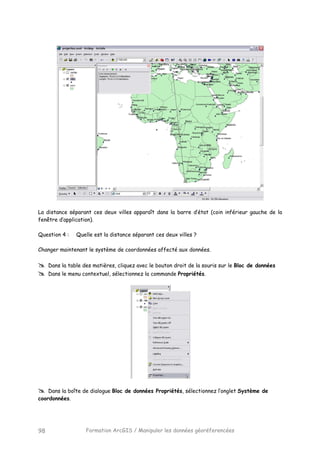

La distance séparant ces deux villes apparaît dans la barre d’état (coin inférieur gauche de la
fenêtre d’application).
Question 4 : Quelle est la distance séparant ces deux villes ?
Changer maintenant le système de coordonnées affecté aux données.
Dans la table des matières, cliquez avec le bouton droit de la souris sur le Bloc de données
Dans le menu contextuel, sélectionnez la commande Propriétés.
Dans la boîte de dialogue Bloc de données Propriétés, sélectionnez l’onglet Système de
coordonnées.

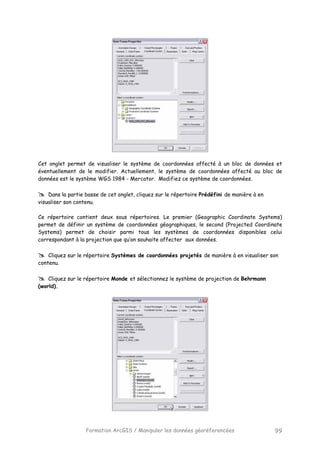

Cet onglet permet de visualiser le système de coordonnées affecté à un bloc de données et
éventuellement de le modifier. Actuellement, le système de coordonnées affecté au bloc de
données est le système WGS 1984 - Mercator. Modifiez ce système de coordonnées.
Dans la partie basse de cet onglet, cliquez sur le répertoire Prédéfini de manière à en
visualiser son contenu.
Ce répertoire contient deux sous répertoires. Le premier (Geographic Coordinate Systems)
permet de définir un système de coordonnées géographiques, le second (Projected Coordinate
Systems) permet de choisir parmi tous les systèmes de coordonnées disponibles celui
correspondant à la projection que qu’on souhaite affecter aux données.
Cliquez sur le répertoire Systèmes de coordonnées projetés de manière à en visualiser son
contenu.
Cliquez sur le répertoire Monde et sélectionnez le système de projection de Behrmann
(world).

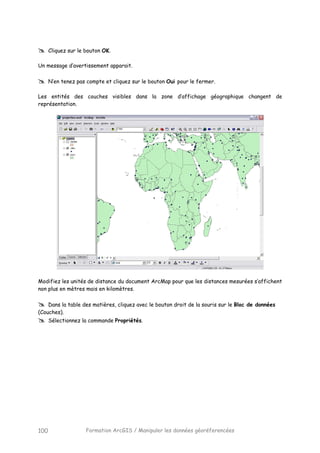

Un message d’avertissement apparait.
N’en tenez pas compte et cliquez sur le bouton Oui pour le fermer.
Les entités des couches visibles dans la zone d’affichage géographique changent de
représentation.
Modifiez les unités de distance du document ArcMap pour que les distances mesurées s’affichent
non plus en mètres mais en kilomètres.
Dans la table des matières, cliquez avec le bouton droit de la souris sur le Bloc de données
(Couches).

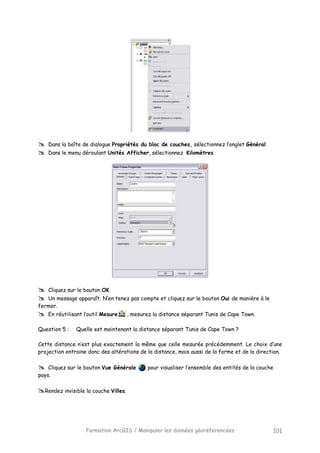

Dans la boîte de dialogue Propriétés du bloc de couches, sélectionnez l’onglet Général
Dans le menu déroulant Unités Afficher, sélectionnez Kilomètres
Cliquez sur le bouton OK
Un message apparaît. N’en tenez pas compte et cliquez sur le bouton Oui de manière à le
fermer.
En réutilisant l’outil Mesure , mesurez la distance séparant Tunis de Cape Town.
Question 5 : Quelle est maintenant la distance séparant Tunis de Cape Town ?
Cette distance n’est plus exactement la même que celle mesurée précédemment. Le choix d’une
projection entraine donc des altérations de la distance, mais aussi de la forme et de la direction.
Cliquez sur le bouton Vue Générale pour visualiser l’ensemble des entités de la couche
pays.
Rendez invisible la couche Villes.

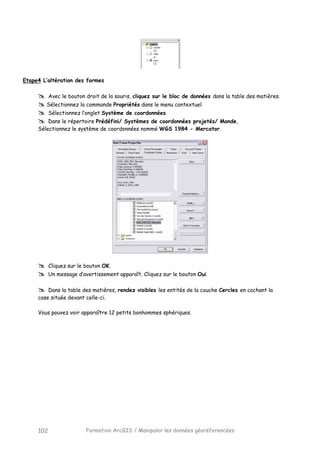

Etape4 L’altération des formes
Avec le bouton droit de la souris, cliquez sur le bloc de données dans la table des matières.
Sélectionnez la commande Propriétés dans le menu contextuel.
Sélectionnez l’onglet Système de coordonnées.
Dans le répertoire Prédéfini/ Systèmes de coordonnées projetés/ Monde,
Sélectionnez le système de coordonnées nommé WGS 1984 - Mercator.
Un message d’avertissement apparaît. Cliquez sur le bouton Oui.
Dans la table des matières, rendez visibles les entités de la couche Cercles en cochant la
case située devant celle-ci.
Vous pouvez voir apparaître 12 petits bonhommes sphériques.

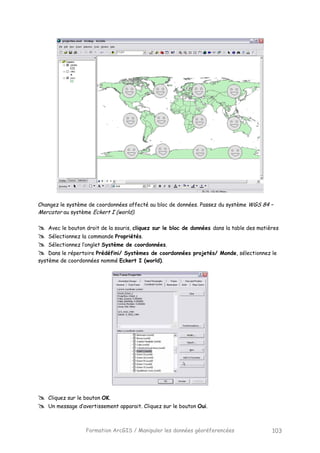

Changez le système de coordonnées affecté au bloc de données. Passez du système WGS 84 –
Mercator au système Eckert I (world).
Avec le bouton droit de la souris, cliquez sur le bloc de données dans la table des matières
Sélectionnez l’onglet Système de coordonnées.
Dans le répertoire Prédéfini/ Systèmes de coordonnées projetés/ Monde, sélectionnez le
système de coordonnées nommé Eckert I (world).
Un message d’avertissement apparait. Cliquez sur le bouton Oui.

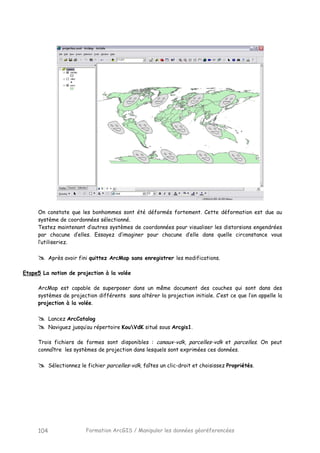

On constate que les bonhommes sont été déformés fortement. Cette déformation est due au
système de coordonnées sélectionné.
Testez maintenant d’autres systèmes de coordonnées pour visualiser les distorsions engendrées
par chacune d’elles. Essayez d’imaginer pour chacune d’elle dans quelle circonstance vous
l’utiliseriez.
Après avoir fini quittez ArcMap sans enregistrer les modifications.
Etape5 La notion de projection à la volée
ArcMap est capable de superposer dans un même document des couches qui sont dans des
systèmes de projection différents sans altérer la projection initiale. C’est ce que l’on appelle la
projection à la volée.
Lancez ArcCatalog
Naviguez jusqu’au répertoire KouVdK situé sous Arcgis1.
Trois fichiers de formes sont disponibles : canaux-vdk, parcelles-vdk et parcelles. On peut
connaître les systèmes de projection dans lesquels sont exprimées ces données.
Sélectionnez le fichier parcelles-vdk, faîtes un clic-droit et choisissez Propriétés.

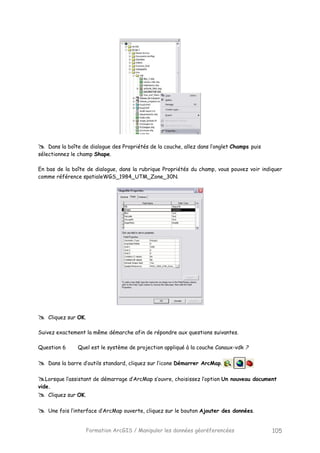

Dans la boîte de dialogue des Propriétés de la couche, allez dans l’onglet Champs puis
sélectionnez le champ Shape.
En bas de la boîte de dialogue, dans la rubrique Propriétés du champ, vous pouvez voir indiquer
comme référence spatialeWGS_1984_UTM_Zone_30N.
Cliquez sur OK.
Suivez exactement la même démarche afin de répondre aux questions suivantes.
Question 6 Quel est le système de projection appliqué à la couche Canaux-vdk ?
Dans la barre d’outils standard, cliquez sur l’icone Démarrer ArcMap.
Lorsque l’assistant de démarrage d’ArcMap s’ouvre, choisissez l’option Un nouveau document
vide.
Cliquez sur OK.
Une fois l’interface d’ArcMap ouverte, cliquez sur le bouton Ajouter des données.

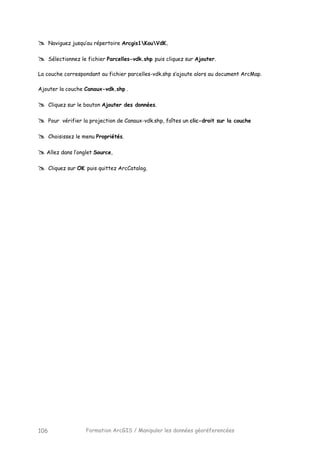

Naviguez jusqu’au répertoire Arcgis1KouVdK.
Sélectionnez le fichier Parcelles-vdk.shp puis cliquez sur Ajouter.
La couche correspondant au fichier parcelles-vdk.shp s’ajoute alors au document ArcMap.
Ajouter la couche Canaux-vdk.shp .
Cliquez sur le bouton Ajouter des données.
Pour vérifier la projection de Canaux-vdk.shp, faîtes un clic-droit sur la couche
Choisissez le menu Propriétés.
Allez dans l’onglet Source,
Cliquez sur OK puis quittez ArcCatalog.

Formation ArcGIS / Interroger les données 107

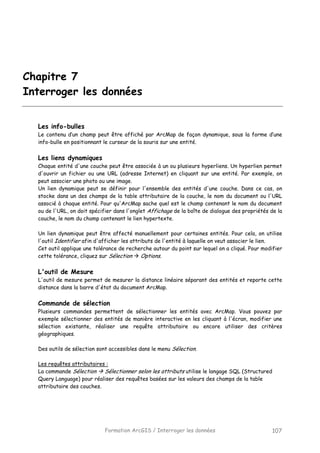

Chapitre 7
Interroger les données
Les info-bulles
Le contenu d’un champ peut être affiché par ArcMap de façon dynamique, sous la forme d’une
info-bulle en positionnant le curseur de la souris sur une entité.
Les liens dynamiques
Chaque entité d'une couche peut être associée à un ou plusieurs hyperliens. Un hyperlien permet
d'ouvrir un fichier ou une URL (adresse Internet) en cliquant sur une entité. Par exemple, on
peut associer une photo ou une image.
Un lien dynamique peut se définir pour l'ensemble des entités d'une couche. Dans ce cas, on
stocke dans un des champs de la table attributaire de la couche, le nom du document ou l'URL
associé à chaque entité. Pour qu'ArcMap sache quel est le champ contenant le nom du document
ou de l'URL, on doit spécifier dans l'onglet Affichage de la boîte de dialogue des propriétés de la
couche, le nom du champ contenant le lien hypertexte.
Un lien dynamique peut être affecté manuellement pour certaines entités. Pour cela, on utilise
l'outil Identifier afin d'afficher les attributs de l'entité à laquelle on veut associer le lien.
Cet outil applique une tolérance de recherche autour du point sur lequel on a cliqué. Pour modifier
cette tolérance, cliquez sur Sélection Options.
L'outil de Mesure
L'outil de mesure permet de mesurer la distance linéaire séparant des entités et reporte cette
distance dans la barre d'état du document ArcMap.
Commande de sélection
Plusieurs commandes permettent de sélectionner les entités avec ArcMap. Vous pouvez par
exemple sélectionner des entités de manière interactive en les cliquant à l'écran, modifier une
sélection existante, réaliser une requête attributaire ou encore utiliser des critères
géographiques.
Des outils de sélection sont accessibles dans le menu Sélection.
Les requêtes attributaires :
La commande Sélection Sélectionner selon les attributs utilise le langage SQL (Structured
Query Language) pour réaliser des requêtes basées sur les valeurs des champs de la table
attributaire des couches.

Formation ArcGIS / Interroger les données108

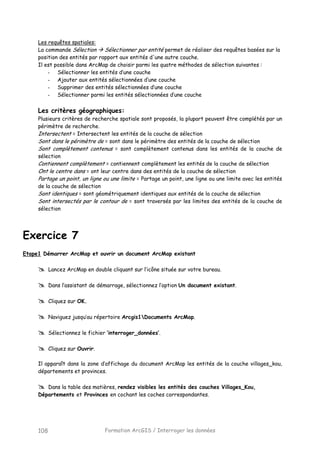

Les requêtes spatiales:
La commande Sélection Sélectionner par entité permet de réaliser des requêtes basées sur la
position des entités par rapport aux entités d'une autre couche.
Il est possible dans ArcMap de choisir parmi les quatre méthodes de sélection suivantes :
- Sélectionner les entités d’une couche
- Ajouter aux entités sélectionnées d’une couche
- Supprimer des entités sélectionnées d’une couche
- Sélectionner parmi les entités sélectionnées d’une couche
Les critères géographiques:
Plusieurs critères de recherche spatiale sont proposés, la plupart peuvent être complétés par un
périmètre de recherche.
Intersectent = Intersectent les entités de la couche de sélection
Sont dans le périmètre de = sont dans le périmètre des entités de la couche de sélection
Sont complètement contenus = sont complètement contenus dans les entités de la couche de
sélection
Contiennent complètement = contiennent complètement les entités de la couche de sélection
Ont le centre dans = ont leur centre dans des entités de la couche de sélection
Partage un point, un ligne ou une limite = Partage un point, une ligne ou une limite avec les entités
de la couche de sélection
Sont identiques = sont géométriquement identiques aux entités de la couche de sélection
Sont intersectés par le contour de = sont traversés par les limites des entités de la couche de
sélection
Exercice 7
Etape1 Démarrer ArcMap et ouvrir un document ArcMap existant
Lancez ArcMap en double cliquant sur l’icône située sur votre bureau.
Cliquez sur OK.
Naviguez jusqu’au répertoire Arcgis1Documents ArcMap.
Sélectionnez le fichier ‘interroger_données’.
Cliquez sur Ouvrir.
Il apparaît dans la zone d’affichage du document ArcMap les entités de la couche villages_kou,
départements et provinces.
Dans la table des matières, rendez visibles les entités des couches Villages_Kou,
Départements et Provinces en cochant les coches correspondantes.

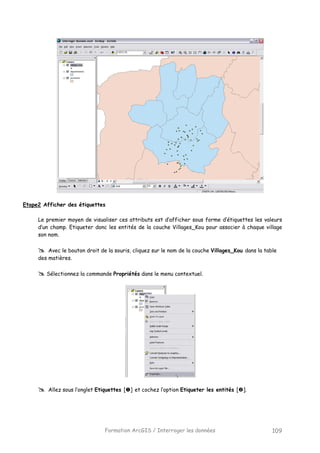

Etape2 Afficher des étiquettes
Le premier moyen de visualiser ces attributs est d’afficher sous forme d’étiquettes les valeurs
d’un champ. Etiqueter donc les entités de la couche Villages_Kou pour associer à chaque village
son nom.
Avec le bouton droit de la souris, cliquez sur le nom de la couche Villages_Kou dans la table
des matières.
Sélectionnez la commande Propriétés dans le menu contextuel.
Allez sous l’onglet Etiquettes [ ] et cochez l’option Etiqueter les entités [ ].

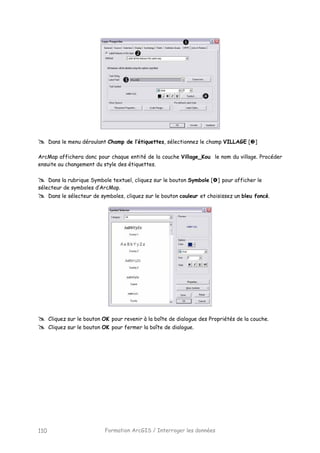

Dans le menu déroulant Champ de l’étiquettes, sélectionnez le champ VILLAGE [ ]
ArcMap affichera donc pour chaque entité de la couche Village_Kou le nom du village. Procéder
ensuite au changement du style des étiquettes.
Dans la rubrique Symbole textuel, cliquez sur le bouton Symbole [ ] pour afficher le
sélecteur de symboles d’ArcMap.
Dans le sélecteur de symboles, cliquez sur le bouton couleur et choisissez un bleu foncé.
Cliquez sur le bouton OK pour revenir à la boîte de dialogue des Propriétés de la couche.
Cliquez sur le bouton OK pour fermer la boîte de dialogue.

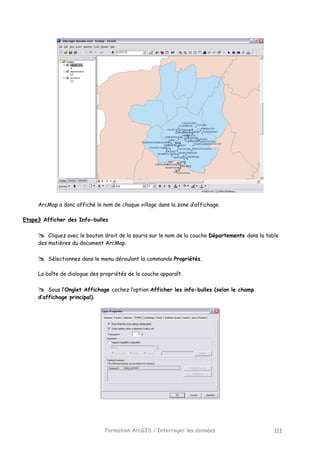

ArcMap a donc affiché le nom de chaque village dans la zone d’affichage.
Etape3 Afficher des Info-bulles
Cliquez avec le bouton droit de la souris sur le nom de la couche Départements dans la table
des matières du document ArcMap.
Sélectionnez dans le menu déroulant la commande Propriétés.
La boîte de dialogue des propriétés de la couche apparaît.
Sous l’Onglet Affichage cochez l’option Afficher les info-bulles (selon le champ
d’affichage principal).

Cette option permet d’indiquer à ArcMap d’afficher lors du déplacement du curseur de la souris
sur une entité de la couche l’attribut contenu dans le champ d’affichage lui correspondant.
Cliquez sur l’onglet Champs de la boîte de dialogue Propriétés de la couche.
Dans le menu déroulant Champ d’affichage principal, sélectionnez le champ NOM_DEPART.
Cliquez sur le bouton OK pour fermer la boîte de dialogue des propriétés de la couche.
Déplacez votre curseur sur les entités de la couche Départements pour voir apparaître l’info-
bulle.
Etape4 Rechercher des entités
Vous allez maintenant utiliser l’outil Rechercher d’ArcMap pour localiser rapidement des entités
portant un attribut particulier.
Ouvrir le document Vdk_canaux_parcel_hab
Cliquez sur le bouton Rechercher.
Dans la zone de texte Rechercher de la boîte de dialogue Rechercher, tapez riz.
Dans le menu déroulant Dans les couches, sélectionnez Toutes les couches.
Cliquez sur le bouton Rechercher pour lancer la recherche.
Après quelques secondes, ArcMap vous affiche le résultat de la recherche dans la partie basse
de la boîte de dialogue.
Toutes les entités possédant comme attribut la chaîne de caractères riz apparaissent dans la
boîte de dialogue.

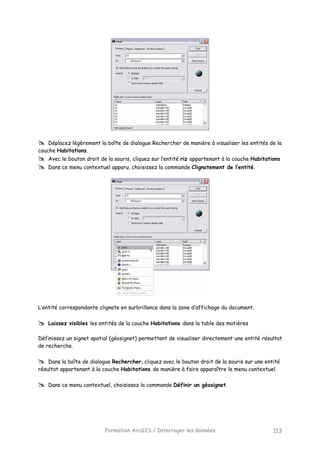

Déplacez légèrement la boîte de dialogue Rechercher de manière à visualiser les entités de la
couche Habitations.
Avec le bouton droit de la souris, cliquez sur l’entité riz appartenant à la couche Habitations
Dans ce menu contextuel apparu, choisissez la commande Clignotement de l’entité.
L’entité correspondante clignote en surbrillance dans la zone d’affichage du document.
Laissez visibles les entités de la couche Habitations dans la table des matières
Définissez un signet spatial (géosignet) permettant de visualiser directement une entité résultat
de recherche.
Dans la boîte de dialogue Rechercher, cliquez avec le bouton droit de la souris sur une entité
résultat appartenant à la couche Habitations de manière à faire apparaître le menu contextuel.
Dans ce menu contextuel, choisissez la commande Définir un géosignet.

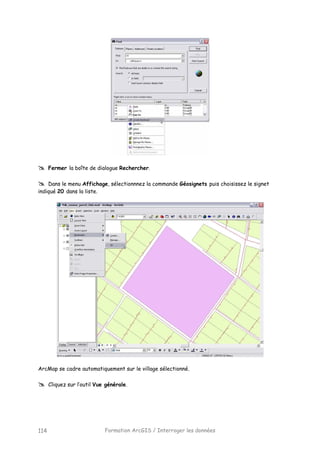

Fermer la boîte de dialogue Rechercher.
Dans le menu Affichage, sélectionnnez la commande Géosignets puis choisissez le signet
indiqué 20 dans la liste.
ArcMap se cadre automatiquement sur le village sélectionné.
Cliquez sur l’outil Vue générale.

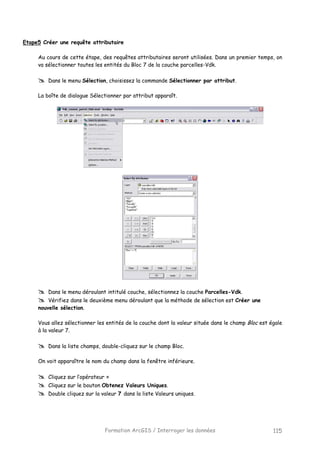

Etape5 Créer une requête attributaire
Au cours de cette étape, des requêtes attributaires seront utilisées. Dans un premier temps, on
va sélectionner toutes les entités du Bloc 7 de la couche parcelles-Vdk.
Dans le menu Sélection, choisissez la commande Sélectionner par attribut.
La boîte de dialogue Sélectionner par attribut apparaît.
Dans le menu déroulant intitulé couche, sélectionnez la couche Parcelles-Vdk.
Vérifiez dans le deuxième menu déroulant que la méthode de sélection est Créer une
nouvelle sélection.
Vous allez sélectionner les entités de la couche dont la valeur située dans le champ Bloc est égale
à la valeur 7.
Dans la liste champs, double-cliquez sur le champ Bloc.
On voit apparaître le nom du champ dans la fenêtre inférieure.
Cliquez sur l’opérateur =
Cliquez sur le bouton Obtenez Valeurs Uniques.
Double cliquez sur la valeur 7 dans la liste Valeurs uniques.

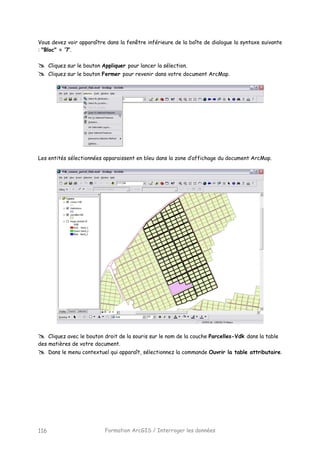

Vous devez voir apparaître dans la fenêtre inférieure de la boîte de dialogue la syntaxe suivante
: "Bloc" = ’7’.
Cliquez sur le bouton Appliquer pour lancer la sélection.
Cliquez sur le bouton Fermer pour revenir dans votre document ArcMap.
Les entités sélectionnées apparaissent en bleu dans la zone d’affichage du document ArcMap.
Cliquez avec le bouton droit de la souris sur le nom de la couche Parcelles-Vdk dans la table
des matières de votre document.
Dans le menu contextuel qui apparaît, sélectionnez la commande Ouvrir la table attributaire.

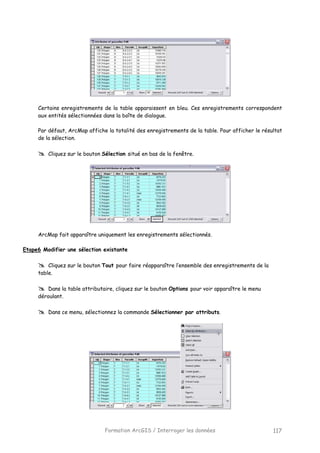

Certains enregistrements de la table apparaissent en bleu. Ces enregistrements correspondent
aux entités sélectionnées dans la boîte de dialogue.
Par défaut, ArcMap affiche la totalité des enregistrements de la table. Pour afficher le résultat
de la sélection.
Cliquez sur le bouton Sélection situé en bas de la fenêtre.
ArcMap fait apparaître uniquement les enregistrements sélectionnés.
Etape6 Modifier une sélection existante
Cliquez sur le bouton Tout pour faire réapparaître l’ensemble des enregistrements de la
table.
Dans la table attributaire, cliquez sur le bouton Options pour voir apparaître le menu
déroulant.
Dans ce menu, sélectionnez la commande Sélectionner par attributs.

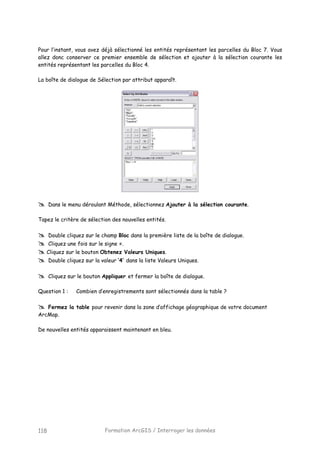

Pour l’instant, vous avez déjà sélectionné les entités représentant les parcelles du Bloc 7. Vous
allez donc conserver ce premier ensemble de sélection et ajouter à la sélection courante les
entités représentant les parcelles du Bloc 4.
La boîte de dialogue de Sélection par attribut apparaît.
Dans le menu déroulant Méthode, sélectionnez Ajouter à la sélection courante.
Tapez le critère de sélection des nouvelles entités.
Double cliquez sur le champ Bloc dans la première liste de la boîte de dialogue.
Cliquez une fois sur le signe =.
Cliquez sur le bouton Obtenez Valeurs Uniques.
Double cliquez sur la valeur ’4’ dans la liste Valeurs Uniques.
Cliquez sur le bouton Appliquer et fermer la boîte de dialogue.
Question 1 : Combien d’enregistrements sont sélectionnés dans la table ?
Fermez la table pour revenir dans la zone d’affichage géographique de votre document
ArcMap.

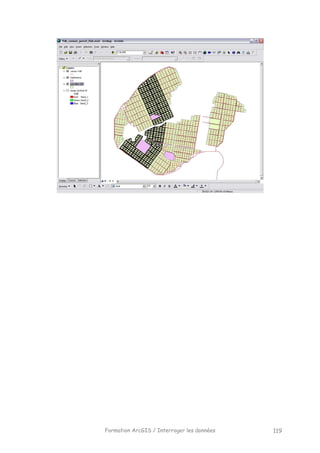

De nouvelles entités apparaissent maintenant en bleu.

Formation ArcGIS / Présenter les données 121

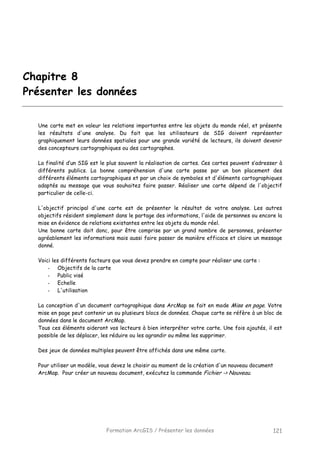

Chapitre 8
Présenter les données
Une carte met en valeur les relations importantes entre les objets du monde réel, et présente
les résultats d'une analyse. Du fait que les utilisateurs de SIG doivent représenter
graphiquement leurs données spatiales pour une grande variété de lecteurs, ils doivent devenir
des concepteurs cartographiques ou des cartographes.
La finalité d’un SIG est le plus souvent la réalisation de cartes. Ces cartes peuvent s’adresser à
différents publics. La bonne compréhension d'une carte passe par un bon placement des
différents éléments cartographiques et par un choix de symboles et d'éléments cartographiques
adaptés au message que vous souhaitez faire passer. Réaliser une carte dépend de l'objectif
particulier de celle-ci.
L'objectif principal d'une carte est de présenter le résultat de votre analyse. Les autres
objectifs résident simplement dans le partage des informations, l'aide de personnes ou encore la
mise en évidence de relations existantes entre les objets du monde réel.
Une bonne carte doit donc, pour être comprise par un grand nombre de personnes, présenter
agréablement les informations mais aussi faire passer de manière efficace et claire un message
donné.
Voici les différents facteurs que vous devez prendre en compte pour réaliser une carte :
- Objectifs de la carte
- Public visé
- Echelle
- L'utilisation
La conception d'un document cartographique dans ArcMap se fait en mode Mise en page. Votre
mise en page peut contenir un ou plusieurs blocs de données. Chaque carte se réfère à un bloc de
données dans le document ArcMap.
Tous ces éléments aideront vos lecteurs à bien interpréter votre carte. Une fois ajoutés, il est
possible de les déplacer, les réduire ou les agrandir ou même les supprimer.
Des jeux de données multiples peuvent être affichés dans une même carte.
Pour utiliser un modèle, vous devez le choisir au moment de la création d'un nouveau document
ArcMap. Pour créer un nouveau document, exécutez la commande Fichier -> Nouveau.

Formation ArcGIS / Présenter les données122

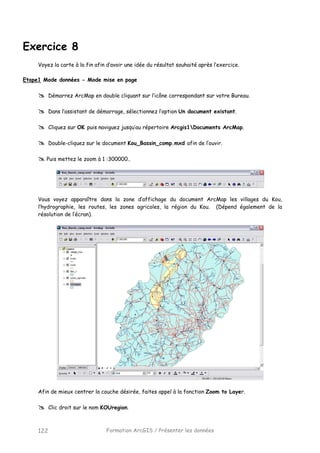

Exercice 8
Voyez la carte à la fin afin d’avoir une idée du résultat souhaité après l’exercice.
Etape1 Mode données - Mode mise en page
Démarrez ArcMap en double cliquant sur l’icône correspondant sur votre Bureau.
Cliquez sur OK puis naviguez jusqu’au répertoire Arcgis1Documents ArcMap.
Double-cliquez sur le document Kou_Bassin_comp.mxd afin de l’ouvir.
Puis mettez le zoom à 1 :300000..
Vous voyez apparaître dans la zone d’affichage du document ArcMap les villages du Kou,
l’hydrographie, les routes, les zones agricoles, la région du Kou. (Dépend également de la
résolution de l’écran).
Afin de mieux centrer la couche désirée, faites appel à la fonction Zoom to Layer.
Clic droit sur le nom KOUregion.

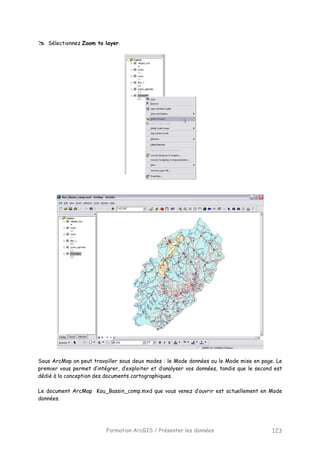

Sélectionnez Zoom to layer.
Sous ArcMap on peut travailler sous deux modes : le Mode données ou le Mode mise en page. Le
premier vous permet d’intégrer, d’exploiter et d’analyser vos données, tandis que le second est
dédié à la conception des documents cartographiques.
Le document ArcMap Kou_Bassin_comp.mxd que vous venez d’ouvrir est actuellement en Mode
données.

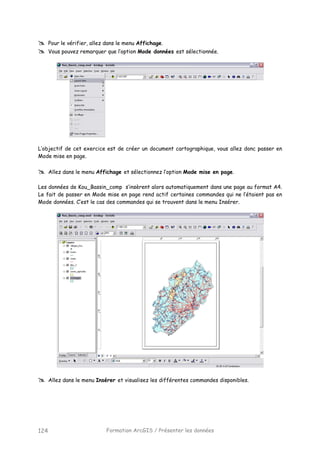

Pour le vérifier, allez dans le menu Affichage.
Vous pouvez remarquer que l’option Mode données est sélectionnée.
L’objectif de cet exercice est de créer un document cartographique, vous allez donc passer en
Mode mise en page.
Allez dans le menu Affichage et sélectionnez l’option Mode mise en page.
Les données de Kou_Bassin_comp s’insèrent alors automatiquement dans une page au format A4.
Le fait de passer en Mode mise en page rend actif certaines commandes qui ne l’étaient pas en
Mode données. C’est le cas des commandes qui se trouvent dans le menu Insérer.
Allez dans le menu Insérer et visualisez les différentes commandes disponibles.

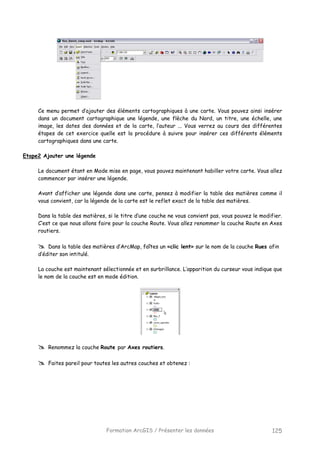

Ce menu permet d’ajouter des éléments cartographiques à une carte. Vous pouvez ainsi insérer
dans un document cartographique une légende, une flèche du Nord, un titre, une échelle, une
image, les dates des données et de la carte, l’auteur ... Vous verrez au cours des différentes
étapes de cet exercice quelle est la procédure à suivre pour insérer ces différents éléments
cartographiques dans une carte.
Etape2 Ajouter une légende
Le document étant en Mode mise en page, vous pouvez maintenant habiller votre carte. Vous allez
commencer par insérer une légende.
Avant d’afficher une légende dans une carte, pensez à modifier la table des matières comme il
vous convient, car la légende de la carte est le reflet exact de la table des matières.
Dans la table des matières, si le titre d’une couche ne vous convient pas, vous pouvez le modifier.
C’est ce que nous allons faire pour la couche Route. Vous allez renommer la couche Route en Axes
routiers.
Dans la table des matières d’ArcMap, faîtes un «clic lent» sur le nom de la couche Rues afin
d’éditer son intitulé.
La couche est maintenant sélectionnée et en surbrillance. L’apparition du curseur vous indique que
le nom de la couche est en mode édition.
Renommez la couche Route par Axes routiers.
Faites pareil pour toutes les autres couches et obtenez :

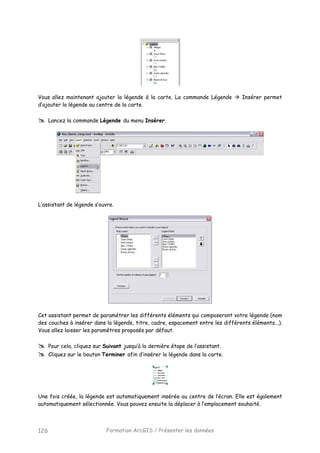

Vous allez maintenant ajouter la légende à la carte. La commande Légende Insérer permet
d’ajouter la légende au centre de la carte.
Lancez la commande Légende du menu Insérer.
L’assistant de légende s’ouvre.
Cet assistant permet de paramétrer les différents éléments qui composeront votre légende (nom
des couches à insérer dans la légende, titre, cadre, espacement entre les différents éléments...).
Vous allez laisser les paramètres proposés par défaut.
Pour cela, cliquez sur Suivant jusqu’à la dernière étape de l’assistant.
Cliquez sur le bouton Terminer afin d’insérer la légende dans la carte.
Une fois créée, la légende est automatiquement insérée au centre de l’écran. Elle est également
automatiquement sélectionnée. Vous pouvez ensuite la déplacer à l’emplacement souhaité.

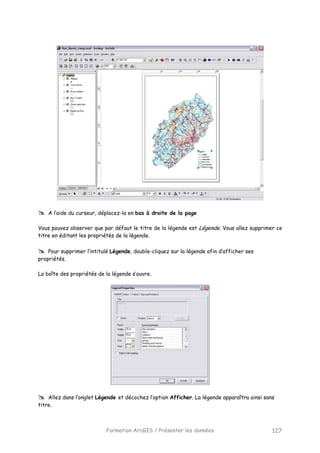

A l’aide du curseur, déplacez-la en bas à droite de la page
Vous pouvez observer que par défaut le titre de la légende est Légende. Vous allez supprimer ce
titre en éditant les propriétés de la légende.
Pour supprimer l’intitulé Légende, double-cliquez sur la légende afin d’afficher ses
propriétés.
La boîte des propriétés de la légende s’ouvre.
Allez dans l’onglet Légende et décochez l’option Afficher. La légende apparaîtra ainsi sans
titre.

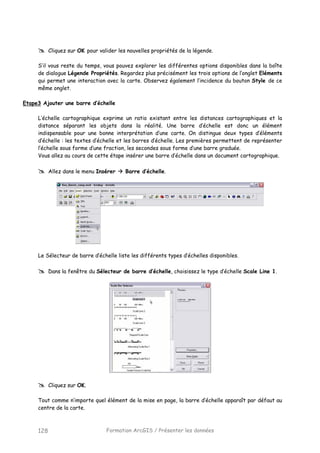

Cliquez sur OK pour valider les nouvelles propriétés de la légende.
S’il vous reste du temps, vous pouvez explorer les différentes options disponibles dans la boîte
de dialogue Légende Propriétés. Regardez plus précisément les trois options de l’onglet Eléments
qui permet une interaction avec la carte. Observez également l’incidence du bouton Style de ce
même onglet.
Etape3 Ajouter une barre d’échelle
L’échelle cartographique exprime un ratio existant entre les distances cartographiques et la
distance séparant les objets dans la réalité. Une barre d’échelle est donc un élément
indispensable pour une bonne interprétation d’une carte. On distingue deux types d’éléments
d’échelle : les textes d’échelle et les barres d’échelle. Les premières permettent de représenter
l’échelle sous forme d’une fraction, les secondes sous forme d’une barre graduée.
Vous allez au cours de cette étape insérer une barre d’échelle dans un document cartographique.
Allez dans le menu Insérer Barre d’échelle.
Le Sélecteur de barre d’échelle liste les différents types d’échelles disponibles.
Dans la fenêtre du Sélecteur de barre d’échelle, choisissez le type d’échelle Scale Line 1.
Cliquez sur OK.
Tout comme n’importe quel élément de la mise en page, la barre d’échelle apparaît par défaut au
centre de la carte.

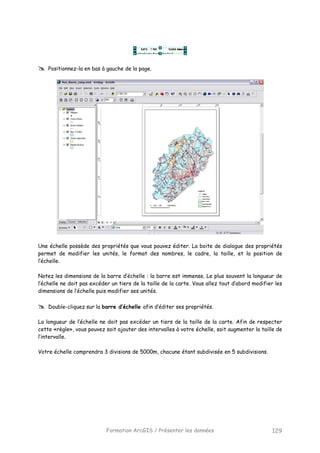

Positionnez-la en bas à gauche de la page.
Une échelle possède des propriétés que vous pouvez éditer. La boite de dialogue des propriétés
permet de modifier les unités, le format des nombres, le cadre, la taille, et la position de
l’échelle.
Notez les dimensions de la barre d’échelle : la barre est immense. Le plus souvent la longueur de
l’échelle ne doit pas excéder un tiers de la taille de la carte. Vous allez tout d’abord modifier les
dimensions de l’échelle puis modifier ses unités.
Double-cliquez sur la barre d’échelle afin d’éditer ses propriétés.
La longueur de l’échelle ne doit pas excéder un tiers de la taille de la carte. Afin de respecter
cette «règle», vous pouvez soit ajouter des intervalles à votre échelle, soit augmenter la taille de
l’intervalle.
Votre échelle comprendra 3 divisions de 5000m, chacune étant subdivisée en 5 subdivisions.

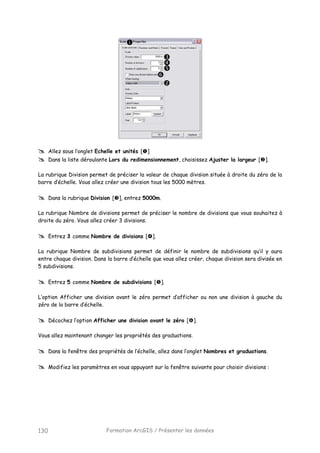

Allez sous l’onglet Echelle et unités [ ]
Dans la liste déroulante Lors du redimensionnement, choisissez Ajuster la largeur [ ].
La rubrique Division permet de préciser la valeur de chaque division située à droite du zéro de la
barre d’échelle. Vous allez créer une division tous les 5000 mètres.
Dans la rubrique Division [ ], entrez 5000m.
La rubrique Nombre de divisions permet de préciser le nombre de divisions que vous souhaitez à
droite du zéro. Vous allez créer 3 divisions.
Entrez 3 comme Nombre de divisions [ ].
La rubrique Nombre de subdivisions permet de définir le nombre de subdivisions qu’il y aura
entre chaque division. Dans la barre d’échelle que vous allez créer, chaque division sera divisée en
5 subdivisions.
Entrez 5 comme Nombre de subdivisions [ ].
L’option Afficher une division avant le zéro permet d’afficher ou non une division à gauche du
zéro de la barre d’échelle.
Décochez l’option Afficher une division avant le zéro [ ].
Vous allez maintenant changer les propriétés des graduations.
Dans la fenêtre des propriétés de l’échelle, allez dans l’onglet Nombres et graduations.
Modifiez les paramètres en vous appuyant sur la fenêtre suivante pour choisir divisions :

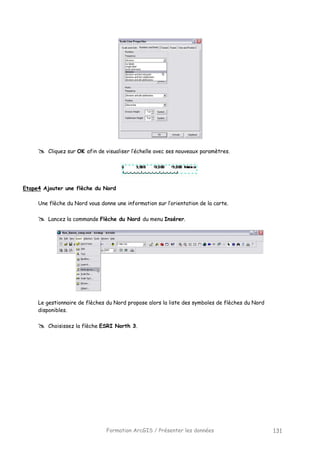

Cliquez sur OK afin de visualiser l’échelle avec ses nouveaux paramètres.
Etape4 Ajouter une flèche du Nord
Une flèche du Nord vous donne une information sur l’orientation de la carte.
Lancez la commande Flèche du Nord du menu Insérer.
Le gestionnaire de flèches du Nord propose alors la liste des symboles de flèches du Nord
disponibles.
Choisissez la flèche ESRI North 3.

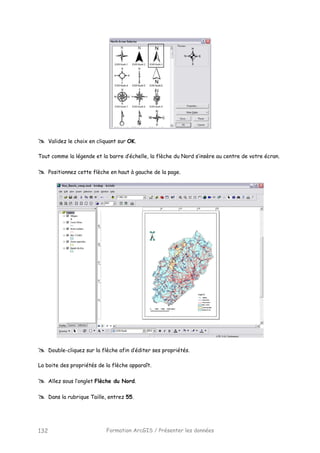

Validez le choix en cliquant sur OK.
Tout comme la légende et la barre d’échelle, la flèche du Nord s’insère au centre de votre écran.
Positionnez cette flèche en haut à gauche de la page.
Double-cliquez sur la flèche afin d’éditer ses propriétés.
La boite des propriétés de la flèche apparaît.
Allez sous l’onglet Flèche du Nord.
Dans la rubrique Taille, entrez 55.

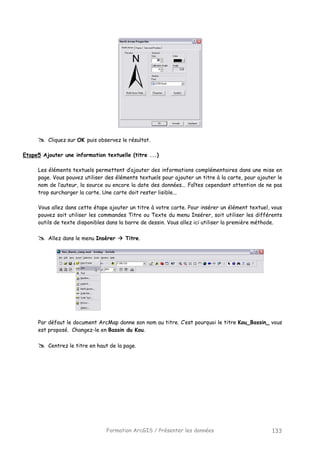

Cliquez sur OK puis observez le résultat.
Etape5 Ajouter une information textuelle (titre ...)
Les éléments textuels permettent d’ajouter des informations complémentaires dans une mise en
page. Vous pouvez utiliser des éléments textuels pour ajouter un titre à la carte, pour ajouter le
nom de l’auteur, la source ou encore la date des données... Faîtes cependant attention de ne pas
trop surcharger la carte. Une carte doit rester lisible...
Vous allez dans cette étape ajouter un titre à votre carte. Pour insérer un élément textuel, vous
pouvez soit utiliser les commandes Titre ou Texte du menu Insérer, soit utiliser les différents
outils de texte disponibles dans la barre de dessin. Vous allez ici utiliser la première méthode.
Allez dans le menu Insérer Titre.
Par défaut le document ArcMap donne son nom au titre. C’est pourquoi le titre Kou_Bassin_ vous
est proposé. Changez-le en Bassin du Kou.
Centrez le titre en haut de la page.

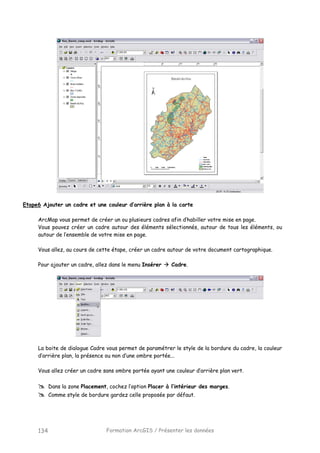

Etape6 Ajouter un cadre et une couleur d’arrière plan à la carte
ArcMap vous permet de créer un ou plusieurs cadres afin d’habiller votre mise en page.
Vous pouvez créer un cadre autour des éléments sélectionnés, autour de tous les éléments, ou
autour de l’ensemble de votre mise en page.
Vous allez, au cours de cette étape, créer un cadre autour de votre document cartographique.
Pour ajouter un cadre, allez dans le menu Insérer Cadre.
La boite de dialogue Cadre vous permet de paramétrer le style de la bordure du cadre, la couleur
d’arrière plan, la présence ou non d’une ombre portée...
Vous allez créer un cadre sans ombre portée ayant une couleur d’arrière plan vert.
Dans la zone Placement, cochez l’option Placer à l’intérieur des marges.
Comme style de bordure gardez celle proposée par défaut.

Pour avoir accès à la palette des couleurs, cliquez comme ci-dessous sur le «i» situé en bas à
droite de la rubrique Arrière-plan.
Choisissez la couleur vert clair (medium apple) comme couleur de remplissage.
Choisissez 0 comme Largeur de contour afin de ne pas mettre de contour au cadre.
Cliquez sur OK pour revenir aux propriétés du cadre.
Dans la rubrique Ombre portée, cliquez sur la flèche dirigée vers le bas afin de faire
apparaître les différentes couleurs disponibles.
Ne cliquez sur Aucun.
Cliquez sur OK.
Le cadre est alors ajouté à la mise en page.
Etape7 L’équilibre visuel d’une carte
Tous les éléments de votre carte sont maintenant insérés. Dans une carte, il est parfois
nécessaire de mettre en évidence certains éléments. Ainsi, en mettant en avant certains
éléments plutôt que d’autres, il en ressort un ordre de lecture naturel. La lecture de la carte en
est d’autant plus facilitée. S’il vous reste du temps, modifiez les différentes propriétés des
éléments pour parvenir à une lecture plus efficace de votre carte.
Etape8 Exporter un document cartographique
Après avoir créé une mise en page sous ArcMap il peut être intéressant de l’exporter afin de
l’insérer au sein d’une autre application. Les cartes peuvent être exportées sous divers formats
(.tiff, .jpeg, .bmp, .emf....)
Vous allez dans cette étape, exporter le document cartographique au format bmp afin de
l’insérer sous Word.
Sous ArcMap, allez dans le menu Fichier Exporter la carte.

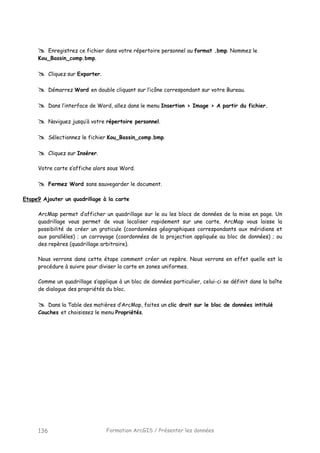

Enregistrez ce fichier dans votre répertoire personnel au format .bmp. Nommez le
Kou_Bassin_comp.bmp.
Cliquez sur Exporter.
Démarrez Word en double cliquant sur l’icône correspondant sur votre Bureau.
Dans l’interface de Word, allez dans le menu Insertion > Image > A partir du fichier.
Naviguez jusqu’à votre répertoire personnel.
Sélectionnez le fichier Kou_Bassin_comp.bmp.
Cliquez sur Insérer.
Votre carte s’affiche alors sous Word.
Fermez Word sans sauvegarder le document.
Etape9 Ajouter un quadrillage à la carte
ArcMap permet d’afficher un quadrillage sur le ou les blocs de données de la mise en page. Un
quadrillage vous permet de vous localiser rapidement sur une carte. ArcMap vous laisse la
possibilité de créer un graticule (coordonnées géographiques correspondants aux méridiens et
aux parallèles) ; un carroyage (coordonnées de la projection appliquée au bloc de données) ; ou
des repères (quadrillage arbitraire).
Nous verrons dans cette étape comment créer un repère. Nous verrons en effet quelle est la
procédure à suivre pour diviser la carte en zones uniformes.
Comme un quadrillage s’applique à un bloc de données particulier, celui-ci se définit dans la boîte
de dialogue des propriétés du bloc.
Dans la Table des matières d’ArcMap, faites un clic droit sur le bloc de données intitulé
Couches et choisissez le menu Propriétés.

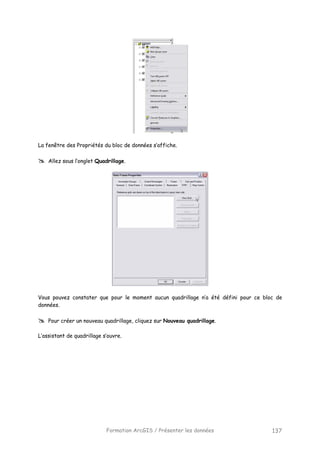

La fenêtre des Propriétés du bloc de données s’affiche.
Allez sous l’onglet Quadrillage.
Vous pouvez constater que pour le moment aucun quadrillage n’a été défini pour ce bloc de
données.
Pour créer un nouveau quadrillage, cliquez sur Nouveau quadrillage.
L’assistant de quadrillage s’ouvre.

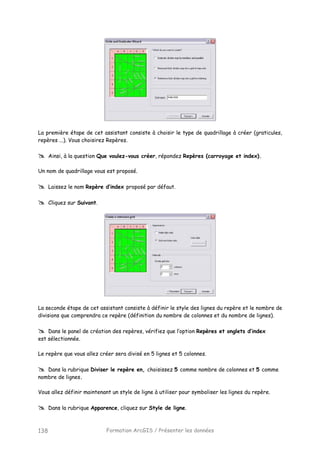

La première étape de cet assistant consiste à choisir le type de quadrillage à créer (graticules,
repères ...). Vous choisirez Repères.
Ainsi, à la question Que voulez-vous créer, répondez Repères (carroyage et index).
Un nom de quadrillage vous est proposé.
Laissez le nom Repère d’index proposé par défaut.
La seconde étape de cet assistant consiste à définir le style des lignes du repère et le nombre de
divisions que comprendra ce repère (définition du nombre de colonnes et du nombre de lignes).
Dans le panel de création des repères, vérifiez que l’option Repères et onglets d’index
est sélectionnée.
Le repère que vous allez créer sera divisé en 5 lignes et 5 colonnes.
Dans la rubrique Diviser le repère en, choisissez 5 comme nombre de colonnes et 5 comme
nombre de lignes.
Vous allez définir maintenant un style de ligne à utiliser pour symboliser les lignes du repère.
Dans la rubrique Apparence, cliquez sur Style de ligne.

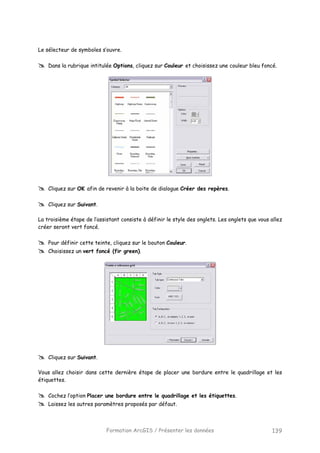

Le sélecteur de symboles s’ouvre.
Dans la rubrique intitulée Options, cliquez sur Couleur et choisissez une couleur bleu foncé.
Cliquez sur OK afin de revenir à la boite de dialogue Créer des repères.
La troisième étape de l’assistant consiste à définir le style des onglets. Les onglets que vous allez
créer seront vert foncé.
Pour définir cette teinte, cliquez sur le bouton Couleur.
Choisissez un vert foncé (fir green).
Vous allez choisir dans cette dernière étape de placer une bordure entre le quadrillage et les
étiquettes.
Cochez l’option Placer une bordure entre le quadrillage et les étiquettes.
Laissez les autres paramètres proposés par défaut.

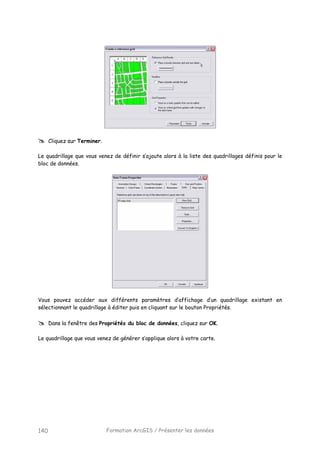

Cliquez sur Terminer.
Le quadrillage que vous venez de définir s’ajoute alors à la liste des quadrillages définis pour le
bloc de données.
Vous pouvez accéder aux différents paramètres d’affichage d’un quadrillage existant en
sélectionnant le quadrillage à éditer puis en cliquant sur le bouton Propriétés.
Dans la fenêtre des Propriétés du bloc de données, cliquez sur OK.
Le quadrillage que vous venez de générer s’applique alors à votre carte.

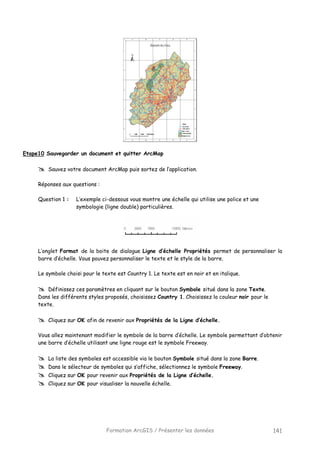

Etape10 Sauvegarder un document et quitter ArcMap
Sauvez votre document ArcMap puis sortez de l’application.
Réponses aux questions :
Question 1 : L’exemple ci-dessous vous montre une échelle qui utilise une police et une
symbologie (ligne double) particulières.
L’onglet Format de la boite de dialogue Ligne d’échelle Propriétés permet de personnaliser la
barre d’échelle. Vous pouvez personnaliser le texte et le style de la barre.
Le symbole choisi pour le texte est Country 1. Le texte est en noir et en italique.
Définissez ces paramètres en cliquant sur le bouton Symbole situé dans la zone Texte.
Dans les différents styles proposés, choisissez Country 1. Choisissez la couleur noir pour le
texte.
Cliquez sur OK afin de revenir aux Propriétés de la Ligne d’échelle.
Vous allez maintenant modifier le symbole de la barre d’échelle. Le symbole permettant d’obtenir
une barre d’échelle utilisant une ligne rouge est le symbole Freeway.
La liste des symboles est accessible via le bouton Symbole situé dans la zone Barre.
Dans le sélecteur de symboles qui s’affiche, sélectionnez le symbole Freeway.
Cliquez sur OK pour revenir aux Propriétés de la Ligne d’échelle.
Cliquez sur OK pour visualiser la nouvelle échelle.

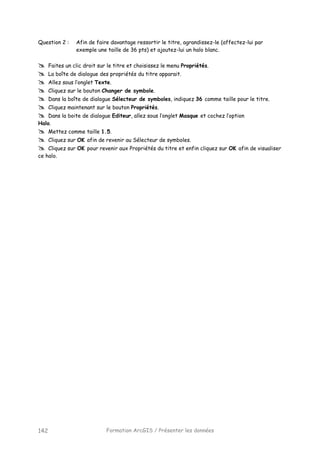

Question 2 : Afin de faire davantage ressortir le titre, agrandissez-le (affectez-lui par
exemple une taille de 36 pts) et ajoutez-lui un halo blanc.
Faites un clic droit sur le titre et choisissez le menu Propriétés.
La boîte de dialogue des propriétés du titre apparait.
Allez sous l’onglet Texte.
Cliquez sur le bouton Changer de symbole.
Dans la boîte de dialogue Sélecteur de symboles, indiquez 36 comme taille pour le titre.
Cliquez maintenant sur le bouton Propriétés.
Dans la boite de dialogue Editeur, allez sous l’onglet Masque et cochez l’option
Halo.
Mettez comme taille 1.5.
Cliquez sur OK afin de revenir au Sélecteur de symboles.
Cliquez sur OK pour revenir aux Propriétés du titre et enfin cliquez sur OK afin de visualiser
ce halo.

Formation ArcGIS / Exercice final 143

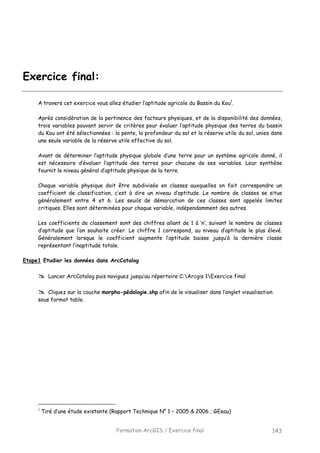

Exercice final:
A travers cet exercice vous allez étudier l’aptitude agricole du Bassin du Kou1
.
Après considération de la pertinence des facteurs physiques, et de la disponibilité des données,
trois variables pouvant servir de critères pour évaluer l’aptitude physique des terres du bassin
du Kou ont été sélectionnées : la pente, la profondeur du sol et la réserve utile du sol, unies dans
une seule variable de la réserve utile effective du sol.
Avant de déterminer l’aptitude physique globale d’une terre pour un système agricole donné, il
est nécessaire d’évaluer l’aptitude des terres pour chacune de ses variables. Leur synthèse
fournit le niveau général d’aptitude physique de la terre.
Chaque variable physique doit être subdivisée en classes auxquelles on fait correspondre un
coefficient de classification, c’est à dire un niveau d’aptitude. Le nombre de classes se situe
généralement entre 4 et 6. Les seuils de démarcation de ces classes sont appelés limites
critiques. Elles sont déterminées pour chaque variable, indépendamment des autres.
Les coefficients de classement sont des chiffres allant de 1 à ‘n’, suivant le nombre de classes
d’aptitude que l’on souhaite créer. Le chiffre 1 correspond, au niveau d’aptitude le plus élevé.
Généralement lorsque le coefficient augmente l’aptitude baisse jusqu’à la dernière classe
représentant l’inaptitude totale.
Etape1 Etudier les données dans ArcCatalog
Lancer ArcCatalog puis naviguez jusqu’au répertoire C:Arcgis 1Exercice final
Cliquez sur la couche morpho-pédologie.shp afin de le visualiser dans l’onglet visualisation
sous format table.
1
Tiré d’une étude existante (Rapport Technique N° 1 – 2005 & 2006 ; GEeau)

Formation ArcGIS / Exercice final144

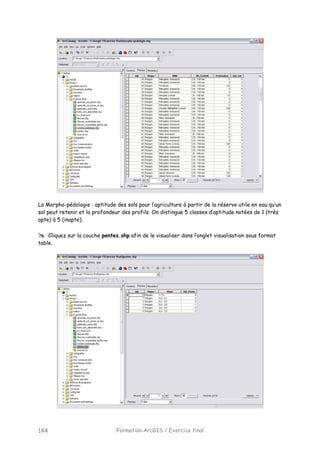

La Morpho-pédologie : aptitude des sols pour l’agriculture à partir de la réserve utile en eau qu’un
sol peut retenir et la profondeur des profils. On distingue 5 classes d’aptitude notées de 1 (très
apte) à 5 (inapte).
Cliquez sur la couche pentes.shp afin de le visualiser dans l’onglet visualisation sous format
table.

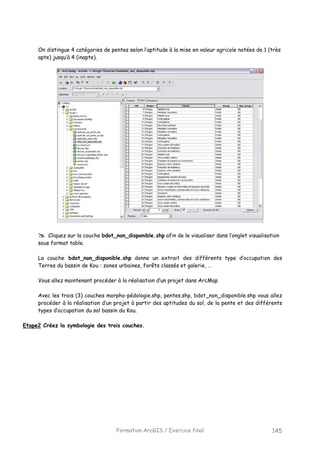

On distingue 4 catégories de pentes selon l’aptitude à la mise en valeur agricole notées de 1 (très
apte) jusqu’à 4 (inapte).
Cliquez sur la couche bdot_non_disponible.shp afin de le visualiser dans l’onglet visualisation
sous format table.
La couche bdot_non_disponible.shp donne un extrait des différents type d’occupation des
Terres du bassin de Kou : zones urbaines, forêts classés et galerie, …
Vous allez maintenant procéder à la réalisation d’un projet dans ArcMap
Avec les trois (3) couches morpho-pédologie.shp, pentes.shp, bdot_non_disponible.shp vous allez
procéder à la réalisation d’un projet à partir des aptitudes du sol, de la pente et des différents
types d’occupation du sol bassin du Kou.
Etape2 Créez la symbologie des trois couches.

Après avoir créé la symbologie pour ces trois couches, ouvrez ArcToolbox :
A partir de la commande Union créez un fichier de forme nommé aptitudes_union.shp
Supprimez le fichier de forme aptitudes_union.shp créé de ArcMap afin de l’ouvrir dans
ArcCatalog.
Ouvrez la table de aptitudes_union.shp puis ajoutez deux autres champs :
- ‘sol_pente’ small integer
- ‘sol_pente_ot’ text ‘20’

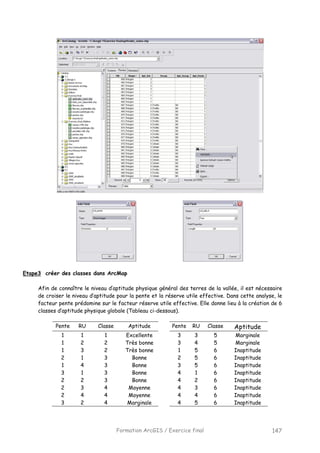

Etape3 créer des classes dans ArcMap
Afin de connaître le niveau d’aptitude physique général des terres de la vallée, il est nécessaire
de croiser le niveau d’aptitude pour la pente et la réserve utile effective. Dans cette analyse, le
facteur pente prédomine sur le facteur réserve utile effective. Elle donne lieu à la création de 6
classes d’aptitude physique globale (Tableau ci-dessous).
Pente RU Classe Aptitude Pente RU Classe Aptitude
1 1 1 Excellente 3 3 5 Marginale
1 2 2 Très bonne 3 4 5 Marginale
1 3 2 Très bonne 1 5 6 Inaptitude
2 1 3 Bonne 2 5 6 Inaptitude
2 3 4 Moyenne 4 3 6 Inaptitude
2 4 4 Moyenne 4 4 6 Inaptitude
3 2 4 Marginale 4 5 6 Inaptitude

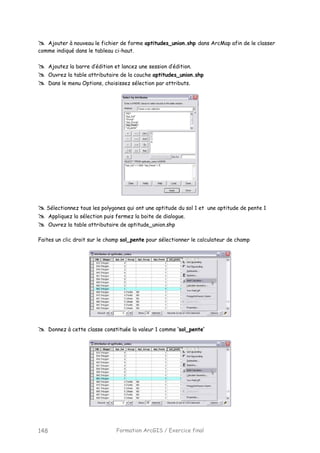

Ajouter à nouveau le fichier de forme aptitudes_union.shp dans ArcMap afin de le classer
comme indiqué dans le tableau ci-haut.
Ajoutez la barre d’édition et lancez une session d’édition.
Ouvrez la table attributaire de la couche aptitudes_union.shp
Dans le menu Options, choisissez sélection par attributs.
Sélectionnez tous les polygones qui ont une aptitude du sol 1 et une aptitude de pente 1
Appliquez la sélection puis fermez la boite de dialogue.
Ouvrez la table attributaire de aptitude_union.shp
Faites un clic droit sur le champ sol_pente pour sélectionner le calculateur de champ
Donnez à cette classe constituée la valeur 1 comme ‘sol_pente’

Vous constaterez que seulement les champs sélectionnés (classe 1) ont reçu la valeur 1.
Vous allez procéder à une nouvelle sélection afin de construire la deuxième classe.
Donnez à cette deuxième classe la valeur 2 pour ‘sol_pente’.
Sélectionnez la 3ième
classe :

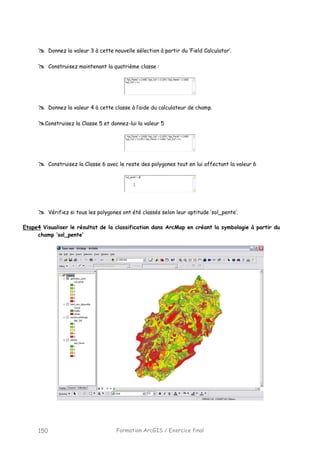

Donnez la valeur 3 à cette nouvelle sélection à partir du ‘Field Calculator’.
Construisez maintenant la quatrième classe :
Donnez la valeur 4 à cette classe à l’aide du calculateur de champ.
Construisez la Classe 5 et donnez-lui la valeur 5
Construisez la Classe 6 avec le reste des polygones tout en lui affectant la valeur 6
Vérifiez si tous les polygones ont été classés selon leur aptitude ‘sol_pente’.
Etape4 Visualiser le résultat de la classification dans ArcMap en créant la symbologie à partir du
champ ‘sol_pente’

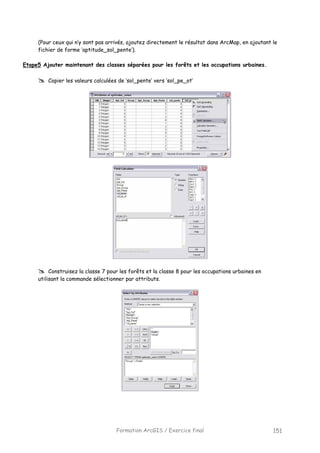

(Pour ceux qui n’y sont pas arrivés, ajoutez directement le résultat dans ArcMap, en ajoutant le
fichier de forme ‘aptitude_sol_pente’).
Etape5 Ajouter maintenant des classes séparées pour les forêts et les occupations urbaines.
Copier les valeurs calculées de ‘sol_pente’ vers ‘sol_pe_ot’
Construisez la classe 7 pour les forêts et la classe 8 pour les occupations urbaines en
utilisant la commande sélectionner par attributs.

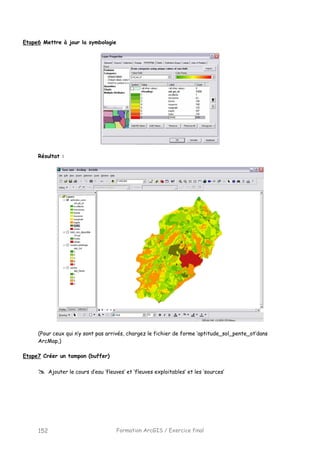

Etape6 Mettre à jour la symbologie
Résultat :
(Pour ceux qui n’y sont pas arrivés, chargez le fichier de forme ‘aptitude_sol_pente_ot’dans
ArcMap,)
Etape7 Créer un tampon (buffer)
Ajouter le cours d’eau ‘fleuves’ et ‘fleuves exploitables’ et les ‘sources’

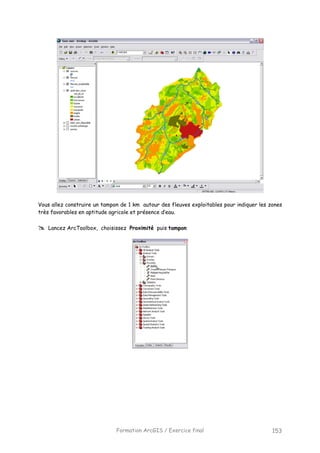

Vous allez construire un tampon de 1 km autour des fleuves exploitables pour indiquer les zones
très favorables en aptitude agricole et présence d’eau.
Lancez ArcToolbox, choisissez Proximité puis tampon

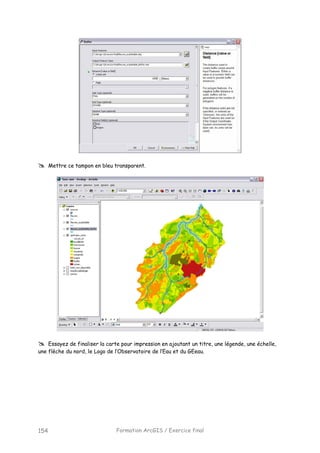

Mettre ce tampon en bleu transparent.
Essayez de finaliser la carte pour impression en ajoutant un titre, une légende, une échelle,
une flèche du nord, le Logo de l’Observatoire de l’Eau et du GEeau.

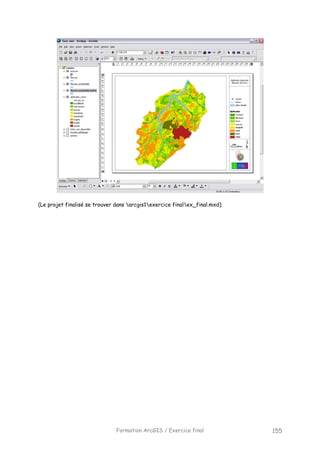

(Le projet finalisé se trouver dans arcgis1exercice finalex_final.mxd).

Formation ArcGis

Contenu connexe

Tendances

En vedette

Similaire à Formation ArcGis

Dernier

Formation ArcGis
