1. Facilitateur: M. YOUSSOUPHA MBODJI
Ingénieur en Développement Local,
Spécialiste des SIG
DU 09FEVRIER AU 17 MARS 2018
Mail : pratisig@gmail.com
Web : http://www.pratisig.tk
Facebook : http://www.facebook.com/pratisig
Contact :782497342
MOINS DE MOTS POUR PLUS D’ILLUSTRATIONS

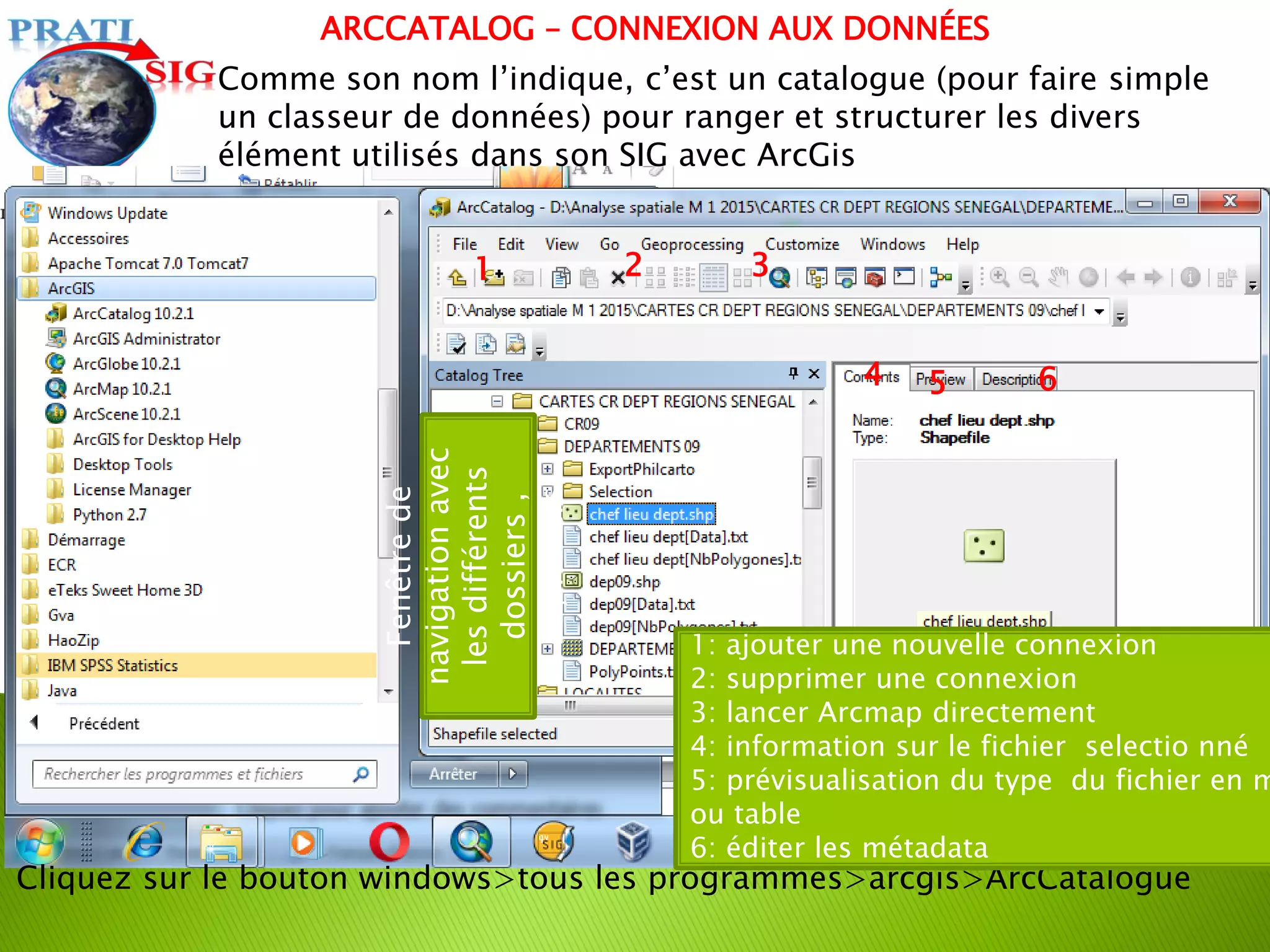

2. Comme son nom l’indique, c’est un catalogue (pour faire simple
un classeur de données) pour ranger et structurer les divers
élément utilisés dans son SIG avec ArcGis
Cliquez sur le bouton windows>tous les programmes>arcgis>ArcCatalogue
Fenêtre
de
navigation
avec
les
différents
dossiers
,
Bd,fichiers
1: ajouter une nouvelle connexion
2: supprimer une connexion
3: lancer Arcmap directement
4: information sur le fichier selectio nné
5: prévisualisation du type du fichier en m
ou table
6: éditer les métadata
1 2 3
4 5 6
ARCCATALOG – CONNEXION AUX DONNÉES

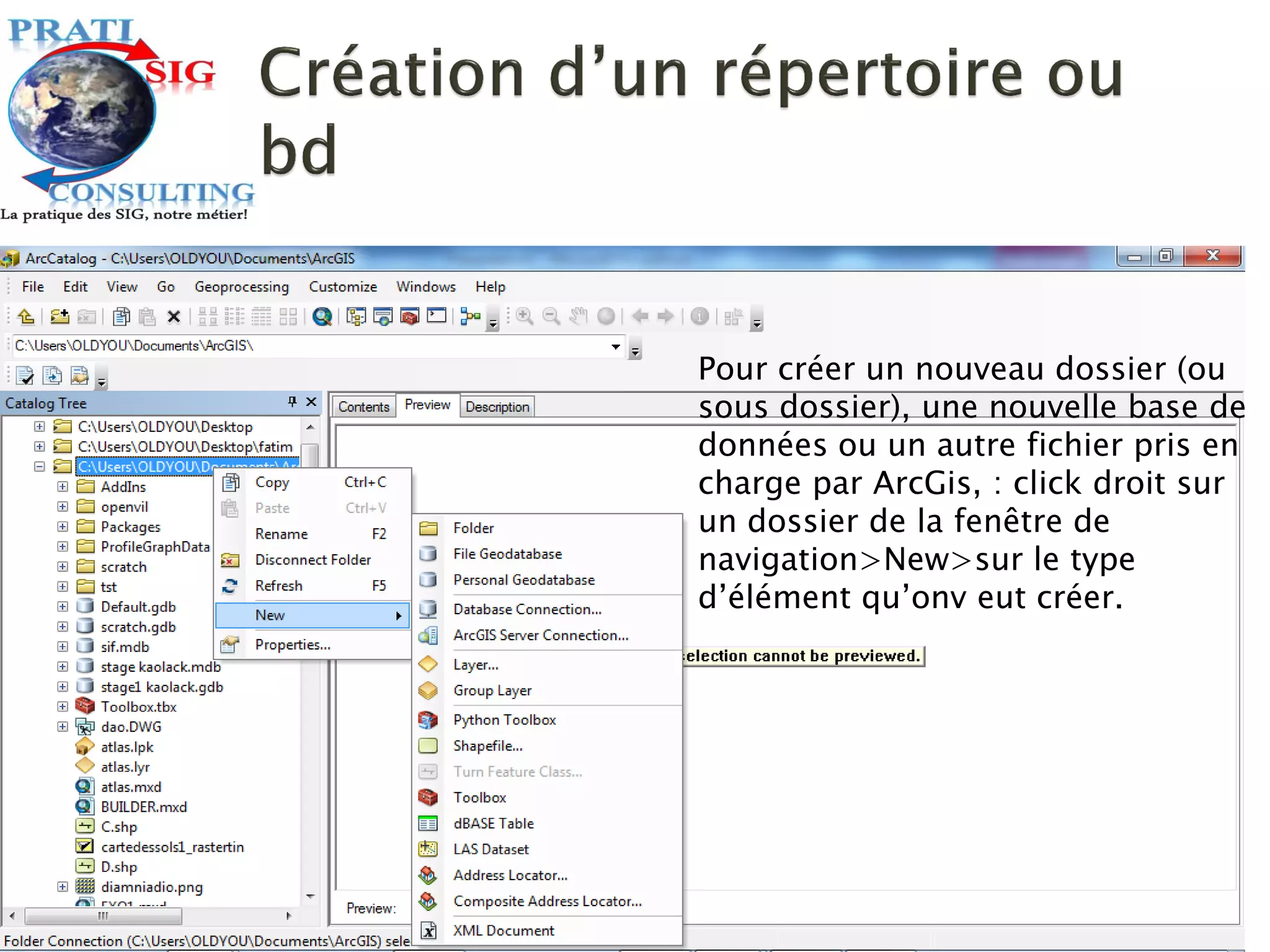

3. Pour créer un nouveau dossier (ou
sous dossier), une nouvelle base de
données ou un autre fichier pris en
charge par ArcGis, : click droit sur
un dossier de la fenêtre de
navigation>New>sur le type
d’élément qu’onv eut créer.

4. 1
4
3
2

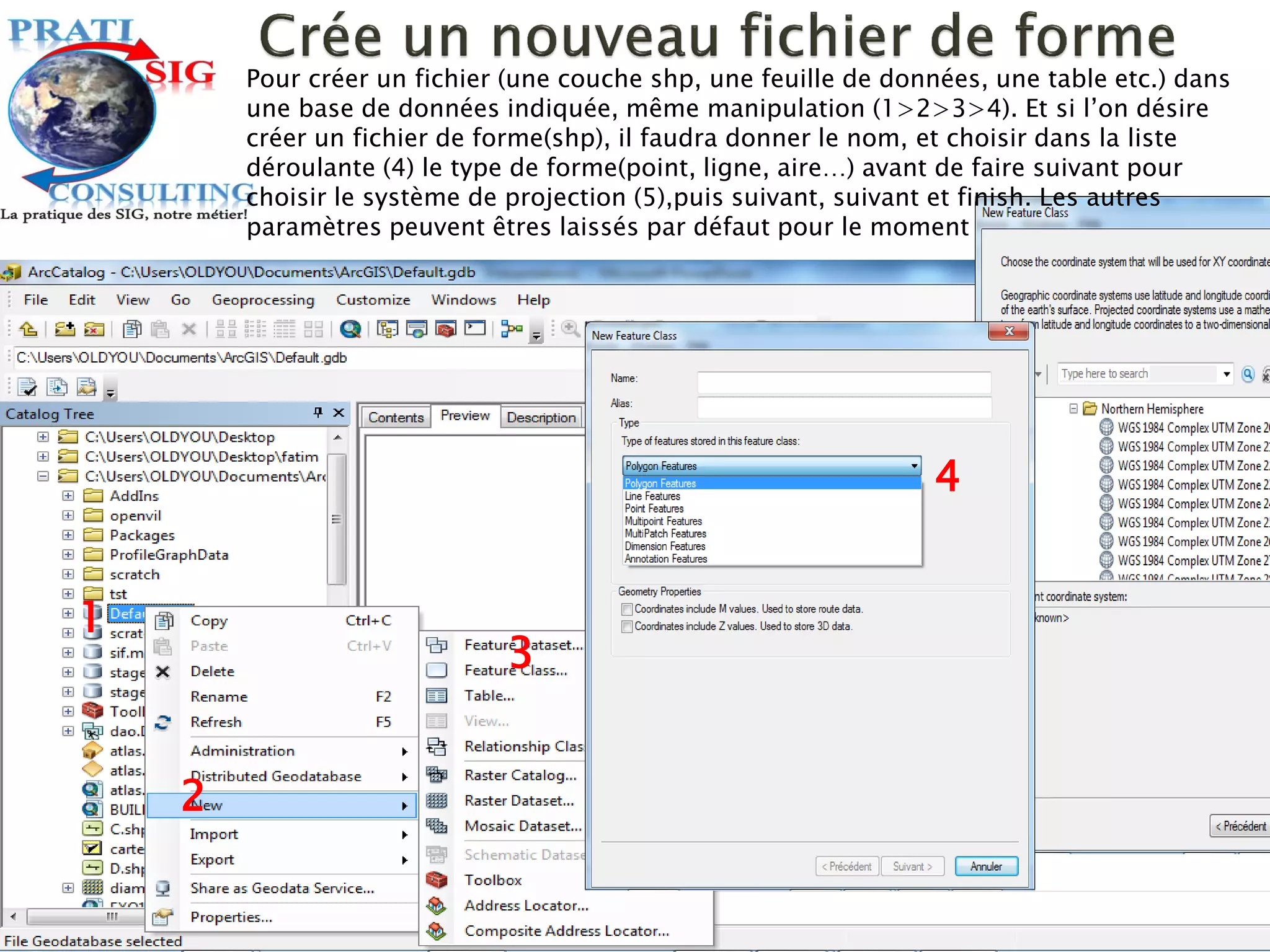

Pour créer un fichier (une couche shp, une feuille de données, une table etc.) dans
une base de données indiquée, même manipulation (1>2>3>4). Et si l’on désire
créer un fichier de forme(shp), il faudra donner le nom, et choisir dans la liste
déroulante (4) le type de forme(point, ligne, aire…) avant de faire suivant pour
choisir le système de projection (5),puis suivant, suivant et finish. Les autres
paramètres peuvent êtres laissés par défaut pour le moment

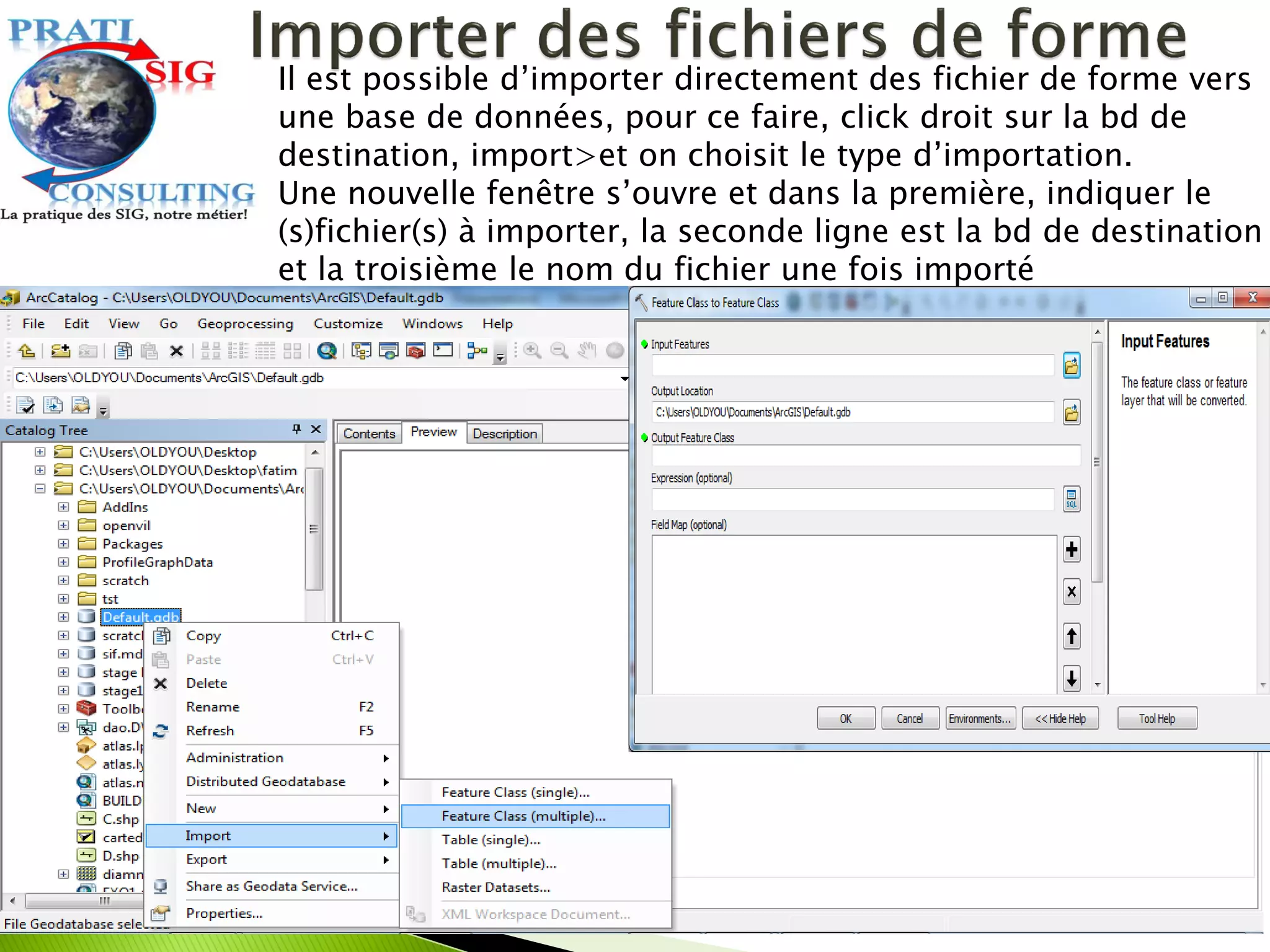

5. Il est possible d’importer directement des fichier de forme vers
une base de données, pour ce faire, click droit sur la bd de
destination, import>et on choisit le type d’importation.
Une nouvelle fenêtre s’ouvre et dans la première, indiquer le
(s)fichier(s) à importer, la seconde ligne est la bd de destination
et la troisième le nom du fichier une fois importé

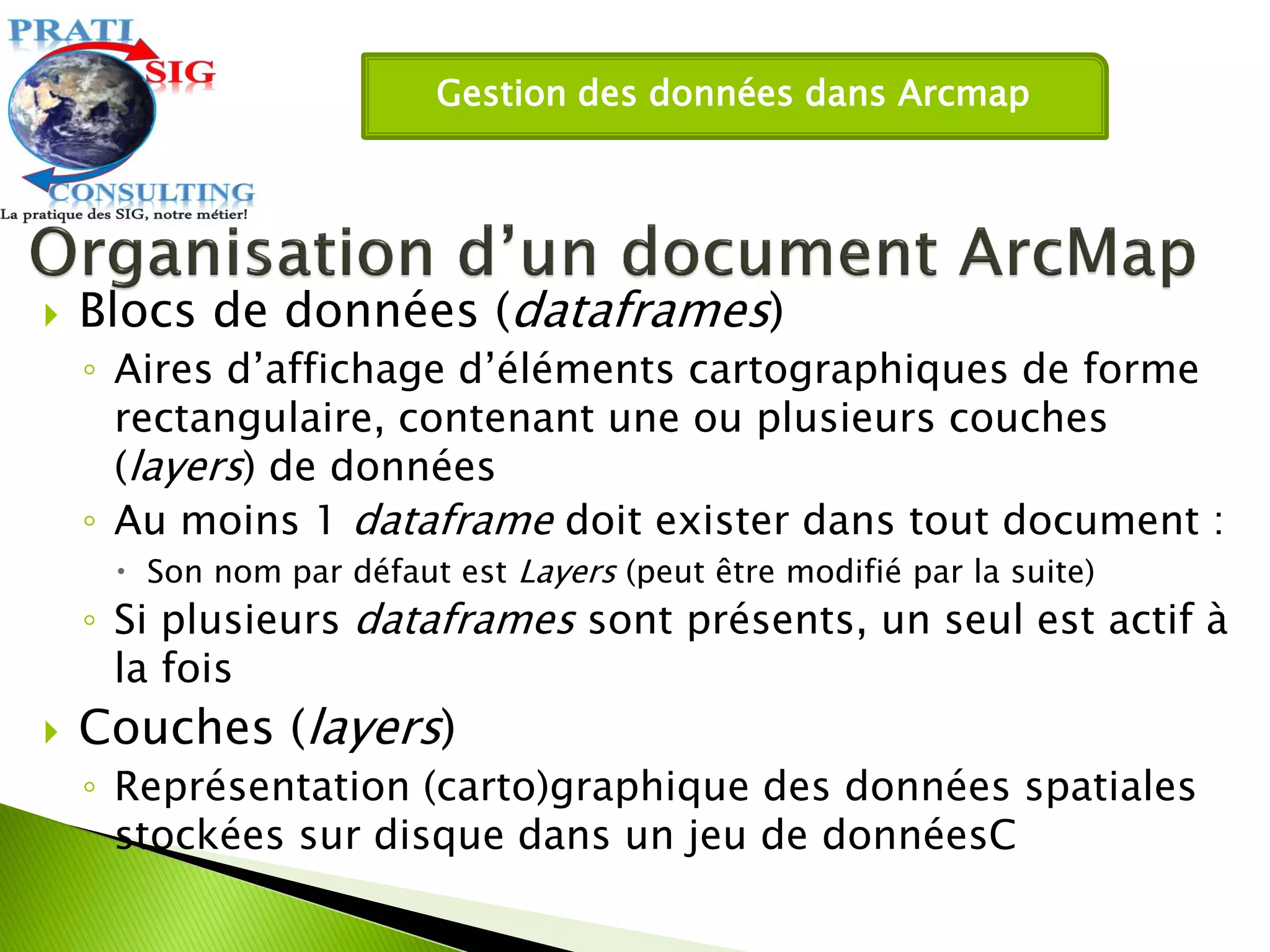

6. Gestion des données dans Arcmap
 Blocs de données (dataframes)
◦ Aires d’affichage d’éléments cartographiques de forme
rectangulaire, contenant une ou plusieurs couches
(layers) de données
◦ Au moins 1 dataframe doit exister dans tout document :
 Son nom par défaut est Layers (peut être modifié par la suite)
◦ Si plusieurs dataframes sont présents, un seul est actif à
la fois
 Couches (layers)
◦ Représentation (carto)graphique des données spatiales
stockées sur disque dans un jeu de donnéesC

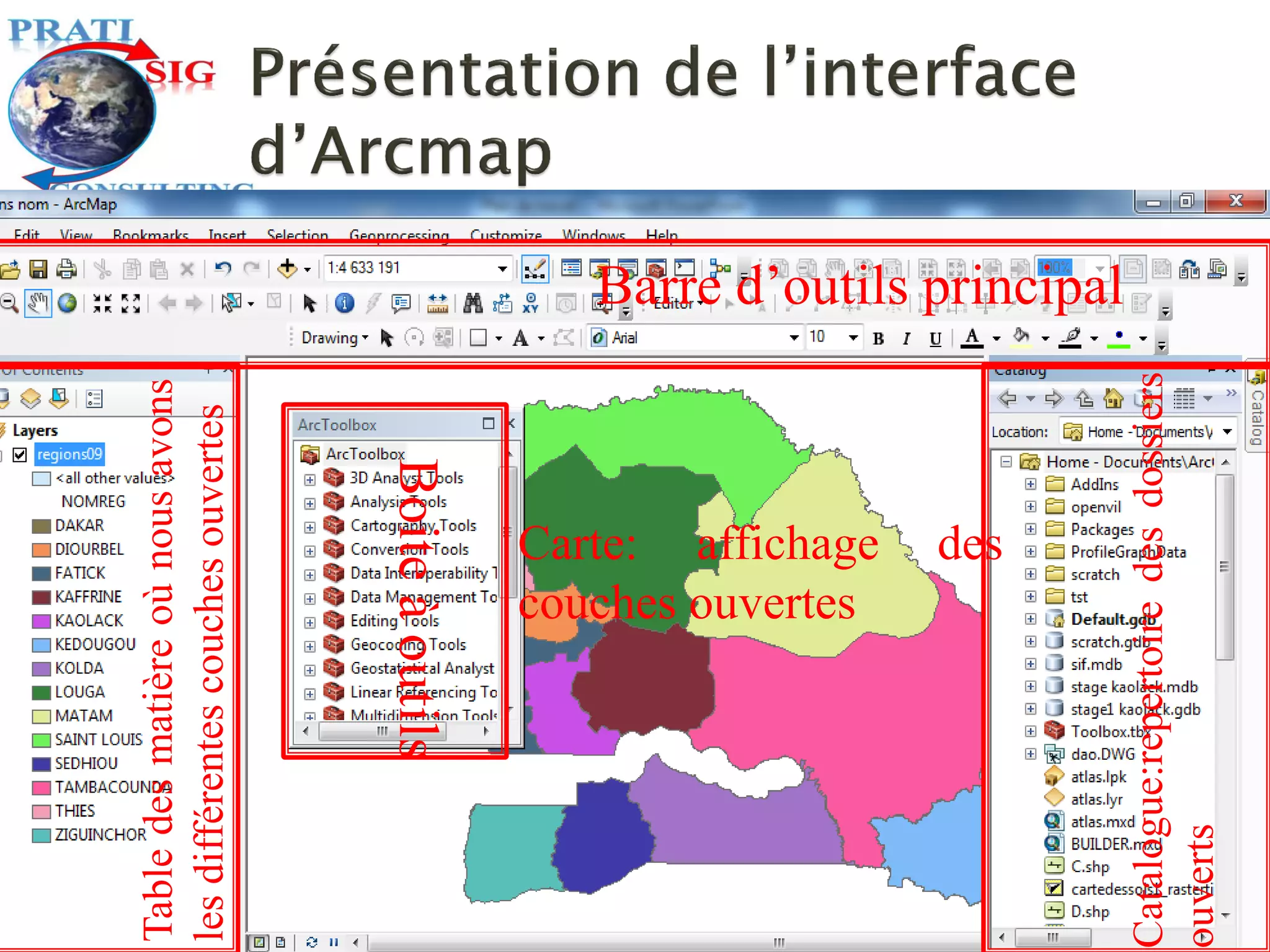

7. Table
des
matière
où
nous
avons
les
différentes
couches
ouvertes
Carte: affichage des
couches ouvertes
Boite
à
outils
Catalogue:repertoire
des
dossiers
ouverts
Barre d’outils principal

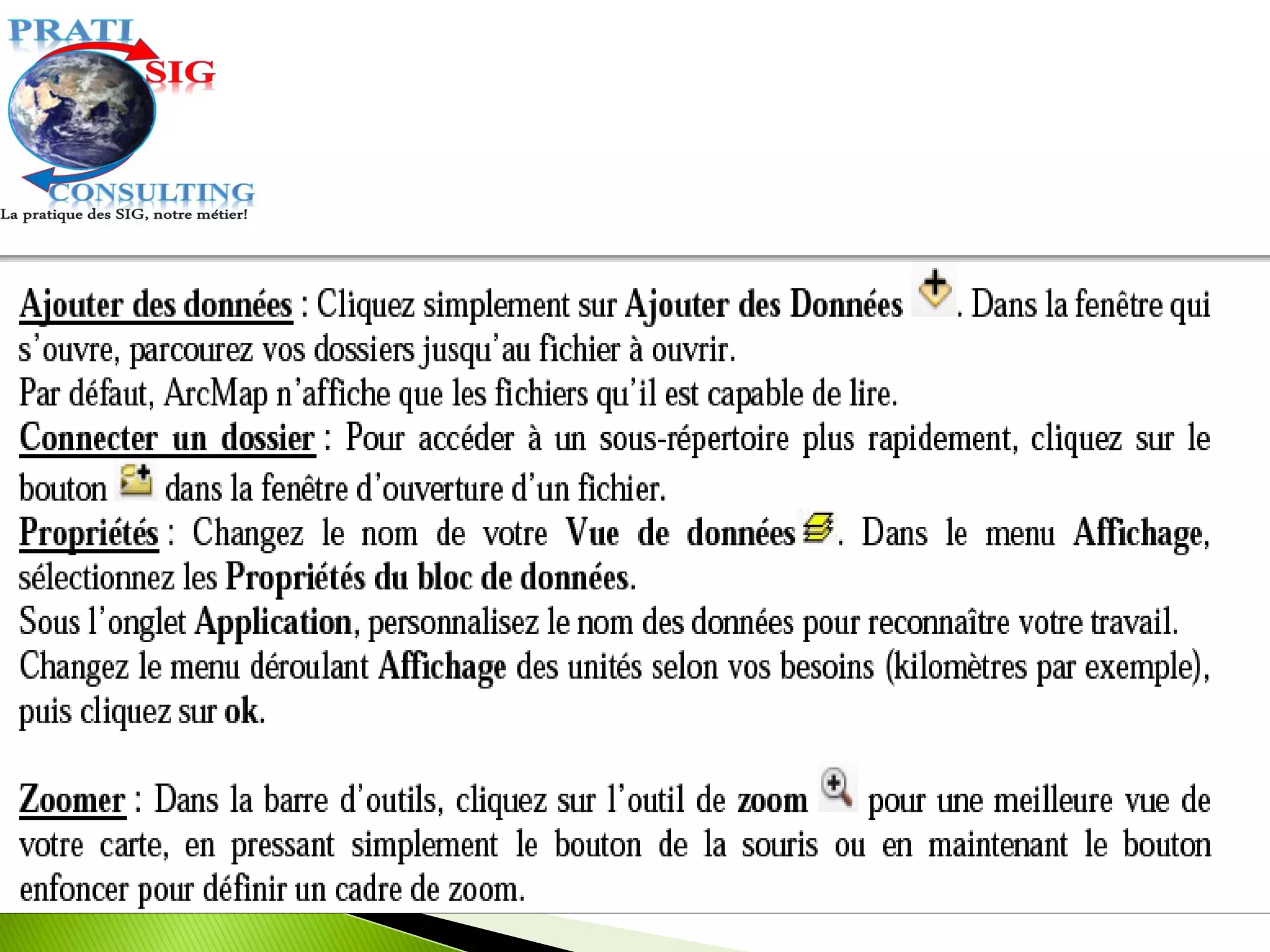

9. 1
2

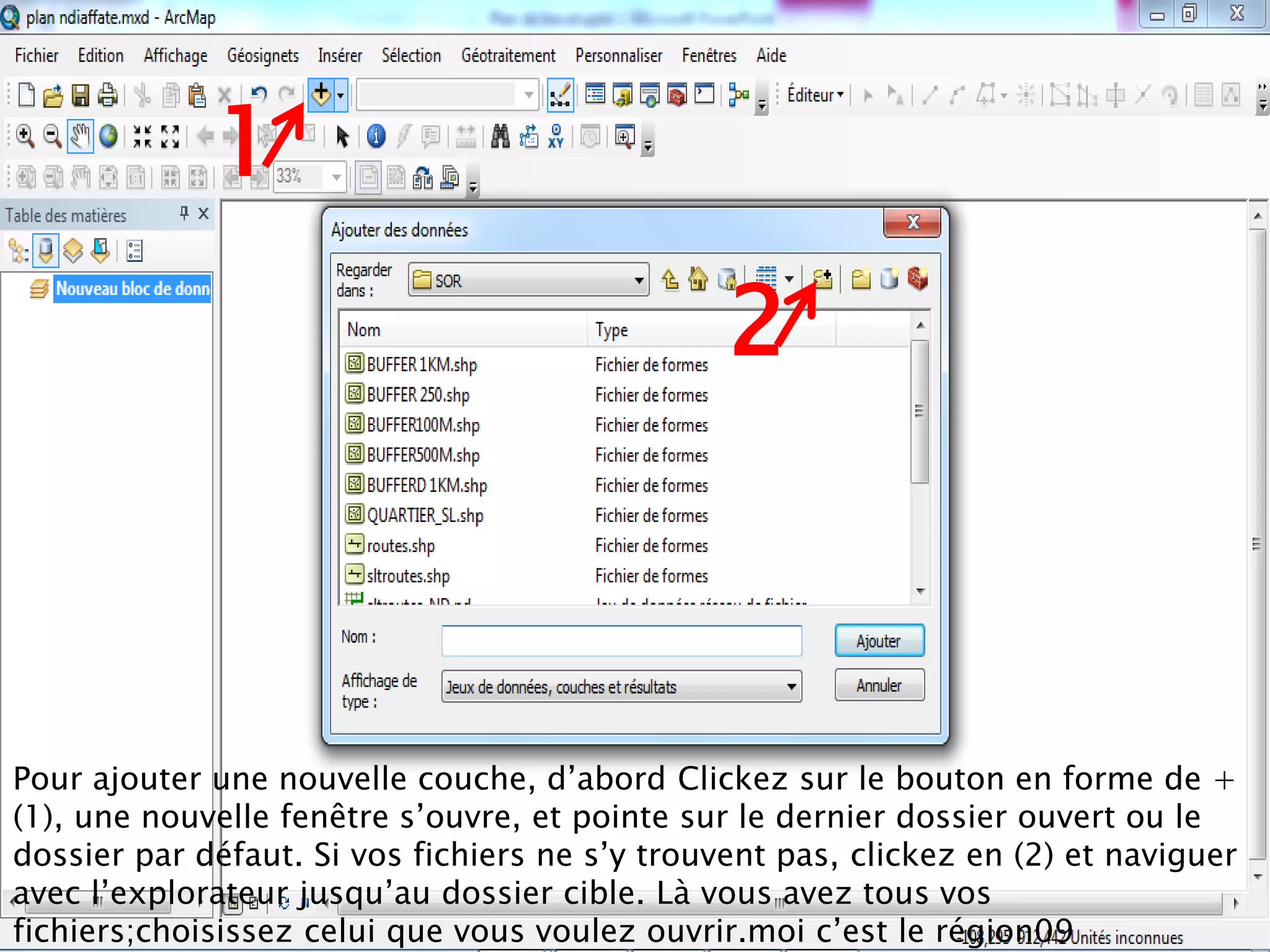

Pour ajouter une nouvelle couche, d’abord Clickez sur le bouton en forme de +
(1), une nouvelle fenêtre s’ouvre, et pointe sur le dernier dossier ouvert ou le
dossier par défaut. Si vos fichiers ne s’y trouvent pas, clickez en (2) et naviguer
avec l’explorateur jusqu’au dossier cible. Là vous avez tous vos
fichiers;choisissez celui que vous voulez ouvrir.moi c’est le région09

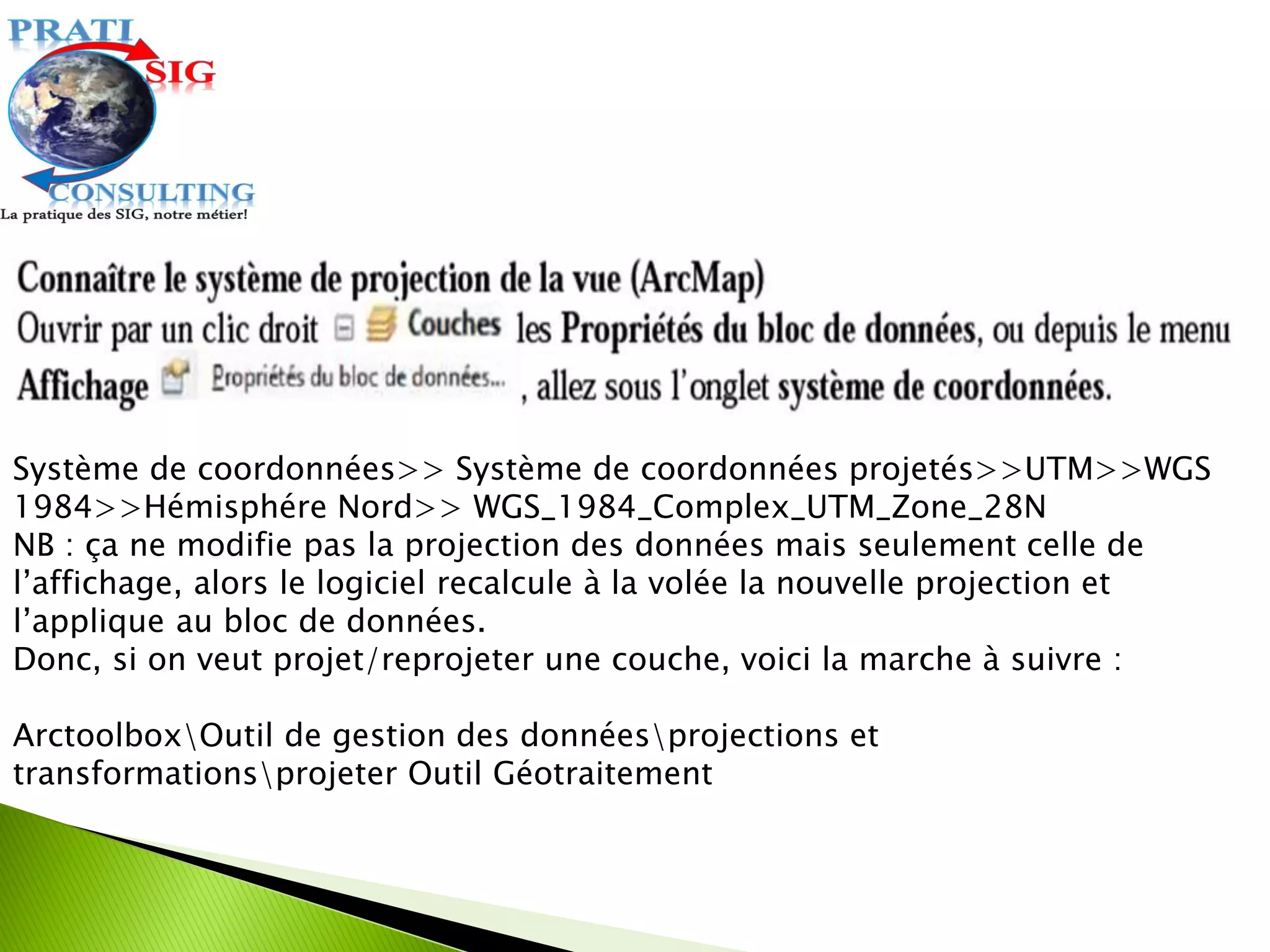

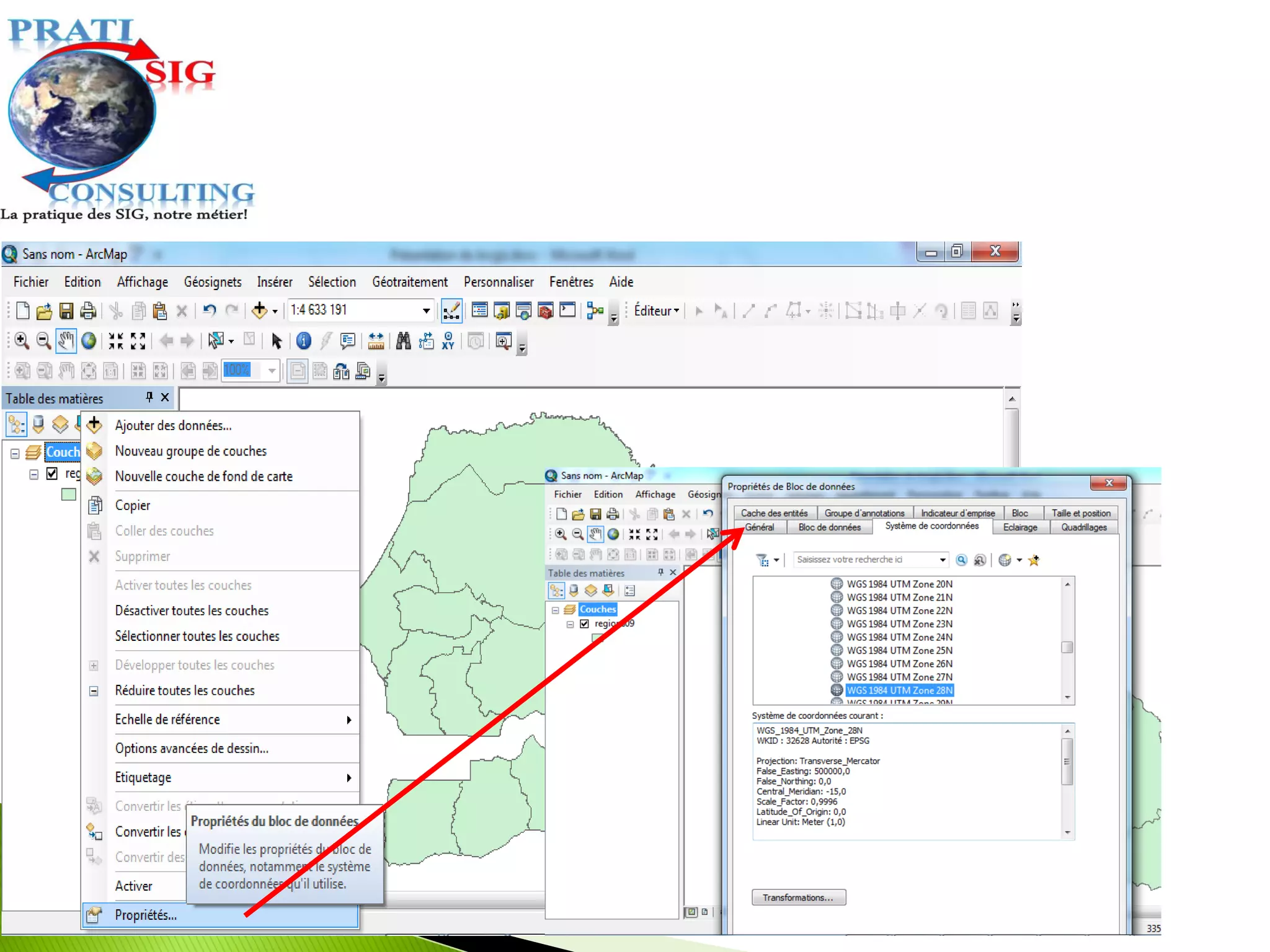

11. Système de coordonnées>> Système de coordonnées projetés>>UTM>>WGS
1984>>Hémisphére Nord>> WGS_1984_Complex_UTM_Zone_28N
NB : ça ne modifie pas la projection des données mais seulement celle de
l’affichage, alors le logiciel recalcule à la volée la nouvelle projection et
l’applique au bloc de données.
Donc, si on veut projet/reprojeter une couche, voici la marche à suivre :
ArctoolboxOutil de gestion des donnéesprojections et
transformationsprojeter Outil Géotraitement

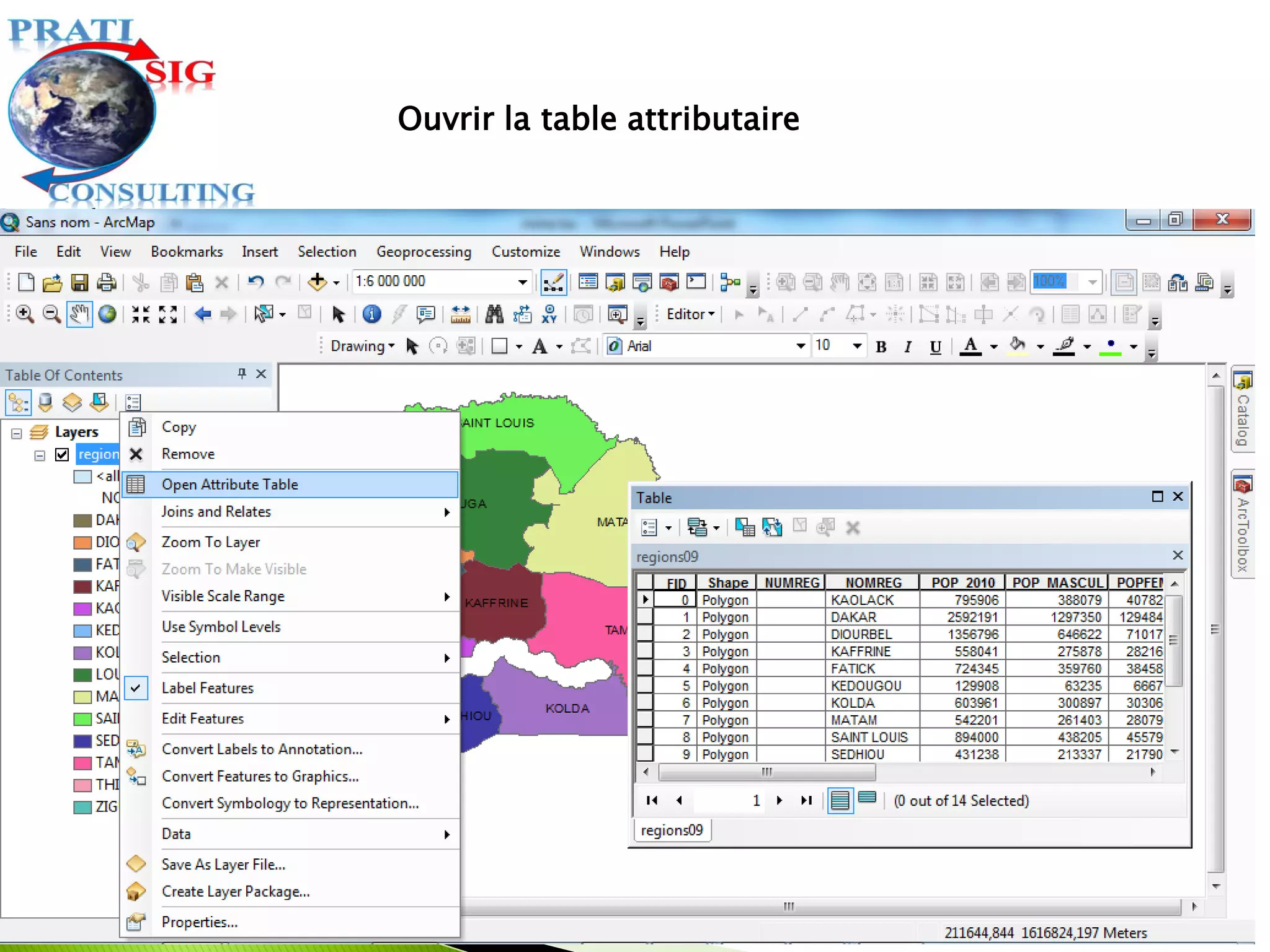

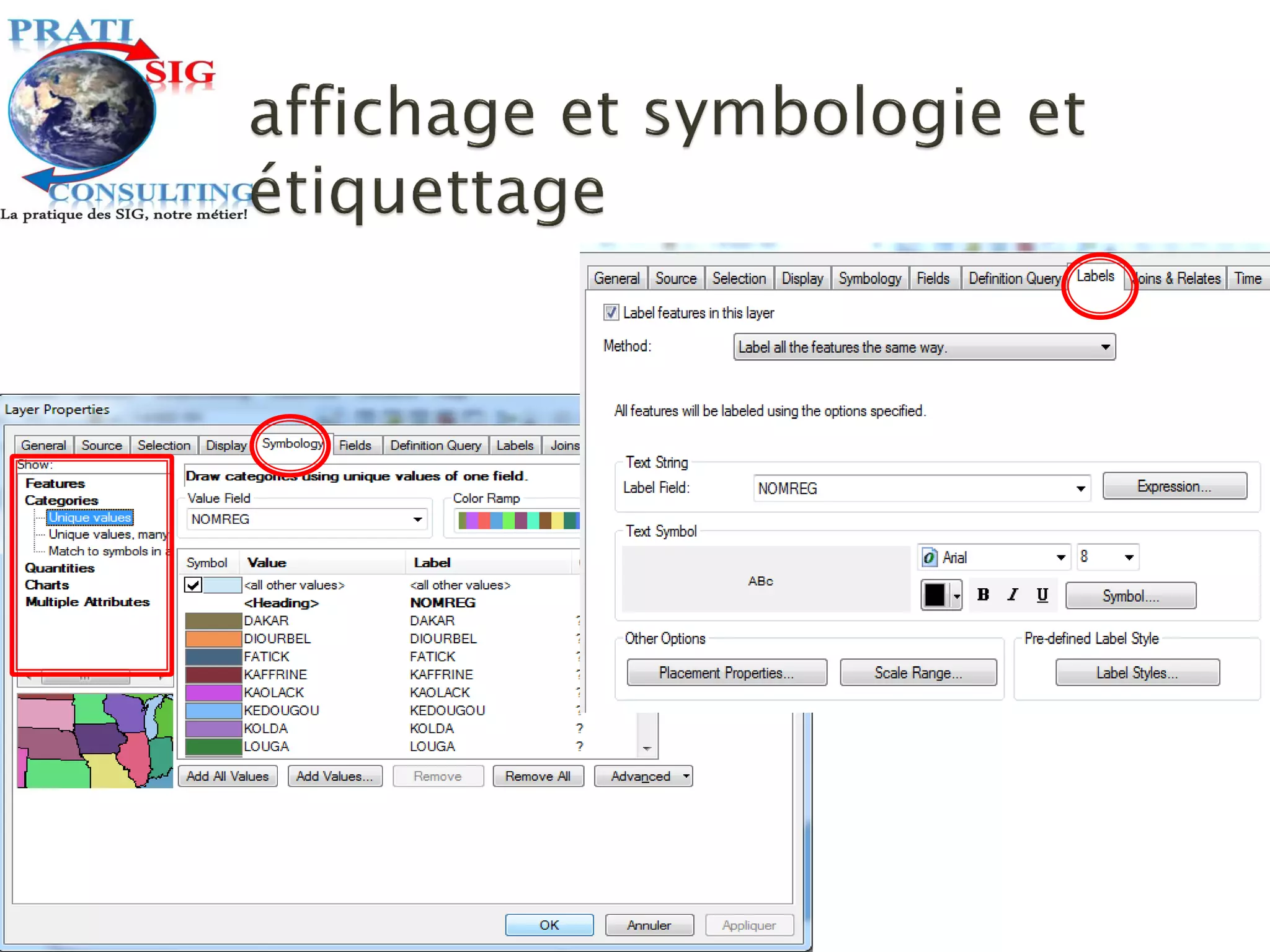

13. Ouvrir la table attributaire

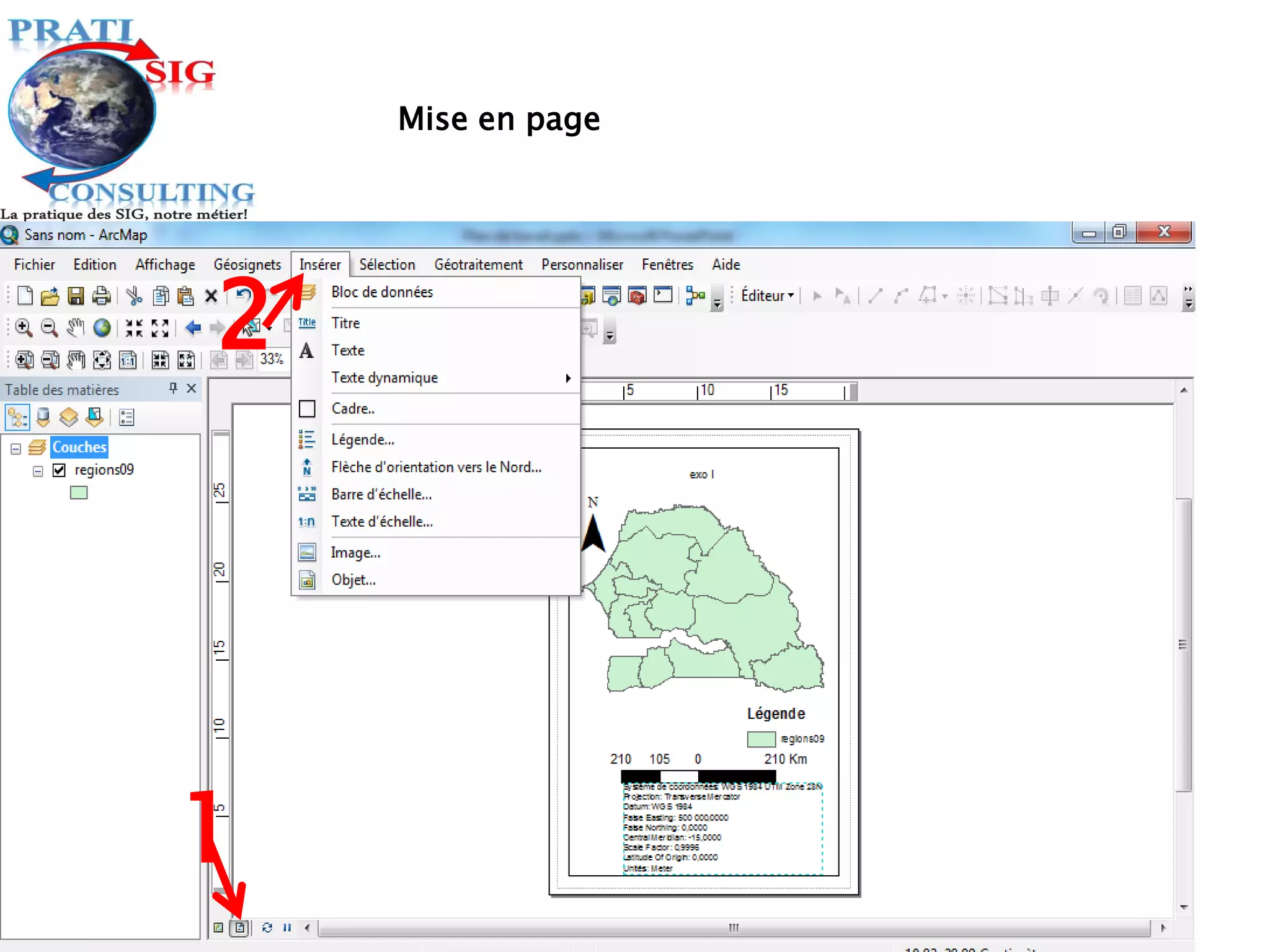

14. 1
2
Mise en page

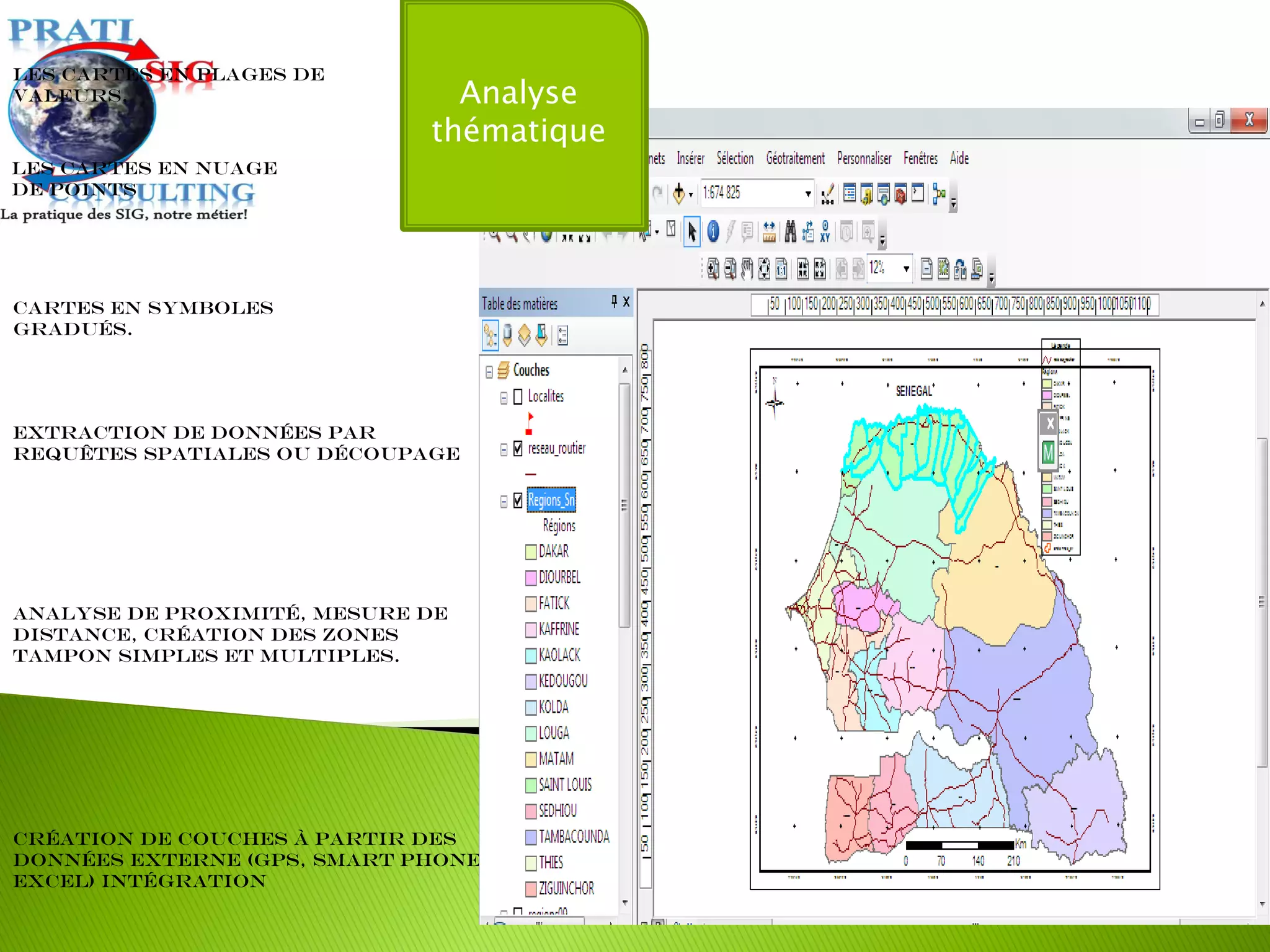

15. Extraction de données par
requêtes spatiales ou découpage
Les cartes en plages de
valeurs.
Cartes en symboles
gradués.
Les cartes en nuage
de points
Analyse de proximité, mesure de
distance, création des zones
tampon simples et multiples.
Création de couches à partir des
données externe (GPS, Smart Phone,
Excel) intégration
Analyse
thématique

16. Extraction de données par
requêtes spatiales ou découpage
Les cartes en plages de
valeurs.
Cartes en symboles
gradués.
Les cartes en nuage
de points
Analyse de proximité, mesure de
distance, création des zones
tampon simples et multiples.
Création de couches à partir des
données externe (GPS, Smart Phone,
Excel) intégration

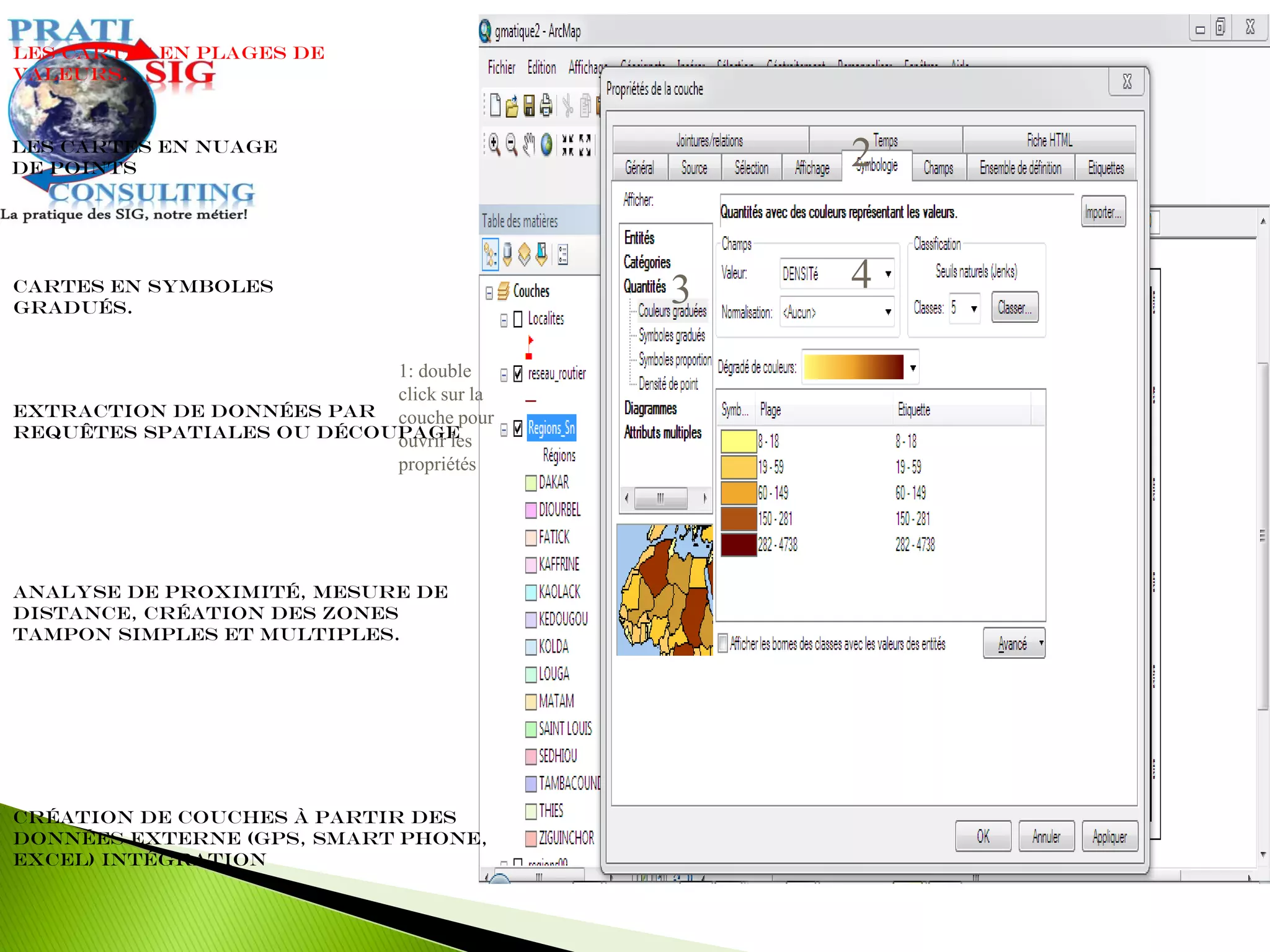

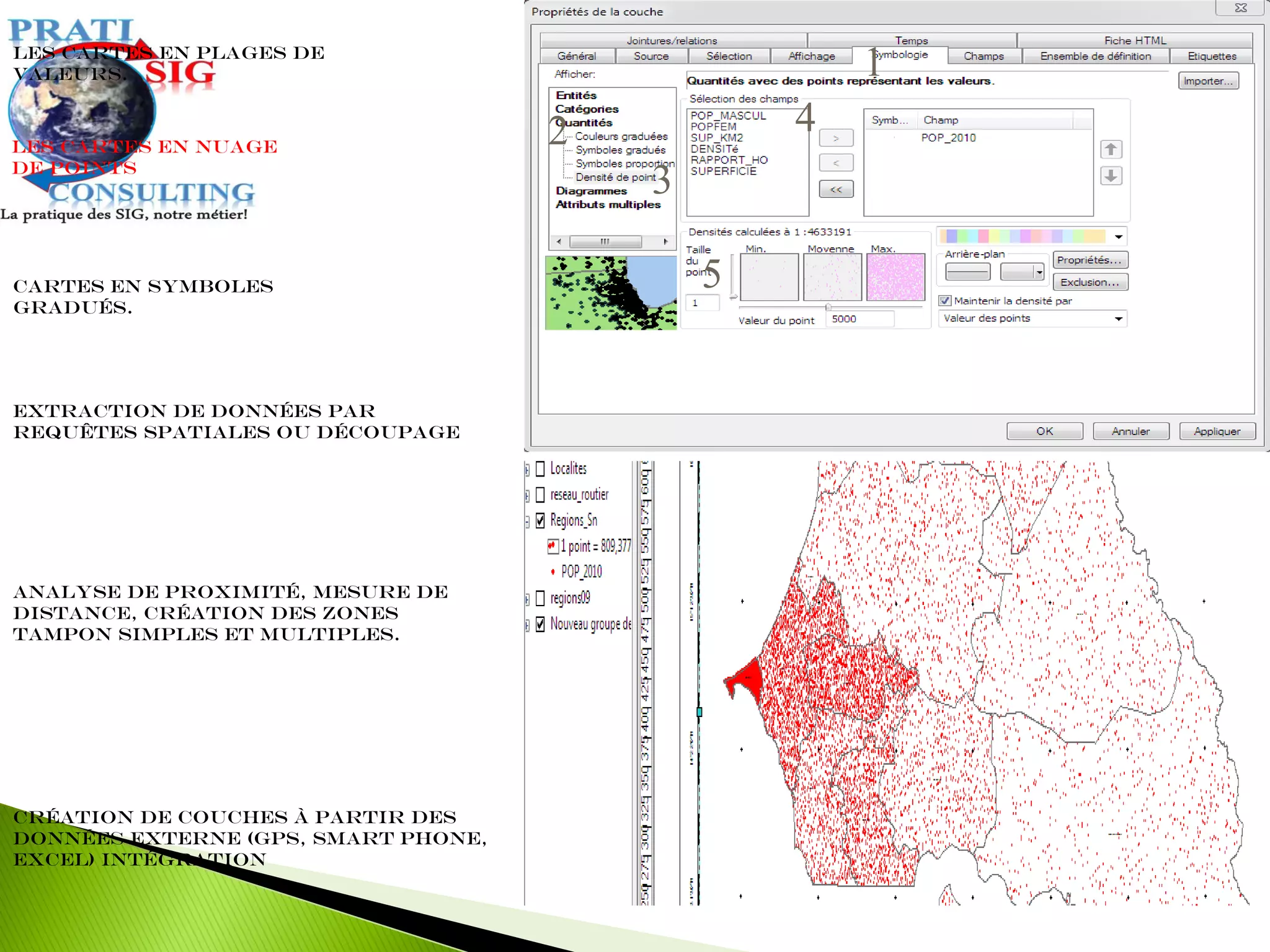

1: double
click sur la
couche pour
ouvrir les
propriétés
2
3 4

17. Extraction de données par
requêtes spatiales ou découpage
Les cartes en plages de
valeurs.
Cartes en symboles
gradués.
Les cartes en nuage
de points
Analyse de proximité, mesure de
distance, création des zones
tampon simples et multiples.
Création de couches à partir des
données externe (GPS, Smart Phone,
Excel) intégration

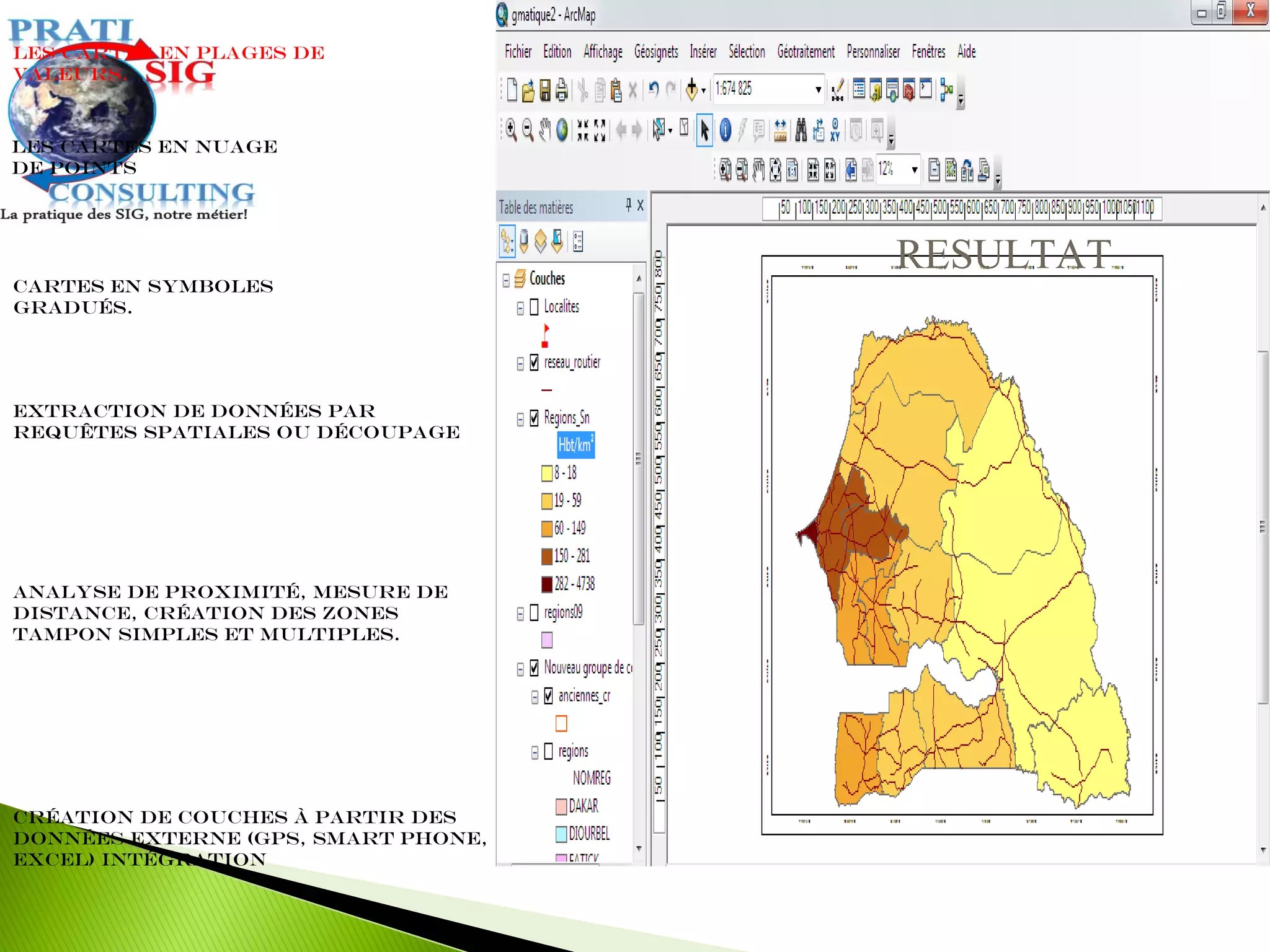

RESULTAT

18. Extraction de données par
requêtes spatiales ou découpage
Les cartes en plages de
valeurs.
Cartes en symboles
gradués.
Les cartes en nuage
de points
Analyse de proximité, mesure de
distance, création des zones
tampon simples et multiples.
Création de couches à partir des
données externe (GPS, Smart Phone,
Excel) intégration
1
2
3
4
5

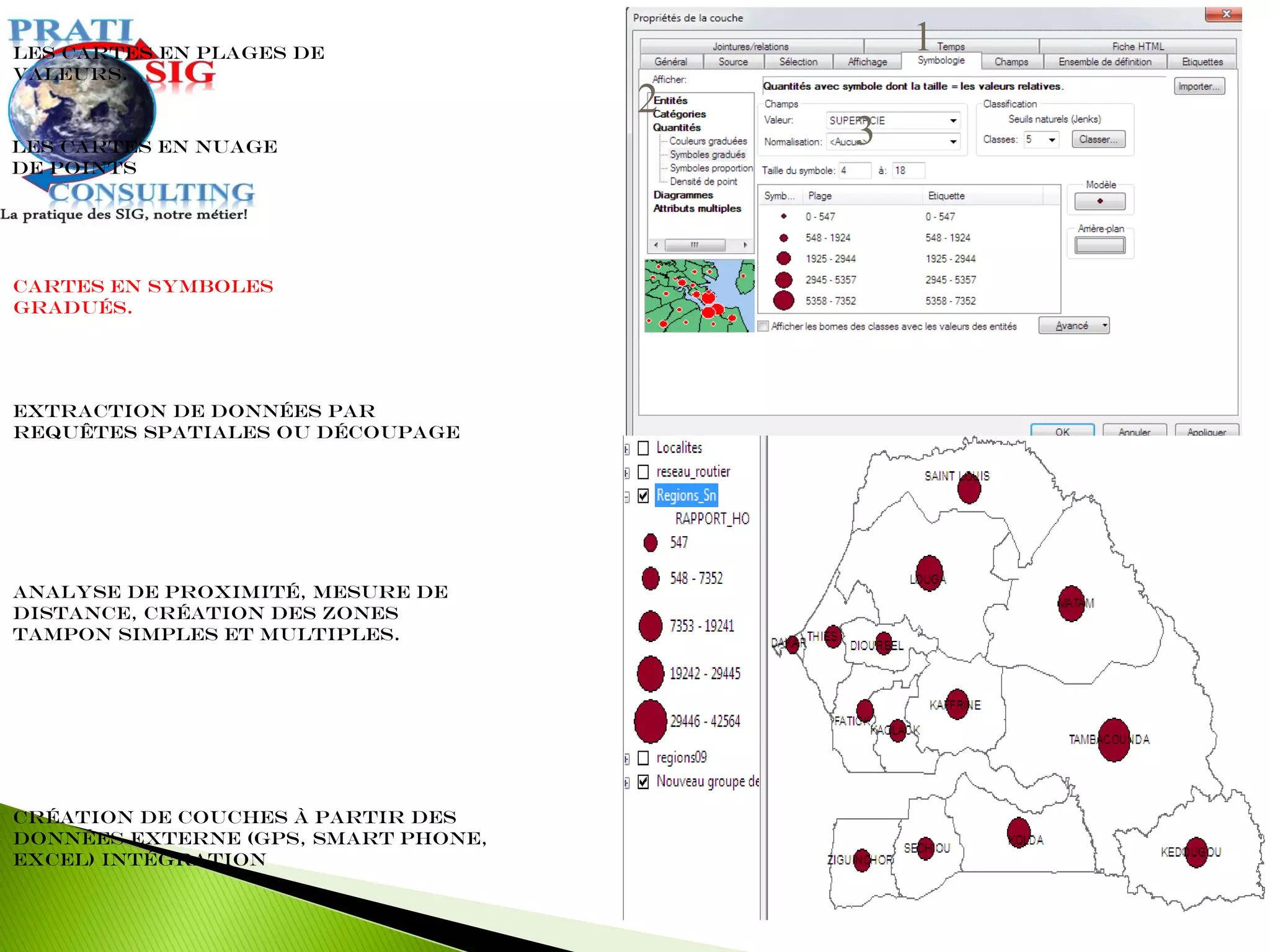

19. Extraction de données par
requêtes spatiales ou découpage
Les cartes en plages de
valeurs.
Cartes en symboles
gradués.
Les cartes en nuage
de points
Analyse de proximité, mesure de
distance, création des zones
tampon simples et multiples.
Création de couches à partir des
données externe (GPS, Smart Phone,
Excel) intégration
1
2
3

20. 1
2
3
4
5
6

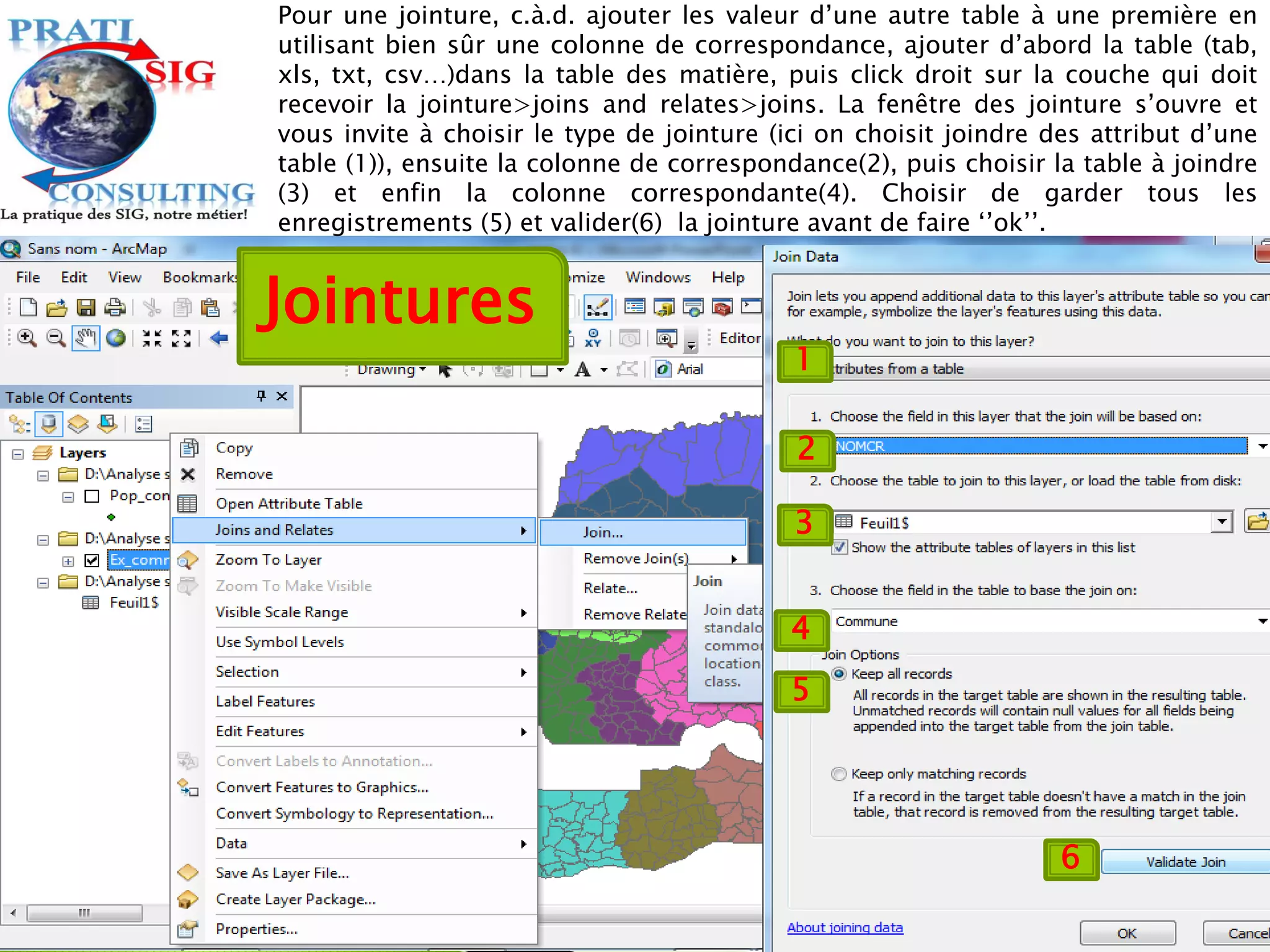

Pour une jointure, c.à.d. ajouter les valeur d’une autre table à une première en
utilisant bien sûr une colonne de correspondance, ajouter d’abord la table (tab,
xls, txt, csv…)dans la table des matière, puis click droit sur la couche qui doit
recevoir la jointure>joins and relates>joins. La fenêtre des jointure s’ouvre et
vous invite à choisir le type de jointure (ici on choisit joindre des attribut d’une
table (1)), ensuite la colonne de correspondance(2), puis choisir la table à joindre
(3) et enfin la colonne correspondante(4). Choisir de garder tous les
enregistrements (5) et valider(6) la jointure avant de faire ‘’ok’’.
Jointures

21. Extraction de
données par
requêtes
spatiales ou
découpage /
Les cartes en
plages de
valeurs.
Cartes en
symboles
gradués.
Les cartes
en nuage de
points
Analyse de
proximité, mesure
de distance,
création des zones
tampon simples et
multiples.
Création de couches
à partir des données
externe (GPS, Smart
Phone, Excel)
intégration

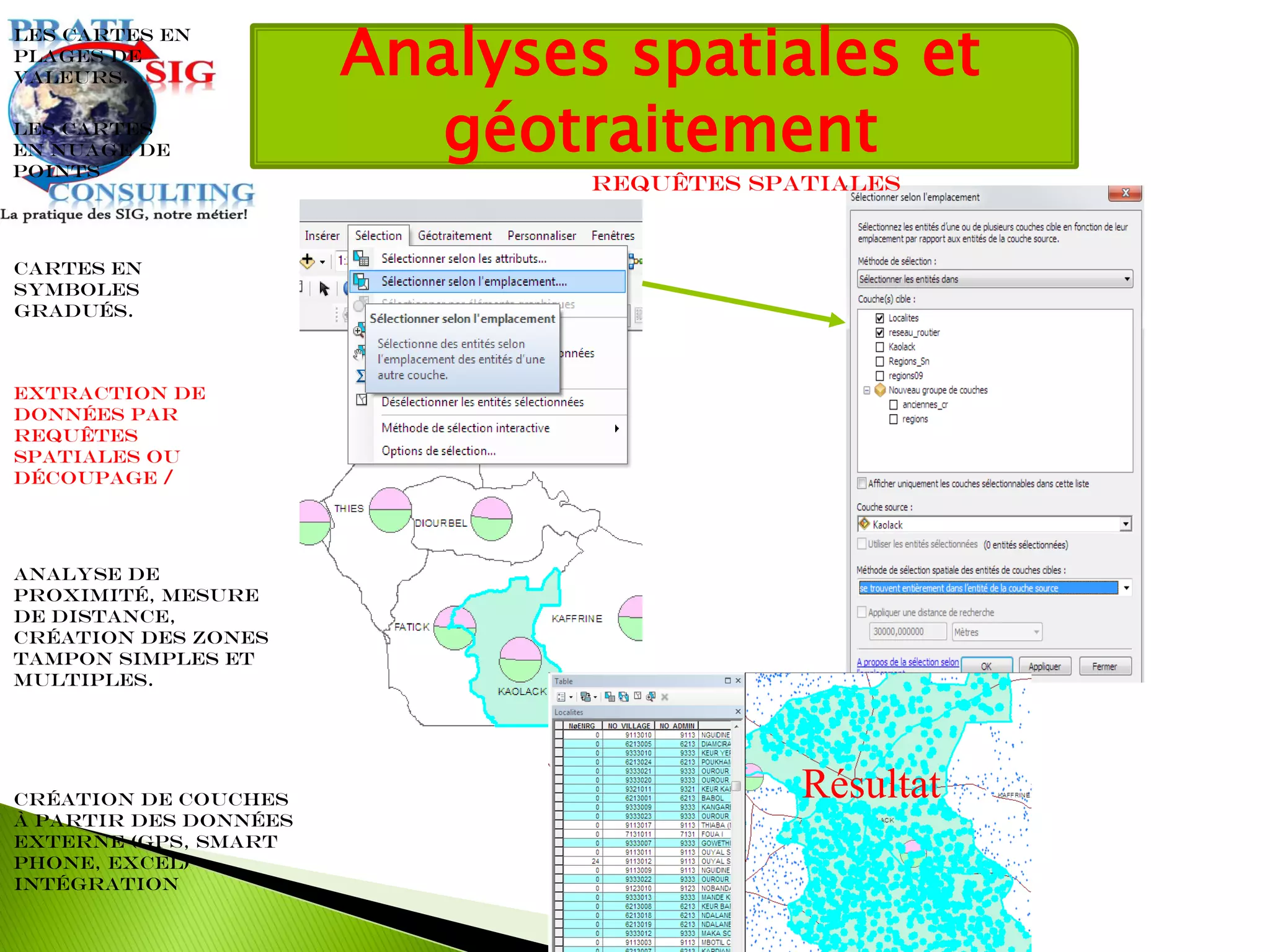

requêtes spatiales
Résultat
Analyses spatiales et
géotraitement

22. Extraction de
données par
requêtes
spatiales ou
découpage
Les cartes en
plages de
valeurs.
Cartes en
symboles
gradués.
Les cartes
en nuage de
points
Analyse de
proximité, mesure
de distance,
création des zones
tampon simples et
multiples.
Création de couches
à partir des données
externe (GPS, Smart
Phone, Excel)
intégration

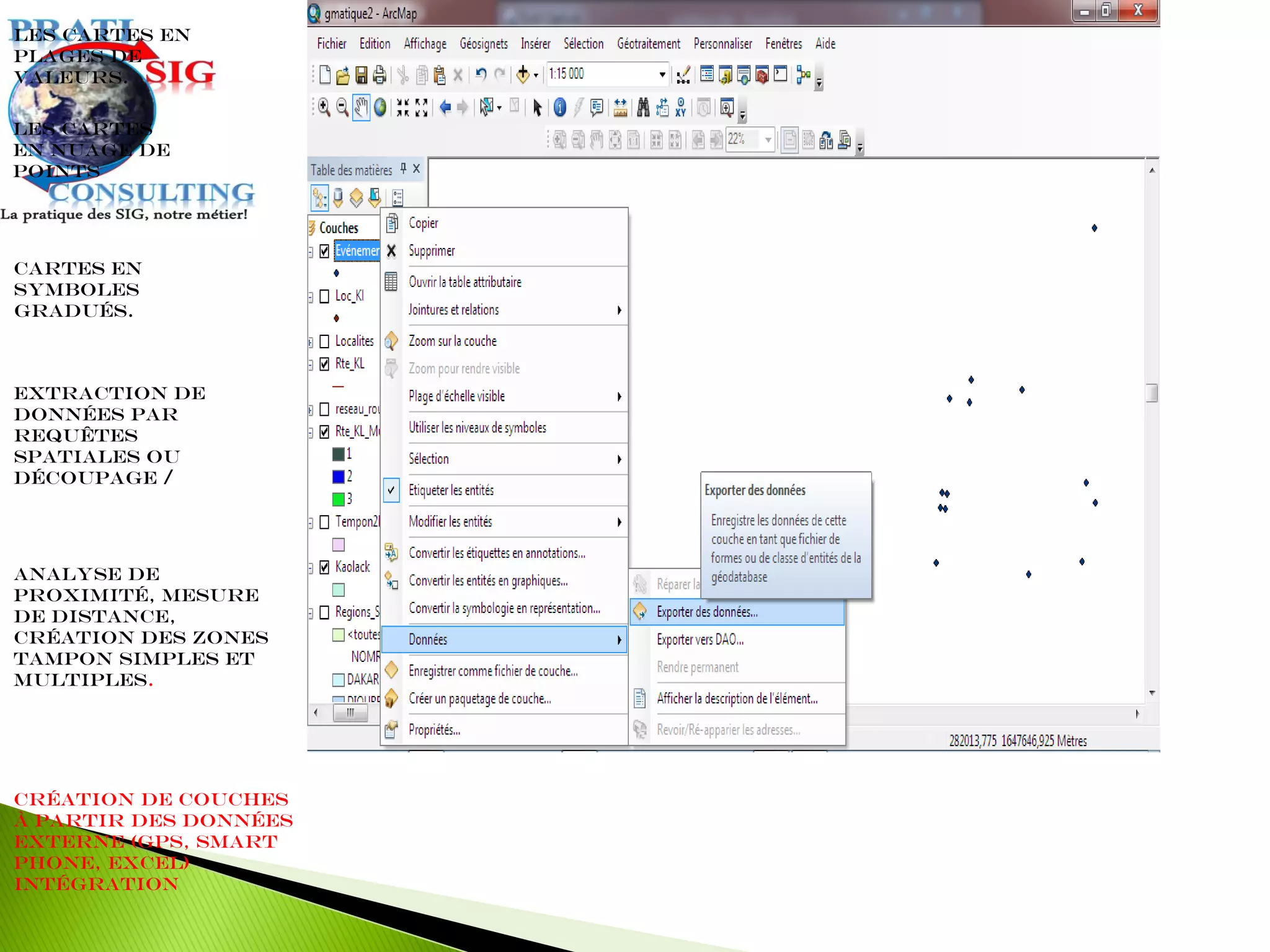

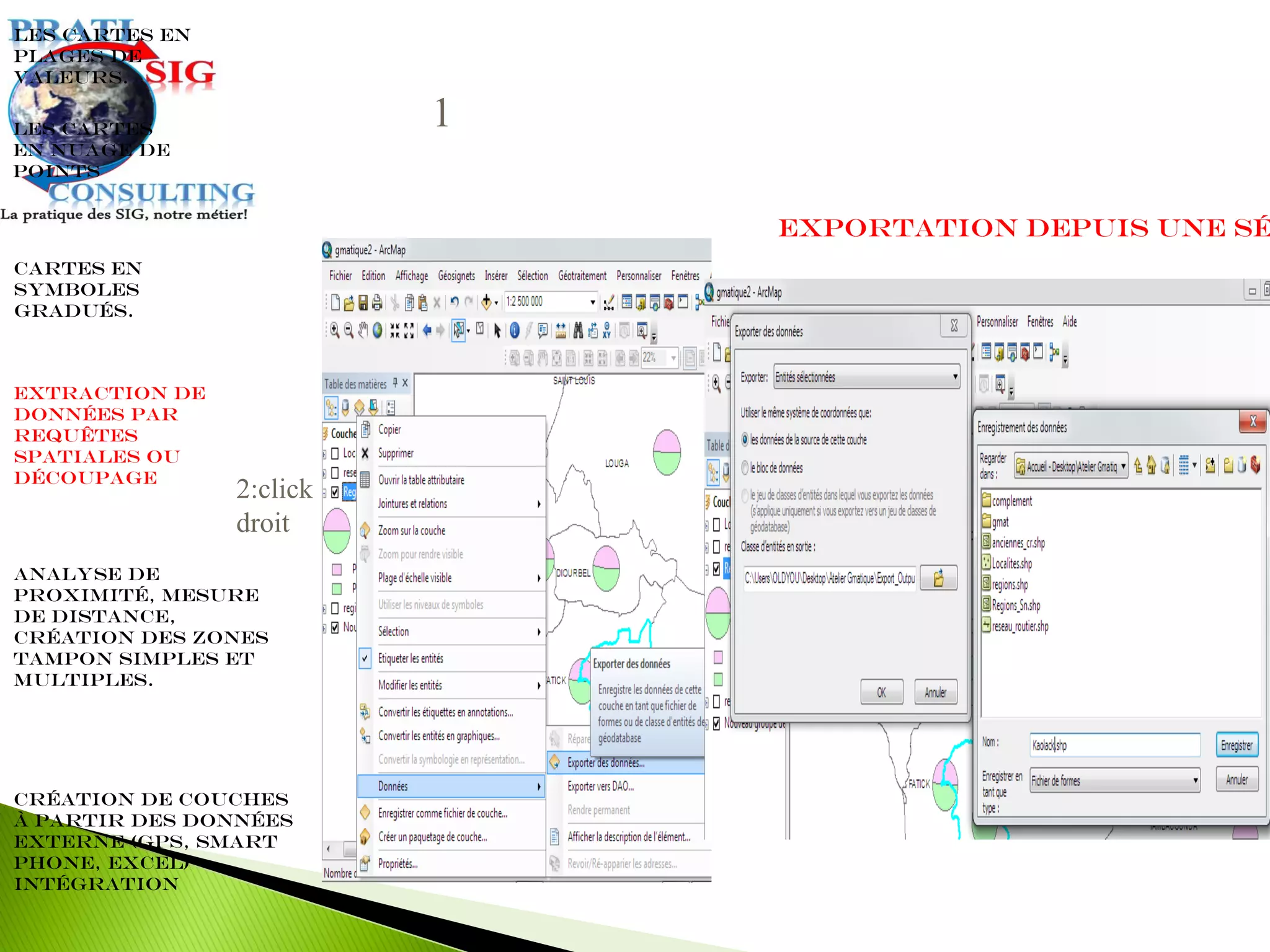

Exportation depuis une sé
1
2:click
droit

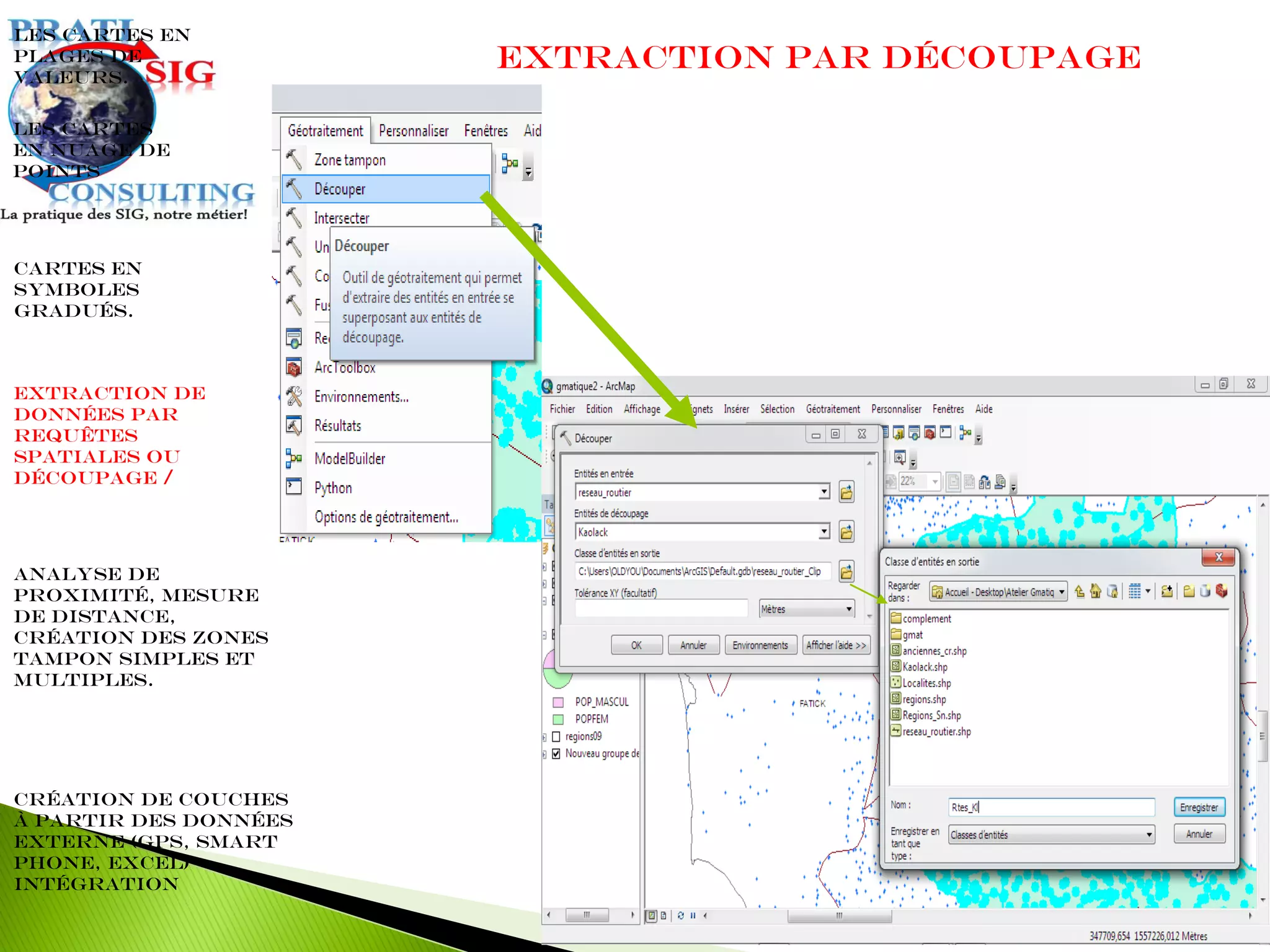

23. Extraction par découpage
Extraction de
données par
requêtes
spatiales ou
découpage /
Les cartes en
plages de
valeurs.
Cartes en
symboles
gradués.
Les cartes
en nuage de
points
Analyse de
proximité, mesure
de distance,
création des zones
tampon simples et
multiples.
Création de couches
à partir des données
externe (GPS, Smart
Phone, Excel)
intégration

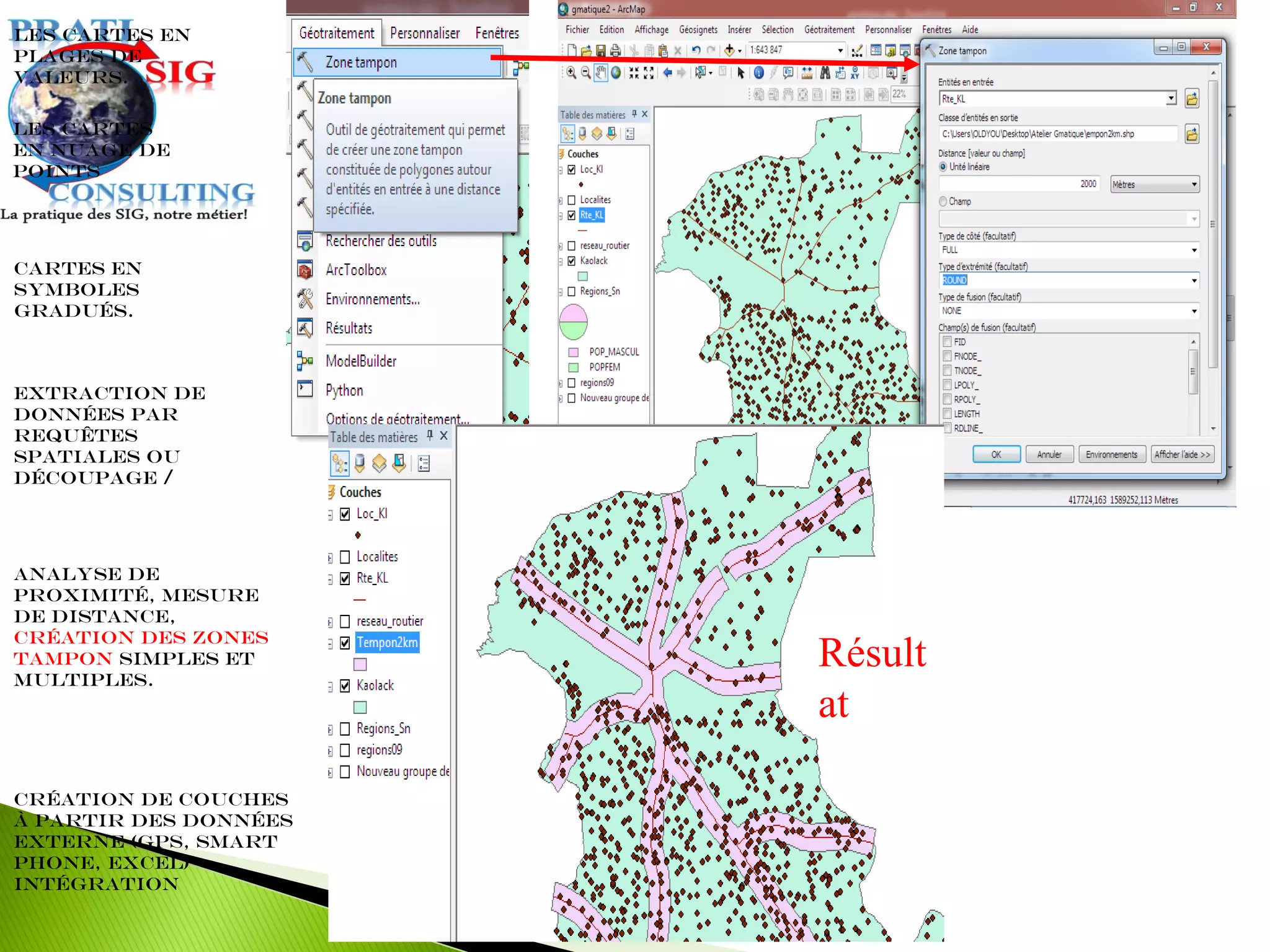

24. Extraction de
données par
requêtes
spatiales ou
découpage /
Les cartes en
plages de
valeurs.
Cartes en
symboles
gradués.
Les cartes
en nuage de
points
Analyse de
proximité, mesure
de distance,
création des zones
tampon simples et
multiples.
Création de couches
à partir des données
externe (GPS, Smart
Phone, Excel)
intégration
Résult
at

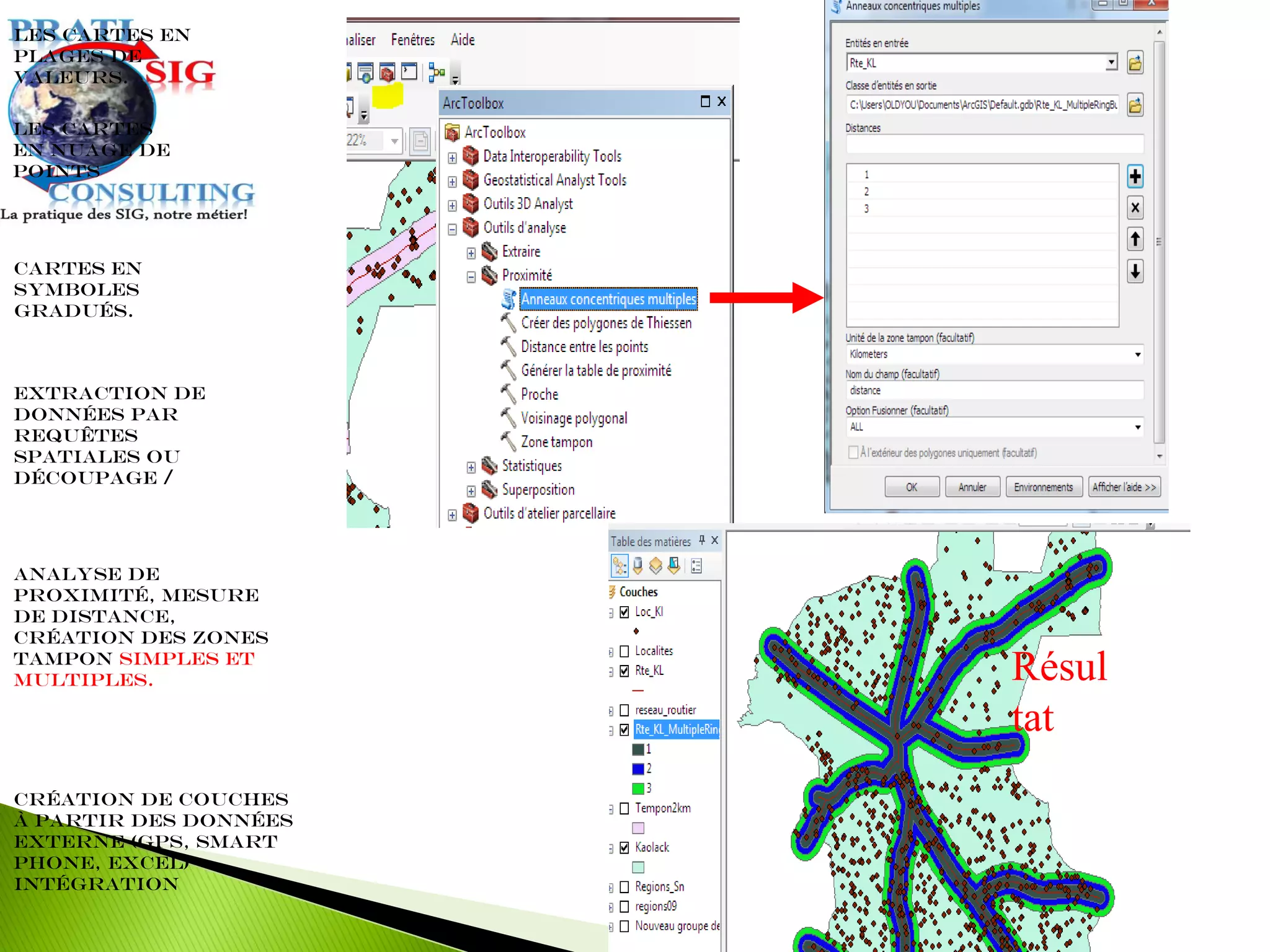

25. Extraction de
données par
requêtes
spatiales ou
découpage /
Les cartes en
plages de
valeurs.
Cartes en
symboles
gradués.
Les cartes
en nuage de
points
Analyse de
proximité, mesure
de distance,
création des zones
tampon simples et
multiples.
Création de couches
à partir des données
externe (GPS, Smart
Phone, Excel)
intégration
Résul
tat

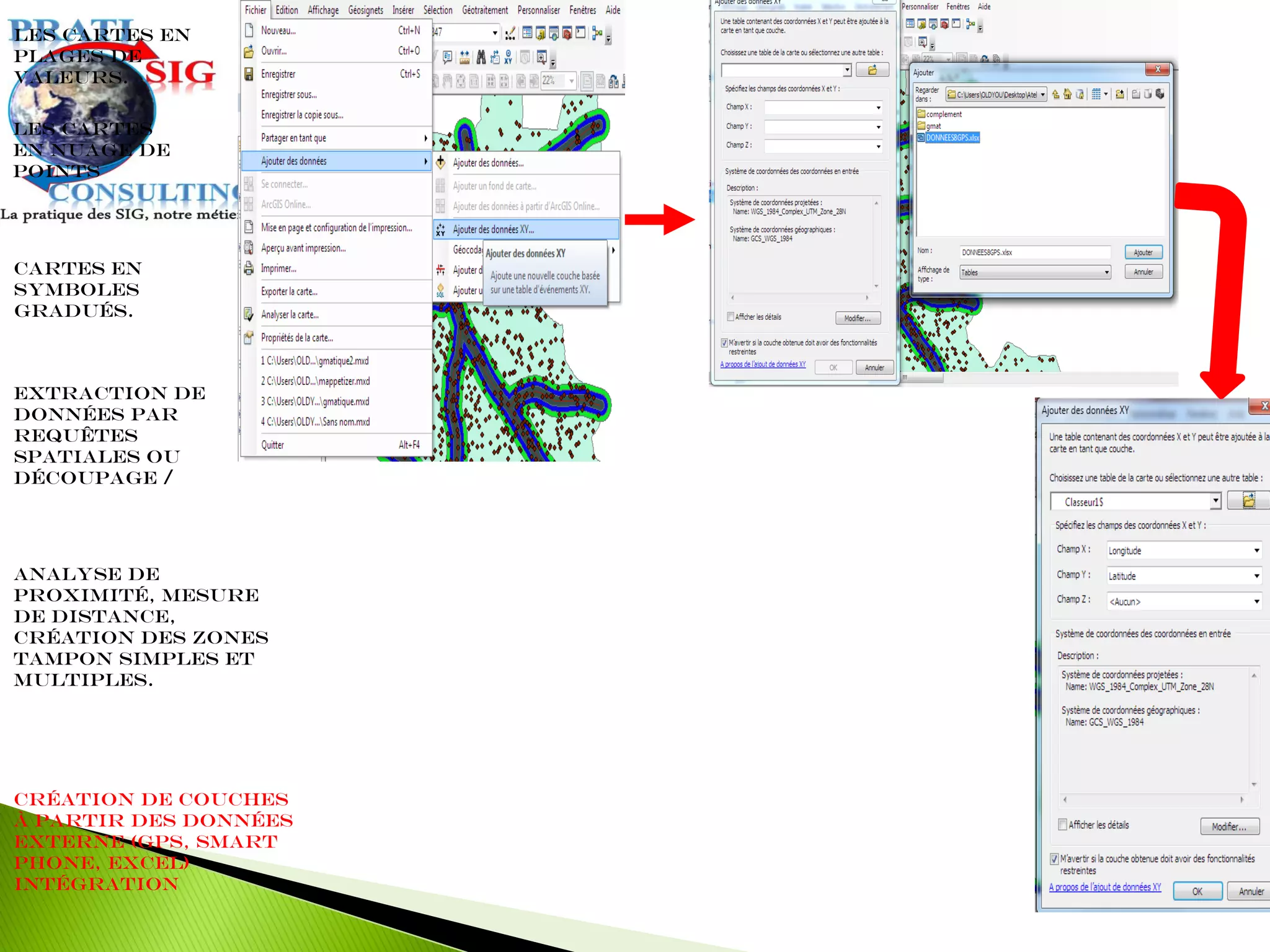

26. Extraction de
données par
requêtes
spatiales ou
découpage /
Les cartes en
plages de
valeurs.
Cartes en
symboles
gradués.
Les cartes
en nuage de
points
Analyse de
proximité, mesure
de distance,
création des zones
tampon simples et
multiples.
Création de couches
à partir des données
externe (GPS, Smart
Phone, Excel)
intégration

27. Extraction de
données par
requêtes
spatiales ou
découpage /
Les cartes en
plages de
valeurs.
Cartes en
symboles
gradués.
Les cartes
en nuage de
points
Analyse de
proximité, mesure
de distance,
création des zones
tampon simples et
multiples.
Création de couches
à partir des données
externe (GPS, Smart
Phone, Excel)
intégration
