Système d’Information Géographique et
      Télédétection: généralités
               Rakotomanana F,
        Cellule SIG, Unité Epidémiologie
        Institut Pasteur de Madagascar




                           Atelier international paludisme, Mars 2011

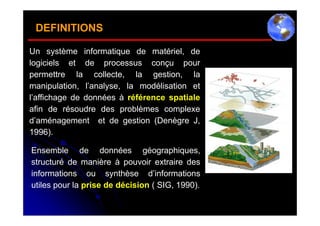

DEFINITIONS

Un système informatique de matériel, de
logiciels et de processus conçu pour
permettre la collecte, la gestion, la
manipulation, l’analyse, la modélisation et
l’affichage de données à référence spatiale
afin de résoudre des problèmes complexe
d’aménagement et de gestion (Denègre J,
1996).

Ensemble de données géographiques,
structuré de manière à pouvoir extraire des
informations ou synthèse d’informations
utiles pour la prise de décision ( SIG, 1990).

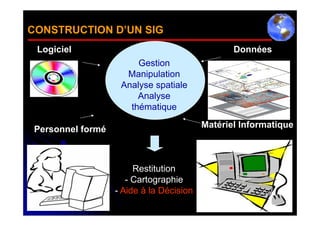

CONSTRUCTION D’UN SIG
 Logiciel                                        Données
                        Gestion
                     Manipulation
                    Analyse spatiale
                        Analyse
                      thématique
                                          Matériel Informatique
 Personnel formé



                        Restitution
                      - Cartographie
                   - Aide à la Décision

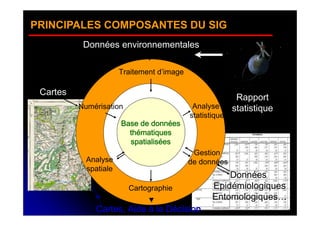

PRINCIPALES COMPOSANTES DU SIG
           Données environnementales

                       Traitement d’image

 Cartes
                                                           Rapport
          Numérisation                       Analyse      statistique
                                            statistique
                       Base de données
                         thématiques
                         spatialisées
                                             Gestion
            Analyse                         de données
            spatiale
                                                       Données
                         Cartographie              Epidémiologiques
                                                   Entomologiques…
              Cartes, Aide à la Décision

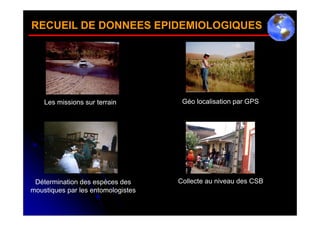

RECUEIL DE DONNEES EPIDEMIOLOGIQUES




    Les missions sur terrain         Géo localisation par GPS




 Détermination des espèces des      Collecte au niveau des CSB
moustiques par les entomologistes

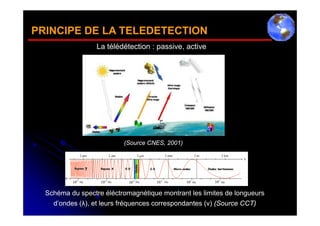

PRINCIPE DE LA TELEDETECTION
                  La télédétection : passive, active




                          (Source CNES, 2001)




  Schéma du spectre éléctromagnétique montrant les limites de longueurs
    d’ondes (λ), et leurs fréquences correspondantes (ν) (Source CCT)

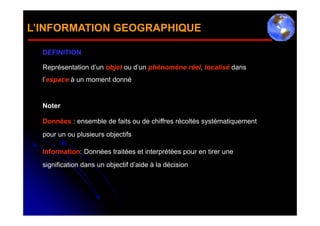

L’INFORMATION GEOGRAPHIQUE

  DEFINITION

  Représentation d’un objet ou d’un phénomène réel, localisé dans
  l’espace à un moment donné


  Noter

  Données : ensemble de faits ou de chiffres récoltés systématiquement
  pour un ou plusieurs objectifs

  Information: Données traitées et interprétées pour en tirer une
  signification dans un objectif d’aide à la décision

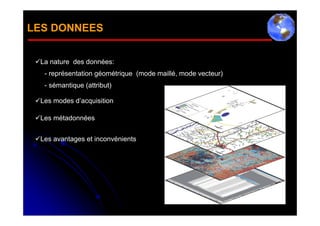

LES DONNEES


 La nature des données:
   - représentation géométrique (mode maillé, mode vecteur)
   - sémantique (attribut)

 Les modes d’acquisition

 Les métadonnées


 Les avantages et inconvénients

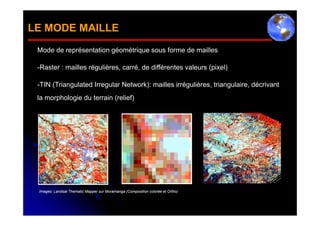

LE MODE MAILLE
 Mode de représentation géométrique sous forme de mailles

 -Raster : mailles régulières, carré, de différentes valeurs (pixel)

 -TIN (Triangulated Irregular Network): mailles irrégulières, triangulaire, décrivant
 la morphologie du terrain (relief)




 Images Landsat Thematic Mapper sur Moramanga (Composition colorée et Ortho)

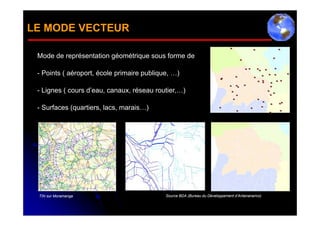

LE MODE VECTEUR

 Mode de représentation géométrique sous forme de

 - Points ( aéroport, école primaire publique, …)

 - Lignes ( cours d’eau, canaux, réseau routier,…)

 - Surfaces (quartiers, lacs, marais…)




 TIN sur Moramanga                          Source BDA (Bureau du Développement d’Antananarivo)

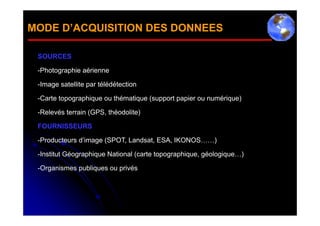

MODE D’ACQUISITION DES DONNEES

 SOURCES

 -Photographie aérienne

 -Image satellite par télédétection

 -Carte topographique ou thématique (support papier ou numérique)

 -Relevés terrain (GPS, théodolite)

 FOURNISSEURS

 -Producteurs d’image (SPOT, Landsat, ESA, IKONOS……)

 -Institut Géographique National (carte topographique, géologique…)

 -Organismes publiques ou privés

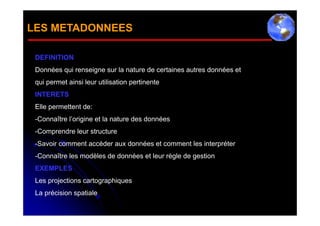

LES METADONNEES

 DEFINITION
 Données qui renseigne sur la nature de certaines autres données et
 qui permet ainsi leur utilisation pertinente
 INTERETS
 Elle permettent de:
 -Connaître l’origine et la nature des données
 -Comprendre leur structure
 -Savoir comment accéder aux données et comment les interpréter
 -Connaître les modèles de données et leur règle de gestion
 EXEMPLES
 Les projections cartographiques
 La précision spatiale

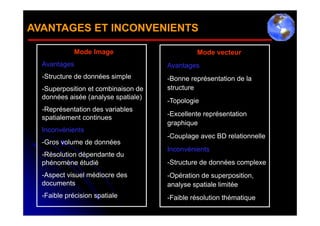

AVANTAGES ET INCONVENIENTS

             Mode Image                       Mode vecteur
  Avantages                          Avantages
  -Structure de données simple       -Bonne représentation de la
  -Superposition et combinaison de   structure
  données aisée (analyse spatiale)
                                     -Topologie
  -Représentation des variables
                                     -Excellente représentation
  spatialement continues
                                     graphique
  Inconvénients
                                     -Couplage avec BD relationnelle
  -Gros volume de données
                                     Inconvénients
  -Résolution dépendante du
  phénomène étudié                   -Structure de données complexe
  -Aspect visuel médiocre des        -Opération de superposition,
  documents                          analyse spatiale limitée
  -Faible précision spatiale         -Faible résolution thématique

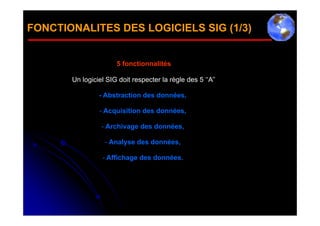

FONCTIONALITES DES LOGICIELS SIG (1/3)


                      5 fonctionnalités

       Un logiciel SIG doit respecter la règle des 5 ‘‘A’’

                - Abstraction des données,

                - Acquisition des données,

                 - Archivage des données,

                  - Analyse des données,

                 - Affichage des données.

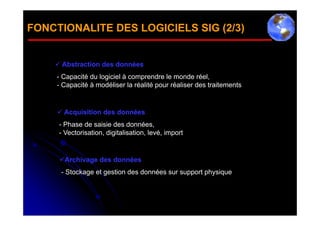

FONCTIONALITE DES LOGICIELS SIG (2/3)


     Abstraction des données
     - Capacité du logiciel à comprendre le monde réel,
     - Capacité à modéliser la réalité pour réaliser des traitements


      Acquisition des données
     - Phase de saisie des données,
     - Vectorisation, digitalisation, levé, import


     Archivage des données
      - Stockage et gestion des données sur support physique

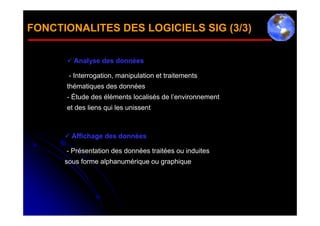

FONCTIONALITES DES LOGICIELS SIG (3/3)

       Analyse des données

       - Interrogation, manipulation et traitements
      thématiques des données
      - Étude des éléments localisés de l’environnement
      et des liens qui les unissent



       Affichage des données

      - Présentation des données traitées ou induites
      sous forme alphanumérique ou graphique
SPECIFICITES DU SIG


    Le SIG permet de :

   - Gérer des informations dont une partie graphique ou géométrique

   et une partie descriptive (données attributaires ou attributs)

   - Effectuer des requêtes spatiales (ex : aire d’influence d’une

   structure de santé)

   - Effectuer des croisements de couches (ex : infrastructure publique

   et démographie)

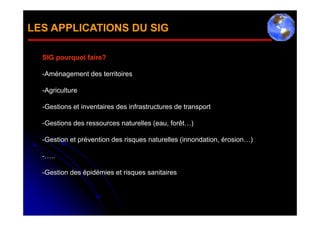

LES APPLICATIONS DU SIG

  SIG pourquoi faire?

  -Aménagement des territoires

  -Agriculture

  -Gestions et inventaires des infrastructures de transport

  -Gestions des ressources naturelles (eau, forêt…)

  -Gestion et prévention des risques naturelles (innondation, érosion…)

  -…..

  -Gestion des épidémies et risques sanitaires

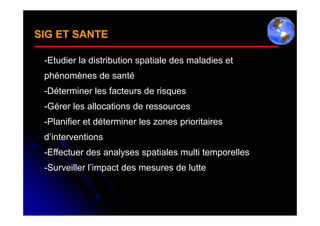

SIG ET SANTE

 -Etudier la distribution spatiale des maladies et
 phénomènes de santé
 -Déterminer les facteurs de risques
 -Gérer les allocations de ressources
 -Planifier et déterminer les zones prioritaires
 d’interventions
 -Effectuer des analyses spatiales multi temporelles
 -Surveiller l’impact des mesures de lutte

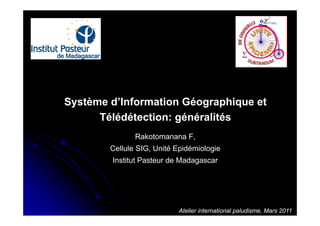

Système d’Information Géographique et
      Télédétection: généralités
               Rakotomanana F,
        Cellule SIG, Unité Epidémiologie
        Institut Pasteur de Madagascar




                           Atelier international paludisme, Mars 2011
