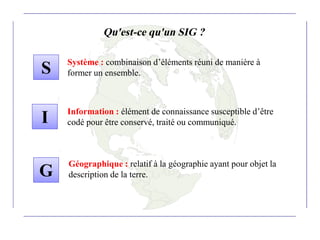

Qu'est-ce qu'un SIG ?
Système : combinaison d’éléments réuni de manière à
former un ensemble.
Information : élément de connaissance susceptible d’être
codé pour être conservé, traité ou communiqué.
Géographique : relatif à la géographie ayant pour objet la
description de la terre.
S
I
G

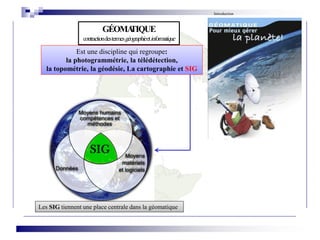

GÉOMATIQUE
contractiondestermesgéographieetinformatique
Les SIG tiennent une place centrale dans la géomatique
Introduction
Est une discipline qui regroupe:
la photogrammétrie, la télédétection,
la topométrie, la géodésie, La cartographie et SIG
Introduction

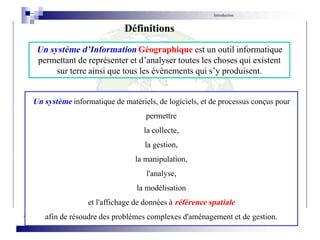

Un système d’Information Géographique est un outil informatique
permettant de représenter et d’analyser toutes les choses qui existent
sur terre ainsi que tous les évènements qui s’y produisent.
Définitions
Un système informatique de matériels, de logiciels, et de processus conçus pour
permettre
la collecte,
la gestion,
la manipulation,
l'analyse,
la modélisation
et l'affichage de données à référence spatiale
afin de résoudre des problèmes complexes d'aménagement et de gestion.

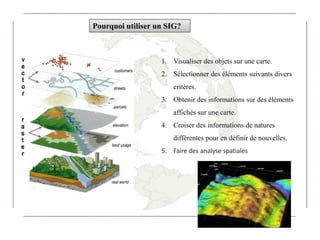

Pourquoi utiliser un SIG?
1. Visualiser des objets sur une carte.
2. Sélectionner des éléments suivants divers
critères.
3. Obtenir des informations sur des éléments
affichés sur une carte.
4. Croiser des informations de natures
différentes pour en définir de nouvelles.
5. Faire des analyse spatiales
Introduction

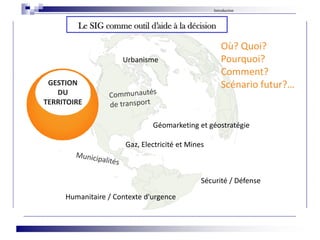

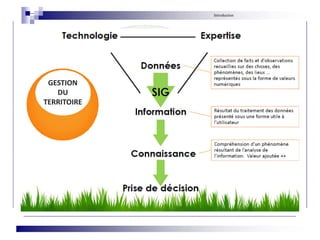

GESTION
DU
TERRITOIRE
GESTION
DU
TERRITOIRE
Urbanisme
Gaz, Electricité et Mines
Sécurité / Défense
Géomarketing et géostratégie
Où? Quoi?
Pourquoi?
Comment?
Scénario futur?…
Le SIG comme outil d’aide à la décision
Humanitaire / Contexte d'urgence
Introduction

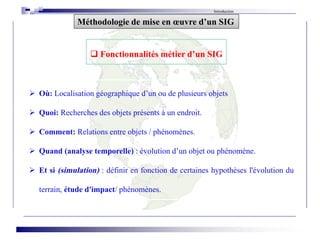

 Où: Localisation géographique d’un ou de plusieurs objets
 Quoi: Recherches des objets présents à un endroit.
 Comment: Relations entre objets / phénomènes.
 Quand (analyse temporelle) : évolution d’un objet ou phénomène.
 Et si (simulation) : définir en fonction de certaines hypothèses l'évolution du
terrain, étude d'impact/ phénomènes.
Introduction
 Fonctionnalités métier d’un SIG

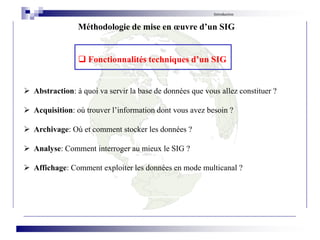

Méthodologie de mise en œuvre d’un SIG
 Abstraction: à quoi va servir la base de données que vous allez constituer ?
 Acquisition: où trouver l’information dont vous avez besoin ?
 Archivage: Où et comment stocker les données ?
 Analyse: Comment interroger au mieux le SIG ?
 Affichage: Comment exploiter les données en mode multicanal ?
Introduction
Méthodologie de mise en œuvre d’un SIG
 Fonctionnalités techniques d’un SIG

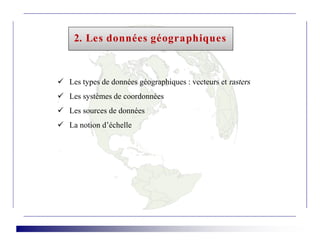

2. Les données géographiques
 Les types de données géographiques : vecteurs et rasters
 Les systèmes de coordonnées
 Les sources de données
 La notion d’échelle
Ce mode est une représentation géométrique sous forme :
 de points ("ponctuels") : forage, points géodésiques...
 de lignes ("linéaires") : routes, rivières...
 de surfaces ("polygones") : parcelles, communes...
Ce mode correspond à une division régulière de l'espace
sous forme de cellules ou mailles généralement carrées
appelées pixels.
1. Les données géographiques
2.1. Types de données géographiques
Raster
Vecteur
Mode vectoriel
Mode Matriciel
1. Les données géographiques

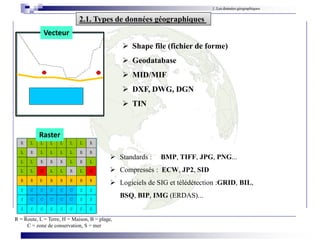

2.1. Types de données géographiques
 Standards : BMP, TIFF, JPG, PNG...
 Compressés : ECW, JP2, SID
 Logiciels de SIG et télédétection :GRID, BIL,
BSQ, BIP, IMG (ERDAS)...
Raster
Vecteur
R = Route, L = Terre, H = Maison, B = plage,
C = zone de conservation, S = mer
 Shape file (fichier de forme)
 Geodatabase
 MID/MIF
 DXF, DWG, DGN
 TIN
1. Les données géographiques

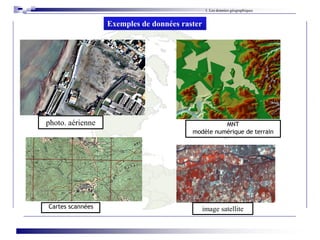

Exemples de données raster
MNT
modèle numérique de terrain
Cartes scannées
photo. aérienne
image satellite

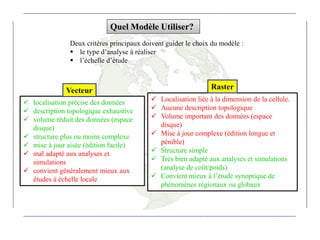

Deux critères principaux doivent guider le choix du modèle :
 le type d’analyse à réaliser
 l’échelle d’étude
Quel Modèle Utiliser?
 localisation précise des données
 description topologique exhaustive
 volume réduit des données (espace
disque)
 structure plus ou moins complexe
 mise à jour aisée (édition facile)
 mal adapté aux analyses et
simulations
 convient généralement mieux aux
études à échelle locale
 Localisation liée à la dimension de la cellule.
 Aucune description topologique
 Volume important des données (espace
disque)
 Mise à jour complexe (édition longue et
pénible)
 Structure simple
 Très bien adapté aux analyses et simulations
(analyse de coût/poids)
 Convient mieux à l’étude synoptique de
phénomènes régionaux ou globaux
RasterVecteur

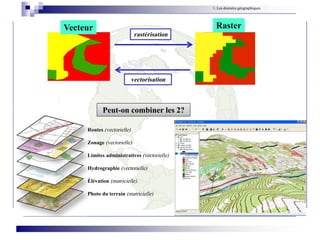

rastérisation
vectorisation
Peut-on combiner les 2?
Routes (vectorielle)
Zonage (vectorielle)
Limites administratives (vectorielle)
Hydrographie (vectorielle)
Élévation (matricielle)
Photo du terrain (matricielle)
1. Les données géographiques
RasterVecteur
1. Les données géographiques

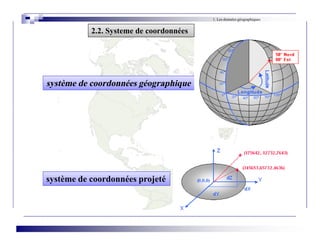

2.2. Systeme de coordonnées
système de coordonnées géographique
système de coordonnées projeté

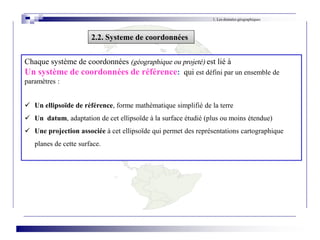

Chaque système de coordonnées (géographique ou projeté) est lié à
Un système de coordonnées de référence: qui est défini par un ensemble de
paramètres :
 Un ellipsoïde de référence, forme mathématique simplifié de la terre
 Un datum, adaptation de cet ellipsoïde à la surface étudié (plus ou moins étendue)
 Une projection associée à cet ellipsoïde qui permet des représentations cartographique
planes de cette surface.
1. Les données géographiques
2.2. Systeme de coordonnées

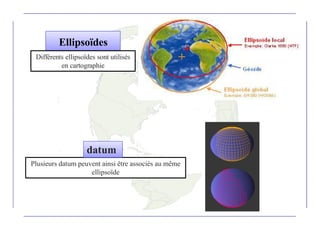

Ellipsoïdes
Plusieurs datum peuvent ainsi être associés au même
ellipsoïde
datum
Différents ellipsoïdes sont utilisés
en cartographie

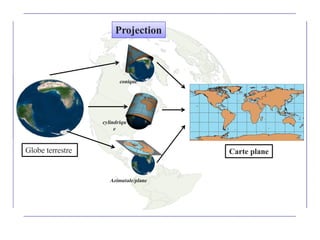

Carte planeGlobe terrestre
Projection
conique
cylindriqu
e
Azimutale/plane
 Données acquises sur le terrain
Données « vectorielles » :
- GPS. Ou levé topo
- Acquisition lidar,
Données « raster » (images) :
- Photos aériennes
- Scans de plans, dessins, etc.
 Autres ressources
- Cartes topographiques (Scan25, Scan100… ).
- Cartes (État-major…), etc.
Modèles de terrain mondiaux :
• SRTM (90 m) : http://srtm.csi.cgiar.org/
• ASTER GDEM (30m) : http://reverb.echo.nasa.gov/reverb/
2.3. Sources de données
1. Les données géographiques
1. Les données géographiques

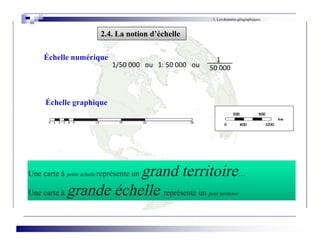

Une carte à petite échelle représente un grand territoire…
Une carte à grande échelle représente un petit territoire
2.4. La notion d’échelle
Échelle numérique
1/50 000 ou 1: 50 000 ou
1
50 000
Échelle graphique
Merci
