Outils de cartographie numérique
- 1. OUTILS DE CARTOGRAPHIE NUMÉRIQUE # LAVILLE AUGMENTÉE PAR LE SON — VENDREDI 10 MARS 2017 # ADRIEN REVEL – ENSAM / AKER DATA, ANALYSE ET REPRÉSENTATION @zakxxi

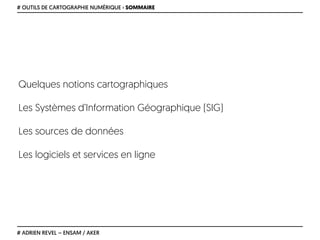

- 2. Quelques notions cartographiques LesSystèmes d’Information Géographique (SIG) Les sources de données Les logiciels et services en ligne # OUTILS DE CARTOGRAPHIE NUMÉRIQUE › SOMMAIRE # ADRIEN REVEL – ENSAM / AKER
- 3. QUELQUES NOTIONS CARTOGRAPHIQUES # OUTILS DECARTOGRAPHIE NUMÉRIQUE # Image LANDSAT › https://libra.developmentseed.org/

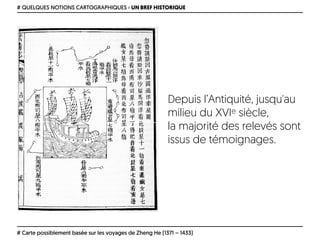

- 4. # QUELQUES NOTIONSCARTOGRAPHIQUES › UN BREF HISTORIQUE # Carte possiblement basée sur les voyages de Zheng He (1371 – 1433) Depuis l’Antiquité, jusqu'au milieu du XVIe siècle, la majorité des relevés sont issus de témoignages.

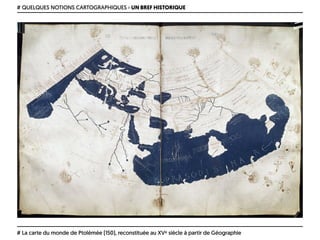

- 5. # QUELQUES NOTIONSCARTOGRAPHIQUES › UN BREF HISTORIQUE # La carte du monde de Ptolémée (150), reconstituée au XVe siècle à partir de Géographie

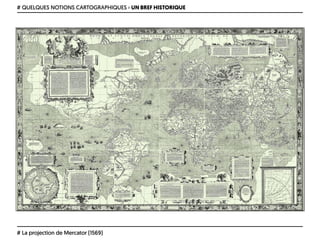

- 6. # QUELQUES NOTIONSCARTOGRAPHIQUES › UN BREF HISTORIQUE # La projection de Mercator (1569)
- 7. # QUELQUES NOTIONSCARTOGRAPHIQUES › LES SYSTÈMES DE COORDONNÉES # http://education.ign.fr/sites/all/files/geodesie_coordonnees.pdf La longitude : c'est l'angle orienté entre le plan méridien origine et le plan méridien contenant le point M. La latitude : c'est l'angle orienté entre le plan de l'équateur et la normale à l'ellipsoïde passant par le point M. La hauteur : c'est la distance algébrique MoM entre le point M et l’ellipsoïde. L'utilisation de cordonnées sur une surface de référence comme un ellipsoïde n'est pas aisée et ne permet pas de réaliser directement des mesures de distance, d'angle ou de surface. C'est pour cela que l'on représente l'ellipsoïde ou un morceau de celui-ci sur un plan ; c'est ce qu'on appelle une représentation plane ou projection.

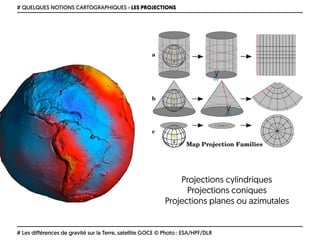

- 8. # QUELQUES NOTIONSCARTOGRAPHIQUES › LES PROJECTIONS # Les différences de gravité sur la Terre, satellite GOCE © Photo : ESA/HPF/DLR Projections cylindriques Projections coniques Projections planes ou azimutales

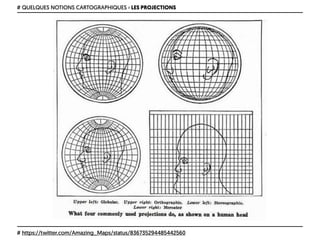

- 9. # QUELQUES NOTIONSCARTOGRAPHIQUES › LES PROJECTIONS # https://twitter.com/Amazing_Maps/status/836735294485442560

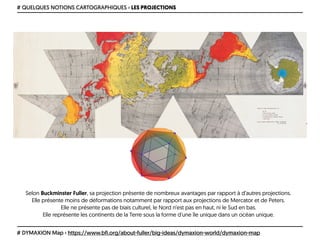

- 10. # QUELQUES NOTIONSCARTOGRAPHIQUES › LES PROJECTIONS # DYMAXION Map › https://www.bfi.org/about-fuller/big-ideas/dymaxion-world/dymaxion-map Selon Buckminster Fuller, sa projection présente de nombreux avantages par rapport à d’autres projections. Elle présente moins de déformations notamment par rapport aux projections de Mercator et de Peters. Elle ne présente pas de biais culturel, le Nord n’est pas en haut, ni le Sud en bas. Elle représente les continents de la Terre sous la forme d'une île unique dans un océan unique.

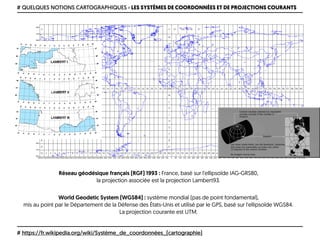

- 11. # QUELQUES NOTIONSCARTOGRAPHIQUES › LES SYSTÈMES DE COORDONNÉES ET DE PROJECTIONS COURANTS # https://fr.wikipedia.org/wiki/Système_de_coordonnées_(cartographie) Réseau géodésique français (RGF) 1993 : France, basé sur l'ellipsoïde IAG-GRS80, la projection associée est la projection Lambert93. World Geodetic System (WGS84) : système mondial (pas de point fondamental), mis au point par le Département de la Défense des États-Unis et utilisé par le GPS, basé sur l'ellipsoïde WGS84. La projection courante est UTM.

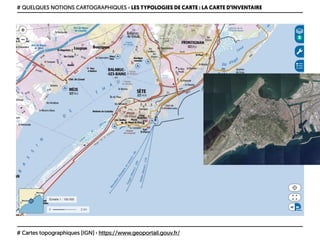

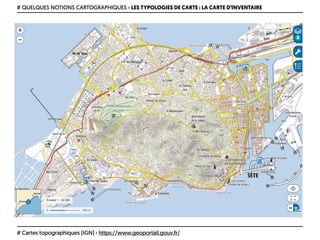

- 12. # QUELQUES NOTIONSCARTOGRAPHIQUES › LES TYPOLOGIES DE CARTE : LA CARTE D’INVENTAIRE # Cartes topographiques (IGN) › https://www.geoportail.gouv.fr/
- 13. # QUELQUES NOTIONSCARTOGRAPHIQUES › LES TYPOLOGIES DE CARTE : LA CARTE D’INVENTAIRE # Cartes topographiques (IGN) › https://www.geoportail.gouv.fr/

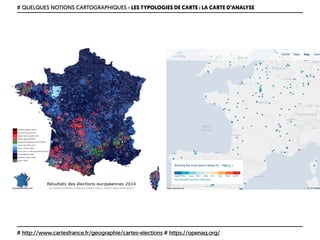

- 14. # QUELQUES NOTIONSCARTOGRAPHIQUES › LES TYPOLOGIES DE CARTE : LA CARTE D’ANALYSE # http://www.cartesfrance.fr/geographie/cartes-elections # https://openaq.org/

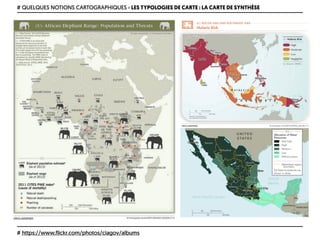

- 15. # QUELQUES NOTIONSCARTOGRAPHIQUES › LES TYPOLOGIES DE CARTE : LA CARTE DE SYNTHÈSE # https://www.flickr.com/photos/ciagov/albums

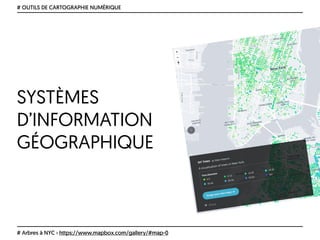

- 16. SYSTÈMES D’INFORMATION GÉOGRAPHIQUE # OUTILS DECARTOGRAPHIE NUMÉRIQUE # Arbres à NYC › https://www.mapbox.com/gallery/#map-0

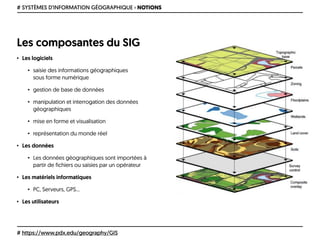

- 17. # SYSTÈMES D’INFORMATIONGÉOGRAPHIQUE › NOTIONS # https://www.pdx.edu/geography/GIS Les composantes du SIG • Les logiciels • saisie des informations géographiques sous forme numérique • gestion de base de données • manipulation et interrogation des données géographiques • mise en forme et visualisation • représentation du monde réel • Les données • Les données géographiques sont importées à partir de fichiers ou saisies par un opérateur • Les matériels informatiques • PC, Serveurs, GPS… • Les utilisateurs

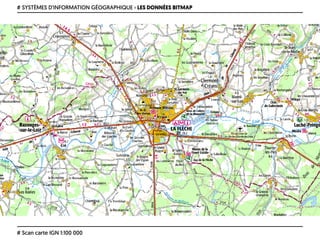

- 18. # SYSTÈMES D’INFORMATIONGÉOGRAPHIQUE › LES DONNÉES BITMAP # Scan carte IGN 1:100 000

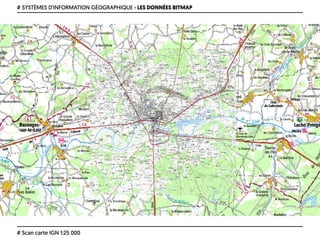

- 19. # SYSTÈMES D’INFORMATIONGÉOGRAPHIQUE › LES DONNÉES BITMAP # Scan carte IGN 1:25 000

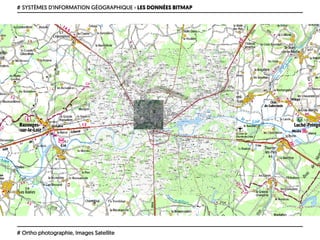

- 20. # SYSTÈMES D’INFORMATIONGÉOGRAPHIQUE › LES DONNÉES BITMAP # Ortho photographie, Images Satellite

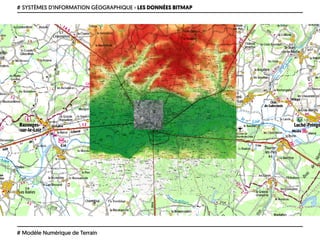

- 21. # SYSTÈMES D’INFORMATIONGÉOGRAPHIQUE › LES DONNÉES BITMAP # Modèle Numérique de Terrain

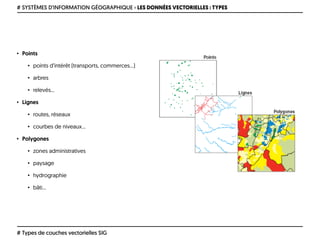

- 22. # SYSTÈMES D’INFORMATIONGÉOGRAPHIQUE › LES DONNÉES VECTORIELLES : TYPES # Types de couches vectorielles SIG • Points • points d’intérêt (transports, commerces…) • arbres • relevés… • Lignes • routes, réseaux • courbes de niveaux… • Polygones • zones administratives • paysage • hydrographie • bâti…

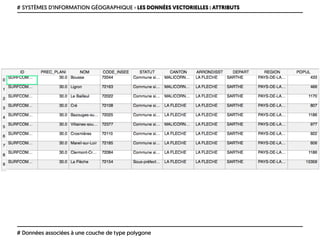

- 23. # SYSTÈMES D’INFORMATIONGÉOGRAPHIQUE › LES DONNÉES VECTORIELLES : ATTRIBUTS # Données associées à une couche de type polygone

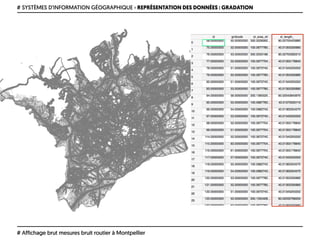

- 24. # SYSTÈMES D’INFORMATIONGÉOGRAPHIQUE › REPRÉSENTATION DES DONNÉES : GRADATION # Affichage brut mesures bruit routier à Montpellier

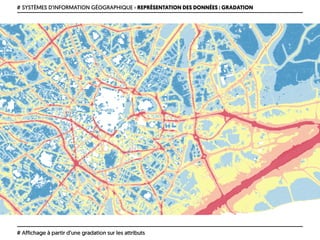

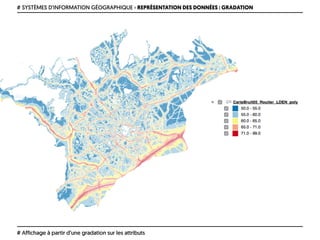

- 25. # SYSTÈMES D’INFORMATIONGÉOGRAPHIQUE › REPRÉSENTATION DES DONNÉES : GRADATION # Affichage à partir d’une gradation sur les attributs
- 26. # SYSTÈMES D’INFORMATIONGÉOGRAPHIQUE › REPRÉSENTATION DES DONNÉES : GRADATION # Affichage à partir d’une gradation sur les attributs

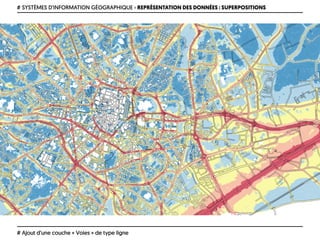

- 27. # SYSTÈMES D’INFORMATIONGÉOGRAPHIQUE › REPRÉSENTATION DES DONNÉES : SUPERPOSITIONS # Ajout d’une couche « Voies » de type ligne

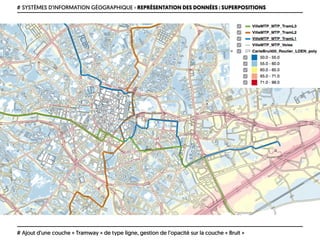

- 28. # SYSTÈMES D’INFORMATIONGÉOGRAPHIQUE › REPRÉSENTATION DES DONNÉES : SUPERPOSITIONS # Ajout d’une couche « Tramway » de type ligne, gestion de l’opacité sur la couche « Bruit »

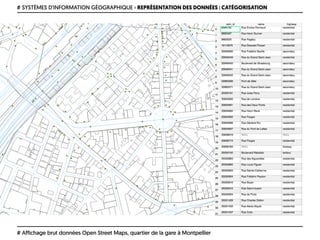

- 29. # SYSTÈMES D’INFORMATIONGÉOGRAPHIQUE › REPRÉSENTATION DES DONNÉES : CATÉGORISATION # Affichage brut données Open Street Maps, quartier de la gare à Montpellier

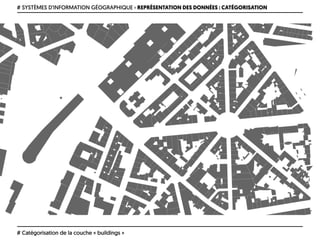

- 30. # SYSTÈMES D’INFORMATIONGÉOGRAPHIQUE › REPRÉSENTATION DES DONNÉES : CATÉGORISATION # Catégorisation de la couche « buildings »

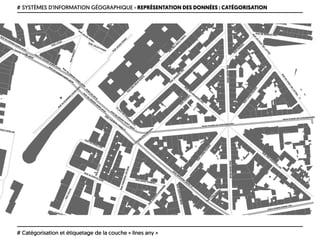

- 31. # SYSTÈMES D’INFORMATIONGÉOGRAPHIQUE › REPRÉSENTATION DES DONNÉES : CATÉGORISATION # Catégorisation et étiquetage de la couche « lines any »

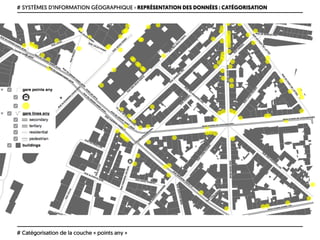

- 32. # SYSTÈMES D’INFORMATIONGÉOGRAPHIQUE › REPRÉSENTATION DES DONNÉES : CATÉGORISATION # Catégorisation de la couche « points any »
- 33. # SYSTÈMES D’INFORMATIONGÉOGRAPHIQUE › LES REQUÊTES ATTRIBUTAIRES ET SPATIALES # Parcelles cadastrales de Montpellier

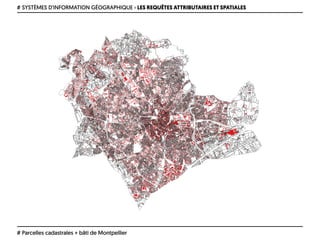

- 34. # SYSTÈMES D’INFORMATIONGÉOGRAPHIQUE › LES REQUÊTES ATTRIBUTAIRES ET SPATIALES # Parcelles cadastrales + bâti de Montpellier

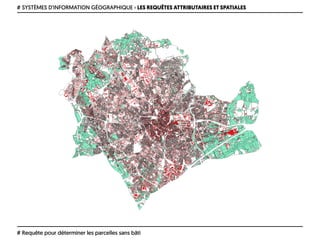

- 35. # SYSTÈMES D’INFORMATIONGÉOGRAPHIQUE › LES REQUÊTES ATTRIBUTAIRES ET SPATIALES # Requête pour déterminer les parcelles sans bâti

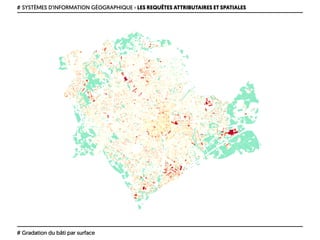

- 36. # SYSTÈMES D’INFORMATIONGÉOGRAPHIQUE › LES REQUÊTES ATTRIBUTAIRES ET SPATIALES # Gradation du bâti par surface

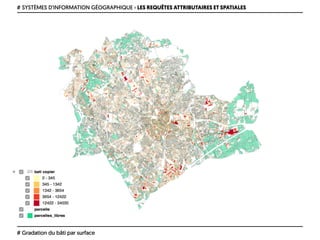

- 37. # SYSTÈMES D’INFORMATIONGÉOGRAPHIQUE › LES REQUÊTES ATTRIBUTAIRES ET SPATIALES # Gradation du bâti par surface

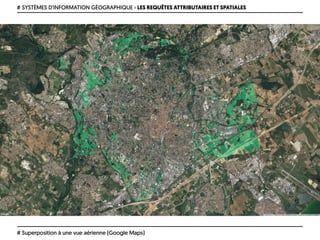

- 38. # SYSTÈMES D’INFORMATIONGÉOGRAPHIQUE › LES REQUÊTES ATTRIBUTAIRES ET SPATIALES # Superposition à une vue aérienne (Google Maps)

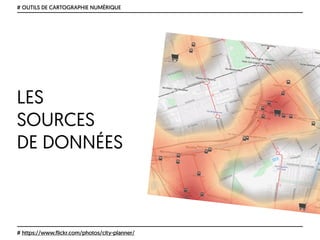

- 39. LES SOURCES DE DONNÉES # OUTILSDE CARTOGRAPHIE NUMÉRIQUE # https://www.flickr.com/photos/city-planner/

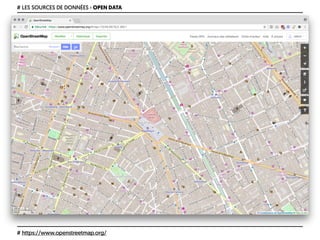

- 40. # LES SOURCESDE DONNÉES › OPEN DATA # https://www.openstreetmap.org/

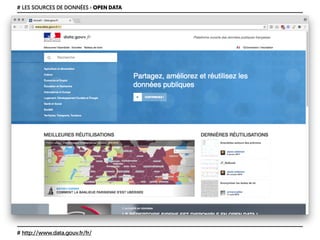

- 41. # LES SOURCESDE DONNÉES › OPEN DATA # http://www.data.gouv.fr/fr/

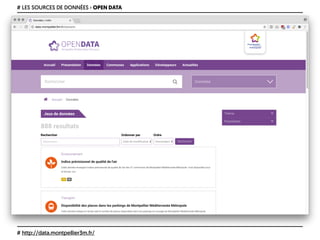

- 42. # LES SOURCESDE DONNÉES › OPEN DATA # http://data.montpellier3m.fr/

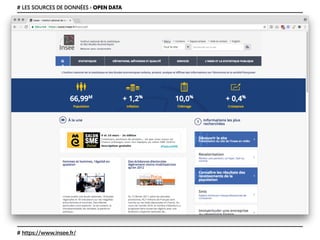

- 43. # LES SOURCESDE DONNÉES › OPEN DATA # https://www.insee.fr/

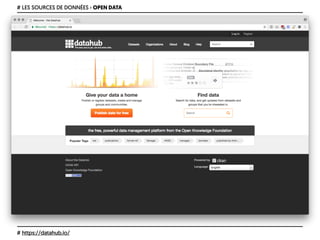

- 44. # LES SOURCESDE DONNÉES › OPEN DATA # https://datahub.io/

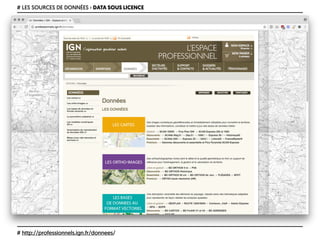

- 45. # LES SOURCESDE DONNÉES › DATA SOUS LICENCE # http://professionnels.ign.fr/donnees/
- 46. # LES SOURCESDE DONNÉES › DATA PRIVÉE # TRACES GPS › https://trails.io/
- 47. LES LOGICIELS ET SERVICES ENLIGNE # OUTILS DE CARTOGRAPHIE NUMÉRIQUE # HAL 9000, 2001 l'odyssée de l'espace

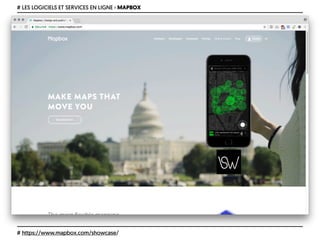

- 48. # LES LOGICIELSET SERVICES EN LIGNE › MAPBOX # https://www.mapbox.com/showcase/

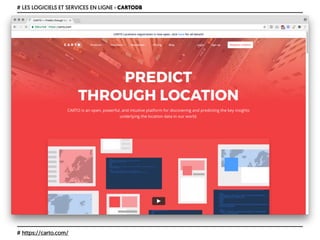

- 49. # LES LOGICIELSET SERVICES EN LIGNE › CARTODB # https://carto.com/

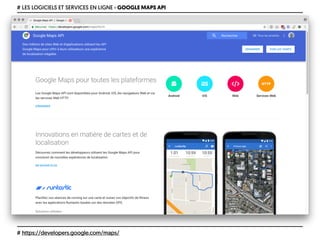

- 50. # LES LOGICIELSET SERVICES EN LIGNE › GOOGLE MAPS API # https://developers.google.com/maps/

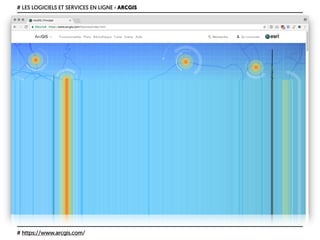

- 51. # LES LOGICIELSET SERVICES EN LIGNE › ARCGIS # https://www.arcgis.com/

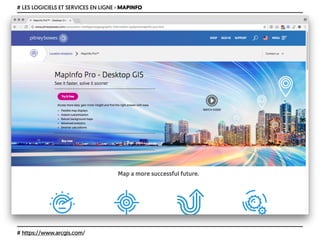

- 52. # LES LOGICIELSET SERVICES EN LIGNE › MAPINFO # https://www.arcgis.com/

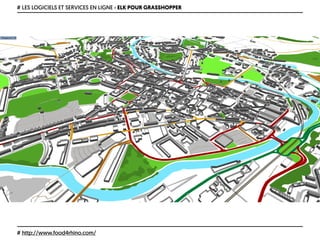

- 53. # LES LOGICIELSET SERVICES EN LIGNE › ELK POUR GRASSHOPPER # http://www.food4rhino.com/

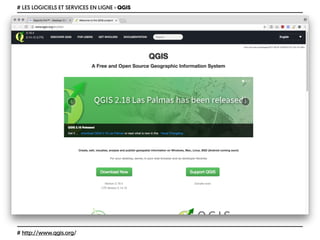

- 54. # LES LOGICIELSET SERVICES EN LIGNE › QGIS # http://www.qgis.org/
