Professeur M.El Haim - ENSAH
Méthode des Éléments Finis
Chapitre II

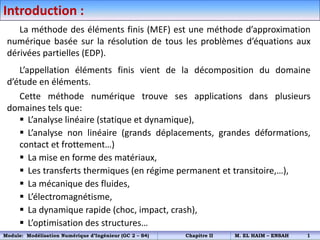

Introduction :
La méthode des éléments finis (MEF) est une méthode d’approximation
numérique basée sur la résolution de tous les problèmes d’équations aux
dérivées partielles (EDP).
L’appellation éléments finis vient de la décomposition du domaine
d’étude en éléments.
Cette méthode numérique trouve ses applications dans plusieurs
domaines tels que:
 L’analyse linéaire (statique et dynamique),
 L’analyse non linéaire (grands déplacements, grandes déformations,
contact et frottement…)
 La mise en forme des matériaux,
 Les transferts thermiques (en régime permanent et transitoire,…),
 La mécanique des fluides,
 L’électromagnétisme,
 La dynamique rapide (choc, impact, crash),
 L’optimisation des structures…
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 1

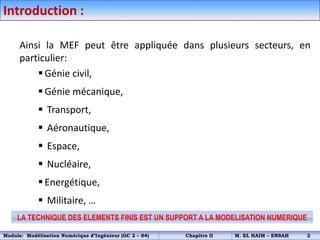

Ainsi la MEF peut être appliquée dans plusieurs secteurs, en
particulier:
 Génie civil,
 Génie mécanique,
 Transport,
 Aéronautique,
 Espace,
 Nucléaire,
 Energétique,
 Militaire, …
Introduction :
LA TECHNIQUE DES ELEMENTS FINIS EST UN SUPPORT A LA MODELISATION NUMERIQUE
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 2

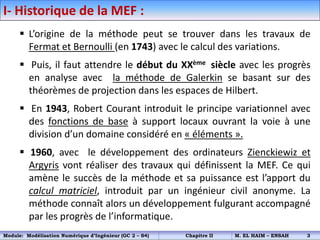

I- Historique de la MEF :
 L’origine de la méthode peut se trouver dans les travaux de
Fermat et Bernoulli (en 1743) avec le calcul des variations.
 Puis, il faut attendre le début du XXème siècle avec les progrès
en analyse avec la méthode de Galerkin se basant sur des
théorèmes de projection dans les espaces de Hilbert.
 En 1943, Robert Courant introduit le principe variationnel avec
des fonctions de base à support locaux ouvrant la voie à une
division d’un domaine considéré en « éléments ».
 1960, avec le développement des ordinateurs Zienckiewiz et
Argyris vont réaliser des travaux qui définissent la MEF. Ce qui
amène le succès de la méthode et sa puissance est l’apport du
calcul matriciel, introduit par un ingénieur civil anonyme. La
méthode connaît alors un développement fulgurant accompagné
par les progrès de l’informatique.
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 3

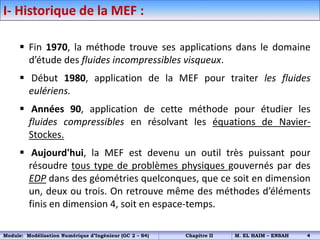

I- Historique de la MEF :
 Fin 1970, la méthode trouve ses applications dans le domaine
d’étude des fluides incompressibles visqueux.
 Début 1980, application de la MEF pour traiter les fluides
eulériens.
 Années 90, application de cette méthode pour étudier les
fluides compressibles en résolvant les équations de Navier-
Stockes.
 Aujourd'hui, la MEF est devenu un outil très puissant pour
résoudre tous type de problèmes physiques gouvernés par des
EDP dans des géométries quelconques, que ce soit en dimension
un, deux ou trois. On retrouve même des méthodes d’éléments
finis en dimension 4, soit en espace-temps.
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 4

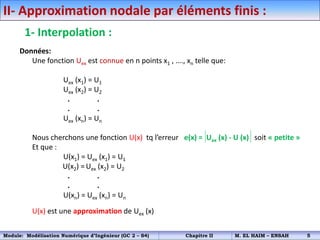

II- Approximation nodale par éléments finis :
1- Interpolation :
Données:
Une fonction Uex est connue en n points x1 , …., xn telle que:
Uex (x1) = U1
Uex (x2) = U2
. .
. .
Uex (xn) = Un
Nous cherchons une fonction U(x) tq l’erreur e(x) = Uex (x) - U (x) soit « petite »
Et que :
U(x1) = Uex (x1) = U1
U(x2) = Uex (x2) = U2
. .
. .
U(xn) = Uex (xn) = Un
U(x) est une approximation de Uex (x)
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 5

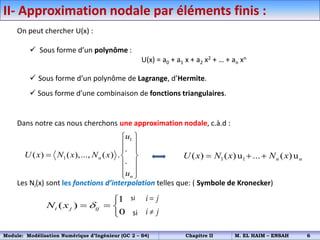

II- Approximation nodale par éléments finis :
On peut chercher U(x) :
 Sous forme d’un polynôme :
U(x) = a0 + a1 x + a2 x2 + … + an xn
 Sous forme d’un polynôme de Lagrange, d’Hermite.
 Sous forme d’une combinaison de fonctions triangulaires.
Dans notre cas nous cherchons une approximation nodale, c.à.d :
Les Ni(x) sont les fonctions d’interpolation telles que: ( Symbole de Kronecker)
si
si
1
1
.
( ) ( ),..., ( ) .
.
n
n
u
U x N x N x
u
 
 
 
  
 
 
 
1 1
( ) ( )u ... ( )u
n n
U x N x N x
  
1
( )
0
i j ij
N x 

  

i j
i j


Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 6

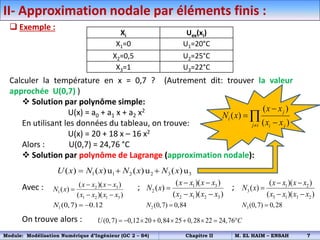

II- Approximation nodale par éléments finis :
 Exemple :
Calculer la température en x = 0,7 ? (Autrement dit: trouver la valeur
approchée U(0,7) )
 Solution par polynôme simple:
U(x) = a0 + a1 x + a2 x2
En utilisant les données du tableau, on trouve:
U(x) = 20 + 18 x – 16 x2
Alors : U(0,7) = 24,76 °C
 Solution par polynôme de Lagrange (approximation nodale):
Avec : ; ;
On trouve alors :
Xi Uex(xi)
X1=0 U1=20°C
X2=0,5 U2=25°C
X3=1 U3=22°C
1 1 2 2 3 3
( ) ( )u ( )u ( )u
U x N x N x N x
  
2 3
1
1 2 1 3
( )( )
( )
( )( )
x x x x
N x
x x x x
 

 
1 3
2
2 1 2 3
( )( )
( )
( )( )
x x x x
N x
x x x x
 

 
1 2
3
3 1 3 2
( )( )
( )
( )( )
x x x x
N x
x x x x
 

 
1(0,7) 0.12
N   2 (0,7) 0,84
N  3(0,7) 0,28
N 
( )
( )
( )
j
i
j i i j
x x
N x
x x





(0,7) 0,12 20 0,84 25 0,28 22 24,76
U C
        
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 7
II- Approximation nodale par éléments finis :
2- Approximation par éléments finis :
Lorsque le nombre de points devient très grand et si U(x) doit vérifier une condition
aux limites sur une frontière complexe, il est très avantageux d’appliquer
l’approximation par éléments finis.
a- Etapes logiques de l’approximation par EF:
Les principales étapes de construction d’un modèle éléments finis, qui seront
développées par la suite, sont les suivantes:
 Discrétisation du milieu continu en sous domaines;
 Construction de l’approximation nodale par sous domaine;
 Calcul des matrices élémentaires correspondant à la forme intégrale du
problème;
 Assemblage des matrices élémentaires;
 Prise en compte des conditions aux limites;
Résolution du système d’équations.
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 8

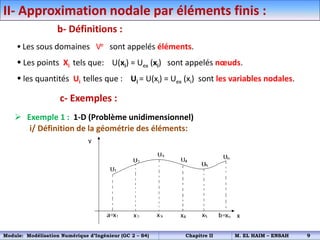

b- Définitions :
II- Approximation nodale par éléments finis :
 Les sous domaines Ve sont appelés éléments.
 Les points Xi tels que: U(xi) = Uex (xi) sont appelés nœuds.
 les quantités Ui telles que : Ui = U(xi) = Uex (xi) sont les variables nodales.
c- Exemples :
 Exemple 1 : 1-D (Problème unidimensionnel)
i/ Définition de la géométrie des éléments:
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 9

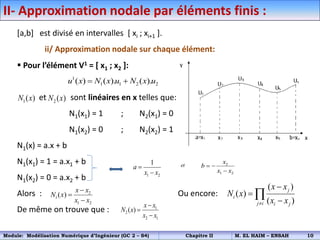

II- Approximation nodale par éléments finis :
[a,b] est divisé en intervalles [ xi ; xi+1 ].
ii/ Approximation nodale sur chaque élément:
 Pour l’élément V1 = [ x1 ; x2 ]:
et sont linéaires en x telles que:
N1(x1) = 1 ; N2(x1) = 0
N1(x2) = 0 ; N2(x2) = 1
N1(x) = a.x + b
N1(x1) = 1 = a.x1 + b
N1(x2) = 0 = a.x2 + b
Alors : Ou encore:
De même on trouve que :
1( )
N x 2 ( )
N x
1 2
1
a
x x


et 2
1 2
x
b
x x
 

2
1
1 2
( )
x x
N x
x x



1
2
2 1
( )
x x
N x
x x



1
1 1 2 2
( ) ( ). ( ).
u x N x u N x u
 
( )
( )
( )
j
i
j i i j
x x
N x
x x





Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 10

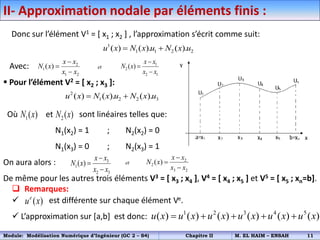

Donc sur l’élément V1 = [ x1 ; x2 ] , l’approximation s’écrit comme suit:
Avec:
II- Approximation nodale par éléments finis :
1
1 1 2 2
( ) ( ). ( ).
u x N x u N x u
 
2
1
1 2
( )
x x
N x
x x



1
2
2 1
( )
x x
N x
x x



et
 Pour l’élément V2 = [ x2 ; x3 ]:
Où et sont linéaires telles que:
N1(x2) = 1 ; N2(x2) = 0
N1(x3) = 0 ; N2(x3) = 1
On aura alors :
De même pour les autres trois éléments V3 = [ x3 ; x4 ], V4 = [ x4 ; x5 ] et V5 = [ x5 ; xn=b].
2
1 2 2 3
( ) ( ). ( ).
u x N x u N x u
 
1( )
N x 2( )
N x
3
1
2 3
( )
x x
N x
x x



et
2
2
3 2
( )
x x
N x
x x



 Remarques:
 est différente sur chaque élément Ve.
 L’approximation sur [a,b] est donc:
( )
e
u x
1 2 3 4 5
( ) ( ) ( ) ( ) ( ) ( )
u x u x u x u x u x u x
    
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 11
II- Approximation nodale par éléments finis :

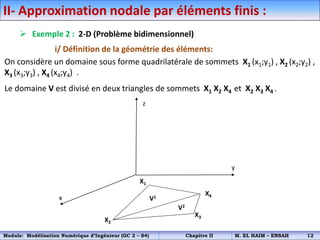

 Exemple 2 : 2-D (Problème bidimensionnel)
i/ Définition de la géométrie des éléments:
On considère un domaine sous forme quadrilatérale de sommets X1 (x1;y1) , X2 (x2;y2) ,
X3 (x3;y3) , X4 (x4;y4) .
Le domaine V est divisé en deux triangles de sommets X1 X2 X4 et X2 X3 X4 .
x
y
z
X1
X2
X4
X3
V1
V2
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 12

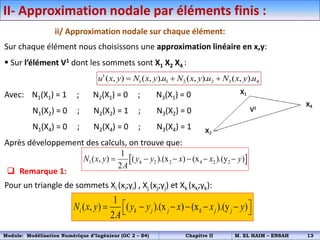

II- Approximation nodale par éléments finis :
ii/ Approximation nodale sur chaque élément:
Sur chaque élément nous choisissons une approximation linéaire en x,y:
 Sur l’élément V1 dont les sommets sont X1 X2 X4 :
Avec: N1(X1) = 1 ; N2(X1) = 0 ; N3(X1) = 0
N1(X2) = 0 ; N2(X2) = 1 ; N3(X2) = 0
N1(X4) = 0 ; N2(X4) = 0 ; N3(X4) = 1
Après développement des calculs, on trouve que:
1
1 1 2 2 3 4
( , ) ( , ). ( , ). ( , ).
u x y N x y u N x y u N x y u
  
 Remarque 1:
Pour un triangle de sommets Xi (xi;yi) , Xj (xj;yj) et Xk (xk;yk):
1
( , ) ( ).(x ) (x ).(y )
2
i k j j k j j
N x y y y x x y
A
 
     
 
 
1 4 2 2 4 2 2
1
( , ) ( ).(x ) (x ).(y )
2
N x y y y x x y
A
     
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 13
II- Approximation nodale par éléments finis :

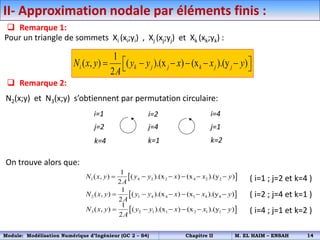

 Remarque 2:
N2(x;y) et N3(x;y) s’obtiennent par permutation circulaire:
On trouve alors que:
( i=1 ; j=2 et k=4 )
( i=2 ; j=4 et k=1 )
( i=4 ; j=1 et k=2 )
i=1 i=2 i=4
j=2
k=2
k=1
j=4 j=1
k=4
 Remarque 1:
Pour un triangle de sommets Xi (xi;yi) , Xj (xj;yj) et Xk (xk;yk) :
 
1 4 2 2 4 2 2
1
( , ) ( ).(x ) (x ).(y )
2
N x y y y x x y
A
     
 
2 1 4 4 1 4 4
1
( , ) ( ).(x ) (x ).(y )
2
N x y y y x x y
A
     
 
3 2 1 1 2 1 1
1
( , ) ( ).(x ) (x ).(y )
2
N x y y y x x y
A
     
1
( , ) ( ).(x ) (x ).(y )
2
i k j j k j j
N x y y y x x y
A
 
     
 
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 14

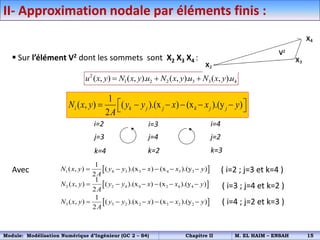

 Sur l’élément V2 dont les sommets sont X2 X3 X4 :
Avec ( i=2 ; j=3 et k=4 )
( i=3 ; j=4 et k=2 )
( i=4 ; j=2 et k=3 )
2
1 2 2 3 3 4
( , ) ( , ). ( , ). ( , ).
u x y N x y u N x y u N x y u
  
 
1 4 3 3 4 3 3
1
( , ) ( ).(x ) (x ).(y )
2
N x y y y x x y
A
     
 
2 2 4 4 2 4 4
1
( , ) ( ).(x ) (x ).(y )
2
N x y y y x x y
A
     
 
3 3 2 2 3 2 2
1
( , ) ( ).(x ) (x ).(y )
2
N x y y y x x y
A
     
II- Approximation nodale par éléments finis :
i=2 i=3 i=4
j=3
k=3
k=2
j=4 j=2
k=4
1
( , ) ( ).(x ) (x ).(y )
2
i k j j k j j
N x y y y x x y
A
 
     
 
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 15

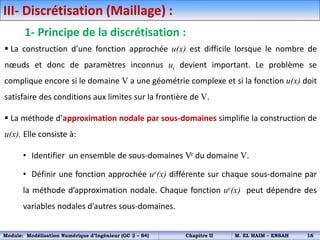

III- Discrétisation (Maillage) :
1- Principe de la discrétisation :
 La construction d’une fonction approchée u(x) est difficile lorsque le nombre de
nœuds et donc de paramètres inconnus ui devient important. Le problème se
complique encore si le domaine V a une géométrie complexe et si la fonction u(x) doit
satisfaire des conditions aux limites sur la frontière de V.
 La méthode d’approximation nodale par sous-domaines simplifie la construction de
u(x). Elle consiste à:
• Identifier un ensemble de sous-domaines Ve du domaine V.
• Définir une fonction approchée ue(x) différente sur chaque sous-domaine par
la méthode d’approximation nodale. Chaque fonction ue(x) peut dépendre des
variables nodales d’autres sous-domaines.
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 16

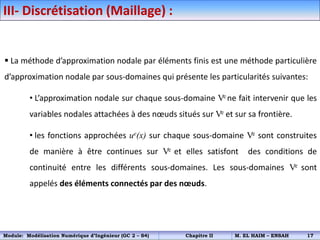

III- Discrétisation (Maillage) :
 La méthode d’approximation nodale par éléments finis est une méthode particulière
d’approximation nodale par sous-domaines qui présente les particularités suivantes:
• L’approximation nodale sur chaque sous-domaine Ve ne fait intervenir que les
variables nodales attachées à des nœuds situés sur Ve et sur sa frontière.
• les fonctions approchées ue(x) sur chaque sous-domaine Ve sont construites
de manière à être continues sur Ve et elles satisfont des conditions de
continuité entre les différents sous-domaines. Les sous-domaines Ve sont
appelés des éléments connectés par des nœuds.
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 17
III- Discrétisation (Maillage) :

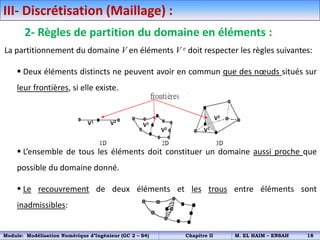

2- Règles de partition du domaine en éléments :
La partitionnement du domaine V en éléments V e doit respecter les règles suivantes:
 Deux éléments distincts ne peuvent avoir en commun que des nœuds situés sur
leur frontières, si elle existe.
 L’ensemble de tous les éléments doit constituer un domaine aussi proche que
possible du domaine donné.
 Le recouvrement de deux éléments et les trous entre éléments sont
inadmissibles:
V1
V2
V1 V2
V1
V2
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 18
III- Discrétisation (Maillage) :

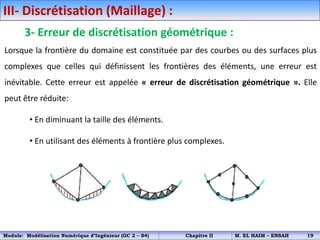

3- Erreur de discrétisation géométrique :
Lorsque la frontière du domaine est constituée par des courbes ou des surfaces plus
complexes que celles qui définissent les frontières des éléments, une erreur est
inévitable. Cette erreur est appelée « erreur de discrétisation géométrique ». Elle
peut être réduite:
• En diminuant la taille des éléments.
• En utilisant des éléments à frontière plus complexes.
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 19
III- Discrétisation (Maillage) :

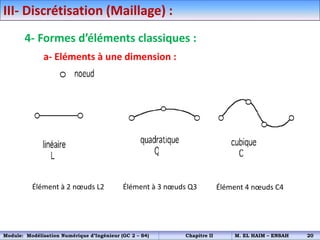

4- Formes d’éléments classiques :
a- Eléments à une dimension :
Élément à 2 nœuds L2 Élément à 3 nœuds Q3 Élément 4 nœuds C4
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 20
III- Discrétisation (Maillage) :

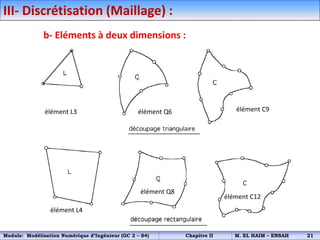

b- Eléments à deux dimensions :
élément L3 élément Q6 élément C9
élément L4
élément Q8
élément C12
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 21
III- Discrétisation (Maillage) :
c- Eléments à trois dimensions :
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 22

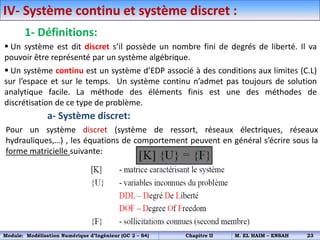

IV- Système continu et système discret :
1- Définitions:
 Un système est dit discret s’il possède un nombre fini de degrés de liberté. Il va
pouvoir être représenté par un système algébrique.
 Un système continu est un système d’EDP associé à des conditions aux limites (C.L)
sur l’espace et sur le temps. Un système continu n’admet pas toujours de solution
analytique facile. La méthode des éléments finis est une des méthodes de
discrétisation de ce type de problème.
a- Système discret:
Pour un système discret (système de ressort, réseaux électriques, réseaux
hydrauliques,…) , les équations de comportement peuvent en général s’écrire sous la
forme matricielle suivante:
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 23
 Significations :
IV- Système continu et système discret :
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 24

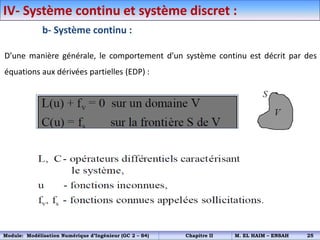

b- Système continu :
D’une manière générale, le comportement d’un système continu est décrit par des
équations aux dérivées partielles (EDP) :
IV- Système continu et système discret :
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 25
Les C.L : peuvent être de trois sortes:
 Condition de Dirichlet : sur S1
 Condition de Neumann : avec sur S2
Condition de Cauchy (mixte) : sur S3
n
u
f
n



( )
n s
f f

s
u
u f
n


 

( ) s
C u u f
 
S2
S3
S1
s
u
u f
n


 

n
u
f
n



s
u f

Rappel :
.
u
n
n

 

IV- Système continu et système discret :
( ) 0
v
L u f
 
Sur le domaine V
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 26

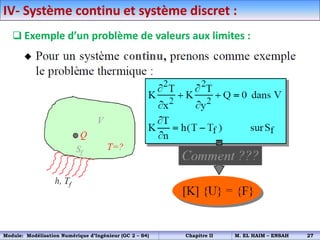

 Exemple d’un problème de valeurs aux limites :
IV- Système continu et système discret :
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 27
3- Quelques notions :
 Un système discret est dit linéaire si les termes de et sont des constantes
indépendantes de .
 Un système continu est linéaire si les expressions et sont linéaires en
et ses dérivées . De plus et sont indépendantes de . Alors nous
pouvons écrire:
 Un système d’équations différentielles est d’ordre m s’il fait intervenir des dérivées
de jusqu’à l’ordre m.
 Un opérateur différentielles est dit homogène si:
 
K  
F
 
U
( )
L u ( )
C u
u s
f v
f u
     
( ) .
L u L U

     
C( ) .
u C U

u
L
( 0) 0
L u  
IV- Système continu et système discret :
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 28

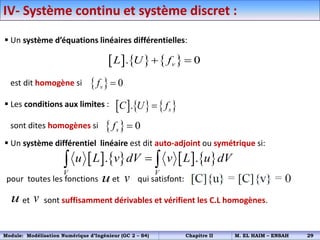

 Un système d’équations linéaires différentielles:
est dit homogène si
 Les conditions aux limites :
sont dites homogènes si
 Un système différentiel linéaire est dit auto-adjoint ou symétrique si:
pour toutes les fonctions et qui satisfont:
et sont suffisamment dérivables et vérifient les C.L homogènes.
     
. 0
v
L U f
 
  0
v
f 
     
. s
C U f

  0
s
f 
       
. .
V V
u L v dV v L u dV

 
u v
u v
IV- Système continu et système discret :
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 29
V- Formulation intégrale:

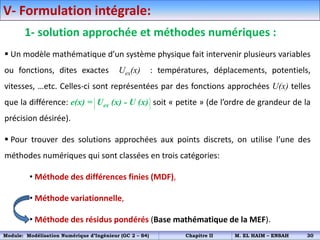

1- solution approchée et méthodes numériques :
 Un modèle mathématique d’un système physique fait intervenir plusieurs variables
ou fonctions, dites exactes Uex(x) : températures, déplacements, potentiels,
vitesses, …etc. Celles-ci sont représentées par des fonctions approchées U(x) telles
que la différence: e(x) = Uex (x) - U (x) soit « petite » (de l’ordre de grandeur de la
précision désirée).
 Pour trouver des solutions approchées aux points discrets, on utilise l’une des
méthodes numériques qui sont classées en trois catégories:
• Méthode des différences finies (MDF),
• Méthode variationnelle,
• Méthode des résidus pondérés (Base mathématique de la MEF).
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 30

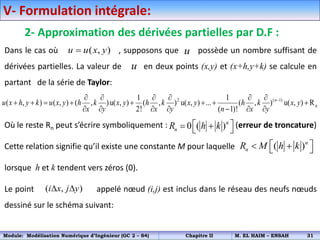

2- Approximation des dérivées partielles par D.F :
Dans le cas où , supposons que possède un nombre suffisant de
dérivées partielles. La valeur de en deux points (x,y) et (x+h,y+k) se calcule en
partant de la série de Taylor:
Où le reste Rn peut s’écrire symboliquement : (erreur de troncature)
Cette relation signifie qu’il existe une constante M pour laquelle
lorsque h et k tendent vers zéros (0).
Le point appelé nœud (i,j) est inclus dans le réseau des neufs nœuds
dessiné sur le schéma suivant:
( , )
u u x y
 u
u
2 ( 1)
1 1
( , ) ( , ) ( , )u( , ) ( , ) u( , ) ... ( , ) u( , ) R
2! ( 1)!
n
n
u x h y k u x y h k x y h k x y h k x y
x y x y n x y

     
       
      
0 ( )n
n
R h k
 
 
 
( )n
n
R M h k
 
 
 
( , )
i x j y
 
V- Formulation intégrale:
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 31

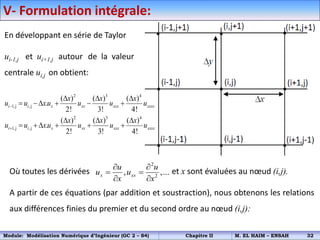

En développant en série de Taylor
ui-1,j et ui+1,j autour de la valeur
centrale ui,j on obtient:
2 3 4
1,j ,j
2 3 4
1,j ,j
( ) ( ) ( )
.
2! 3! 4!
( ) ( ) ( )
.
2! 3! 4!
i i x xx xxx xxxx
i i x xx xxx xxxx
x x x
u u xu u u u
x x x
u u xu u u u


  
    
  
     
Où toutes les dérivées et x sont évaluées au nœud (i,j).
A partir de ces équations (par addition et soustraction), nous obtenons les relations
aux différences finies du premier et du second ordre au nœud (i,j):
2
2
, ,...
x xx
u u
u u
x x
 
 
 
V- Formulation intégrale:
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 32
1, j , j
, j 1, j
1, j 1, j 2
2
1, j , j 1, j 2
2 2
0( )
0( )
0( )
2
2
0( )
( )
i i
i i
i i
i i i
u u
u
x
x x
u u
u
x
x x
u u
u
x
x x
u u u
u
x
x x


 
 


  
 


  
 


  
 
 

  
 

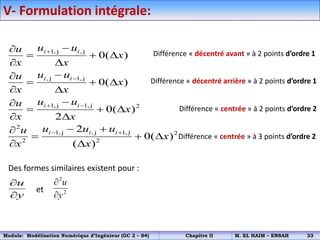

Différence « décentré arrière » à 2 points d’ordre 1
Différence « centrée » à 2 points d’ordre 2
Différence « décentré avant » à 2 points d’ordre 1
Différence « centrée » à 3 points d’ordre 2
Des formes similaires existent pour :
et
u
y


2
2
u
y


V- Formulation intégrale:
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 33

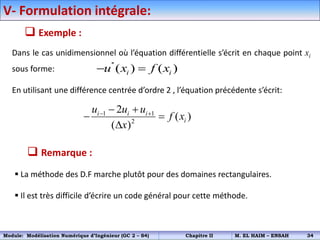

 Exemple :
Dans le cas unidimensionnel où l’équation différentielle s’écrit en chaque point xi
sous forme:
En utilisant une différence centrée d’ordre 2 , l’équation précédente s’écrit:
''
( ) ( )
i i
u x f x
 
1 1
2
2
( )
( )
i i i
i
u u u
f x
x
 
 
 

 Remarque :
 La méthode des D.F marche plutôt pour des domaines rectangulaires.
 Il est très difficile d’écrire un code général pour cette méthode.
V- Formulation intégrale:
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 34
3- Méthode variationnelle : Méthode des résidus pondérés
Données: Soit le système continu suivant:
Problème?
Chercher la fonction u(x,y) dans le domaine V.
Nous avons un système d’EDP d’ordre m linéaire ou non linéaire.
a- Définition du résidu pondéré :
On appelle résidu la quantité qui est nulle lorsque u est
solution du système (I).
est un vecteur si (I) est un système d’EDP.
(I)
V- Formulation intégrale:
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 35
V- Formulation intégrale:

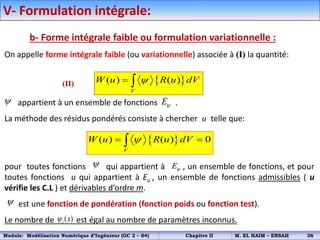

b- Forme intégrale faible ou formulation variationnelle :
On appelle forme intégrale faible (ou variationnelle) associée à (I) la quantité:
appartient à un ensemble de fonctions .
La méthode des résidus pondérés consiste à chercher u telle que:
pour toutes fonctions qui appartient à , un ensemble de fonctions, et pour
toutes fonctions u qui appartient à Eu , un ensemble de fonctions admissibles ( u
vérifie les C.L ) et dérivables d’ordre m.
est une fonction de pondération (fonction poids ou fonction test).
Le nombre de est égal au nombre de paramètres inconnus.
 
( ) ( )
V
W u R u dV

 
 E
 
( ) ( ) 0
V
W u R u dV

 

 E

( )
i x

(II)
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 36
V- Formulation intégrale:

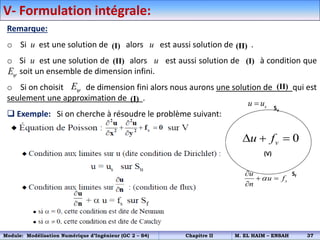

Remarque:
o Si u est une solution de alors u est aussi solution de .
o Si u est une solution de alors u est aussi solution de à condition que
soit un ensemble de dimension infini.
o Si on choisit de dimension fini alors nous aurons une solution de qui est
seulement une approximation de .
 Exemple: Si on cherche à résoudre le problème suivant:
(I) (II)
(II) (I)
E
E (II)
(I)
Sf
Su
s
u
u f
n


 

s
u u

0
v
u f
  
(V)
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 37
V- Formulation intégrale:

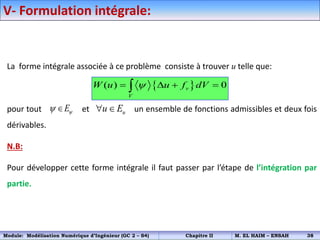

La forme intégrale associée à ce problème consiste à trouver u telle que:
pour tout et un ensemble de fonctions admissibles et deux fois
dérivables.
N.B:
Pour développer cette forme intégrale il faut passer par l’étape de l’intégration par
partie.
 
( ) 0
v
V
W u u f dV

   

E
  u
u E
 
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 38
V- Formulation intégrale:

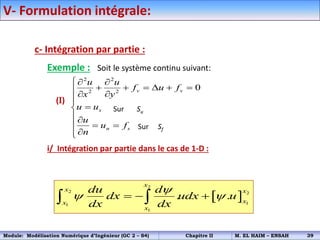

c- Intégration par partie :
Exemple : Soit le système continu suivant:
(I)
i/ Intégration par partie dans le cas de 1-D :
2 2
2 2
0
v v
s
n s
u u
f u f
x y
u u
u
u f
n
 
     

 





  



Sur Su
Sur Sf
 
2
2 2
1
1
1
. .
x
x x
x
x
x
du d
dx udx u
dx dx

 
  
 
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 39
V- Formulation intégrale:

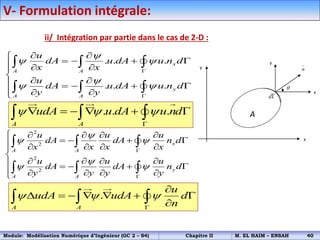

ii/ Intégration par partie dans le cas de 2-D :
. . .
. . .
x
A A
y
A A
u
dA u dA u n d
x x
u
dA u dA u n d
y y

 

 


 

   
  


 
    
  

  
  
. . .
A A
udA u dA u nd
  

     
  
2
2
2
2
x
A A
y
A A
u u u
dA dA n d
x x x x
u u u
dA dA n d
y y y y

 

 


    
   

   


   
    
    

  
  
.
A A
u
udA udA d
n
  


      

  
x
y
A
x
y
n
d

Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 40
V- Formulation intégrale:

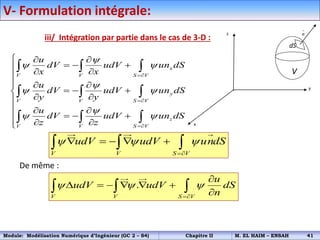

iii/ Intégration par partie dans le cas de 3-D :
De même :
x
V V S V
y
V V S V
z
V V S V
u
dV udV un dS
x x
u
dV udV un dS
y y
u
dV udV un dS
z z

 

 

 



  
  

 

  

  

 

  
  

 


  
  
  
V V S V
udV udV undS
  

    
  
.
V V S V
u
udV udV dS
n
  


     

  
z
y
x
n
V
dS
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 41
V- Formulation intégrale:
 Application :
La forme intégrale associée au système continu (I) de l’exemple précédent s’écrit
comme suit: (II)
est deux fois dérivable et admissible.
est une fonction intégrable.
Or :
D’où : (III)
( ) ( ) 0
v
V
W u u f dV

   

u

( ) 0
v
V V
W u udV f dV
 
   
 
( ) . 0
v
V S V
u
W u udV dS f dV
n
  

      

  
u f f f
s
S S S S S
u u u u
dS dS dS dS f dS
n n n n
    
   
   
   
    
( ) . 0
f
v s
V V S
W u udV f dV f dS
  
      
  
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 42
V- Formulation intégrale:

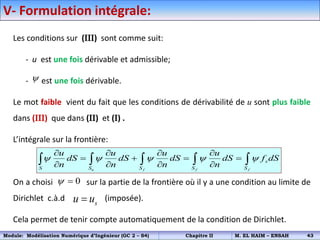

Les conditions sur (III) sont comme suit:
- u est une fois dérivable et admissible;
- est une fois dérivable.
Le mot faible vient du fait que les conditions de dérivabilité de u sont plus faible
dans (III) que dans (II) et (I) .
L’intégrale sur la frontière:
On a choisi sur la partie de la frontière où il y a une condition au limite de
Dirichlet c.à.d (imposée).
Cela permet de tenir compte automatiquement de la condition de Dirichlet.

u f f f
s
S S S S S
u u u u
dS dS dS dS f dS
n n n n
    
   
   
   
    
0
 
s
u u

Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 43

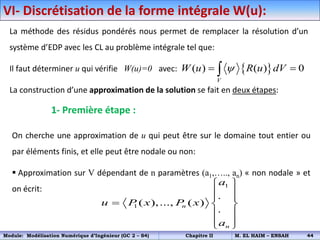

VI- Discrétisation de la forme intégrale W(u):
La méthode des résidus pondérés nous permet de remplacer la résolution d’un
système d’EDP avec les CL au problème intégrale tel que:
Il faut déterminer u qui vérifie W(u)=0 avec:
La construction d’une approximation de la solution se fait en deux étapes:
 
( ) ( ) 0
V
W u R u dV

 

1- Première étape :
On cherche une approximation de u qui peut être sur le domaine tout entier ou
par éléments finis, et elle peut être nodale ou non:
 Approximation sur V dépendant de n paramètres (a1,….., an) « non nodale » et
on écrit: 1
1
.
( ),..., ( )
.
n
n
a
u P x P x
a
 
 
 
  
 
 
 
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 44
VI- Discrétisation de la forme intégrale W(u):
 Approximation nodale sur V dépendant de n paramètres (u1,….., un) « variables
nodales » et on écrit:
 Approximation nodale par éléments finis; En fait le domaine V est subdivisé en
éléments Ve , et sur chaque élément Ve on écrit:
p est le nombre des nœuds de l’élément (p=N.N.E).
N.B: L’approximation doit être admissible.
1
1
.
( ),..., ( )
.
n
n
u
u N x N x
u
 
 
 
  
 
 
 
1
1
.
( ),..., ( )
.
e
p
p
u
u N x N x
u
 
 
 
  
 
 
 
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 45
VI- Discrétisation de la forme intégrale W(u):

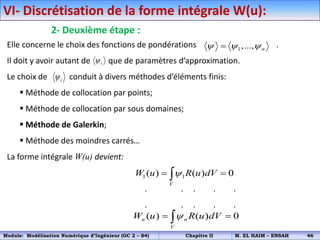

2- Deuxième étape :
Elle concerne le choix des fonctions de pondérations .
Il doit y avoir autant de que de paramètres d’approximation.
Le choix de conduit à divers méthodes d’éléments finis:
 Méthode de collocation par points;
 Méthode de collocation par sous domaines;
 Méthode de Galerkin;
 Méthode des moindres carrés…
La forme intégrale W(u) devient:
. . . . .
. . . . .
1,..., n
  

i

i

1 1
( ) ( ) 0
V
W u R u dV

 

( ) ( ) 0
n n
V
W u R u dV

 

Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 46
VI- Discrétisation de la forme intégrale W(u):

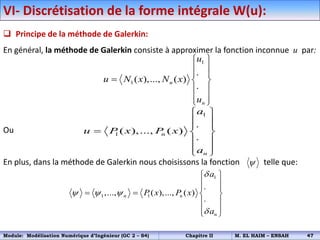

 Principe de la méthode de Galerkin:
En général, la méthode de Galerkin consiste à approximer la fonction inconnue u par:
Ou
En plus, dans la méthode de Galerkin nous choisissons la fonction telle que:
1
1
.
( ),..., ( )
.
n
n
u
u N x N x
u
 
 
 
  
 
 
 
1
1
.
( ),..., ( )
.
n
n
a
u P x P x
a
 
 
 
  
 
 
 
1
1 1
.
,..., ( ),..., ( )
.
n n
n
a
P x P x
a

  

 
 
 
   
 
 
 

Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 47
VI- Discrétisation de la forme intégrale W(u):

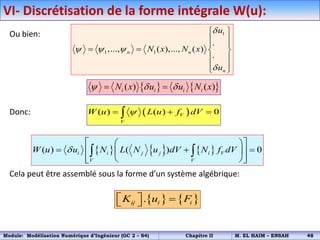

Ou bien:
Donc:
Cela peut être assemblé sous la forme d’un système algébrique:
1
1 1
.
,..., ( ),..., ( )
.
n n
n
u
N x N x
u

  

 
 
 
   
 
 
 
 
( ) ( ) 0
V
V
W u L u f dV

  

     
( ) ( ) 0
i i j j i V
V V
W u u N L N u dV N f dV

 
 
  
 
 
 
 
 
 
   
( ) ( )
i i i i
N x u u N x
  
 
   
.
ij i i
K u F
  
 
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 48

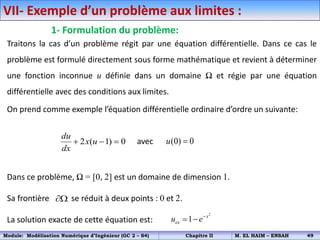

VII- Exemple d’un problème aux limites :
1- Formulation du problème:
Traitons la cas d’un problème régit par une équation différentielle. Dans ce cas le
problème est formulé directement sous forme mathématique et revient à déterminer
une fonction inconnue u définie dans un domaine Ω et régie par une équation
différentielle avec des conditions aux limites.
On prend comme exemple l’équation différentielle ordinaire d’ordre un suivante:
avec
Dans ce problème, Ω = [0, 2] est un domaine de dimension 1.
Sa frontière se réduit à deux points : 0 et 2.
La solution exacte de cette équation est:
2 ( 1) 0
du
x u
dx
   (0) 0
u 

2
1 x
ex
u e
 
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 49

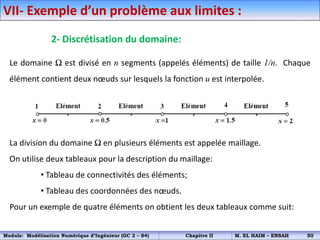

2- Discrétisation du domaine:
Le domaine Ω est divisé en n segments (appelés éléments) de taille 1/n. Chaque
élément contient deux nœuds sur lesquels la fonction u est interpolée.
La division du domaine Ω en plusieurs éléments est appelée maillage.

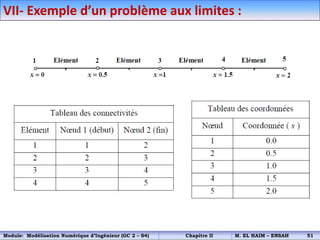

On utilise deux tableaux pour la description du maillage:
• Tableau de connectivités des éléments;
• Tableau des coordonnées des nœuds.
Pour un exemple de quatre éléments on obtient les deux tableaux comme suit:
VII- Exemple d’un problème aux limites :
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 50
VII- Exemple d’un problème aux limites :
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 51

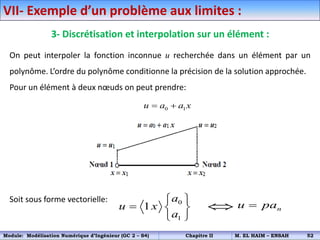

3- Discrétisation et interpolation sur un élément :
On peut interpoler la fonction inconnue u recherchée dans un élément par un
polynôme. L’ordre du polynôme conditionne la précision de la solution approchée.
Pour un élément à deux nœuds on peut prendre:
Soit sous forme vectorielle:
0 1
u a a x
 
0
1
1
a
u x
a
 
  
 
n
u pa


VII- Exemple d’un problème aux limites :
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 52

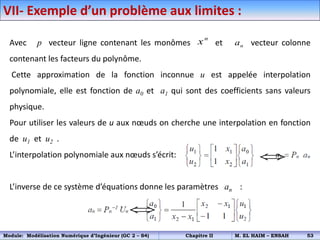

Avec p vecteur ligne contenant les monômes et vecteur colonne
contenant les facteurs du polynôme.
Cette approximation de la fonction inconnue u est appelée interpolation
polynomiale, elle est fonction de a0 et a1 qui sont des coefficients sans valeurs
physique.
Pour utiliser les valeurs de u aux nœuds on cherche une interpolation en fonction
de u1 et u2 .
L’interpolation polynomiale aux nœuds s’écrit:
L’inverse de ce système d’équations donne les paramètres an :
n
x n
a
VII- Exemple d’un problème aux limites :


Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 53

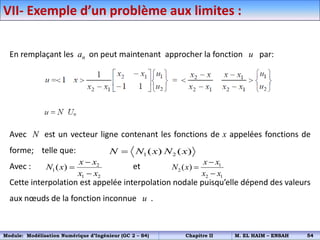

En remplaçant les an on peut maintenant approcher la fonction u par:
Avec N est un vecteur ligne contenant les fonctions de x appelées fonctions de
forme; telle que:
Avec : et
Cette interpolation est appelée interpolation nodale puisqu’elle dépend des valeurs
aux nœuds de la fonction inconnue u .
1 2
( ) ( )
N N x N x

2
1
1 2
( )
x x
N x
x x



1
2
2 1
( )
x x
N x
x x



VII- Exemple d’un problème aux limites :
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 54

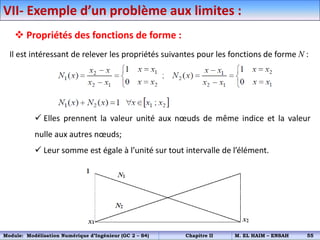

 Propriétés des fonctions de forme :
Il est intéressant de relever les propriétés suivantes pour les fonctions de forme N :
 Elles prennent la valeur unité aux nœuds de même indice et la valeur
nulle aux autres nœuds;
 Leur somme est égale à l’unité sur tout intervalle de l’élément.
VII- Exemple d’un problème aux limites :
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 55

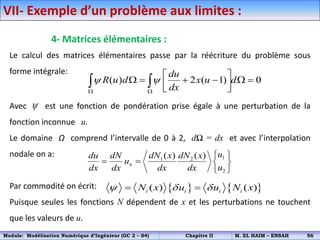

4- Matrices élémentaires :
Le calcul des matrices élémentaires passe par la réécriture du problème sous
forme intégrale:
Avec est une fonction de pondération prise égale à une perturbation de la
fonction inconnue u.
Le domaine Ω comprend l’intervalle de 0 à 2, dΩ = dx et avec l’interpolation
nodale on a:
Par commodité on écrit:
Puisque seules les fonctions N dépendent de x et les perturbations ne touchent
que les valeurs de u.
( ) 2 ( 1) 0
du
R u d x u d
dx
 
 
 
     
 
 
 

1
1 2
2
( ) ( )
n
u
dN x dN x
du dN
u
u
dx dx dx dx
 
   
 
VII- Exemple d’un problème aux limites :
   
( ) ( )
i i i i
N x u u N x
  
 
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 56

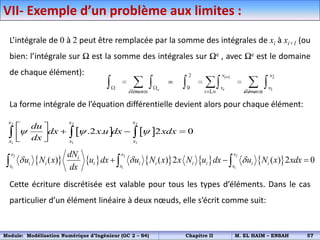

L’intégrale de 0 à 2 peut être remplacée par la somme des intégrales de xi à xi+1 (ou
bien: l’intégrale sur Ω est la somme des intégrales sur Ωe , avec Ωe est le domaine
de chaque élément):
La forme intégrale de l’équation différentielle devient alors pour chaque élément:
Cette écriture discrétisée est valable pour tous les types d’éléments. Dans le cas
particulier d’un élément linéaire à deux nœuds, elle s’écrit comme suit:
VII- Exemple d’un problème aux limites :
         
2 2 2
1 1 1
( ) ( ) 2 ( ) 2 0
x x x
i
i i i i i i i i i
x x x
dN
u N x u dx u N x x N u dx u N x xdx
dx
  
  
  
   
2 2 2
1 1 1
.2 . 2 0
x x x
x x x
du
dx x u dx xdx
dx
  
 
  
 
 
  
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 57

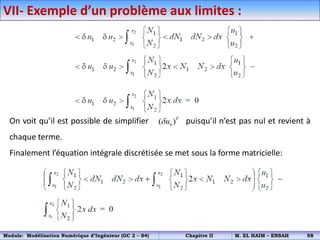

VII- Exemple d’un problème aux limites :
On voit qu’il est possible de simplifier puisqu’il n’est pas nul et revient à
chaque terme.
Finalement l’équation intégrale discrétisée se met sous la forme matricielle:
( )T
n
u

Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 58

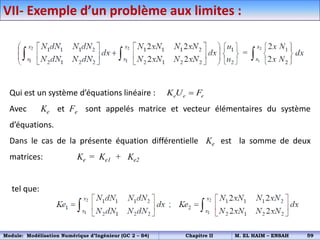

VII- Exemple d’un problème aux limites :
Qui est un système d’équations linéaire :
Avec Ke et Fe sont appelés matrice et vecteur élémentaires du système
d’équations.
Dans le cas de la présente équation différentielle Ke est la somme de deux
matrices: Ke = Ke1 + Ke2
tel que:
e e e
K U F

Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 59
VII- Exemple d’un problème aux limites :

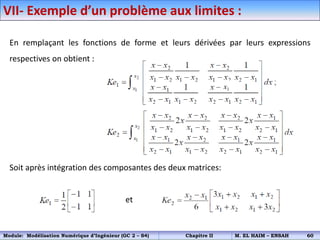

En remplaçant les fonctions de forme et leurs dérivées par leurs expressions
respectives on obtient :
Soit après intégration des composantes des deux matrices:
et
x1
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 60
VII- Exemple d’un problème aux limites :

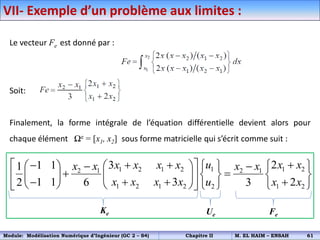

Le vecteur Fe est donné par :
Soit:
Finalement, la forme intégrale de l’équation différentielle devient alors pour
chaque élément Ωe = [x1, x2] sous forme matricielle qui s’écrit comme suit :
1 1 2
1 2 1 2
2 1 2 1
1 2 1 2 2 1 2
2
3
1 1
1
3
1 1 2
2 6 3
u x x
x x x x
x x x x
x x x x u x x
  
 
    
 
   
 
   
 
 
   
 
       
 
Ke Ue Fe
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 61
VII- Exemple d’un problème aux limites :

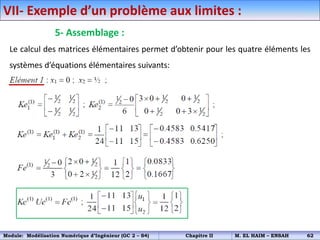

5- Assemblage :
Le calcul des matrices élémentaires permet d’obtenir pour les quatre éléments les
systèmes d’équations élémentaires suivants:
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 62

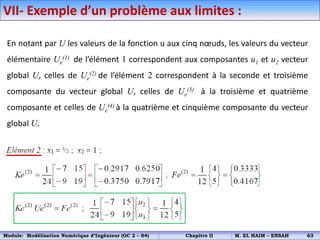

VII- Exemple d’un problème aux limites :
En notant par U les valeurs de la fonction u aux cinq nœuds, les valeurs du vecteur
élémentaire Ue
(1) de l’élément 1 correspondent aux composantes u1 et u2 vecteur
global U, celles de Ue
(2) de l’élément 2 correspondent à la seconde et troisième
composante du vecteur global U, celles de Ue
(3) à la troisième et quatrième
composante et celles de Ue
(4) à la quatrième et cinquième composante du vecteur
global U.
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 63

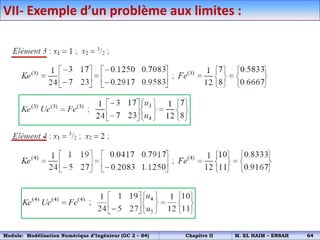

VII- Exemple d’un problème aux limites :
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 64
VII- Exemple d’un problème aux limites :

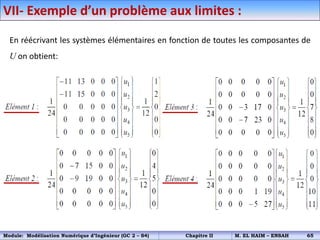

En réécrivant les systèmes élémentaires en fonction de toutes les composantes de
U on obtient:
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 65
VII- Exemple d’un problème aux limites :

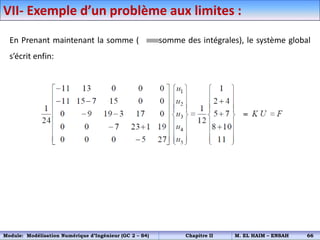

En Prenant maintenant la somme ( somme des intégrales), le système global
s’écrit enfin:

Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 66
VII- Exemple d’un problème aux limites :
6- Application des conditions aux limites :
Avant de résoudre le système il faut appliquer les conditions aux limites de la
fonction u. Au nœud 1 de coordonnée x=0 , u=0: ce qui traduit la réduction du
nombre d’équations total à résoudre. Le système global devient alors:
La ligne et la colonne d’indice 1 qui correspond à la valeur u1 ont été supprimées
de la matrice K et du vecteur F. Si alors on retranche de F le
produit de la 1ère colonne de K par a .
(0) 0
u a
  1
( )
u a

Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 64

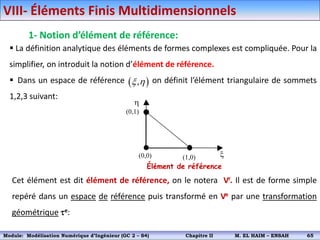

VIII- Éléments Finis Multidimensionnels
 La définition analytique des éléments de formes complexes est compliquée. Pour la
simplifier, on introduit la notion d’élément de référence.
 Dans un espace de référence on définit l’élément triangulaire de sommets
1,2,3 suivant:
Cet élément est dit élément de référence, on le notera Vr. Il est de forme simple
repéré dans un espace de référence puis transformé en Ve par une transformation
géométrique e:
h
x
(0,0) (1,0)
(0,1)
Élément de référence
1- Notion d’élément de référence:
 
,
x h
Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 68
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 65
 
,
x h  
,
x y
Où :
Où : sont les coordonnées de Xi .
 
1 1 2 2 5 5
, , , , , ,..., , ,...
x x x y x y x y
x h

 
1 1 2 2 5 5
, , , , , ,..., , ,...
y y x y x y x y
x h

 
,
i i
x y
h
x
(0,0) (1,0)
(0,1)
(x1 ,y1)
x
y
(x2 ,y2)
(x3 ,y3)
1

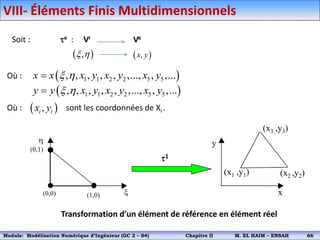

Transformation d’un élément de référence en élément réel
Soit : e : Vr Ve
VIII- Éléments Finis Multidimensionnels
Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 69
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 66

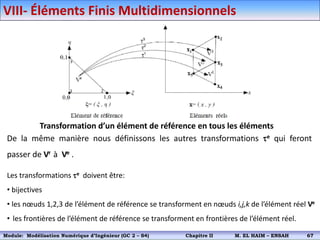

Transformation d’un élément de référence en tous les éléments
De la même manière nous définissons les autres transformations e qui feront
passer de Vr à Ve .
Les transformations e doivent être:
• bijectives
• les nœuds 1,2,3 de l’élément de référence se transforment en nœuds i,j,k de l’élément réel Ve
• les frontières de l’élément de référence se transforment en frontières de l’élément réel.
VIII- Éléments Finis Multidimensionnels
Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 70
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 67

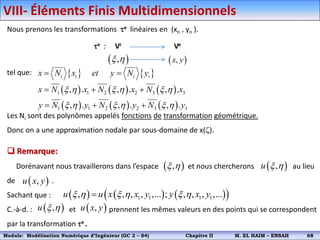

Nous prenons les transformations e linéaires en (xn , yn ).
tel que:
Les Ni sont des polynômes appelés fonctions de transformation géométrique.
Donc on a une approximation nodale par sous-domaine de x().
e : Vr Ve
 
,
x h  
,
x y
   
i i i i
x N x et y N y
 
     
     
1 1 2 2 3 3
1 1 2 2 3 3
, . , . , .
, . , . , .
x N x N x N x
y N y N y N y
x h x h x h
x h x h x h
  
  
 Remarque:
Dorénavant nous travaillerons dans l’espace et nous chercherons au lieu
de .
Sachant que :
C.-à-d. : et prennent les mêmes valeurs en des points qui se correspondent
par la transformation e .
 
,
x h  
,
u x h
 
,
u x y
     
 
1 1 1 1
, , , , ,... ; , , , ,...
u u x x y y x y
x h x h x h

 
,
u x h  
,
u x y
VIII- Éléments Finis Multidimensionnels
Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 71
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 68

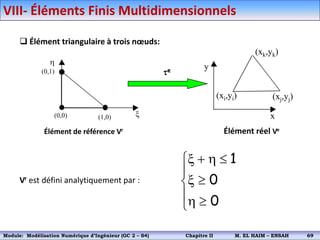

h
x
(0,0) (1,0)
(0,1) e
(xi,yi)
x
y
(xj,yj)
(xk,yk)
Élément de référence Vr Élément réel Ve
 Élément triangulaire à trois nœuds:
Vr est défini analytiquement par :






h

x

h

x
0
0
1
VIII- Éléments Finis Multidimensionnels
Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 72
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 69

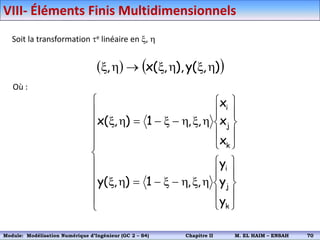

Soit la transformation e linéaire en x, h
   
)
,
(
y
),
,
(
x
, h
x
h
x

h
x
Où :





















h
x
h

x


h
x










h
x
h

x


h
x
k
j
i
k
j
i
y
y
y
,
,
1
)
,
(
y
x
x
x
,
,
1
)
,
(
x
VIII- Éléments Finis Multidimensionnels
Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 73
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 70

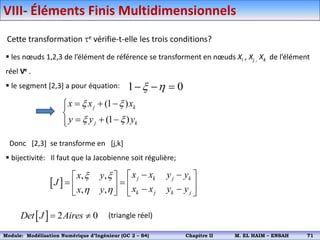

Cette transformation e vérifie-t-elle les trois conditions?
 les nœuds 1,2,3 de l’élément de référence se transforment en nœuds Xi , Xj , Xk de l’élément
réel Ve .
 le segment [2,3] a pour équation:
Donc [2,3] se transforme en [j,k]
 bijectivité: Il faut que la Jacobienne soit régulière;
(triangle réel)
1 0
x h
  
(1 )
(1 )
j k
j k
x x x
y y y
x x
x x
  



  


 
, ,
, ,
j k j k
k j k j
x x y y
x y
J
x x y y
x y
x x
h h
 
 
 
   
   
   
  2 0
Det J Aires
 
VIII- Éléments Finis Multidimensionnels
Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 74
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 71

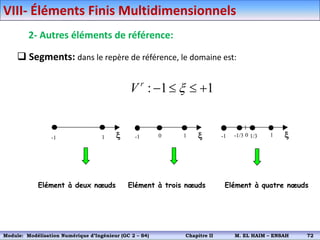

 Segments: dans le repère de référence, le domaine est:
: 1 1
r
V x
   
x
-1 1 x
1
-1 0 x
1
-1 0
-1/3 1/3
Elément à deux nœuds Elément à trois nœuds Elément à quatre nœuds
2- Autres éléments de référence:
VIII- Éléments Finis Multidimensionnels
Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 75
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 72

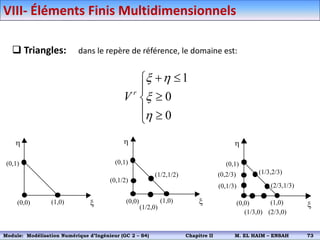

 Triangles: dans le repère de référence, le domaine est:
1
0
0
r
V
x h
x
h
 




 

(0,1)
(1,0)
(0,0) x
h
(0,1)
(1,0)
(0,0) x
h
(1/2,1/2)
(1/2,0)
(0,1/2)
(0,1)
(1,0)
(0,0) x
h
(0,1/3)
(0,2/3)
(1/3,0) (2/3,0)
(2/3,1/3)
(1/3,2/3)
VIII- Éléments Finis Multidimensionnels
Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 76
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 73

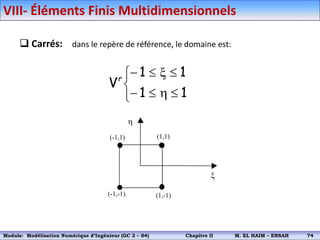

 Carrés: dans le repère de référence, le domaine est:




h



x


1
1
1
1
Vr
h
x
(1,-1)
(-1,-1)
(1,1)
(-1,1)
VIII- Éléments Finis Multidimensionnels
Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 77
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 74

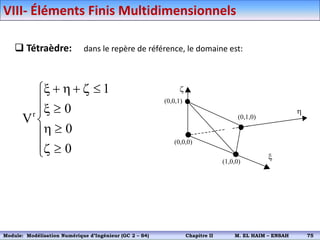

 Tétraèdre: dans le repère de référence, le domaine est:










h

x



h

x
0
0
0
1
Vr

h
x
(1,0,0)
(0,1,0)
(0,0,1)
(0,0,0)
VIII- Éléments Finis Multidimensionnels
Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 78
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 75

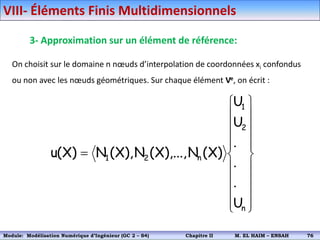

3- Approximation sur un élément de référence:
On choisit sur le domaine n nœuds d’interpolation de coordonnées xi confondus
ou non avec les nœuds géométriques. Sur chaque élément Ve, on écrit :























n
2
1
n
2
1
U
.
.
.
U
U
)
X
(
N
),...,
X
(
N
),
X
(
N
)
X
(
u
VIII- Éléments Finis Multidimensionnels
Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 79
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 76

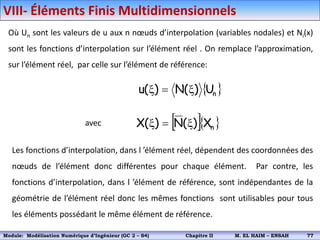

Où Un sont les valeurs de u aux n nœuds d’interpolation (variables nodales) et Ni(x)
sont les fonctions d’interpolation sur l’élément réel . On remplace l’approximation,
sur l’élément réel, par celle sur l’élément de référence:
 
n
U
)
(
N
)
(
u x

x
avec   
n
X
)
(
N
)
(
X x

x
Les fonctions d’interpolation, dans l ’élément réel, dépendent des coordonnées des
nœuds de l’élément donc différentes pour chaque élément. Par contre, les
fonctions d’interpolation, dans l ’élément de référence, sont indépendantes de la
géométrie de l’élément réel donc les mêmes fonctions sont utilisables pour tous
les éléments possédant le même élément de référence.
VIII- Éléments Finis Multidimensionnels
Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 80
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 77

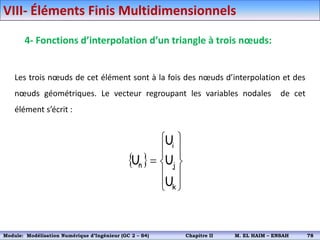

4- Fonctions d’interpolation d’un triangle à trois nœuds:
Les trois nœuds de cet élément sont à la fois des nœuds d’interpolation et des
nœuds géométriques. Le vecteur regroupant les variables nodales de cet
élément s’écrit :
 











k
j
i
n
U
U
U
U
VIII- Éléments Finis Multidimensionnels
Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 81
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 78

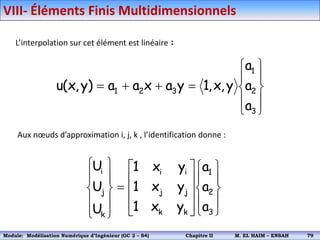

L’interpolation sur cet élément est linéaire :














3
2
1
3
2
1
a
a
a
y
,
x
,
1
y
a
x
a
a
)
y
,
x
(
u
Aux nœuds d’approximation i, j, k , l’identification donne :































3
2
1
k
k
j
j
i
i
k
j
i
a
a
a
y
x
1
y
x
1
y
x
1
U
U
U
VIII- Éléments Finis Multidimensionnels
Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 82
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 79

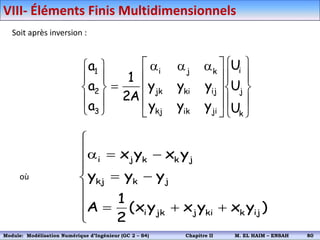

Soit après inversion :



















 













k
j
i
ji
ik
kj
ij
ki
jk
k
j
i
3
2
1
U
U
U
y
y
y
y
y
y
A
2
1
a
a
a
où

















)
y
x
y
x
y
x
(
2
1
A
y
y
y
y
x
y
x
ij
k
ki
j
jk
i
j
k
kj
j
k
k
j
i
VIII- Éléments Finis Multidimensionnels
Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 83
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 80

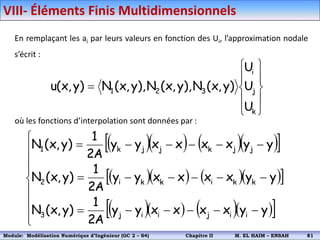

En remplaçant les ai par leurs valeurs en fonction des Ui, l’approximation nodale
s’écrit :











k
j
i
3
2
1
U
U
U
)
y
,
x
(
N
),
y
,
x
(
N
),
y
,
x
(
N
)
y
,
x
(
u
où les fonctions d’interpolation sont données par :
     
 
     
 
     
 



























y
y
x
x
x
x
y
y
A
2
1
)
y
,
x
(
N
y
y
x
x
x
x
y
y
A
2
1
)
y
,
x
(
N
y
y
x
x
x
x
y
y
A
2
1
)
y
,
x
(
N
i
i
j
i
i
j
3
k
k
i
k
k
i
2
j
j
k
j
j
k
1
VIII- Éléments Finis Multidimensionnels
Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 84
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 81

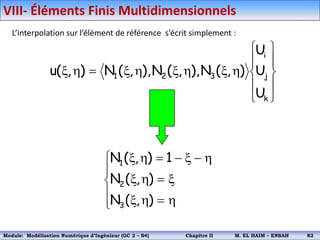

L’interpolation sur l’élément de référence s’écrit simplement :










h
x
h
x
h
x

h
x
k
j
i
3
2
1
U
U
U
)
,
(
N
),
,
(
N
),
,
(
N
)
,
(
u





h

h
x
x

h
x
h

x


h
x
)
,
(
N
)
,
(
N
1
)
,
(
N
3
2
1
VIII- Éléments Finis Multidimensionnels
Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 85
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 82

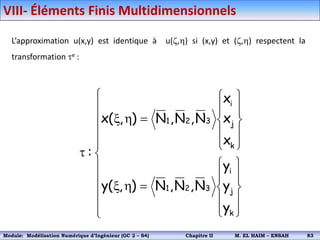

L’approximation u(x,y) est identique à u(,h) si (x,y) et (,h) respectent la
transformation e :






















h
x











h
x

k
j
i
3
2
1
k
j
i
3
2
1
y
y
y
N
,
N
,
N
)
,
(
y
x
x
x
N
,
N
,
N
)
,
(
x
:
VIII- Éléments Finis Multidimensionnels
Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 86
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 83

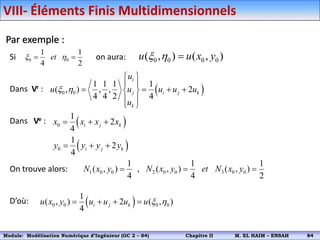

Par exemple :
Si on aura:
Dans Vr :
Dans Ve :
On trouve alors:
D’où:
0 0
1 1
4 2
et
x h
  0 0 0 0
( , ) ( , )
u u x y
x h 
 
0 0
1 1 1 1
( , ) , , 2
4 4 2 4
i
j i j k
k
u
u u u u u
u
x h
 
 
   
 
 
 
 
 
0
0
1
2
4
1
2
4
i j k
i j k
x x x x
y y y y
  
  
1 0 0 2 0 0 3 0 0
1 1 1
( , ) , ( , ) ( , )
4 4 2
N x y N x y et N x y
  
 
0 0 0 0
1
( , ) 2 ( , )
4
i j k
u x y u u u u x h
   
VIII- Éléments Finis Multidimensionnels
Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 87
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 84

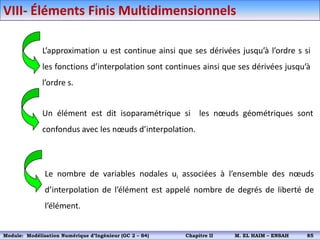

L’approximation u est continue ainsi que ses dérivées jusqu’à l’ordre s si
les fonctions d’interpolation sont continues ainsi que ses dérivées jusqu’à
l’ordre s.
Un élément est dit isoparamétrique si les nœuds géométriques sont
confondus avec les nœuds d’interpolation.
Le nombre de variables nodales ui associées à l’ensemble des nœuds
d’interpolation de l’élément est appelé nombre de degrés de liberté de
l’élément.
VIII- Éléments Finis Multidimensionnels
Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 88
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 85

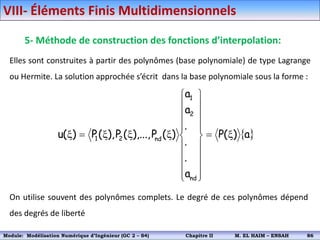

5- Méthode de construction des fonctions d’interpolation:
Elles sont construites à partir des polynômes (base polynomiale) de type Lagrange
ou Hermite. La solution approchée s’écrit dans la base polynomiale sous la forme :
 
a
)
(
P
a
.
.
.
a
a
)
(
P
),...,
(
P
),
(
P
)
(
u
nd
2
1
nd
2
1 x























x
x
x

x
On utilise souvent des polynômes complets. Le degré de ces polynômes dépend
des degrés de liberté
VIII- Éléments Finis Multidimensionnels
Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 89
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 86

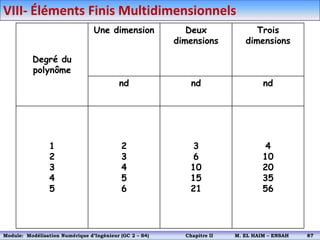

Degré du
polynôme
Une dimension Deux
dimensions
Trois
dimensions
nd nd nd
1
2
3
4
5
2
3
4
5
6
3
6
10
15
21
4
10
20
35
56
VIII- Éléments Finis Multidimensionnels
Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 90
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 87
6- Construction des fonctions de la transformation géométrique:
On choisit les coordonnées de la forme :
 
 
 







x

x
x

x
x

x
z
y
x
a
)
(
P
)
(
z
a
)
(
P
)
(
y
a
)
(
P
)
(
x
VIII- Éléments Finis Multidimensionnels
Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 91
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 88

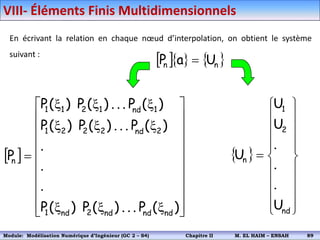

En écrivant la relation en chaque nœud d’interpolation, on obtient le système
suivant :
    
n
n U
a
P 
 




















x
x
x
x
x
x
x
x
x

)
(
P
.
.
.
)
(
P
)
(
P
.
.
.
)
(
P
.
.
.
)
(
P
)
(
P
)
(
P
.
.
.
)
(
P
)
(
P
P
nd
nd
nd
2
nd
1
2
nd
2
2
2
1
1
nd
1
2
1
1
n
 























nd
2
1
n
U
.
.
.
U
U
U
VIII- Éléments Finis Multidimensionnels
Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 92
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 89

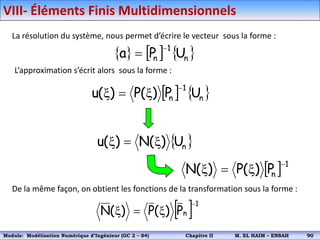

La résolution du système, nous permet d’écrire le vecteur sous la forme :
     
n
1
n U
P
a


L’approximation s’écrit alors sous la forme :
   
n
1
n U
P
)
(
P
)
(
u

x

x
 
n
U
)
(
N
)
(
u x

x
  1
n
P
)
(
P
)
(
N

x

x
De la même façon, on obtient les fonctions de la transformation sous la forme :
 1
n
P
)
(
P
)
(
N

x

x
VIII- Éléments Finis Multidimensionnels
Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 93
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 90
7- Quadrilatère à quatre nœuds :
Le nombre de degrés de liberté pour cet exemple est égal à quatre:
Élément de référence Élément réel
(1,1)
(1,-1)
(-1,1)
(-1,-1)
1 2
3
4
x
h
(xi,yi)
x
y
(xj,yj)
(xk,yk)
(xl,yl)
VIII- Éléments Finis Multidimensionnels
Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 94
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 91

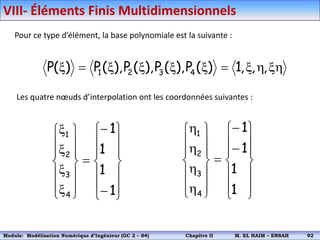

Pour ce type d’élément, la base polynomiale est la suivante :
xh
h
x

x
x
x
x

x ,
,
,
1
)
(
P
),
(
P
),
(
P
),
(
P
)
(
P 4
3
2
1
Les quatre nœuds d’interpolation ont les coordonnées suivantes :































x
x
x
x
1
1
1
1
4
3
2
1































h
h
h
h
1
1
1
1
4
3
2
1
VIII- Éléments Finis Multidimensionnels
Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 95
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 92

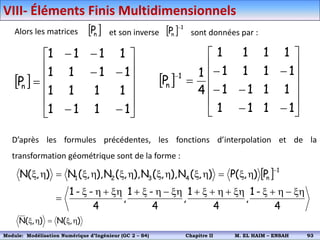

Alors les matrices  
n
P et son inverse   1
n
P

sont données par :
 



















1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
P
n
 




















1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
4
1
P
1
n
D’après les formules précédentes, les fonctions d’interpolation et de la
transformation géométrique sont de la forme :
 
4
-
1
,
4
1
,
4
-
1
,
4
-
-
1
P
)
,
(
P
)
,
(
N
),
,
(
N
),
,
(
N
),
,
(
N
)
,
(
N
1
n
4
3
2
1
xh

h

x
xh

h

x

xh

h
x

xh

h
x

h
x

h
x
h
x
h
x
h
x

h
x

)
,
(
N
)
,
(
N h
x

h
x
VIII- Éléments Finis Multidimensionnels
Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 96
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 93

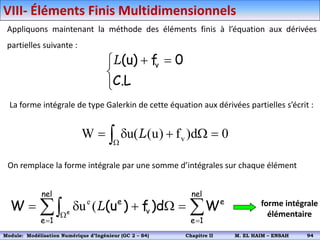

Appliquons maintenant la méthode des éléments finis à l’équation aux dérivées
partielles suivante :


 

L
.
C
0
f
)
u
( v
L
La forme intégrale de type Galerkin de cette équation aux dérivées partielles s’écrit :
0
d
)
f
)
u
(
u(
W v 



 
L
On remplace la forme intégrale par une somme d’intégrales sur chaque élément

 







nel
1
e
e
nel
1
e
v
e
W
d
)
f
)
u
(
W e
L
(
ue forme intégrale
élémentaire
VIII- Éléments Finis Multidimensionnels
Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 97
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 94

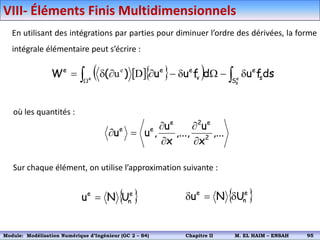

En utilisant des intégrations par parties pour diminuer l’ordre des dérivées, la forme
intégrale élémentaire peut s’écrire :
où les quantités :
Sur chaque élément, on utilise l’approximation suivante :
  
  
 








 e
s
e
S
s
e
v
e
e
e
ds
f
u
d
f
u
u
)
(
W D
ue
,...
x
u
,...,
x
u
,
u
u 2
e
2
e
e
e






 
e
n
e
U
N
u   
e
n
e
U
N
u 


VIII- Éléments Finis Multidimensionnels
Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 98
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 95
La forme intégrale élémentaire peut s’écrire sur l’élément réel:
où la matrice élémentaire et le vecteur élémentaire second membre sont donnés
par :
    
 
e
e
n
e
e
n
e
f
U
K
U
W 


     

 
 e
d
B
D
B
K
T
e
     

 


 e
e
S
s
v
e
ds
f
N
d
f
N
f
 

























.
.
.
.
x
N
N
B  


























.
.
.
.
x
N
N
B
VIII- Éléments Finis Multidimensionnels
Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 99
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 96

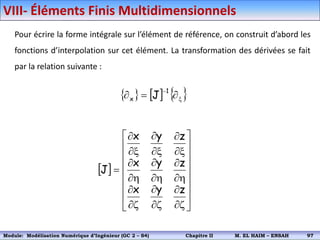

Pour écrire la forme intégrale sur l’élément de référence, on construit d’abord les
fonctions d’interpolation sur cet élément. La transformation des dérivées se fait
par la relation suivante :
     
x




1
x J
 

























h


h


h


x


x


x



z
y
x
z
y
x
z
y
x
J
VIII- Éléments Finis Multidimensionnels
Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 100
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 97

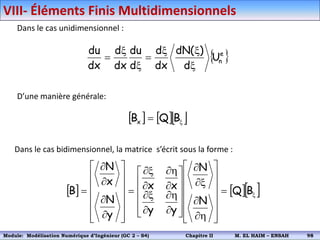

Dans le cas unidimensionnel :
 
e
n
U
d
)
(
dN
dx
d
d
du
dx
d
dx
du
x
x
x

x
x

D’une manière générale:
    
x
 B
Q
Bx
Dans le cas bidimensionnel, la matrice s’écrit sous la forme :
    
x















h


x















h


x


h


x




















 B
Q
N
N
y
y
x
x
y
N
x
N
B
VIII- Éléments Finis Multidimensionnels
Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 101
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 98

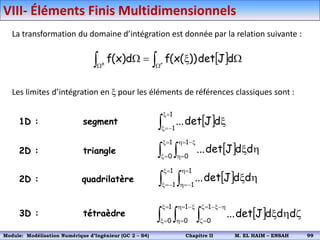

La transformation du domaine d’intégration est donnée par la relation suivante :
Les limites d’intégration en x pour les éléments de références classiques sont :
1D : segment
 

 


x

 r
e
d
J
det
))
(
x
(
f
d
)
x
(
f
 


x


x
x
1
1
d
J
det
...
 
 

x

x
x


h

h
h
x
1
0
1
0
d
d
J
det
...
2D : triangle
 
 

x


x

h


h
h
x
1
1
1
1
d
d
J
det
...
2D : quadrilatère
3D : tétraèdre  
  

x

x
x


h

h
h

x






h
x
1
0
1
0
1
0
d
d
d
J
det
...
VIII- Éléments Finis Multidimensionnels
Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 102
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 99

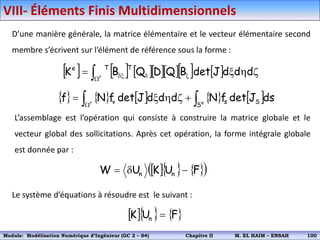

D’une manière générale, la matrice élémentaire et le vecteur élémentaire second
membre s’écrivent sur l’élément de référence sous la forme :
L’assemblage est l’opération qui consiste à construire la matrice globale et le
vecteur global des sollicitations. Après cet opération, la forme intégrale globale
est donnée par :
          

x

x 
h
x
 r
d
d
d
J
det
B
Q
D
Q
B
K
T
T
e
         

 

h
x

 e
r
S S
s
v ds
J
det
f
N
d
d
d
J
det
f
N
f
    
 
F
U
K
U
W n
n 


Le système d’équations à résoudre est le suivant :
    
F
U
K n 
VIII- Éléments Finis Multidimensionnels
Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 103
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 100

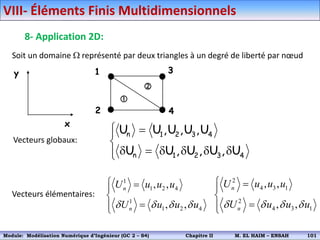

Soit un domaine  représenté par deux triangles à un degré de liberté par nœud
1
2
3
4


x
y
Vecteurs globaux:












4
3
2
1
n
4
3
2
1
n
U
,
U
,
U
,
U
U
U
,
U
,
U
,
U
U
1
1 2 4
1
1 2 4
, ,
, ,
n
n
U u u u
U u u u
   
 





Vecteurs élémentaires:
2
4 3 1
2
4 3 1
, ,
, ,
n
n
U u u u
U u u u
   
 





VIII- Éléments Finis Multidimensionnels
8- Application 2D:
Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 104
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 101

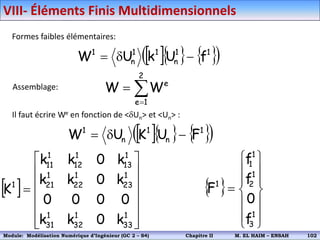

Formes faibles élémentaires:
    
 
1
1
n
1
1
n
1
f
U
k
U
W 





2
1
e
e
W
W
Assemblage:
Il faut écrire We en fonction de <Un> et <Un> :
    
 
1
n
1
n
1
F
U
K
U
W 


 















1
33
1
32
1
31
1
23
1
22
1
21
1
13
1
12
1
11
1
k
0
k
k
0
0
0
0
k
0
k
k
k
0
k
k
K  















1
3
1
2
1
1
1
f
0
f
f
F
VIII- Éléments Finis Multidimensionnels
Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 105
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 102
    
 
2
n
2
n
2
F
U
K
U
W 


 















2
11
2
21
2
31
2
12
2
22
2
32
2
13
2
23
2
33
2
k
k
0
k
k
k
0
k
0
0
0
0
k
k
0
k
K  















2
1
2
2
2
3
2
f
f
0
f
F
VIII- Éléments Finis Multidimensionnels
Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 106
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 103

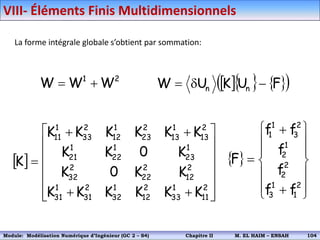

La forme intégrale globale s’obtient par sommation:
2
1
W
W
W 
     
 
F
U
K
U
W n
n 


 



















2
11
1
33
2
12
1
32
2
31
1
31
2
12
2
22
2
32
1
23
1
22
1
21
2
13
1
13
2
23
1
12
2
33
1
11
K
K
K
K
K
K
K
K
0
K
K
0
K
K
K
K
K
K
K
K
K  

















2
1
1
3
2
2
1
2
2
3
1
1
f
f
f
f
f
f
F
VIII- Éléments Finis Multidimensionnels
Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 107
Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 104

Contenu connexe

Similaire à 24032022075339668574813012.pdf

M2 An 1986 20 3 371 0
M2 An 1986  20 3 371 0M2 An 1986  20 3 371 0
M2 An 1986 20 3 371 0guest8b8369

Quasi Monte Carlo et ses applications financières ( pour une audience 'techni...
Quasi Monte Carlo et ses applications financières ( pour une audience 'techni...Quasi Monte Carlo et ses applications financières ( pour une audience 'techni...
Quasi Monte Carlo et ses applications financières ( pour une audience 'techni...mohamed hanini

BoiteOutilsMathematiques a l'usage des techniciens20181126.pdf
BoiteOutilsMathematiques a l'usage des techniciens20181126.pdfBoiteOutilsMathematiques a l'usage des techniciens20181126.pdf
BoiteOutilsMathematiques a l'usage des techniciens20181126.pdfsedmorabet

Note cours v0
Note cours v0Note cours v0
Note cours v0staros11

Approximation Linéaire - Droite d ajustement au sens des moindres carrés
Approximation Linéaire  -  Droite d ajustement au sens des moindres carrésApproximation Linéaire  -  Droite d ajustement au sens des moindres carrés
Approximation Linéaire - Droite d ajustement au sens des moindres carrésCédric Mouats

Chapitre 3 NP-complétude
Chapitre 3 NP-complétudeChapitre 3 NP-complétude
Chapitre 3 NP-complétudeSana Aroussi

Cours vibration 2016 prat
Cours vibration 2016 pratCours vibration 2016 prat
Cours vibration 2016 pratOumaimaBenSaid

Algebre 1 (annales)
Algebre 1 (annales)Algebre 1 (annales)
Algebre 1 (annales)Med Bijou

S3 algebre i (polycopie du cours)
S3 algebre i (polycopie du cours)S3 algebre i (polycopie du cours)
S3 algebre i (polycopie du cours)Med Bijou

Performances dans la segmentation d’images médicales
Performances dans la segmentation d’images médicalesPerformances dans la segmentation d’images médicales
Performances dans la segmentation d’images médicalesEL-Hachemi Guerrout

L'impact des incriments des séquences de tri Shell. Expérimentation des séque...
L'impact des incriments des séquences de tri Shell. Expérimentation des séque...L'impact des incriments des séquences de tri Shell. Expérimentation des séque...
L'impact des incriments des séquences de tri Shell. Expérimentation des séque...Soumia Elyakote HERMA

Projet Methode numerique_(MENG Try)
Projet Methode numerique_(MENG Try)Projet Methode numerique_(MENG Try)
Projet Methode numerique_(MENG Try)meng try

LES ALGORITHMES D’APPROXIMATION
LES ALGORITHMES D’APPROXIMATIONLES ALGORITHMES D’APPROXIMATION
LES ALGORITHMES D’APPROXIMATIONborhen boukthir

Algorithmes d'approximation
Algorithmes d'approximationAlgorithmes d'approximation
Algorithmes d'approximationmohamed_SAYARI

Electrostatique et Electrocinetique. Rappel de cours et exercices corriges de...
Electrostatique et Electrocinetique. Rappel de cours et exercices corriges de...Electrostatique et Electrocinetique. Rappel de cours et exercices corriges de...
Electrostatique et Electrocinetique. Rappel de cours et exercices corriges de...ssuserf33fd0

espace etudiant.licence 1er/2 anneé
espace etudiant.licence 1er/2 anneé espace etudiant.licence 1er/2 anneé
espace etudiant.licence 1er/2 anneé saoula khereddine


Similaire à 24032022075339668574813012.pdf (20)

TV_Soutenance_2012
TV_Soutenance_2012TV_Soutenance_2012
TV_Soutenance_2012

Analyse de structure i4
Analyse de structure i4Analyse de structure i4
Analyse de structure i4

M2 An 1986 20 3 371 0
M2 An 1986  20 3 371 0M2 An 1986  20 3 371 0
M2 An 1986 20 3 371 0

Quasi Monte Carlo et ses applications financières ( pour une audience 'techni...
Quasi Monte Carlo et ses applications financières ( pour une audience 'techni...Quasi Monte Carlo et ses applications financières ( pour une audience 'techni...
Quasi Monte Carlo et ses applications financières ( pour une audience 'techni...

BoiteOutilsMathematiques a l'usage des techniciens20181126.pdf
BoiteOutilsMathematiques a l'usage des techniciens20181126.pdfBoiteOutilsMathematiques a l'usage des techniciens20181126.pdf
BoiteOutilsMathematiques a l'usage des techniciens20181126.pdf

Note cours v0
Note cours v0Note cours v0
Note cours v0

Approximation Linéaire - Droite d ajustement au sens des moindres carrés
Approximation Linéaire  -  Droite d ajustement au sens des moindres carrésApproximation Linéaire  -  Droite d ajustement au sens des moindres carrés
Approximation Linéaire - Droite d ajustement au sens des moindres carrés

Chapitre 3 NP-complétude
Chapitre 3 NP-complétudeChapitre 3 NP-complétude
Chapitre 3 NP-complétude

Cours vibration 2016 prat
Cours vibration 2016 pratCours vibration 2016 prat
Cours vibration 2016 prat

Video
VideoVideo
Video

Algebre 1 (annales)
Algebre 1 (annales)Algebre 1 (annales)
Algebre 1 (annales)

Exercice intégrales
Exercice intégralesExercice intégrales
Exercice intégrales

S3 algebre i (polycopie du cours)
S3 algebre i (polycopie du cours)S3 algebre i (polycopie du cours)
S3 algebre i (polycopie du cours)

Performances dans la segmentation d’images médicales
Performances dans la segmentation d’images médicalesPerformances dans la segmentation d’images médicales
Performances dans la segmentation d’images médicales

L'impact des incriments des séquences de tri Shell. Expérimentation des séque...
L'impact des incriments des séquences de tri Shell. Expérimentation des séque...L'impact des incriments des séquences de tri Shell. Expérimentation des séque...
L'impact des incriments des séquences de tri Shell. Expérimentation des séque...

Projet Methode numerique_(MENG Try)
Projet Methode numerique_(MENG Try)Projet Methode numerique_(MENG Try)
Projet Methode numerique_(MENG Try)

LES ALGORITHMES D’APPROXIMATION
LES ALGORITHMES D’APPROXIMATIONLES ALGORITHMES D’APPROXIMATION
LES ALGORITHMES D’APPROXIMATION

Algorithmes d'approximation
Algorithmes d'approximationAlgorithmes d'approximation
Algorithmes d'approximation

Electrostatique et Electrocinetique. Rappel de cours et exercices corriges de...
Electrostatique et Electrocinetique. Rappel de cours et exercices corriges de...Electrostatique et Electrocinetique. Rappel de cours et exercices corriges de...
Electrostatique et Electrocinetique. Rappel de cours et exercices corriges de...

espace etudiant.licence 1er/2 anneé
espace etudiant.licence 1er/2 anneé espace etudiant.licence 1er/2 anneé
espace etudiant.licence 1er/2 anneé


24032022075339668574813012.pdf

  • 1. Professeur M.El Haim - ENSAH Méthode des Éléments Finis Chapitre II
  • 2. Introduction : La méthode des éléments finis (MEF) est une méthode d’approximation numérique basée sur la résolution de tous les problèmes d’équations aux dérivées partielles (EDP). L’appellation éléments finis vient de la décomposition du domaine d’étude en éléments. Cette méthode numérique trouve ses applications dans plusieurs domaines tels que:  L’analyse linéaire (statique et dynamique),  L’analyse non linéaire (grands déplacements, grandes déformations, contact et frottement…)  La mise en forme des matériaux,  Les transferts thermiques (en régime permanent et transitoire,…),  La mécanique des fluides,  L’électromagnétisme,  La dynamique rapide (choc, impact, crash),  L’optimisation des structures… Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 1
  • 3. Ainsi la MEF peut être appliquée dans plusieurs secteurs, en particulier:  Génie civil,  Génie mécanique,  Transport,  Aéronautique,  Espace,  Nucléaire,  Energétique,  Militaire, … Introduction : LA TECHNIQUE DES ELEMENTS FINIS EST UN SUPPORT A LA MODELISATION NUMERIQUE Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 2
  • 4. I- Historique de la MEF :  L’origine de la méthode peut se trouver dans les travaux de Fermat et Bernoulli (en 1743) avec le calcul des variations.  Puis, il faut attendre le début du XXème siècle avec les progrès en analyse avec la méthode de Galerkin se basant sur des théorèmes de projection dans les espaces de Hilbert.  En 1943, Robert Courant introduit le principe variationnel avec des fonctions de base à support locaux ouvrant la voie à une division d’un domaine considéré en « éléments ».  1960, avec le développement des ordinateurs Zienckiewiz et Argyris vont réaliser des travaux qui définissent la MEF. Ce qui amène le succès de la méthode et sa puissance est l’apport du calcul matriciel, introduit par un ingénieur civil anonyme. La méthode connaît alors un développement fulgurant accompagné par les progrès de l’informatique. Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 3
  • 5. I- Historique de la MEF :  Fin 1970, la méthode trouve ses applications dans le domaine d’étude des fluides incompressibles visqueux.  Début 1980, application de la MEF pour traiter les fluides eulériens.  Années 90, application de cette méthode pour étudier les fluides compressibles en résolvant les équations de Navier- Stockes.  Aujourd'hui, la MEF est devenu un outil très puissant pour résoudre tous type de problèmes physiques gouvernés par des EDP dans des géométries quelconques, que ce soit en dimension un, deux ou trois. On retrouve même des méthodes d’éléments finis en dimension 4, soit en espace-temps. Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 4
  • 6. II- Approximation nodale par éléments finis : 1- Interpolation : Données: Une fonction Uex est connue en n points x1 , …., xn telle que: Uex (x1) = U1 Uex (x2) = U2 . . . . Uex (xn) = Un Nous cherchons une fonction U(x) tq l’erreur e(x) = Uex (x) - U (x) soit « petite » Et que : U(x1) = Uex (x1) = U1 U(x2) = Uex (x2) = U2 . . . . U(xn) = Uex (xn) = Un U(x) est une approximation de Uex (x) Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 5
  • 7. II- Approximation nodale par éléments finis : On peut chercher U(x) :  Sous forme d’un polynôme : U(x) = a0 + a1 x + a2 x2 + … + an xn  Sous forme d’un polynôme de Lagrange, d’Hermite.  Sous forme d’une combinaison de fonctions triangulaires. Dans notre cas nous cherchons une approximation nodale, c.à.d : Les Ni(x) sont les fonctions d’interpolation telles que: ( Symbole de Kronecker) si si 1 1 . ( ) ( ),..., ( ) . . n n u U x N x N x u                1 1 ( ) ( )u ... ( )u n n U x N x N x    1 ( ) 0 i j ij N x       i j i j   Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 6
  • 8. II- Approximation nodale par éléments finis :  Exemple : Calculer la température en x = 0,7 ? (Autrement dit: trouver la valeur approchée U(0,7) )  Solution par polynôme simple: U(x) = a0 + a1 x + a2 x2 En utilisant les données du tableau, on trouve: U(x) = 20 + 18 x – 16 x2 Alors : U(0,7) = 24,76 °C  Solution par polynôme de Lagrange (approximation nodale): Avec : ; ; On trouve alors : Xi Uex(xi) X1=0 U1=20°C X2=0,5 U2=25°C X3=1 U3=22°C 1 1 2 2 3 3 ( ) ( )u ( )u ( )u U x N x N x N x    2 3 1 1 2 1 3 ( )( ) ( ) ( )( ) x x x x N x x x x x      1 3 2 2 1 2 3 ( )( ) ( ) ( )( ) x x x x N x x x x x      1 2 3 3 1 3 2 ( )( ) ( ) ( )( ) x x x x N x x x x x      1(0,7) 0.12 N   2 (0,7) 0,84 N  3(0,7) 0,28 N  ( ) ( ) ( ) j i j i i j x x N x x x      (0,7) 0,12 20 0,84 25 0,28 22 24,76 U C          Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 7
  • 9. II- Approximation nodale par éléments finis : 2- Approximation par éléments finis : Lorsque le nombre de points devient très grand et si U(x) doit vérifier une condition aux limites sur une frontière complexe, il est très avantageux d’appliquer l’approximation par éléments finis. a- Etapes logiques de l’approximation par EF: Les principales étapes de construction d’un modèle éléments finis, qui seront développées par la suite, sont les suivantes:  Discrétisation du milieu continu en sous domaines;  Construction de l’approximation nodale par sous domaine;  Calcul des matrices élémentaires correspondant à la forme intégrale du problème;  Assemblage des matrices élémentaires;  Prise en compte des conditions aux limites; Résolution du système d’équations. Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 8
  • 10. b- Définitions : II- Approximation nodale par éléments finis :  Les sous domaines Ve sont appelés éléments.  Les points Xi tels que: U(xi) = Uex (xi) sont appelés nœuds.  les quantités Ui telles que : Ui = U(xi) = Uex (xi) sont les variables nodales. c- Exemples :  Exemple 1 : 1-D (Problème unidimensionnel) i/ Définition de la géométrie des éléments: Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 9
  • 11. II- Approximation nodale par éléments finis : [a,b] est divisé en intervalles [ xi ; xi+1 ]. ii/ Approximation nodale sur chaque élément:  Pour l’élément V1 = [ x1 ; x2 ]: et sont linéaires en x telles que: N1(x1) = 1 ; N2(x1) = 0 N1(x2) = 0 ; N2(x2) = 1 N1(x) = a.x + b N1(x1) = 1 = a.x1 + b N1(x2) = 0 = a.x2 + b Alors : Ou encore: De même on trouve que : 1( ) N x 2 ( ) N x 1 2 1 a x x   et 2 1 2 x b x x    2 1 1 2 ( ) x x N x x x    1 2 2 1 ( ) x x N x x x    1 1 1 2 2 ( ) ( ). ( ). u x N x u N x u   ( ) ( ) ( ) j i j i i j x x N x x x      Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 10
  • 12. Donc sur l’élément V1 = [ x1 ; x2 ] , l’approximation s’écrit comme suit: Avec: II- Approximation nodale par éléments finis : 1 1 1 2 2 ( ) ( ). ( ). u x N x u N x u   2 1 1 2 ( ) x x N x x x    1 2 2 1 ( ) x x N x x x    et  Pour l’élément V2 = [ x2 ; x3 ]: Où et sont linéaires telles que: N1(x2) = 1 ; N2(x2) = 0 N1(x3) = 0 ; N2(x3) = 1 On aura alors : De même pour les autres trois éléments V3 = [ x3 ; x4 ], V4 = [ x4 ; x5 ] et V5 = [ x5 ; xn=b]. 2 1 2 2 3 ( ) ( ). ( ). u x N x u N x u   1( ) N x 2( ) N x 3 1 2 3 ( ) x x N x x x    et 2 2 3 2 ( ) x x N x x x     Remarques:  est différente sur chaque élément Ve.  L’approximation sur [a,b] est donc: ( ) e u x 1 2 3 4 5 ( ) ( ) ( ) ( ) ( ) ( ) u x u x u x u x u x u x      Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 11
  • 13. II- Approximation nodale par éléments finis :  Exemple 2 : 2-D (Problème bidimensionnel) i/ Définition de la géométrie des éléments: On considère un domaine sous forme quadrilatérale de sommets X1 (x1;y1) , X2 (x2;y2) , X3 (x3;y3) , X4 (x4;y4) . Le domaine V est divisé en deux triangles de sommets X1 X2 X4 et X2 X3 X4 . x y z X1 X2 X4 X3 V1 V2 Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 12
  • 14. II- Approximation nodale par éléments finis : ii/ Approximation nodale sur chaque élément: Sur chaque élément nous choisissons une approximation linéaire en x,y:  Sur l’élément V1 dont les sommets sont X1 X2 X4 : Avec: N1(X1) = 1 ; N2(X1) = 0 ; N3(X1) = 0 N1(X2) = 0 ; N2(X2) = 1 ; N3(X2) = 0 N1(X4) = 0 ; N2(X4) = 0 ; N3(X4) = 1 Après développement des calculs, on trouve que: 1 1 1 2 2 3 4 ( , ) ( , ). ( , ). ( , ). u x y N x y u N x y u N x y u     Remarque 1: Pour un triangle de sommets Xi (xi;yi) , Xj (xj;yj) et Xk (xk;yk): 1 ( , ) ( ).(x ) (x ).(y ) 2 i k j j k j j N x y y y x x y A             1 4 2 2 4 2 2 1 ( , ) ( ).(x ) (x ).(y ) 2 N x y y y x x y A       Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 13
  • 15. II- Approximation nodale par éléments finis :  Remarque 2: N2(x;y) et N3(x;y) s’obtiennent par permutation circulaire: On trouve alors que: ( i=1 ; j=2 et k=4 ) ( i=2 ; j=4 et k=1 ) ( i=4 ; j=1 et k=2 ) i=1 i=2 i=4 j=2 k=2 k=1 j=4 j=1 k=4  Remarque 1: Pour un triangle de sommets Xi (xi;yi) , Xj (xj;yj) et Xk (xk;yk) :   1 4 2 2 4 2 2 1 ( , ) ( ).(x ) (x ).(y ) 2 N x y y y x x y A         2 1 4 4 1 4 4 1 ( , ) ( ).(x ) (x ).(y ) 2 N x y y y x x y A         3 2 1 1 2 1 1 1 ( , ) ( ).(x ) (x ).(y ) 2 N x y y y x x y A       1 ( , ) ( ).(x ) (x ).(y ) 2 i k j j k j j N x y y y x x y A           Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 14
  • 16.  Sur l’élément V2 dont les sommets sont X2 X3 X4 : Avec ( i=2 ; j=3 et k=4 ) ( i=3 ; j=4 et k=2 ) ( i=4 ; j=2 et k=3 ) 2 1 2 2 3 3 4 ( , ) ( , ). ( , ). ( , ). u x y N x y u N x y u N x y u      1 4 3 3 4 3 3 1 ( , ) ( ).(x ) (x ).(y ) 2 N x y y y x x y A         2 2 4 4 2 4 4 1 ( , ) ( ).(x ) (x ).(y ) 2 N x y y y x x y A         3 3 2 2 3 2 2 1 ( , ) ( ).(x ) (x ).(y ) 2 N x y y y x x y A       II- Approximation nodale par éléments finis : i=2 i=3 i=4 j=3 k=3 k=2 j=4 j=2 k=4 1 ( , ) ( ).(x ) (x ).(y ) 2 i k j j k j j N x y y y x x y A           Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 15
  • 17. III- Discrétisation (Maillage) : 1- Principe de la discrétisation :  La construction d’une fonction approchée u(x) est difficile lorsque le nombre de nœuds et donc de paramètres inconnus ui devient important. Le problème se complique encore si le domaine V a une géométrie complexe et si la fonction u(x) doit satisfaire des conditions aux limites sur la frontière de V.  La méthode d’approximation nodale par sous-domaines simplifie la construction de u(x). Elle consiste à: • Identifier un ensemble de sous-domaines Ve du domaine V. • Définir une fonction approchée ue(x) différente sur chaque sous-domaine par la méthode d’approximation nodale. Chaque fonction ue(x) peut dépendre des variables nodales d’autres sous-domaines. Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 16
  • 18. III- Discrétisation (Maillage) :  La méthode d’approximation nodale par éléments finis est une méthode particulière d’approximation nodale par sous-domaines qui présente les particularités suivantes: • L’approximation nodale sur chaque sous-domaine Ve ne fait intervenir que les variables nodales attachées à des nœuds situés sur Ve et sur sa frontière. • les fonctions approchées ue(x) sur chaque sous-domaine Ve sont construites de manière à être continues sur Ve et elles satisfont des conditions de continuité entre les différents sous-domaines. Les sous-domaines Ve sont appelés des éléments connectés par des nœuds. Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 17
  • 19. III- Discrétisation (Maillage) : 2- Règles de partition du domaine en éléments : La partitionnement du domaine V en éléments V e doit respecter les règles suivantes:  Deux éléments distincts ne peuvent avoir en commun que des nœuds situés sur leur frontières, si elle existe.  L’ensemble de tous les éléments doit constituer un domaine aussi proche que possible du domaine donné.  Le recouvrement de deux éléments et les trous entre éléments sont inadmissibles: V1 V2 V1 V2 V1 V2 Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 18
  • 20. III- Discrétisation (Maillage) : 3- Erreur de discrétisation géométrique : Lorsque la frontière du domaine est constituée par des courbes ou des surfaces plus complexes que celles qui définissent les frontières des éléments, une erreur est inévitable. Cette erreur est appelée « erreur de discrétisation géométrique ». Elle peut être réduite: • En diminuant la taille des éléments. • En utilisant des éléments à frontière plus complexes. Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 19
  • 21. III- Discrétisation (Maillage) : 4- Formes d’éléments classiques : a- Eléments à une dimension : Élément à 2 nœuds L2 Élément à 3 nœuds Q3 Élément 4 nœuds C4 Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 20
  • 22. III- Discrétisation (Maillage) : b- Eléments à deux dimensions : élément L3 élément Q6 élément C9 élément L4 élément Q8 élément C12 Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 21
  • 23. III- Discrétisation (Maillage) : c- Eléments à trois dimensions : Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 22
  • 24. IV- Système continu et système discret : 1- Définitions:  Un système est dit discret s’il possède un nombre fini de degrés de liberté. Il va pouvoir être représenté par un système algébrique.  Un système continu est un système d’EDP associé à des conditions aux limites (C.L) sur l’espace et sur le temps. Un système continu n’admet pas toujours de solution analytique facile. La méthode des éléments finis est une des méthodes de discrétisation de ce type de problème. a- Système discret: Pour un système discret (système de ressort, réseaux électriques, réseaux hydrauliques,…) , les équations de comportement peuvent en général s’écrire sous la forme matricielle suivante: Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 23
  • 25.  Significations : IV- Système continu et système discret : Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 24
  • 26. b- Système continu : D’une manière générale, le comportement d’un système continu est décrit par des équations aux dérivées partielles (EDP) : IV- Système continu et système discret : Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 25
  • 27. Les C.L : peuvent être de trois sortes:  Condition de Dirichlet : sur S1  Condition de Neumann : avec sur S2 Condition de Cauchy (mixte) : sur S3 n u f n    ( ) n s f f  s u u f n      ( ) s C u u f   S2 S3 S1 s u u f n      n u f n    s u f  Rappel : . u n n     IV- Système continu et système discret : ( ) 0 v L u f   Sur le domaine V Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 26
  • 28.  Exemple d’un problème de valeurs aux limites : IV- Système continu et système discret : Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 27
  • 29. 3- Quelques notions :  Un système discret est dit linéaire si les termes de et sont des constantes indépendantes de .  Un système continu est linéaire si les expressions et sont linéaires en et ses dérivées . De plus et sont indépendantes de . Alors nous pouvons écrire:  Un système d’équations différentielles est d’ordre m s’il fait intervenir des dérivées de jusqu’à l’ordre m.  Un opérateur différentielles est dit homogène si:   K   F   U ( ) L u ( ) C u u s f v f u       ( ) . L u L U        C( ) . u C U  u L ( 0) 0 L u   IV- Système continu et système discret : Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 28
  • 30.  Un système d’équations linéaires différentielles: est dit homogène si  Les conditions aux limites : sont dites homogènes si  Un système différentiel linéaire est dit auto-adjoint ou symétrique si: pour toutes les fonctions et qui satisfont: et sont suffisamment dérivables et vérifient les C.L homogènes.       . 0 v L U f     0 v f        . s C U f    0 s f          . . V V u L v dV v L u dV    u v u v IV- Système continu et système discret : Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 29
  • 31. V- Formulation intégrale: 1- solution approchée et méthodes numériques :  Un modèle mathématique d’un système physique fait intervenir plusieurs variables ou fonctions, dites exactes Uex(x) : températures, déplacements, potentiels, vitesses, …etc. Celles-ci sont représentées par des fonctions approchées U(x) telles que la différence: e(x) = Uex (x) - U (x) soit « petite » (de l’ordre de grandeur de la précision désirée).  Pour trouver des solutions approchées aux points discrets, on utilise l’une des méthodes numériques qui sont classées en trois catégories: • Méthode des différences finies (MDF), • Méthode variationnelle, • Méthode des résidus pondérés (Base mathématique de la MEF). Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 30
  • 32. 2- Approximation des dérivées partielles par D.F : Dans le cas où , supposons que possède un nombre suffisant de dérivées partielles. La valeur de en deux points (x,y) et (x+h,y+k) se calcule en partant de la série de Taylor: Où le reste Rn peut s’écrire symboliquement : (erreur de troncature) Cette relation signifie qu’il existe une constante M pour laquelle lorsque h et k tendent vers zéros (0). Le point appelé nœud (i,j) est inclus dans le réseau des neufs nœuds dessiné sur le schéma suivant: ( , ) u u x y  u u 2 ( 1) 1 1 ( , ) ( , ) ( , )u( , ) ( , ) u( , ) ... ( , ) u( , ) R 2! ( 1)! n n u x h y k u x y h k x y h k x y h k x y x y x y n x y                       0 ( )n n R h k       ( )n n R M h k       ( , ) i x j y   V- Formulation intégrale: Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 31
  • 33. En développant en série de Taylor ui-1,j et ui+1,j autour de la valeur centrale ui,j on obtient: 2 3 4 1,j ,j 2 3 4 1,j ,j ( ) ( ) ( ) . 2! 3! 4! ( ) ( ) ( ) . 2! 3! 4! i i x xx xxx xxxx i i x xx xxx xxxx x x x u u xu u u u x x x u u xu u u u                    Où toutes les dérivées et x sont évaluées au nœud (i,j). A partir de ces équations (par addition et soustraction), nous obtenons les relations aux différences finies du premier et du second ordre au nœud (i,j): 2 2 , ,... x xx u u u u x x       V- Formulation intégrale: Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 32
  • 34. 1, j , j , j 1, j 1, j 1, j 2 2 1, j , j 1, j 2 2 2 0( ) 0( ) 0( ) 2 2 0( ) ( ) i i i i i i i i i u u u x x x u u u x x x u u u x x x u u u u x x x                                    Différence « décentré arrière » à 2 points d’ordre 1 Différence « centrée » à 2 points d’ordre 2 Différence « décentré avant » à 2 points d’ordre 1 Différence « centrée » à 3 points d’ordre 2 Des formes similaires existent pour : et u y   2 2 u y   V- Formulation intégrale: Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 33
  • 35.  Exemple : Dans le cas unidimensionnel où l’équation différentielle s’écrit en chaque point xi sous forme: En utilisant une différence centrée d’ordre 2 , l’équation précédente s’écrit: '' ( ) ( ) i i u x f x   1 1 2 2 ( ) ( ) i i i i u u u f x x         Remarque :  La méthode des D.F marche plutôt pour des domaines rectangulaires.  Il est très difficile d’écrire un code général pour cette méthode. V- Formulation intégrale: Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 34
  • 36. 3- Méthode variationnelle : Méthode des résidus pondérés Données: Soit le système continu suivant: Problème? Chercher la fonction u(x,y) dans le domaine V. Nous avons un système d’EDP d’ordre m linéaire ou non linéaire. a- Définition du résidu pondéré : On appelle résidu la quantité qui est nulle lorsque u est solution du système (I). est un vecteur si (I) est un système d’EDP. (I) V- Formulation intégrale: Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 35
  • 37. V- Formulation intégrale: b- Forme intégrale faible ou formulation variationnelle : On appelle forme intégrale faible (ou variationnelle) associée à (I) la quantité: appartient à un ensemble de fonctions . La méthode des résidus pondérés consiste à chercher u telle que: pour toutes fonctions qui appartient à , un ensemble de fonctions, et pour toutes fonctions u qui appartient à Eu , un ensemble de fonctions admissibles ( u vérifie les C.L ) et dérivables d’ordre m. est une fonction de pondération (fonction poids ou fonction test). Le nombre de est égal au nombre de paramètres inconnus.   ( ) ( ) V W u R u dV     E   ( ) ( ) 0 V W u R u dV      E  ( ) i x  (II) Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 36
  • 38. V- Formulation intégrale: Remarque: o Si u est une solution de alors u est aussi solution de . o Si u est une solution de alors u est aussi solution de à condition que soit un ensemble de dimension infini. o Si on choisit de dimension fini alors nous aurons une solution de qui est seulement une approximation de .  Exemple: Si on cherche à résoudre le problème suivant: (I) (II) (II) (I) E E (II) (I) Sf Su s u u f n      s u u  0 v u f    (V) Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 37
  • 39. V- Formulation intégrale: La forme intégrale associée à ce problème consiste à trouver u telle que: pour tout et un ensemble de fonctions admissibles et deux fois dérivables. N.B: Pour développer cette forme intégrale il faut passer par l’étape de l’intégration par partie.   ( ) 0 v V W u u f dV       E   u u E   Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 38
  • 40. V- Formulation intégrale: c- Intégration par partie : Exemple : Soit le système continu suivant: (I) i/ Intégration par partie dans le cas de 1-D : 2 2 2 2 0 v v s n s u u f u f x y u u u u f n                       Sur Su Sur Sf   2 2 2 1 1 1 . . x x x x x x du d dx udx u dx dx         Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 39
  • 41. V- Formulation intégrale: ii/ Intégration par partie dans le cas de 2-D : . . . . . . x A A y A A u dA u dA u n d x x u dA u dA u n d y y                                      . . . A A udA u dA u nd              2 2 2 2 x A A y A A u u u dA dA n d x x x x u u u dA dA n d y y y y                                              . A A u udA udA d n                 x y A x y n d  Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 40
  • 42. V- Formulation intégrale: iii/ Intégration par partie dans le cas de 3-D : De même : x V V S V y V V S V z V V S V u dV udV un dS x x u dV udV un dS y y u dV udV un dS z z                                                      V V S V udV udV undS             . V V S V u udV udV dS n                z y x n V dS Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 41
  • 43. V- Formulation intégrale:  Application : La forme intégrale associée au système continu (I) de l’exemple précédent s’écrit comme suit: (II) est deux fois dérivable et admissible. est une fonction intégrable. Or : D’où : (III) ( ) ( ) 0 v V W u u f dV       u  ( ) 0 v V V W u udV f dV         ( ) . 0 v V S V u W u udV dS f dV n                u f f f s S S S S S u u u u dS dS dS dS f dS n n n n                       ( ) . 0 f v s V V S W u udV f dV f dS              Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 42
  • 44. V- Formulation intégrale: Les conditions sur (III) sont comme suit: - u est une fois dérivable et admissible; - est une fois dérivable. Le mot faible vient du fait que les conditions de dérivabilité de u sont plus faible dans (III) que dans (II) et (I) . L’intégrale sur la frontière: On a choisi sur la partie de la frontière où il y a une condition au limite de Dirichlet c.à.d (imposée). Cela permet de tenir compte automatiquement de la condition de Dirichlet.  u f f f s S S S S S u u u u dS dS dS dS f dS n n n n                       0   s u u  Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 43
  • 45. VI- Discrétisation de la forme intégrale W(u): La méthode des résidus pondérés nous permet de remplacer la résolution d’un système d’EDP avec les CL au problème intégrale tel que: Il faut déterminer u qui vérifie W(u)=0 avec: La construction d’une approximation de la solution se fait en deux étapes:   ( ) ( ) 0 V W u R u dV     1- Première étape : On cherche une approximation de u qui peut être sur le domaine tout entier ou par éléments finis, et elle peut être nodale ou non:  Approximation sur V dépendant de n paramètres (a1,….., an) « non nodale » et on écrit: 1 1 . ( ),..., ( ) . n n a u P x P x a                Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 44
  • 46. VI- Discrétisation de la forme intégrale W(u):  Approximation nodale sur V dépendant de n paramètres (u1,….., un) « variables nodales » et on écrit:  Approximation nodale par éléments finis; En fait le domaine V est subdivisé en éléments Ve , et sur chaque élément Ve on écrit: p est le nombre des nœuds de l’élément (p=N.N.E). N.B: L’approximation doit être admissible. 1 1 . ( ),..., ( ) . n n u u N x N x u                1 1 . ( ),..., ( ) . e p p u u N x N x u                Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 45
  • 47. VI- Discrétisation de la forme intégrale W(u): 2- Deuxième étape : Elle concerne le choix des fonctions de pondérations . Il doit y avoir autant de que de paramètres d’approximation. Le choix de conduit à divers méthodes d’éléments finis:  Méthode de collocation par points;  Méthode de collocation par sous domaines;  Méthode de Galerkin;  Méthode des moindres carrés… La forme intégrale W(u) devient: . . . . . . . . . . 1,..., n     i  i  1 1 ( ) ( ) 0 V W u R u dV     ( ) ( ) 0 n n V W u R u dV     Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 46
  • 48. VI- Discrétisation de la forme intégrale W(u):  Principe de la méthode de Galerkin: En général, la méthode de Galerkin consiste à approximer la fonction inconnue u par: Ou En plus, dans la méthode de Galerkin nous choisissons la fonction telle que: 1 1 . ( ),..., ( ) . n n u u N x N x u                1 1 . ( ),..., ( ) . n n a u P x P x a                1 1 1 . ,..., ( ),..., ( ) . n n n a P x P x a                       Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 47
  • 49. VI- Discrétisation de la forme intégrale W(u): Ou bien: Donc: Cela peut être assemblé sous la forme d’un système algébrique: 1 1 1 . ,..., ( ),..., ( ) . n n n u N x N x u                        ( ) ( ) 0 V V W u L u f dV            ( ) ( ) 0 i i j j i V V V W u u N L N u dV N f dV                         ( ) ( ) i i i i N x u u N x          . ij i i K u F      Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 48
  • 50. VII- Exemple d’un problème aux limites : 1- Formulation du problème: Traitons la cas d’un problème régit par une équation différentielle. Dans ce cas le problème est formulé directement sous forme mathématique et revient à déterminer une fonction inconnue u définie dans un domaine Ω et régie par une équation différentielle avec des conditions aux limites. On prend comme exemple l’équation différentielle ordinaire d’ordre un suivante: avec Dans ce problème, Ω = [0, 2] est un domaine de dimension 1. Sa frontière se réduit à deux points : 0 et 2. La solution exacte de cette équation est: 2 ( 1) 0 du x u dx    (0) 0 u   2 1 x ex u e   Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 49
  • 51. 2- Discrétisation du domaine: Le domaine Ω est divisé en n segments (appelés éléments) de taille 1/n. Chaque élément contient deux nœuds sur lesquels la fonction u est interpolée. La division du domaine Ω en plusieurs éléments est appelée maillage. On utilise deux tableaux pour la description du maillage: • Tableau de connectivités des éléments; • Tableau des coordonnées des nœuds. Pour un exemple de quatre éléments on obtient les deux tableaux comme suit: VII- Exemple d’un problème aux limites : Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 50
  • 52. VII- Exemple d’un problème aux limites : Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 51
  • 53. 3- Discrétisation et interpolation sur un élément : On peut interpoler la fonction inconnue u recherchée dans un élément par un polynôme. L’ordre du polynôme conditionne la précision de la solution approchée. Pour un élément à deux nœuds on peut prendre: Soit sous forme vectorielle: 0 1 u a a x   0 1 1 a u x a        n u pa   VII- Exemple d’un problème aux limites : Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 52
  • 54. Avec p vecteur ligne contenant les monômes et vecteur colonne contenant les facteurs du polynôme. Cette approximation de la fonction inconnue u est appelée interpolation polynomiale, elle est fonction de a0 et a1 qui sont des coefficients sans valeurs physique. Pour utiliser les valeurs de u aux nœuds on cherche une interpolation en fonction de u1 et u2 . L’interpolation polynomiale aux nœuds s’écrit: L’inverse de ce système d’équations donne les paramètres an : n x n a VII- Exemple d’un problème aux limites :   Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 53
  • 55. En remplaçant les an on peut maintenant approcher la fonction u par: Avec N est un vecteur ligne contenant les fonctions de x appelées fonctions de forme; telle que: Avec : et Cette interpolation est appelée interpolation nodale puisqu’elle dépend des valeurs aux nœuds de la fonction inconnue u . 1 2 ( ) ( ) N N x N x  2 1 1 2 ( ) x x N x x x    1 2 2 1 ( ) x x N x x x    VII- Exemple d’un problème aux limites : Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 54
  • 56.  Propriétés des fonctions de forme : Il est intéressant de relever les propriétés suivantes pour les fonctions de forme N :  Elles prennent la valeur unité aux nœuds de même indice et la valeur nulle aux autres nœuds;  Leur somme est égale à l’unité sur tout intervalle de l’élément. VII- Exemple d’un problème aux limites : Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 55
  • 57. 4- Matrices élémentaires : Le calcul des matrices élémentaires passe par la réécriture du problème sous forme intégrale: Avec est une fonction de pondération prise égale à une perturbation de la fonction inconnue u. Le domaine Ω comprend l’intervalle de 0 à 2, dΩ = dx et avec l’interpolation nodale on a: Par commodité on écrit: Puisque seules les fonctions N dépendent de x et les perturbations ne touchent que les valeurs de u. ( ) 2 ( 1) 0 du R u d x u d dx                    1 1 2 2 ( ) ( ) n u dN x dN x du dN u u dx dx dx dx         VII- Exemple d’un problème aux limites :     ( ) ( ) i i i i N x u u N x      Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 56
  • 58. L’intégrale de 0 à 2 peut être remplacée par la somme des intégrales de xi à xi+1 (ou bien: l’intégrale sur Ω est la somme des intégrales sur Ωe , avec Ωe est le domaine de chaque élément): La forme intégrale de l’équation différentielle devient alors pour chaque élément: Cette écriture discrétisée est valable pour tous les types d’éléments. Dans le cas particulier d’un élément linéaire à deux nœuds, elle s’écrit comme suit: VII- Exemple d’un problème aux limites :           2 2 2 1 1 1 ( ) ( ) 2 ( ) 2 0 x x x i i i i i i i i i i x x x dN u N x u dx u N x x N u dx u N x xdx dx              2 2 2 1 1 1 .2 . 2 0 x x x x x x du dx x u dx xdx dx                Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 57
  • 59. VII- Exemple d’un problème aux limites : On voit qu’il est possible de simplifier puisqu’il n’est pas nul et revient à chaque terme. Finalement l’équation intégrale discrétisée se met sous la forme matricielle: ( )T n u  Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 58
  • 60. VII- Exemple d’un problème aux limites : Qui est un système d’équations linéaire : Avec Ke et Fe sont appelés matrice et vecteur élémentaires du système d’équations. Dans le cas de la présente équation différentielle Ke est la somme de deux matrices: Ke = Ke1 + Ke2 tel que: e e e K U F  Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 59
  • 61. VII- Exemple d’un problème aux limites : En remplaçant les fonctions de forme et leurs dérivées par leurs expressions respectives on obtient : Soit après intégration des composantes des deux matrices: et x1 Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 60
  • 62. VII- Exemple d’un problème aux limites : Le vecteur Fe est donné par : Soit: Finalement, la forme intégrale de l’équation différentielle devient alors pour chaque élément Ωe = [x1, x2] sous forme matricielle qui s’écrit comme suit : 1 1 2 1 2 1 2 2 1 2 1 1 2 1 2 2 1 2 2 3 1 1 1 3 1 1 2 2 6 3 u x x x x x x x x x x x x x x u x x                                           Ke Ue Fe Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 61
  • 63. VII- Exemple d’un problème aux limites : 5- Assemblage : Le calcul des matrices élémentaires permet d’obtenir pour les quatre éléments les systèmes d’équations élémentaires suivants: Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 62
  • 64. VII- Exemple d’un problème aux limites : En notant par U les valeurs de la fonction u aux cinq nœuds, les valeurs du vecteur élémentaire Ue (1) de l’élément 1 correspondent aux composantes u1 et u2 vecteur global U, celles de Ue (2) de l’élément 2 correspondent à la seconde et troisième composante du vecteur global U, celles de Ue (3) à la troisième et quatrième composante et celles de Ue (4) à la quatrième et cinquième composante du vecteur global U. Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 63
  • 65. VII- Exemple d’un problème aux limites : Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 64
  • 66. VII- Exemple d’un problème aux limites : En réécrivant les systèmes élémentaires en fonction de toutes les composantes de U on obtient: Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 65
  • 67. VII- Exemple d’un problème aux limites : En Prenant maintenant la somme ( somme des intégrales), le système global s’écrit enfin:  Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 66
  • 68. VII- Exemple d’un problème aux limites : 6- Application des conditions aux limites : Avant de résoudre le système il faut appliquer les conditions aux limites de la fonction u. Au nœud 1 de coordonnée x=0 , u=0: ce qui traduit la réduction du nombre d’équations total à résoudre. Le système global devient alors: La ligne et la colonne d’indice 1 qui correspond à la valeur u1 ont été supprimées de la matrice K et du vecteur F. Si alors on retranche de F le produit de la 1ère colonne de K par a . (0) 0 u a   1 ( ) u a  Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 64
  • 69. VIII- Éléments Finis Multidimensionnels  La définition analytique des éléments de formes complexes est compliquée. Pour la simplifier, on introduit la notion d’élément de référence.  Dans un espace de référence on définit l’élément triangulaire de sommets 1,2,3 suivant: Cet élément est dit élément de référence, on le notera Vr. Il est de forme simple repéré dans un espace de référence puis transformé en Ve par une transformation géométrique e: h x (0,0) (1,0) (0,1) Élément de référence 1- Notion d’élément de référence:   , x h Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 68 Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 65
  • 70.   , x h   , x y Où : Où : sont les coordonnées de Xi .   1 1 2 2 5 5 , , , , , ,..., , ,... x x x y x y x y x h    1 1 2 2 5 5 , , , , , ,..., , ,... y y x y x y x y x h    , i i x y h x (0,0) (1,0) (0,1) (x1 ,y1) x y (x2 ,y2) (x3 ,y3) 1 Transformation d’un élément de référence en élément réel Soit : e : Vr Ve VIII- Éléments Finis Multidimensionnels Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 69 Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 66
  • 71. Transformation d’un élément de référence en tous les éléments De la même manière nous définissons les autres transformations e qui feront passer de Vr à Ve . Les transformations e doivent être: • bijectives • les nœuds 1,2,3 de l’élément de référence se transforment en nœuds i,j,k de l’élément réel Ve • les frontières de l’élément de référence se transforment en frontières de l’élément réel. VIII- Éléments Finis Multidimensionnels Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 70 Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 67
  • 72. Nous prenons les transformations e linéaires en (xn , yn ). tel que: Les Ni sont des polynômes appelés fonctions de transformation géométrique. Donc on a une approximation nodale par sous-domaine de x(). e : Vr Ve   , x h   , x y     i i i i x N x et y N y               1 1 2 2 3 3 1 1 2 2 3 3 , . , . , . , . , . , . x N x N x N x y N y N y N y x h x h x h x h x h x h        Remarque: Dorénavant nous travaillerons dans l’espace et nous chercherons au lieu de . Sachant que : C.-à-d. : et prennent les mêmes valeurs en des points qui se correspondent par la transformation e .   , x h   , u x h   , u x y         1 1 1 1 , , , , ,... ; , , , ,... u u x x y y x y x h x h x h    , u x h   , u x y VIII- Éléments Finis Multidimensionnels Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 71 Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 68
  • 73. h x (0,0) (1,0) (0,1) e (xi,yi) x y (xj,yj) (xk,yk) Élément de référence Vr Élément réel Ve  Élément triangulaire à trois nœuds: Vr est défini analytiquement par :       h  x  h  x 0 0 1 VIII- Éléments Finis Multidimensionnels Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 72 Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 69
  • 74. Soit la transformation e linéaire en x, h     ) , ( y ), , ( x , h x h x  h x Où :                      h x h  x   h x           h x h  x   h x k j i k j i y y y , , 1 ) , ( y x x x , , 1 ) , ( x VIII- Éléments Finis Multidimensionnels Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 73 Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 70
  • 75. Cette transformation e vérifie-t-elle les trois conditions?  les nœuds 1,2,3 de l’élément de référence se transforment en nœuds Xi , Xj , Xk de l’élément réel Ve .  le segment [2,3] a pour équation: Donc [2,3] se transforme en [j,k]  bijectivité: Il faut que la Jacobienne soit régulière; (triangle réel) 1 0 x h    (1 ) (1 ) j k j k x x x y y y x x x x              , , , , j k j k k j k j x x y y x y J x x y y x y x x h h                     2 0 Det J Aires   VIII- Éléments Finis Multidimensionnels Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 74 Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 71
  • 76.  Segments: dans le repère de référence, le domaine est: : 1 1 r V x     x -1 1 x 1 -1 0 x 1 -1 0 -1/3 1/3 Elément à deux nœuds Elément à trois nœuds Elément à quatre nœuds 2- Autres éléments de référence: VIII- Éléments Finis Multidimensionnels Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 75 Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 72
  • 77.  Triangles: dans le repère de référence, le domaine est: 1 0 0 r V x h x h          (0,1) (1,0) (0,0) x h (0,1) (1,0) (0,0) x h (1/2,1/2) (1/2,0) (0,1/2) (0,1) (1,0) (0,0) x h (0,1/3) (0,2/3) (1/3,0) (2/3,0) (2/3,1/3) (1/3,2/3) VIII- Éléments Finis Multidimensionnels Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 76 Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 73
  • 78.  Carrés: dans le repère de référence, le domaine est:     h    x   1 1 1 1 Vr h x (1,-1) (-1,-1) (1,1) (-1,1) VIII- Éléments Finis Multidimensionnels Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 77 Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 74
  • 79.  Tétraèdre: dans le repère de référence, le domaine est:           h  x    h  x 0 0 0 1 Vr  h x (1,0,0) (0,1,0) (0,0,1) (0,0,0) VIII- Éléments Finis Multidimensionnels Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 78 Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 75
  • 80. 3- Approximation sur un élément de référence: On choisit sur le domaine n nœuds d’interpolation de coordonnées xi confondus ou non avec les nœuds géométriques. Sur chaque élément Ve, on écrit :                        n 2 1 n 2 1 U . . . U U ) X ( N ),..., X ( N ), X ( N ) X ( u VIII- Éléments Finis Multidimensionnels Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 79 Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 76
  • 81. Où Un sont les valeurs de u aux n nœuds d’interpolation (variables nodales) et Ni(x) sont les fonctions d’interpolation sur l’élément réel . On remplace l’approximation, sur l’élément réel, par celle sur l’élément de référence:   n U ) ( N ) ( u x  x avec    n X ) ( N ) ( X x  x Les fonctions d’interpolation, dans l ’élément réel, dépendent des coordonnées des nœuds de l’élément donc différentes pour chaque élément. Par contre, les fonctions d’interpolation, dans l ’élément de référence, sont indépendantes de la géométrie de l’élément réel donc les mêmes fonctions sont utilisables pour tous les éléments possédant le même élément de référence. VIII- Éléments Finis Multidimensionnels Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 80 Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 77
  • 82. 4- Fonctions d’interpolation d’un triangle à trois nœuds: Les trois nœuds de cet élément sont à la fois des nœuds d’interpolation et des nœuds géométriques. Le vecteur regroupant les variables nodales de cet élément s’écrit :              k j i n U U U U VIII- Éléments Finis Multidimensionnels Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 81 Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 78
  • 83. L’interpolation sur cet élément est linéaire :               3 2 1 3 2 1 a a a y , x , 1 y a x a a ) y , x ( u Aux nœuds d’approximation i, j, k , l’identification donne :                                3 2 1 k k j j i i k j i a a a y x 1 y x 1 y x 1 U U U VIII- Éléments Finis Multidimensionnels Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 82 Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 79
  • 84. Soit après inversion :                                   k j i ji ik kj ij ki jk k j i 3 2 1 U U U y y y y y y A 2 1 a a a où                  ) y x y x y x ( 2 1 A y y y y x y x ij k ki j jk i j k kj j k k j i VIII- Éléments Finis Multidimensionnels Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 83 Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 80
  • 85. En remplaçant les ai par leurs valeurs en fonction des Ui, l’approximation nodale s’écrit :            k j i 3 2 1 U U U ) y , x ( N ), y , x ( N ), y , x ( N ) y , x ( u où les fonctions d’interpolation sont données par :                                                    y y x x x x y y A 2 1 ) y , x ( N y y x x x x y y A 2 1 ) y , x ( N y y x x x x y y A 2 1 ) y , x ( N i i j i i j 3 k k i k k i 2 j j k j j k 1 VIII- Éléments Finis Multidimensionnels Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 84 Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 81
  • 86. L’interpolation sur l’élément de référence s’écrit simplement :           h x h x h x  h x k j i 3 2 1 U U U ) , ( N ), , ( N ), , ( N ) , ( u      h  h x x  h x h  x   h x ) , ( N ) , ( N 1 ) , ( N 3 2 1 VIII- Éléments Finis Multidimensionnels Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 85 Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 82
  • 87. L’approximation u(x,y) est identique à u(,h) si (x,y) et (,h) respectent la transformation e :                       h x            h x  k j i 3 2 1 k j i 3 2 1 y y y N , N , N ) , ( y x x x N , N , N ) , ( x : VIII- Éléments Finis Multidimensionnels Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 86 Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 83
  • 88. Par exemple : Si on aura: Dans Vr : Dans Ve : On trouve alors: D’où: 0 0 1 1 4 2 et x h   0 0 0 0 ( , ) ( , ) u u x y x h    0 0 1 1 1 1 ( , ) , , 2 4 4 2 4 i j i j k k u u u u u u u x h                   0 0 1 2 4 1 2 4 i j k i j k x x x x y y y y       1 0 0 2 0 0 3 0 0 1 1 1 ( , ) , ( , ) ( , ) 4 4 2 N x y N x y et N x y      0 0 0 0 1 ( , ) 2 ( , ) 4 i j k u x y u u u u x h     VIII- Éléments Finis Multidimensionnels Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 87 Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 84
  • 89. L’approximation u est continue ainsi que ses dérivées jusqu’à l’ordre s si les fonctions d’interpolation sont continues ainsi que ses dérivées jusqu’à l’ordre s. Un élément est dit isoparamétrique si les nœuds géométriques sont confondus avec les nœuds d’interpolation. Le nombre de variables nodales ui associées à l’ensemble des nœuds d’interpolation de l’élément est appelé nombre de degrés de liberté de l’élément. VIII- Éléments Finis Multidimensionnels Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 88 Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 85
  • 90. 5- Méthode de construction des fonctions d’interpolation: Elles sont construites à partir des polynômes (base polynomiale) de type Lagrange ou Hermite. La solution approchée s’écrit dans la base polynomiale sous la forme :   a ) ( P a . . . a a ) ( P ),..., ( P ), ( P ) ( u nd 2 1 nd 2 1 x                        x x x  x On utilise souvent des polynômes complets. Le degré de ces polynômes dépend des degrés de liberté VIII- Éléments Finis Multidimensionnels Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 89 Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 86
  • 91. Degré du polynôme Une dimension Deux dimensions Trois dimensions nd nd nd 1 2 3 4 5 2 3 4 5 6 3 6 10 15 21 4 10 20 35 56 VIII- Éléments Finis Multidimensionnels Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 90 Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 87
  • 92. 6- Construction des fonctions de la transformation géométrique: On choisit les coordonnées de la forme :              x  x x  x x  x z y x a ) ( P ) ( z a ) ( P ) ( y a ) ( P ) ( x VIII- Éléments Finis Multidimensionnels Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 91 Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 88
  • 93. En écrivant la relation en chaque nœud d’interpolation, on obtient le système suivant :      n n U a P                        x x x x x x x x x  ) ( P . . . ) ( P ) ( P . . . ) ( P . . . ) ( P ) ( P ) ( P . . . ) ( P ) ( P P nd nd nd 2 nd 1 2 nd 2 2 2 1 1 nd 1 2 1 1 n                          nd 2 1 n U . . . U U U VIII- Éléments Finis Multidimensionnels Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 92 Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 89
  • 94. La résolution du système, nous permet d’écrire le vecteur sous la forme :       n 1 n U P a   L’approximation s’écrit alors sous la forme :     n 1 n U P ) ( P ) ( u  x  x   n U ) ( N ) ( u x  x   1 n P ) ( P ) ( N  x  x De la même façon, on obtient les fonctions de la transformation sous la forme :  1 n P ) ( P ) ( N  x  x VIII- Éléments Finis Multidimensionnels Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 93 Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 90
  • 95. 7- Quadrilatère à quatre nœuds : Le nombre de degrés de liberté pour cet exemple est égal à quatre: Élément de référence Élément réel (1,1) (1,-1) (-1,1) (-1,-1) 1 2 3 4 x h (xi,yi) x y (xj,yj) (xk,yk) (xl,yl) VIII- Éléments Finis Multidimensionnels Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 94 Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 91
  • 96. Pour ce type d’élément, la base polynomiale est la suivante : xh h x  x x x x  x , , , 1 ) ( P ), ( P ), ( P ), ( P ) ( P 4 3 2 1 Les quatre nœuds d’interpolation ont les coordonnées suivantes :                                x x x x 1 1 1 1 4 3 2 1                                h h h h 1 1 1 1 4 3 2 1 VIII- Éléments Finis Multidimensionnels Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 95 Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 92
  • 97. Alors les matrices   n P et son inverse   1 n P  sont données par :                      1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 P n                       1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 4 1 P 1 n D’après les formules précédentes, les fonctions d’interpolation et de la transformation géométrique sont de la forme :   4 - 1 , 4 1 , 4 - 1 , 4 - - 1 P ) , ( P ) , ( N ), , ( N ), , ( N ), , ( N ) , ( N 1 n 4 3 2 1 xh  h  x xh  h  x  xh  h x  xh  h x  h x  h x h x h x h x  h x  ) , ( N ) , ( N h x  h x VIII- Éléments Finis Multidimensionnels Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 96 Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 93
  • 98. Appliquons maintenant la méthode des éléments finis à l’équation aux dérivées partielles suivante :      L . C 0 f ) u ( v L La forme intégrale de type Galerkin de cette équation aux dérivées partielles s’écrit : 0 d ) f ) u ( u( W v       L On remplace la forme intégrale par une somme d’intégrales sur chaque élément           nel 1 e e nel 1 e v e W d ) f ) u ( W e L ( ue forme intégrale élémentaire VIII- Éléments Finis Multidimensionnels Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 97 Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 94
  • 99. En utilisant des intégrations par parties pour diminuer l’ordre des dérivées, la forme intégrale élémentaire peut s’écrire : où les quantités : Sur chaque élément, on utilise l’approximation suivante :                  e s e S s e v e e e ds f u d f u u ) ( W D ue ,... x u ,..., x u , u u 2 e 2 e e e         e n e U N u    e n e U N u    VIII- Éléments Finis Multidimensionnels Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 98 Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 95
  • 100. La forme intégrale élémentaire peut s’écrire sur l’élément réel: où la matrice élémentaire et le vecteur élémentaire second membre sont donnés par :        e e n e e n e f U K U W              e d B D B K T e             e e S s v e ds f N d f N f                            . . . . x N N B                             . . . . x N N B VIII- Éléments Finis Multidimensionnels Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 99 Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 96
  • 101. Pour écrire la forme intégrale sur l’élément de référence, on construit d’abord les fonctions d’interpolation sur cet élément. La transformation des dérivées se fait par la relation suivante :       x     1 x J                            h   h   h   x   x   x    z y x z y x z y x J VIII- Éléments Finis Multidimensionnels Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 100 Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 97
  • 102. Dans le cas unidimensionnel :   e n U d ) ( dN dx d d du dx d dx du x x x  x x  D’une manière générale:      x  B Q Bx Dans le cas bidimensionnel, la matrice s’écrit sous la forme :      x                h   x                h   x   h   x                      B Q N N y y x x y N x N B VIII- Éléments Finis Multidimensionnels Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 101 Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 98
  • 103. La transformation du domaine d’intégration est donnée par la relation suivante : Les limites d’intégration en x pour les éléments de références classiques sont : 1D : segment        x   r e d J det )) ( x ( f d ) x ( f     x   x x 1 1 d J det ...      x  x x   h  h h x 1 0 1 0 d d J det ... 2D : triangle      x   x  h   h h x 1 1 1 1 d d J det ... 2D : quadrilatère 3D : tétraèdre       x  x x   h  h h  x       h x 1 0 1 0 1 0 d d d J det ... VIII- Éléments Finis Multidimensionnels Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 102 Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 99
  • 104. D’une manière générale, la matrice élémentaire et le vecteur élémentaire second membre s’écrivent sur l’élément de référence sous la forme : L’assemblage est l’opération qui consiste à construire la matrice globale et le vecteur global des sollicitations. Après cet opération, la forme intégrale globale est donnée par :             x  x  h x  r d d d J det B Q D Q B K T T e               h x   e r S S s v ds J det f N d d d J det f N f        F U K U W n n    Le système d’équations à résoudre est le suivant :      F U K n  VIII- Éléments Finis Multidimensionnels Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 103 Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 100
  • 105. Soit un domaine  représenté par deux triangles à un degré de liberté par nœud 1 2 3 4   x y Vecteurs globaux:             4 3 2 1 n 4 3 2 1 n U , U , U , U U U , U , U , U U 1 1 2 4 1 1 2 4 , , , , n n U u u u U u u u            Vecteurs élémentaires: 2 4 3 1 2 4 3 1 , , , , n n U u u u U u u u            VIII- Éléments Finis Multidimensionnels 8- Application 2D: Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 104 Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 101
  • 106. Formes faibles élémentaires:        1 1 n 1 1 n 1 f U k U W       2 1 e e W W Assemblage: Il faut écrire We en fonction de <Un> et <Un> :        1 n 1 n 1 F U K U W                     1 33 1 32 1 31 1 23 1 22 1 21 1 13 1 12 1 11 1 k 0 k k 0 0 0 0 k 0 k k k 0 k k K                  1 3 1 2 1 1 1 f 0 f f F VIII- Éléments Finis Multidimensionnels Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 105 Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 102
  • 107.        2 n 2 n 2 F U K U W                     2 11 2 21 2 31 2 12 2 22 2 32 2 13 2 23 2 33 2 k k 0 k k k 0 k 0 0 0 0 k k 0 k K                  2 1 2 2 2 3 2 f f 0 f F VIII- Éléments Finis Multidimensionnels Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 106 Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 103
  • 108. La forme intégrale globale s’obtient par sommation: 2 1 W W W          F U K U W n n                         2 11 1 33 2 12 1 32 2 31 1 31 2 12 2 22 2 32 1 23 1 22 1 21 2 13 1 13 2 23 1 12 2 33 1 11 K K K K K K K K 0 K K 0 K K K K K K K K K                    2 1 1 3 2 2 1 2 2 3 1 1 f f f f f f F VIII- Éléments Finis Multidimensionnels Module: Modélisation Numérique 2 (GEER 2 – S3) Chapitre II M. EL HAIM – ENSAH 107 Module: Modélisation Numérique d’Ingénieur (GC 2 – S4) Chapitre II M. EL HAIM – ENSAH 104
