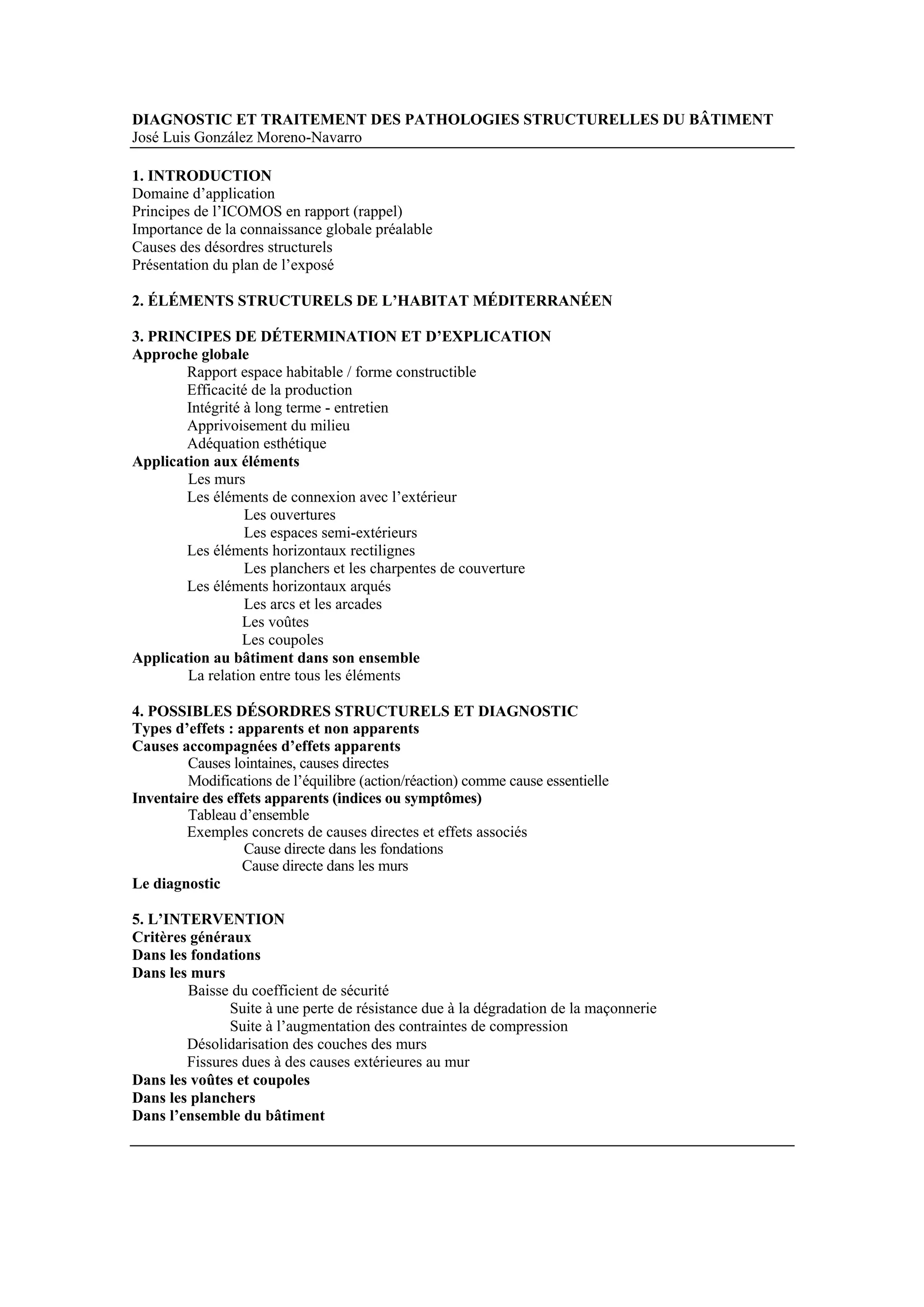

DIAGNOSTIC ET TRAITEMENT DES PATHOLOGIES STRUCTURELLES DU BÂTIMENT
José Luis González Moreno-Navarro
1. INTRODUCTION
Domaine d’application
Principes de l’ICOMOS en rapport (rappel)
Importance de la connaissance globale préalable
Causes des désordres structurels
Présentation du plan de l’exposé
2. ÉLÉMENTS STRUCTURELS DE L’HABITAT MÉDITERRANÉEN
3. PRINCIPES DE DÉTERMINATION ET D’EXPLICATION
Approche globale
Rapport espace habitable / forme constructible
Efficacité de la production
Intégrité à long terme - entretien
Apprivoisement du milieu
Adéquation esthétique
Application aux éléments
Les murs
Les éléments de connexion avec l’extérieur
Les ouvertures
Les espaces semi-extérieurs
Les éléments horizontaux rectilignes
Les planchers et les charpentes de couverture
Les éléments horizontaux arqués

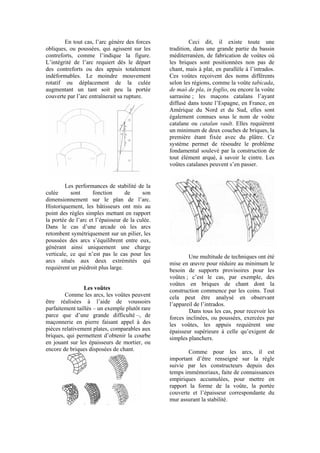

Les arcs et les arcades
Les voûtes
Les coupoles
Application au bâtiment dans son ensemble
La relation entre tous les éléments

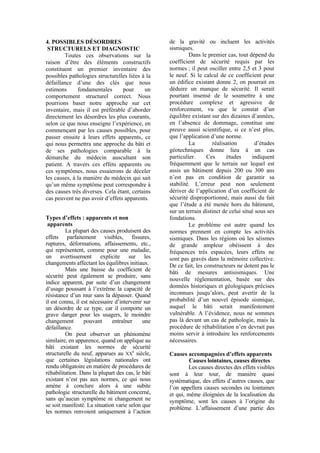

4. POSSIBLES DÉSORDRES STRUCTURELS ET DIAGNOSTIC
Types d’effets : apparents et non apparents
Causes accompagnées d’effets apparents
Causes lointaines, causes directes

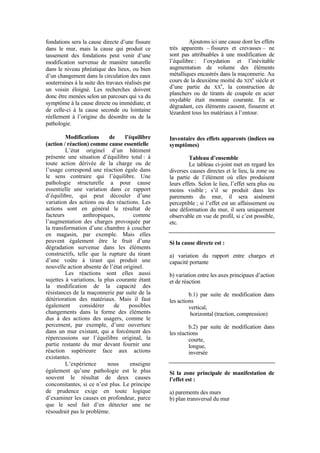

Modifications de l’équilibre (action/réaction) comme cause essentielle
Inventaire des effets apparents (indices ou symptômes)

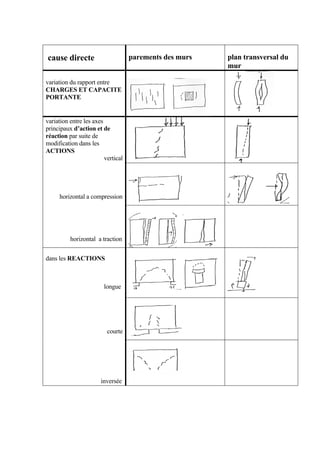

Tableau d’ensemble

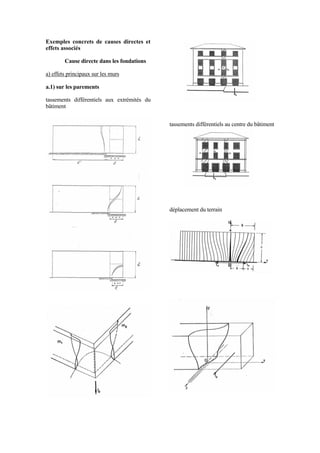

Exemples concrets de causes directes et effets associés
Cause directe dans les fondations
Cause directe dans les murs

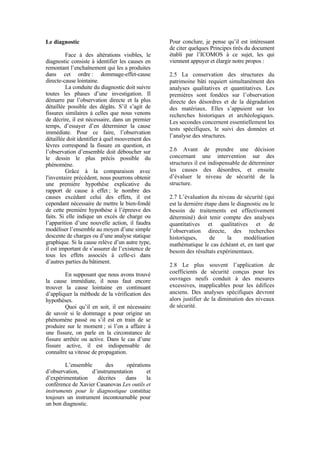

Le diagnostic

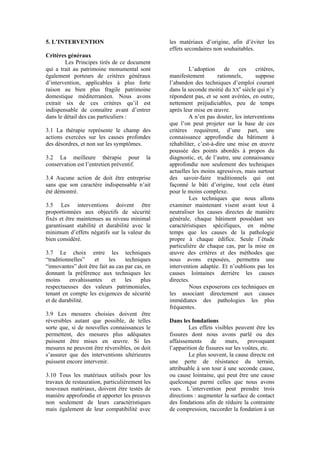

5. L’INTERVENTION
Critères généraux

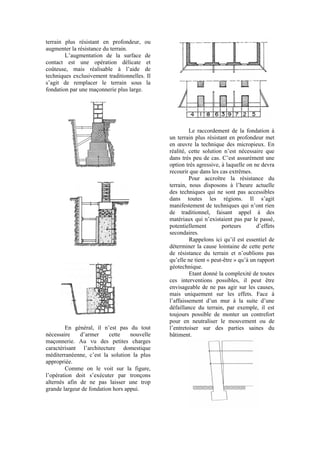

Dans les fondations
Dans les murs

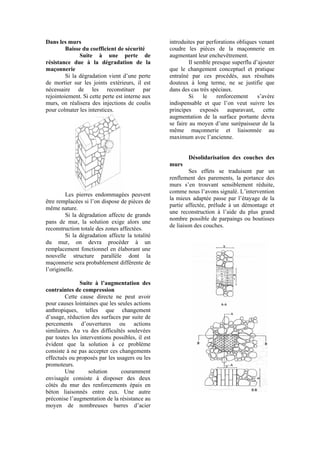

Baisse du coefficient de sécurité
Suite à une perte de résistance due à la dégradation de la maçonnerie
Suite à l’augmentation des contraintes de compression
Désolidarisation des couches des murs

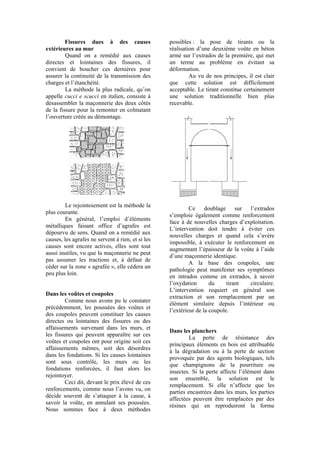

Fissures dues à des causes extérieures au mur
Dans les voûtes et coupoles
Dans les planchers
Dans l’ensemble du bâtiment
DIAGNOSTIC ET TRAITEMENT DES
PATHOLOGIES STRUCTURELLES
DU BÂTIMENT
José Luis González Moreno-Navarro
1. INTRODUCTION
Domaine d’application
Cette présentation traite des
éléments qui assurent la stabilité de
l’ensemble des organes de fermeture créant
un espace différencié de l’espace naturel,
dans lequel les habitants du bassin
méditerranéen réalisaient les activités de la
vie quotidienne avant la révolution
industrielle. La caractéristique
fondamentale distinguant ces éléments de
ceux que l’on trouve aujourd’hui réside en
ce que les éléments qui assurent la stabilité
coïncident avec ceux qui enclosent l’espace,
de sorte que la structure fait office d’organe
de fermeture et l’organe de fermeture de
structure. En d’autres termes, parler de
structure, en matière de bâtiments
traditionnels, c’est parler également, dans
près de 90 % des cas, d’organes de
fermeture, le domaine d’application de cette
présentation embrassant, à ce titre, la
totalité du bâtiment.
Ce type de conception des
bâtiments est en général étranger aux
professionnels du bâtiment formés au XXI
e
siècle, la spécialisation des éléments
constructifs actuels voulant que certains
assurent la stabilité pendant que d’autres
séparent de l’extérieur, d’où l’utilité de
souligner cette différence dans cette entrée
en matière.
Principes de l’ICOMOS en rapport
(rappel)
Les critères adaptés à la
restauration ou à la réhabilitation de ces
éléments structurels que nous aborderons
ici ne nous appartiennent pas en propre,
mais ils se basent sur une série de principes
débattus, ces dernières années, dans les
cercles d’experts en restauration, sous
l’égide de l’organisation internationale
mandatée par l’UNESCO pour exercer ces
compétences en matière de conservation du
patrimoine, à savoir l’ICOMOS.
Nous citerons ici deux des
documents qui recueillent ces critères et qui
constituent les véritables piliers soutenant
les développements de notre exposé :
La Charte du Patrimoine Bâti
Vernaculaire (1999)
Principes pour l’analyse, la
conservation et la restauration des
structures du patrimoine architectural
(2003)
Le second document est
particulièrement important, étant donné
qu’il porte sur les éléments structurels des
bâtiments patrimoniaux relevant du
patrimoine monumental aussi bien que
domestique ou vernaculaire.
Par ailleurs, nous partageons,
évidemment, à cent pour cent tous les
critères décrits dans l’ouvrage Architecture
Traditionnelle Méditerranéenne.
Importance de la connaissance globale
préalable
Ajoutons, dans cette introduction,
qu’on ne saurait aborder l’étude des aspects
structurels de tout bâtiment patrimonial
sans l’intégrer à un cadre plus vaste
d’études abordant toutes les variables de cet
édifice, telles que ses aspects historiques et
sociologiques, son comportement depuis sa
construction, l’entretien dont il bénéficie
habituellement ou encore ses types d’usage
actuels, etc. Cet ensemble de variables nous
fournit en effet une série d’informations
indispensables si l’on veut comprendre son
comportement structurel, mais aussi les
éventuelles défaillances ou pathologies dont
il pourrait être l’objet.
C’est pour cela que l’expert, qui a
une vision partielle des problèmes
pathologiques, doit faire partie d’une plus
large équipe et mener un dialogue continu
avec les autres spécialistes dans les
domaines divers de l’histoire, de la
sociologie, etc. La connaissance d’un
bâtiment et de ses problèmes requiert de
manière quasi systématique une
connaissance de son histoire quotidienne
réelle, tant de son passé le plus ancien que
de son histoire récente.
Causes des désordres structurels
La question que nous venons de
mentionner prend toute son importance
lorsqu’on constate, comme l’a
pertinemment exprimé Abdelmajid
Choukaili lors de son intervention à
Marrakech sur « Les désordres spécifiques
à l’utilisation des matériaux », qu’on peut
considérer, de manière générale, l’habitat
traditionnel comme le résultat d’une
optimisation sur une longue période
historique de types associés à des usages,
aboutissant finalement à une conception en
adéquation avec le lieu et le mode de vie de
ses occupants. Mais au XX
e
siècle, les
conditions d’usage connaîtront une
transformation radicale, qui s’est traduite
par :
- l’augmentation des charges actives par
suite d’ajouts dans les parties supérieures
accentuant l’effort sur les murs en rez-de-
chaussée,
- l’augmentation de la population utilisant
un même parc bâti,
- la perte d’une tradition d’un mode
d’entretien nécessaire à la conservation des
éléments assurant une résistance aux agents
atmosphériques, tels que les revêtements
fondamentaux pour la préservation des
capacités porteuses des murs, qui, à l’instar
du pisé, sont très sensibles à cette
exposition aux intempéries.
Nous sommes ainsi conduits à
analyser des bâtiments qui se trouvaient
peut-être dans un parfait état de
conservation au XIX
e
siècle, pour ne citer
que cette époque, et qui commencent à se
dégrader, le XX
e
siècle finissant, non pour
des raisons de conception défaillante, mais
à cause du considérable changement
survenu dans les conditions d’usage et
d’entretien qui caractérise le siècle dernier.
Justification du plan de l’exposé
La conséquence immédiate de cette
hypothèse explicative des pathologies
implique que l’étude des problèmes
pathologiques et de leur résolution, tant sur
un plan général que pour des cas
particuliers, aborde en premier lieu la
description de ces éléments structurels dans
leur état originel, avant d’expliquer les
causes présidant à leur état actuel. Dans une
troisième partie, nous examinerons les
principes qui déterminent et expliquent ces
éléments structurels. Une fois que nous
aurons saisi les facteurs expliquant en quoi
consistent ces éléments, ou en quoi ils
consistaient à l’origine, il nous sera bien
plus facile de comprendre pourquoi ils sont
passés d’un bon état originel à un état final
dégradé.
Renseignés sur leur état originel,
sur leur état actuel et sur le pourquoi de leur
dégradation, nous serons alors en mesure
d’envisager les méthodes actuelles – qui ne
seront pas nécessairement des méthodes de
pointe, les méthodes traditionnelles
améliorées pouvant faire l’affaire –
capables de nous faire passer de la
dégradation à un état le plus proche
possible de l’original. Et ce, non seulement
par volonté de conservation du patrimoine
historique, mais surtout parce que, face à
des conditions, à un lieu et à un usage
donnés, il n’y a pas de meilleure façon
d’assurer leur stabilité, d’un point de vue
purement pratique, que de leur restituer leur
état et leur mode d’entretien originels.

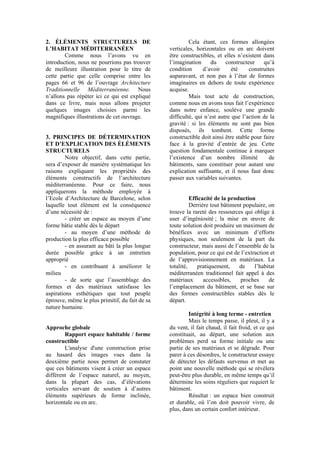

2. ÉLÉMENTS STRUCTURELS DE
L’HABITAT MÉDITERRANÉEN
Comme nous l’avons vu en
introduction, nous ne pourrions pas trouver
de meilleure illustration pour le titre de
cette partie que celle comprise entre les
pages 66 et 96 de l’ouvrage Architecture
Traditionnelle Méditerranéenne. Nous
n’allons pas répéter ici ce qui est expliqué
dans ce livre, mais nous allons projeter
quelques images choisies parmi les
magnifiques illustrations de cet ouvrage.
3. PRINCIPES DE DÉTERMINATION
ET D’EXPLICATION DES ÉLÉMENTS
STRUCTURELS
Notre objectif, dans cette partie,
sera d’exposer de manière systématique les
raisons expliquant les propriétés des
éléments constructifs de l’architecture
méditerranéenne. Pour ce faire, nous
appliquerons la méthode employée à
l’Ecole d’Architecture de Barcelone, selon
laquelle tout élément est la conséquence
d’une nécessité de :
- créer un espace au moyen d’une
forme bâtie stable dès le départ
- au moyen d’une méthode de
production la plus efficace possible
- en assurant au bâti la plus longue
durée possible grâce à un entretien
approprié
- en contribuant à améliorer le
milieu
- de sorte que l’assemblage des
formes et des matériaux satisfasse les
aspirations esthétiques que tout peuple
éprouve, même le plus primitif, du fait de sa
nature humaine.
Approche globale
Rapport espace habitable / forme
constructible
L'analyse d'une construction prise
au hasard des images vues dans la
deuxième partie nous permet de constater
que ces bâtiments visent à créer un espace
différent de l’espace naturel, au moyen,
dans la plupart des cas, d’élévations
verticales servant de soutien à d’autres
éléments supérieurs de forme inclinée,
horizontale ou en arc.
Cela étant, ces formes allongées
verticales, horizontales ou en arc doivent
être constructibles, et elles n’existent dans
l’imagination du constructeur qu’à
condition d’avoir été construites
auparavant, et non pas à l’état de formes
imaginaires en dehors de toute expérience
acquise.
Mais tout acte de construction,
comme nous en avons tous fait l’expérience
dans notre enfance, soulève une grande
difficulté, qui n’est autre que l’action de la
gravité : si les éléments ne sont pas bien
disposés, ils tombent. Cette forme
constructible doit ainsi être stable pour faire
face à la gravité d’entrée de jeu. Cette
question fondamentale continue à marquer
l’existence d’un nombre illimité de
bâtiments, sans constituer pour autant une
explication suffisante, et il nous faut donc
passer aux variables suivantes.
Efficacité de la production
Derrière tout bâtiment populaire, on
trouve la rareté des ressources qui oblige à
user d’ingéniosité ; la mise en œuvre de
toute solution doit produire un maximum de
bénéfices avec un minimum d’efforts
physiques, non seulement de la part du
constructeur, mais aussi de l’ensemble de la
population, pour ce qui est de l’extraction et
de l’approvisionnement en matériaux. La
totalité, pratiquement, de l’habitat
méditerranéen traditionnel fait appel à des
matériaux accessibles, proches de
l’emplacement du bâtiment, et se base sur
des formes constructibles stables dès le
départ.
Intégrité à long terme - entretien
Mais le temps passe, il pleut, il y a
du vent, il fait chaud, il fait froid, et ce qui
constituait, au départ, une solution aux
problèmes perd sa forme initiale ou une
partie de ses matériaux et se dégrade. Pour
parer à ces désordres, le constructeur essaye
de détecter les défauts survenus et met au
point une nouvelle méthode qui se révèlera
peut-être plus durable, en même temps qu’il
détermine les soins réguliers que requiert le
bâtiment.
Résultat : un espace bien construit
et durable, où l’on doit pouvoir vivre, de
plus, dans un certain confort intérieur.

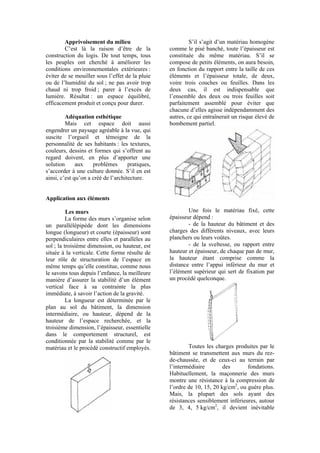

Apprivoisement du milieu
C’est là la raison d’être de la
construction du logis. De tout temps, tous
les peuples ont cherché à améliorer les
conditions environnementales extérieures :
éviter de se mouiller sous l’effet de la pluie
ou de l’humidité du sol ; ne pas avoir trop
chaud ni trop froid ; parer à l’excès de
lumière. Résultat : un espace équilibré,
efficacement produit et conçu pour durer.
Adéquation esthétique
Mais cet espace doit aussi
engendrer un paysage agréable à la vue, qui
suscite l’orgueil et témoigne de la
personnalité de ses habitants : les textures,
couleurs, dessins et formes qui s’offrent au
regard doivent, en plus d’apporter une
solution aux problèmes pratiques,
s’accorder à une culture donnée. S’il en est
ainsi, c’est qu’on a créé de l’architecture.
Application aux éléments
Les murs
La forme des murs s’organise selon
un parallélépipède dont les dimensions
longue (longueur) et courte (épaisseur) sont
perpendiculaires entre elles et parallèles au
sol ; la troisième dimension, ou hauteur, est
située à la verticale. Cette forme résulte de
leur rôle de structuration de l’espace en
même temps qu’elle constitue, comme nous
le savons tous depuis l’enfance, la meilleure
manière d’assurer la stabilité d’un élément
vertical face à sa contrainte la plus
immédiate, à savoir l’action de la gravité.
La longueur est déterminée par le
plan au sol du bâtiment, la dimension
intermédiaire, ou hauteur, dépend de la
hauteur de l’espace recherchée, et la
troisième dimension, l’épaisseur, essentielle
dans le comportement structurel, est
conditionnée par la stabilité comme par le
matériau et le procédé constructif employés.
S’il s’agit d’un matériau homogène
comme le pisé banché, toute l’épaisseur est
constituée du même matériau. S’il se
compose de petits éléments, on aura besoin,
en fonction du rapport entre la taille de ces
éléments et l’épaisseur totale, de deux,
voire trois couches ou feuilles. Dans les
deux cas, il est indispensable que
l’ensemble des deux ou trois feuilles soit
parfaitement assemblé pour éviter que
chacune d’elles agisse indépendamment des
autres, ce qui entraînerait un risque élevé de
bombement partiel.
Une fois le matériau fixé, cette
épaisseur dépend :
- de la hauteur du bâtiment et des
charges des différents niveaux, avec leurs
planchers ou leurs voûtes.
- de la sveltesse, ou rapport entre
hauteur et épaisseur, de chaque pan de mur,
la hauteur étant comprise comme la
distance entre l’appui inférieur du mur et
l’élément supérieur qui sert de fixation par
un procédé quelconque.
Toutes les charges produites par le
bâtiment se transmettent aux murs du rez-
de-chaussée, et de ceux-ci au terrain par
l’intermédiaire des fondations.
Habituellement, la maçonnerie des murs
montre une résistance à la compression de
l’ordre de 10, 15, 20 kg/cm2
, ou guère plus.
Mais, la plupart des sols ayant des
résistances sensiblement inférieures, autour
de 3, 4, 5 kg/cm2
, il devient inévitable
d’élargir la zone de contact entre le mur et
le sol au moyen des fondations. Cette
surlargeur se calcule en général
proportionnellement à l’épaisseur du mur,
un élément qu’il conviendra de connaître
parce qu’il est à la base de la stabilité de
tout l’ensemble du bâti.
Dans de nombreuses régions, la
stabilité des murs est assurée par des
éléments en bois qui constituent la véritable
structure ; les lois régissant leur stabilité
diffèrent radicalement de celles que nous
venons d’aborder.
Les éléments de connexion avec
l’extérieur
Les ouvertures
En tout cas, les murs sont des
éléments qui doivent être traversés, soit de
portes pour l’accès intérieur, soit de
fenêtres qui assurent l’entrée d’air et de
lumière et ouvrent la vision sur l’extérieur.
On ne doit pas considérer ces ouvertures
comme une fragilisation, mais plutôt
comme une partie intégrante des murs,
même s’il est indéniable que la capacité
portante globale diminue en proportion du
nombre des ouvertures pratiquées.
En matière d’ouvertures, le point
clé, c’est l’élément supérieur qui permet de
transmettre aux montants de la baie, ou
jambages, les charges de la partie
supérieure du mur. C’est d’ordinaire un
linteau, le plus souvent en bois, ou un arc
surbaissé fait dans le même matériau que le
reste du mur.
Les espaces semi-
extérieurs
D’autres éléments verticaux
délimitent les porches ou les espaces semi-
extérieurs : les piliers ou les piédroits dont
les dimensions sont fonction des éléments
horizontaux selon lesquels le porche
s’organise, droits ou en arc.
Les éléments horizontaux
rectilignes
Les planchers et les
charpentes de couverture
La subdivision sur le plan vertical
de l’espace généré par les murs et la
fermeture supérieure, ou couverture, se fait
le plus souvent à l’aide d’éléments
végétaux, en général des troncs d’arbre ou
de palmiers, dont la principale
caractéristique est la résistance à la traction
et à la compression et, partant, à la flexion.
Ces éléments doivent répondre à
deux exigences essentiels: ne pas céder et
éviter une flexion excessive, et leurs
performances à cet égard sont fonction de
leur forme (portée couverte et section, ou
dimension verticale), du matériau utilisé, de
leur résistance à la traction et de leur
rigidité.

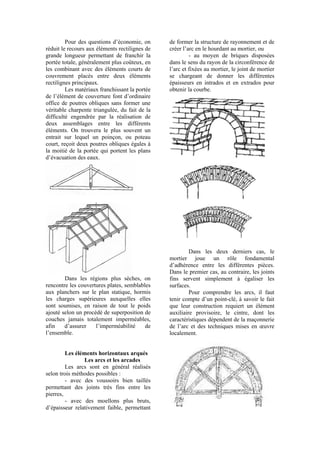

Pour des questions d’économie, on
réduit le recours aux éléments rectilignes de
grande longueur permettant de franchir la
portée totale, généralement plus coûteux, en
les combinant avec des éléments courts de
couvrement placés entre deux éléments
rectilignes principaux.
Les matériaux franchissant la portée
de l’élément de couverture font d’ordinaire
office de poutres obliques sans former une
véritable charpente triangulée, du fait de la
difficulté engendrée par la réalisation de
deux assemblages entre les différents
éléments. On trouvera le plus souvent un
entrait sur lequel un poinçon, ou poteau
court, reçoit deux poutres obliques égales à
la moitié de la portée qui portent les plans
d’évacuation des eaux.
Dans les régions plus sèches, on
rencontre les couvertures plates, semblables
aux planchers sur le plan statique, hormis
les charges supérieures auxquelles elles
sont soumises, en raison de tout le poids
ajouté selon un procédé de superposition de
couches jamais totalement imperméables,
afin d’assurer l’imperméabilité de
l’ensemble.
Les éléments horizontaux arqués
Les arcs et les arcades
Les arcs sont en général réalisés
selon trois méthodes possibles :
- avec des voussoirs bien taillés
permettant des joints très fins entre les
pierres,
- avec des moellons plus bruts,
d’épaisseur relativement faible, permettant
de former la structure de rayonnement et de
créer l’arc en le hourdant au mortier, ou
- au moyen de briques disposées
dans le sens du rayon de la circonférence de
l’arc et fixées au mortier, le joint de mortier
se chargeant de donner les différentes
épaisseurs en intrados et en extrados pour
obtenir la courbe.
Dans les deux derniers cas, le
mortier joue un rôle fondamental
d’adhérence entre les différentes pièces.
Dans le premier cas, au contraire, les joints
fins servent simplement à égaliser les
surfaces.
Pour comprendre les arcs, il faut
tenir compte d’un point-clé, à savoir le fait
que leur construction requiert un élément
auxiliaire provisoire, le cintre, dont les
caractéristiques dépendent de la maçonnerie
de l’arc et des techniques mises en œuvre
localement.
En tout cas, l’arc génère des forces
obliques, ou poussées, qui agissent sur les
contreforts, comme l’indique la figure.
L’intégrité de l’arc requiert dès le départ
des contreforts ou des appuis totalement
indéformables. Le moindre mouvement
rotatif ou déplacement de la culée
augmentant un tant soit peu la portée
couverte par l’arc entraînerait sa rupture.
Les performances de stabilité de la
culée sont fonction de son
dimensionnement sur le plan de l’arc.

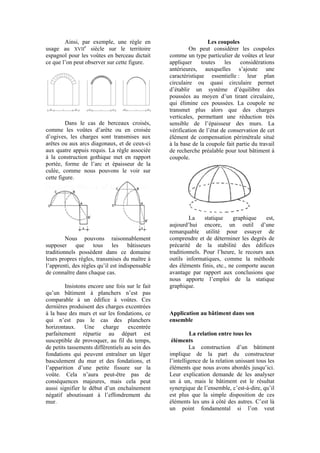

Historiquement, les bâtisseurs ont mis au
point des règles simples mettant en rapport
la portée de l’arc et l’épaisseur de la culée.
Dans le cas d’une arcade où les arcs
retombent symétriquement sur un pilier, les
poussées des arcs s’équilibrent entre eux,
générant ainsi uniquement une charge
verticale, ce qui n’est pas le cas pour les
arcs situés aux deux extrémités qui
requièrent un piédroit plus large.
Les voûtes
Comme les arcs, les voûtes peuvent
être réalisées à l’aide de voussoirs
parfaitement taillés – un exemple plutôt rare
parce que d’une grande difficulté –, de
maçonnerie en pierre faisant appel à des
pièces relativement plates, comparables aux
briques, qui permettent d’obtenir la courbe
en jouant sur les épaisseurs de mortier, ou
encore de briques disposées de chant.
Ceci dit, il existe toute une
tradition, dans une grande partie du bassin
méditerranéen, de fabrication de voûtes où
les briques sont positionnées non pas de
chant, mais à plat, en parallèle à l’intrados.
Ces voûtes reçoivent des noms différents
selon les régions, comme la voûte tabicada,
de maó de pla, in foglio, ou encore la voûte
sarrasine ; les maçons catalans l’ayant
diffusé dans toute l’Espagne, en France, en
Amérique du Nord et du Sud, elles sont
également connues sous le nom de voûte
catalane ou catalan vault. Elles requièrent
un minimum de deux couches de briques, la
première étant fixée avec du plâtre. Ce
système permet de résoudre le problème
fondamental soulevé par la construction de
tout élément arqué, à savoir le cintre. Les
voûtes catalanes peuvent s’en passer.
Une multitude de techniques ont été
mise en œuvre pour réduire au minimum le
besoin de supports provisoires pour les
voûtes ; c’est le cas, par exemple, des
voûtes en briques de chant dont la
construction commence par les coins. Tout
cela peut être analysé en observant
l’appareil de l’intrados.
Dans tous les cas, pour recevoir les
forces inclinées, ou poussées, exercées par
les voûtes, les appuis requièrent une
épaisseur supérieure à celle qu’exigent de
simples planchers.
Comme pour les arcs, il est
important d’être renseigné sur la règle
suivie par les constructeurs depuis des
temps immémoriaux, faite de connaissances
empiriques accumulées, pour mettre en
rapport la forme de la voûte, la portée
couverte et l’épaisseur correspondante du
mur assurant la stabilité.
Ainsi, par exemple, une règle en
usage au XVII
e
siècle sur le territoire
espagnol pour les voûtes en berceau dictait
ce que l’on peut observer sur cette figure.
Dans le cas de berceaux croisés,
comme les voûtes d’arête ou en croisée
d’ogives, les charges sont transmises aux
arêtes ou aux arcs diagonaux, et de ceux-ci
aux quatre appuis requis. La règle associée
à la construction gothique met en rapport
portée, forme de l’arc et épaisseur de la
culée, comme nous pouvons le voir sur
cette figure.
Nous pouvons raisonnablement
supposer que tous les bâtisseurs
traditionnels possèdent dans ce domaine
leurs propres règles, transmises du maître à
l’apprenti, des règles qu’il est indispensable
de connaître dans chaque cas.
Insistons encore une fois sur le fait
qu’un bâtiment à planchers n’est pas
comparable à un édifice à voûtes. Ces
dernières produisent des charges excentrées
à la base des murs et sur les fondations, ce
qui n’est pas le cas des planchers
horizontaux. Une charge excentrée
parfaitement répartie au départ est
susceptible de provoquer, au fil du temps,
de petits tassements différentiels au sein des
fondations qui peuvent entraîner un léger
basculement du mur et des fondations, et
l’apparition d’une petite fissure sur la
voûte. Cela n’aura peut-être pas de
conséquences majeures, mais cela peut
aussi signifier le début d’un enchaînement
négatif aboutissant à l’effondrement du
mur.
Les coupoles
On peut considérer les coupoles
comme un type particulier de voûtes et leur
appliquer toutes les considérations
antérieures, auxquelles s’ajoute une
caractéristique essentielle : leur plan
circulaire ou quasi circulaire permet
d’établir un système d’équilibre des
poussées au moyen d’un tirant circulaire,
qui élimine ces poussées. La coupole ne
transmet plus alors que des charges
verticales, permettant une réduction très
sensible de l’épaisseur des murs. La
vérification de l’état de conservation de cet
élément de compensation périmétrale situé
à la base de la coupole fait partie du travail
de recherche préalable pour tout bâtiment à
coupole.
La statique graphique est,
aujourd’hui encore, un outil d’une
remarquable utilité pour essayer de
comprendre et de déterminer les degrés de
précarité de la stabilité des édifices
traditionnels. Pour l’heure, le recours aux
outils informatiques, comme la méthode
des éléments finis, etc., ne comporte aucun
avantage par rapport aux conclusions que
nous apporte l’emploi de la statique
graphique.
Application au bâtiment dans son
ensemble
La relation entre tous les
éléments
La construction d’un bâtiment
implique de la part du constructeur
l’intelligence de la relation unissant tous les
éléments que nous avons abordés jusqu’ici.
Leur explication demande de les analyser
un à un, mais le bâtiment est le résultat
synergique de l’ensemble, c’est-à-dire, qu’il
est plus que la simple disposition de ces
éléments les uns à côté des autres. C’est là
un point fondamental si l’on veut

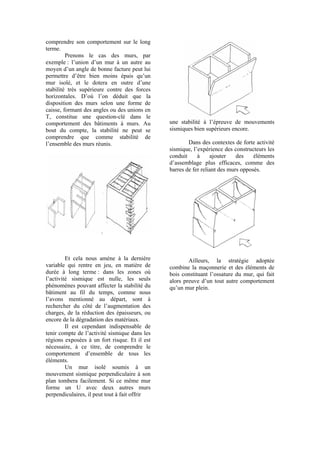

comprendre son comportement sur le long
terme.
Prenons le cas des murs, par
exemple : l’union d’un mur à un autre au
moyen d’un angle de bonne facture peut lui
permettre d’être bien moins épais qu’un
mur isolé, et le dotera en outre d’une
stabilité très supérieure contre des forces
horizontales. D’où l’on déduit que la
disposition des murs selon une forme de
caisse, formant des angles ou des unions en
T, constitue une question-clé dans le
comportement des bâtiments à murs. Au
bout du compte, la stabilité ne peut se
comprendre que comme stabilité de
l’ensemble des murs réunis.
Et cela nous amène à la dernière
variable qui rentre en jeu, en matière de
durée à long terme : dans les zones où
l’activité sismique est nulle, les seuls
phénomènes pouvant affecter la stabilité du
bâtiment au fil du temps, comme nous
l’avons mentionné au départ, sont à
rechercher du côté de l’augmentation des
charges, de la réduction des épaisseurs, ou
encore de la dégradation des matériaux.
Il est cependant indispensable de
tenir compte de l’activité sismique dans les
régions exposées à un fort risque. Et il est
nécessaire, à ce titre, de comprendre le
comportement d’ensemble de tous les
éléments.
Un mur isolé soumis à un
mouvement sismique perpendiculaire à son
plan tombera facilement. Si ce même mur
forme un U avec deux autres murs
perpendiculaires, il peut tout à fait offrir
une stabilité à l’épreuve de mouvements
sismiques bien supérieurs encore.
Dans des contextes de forte activité
sismique, l’expérience des constructeurs les
conduit à ajouter des éléments
d’assemblage plus efficaces, comme des
barres de fer reliant des murs opposés.
Ailleurs, la stratégie adoptée
combine la maçonnerie et des éléments de
bois constituant l’ossature du mur, qui fait
alors preuve d’un tout autre comportement
qu’un mur plein.
4. POSSIBLES DÉSORDRES
STRUCTURELS ET DIAGNOSTIC
Toutes ces observations sur la
raison d’être des éléments constructifs
constituent un premier inventaire des
possibles pathologies structurelles liées à la
défaillance d’une des clés que nous
estimons fondamentales pour un
comportement structurel correct. Nous
pourrions baser notre approche sur cet
inventaire, mais il est préférable d’aborder
directement les désordres les plus courants,
selon ce que nous enseigne l’expérience, en
commençant par les causes possibles, pour
passer ensuite à leurs effets apparents, ce
qui nous permettra une approche du bâti et
de ses pathologies comparable à la
démarche du médecin auscultant son
patient. A travers ces effets apparents ou
ces symptômes, nous essaierons de déceler
les causes, à la manière du médecin qui sait
qu’un même symptôme peut correspondre à
des causes très diverses. Cela étant, certains
cas peuvent ne pas avoir d’effets apparents.
Types d’effets : apparents et non
apparents
La plupart des causes produisent des
effets parfaitement visibles, fissures,
ruptures, déformations, affaissements, etc.,
qui représentent, comme pour une maladie,
un avertissement explicite sur les
changements affectant les équilibres initiaux.
Mais une baisse du coefficient de
sécurité peut également se produire, sans
indice apparent, par suite d’un changement
d’usage poussant à l’extrême la capacité de
résistance d’un mur sans la dépasser. Quand
il est connu, il est nécessaire d’intervenir sur
un désordre de ce type, car il comporte un
grave danger pour les usagers, le moindre
changement pouvant entraîner une
défaillance.
On peut observer un phénomène
similaire, en apparence, quand on applique au
bâti existant les normes de sécurité
structurelle du neuf, apparues au XX
e
siècle,
que certaines législations nationales ont
rendu obligatoire en matière de procédures de
réhabilitation. Dans la plupart des cas, le bâti
existant n’est pas aux normes, ce qui nous
amène à conclure alors à une subite
pathologie structurelle du bâtiment concerné,
sans qu’aucun symptôme ni changement ne
se soit manifesté. La situation varie selon que
les normes renvoient uniquement à l’action
de la gravité ou incluent les activités
sismiques.
Dans le premier cas, tout dépend du
coefficient de sécurité requis par les
normes ; il peut osciller entre 2,5 et 3 pour
le neuf. Si le calcul de ce coefficient pour
un édifice existant donne 2, on pourrait en
déduire un manque de sécurité. Il serait
pourtant insensé de le soumettre à une
procédure complexe et agressive de
renforcement, vu que le constat d’un
équilibre existant sur des dizaines d’années,
en l’absence de dommage, constitue une
preuve aussi scientifique, si ce n’est plus,
que l’application d’une norme.
La réalisation d’études
géotechniques donne lieu à un cas
particulier. Ces études indiquent
fréquemment que le terrain sur lequel est
assis un bâtiment depuis 200 ou 300 ans
n’est pas en condition de garantir sa
stabilité. L’erreur peut non seulement
dériver de l’application d’un coefficient de
sécurité disproportionné, mais aussi du fait
que l’étude a été menée hors du bâtiment,
sur un terrain distinct de celui situé sous ses
fondations.
Le problème est autre quand les
normes prennent en compte les activités
sismiques. Dans les régions où les séismes
de grande ampleur obéissent à des
fréquences très espacées, leurs effets ne
sont pas gravés dans la mémoire collective.
De ce fait, les constructeurs ne dotent pas le
bâti de mesures antisismiques. Une
nouvelle réglementation, basée sur des
données historiques et géologiques précises
inconnues jusqu’alors, peut avertir de la
probabilité d’un nouvel épisode sismique,
auquel le bâti serait manifestement
vulnérable. A l’évidence, nous ne sommes
pas là devant un cas de pathologie, mais la
procédure de réhabilitation n’en devrait pas
moins servir à introduire les renforcements
nécessaires.
Causes accompagnées d’effets apparents
Causes lointaines, causes directes
Les causes directes des effets visibles
sont à leur tour, de manière quasi
systématique, des effets d’autres causes, que
l’on appellera causes secondes ou lointaines
et qui, même éloignées de la localisation du
symptôme, sont les causes à l’origine du
problème. L’affaissement d’une partie des
fondations sera la cause directe d’une fissure
dans le mur, mais la cause qui produit ce
tassement des fondations peut venir d’une
modification survenue de manière naturelle
dans le niveau phréatique des lieux, ou bien
d’un changement dans la circulation des eaux
souterraines à la suite des travaux réalisés par
un voisin éloigné. Les recherches doivent
donc être menées selon un parcours qui va du
symptôme à la cause directe ou immédiate, et
de celle-ci à la cause seconde ou lointaine
réellement à l’origine du désordre ou de la
pathologie.
Modifications de l’équilibre
(action / réaction) comme cause essentielle
L’état originel d’un bâtiment
présente une situation d’équilibre total : à
toute action dérivée de la charge ou de
l’usage correspond une réaction égale dans
le sens contraire qui l’équilibre. Une
pathologie structurelle a pour cause
essentielle une variation dans ce rapport
d’équilibre, qui peut découler d’une
variation des actions ou des réactions. Les
actions sont en général le résultat de
facteurs anthropiques, comme
l’augmentation des charges provoquée par
la transformation d’une chambre à coucher
en magasin, par exemple. Mais elles
peuvent également être le fruit d’une
dégradation survenue dans les éléments
constructifs, telle que la rupture du tirant
d’une voûte à tirant qui produit une
nouvelle action absente de l’état originel.
Les réactions sont elles aussi
sujettes à variations, la plus courante étant
la modification de la capacité des
résistances de la maçonnerie par suite de la
détérioration des matériaux. Mais il faut
également considérer de possibles
changements dans la forme des éléments
dus à des actions des usagers, comme le
percement, par exemple, d’une ouverture
dans un mur existant, qui a forcément des
répercussions sur l’équilibre original, la
partie restante du mur devant fournir une
réaction supérieure face aux actions
existantes.
L’expérience nous enseigne
également qu’une pathologie est le plus
souvent le résultat de deux causes
concomitantes, si ce n’est plus. Le principe
de prudence exige en toute logique
d’examiner les causes en profondeur, parce
que le seul fait d’en détecter une ne
résoudrait pas le problème.
Ajoutons ici une cause dont les effets
très apparents – fissures et crevasses – ne
sont pas attribuables à une modification de
l’équilibre : l’oxydation et l’inévitable
augmentation de volume des éléments
métalliques encastrés dans la maçonnerie. Au
cours de la deuxième moitié du XIX
e
siècle et
d’une partie du XX
e
, la construction de
planchers ou de tirants de coupole en acier
oxydable était monnaie courante. En se
dégradant, ces éléments cassent, fissurent et
lézardent tous les matériaux à l’entour.
Inventaire des effets apparents (indices ou
symptômes)
Tableau d’ensemble
Le tableau ci-joint met en regard les
diverses causes directes et le lieu, la zone ou
la partie de l’élément où elles produisent
leurs effets. Selon le lieu, l’effet sera plus ou
moins visible ; s’il se produit dans les
parements du mur, il sera aisément
perceptible ; si l’effet est un affaissement ou
une déformation du mur, il sera uniquement
observable en vue de profil, si c’est possible,
etc.
Si la cause directe est :
a) variation du rapport entre charges et
capacité portante
b) variation entre les axes principaux d’action
et de réaction
b.1) par suite de modification dans
les actions
vertical,
horizontal (traction, compression)
b.2) par suite de modification dans
les réactions
courte,
longue,
inversée
Si la zone principale de manifestation de
l’effet est :
a) parements des murs
b) plan transversal du mur
cause directe parements des murs plan transversal du
mur
variation du rapport entre
CHARGES ET CAPACITE
PORTANTE
variation entre les axes
principaux d’action et de
réaction par suite de
modification dans les
ACTIONS
vertical
horizontal a compression
horizontal a traction
dans les REACTIONS
longue
courte
inversée
Exemples concrets de causes directes et
effets associés
Cause directe dans les fondations
a) effets principaux sur les murs
a.1) sur les parements
tassements différentiels aux extrémités du
bâtiment
tassements différentiels au centre du bâtiment
déplacement du terrain
a.2) dans un plan perpendiculaire au mur
basculements et affaissements différentiels
b) effets différés sur les éléments adjacents
(couvertures, voûtes, planchers)
Si l’on dispose de témoignages
(photographiques, par exemple) montrant que
le bâtiment était en parfait état par le passé,
les causes lointaines sont à rechercher du côté
de la variation des conditions initiales. Ces
causes peuvent ainsi résider dans la
détérioration des matériaux, comme nous
l’avons vu, dans l’action des eaux (
variation du niveau phréatique,
variation du taux d’humidité pouvant
provoquer expansion ou rétraction des
argiles, ou diminution des résistances) ou
dans la proximité d’un chantier produisant
affouillements et entraînements déblais ou
remblais.
Cause directe dans les murs
a) effets : rupture par compression,
bombement global des feuilles, rupture par
effort de cisaillement
b) effets différés sur les éléments
adjacents (couvertures, voûtes, planchers)
Les seules causes lointaines
possibles sont l’accroissement des charges ou
la dégradation des matériaux.
Cause directe dans les éléments adjacents
(couvertures, voûtes, planchers)
effets : affaissements, basculements,
etc., sur murs.
Les causes lointaines possibles sont
des poussées latérales des couvertures,
voûtes, planchers, dues à l’accroissement des
charges, la rupture de tirants, le mouvement
du bois ou l’oxydation des éléments
métalliques.
Le diagnostic
Face à des altérations visibles, le
diagnostic consiste à identifier les causes en
remontant l’enchaînement qui les a produites
dans cet ordre : dommage-effet-cause
directe-cause lointaine.
La conduite du diagnostic doit suivre
toutes les phases d’une investigation. Il
démarre par l’observation directe et la plus
détaillée possible des dégâts. S’il s’agit de
fissures similaires à celles que nous venons
de décrire, il est nécessaire, dans un premier
temps, d’essayer d’en déterminer la cause
immédiate. Pour ce faire, l’observation
détaillée doit identifier à quel mouvement des
lèvres correspond la fissure en question, et
l’observation d’ensemble doit déboucher sur
le dessin le plus précis possible du
phénomène.
Grâce à la comparaison avec
l'inventaire précédent, nous pourrons obtenir
une première hypothèse explicative du
rapport de cause à effet ; le nombre des
causes excédant celui des effets, il est
cependant nécessaire de mettre le bien-fondé
de cette première hypothèse à l’épreuve des
faits. Si elle indique un excès de charge ou
l’apparition d’une nouvelle action, il faudra
modéliser l’ensemble au moyen d’une simple
descente de charges ou d’une analyse statique
graphique. Si la cause relève d’un autre type,
il est important de s’assurer de l’existence de
tous les effets associés à celle-ci dans
d’autres parties du bâtiment.
En supposant que nous avons trouvé
la cause immédiate, il nous faut encore
trouver la cause lointaine en continuant
d’appliquer la méthode de la vérification des
hypothèses.
Quoi qu’il en soit, il est nécessaire
de savoir si le dommage a pour origine un
phénomène passé ou s’il est en train de se
produire sur le moment ; si l’on a affaire à
une fissure, on parle en la circonstance de
fissure arrêtée ou active. Dans le cas d’une
fissure active, il est indispensable de
connaître sa vitesse de propagation.
L’ensemble des opérations
d’observation, d’instrumentation et
d’expérimentation décrites dans la
conférence de Xavier Casanovas Les outils et
instruments pour le diagnostique constitue
toujours un instrument incontournable pour
un bon diagnostic.
Pour conclure, je pense qu’il est intéressant
de citer quelques Principes tirés du document
établi par l’ICOMOS à ce sujet, les qui
viennent appuyer et élargir notre propos :
2.5 La conservation des structures du
patrimoine bâti requiert simultanément des
analyses qualitatives et quantitatives. Les
premières sont fondées sur l’observation
directe des désordres et de la dégradation
des matériaux. Elles s’appuient sur les
recherches historiques et archéologiques.
Les secondes concernent essentiellement les
tests spécifiques, le suivi des données et
l’analyse des structures.
2.6 Avant de prendre une décision
concernant une intervention sur des
structures il est indispensable de déterminer
les causes des désordres, et ensuite
d’évaluer le niveau de sécurité de la
structure.
2.7 L’évaluation du niveau de sécurité (qui
est la dernière étape dans le diagnostic ou le
besoin de traitements est effectivement
déterminé) doit tenir compte des analyses
quantitatives et qualitatives et de
l’observation directe, des recherches
historiques, de la modélisation
mathématique le cas échéant et, en tant que
besoin des résultats expérimentaux.
2.8 Le plus souvent l’application de
coefficients de sécurité conçus pour les
ouvrages neufs conduit à des mesures
excessives, inapplicables pour les édifices
anciens. Des analyses spécifiques devront
alors justifier de la diminution des niveaux
de sécurité.
5. L’INTERVENTION
Critères généraux
Les Principes tirés de ce document
qui a trait au patrimoine monumental sont
également porteurs de critères généraux
d’intervention, applicables à plus forte
raison au bien plus fragile patrimoine
domestique méditerranéen. Nous avons
extrait six de ces critères qu’il est
indispensable de connaître avant d’entrer
dans le détail des cas particuliers :
3.1 La thérapie représente le champ des
actions exercées sur les causes profondes
des désordres, et non sur les symptômes.
3.2 La meilleure thérapie pour la
conservation est l’entretien préventif.
3.4 Aucune action de doit être entreprise
sans que son caractère indispensable n’ait
été démontré.
3.5 Les interventions doivent être
proportionnées aux objectifs de sécurité
fixés et être maintenues au niveau minimal
garantissant stabilité et durabilité avec le
minimum d’effets négatifs sur la valeur du
bien considéré.
3.7 Le choix entre les techniques
“traditionnelles” et les techniques
“innovantes” doit être fait au cas par cas, en
donnant la préférence aux techniques les
moins envahissantes et les plus
respectueuses des valeurs patrimoniales,
tenant en compte les exigences de sécurité
et de durabilité.
3.9 Les mesures choisies doivent être
réversibles autant que possible, de telles
sorte que, si de nouvelles connaissances le
permettent, des mesures plus adéquates
puissent être mises en œuvre. Si les
mesures ne peuvent être réversibles, on doit
s’assurer que des interventions ultérieures
puissent encore intervenir.
3.10 Tous les matériaux utilisés pour les
travaux de restauration, particulièrement les
nouveaux matériaux, doivent être testés de
manière approfondie et apporter les preuves
non seulement de leurs caractéristiques
mais également de leur compatibilité avec
les matériaux d’origine, afin d’éviter les
effets secondaires non souhaitables.
L’adoption de ces critères,
manifestement rationnels, suppose
l’abandon des techniques d’emploi courant
dans la seconde moitié du XX
e
siècle qui n’y
répondent pas, et se sont avérées, en outre,
nettement préjudiciables, peu de temps
après leur mise en œuvre.
A n’en pas douter, les interventions
que l’on peut projeter sur la base de ces
critères requièrent, d’une part, une
connaissance approfondie du bâtiment à
réhabiliter, c’est-à-dire une mise en œuvre
poussée des points abordés à propos du
diagnostic, et, de l’autre, une connaissance
approfondie non seulement des techniques
actuelles les moins agressives, mais surtout
des savoir-faire traditionnels qui ont
façonné le bâti d’origine, tout cela étant
pour le moins complexe.
Les techniques que nous allons
examiner maintenant visent avant tout à
neutraliser les causes directes de manière
générale, chaque bâtiment possédant ses
caractéristiques spécifiques, en même
temps que les causes de la pathologie
propre à chaque édifice. Seule l’étude
particulière de chaque cas, par la mise en
œuvre des critères et des méthodes que
nous avons exposées, permettra une
intervention adaptée. Et n’oublions pas les
causes lointaines derrière les causes
directes.
Nous exposerons ces techniques en
les associant directement aux causes
immédiates des pathologies les plus
fréquentes.
Dans les fondations
Les effets visibles peuvent être les
fissures dont nous avons parlé ou des
affaissements de murs, provoquant
l’apparition de fissures sur les voûtes, etc.
Le plus souvent, la cause directe est
une perte de résistance du terrain,
attribuable à son tour à une seconde cause,
ou cause lointaine, qui peut être une cause
quelconque parmi celles que nous avons
vues. L’intervention peut prendre trois
directions : augmenter la surface de contact
des fondations afin de réduire la contrainte
de compression, raccorder la fondation à un
terrain plus résistant en profondeur, ou
augmenter la résistance du terrain.
L’augmentation de la surface de
contact est une opération délicate et
coûteuse, mais réalisable à l’aide de
techniques exclusivement traditionnelles. Il
s’agit de remplacer le terrain sous la
fondation par une maçonnerie plus large.
En général, il n’est pas du tout
nécessaire d’armer cette nouvelle
maçonnerie. Au vu des petites charges
caractérisant l’architecture domestique
méditerranéenne, c’est la solution la plus
appropriée.
Comme on le voit sur la figure,
l’opération doit s’exécuter par tronçons
alternés afin de ne pas laisser une trop
grande largeur de fondation hors appui.
Le raccordement de la fondation à
un terrain plus résistant en profondeur met
en œuvre la technique des micropieux. En
réalité, cette solution n’est nécessaire que
dans très peu de cas. C’est assurément une
option très agressive, à laquelle on ne devra
recourir que dans les cas extrêmes.
Pour accroître la résistance du
terrain, nous disposons à l’heure actuelle
des techniques qui ne sont pas accessibles
dans toutes les régions. Il s’agit
manifestement de techniques qui n’ont rien
de traditionnel, faisant appel à des
matériaux qui n’existaient pas par le passé,
potentiellement porteurs d’effets
secondaires.
Rappelons ici qu’il est essentiel de
déterminer la cause lointaine de cette perte
de résistance du terrain et n’oublions pas
qu’elle ne tient « peut-être » qu’à un rapport
géotechnique.
Etant donné la complexité de toutes
ces interventions possibles, il peut être
envisageable de ne pas agir sur les causes,
mais uniquement sur les effets. Face à
l’affaissement d’un mur à la suite d’une
défaillance du terrain, par exemple, il est
toujours possible de monter un contrefort
pour en neutraliser le mouvement ou de
l’entretoiser sur des parties saines du
bâtiment.
Dans les murs
Baisse du coefficient de sécurité
Suite à une perte de
résistance due à la dégradation de la
maçonnerie
Si la dégradation vient d’une perte
de mortier sur les joints extérieurs, il est
nécessaire de les reconstituer par
rejointoiement. Si cette perte est interne aux
murs, on réalisera des injections de coulis
pour colmater les interstices.
Les pierres endommagées peuvent
être remplacées si l’on dispose de pièces de
même nature.
Si la dégradation affecte de grands
pans de mur, la solution exige alors une
reconstruction totale des zones affectées.
Si la dégradation affecte la totalité
du mur, on devra procéder à un
remplacement fonctionnel en élaborant une
nouvelle structure parallèle dont la
maçonnerie sera probablement différente de
l’originelle.
Suite à l’augmentation des
contraintes de compression
Cette cause directe ne peut avoir
pour causes lointaines que les seules actions
anthropiques, telles que changement
d’usage, réduction des surfaces par suite de
percements d’ouvertures ou actions
similaires. Au vu des difficultés soulevées
par toutes les interventions possibles, il est
évident que la solution à ce problème
consiste à ne pas accepter ces changements
effectués ou proposés par les usagers ou les
promoteurs.
Une solution couramment
envisagée consiste à disposer des deux
côtés du mur des renforcements épais en
béton liaisonnés entre eux. Une autre
préconise l’augmentation de la résistance au
moyen de nombreuses barres d’acier
introduites par perforations obliques venant
coudre les pièces de la maçonnerie en
augmentant leur enchevêtrement.
Il semble presque superflu d’ajouter
que le changement conceptuel et pratique
entraîné par ces procédés, aux résultats
douteux à long terme, ne se justifie que
dans des cas très spéciaux.
Si le renforcement s’avère
indispensable et que l’on veut suivre les
principes exposés auparavant, cette
augmentation de la surface portante devra
se faire au moyen d’une surépaisseur de la
même maçonnerie et liaisonnée au
maximum avec l’ancienne.
Désolidarisation des couches des
murs
Ses effets se traduisent par un
renflement des parements, la portance des
murs s’en trouvant sensiblement réduite,
comme nous l’avons signalé. L’intervention
la mieux adaptée passe par l’étayage de la
partie affectée, prélude à un démontage et
une reconstruction à l’aide du plus grand
nombre possible de parpaings ou boutisses
de liaison des couches.
Fissures dues à des causes
extérieures au mur
Quand on a remédié aux causes
directes et lointaines des fissures, il
convient de boucher ces dernières pour
assurer la continuité de la transmission des
charges et l’étanchéité.
La méthode la plus radicale, qu’on
appelle cucci e scucci en italien, consiste à
désassembler la maçonnerie des deux côtés
de la fissure pour la remonter en colmatant
l’ouverture créée au démontage.
Le rejointoiement est la méthode la
plus courante.
En général, l’emploi d’éléments
métalliques faisant office d’agrafes est
dépourvu de sens. Quand on a remédié aux
causes, les agrafes ne servent à rien, et si les
causes sont encore actives, elles sont tout
aussi inutiles, vu que la maçonnerie ne peut
pas assumer les tractions et, à défaut de
céder sur la zone « agrafée », elle cédera un
peu plus loin.
Dans les voûtes et coupoles
Comme nous avons pu le constater
précédemment, les poussées des voûtes et
des coupoles peuvent constituer les causes
directes ou lointaines des fissures ou des
affaissements survenant dans les murs, et
les fissures qui peuvent apparaître sur ces
voûtes et coupoles ont pour origine soit ces
affaissements mêmes, soit des désordres
dans les fondations. Si les causes lointaines
sont sous contrôle, les murs ou les
fondations renforcées, il faut alors les
rejointoyer.
Ceci dit, devant le prix élevé de ces
renforcements, comme nous l’avons vu, on
décide souvent de s’attaquer à la cause, à
savoir la voûte, en annulant ses poussées.
Nous sommes face à deux méthodes
possibles : la pose de tirants ou la
réalisation d’une deuxième voûte en béton
armé sur l’extrados de la première, qui met
un terme au problème en évitant sa
déformation.
Au vu de nos principes, il est clair
que cette solution est difficilement
acceptable. Le tirant constitue certainement
une solution traditionnelle bien plus
recevable.
Ce doublage sur l’extrados
s’emploie également comme renforcement
face à de nouvelles charges d’exploitation.
L’intervention doit tendre à éviter ces
nouvelles charges et quand cela s’avère
impossible, à exécuter le renforcement en
augmentant l’épaisseur de la voûte à l’aide
d’une maçonnerie identique.
A la base des coupoles, une
pathologie peut manifester ses symptômes
en intrados comme en extrados, à savoir
l’oxydation du tirant circulaire.
L’intervention requiert en général son
extraction et son remplacement par un
élément similaire depuis l’intérieur ou
l’extérieur de la coupole.
Dans les planchers
La perte de résistance des
principaux éléments en bois est attribuable
à la dégradation ou à la perte de section
provoquée par des agents biologiques, tels
que champignons de la pourriture ou
insectes. Si la perte affecte l’élément dans
son ensemble, la solution est le
remplacement. Si elle n’affecte que les
parties encastrées dans les murs, les parties
affectées peuvent être remplacées par des
résines qui en reproduiront la forme
originelle et amélioreront la résistance et la
durabilité de la poutre, en armant ces
résines pour assurer l’assemblage avec la
partie bois.
Si la perte est due à un
vieillissement inévitable de poutres déjà
rares à l’origine, une solution simple et
efficace, bien que peu séduisante, consiste à
ajouter une poutre transversale sur la partie
inférieure, de sorte à diviser la portée
couverte.
Si l’on préfère, on peut également
réaliser ce renforcement sur la partie
supérieure en augmentant la section des
poutres ou de l’ensemble du plancher à
l’aide de panneaux de particules de bois
faisant office de chape de compression.
Quant à la chape de béton armé,
tellement répandue, c’est une solution à
éviter si possible.
Dans l’ensemble du bâtiment
Nous avons déjà abordé deux
situations pour lesquelles l’intervention
affecte l’ensemble du bâtiment : les
entretoisements destinés à éviter des
affaissements ou des déformations de murs.
La mise en œuvre systématique de cette
solution entre tous les murs permet de
réduire efficacement la vulnérabilité
sismique de l’ensemble du bâtiment.
Le renforcement au béton armé de
la surface des planchers que nous venons de
voir s’est longtemps fait au nom des
contraintes sismiques, mais outre le fait
d’être difficilement acceptables sur un plan
conceptuel, ses effets peuvent se révéler
contreproductifs en cas d’épisode sismique.
Une fois encore, les solutions
traditionnelles sont plus compatibles avec le
bâti traditionnel, en toute logique.
En guise de conclusion, il est utile
de rappeler certains des principes sur
lesquels cette partie s’est ouverte :
3.7 Le choix entre les techniques
“traditionnelles” et les techniques
“innovantes” doit être fait au cas par cas, en
donnant la préférence aux techniques les
moins envahissantes et les plus
respectueuses des valeurs patrimoniales,
tenant en compte les exigences de sécurité
et de durabilité.
3.10 Tous les matériaux utilisés pour les
travaux de restauration, particulièrement les
nouveaux matériaux, doivent être testés de
manière approfondie et apporter les preuves
non seulement de leurs caractéristiques
mais également de leur compatibilité avec
les matériaux d’origine, afin d’éviter les
effets secondaires non souhaitables.
* * *

Contenu connexe

Tendances

Conception parasismique
Conception parasismiqueConception parasismique
Conception parasismiqueSami Sahli

Calcul des poteaux mixtes acier-béton selon l'Eurocode 4
Calcul des poteaux mixtes acier-béton selon l'Eurocode 4Calcul des poteaux mixtes acier-béton selon l'Eurocode 4
Calcul des poteaux mixtes acier-béton selon l'Eurocode 4
Quang Huy Nguyen

projet de fin d'étude touati ahmed conception et etude structural d'un amphit...
projet de fin d'étude touati ahmed conception et etude structural d'un amphit...projet de fin d'étude touati ahmed conception et etude structural d'un amphit...
projet de fin d'étude touati ahmed conception et etude structural d'un amphit...
Ahmed Touati

Organisation des chantiers 01
Organisation des chantiers 01Organisation des chantiers 01
Organisation des chantiers 01Sami Sahli

cours de construction Généralités
cours de construction Généralitéscours de construction Généralités
cours de construction Généralités
Sami Sahli

Developement durable - analyse urbain-swot-projet urbain-modes intervention
Developement durable - analyse urbain-swot-projet urbain-modes interventionDevelopement durable - analyse urbain-swot-projet urbain-modes intervention
Developement durable - analyse urbain-swot-projet urbain-modes intervention
ILYES MHAMMEDIA

Mohammadia. logements socials
Mohammadia. logements socialsMohammadia. logements socials
Mohammadia. logements socialsSami Sahli

Charpente en bois
Charpente en boisCharpente en bois
Charpente en boisSami Sahli

Restauration du bati ancien
Restauration du bati ancienRestauration du bati ancien
Restauration du bati ancien
Ouaret Yahia

les types des plancher
les types des plancherles types des plancher
les types des plancher
raouf1996

Béton précontraint 04
Béton précontraint 04Béton précontraint 04
Béton précontraint 04Sami Sahli

Mur rideau
Mur rideau Mur rideau
Mur rideau
Sami Sahli

PLAN D’AMENAGEMENT (PA)
PLAN D’AMENAGEMENT (PA)PLAN D’AMENAGEMENT (PA)
PLAN D’AMENAGEMENT (PA)sabouni21

Exposer des aménagements des terrains en pente
Exposer des aménagements  des terrains en penteExposer des aménagements  des terrains en pente
Exposer des aménagements des terrains en pente
ILYES MHAMMEDIA


Tendances (20)

Conception parasismique
Conception parasismiqueConception parasismique
Conception parasismique

Calcul des poteaux mixtes acier-béton selon l'Eurocode 4
Calcul des poteaux mixtes acier-béton selon l'Eurocode 4Calcul des poteaux mixtes acier-béton selon l'Eurocode 4
Calcul des poteaux mixtes acier-béton selon l'Eurocode 4

projet de fin d'étude touati ahmed conception et etude structural d'un amphit...
projet de fin d'étude touati ahmed conception et etude structural d'un amphit...projet de fin d'étude touati ahmed conception et etude structural d'un amphit...
projet de fin d'étude touati ahmed conception et etude structural d'un amphit...

Expose
ExposeExpose
Expose

Organisation des chantiers 01
Organisation des chantiers 01Organisation des chantiers 01
Organisation des chantiers 01

cours de construction Généralités
cours de construction Généralitéscours de construction Généralités
cours de construction Généralités

Developement durable - analyse urbain-swot-projet urbain-modes intervention
Developement durable - analyse urbain-swot-projet urbain-modes interventionDevelopement durable - analyse urbain-swot-projet urbain-modes intervention
Developement durable - analyse urbain-swot-projet urbain-modes intervention

Pouillon
PouillonPouillon
Pouillon

Rapport de pfe
Rapport de pfeRapport de pfe
Rapport de pfe

Béton 01
Béton 01Béton 01
Béton 01

Mohammadia. logements socials
Mohammadia. logements socialsMohammadia. logements socials
Mohammadia. logements socials

Charpente en bois
Charpente en boisCharpente en bois
Charpente en bois

Fondations 01
Fondations 01Fondations 01
Fondations 01

Restauration du bati ancien
Restauration du bati ancienRestauration du bati ancien
Restauration du bati ancien

les types des plancher
les types des plancherles types des plancher
les types des plancher

Béton précontraint 04
Béton précontraint 04Béton précontraint 04
Béton précontraint 04

Mur rideau
Mur rideau Mur rideau
Mur rideau

Cours de beton_precontraint_
Cours de beton_precontraint_Cours de beton_precontraint_
Cours de beton_precontraint_

PLAN D’AMENAGEMENT (PA)
PLAN D’AMENAGEMENT (PA)PLAN D’AMENAGEMENT (PA)
PLAN D’AMENAGEMENT (PA)

Exposer des aménagements des terrains en pente
Exposer des aménagements  des terrains en penteExposer des aménagements  des terrains en pente
Exposer des aménagements des terrains en pente


Similaire à 3.7 diagnostic et traitement des pathologies structurelles du batiment . (1)

La conception architecturale
La conception architecturale La conception architecturale
La conception architecturale
Soumia Rahmani

cours 1 le detail architectural.pdf
cours 1 le detail architectural.pdfcours 1 le detail architectural.pdf
cours 1 le detail architectural.pdf
lydiasaoudi1

la forme suit la fonction (2).pptx
la forme suit la fonction (2).pptxla forme suit la fonction (2).pptx
la forme suit la fonction (2).pptx
ikuarchi

Chapitre 5 conception parasismique des batiments 2010
Chapitre 5 conception parasismique des batiments 2010Chapitre 5 conception parasismique des batiments 2010
Chapitre 5 conception parasismique des batiments 2010
bhne11


Similaire à 3.7 diagnostic et traitement des pathologies structurelles du batiment . (1) (6)

Soukane article(les grds axes d'1 guide technique de rehabilitation de l'habi...
Soukane article(les grds axes d'1 guide technique de rehabilitation de l'habi...Soukane article(les grds axes d'1 guide technique de rehabilitation de l'habi...
Soukane article(les grds axes d'1 guide technique de rehabilitation de l'habi...

La conception architecturale
La conception architecturale La conception architecturale
La conception architecturale

Cours s2 6
Cours s2 6Cours s2 6
Cours s2 6

cours 1 le detail architectural.pdf
cours 1 le detail architectural.pdfcours 1 le detail architectural.pdf
cours 1 le detail architectural.pdf

la forme suit la fonction (2).pptx
la forme suit la fonction (2).pptxla forme suit la fonction (2).pptx
la forme suit la fonction (2).pptx

Chapitre 5 conception parasismique des batiments 2010
Chapitre 5 conception parasismique des batiments 2010Chapitre 5 conception parasismique des batiments 2010
Chapitre 5 conception parasismique des batiments 2010


3.7 diagnostic et traitement des pathologies structurelles du batiment . (1)

  • 1. DIAGNOSTIC ET TRAITEMENT DES PATHOLOGIES STRUCTURELLES DU BÂTIMENT José Luis González Moreno-Navarro 1. INTRODUCTION Domaine d’application Principes de l’ICOMOS en rapport (rappel) Importance de la connaissance globale préalable Causes des désordres structurels Présentation du plan de l’exposé 2. ÉLÉMENTS STRUCTURELS DE L’HABITAT MÉDITERRANÉEN 3. PRINCIPES DE DÉTERMINATION ET D’EXPLICATION Approche globale Rapport espace habitable / forme constructible Efficacité de la production Intégrité à long terme - entretien Apprivoisement du milieu Adéquation esthétique Application aux éléments Les murs Les éléments de connexion avec l’extérieur Les ouvertures Les espaces semi-extérieurs Les éléments horizontaux rectilignes Les planchers et les charpentes de couverture Les éléments horizontaux arqués Les arcs et les arcades Les voûtes Les coupoles Application au bâtiment dans son ensemble La relation entre tous les éléments 4. POSSIBLES DÉSORDRES STRUCTURELS ET DIAGNOSTIC Types d’effets : apparents et non apparents Causes accompagnées d’effets apparents Causes lointaines, causes directes Modifications de l’équilibre (action/réaction) comme cause essentielle Inventaire des effets apparents (indices ou symptômes) Tableau d’ensemble Exemples concrets de causes directes et effets associés Cause directe dans les fondations Cause directe dans les murs Le diagnostic 5. L’INTERVENTION Critères généraux Dans les fondations Dans les murs Baisse du coefficient de sécurité Suite à une perte de résistance due à la dégradation de la maçonnerie Suite à l’augmentation des contraintes de compression Désolidarisation des couches des murs Fissures dues à des causes extérieures au mur Dans les voûtes et coupoles Dans les planchers Dans l’ensemble du bâtiment
  • 2. DIAGNOSTIC ET TRAITEMENT DES PATHOLOGIES STRUCTURELLES DU BÂTIMENT José Luis González Moreno-Navarro 1. INTRODUCTION Domaine d’application Cette présentation traite des éléments qui assurent la stabilité de l’ensemble des organes de fermeture créant un espace différencié de l’espace naturel, dans lequel les habitants du bassin méditerranéen réalisaient les activités de la vie quotidienne avant la révolution industrielle. La caractéristique fondamentale distinguant ces éléments de ceux que l’on trouve aujourd’hui réside en ce que les éléments qui assurent la stabilité coïncident avec ceux qui enclosent l’espace, de sorte que la structure fait office d’organe de fermeture et l’organe de fermeture de structure. En d’autres termes, parler de structure, en matière de bâtiments traditionnels, c’est parler également, dans près de 90 % des cas, d’organes de fermeture, le domaine d’application de cette présentation embrassant, à ce titre, la totalité du bâtiment. Ce type de conception des bâtiments est en général étranger aux professionnels du bâtiment formés au XXI e siècle, la spécialisation des éléments constructifs actuels voulant que certains assurent la stabilité pendant que d’autres séparent de l’extérieur, d’où l’utilité de souligner cette différence dans cette entrée en matière. Principes de l’ICOMOS en rapport (rappel) Les critères adaptés à la restauration ou à la réhabilitation de ces éléments structurels que nous aborderons ici ne nous appartiennent pas en propre, mais ils se basent sur une série de principes débattus, ces dernières années, dans les cercles d’experts en restauration, sous l’égide de l’organisation internationale mandatée par l’UNESCO pour exercer ces compétences en matière de conservation du patrimoine, à savoir l’ICOMOS. Nous citerons ici deux des documents qui recueillent ces critères et qui constituent les véritables piliers soutenant les développements de notre exposé : La Charte du Patrimoine Bâti Vernaculaire (1999) Principes pour l’analyse, la conservation et la restauration des structures du patrimoine architectural (2003) Le second document est particulièrement important, étant donné qu’il porte sur les éléments structurels des bâtiments patrimoniaux relevant du patrimoine monumental aussi bien que domestique ou vernaculaire. Par ailleurs, nous partageons, évidemment, à cent pour cent tous les critères décrits dans l’ouvrage Architecture Traditionnelle Méditerranéenne. Importance de la connaissance globale préalable Ajoutons, dans cette introduction, qu’on ne saurait aborder l’étude des aspects structurels de tout bâtiment patrimonial sans l’intégrer à un cadre plus vaste d’études abordant toutes les variables de cet édifice, telles que ses aspects historiques et sociologiques, son comportement depuis sa construction, l’entretien dont il bénéficie habituellement ou encore ses types d’usage actuels, etc. Cet ensemble de variables nous fournit en effet une série d’informations indispensables si l’on veut comprendre son comportement structurel, mais aussi les éventuelles défaillances ou pathologies dont il pourrait être l’objet. C’est pour cela que l’expert, qui a une vision partielle des problèmes pathologiques, doit faire partie d’une plus large équipe et mener un dialogue continu avec les autres spécialistes dans les domaines divers de l’histoire, de la sociologie, etc. La connaissance d’un bâtiment et de ses problèmes requiert de manière quasi systématique une connaissance de son histoire quotidienne réelle, tant de son passé le plus ancien que de son histoire récente. Causes des désordres structurels La question que nous venons de mentionner prend toute son importance lorsqu’on constate, comme l’a pertinemment exprimé Abdelmajid
  • 3. Choukaili lors de son intervention à Marrakech sur « Les désordres spécifiques à l’utilisation des matériaux », qu’on peut considérer, de manière générale, l’habitat traditionnel comme le résultat d’une optimisation sur une longue période historique de types associés à des usages, aboutissant finalement à une conception en adéquation avec le lieu et le mode de vie de ses occupants. Mais au XX e siècle, les conditions d’usage connaîtront une transformation radicale, qui s’est traduite par : - l’augmentation des charges actives par suite d’ajouts dans les parties supérieures accentuant l’effort sur les murs en rez-de- chaussée, - l’augmentation de la population utilisant un même parc bâti, - la perte d’une tradition d’un mode d’entretien nécessaire à la conservation des éléments assurant une résistance aux agents atmosphériques, tels que les revêtements fondamentaux pour la préservation des capacités porteuses des murs, qui, à l’instar du pisé, sont très sensibles à cette exposition aux intempéries. Nous sommes ainsi conduits à analyser des bâtiments qui se trouvaient peut-être dans un parfait état de conservation au XIX e siècle, pour ne citer que cette époque, et qui commencent à se dégrader, le XX e siècle finissant, non pour des raisons de conception défaillante, mais à cause du considérable changement survenu dans les conditions d’usage et d’entretien qui caractérise le siècle dernier. Justification du plan de l’exposé La conséquence immédiate de cette hypothèse explicative des pathologies implique que l’étude des problèmes pathologiques et de leur résolution, tant sur un plan général que pour des cas particuliers, aborde en premier lieu la description de ces éléments structurels dans leur état originel, avant d’expliquer les causes présidant à leur état actuel. Dans une troisième partie, nous examinerons les principes qui déterminent et expliquent ces éléments structurels. Une fois que nous aurons saisi les facteurs expliquant en quoi consistent ces éléments, ou en quoi ils consistaient à l’origine, il nous sera bien plus facile de comprendre pourquoi ils sont passés d’un bon état originel à un état final dégradé. Renseignés sur leur état originel, sur leur état actuel et sur le pourquoi de leur dégradation, nous serons alors en mesure d’envisager les méthodes actuelles – qui ne seront pas nécessairement des méthodes de pointe, les méthodes traditionnelles améliorées pouvant faire l’affaire – capables de nous faire passer de la dégradation à un état le plus proche possible de l’original. Et ce, non seulement par volonté de conservation du patrimoine historique, mais surtout parce que, face à des conditions, à un lieu et à un usage donnés, il n’y a pas de meilleure façon d’assurer leur stabilité, d’un point de vue purement pratique, que de leur restituer leur état et leur mode d’entretien originels.
  • 4. 2. ÉLÉMENTS STRUCTURELS DE L’HABITAT MÉDITERRANÉEN Comme nous l’avons vu en introduction, nous ne pourrions pas trouver de meilleure illustration pour le titre de cette partie que celle comprise entre les pages 66 et 96 de l’ouvrage Architecture Traditionnelle Méditerranéenne. Nous n’allons pas répéter ici ce qui est expliqué dans ce livre, mais nous allons projeter quelques images choisies parmi les magnifiques illustrations de cet ouvrage. 3. PRINCIPES DE DÉTERMINATION ET D’EXPLICATION DES ÉLÉMENTS STRUCTURELS Notre objectif, dans cette partie, sera d’exposer de manière systématique les raisons expliquant les propriétés des éléments constructifs de l’architecture méditerranéenne. Pour ce faire, nous appliquerons la méthode employée à l’Ecole d’Architecture de Barcelone, selon laquelle tout élément est la conséquence d’une nécessité de : - créer un espace au moyen d’une forme bâtie stable dès le départ - au moyen d’une méthode de production la plus efficace possible - en assurant au bâti la plus longue durée possible grâce à un entretien approprié - en contribuant à améliorer le milieu - de sorte que l’assemblage des formes et des matériaux satisfasse les aspirations esthétiques que tout peuple éprouve, même le plus primitif, du fait de sa nature humaine. Approche globale Rapport espace habitable / forme constructible L'analyse d'une construction prise au hasard des images vues dans la deuxième partie nous permet de constater que ces bâtiments visent à créer un espace différent de l’espace naturel, au moyen, dans la plupart des cas, d’élévations verticales servant de soutien à d’autres éléments supérieurs de forme inclinée, horizontale ou en arc. Cela étant, ces formes allongées verticales, horizontales ou en arc doivent être constructibles, et elles n’existent dans l’imagination du constructeur qu’à condition d’avoir été construites auparavant, et non pas à l’état de formes imaginaires en dehors de toute expérience acquise. Mais tout acte de construction, comme nous en avons tous fait l’expérience dans notre enfance, soulève une grande difficulté, qui n’est autre que l’action de la gravité : si les éléments ne sont pas bien disposés, ils tombent. Cette forme constructible doit ainsi être stable pour faire face à la gravité d’entrée de jeu. Cette question fondamentale continue à marquer l’existence d’un nombre illimité de bâtiments, sans constituer pour autant une explication suffisante, et il nous faut donc passer aux variables suivantes. Efficacité de la production Derrière tout bâtiment populaire, on trouve la rareté des ressources qui oblige à user d’ingéniosité ; la mise en œuvre de toute solution doit produire un maximum de bénéfices avec un minimum d’efforts physiques, non seulement de la part du constructeur, mais aussi de l’ensemble de la population, pour ce qui est de l’extraction et de l’approvisionnement en matériaux. La totalité, pratiquement, de l’habitat méditerranéen traditionnel fait appel à des matériaux accessibles, proches de l’emplacement du bâtiment, et se base sur des formes constructibles stables dès le départ. Intégrité à long terme - entretien Mais le temps passe, il pleut, il y a du vent, il fait chaud, il fait froid, et ce qui constituait, au départ, une solution aux problèmes perd sa forme initiale ou une partie de ses matériaux et se dégrade. Pour parer à ces désordres, le constructeur essaye de détecter les défauts survenus et met au point une nouvelle méthode qui se révèlera peut-être plus durable, en même temps qu’il détermine les soins réguliers que requiert le bâtiment. Résultat : un espace bien construit et durable, où l’on doit pouvoir vivre, de plus, dans un certain confort intérieur.
  • 5. Apprivoisement du milieu C’est là la raison d’être de la construction du logis. De tout temps, tous les peuples ont cherché à améliorer les conditions environnementales extérieures : éviter de se mouiller sous l’effet de la pluie ou de l’humidité du sol ; ne pas avoir trop chaud ni trop froid ; parer à l’excès de lumière. Résultat : un espace équilibré, efficacement produit et conçu pour durer. Adéquation esthétique Mais cet espace doit aussi engendrer un paysage agréable à la vue, qui suscite l’orgueil et témoigne de la personnalité de ses habitants : les textures, couleurs, dessins et formes qui s’offrent au regard doivent, en plus d’apporter une solution aux problèmes pratiques, s’accorder à une culture donnée. S’il en est ainsi, c’est qu’on a créé de l’architecture. Application aux éléments Les murs La forme des murs s’organise selon un parallélépipède dont les dimensions longue (longueur) et courte (épaisseur) sont perpendiculaires entre elles et parallèles au sol ; la troisième dimension, ou hauteur, est située à la verticale. Cette forme résulte de leur rôle de structuration de l’espace en même temps qu’elle constitue, comme nous le savons tous depuis l’enfance, la meilleure manière d’assurer la stabilité d’un élément vertical face à sa contrainte la plus immédiate, à savoir l’action de la gravité. La longueur est déterminée par le plan au sol du bâtiment, la dimension intermédiaire, ou hauteur, dépend de la hauteur de l’espace recherchée, et la troisième dimension, l’épaisseur, essentielle dans le comportement structurel, est conditionnée par la stabilité comme par le matériau et le procédé constructif employés. S’il s’agit d’un matériau homogène comme le pisé banché, toute l’épaisseur est constituée du même matériau. S’il se compose de petits éléments, on aura besoin, en fonction du rapport entre la taille de ces éléments et l’épaisseur totale, de deux, voire trois couches ou feuilles. Dans les deux cas, il est indispensable que l’ensemble des deux ou trois feuilles soit parfaitement assemblé pour éviter que chacune d’elles agisse indépendamment des autres, ce qui entraînerait un risque élevé de bombement partiel. Une fois le matériau fixé, cette épaisseur dépend : - de la hauteur du bâtiment et des charges des différents niveaux, avec leurs planchers ou leurs voûtes. - de la sveltesse, ou rapport entre hauteur et épaisseur, de chaque pan de mur, la hauteur étant comprise comme la distance entre l’appui inférieur du mur et l’élément supérieur qui sert de fixation par un procédé quelconque. Toutes les charges produites par le bâtiment se transmettent aux murs du rez- de-chaussée, et de ceux-ci au terrain par l’intermédiaire des fondations. Habituellement, la maçonnerie des murs montre une résistance à la compression de l’ordre de 10, 15, 20 kg/cm2 , ou guère plus. Mais, la plupart des sols ayant des résistances sensiblement inférieures, autour de 3, 4, 5 kg/cm2 , il devient inévitable
  • 6. d’élargir la zone de contact entre le mur et le sol au moyen des fondations. Cette surlargeur se calcule en général proportionnellement à l’épaisseur du mur, un élément qu’il conviendra de connaître parce qu’il est à la base de la stabilité de tout l’ensemble du bâti. Dans de nombreuses régions, la stabilité des murs est assurée par des éléments en bois qui constituent la véritable structure ; les lois régissant leur stabilité diffèrent radicalement de celles que nous venons d’aborder. Les éléments de connexion avec l’extérieur Les ouvertures En tout cas, les murs sont des éléments qui doivent être traversés, soit de portes pour l’accès intérieur, soit de fenêtres qui assurent l’entrée d’air et de lumière et ouvrent la vision sur l’extérieur. On ne doit pas considérer ces ouvertures comme une fragilisation, mais plutôt comme une partie intégrante des murs, même s’il est indéniable que la capacité portante globale diminue en proportion du nombre des ouvertures pratiquées. En matière d’ouvertures, le point clé, c’est l’élément supérieur qui permet de transmettre aux montants de la baie, ou jambages, les charges de la partie supérieure du mur. C’est d’ordinaire un linteau, le plus souvent en bois, ou un arc surbaissé fait dans le même matériau que le reste du mur. Les espaces semi- extérieurs D’autres éléments verticaux délimitent les porches ou les espaces semi- extérieurs : les piliers ou les piédroits dont les dimensions sont fonction des éléments horizontaux selon lesquels le porche s’organise, droits ou en arc. Les éléments horizontaux rectilignes Les planchers et les charpentes de couverture La subdivision sur le plan vertical de l’espace généré par les murs et la fermeture supérieure, ou couverture, se fait le plus souvent à l’aide d’éléments végétaux, en général des troncs d’arbre ou de palmiers, dont la principale caractéristique est la résistance à la traction et à la compression et, partant, à la flexion. Ces éléments doivent répondre à deux exigences essentiels: ne pas céder et éviter une flexion excessive, et leurs performances à cet égard sont fonction de leur forme (portée couverte et section, ou dimension verticale), du matériau utilisé, de leur résistance à la traction et de leur rigidité.
  • 7. Pour des questions d’économie, on réduit le recours aux éléments rectilignes de grande longueur permettant de franchir la portée totale, généralement plus coûteux, en les combinant avec des éléments courts de couvrement placés entre deux éléments rectilignes principaux. Les matériaux franchissant la portée de l’élément de couverture font d’ordinaire office de poutres obliques sans former une véritable charpente triangulée, du fait de la difficulté engendrée par la réalisation de deux assemblages entre les différents éléments. On trouvera le plus souvent un entrait sur lequel un poinçon, ou poteau court, reçoit deux poutres obliques égales à la moitié de la portée qui portent les plans d’évacuation des eaux. Dans les régions plus sèches, on rencontre les couvertures plates, semblables aux planchers sur le plan statique, hormis les charges supérieures auxquelles elles sont soumises, en raison de tout le poids ajouté selon un procédé de superposition de couches jamais totalement imperméables, afin d’assurer l’imperméabilité de l’ensemble. Les éléments horizontaux arqués Les arcs et les arcades Les arcs sont en général réalisés selon trois méthodes possibles : - avec des voussoirs bien taillés permettant des joints très fins entre les pierres, - avec des moellons plus bruts, d’épaisseur relativement faible, permettant de former la structure de rayonnement et de créer l’arc en le hourdant au mortier, ou - au moyen de briques disposées dans le sens du rayon de la circonférence de l’arc et fixées au mortier, le joint de mortier se chargeant de donner les différentes épaisseurs en intrados et en extrados pour obtenir la courbe. Dans les deux derniers cas, le mortier joue un rôle fondamental d’adhérence entre les différentes pièces. Dans le premier cas, au contraire, les joints fins servent simplement à égaliser les surfaces. Pour comprendre les arcs, il faut tenir compte d’un point-clé, à savoir le fait que leur construction requiert un élément auxiliaire provisoire, le cintre, dont les caractéristiques dépendent de la maçonnerie de l’arc et des techniques mises en œuvre localement.
  • 8. En tout cas, l’arc génère des forces obliques, ou poussées, qui agissent sur les contreforts, comme l’indique la figure. L’intégrité de l’arc requiert dès le départ des contreforts ou des appuis totalement indéformables. Le moindre mouvement rotatif ou déplacement de la culée augmentant un tant soit peu la portée couverte par l’arc entraînerait sa rupture. Les performances de stabilité de la culée sont fonction de son dimensionnement sur le plan de l’arc. Historiquement, les bâtisseurs ont mis au point des règles simples mettant en rapport la portée de l’arc et l’épaisseur de la culée. Dans le cas d’une arcade où les arcs retombent symétriquement sur un pilier, les poussées des arcs s’équilibrent entre eux, générant ainsi uniquement une charge verticale, ce qui n’est pas le cas pour les arcs situés aux deux extrémités qui requièrent un piédroit plus large. Les voûtes Comme les arcs, les voûtes peuvent être réalisées à l’aide de voussoirs parfaitement taillés – un exemple plutôt rare parce que d’une grande difficulté –, de maçonnerie en pierre faisant appel à des pièces relativement plates, comparables aux briques, qui permettent d’obtenir la courbe en jouant sur les épaisseurs de mortier, ou encore de briques disposées de chant. Ceci dit, il existe toute une tradition, dans une grande partie du bassin méditerranéen, de fabrication de voûtes où les briques sont positionnées non pas de chant, mais à plat, en parallèle à l’intrados. Ces voûtes reçoivent des noms différents selon les régions, comme la voûte tabicada, de maó de pla, in foglio, ou encore la voûte sarrasine ; les maçons catalans l’ayant diffusé dans toute l’Espagne, en France, en Amérique du Nord et du Sud, elles sont également connues sous le nom de voûte catalane ou catalan vault. Elles requièrent un minimum de deux couches de briques, la première étant fixée avec du plâtre. Ce système permet de résoudre le problème fondamental soulevé par la construction de tout élément arqué, à savoir le cintre. Les voûtes catalanes peuvent s’en passer. Une multitude de techniques ont été mise en œuvre pour réduire au minimum le besoin de supports provisoires pour les voûtes ; c’est le cas, par exemple, des voûtes en briques de chant dont la construction commence par les coins. Tout cela peut être analysé en observant l’appareil de l’intrados. Dans tous les cas, pour recevoir les forces inclinées, ou poussées, exercées par les voûtes, les appuis requièrent une épaisseur supérieure à celle qu’exigent de simples planchers. Comme pour les arcs, il est important d’être renseigné sur la règle suivie par les constructeurs depuis des temps immémoriaux, faite de connaissances empiriques accumulées, pour mettre en rapport la forme de la voûte, la portée couverte et l’épaisseur correspondante du mur assurant la stabilité.
  • 9. Ainsi, par exemple, une règle en usage au XVII e siècle sur le territoire espagnol pour les voûtes en berceau dictait ce que l’on peut observer sur cette figure. Dans le cas de berceaux croisés, comme les voûtes d’arête ou en croisée d’ogives, les charges sont transmises aux arêtes ou aux arcs diagonaux, et de ceux-ci aux quatre appuis requis. La règle associée à la construction gothique met en rapport portée, forme de l’arc et épaisseur de la culée, comme nous pouvons le voir sur cette figure. Nous pouvons raisonnablement supposer que tous les bâtisseurs traditionnels possèdent dans ce domaine leurs propres règles, transmises du maître à l’apprenti, des règles qu’il est indispensable de connaître dans chaque cas. Insistons encore une fois sur le fait qu’un bâtiment à planchers n’est pas comparable à un édifice à voûtes. Ces dernières produisent des charges excentrées à la base des murs et sur les fondations, ce qui n’est pas le cas des planchers horizontaux. Une charge excentrée parfaitement répartie au départ est susceptible de provoquer, au fil du temps, de petits tassements différentiels au sein des fondations qui peuvent entraîner un léger basculement du mur et des fondations, et l’apparition d’une petite fissure sur la voûte. Cela n’aura peut-être pas de conséquences majeures, mais cela peut aussi signifier le début d’un enchaînement négatif aboutissant à l’effondrement du mur. Les coupoles On peut considérer les coupoles comme un type particulier de voûtes et leur appliquer toutes les considérations antérieures, auxquelles s’ajoute une caractéristique essentielle : leur plan circulaire ou quasi circulaire permet d’établir un système d’équilibre des poussées au moyen d’un tirant circulaire, qui élimine ces poussées. La coupole ne transmet plus alors que des charges verticales, permettant une réduction très sensible de l’épaisseur des murs. La vérification de l’état de conservation de cet élément de compensation périmétrale situé à la base de la coupole fait partie du travail de recherche préalable pour tout bâtiment à coupole. La statique graphique est, aujourd’hui encore, un outil d’une remarquable utilité pour essayer de comprendre et de déterminer les degrés de précarité de la stabilité des édifices traditionnels. Pour l’heure, le recours aux outils informatiques, comme la méthode des éléments finis, etc., ne comporte aucun avantage par rapport aux conclusions que nous apporte l’emploi de la statique graphique. Application au bâtiment dans son ensemble La relation entre tous les éléments La construction d’un bâtiment implique de la part du constructeur l’intelligence de la relation unissant tous les éléments que nous avons abordés jusqu’ici. Leur explication demande de les analyser un à un, mais le bâtiment est le résultat synergique de l’ensemble, c’est-à-dire, qu’il est plus que la simple disposition de ces éléments les uns à côté des autres. C’est là un point fondamental si l’on veut
  • 10. comprendre son comportement sur le long terme. Prenons le cas des murs, par exemple : l’union d’un mur à un autre au moyen d’un angle de bonne facture peut lui permettre d’être bien moins épais qu’un mur isolé, et le dotera en outre d’une stabilité très supérieure contre des forces horizontales. D’où l’on déduit que la disposition des murs selon une forme de caisse, formant des angles ou des unions en T, constitue une question-clé dans le comportement des bâtiments à murs. Au bout du compte, la stabilité ne peut se comprendre que comme stabilité de l’ensemble des murs réunis. Et cela nous amène à la dernière variable qui rentre en jeu, en matière de durée à long terme : dans les zones où l’activité sismique est nulle, les seuls phénomènes pouvant affecter la stabilité du bâtiment au fil du temps, comme nous l’avons mentionné au départ, sont à rechercher du côté de l’augmentation des charges, de la réduction des épaisseurs, ou encore de la dégradation des matériaux. Il est cependant indispensable de tenir compte de l’activité sismique dans les régions exposées à un fort risque. Et il est nécessaire, à ce titre, de comprendre le comportement d’ensemble de tous les éléments. Un mur isolé soumis à un mouvement sismique perpendiculaire à son plan tombera facilement. Si ce même mur forme un U avec deux autres murs perpendiculaires, il peut tout à fait offrir une stabilité à l’épreuve de mouvements sismiques bien supérieurs encore. Dans des contextes de forte activité sismique, l’expérience des constructeurs les conduit à ajouter des éléments d’assemblage plus efficaces, comme des barres de fer reliant des murs opposés. Ailleurs, la stratégie adoptée combine la maçonnerie et des éléments de bois constituant l’ossature du mur, qui fait alors preuve d’un tout autre comportement qu’un mur plein.
  • 11. 4. POSSIBLES DÉSORDRES STRUCTURELS ET DIAGNOSTIC Toutes ces observations sur la raison d’être des éléments constructifs constituent un premier inventaire des possibles pathologies structurelles liées à la défaillance d’une des clés que nous estimons fondamentales pour un comportement structurel correct. Nous pourrions baser notre approche sur cet inventaire, mais il est préférable d’aborder directement les désordres les plus courants, selon ce que nous enseigne l’expérience, en commençant par les causes possibles, pour passer ensuite à leurs effets apparents, ce qui nous permettra une approche du bâti et de ses pathologies comparable à la démarche du médecin auscultant son patient. A travers ces effets apparents ou ces symptômes, nous essaierons de déceler les causes, à la manière du médecin qui sait qu’un même symptôme peut correspondre à des causes très diverses. Cela étant, certains cas peuvent ne pas avoir d’effets apparents. Types d’effets : apparents et non apparents La plupart des causes produisent des effets parfaitement visibles, fissures, ruptures, déformations, affaissements, etc., qui représentent, comme pour une maladie, un avertissement explicite sur les changements affectant les équilibres initiaux. Mais une baisse du coefficient de sécurité peut également se produire, sans indice apparent, par suite d’un changement d’usage poussant à l’extrême la capacité de résistance d’un mur sans la dépasser. Quand il est connu, il est nécessaire d’intervenir sur un désordre de ce type, car il comporte un grave danger pour les usagers, le moindre changement pouvant entraîner une défaillance. On peut observer un phénomène similaire, en apparence, quand on applique au bâti existant les normes de sécurité structurelle du neuf, apparues au XX e siècle, que certaines législations nationales ont rendu obligatoire en matière de procédures de réhabilitation. Dans la plupart des cas, le bâti existant n’est pas aux normes, ce qui nous amène à conclure alors à une subite pathologie structurelle du bâtiment concerné, sans qu’aucun symptôme ni changement ne se soit manifesté. La situation varie selon que les normes renvoient uniquement à l’action de la gravité ou incluent les activités sismiques. Dans le premier cas, tout dépend du coefficient de sécurité requis par les normes ; il peut osciller entre 2,5 et 3 pour le neuf. Si le calcul de ce coefficient pour un édifice existant donne 2, on pourrait en déduire un manque de sécurité. Il serait pourtant insensé de le soumettre à une procédure complexe et agressive de renforcement, vu que le constat d’un équilibre existant sur des dizaines d’années, en l’absence de dommage, constitue une preuve aussi scientifique, si ce n’est plus, que l’application d’une norme. La réalisation d’études géotechniques donne lieu à un cas particulier. Ces études indiquent fréquemment que le terrain sur lequel est assis un bâtiment depuis 200 ou 300 ans n’est pas en condition de garantir sa stabilité. L’erreur peut non seulement dériver de l’application d’un coefficient de sécurité disproportionné, mais aussi du fait que l’étude a été menée hors du bâtiment, sur un terrain distinct de celui situé sous ses fondations. Le problème est autre quand les normes prennent en compte les activités sismiques. Dans les régions où les séismes de grande ampleur obéissent à des fréquences très espacées, leurs effets ne sont pas gravés dans la mémoire collective. De ce fait, les constructeurs ne dotent pas le bâti de mesures antisismiques. Une nouvelle réglementation, basée sur des données historiques et géologiques précises inconnues jusqu’alors, peut avertir de la probabilité d’un nouvel épisode sismique, auquel le bâti serait manifestement vulnérable. A l’évidence, nous ne sommes pas là devant un cas de pathologie, mais la procédure de réhabilitation n’en devrait pas moins servir à introduire les renforcements nécessaires. Causes accompagnées d’effets apparents Causes lointaines, causes directes Les causes directes des effets visibles sont à leur tour, de manière quasi systématique, des effets d’autres causes, que l’on appellera causes secondes ou lointaines et qui, même éloignées de la localisation du symptôme, sont les causes à l’origine du problème. L’affaissement d’une partie des
  • 12. fondations sera la cause directe d’une fissure dans le mur, mais la cause qui produit ce tassement des fondations peut venir d’une modification survenue de manière naturelle dans le niveau phréatique des lieux, ou bien d’un changement dans la circulation des eaux souterraines à la suite des travaux réalisés par un voisin éloigné. Les recherches doivent donc être menées selon un parcours qui va du symptôme à la cause directe ou immédiate, et de celle-ci à la cause seconde ou lointaine réellement à l’origine du désordre ou de la pathologie. Modifications de l’équilibre (action / réaction) comme cause essentielle L’état originel d’un bâtiment présente une situation d’équilibre total : à toute action dérivée de la charge ou de l’usage correspond une réaction égale dans le sens contraire qui l’équilibre. Une pathologie structurelle a pour cause essentielle une variation dans ce rapport d’équilibre, qui peut découler d’une variation des actions ou des réactions. Les actions sont en général le résultat de facteurs anthropiques, comme l’augmentation des charges provoquée par la transformation d’une chambre à coucher en magasin, par exemple. Mais elles peuvent également être le fruit d’une dégradation survenue dans les éléments constructifs, telle que la rupture du tirant d’une voûte à tirant qui produit une nouvelle action absente de l’état originel. Les réactions sont elles aussi sujettes à variations, la plus courante étant la modification de la capacité des résistances de la maçonnerie par suite de la détérioration des matériaux. Mais il faut également considérer de possibles changements dans la forme des éléments dus à des actions des usagers, comme le percement, par exemple, d’une ouverture dans un mur existant, qui a forcément des répercussions sur l’équilibre original, la partie restante du mur devant fournir une réaction supérieure face aux actions existantes. L’expérience nous enseigne également qu’une pathologie est le plus souvent le résultat de deux causes concomitantes, si ce n’est plus. Le principe de prudence exige en toute logique d’examiner les causes en profondeur, parce que le seul fait d’en détecter une ne résoudrait pas le problème. Ajoutons ici une cause dont les effets très apparents – fissures et crevasses – ne sont pas attribuables à une modification de l’équilibre : l’oxydation et l’inévitable augmentation de volume des éléments métalliques encastrés dans la maçonnerie. Au cours de la deuxième moitié du XIX e siècle et d’une partie du XX e , la construction de planchers ou de tirants de coupole en acier oxydable était monnaie courante. En se dégradant, ces éléments cassent, fissurent et lézardent tous les matériaux à l’entour. Inventaire des effets apparents (indices ou symptômes) Tableau d’ensemble Le tableau ci-joint met en regard les diverses causes directes et le lieu, la zone ou la partie de l’élément où elles produisent leurs effets. Selon le lieu, l’effet sera plus ou moins visible ; s’il se produit dans les parements du mur, il sera aisément perceptible ; si l’effet est un affaissement ou une déformation du mur, il sera uniquement observable en vue de profil, si c’est possible, etc. Si la cause directe est : a) variation du rapport entre charges et capacité portante b) variation entre les axes principaux d’action et de réaction b.1) par suite de modification dans les actions vertical, horizontal (traction, compression) b.2) par suite de modification dans les réactions courte, longue, inversée Si la zone principale de manifestation de l’effet est : a) parements des murs b) plan transversal du mur
  • 13. cause directe parements des murs plan transversal du mur variation du rapport entre CHARGES ET CAPACITE PORTANTE variation entre les axes principaux d’action et de réaction par suite de modification dans les ACTIONS vertical horizontal a compression horizontal a traction dans les REACTIONS longue courte inversée
  • 14. Exemples concrets de causes directes et effets associés Cause directe dans les fondations a) effets principaux sur les murs a.1) sur les parements tassements différentiels aux extrémités du bâtiment tassements différentiels au centre du bâtiment déplacement du terrain
  • 15. a.2) dans un plan perpendiculaire au mur basculements et affaissements différentiels b) effets différés sur les éléments adjacents (couvertures, voûtes, planchers) Si l’on dispose de témoignages (photographiques, par exemple) montrant que le bâtiment était en parfait état par le passé, les causes lointaines sont à rechercher du côté de la variation des conditions initiales. Ces causes peuvent ainsi résider dans la détérioration des matériaux, comme nous l’avons vu, dans l’action des eaux ( variation du niveau phréatique, variation du taux d’humidité pouvant provoquer expansion ou rétraction des argiles, ou diminution des résistances) ou dans la proximité d’un chantier produisant affouillements et entraînements déblais ou remblais. Cause directe dans les murs a) effets : rupture par compression, bombement global des feuilles, rupture par effort de cisaillement b) effets différés sur les éléments adjacents (couvertures, voûtes, planchers) Les seules causes lointaines possibles sont l’accroissement des charges ou la dégradation des matériaux. Cause directe dans les éléments adjacents (couvertures, voûtes, planchers) effets : affaissements, basculements, etc., sur murs. Les causes lointaines possibles sont des poussées latérales des couvertures, voûtes, planchers, dues à l’accroissement des charges, la rupture de tirants, le mouvement du bois ou l’oxydation des éléments métalliques.
  • 16. Le diagnostic Face à des altérations visibles, le diagnostic consiste à identifier les causes en remontant l’enchaînement qui les a produites dans cet ordre : dommage-effet-cause directe-cause lointaine. La conduite du diagnostic doit suivre toutes les phases d’une investigation. Il démarre par l’observation directe et la plus détaillée possible des dégâts. S’il s’agit de fissures similaires à celles que nous venons de décrire, il est nécessaire, dans un premier temps, d’essayer d’en déterminer la cause immédiate. Pour ce faire, l’observation détaillée doit identifier à quel mouvement des lèvres correspond la fissure en question, et l’observation d’ensemble doit déboucher sur le dessin le plus précis possible du phénomène. Grâce à la comparaison avec l'inventaire précédent, nous pourrons obtenir une première hypothèse explicative du rapport de cause à effet ; le nombre des causes excédant celui des effets, il est cependant nécessaire de mettre le bien-fondé de cette première hypothèse à l’épreuve des faits. Si elle indique un excès de charge ou l’apparition d’une nouvelle action, il faudra modéliser l’ensemble au moyen d’une simple descente de charges ou d’une analyse statique graphique. Si la cause relève d’un autre type, il est important de s’assurer de l’existence de tous les effets associés à celle-ci dans d’autres parties du bâtiment. En supposant que nous avons trouvé la cause immédiate, il nous faut encore trouver la cause lointaine en continuant d’appliquer la méthode de la vérification des hypothèses. Quoi qu’il en soit, il est nécessaire de savoir si le dommage a pour origine un phénomène passé ou s’il est en train de se produire sur le moment ; si l’on a affaire à une fissure, on parle en la circonstance de fissure arrêtée ou active. Dans le cas d’une fissure active, il est indispensable de connaître sa vitesse de propagation. L’ensemble des opérations d’observation, d’instrumentation et d’expérimentation décrites dans la conférence de Xavier Casanovas Les outils et instruments pour le diagnostique constitue toujours un instrument incontournable pour un bon diagnostic. Pour conclure, je pense qu’il est intéressant de citer quelques Principes tirés du document établi par l’ICOMOS à ce sujet, les qui viennent appuyer et élargir notre propos : 2.5 La conservation des structures du patrimoine bâti requiert simultanément des analyses qualitatives et quantitatives. Les premières sont fondées sur l’observation directe des désordres et de la dégradation des matériaux. Elles s’appuient sur les recherches historiques et archéologiques. Les secondes concernent essentiellement les tests spécifiques, le suivi des données et l’analyse des structures. 2.6 Avant de prendre une décision concernant une intervention sur des structures il est indispensable de déterminer les causes des désordres, et ensuite d’évaluer le niveau de sécurité de la structure. 2.7 L’évaluation du niveau de sécurité (qui est la dernière étape dans le diagnostic ou le besoin de traitements est effectivement déterminé) doit tenir compte des analyses quantitatives et qualitatives et de l’observation directe, des recherches historiques, de la modélisation mathématique le cas échéant et, en tant que besoin des résultats expérimentaux. 2.8 Le plus souvent l’application de coefficients de sécurité conçus pour les ouvrages neufs conduit à des mesures excessives, inapplicables pour les édifices anciens. Des analyses spécifiques devront alors justifier de la diminution des niveaux de sécurité.
  • 17. 5. L’INTERVENTION Critères généraux Les Principes tirés de ce document qui a trait au patrimoine monumental sont également porteurs de critères généraux d’intervention, applicables à plus forte raison au bien plus fragile patrimoine domestique méditerranéen. Nous avons extrait six de ces critères qu’il est indispensable de connaître avant d’entrer dans le détail des cas particuliers : 3.1 La thérapie représente le champ des actions exercées sur les causes profondes des désordres, et non sur les symptômes. 3.2 La meilleure thérapie pour la conservation est l’entretien préventif. 3.4 Aucune action de doit être entreprise sans que son caractère indispensable n’ait été démontré. 3.5 Les interventions doivent être proportionnées aux objectifs de sécurité fixés et être maintenues au niveau minimal garantissant stabilité et durabilité avec le minimum d’effets négatifs sur la valeur du bien considéré. 3.7 Le choix entre les techniques “traditionnelles” et les techniques “innovantes” doit être fait au cas par cas, en donnant la préférence aux techniques les moins envahissantes et les plus respectueuses des valeurs patrimoniales, tenant en compte les exigences de sécurité et de durabilité. 3.9 Les mesures choisies doivent être réversibles autant que possible, de telles sorte que, si de nouvelles connaissances le permettent, des mesures plus adéquates puissent être mises en œuvre. Si les mesures ne peuvent être réversibles, on doit s’assurer que des interventions ultérieures puissent encore intervenir. 3.10 Tous les matériaux utilisés pour les travaux de restauration, particulièrement les nouveaux matériaux, doivent être testés de manière approfondie et apporter les preuves non seulement de leurs caractéristiques mais également de leur compatibilité avec les matériaux d’origine, afin d’éviter les effets secondaires non souhaitables. L’adoption de ces critères, manifestement rationnels, suppose l’abandon des techniques d’emploi courant dans la seconde moitié du XX e siècle qui n’y répondent pas, et se sont avérées, en outre, nettement préjudiciables, peu de temps après leur mise en œuvre. A n’en pas douter, les interventions que l’on peut projeter sur la base de ces critères requièrent, d’une part, une connaissance approfondie du bâtiment à réhabiliter, c’est-à-dire une mise en œuvre poussée des points abordés à propos du diagnostic, et, de l’autre, une connaissance approfondie non seulement des techniques actuelles les moins agressives, mais surtout des savoir-faire traditionnels qui ont façonné le bâti d’origine, tout cela étant pour le moins complexe. Les techniques que nous allons examiner maintenant visent avant tout à neutraliser les causes directes de manière générale, chaque bâtiment possédant ses caractéristiques spécifiques, en même temps que les causes de la pathologie propre à chaque édifice. Seule l’étude particulière de chaque cas, par la mise en œuvre des critères et des méthodes que nous avons exposées, permettra une intervention adaptée. Et n’oublions pas les causes lointaines derrière les causes directes. Nous exposerons ces techniques en les associant directement aux causes immédiates des pathologies les plus fréquentes. Dans les fondations Les effets visibles peuvent être les fissures dont nous avons parlé ou des affaissements de murs, provoquant l’apparition de fissures sur les voûtes, etc. Le plus souvent, la cause directe est une perte de résistance du terrain, attribuable à son tour à une seconde cause, ou cause lointaine, qui peut être une cause quelconque parmi celles que nous avons vues. L’intervention peut prendre trois directions : augmenter la surface de contact des fondations afin de réduire la contrainte de compression, raccorder la fondation à un
  • 18. terrain plus résistant en profondeur, ou augmenter la résistance du terrain. L’augmentation de la surface de contact est une opération délicate et coûteuse, mais réalisable à l’aide de techniques exclusivement traditionnelles. Il s’agit de remplacer le terrain sous la fondation par une maçonnerie plus large. En général, il n’est pas du tout nécessaire d’armer cette nouvelle maçonnerie. Au vu des petites charges caractérisant l’architecture domestique méditerranéenne, c’est la solution la plus appropriée. Comme on le voit sur la figure, l’opération doit s’exécuter par tronçons alternés afin de ne pas laisser une trop grande largeur de fondation hors appui. Le raccordement de la fondation à un terrain plus résistant en profondeur met en œuvre la technique des micropieux. En réalité, cette solution n’est nécessaire que dans très peu de cas. C’est assurément une option très agressive, à laquelle on ne devra recourir que dans les cas extrêmes. Pour accroître la résistance du terrain, nous disposons à l’heure actuelle des techniques qui ne sont pas accessibles dans toutes les régions. Il s’agit manifestement de techniques qui n’ont rien de traditionnel, faisant appel à des matériaux qui n’existaient pas par le passé, potentiellement porteurs d’effets secondaires. Rappelons ici qu’il est essentiel de déterminer la cause lointaine de cette perte de résistance du terrain et n’oublions pas qu’elle ne tient « peut-être » qu’à un rapport géotechnique. Etant donné la complexité de toutes ces interventions possibles, il peut être envisageable de ne pas agir sur les causes, mais uniquement sur les effets. Face à l’affaissement d’un mur à la suite d’une défaillance du terrain, par exemple, il est toujours possible de monter un contrefort pour en neutraliser le mouvement ou de l’entretoiser sur des parties saines du bâtiment.
  • 19. Dans les murs Baisse du coefficient de sécurité Suite à une perte de résistance due à la dégradation de la maçonnerie Si la dégradation vient d’une perte de mortier sur les joints extérieurs, il est nécessaire de les reconstituer par rejointoiement. Si cette perte est interne aux murs, on réalisera des injections de coulis pour colmater les interstices. Les pierres endommagées peuvent être remplacées si l’on dispose de pièces de même nature. Si la dégradation affecte de grands pans de mur, la solution exige alors une reconstruction totale des zones affectées. Si la dégradation affecte la totalité du mur, on devra procéder à un remplacement fonctionnel en élaborant une nouvelle structure parallèle dont la maçonnerie sera probablement différente de l’originelle. Suite à l’augmentation des contraintes de compression Cette cause directe ne peut avoir pour causes lointaines que les seules actions anthropiques, telles que changement d’usage, réduction des surfaces par suite de percements d’ouvertures ou actions similaires. Au vu des difficultés soulevées par toutes les interventions possibles, il est évident que la solution à ce problème consiste à ne pas accepter ces changements effectués ou proposés par les usagers ou les promoteurs. Une solution couramment envisagée consiste à disposer des deux côtés du mur des renforcements épais en béton liaisonnés entre eux. Une autre préconise l’augmentation de la résistance au moyen de nombreuses barres d’acier introduites par perforations obliques venant coudre les pièces de la maçonnerie en augmentant leur enchevêtrement. Il semble presque superflu d’ajouter que le changement conceptuel et pratique entraîné par ces procédés, aux résultats douteux à long terme, ne se justifie que dans des cas très spéciaux. Si le renforcement s’avère indispensable et que l’on veut suivre les principes exposés auparavant, cette augmentation de la surface portante devra se faire au moyen d’une surépaisseur de la même maçonnerie et liaisonnée au maximum avec l’ancienne. Désolidarisation des couches des murs Ses effets se traduisent par un renflement des parements, la portance des murs s’en trouvant sensiblement réduite, comme nous l’avons signalé. L’intervention la mieux adaptée passe par l’étayage de la partie affectée, prélude à un démontage et une reconstruction à l’aide du plus grand nombre possible de parpaings ou boutisses de liaison des couches.
  • 20. Fissures dues à des causes extérieures au mur Quand on a remédié aux causes directes et lointaines des fissures, il convient de boucher ces dernières pour assurer la continuité de la transmission des charges et l’étanchéité. La méthode la plus radicale, qu’on appelle cucci e scucci en italien, consiste à désassembler la maçonnerie des deux côtés de la fissure pour la remonter en colmatant l’ouverture créée au démontage. Le rejointoiement est la méthode la plus courante. En général, l’emploi d’éléments métalliques faisant office d’agrafes est dépourvu de sens. Quand on a remédié aux causes, les agrafes ne servent à rien, et si les causes sont encore actives, elles sont tout aussi inutiles, vu que la maçonnerie ne peut pas assumer les tractions et, à défaut de céder sur la zone « agrafée », elle cédera un peu plus loin. Dans les voûtes et coupoles Comme nous avons pu le constater précédemment, les poussées des voûtes et des coupoles peuvent constituer les causes directes ou lointaines des fissures ou des affaissements survenant dans les murs, et les fissures qui peuvent apparaître sur ces voûtes et coupoles ont pour origine soit ces affaissements mêmes, soit des désordres dans les fondations. Si les causes lointaines sont sous contrôle, les murs ou les fondations renforcées, il faut alors les rejointoyer. Ceci dit, devant le prix élevé de ces renforcements, comme nous l’avons vu, on décide souvent de s’attaquer à la cause, à savoir la voûte, en annulant ses poussées. Nous sommes face à deux méthodes possibles : la pose de tirants ou la réalisation d’une deuxième voûte en béton armé sur l’extrados de la première, qui met un terme au problème en évitant sa déformation. Au vu de nos principes, il est clair que cette solution est difficilement acceptable. Le tirant constitue certainement une solution traditionnelle bien plus recevable. Ce doublage sur l’extrados s’emploie également comme renforcement face à de nouvelles charges d’exploitation. L’intervention doit tendre à éviter ces nouvelles charges et quand cela s’avère impossible, à exécuter le renforcement en augmentant l’épaisseur de la voûte à l’aide d’une maçonnerie identique. A la base des coupoles, une pathologie peut manifester ses symptômes en intrados comme en extrados, à savoir l’oxydation du tirant circulaire. L’intervention requiert en général son extraction et son remplacement par un élément similaire depuis l’intérieur ou l’extérieur de la coupole. Dans les planchers La perte de résistance des principaux éléments en bois est attribuable à la dégradation ou à la perte de section provoquée par des agents biologiques, tels que champignons de la pourriture ou insectes. Si la perte affecte l’élément dans son ensemble, la solution est le remplacement. Si elle n’affecte que les parties encastrées dans les murs, les parties affectées peuvent être remplacées par des résines qui en reproduiront la forme
  • 21. originelle et amélioreront la résistance et la durabilité de la poutre, en armant ces résines pour assurer l’assemblage avec la partie bois. Si la perte est due à un vieillissement inévitable de poutres déjà rares à l’origine, une solution simple et efficace, bien que peu séduisante, consiste à ajouter une poutre transversale sur la partie inférieure, de sorte à diviser la portée couverte. Si l’on préfère, on peut également réaliser ce renforcement sur la partie supérieure en augmentant la section des poutres ou de l’ensemble du plancher à l’aide de panneaux de particules de bois faisant office de chape de compression. Quant à la chape de béton armé, tellement répandue, c’est une solution à éviter si possible. Dans l’ensemble du bâtiment Nous avons déjà abordé deux situations pour lesquelles l’intervention affecte l’ensemble du bâtiment : les entretoisements destinés à éviter des affaissements ou des déformations de murs. La mise en œuvre systématique de cette solution entre tous les murs permet de réduire efficacement la vulnérabilité sismique de l’ensemble du bâtiment. Le renforcement au béton armé de la surface des planchers que nous venons de voir s’est longtemps fait au nom des contraintes sismiques, mais outre le fait d’être difficilement acceptables sur un plan conceptuel, ses effets peuvent se révéler contreproductifs en cas d’épisode sismique. Une fois encore, les solutions traditionnelles sont plus compatibles avec le bâti traditionnel, en toute logique. En guise de conclusion, il est utile de rappeler certains des principes sur lesquels cette partie s’est ouverte : 3.7 Le choix entre les techniques “traditionnelles” et les techniques “innovantes” doit être fait au cas par cas, en donnant la préférence aux techniques les moins envahissantes et les plus respectueuses des valeurs patrimoniales, tenant en compte les exigences de sécurité et de durabilité. 3.10 Tous les matériaux utilisés pour les travaux de restauration, particulièrement les nouveaux matériaux, doivent être testés de manière approfondie et apporter les preuves non seulement de leurs caractéristiques mais également de leur compatibilité avec les matériaux d’origine, afin d’éviter les effets secondaires non souhaitables. * * *
