L’importance des ouvrages de soutènement est capitale car leurs dysfonctionnement peut engendrer des dégâts matériels et mettre en péril votre sécurité, cependant il est nécessaire de surveiller ces ouvrages et déceler toute anomalie afin proposer des solutions de réparation ou d’entretien avant la rupture (partielle ou totale)

1. Ministère de l’enseignement et de la recherche scientifique
Université de Mouloud Mammeri de Tizi-Ouzou
Faculté de Génie civil – Département de Génie civil
MASTER 2 option Géotechnique et environnement
Exposé du module : Reconnaissance des sites
Par :
MEBARKI Ghiles
Enseignent :
Pr. MELBOUCI
PATHOLOGIES DES MURS
DE SOUTENEMENT

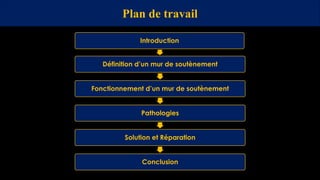

2. Plan de travail
Introduction
Définition d’un mur de soutènement
Fonctionnement d’un mur de soutènement
Pathologies
Solution et Réparation
Conclusion

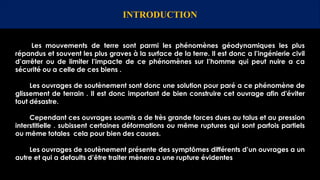

3. Les mouvements de terre sont parmi les phénomènes géodynamiques les plus
répandus et souvent les plus graves à la surface de la terre. Il est donc a l’ingénierie civil
d’arrêter ou de limiter l’impacte de ce phénomènes sur l’homme qui peut nuire a ca
sécurité ou a celle de ces biens .
Les ouvrages de soutènement sont donc une solution pour paré a ce phénomène de
glissement de terrain . Il est donc important de bien construire cet ouvrage afin d'éviter
tout désastre.
Cependant ces ouvrages soumis a de très grande forces dues au talus et au pression
interstitielle . subissent certaines déformations ou même ruptures qui sont parfois partiels
ou même totales cela pour bien des causes.
Les ouvrages de soutènement présente des symptômes différents d’un ouvrages a un
autre et qui a defaults d’être traiter mènera a une rupture évidentes
INTRODUCTION

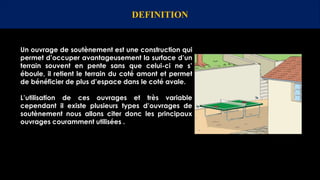

4. Un ouvrage de soutènement est une construction qui
permet d’occuper avantageusement la surface d’un
terrain souvent en pente sans que celui-ci ne s’
éboule, il retient le terrain du coté amont et permet
de bénéficier de plus d’espace dans le coté avale.
L’utilisation de ces ouvrages et très variable
cependant il existe plusieurs types d’ouvrages de
soutènement nous allons citer donc les principaux
ouvrages couramment utilisées .
DEFINITION

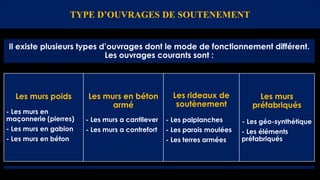

5. TYPE D’OUVRAGES DE SOUTENEMENT
Il existe plusieurs types d’ouvrages dont le mode de fonctionnement différent.
Les ouvrages courants sont :
Les murs poids
- Les murs en
maçonnerie (pierres)
- Les murs en gabion
- Les murs en béton
Les murs en béton
armé
- Les murs a cantilever
- Les murs a contrefort
Les rideaux de
soutènement
- Les palplanches
- Les parois moulées
- Les terres armées
Les murs
préfabriqués
- Les géo-synthétique
- Les éléments
préfabriqués

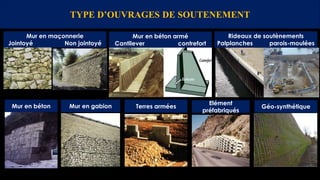

6. Mur en gabionMur en béton
Mur en maçonnerie
Jointoyé Non jointoyé
Mur en béton armé
Cantilever contrefort
Rideaux de soutènements
Palplanches parois-moulées
TYPE D’OUVRAGES DE SOUTENEMENT
Terres armées Géo-synthétique
Elément
préfabriqués

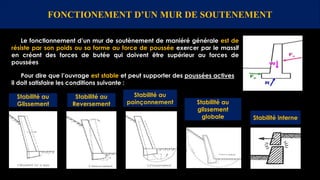

7. FONCTIONEMENT D’UN MUR DE SOUTENEMENT
Le fonctionnement d’un mur de soutènement de maniéré générale est de
résiste par son poids ou sa forme au force de poussée exercer par le massif
en créant des forces de butée qui doivent être supérieur au forces de
poussées
Pour dire que l’ouvrage est stable et peut supporter des poussées actives
il doit satisfaire les conditions suivante :
Stabilité au
Glissement
Stabilité au
Reversement
Stabilité au
poinçonnement Stabilité au
glissement
globale Stabilité interne

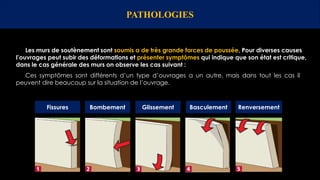

8. PATHOLOGIES
Les murs de soutènement sont soumis a de très grande forces de poussée, Pour diverses causes
l’ouvrages peut subir des déformations et présenter symptômes qui indique que son état est critique,
dans le cas générale des murs on observe les cas suivant :
Fissures Bombement Glissement Basculement Renversement
Ces symptômes sont différents d’un type d’ouvrages a un autre, mais dans tout les cas il
peuvent dire beaucoup sur la situation de l’ouvrage.

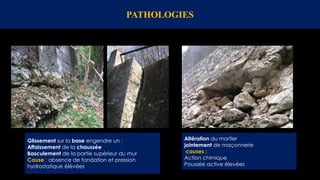

9. PATHOLOGIES
Altération du mortier
jointement de maçonnerie
causes :
Action chimique
Poussée active élevées
Glissement sur la base engendre un :
Affaissement de la chaussée
Basculement de la partie supérieur du mur
Cause : absence de fondation et pression
hydrostatique élévées

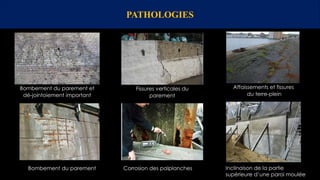

10. PATHOLOGIES
Bombement du parement et
dé-jointoiement important
Fissures verticales du
parement
Affaissements et fissures
du terre-plein
Bombement du parement Corrosion des palplanches Inclinaison de la partie
supérieure d’une paroi moulée

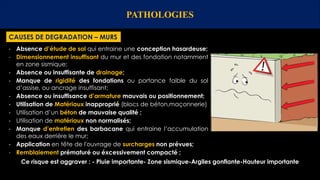

11. PATHOLOGIES
CAUSES DE DEGRADATION – MURS
- Absence d’étude de sol qui entraine une conception hasardeuse;
- Dimensionnement insuffisant du mur et des fondation notamment
en zone sismique;
- Absence ou insuffisante de drainage;
- Manque de rigidité des fondations ou portance faible du sol
d’assise, ou ancrage insuffisant;
- Absence ou insuffisance d’armature mauvais ou positionnement;
- Utilisation de Matériaux inapproprié (blocs de béton,maçonnerie)
- Utilisation d’un béton de mauvaise qualité ;
- Utilisation de matériaux non normalisés;
- Manque d’entretien des barbacane qui entraine l’accumulation
des eaux derrière le mur;
- Application en tête de l'ouvrage de surcharges non prévues;
- Remblaiement prématuré ou éxcessivement compacté ;
Ce risque est aggraver : - Pluie importante- Zone sismique-Argiles gonflante-Hauteur importante

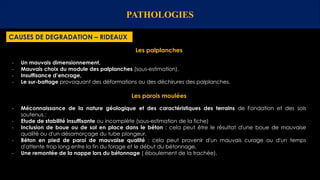

12. PATHOLOGIES
CAUSES DE DEGRADATION – RIDEAUX
Les palplanches
- Un mauvais dimensionnement,
- Mauvais choix du module des palplanches (sous-estimation),
- Insuffisance d’encrage,
- Le sur-battage provoquant des déformations ou des déchirures des palplanches.
Les parois moulées
- Méconnaissance de la nature géologique et des caractéristiques des terrains de Fondation et des sols
soutenus ;
- Etude de stabilité insuffisante ou incomplète (sous-estimation de la fiche)
- Inclusion de boue ou de sol en place dans le béton : cela peut être le résultat d'une boue de mauvaise
qualité ou d'un désamorçage du tube plongeur,
- Béton en pied de paroi de mauvaise qualité : cela peut provenir d'un mauvais curage ou d'un temps
d'attente trop long entre la fin du forage et le début du bétonnage,
- Une remontée de la nappe lors du bétonnage ( éboulement de la trachée),

13. Causes de
dégradation
Conception
Réalisation
Changement
Etat de service
PATHOLOGIES

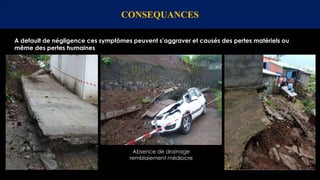

14. CONSEQUANCES
A default de négligence ces symptômes peuvent s’aggraver et causés des pertes matériels ou
même des pertes humaines
Absence de drainage
remblaiement médiocre

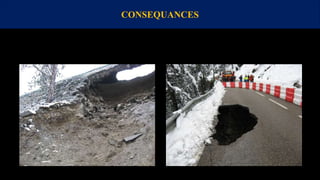

15. CONSEQUANCES

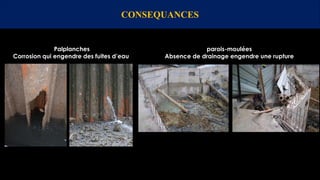

16. CONSEQUANCES
Palplanches
Corrosion qui engendre des fuites d’eau
parois-moulées
Absence de drainage engendre une rupture

17. SOLUTIONS ET REPARATION
TECHNIQUES ET CONSEILS
TECHNIQUES
- Mettre en place un système de drainage efficace (selon les norme).
Car La plus part des sinistre sont causés par l’eau et defaults de
drainages
- Faire attention aux sols gonflants
CONSEILS
- Engager un géotechnicien pour une étude de sol,
- Faire appel a un bureau d’étude pour le dimensionnement du mur,
- Engager une entreprise de réalisation compétente pour la réalisation de
l’ouvrage,
- Ne pas s’ immiscer en tant que maitre d’ouvrage dans la réalisation,
Au regard des risques réels que présente l’ouvrage, il est nécessaire de :

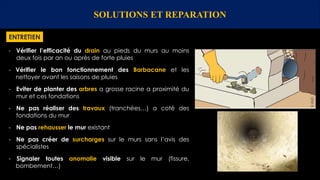

18. SOLUTIONS ET REPARATION
ENTRETIEN
- Vérifier l’efficacité du drain au pieds du murs au moins
deux fois par an ou après de forte pluies
- Vérifier le bon fonctionnement des Barbacane et les
nettoyer avant les saisons de pluies
- Eviter de planter des arbres a grosse racine a proximité du
mur et ces fondations
- Ne pas réaliser des travaux (tranchées…) a coté des
fondations du mur
- Ne pas rehausser le mur existant
- Ne pas créer de surcharges sur le murs sans l’avis des
spécialistes
- Signaler toutes anomalie visible sur le mur (fissure,
bombement…)

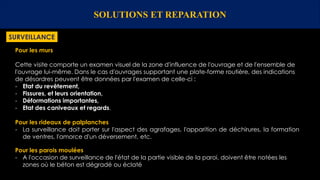

19. SOLUTIONS ET REPARATION
SURVEILLANCE
Pour les murs
Cette visite comporte un examen visuel de la zone d'influence de l'ouvrage et de l'ensemble de
l'ouvrage lui-même. Dans le cas d'ouvrages supportant une plate-forme routière, des indications
de désordres peuvent être données par l'examen de celle-ci :
- Etat du revêtement,
- Fissures, et leurs orientation,
- Déformations importantes,
- Etat des caniveaux et regards.
Pour les rideaux de palplanches
- La surveillance doit porter sur l'aspect des agrafages, l'apparition de déchirures, la formation
de ventres, l'amorce d'un déversement, etc.
Pour les parois moulées
- A l'occasion de surveillance de l'état de la partie visible de la paroi, doivent être notées les
zones où le béton est dégradé ou éclaté

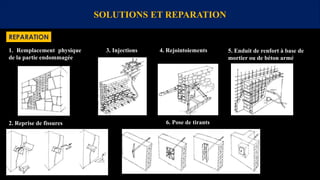

20. REPARATION
SOLUTIONS ET REPARATION
1. Remplacement physique
de la partie endommagée
2. Reprise de fissures
3. Injections 4. Rejointoiements 5. Enduit de renfort à base de
mortier ou de béton armé
6. Pose de tirants

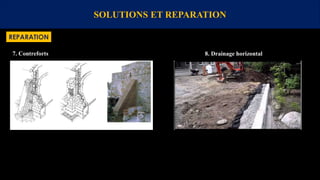

21. REPARATION
SOLUTIONS ET REPARATION
7. Contreforts 8. Drainage horizontal

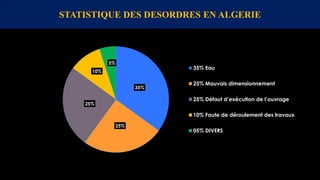

22. STATISTIQUE DES DESORDRES EN ALGERIE
35%
25%
25%
10%
5%
35% Eau
25% Mauvais dimensionnement
25% Défaut d’exécution de l’ouvrage
10% Faute de déroulement des travaux
05% DIVERS

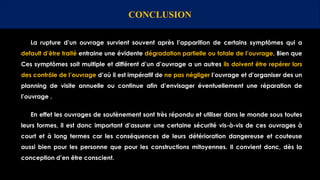

23. CONCLUSION
La rupture d’un ouvrage survient souvent après l’apparition de certains symptômes qui a
default d’être traité entraine une évidente dégradation partielle ou totale de l’ouvrage. Bien que
Ces symptômes soit multiple et différent d’un d’ouvrage a un autres ils doivent être repérer lors
des contrôle de l’ouvrage d’où il est impératif de ne pas négliger l’ouvrage et d’organiser des un
planning de visite annuelle ou continue afin d’envisager éventuellement une réparation de
l’ouvrage .
En effet les ouvrages de soutènement sont très répondu et utiliser dans le monde sous toutes
leurs formes, il est donc important d’assurer une certaine sécurité vis-à-vis de ces ouvrages à
court et à long termes car les conséquences de leurs détérioration dangereuse et couteuse
aussi bien pour les personne que pour les constructions mitoyennes. Il convient donc, dès la
conception d’en être conscient.
