Alphorm.com Support de la Formation MDT 2013 Update 2 : Maîtrisez le déploiement à grande échelle

29/09/2016
1
Formation MDT (Microsoft Deployment Toolkit) 2013 U2 alphorm.com™©
Site : http://www.alphorm.com
Blog : http://blog.alphorm.com
Formation
MDT 2013 Update 2
Fabrice Sforza
Expert Microsoft / Citrix
ITTA (It Training Academy) en Suisse
https://www.youlearnit.ch/

29/09/2016
2

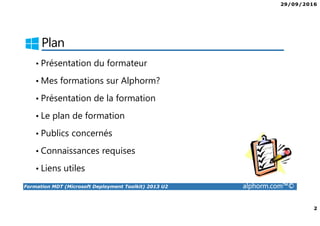

Plan
• Présentation du formateur
• Mes formations sur Alphorm?
• Présentation de la formation
• Le plan de formation
• Publics concernés
• Connaissances requises
• Liens utiles

29/09/2016
4

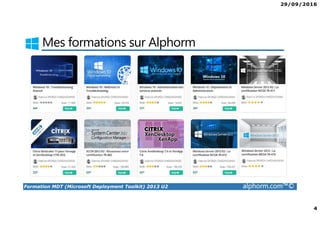

Mes formations sur Alphorm

29/09/2016
5

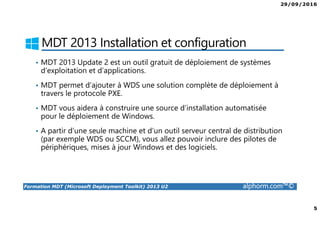

MDT 2013 Installation et configuration
• MDT 2013 Update 2 est un outil gratuit de déploiement de systèmes
d’exploitation et d’applications.
• MDT permet d’ajouter à WDS une solution complète de déploiement à
travers le protocole PXE.
• MDT vous aidera à construire une source d’installation automatisée
pour le déploiement de Windows.
• A partir d’une seule machine et d’un outil serveur central de distribution
(par exemple WDS ou SCCM), vous allez pouvoir inclure des pilotes de
périphériques, mises à jour Windows et des logiciels.

29/09/2016
6

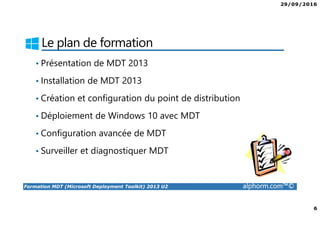

Le plan de formation
• Présentation de MDT 2013
• Installation de MDT 2013
• Création et configuration du point de distribution
• Déploiement de Windows 10 avec MDT
• Configuration avancée de MDT
• Surveiller et diagnostiquer MDT

29/09/2016
7

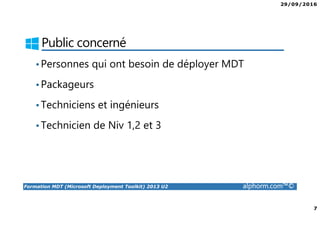

Public concerné
•Personnes qui ont besoin de déployer MDT
•Packageurs
•Techniciens et ingénieurs
•Technicien de Niv 1,2 et 3

29/09/2016
8

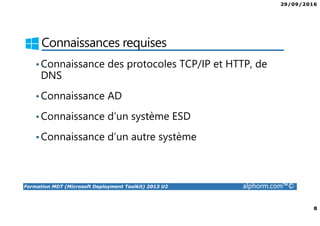

Connaissances requises
•Connaissance des protocoles TCP/IP et HTTP, de
DNS
•Connaissance AD
•Connaissance d’un système ESD
•Connaissance d’un autre système

29/09/2016
9

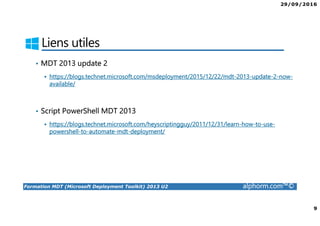

Liens utiles
• MDT 2013 update 2
https://blogs.technet.microsoft.com/msdeployment/2015/12/22/mdt-2013-update-2-now-
available/
• Script PowerShell MDT 2013
https://blogs.technet.microsoft.com/heyscriptingguy/2011/12/31/learn-how-to-use-
powershell-to-automate-mdt-deployment/

29/09/2016
10
Are you ready ? ☺
Go !

29/09/2016
11
Fabrice Sforza
Le lab de la formation

29/09/2016
12

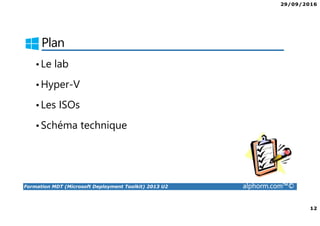

Plan
•Le lab
•Hyper-V
•Les ISOs
•Schéma technique

29/09/2016
13

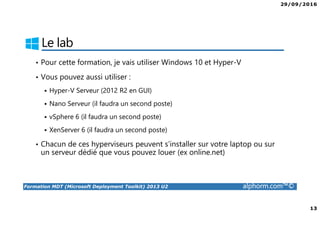

Le lab
• Pour cette formation, je vais utiliser Windows 10 et Hyper-V
• Vous pouvez aussi utiliser :
Hyper-V Serveur (2012 R2 en GUI)
Nano Serveur (il faudra un second poste)
vSphere 6 (il faudra un second poste)
XenServer 6 (il faudra un second poste)
• Chacun de ces hyperviseurs peuvent s’installer sur votre laptop ou sur
un serveur dédié que vous pouvez louer (ex online.net)

29/09/2016
14
Hyper-V
•Les machines virtuelles :

29/09/2016
15

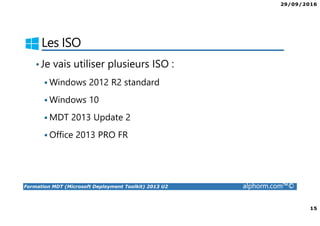

Les ISO
•Je vais utiliser plusieurs ISO :
Windows 2012 R2 standard
Windows 10
MDT 2013 Update 2
Office 2013 PRO FR

29/09/2016
16

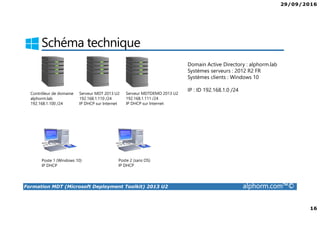

Schéma technique
Contrôleur de domaine
alphorm.lab
192.168.1.100 /24
Serveur MDT 2013 U2
192.168.1.110 /24
IP DHCP sur Internet
Poste 1 (Windows 10)
IP DHCP
Poste 2 (sans OS)
IP DHCP
Domain Active Directory : alphorm.lab
Systèmes serveurs : 2012 R2 FR
Systèmes clients : Windows 10
IP : ID 192.168.1.0 /24
Serveur MDTDEMO 2013 U2
192.168.1.111 /24
IP DHCP sur Internet

29/09/2016
17

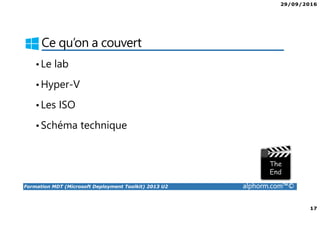

Ce qu’on a couvert
•Le lab
•Hyper-V
•Les ISO
•Schéma technique

29/09/2016
18
Fabrice Sforza
Les principaux types
de déploiements
Introduction à MDT 2013

29/09/2016
19

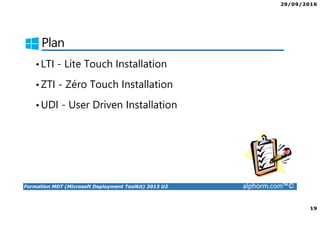

Plan
•LTI - Lite Touch Installation
•ZTI - Zéro Touch Installation
•UDI - User Driven Installation

29/09/2016
20

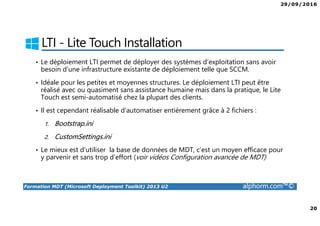

LTI - Lite Touch Installation
• Le déploiement LTI permet de déployer des systèmes d’exploitation sans avoir
besoin d’une infrastructure existante de déploiement telle que SCCM.
• Idéale pour les petites et moyennes structures. Le déploiement LTI peut être
réalisé avec ou quasiment sans assistance humaine mais dans la pratique, le Lite
Touch est semi-automatisé chez la plupart des clients.
• Il est cependant réalisable d’automatiser entièrement grâce à 2 fichiers :
1. Bootstrap.ini
2. CustomSettings.ini
• Le mieux est d’utiliser la base de données de MDT, c’est un moyen efficace pour
y parvenir et sans trop d’effort (voir vidéos Configuration avancée de MDT)

29/09/2016
21
ZTI - Zéro Touch Installation
• Le déploiement ZTI est un scénario qui repose sur une infrastructure de
déploiement SCCM existante (2007 ou 2012).
• Les fonctionnalités de MDT vont être couplées à celles de SCCM.
• Le déploiement est alors entièrement automatisé.
• L’intégration de MDT dans SCCM s’effectue à travers un assistant.
• Les opérations se font alors par la suite dans la console Configuration
Manager.

29/09/2016
3

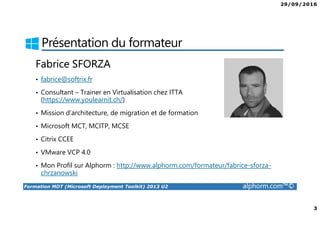

Présentation du formateur
Fabrice SFORZA
• fabrice@softrix.fr
• Consultant – Trainer en Virtualisation chez ITTA
(https://www.youlearnit.ch/)
• Mission d’architecture, de migration et de formation
• Microsoft MCT, MCITP, MCSE
• Citrix CCEE
• VMware VCP 4.0
• Mon Profil sur Alphorm : http://www.alphorm.com/formateur/fabrice-sforza-
chrzanowski

29/09/2016
23

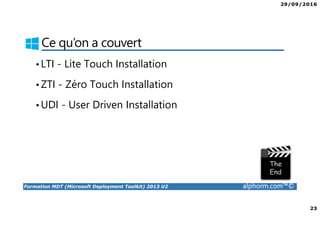

•LTI - Lite Touch Installation
•ZTI - Zéro Touch Installation
•UDI - User Driven Installation

29/09/2016
24
Fabrice Sforza
Présentation de MDT
2013

29/09/2016
25

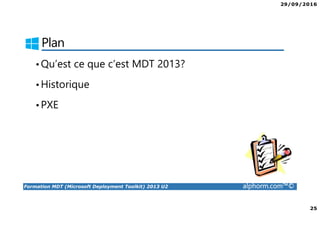

Plan
•Qu’est ce que c’est MDT 2013?
•Historique
•PXE

29/09/2016
26

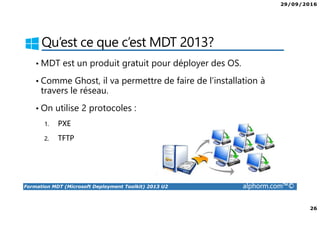

Qu’est ce que c’est MDT 2013?
• MDT est un produit gratuit pour déployer des OS.
• Comme Ghost, il va permettre de faire de l’installation à
travers le réseau.
• On utilise 2 protocoles :
1. PXE
2. TFTP

29/09/2016
27

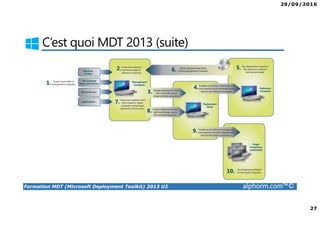

C’est quoi MDT 2013 (suite)

29/09/2016
28

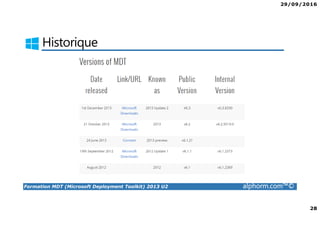

Historique

29/09/2016
29

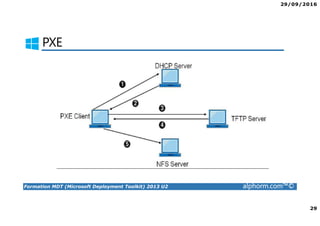

PXE

29/09/2016
30

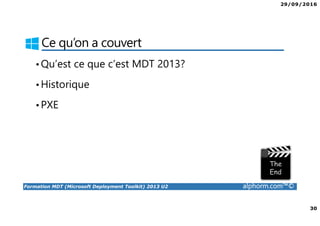

•Qu’est ce que c’est MDT 2013?
•Historique
•PXE

29/09/2016
31
Fabrice Sforza
Les nouveautés
de MDT 2013

29/09/2016
37
Plan
•MDT et SCCM
•Résultat dans SCCM

29/09/2016
38
MDT et SCCM
• SCCM est livré avec des outils de
déploiement
• On peut dire que SCCM intègre un
mini MDT !
• Donc pour ajouter plus d’options, et
faire des séquences de tâches
plus élaborées, on choisit d’intégrer
MDT.

29/09/2016
39

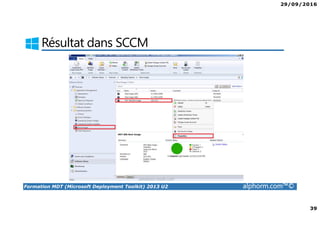

Résultat dans SCCM

29/09/2016
40

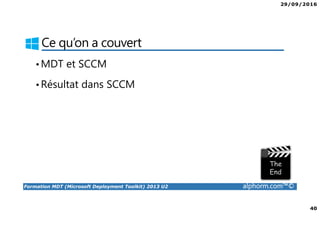

•MDT et SCCM
•Résultat dans SCCM

29/09/2016
41
Fabrice Sforza
Les prérequis
Installation de MDT 2013 U2

29/09/2016
42
Plan
•Les prérequis en OS
•Les prérequis en fonctionnalités
•ADK
•Finalisation des prérequis

29/09/2016
43

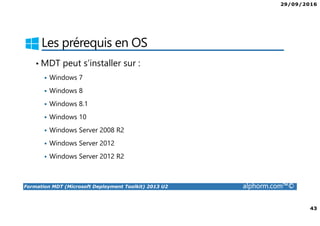

Les prérequis en OS
• MDT peut s’installer sur :
Windows 7
Windows 8
Windows 8.1
Windows 10
Windows Server 2008 R2
Windows Server 2012
Windows Server 2012 R2

29/09/2016
44

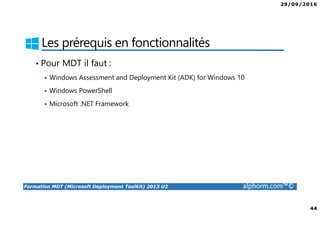

Les prérequis en fonctionnalités
• Pour MDT il faut :
Windows Assessment and Deployment Kit (ADK) for Windows 10
Windows PowerShell
Microsoft .NET Framework

29/09/2016
45

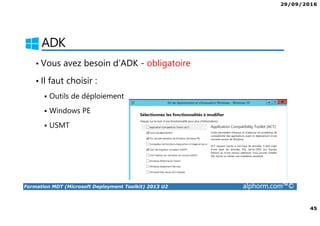

ADK
• Vous avez besoin d’ADK - obligatoire
• Il faut choisir :
Outils de déploiement
Windows PE
USMT

29/09/2016
46

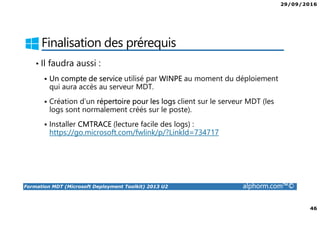

Finalisation des prérequis
• Il faudra aussi :
Un compte de service utilisé par WINPE au moment du déploiement
qui aura accès au serveur MDT.
Création d’un répertoire pour les logs client sur le serveur MDT (les
logs sont normalement créés sur le poste).
Installer CMTRACE (lecture facile des logs) :
https://go.microsoft.com/fwlink/p/?LinkId=734717

29/09/2016
47
•Les prérequis en OS
•Les prérequis en fonctionnalités
•ADK
•Finalisation des prérequis

29/09/2016
48
Fabrice Sforza
Installation de
MDT 2013

29/09/2016
49

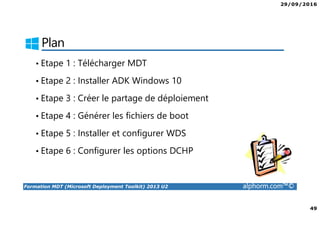

Plan
• Etape 1 : Télécharger MDT
• Etape 2 : Installer ADK Windows 10
• Etape 3 : Créer le partage de déploiement
• Etape 4 : Générer les fichiers de boot
• Etape 5 : Installer et configurer WDS
• Etape 6 : Configurer les options DCHP

29/09/2016
50

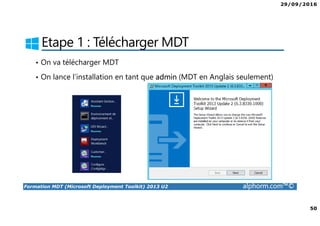

Etape 1 : Télécharger MDT
• On va télécharger MDT
• On lance l’installation en tant que admin (MDT en Anglais seulement)

29/09/2016
51

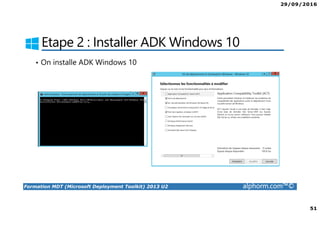

Etape 2 : Installer ADK Windows 10
• On installe ADK Windows 10

29/09/2016
52

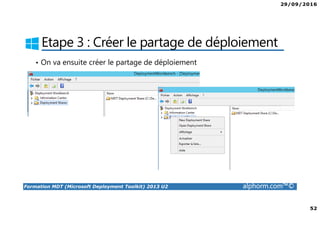

Etape 3 : Créer le partage de déploiement
• On va ensuite créer le partage de déploiement

29/09/2016
53

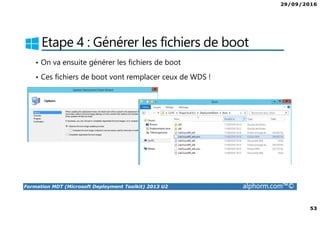

Etape 4 : Générer les fichiers de boot
• On va ensuite générer les fichiers de boot
• Ces fichiers de boot vont remplacer ceux de WDS !

29/09/2016
54

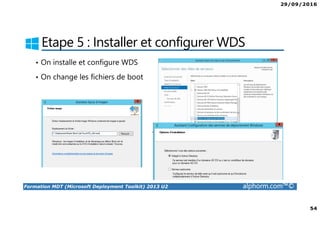

Etape 5 : Installer et configurer WDS
• On installe et configure WDS
• On change les fichiers de boot

29/09/2016
55

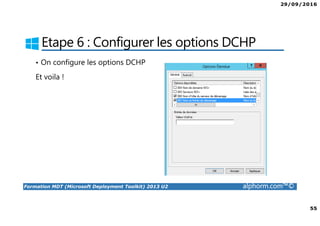

Etape 6 : Configurer les options DCHP
• On configure les options DCHP
Et voila !

29/09/2016
56

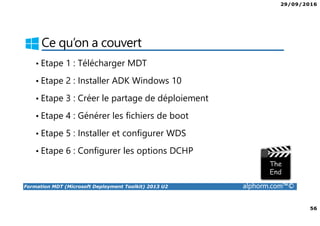

• Etape 1 : Télécharger MDT
• Etape 2 : Installer ADK Windows 10
• Etape 3 : Créer le partage de déploiement
• Etape 4 : Générer les fichiers de boot
• Etape 5 : Installer et configurer WDS
• Etape 6 : Configurer les options DCHP

29/09/2016
57
Fabrice Sforza
Migration vers
MDT 2013

29/09/2016
61

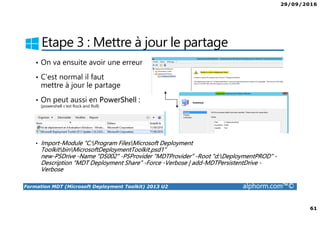

Etape 3 : Mettre à jour le partage
• On va ensuite avoir une erreur
• C’est normal il faut
mettre à jour le partage
• On peut aussi en PowerShell :
(powershell c’est Rock and Roll)
• Import-Module “C:Program FilesMicrosoft Deployment
ToolkitbinMicrosoftDeploymentToolkit.psd1”
new-PSDrive -Name “DS002” -PSProvider “MDTProvider” -Root “d:DeploymentPROD” -
Description “MDT Deployment Share” -Force -Verbose | add-MDTPersistentDrive -
Verbose

29/09/2016
62

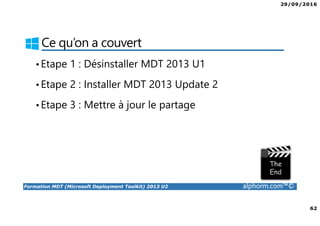

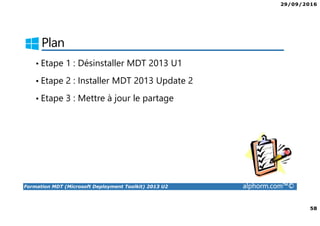

•Etape 1 : Désinstaller MDT 2013 U1

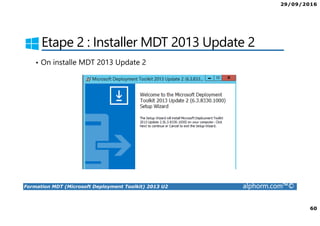

•Etape 2 : Installer MDT 2013 Update 2
•Etape 3 : Mettre à jour le partage

29/09/2016
63
Fabrice Sforza
Configuration du
point de distribution
Point de distribution

29/09/2016
64

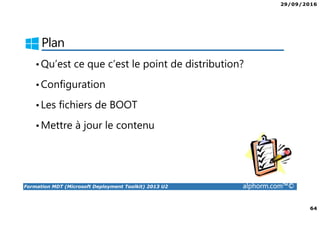

Plan
•Qu’est ce que c’est le point de distribution?
•Configuration
•Les fichiers de BOOT
•Mettre à jour le contenu

29/09/2016
65

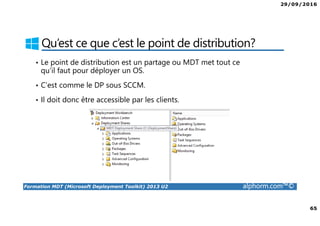

Qu’est ce que c’est le point de distribution?
• Le point de distribution est un partage ou MDT met tout ce
qu’il faut pour déployer un OS.
• C’est comme le DP sous SCCM.
• Il doit donc être accessible par les clients.

29/09/2016
66

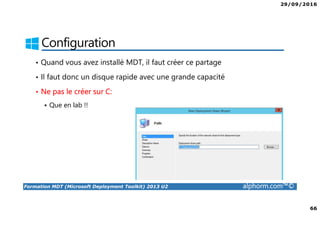

Configuration
• Quand vous avez installé MDT, il faut créer ce partage
• Il faut donc un disque rapide avec une grande capacité
• Ne pas le créer sur C:
Que en lab !!

29/09/2016
67

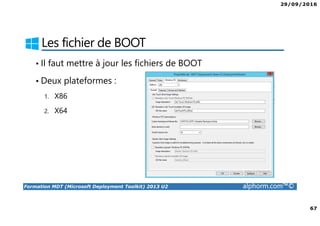

Les fichier de BOOT
• Il faut mettre à jour les fichiers de BOOT
• Deux plateformes :
1. X86
2. X64

29/09/2016
71

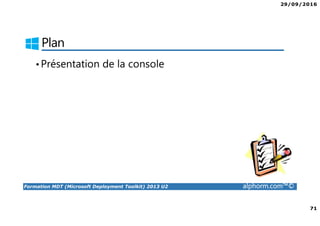

Plan
•Présentation de la console

29/09/2016
72

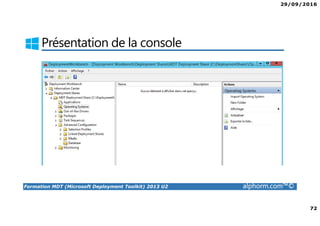

Présentation de la console

29/09/2016
73
•Présentation de la console

29/09/2016
74
Fabrice Sforza
Préparation
de WINPE
Déploiement de Windows 10 avec MDT

29/09/2016
75

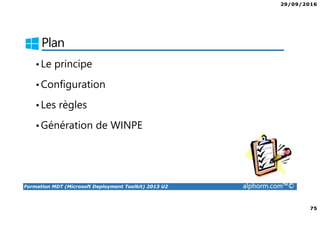

Plan
•Le principe
•Configuration
•Les règles
•Génération de WINPE

29/09/2016
76
Le principe
• Le but est que :
Le client boot sur WDS
avec le fichier de boot
• Ensuite on va pas utiliser les fichiers de boot d’un système mais
au contraire celui de MDT ☺

29/09/2016
77

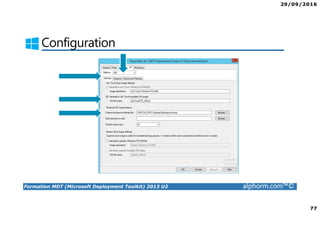

Configuration

29/09/2016
78

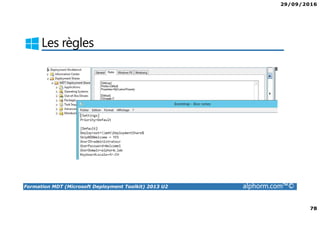

Les règles

29/09/2016
79

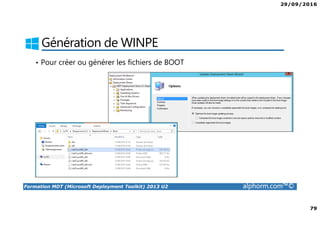

Génération de WINPE
• Pour créer ou générer les fichiers de BOOT

29/09/2016
80

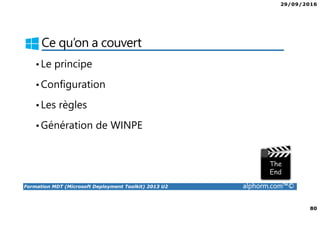

•Le principe
•Configuration
•Les règles
•Génération de WINPE

29/09/2016
81
Fabrice Sforza
Création d'un master
Windows 10

29/09/2016
86

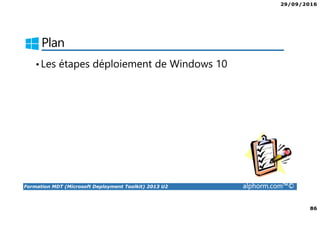

Plan
•Les étapes déploiement de Windows 10

29/09/2016
87

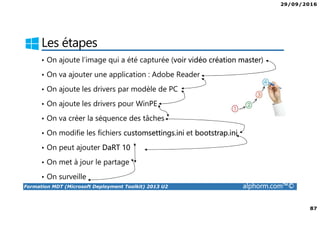

Les étapes
• On ajoute l’image qui a été capturée (voir vidéo création master)
• On va ajouter une application : Adobe Reader
• On ajoute les drivers par modèle de PC
• On ajoute les drivers pour WinPE
• On va créer la séquence des tâches
• On modifie les fichiers customsettings.ini et bootstrap.ini
• On peut ajouter DaRT 10
• On met à jour le partage
• On surveille

29/09/2016
88

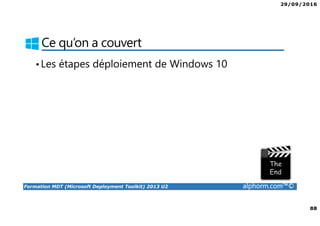

•Les étapes déploiement de Windows 10

29/09/2016
89
Fabrice Sforza
Création de la
séquence des tâches

29/09/2016
90

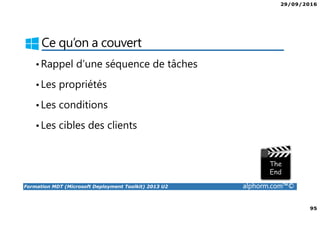

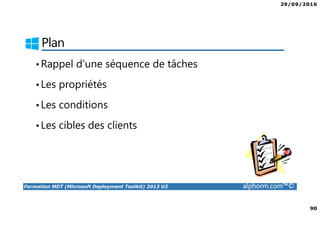

Plan
•Rappel d’une séquence de tâches
•Les propriétés
•Les conditions
•Les cibles des clients

29/09/2016
91

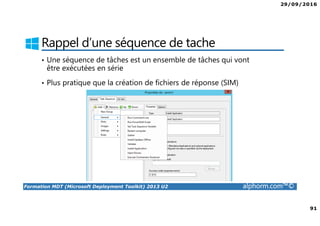

Rappel d’une séquence de tache
• Une séquence de tâches est un ensemble de tâches qui vont
être exécutées en série
• Plus pratique que la création de fichiers de réponse (SIM)

29/09/2016
92

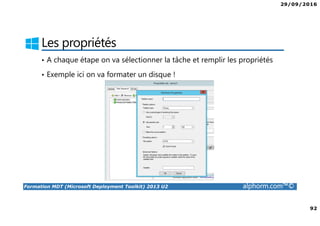

Les propriétés
• A chaque étape on va sélectionner la tâche et remplir les propriétés
• Exemple ici on va formater un disque !

29/09/2016
93

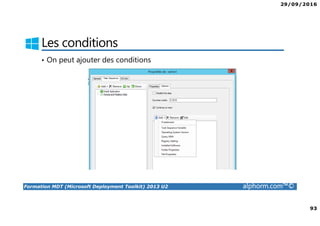

Les conditions
• On peut ajouter des conditions

29/09/2016
94

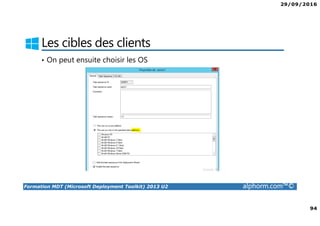

Les cibles des clients
• On peut ensuite choisir les OS

29/09/2016
97
Plan
•Qu’est ce que c’est DART ?
•Il sert à quoi ?
•Intégration avec WINPE

29/09/2016
98

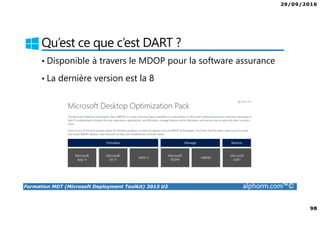

Qu’est ce que c’est DART ?
• Disponible à travers le MDOP pour la software assurance
• La dernière version est la 8

29/09/2016
99

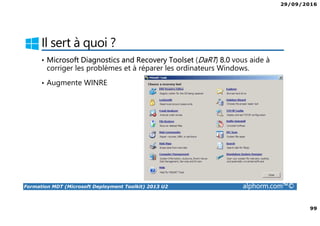

Il sert à quoi ?
• Microsoft Diagnostics and Recovery Toolset (DaRT) 8.0 vous aide à
corriger les problèmes et à réparer les ordinateurs Windows.
• Augmente WINRE

29/09/2016
100

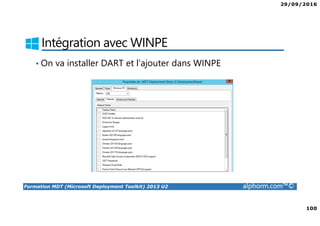

Intégration avec WINPE
• On va installer DART et l’ajouter dans WINPE

29/09/2016
101
•Qu’est ce que c’est DART ?
•Il sert à quoi ?
•Intégration avec WINPE

29/09/2016
102
Fabrice Sforza
Les variables
et propriétés
Configuration avancée de MDT

29/09/2016
103

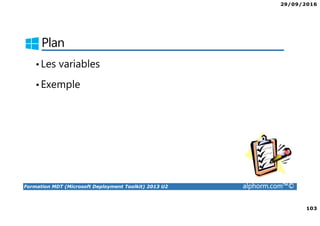

Plan
•Les variables
•Exemple

29/09/2016
104

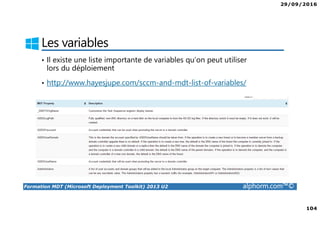

Les variables
• Il existe une liste importante de variables qu’on peut utiliser
lors du déploiement
• http://www.hayesjupe.com/sccm-and-mdt-list-of-variables/

29/09/2016
108

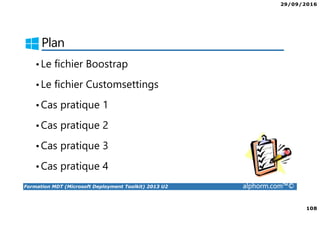

Plan
•Le fichier Boostrap
•Le fichier Customsettings
•Cas pratique 1
•Cas pratique 2
•Cas pratique 3
•Cas pratique 4

29/09/2016
109

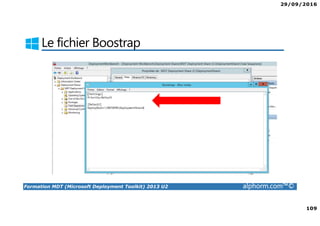

Le fichier Boostrap

29/09/2016
110

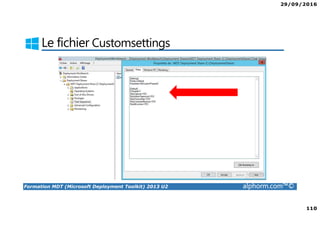

Le fichier Customsettings

29/09/2016
111

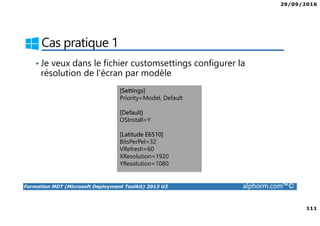

Cas pratique 1
• Je veux dans le fichier customsettings configurer la
résolution de l’écran par modèle
[Settings]
Priority=Model, Default
[Default]
OSInstall=Y
[Latitude E6510]
BitsPerPel=32
VRefresh=60
XResolution=1920
YResolution=1080

29/09/2016
112

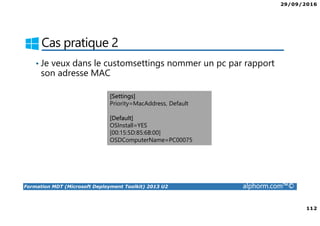

Cas pratique 2
• Je veux dans le customsettings nommer un pc par rapport
son adresse MAC
[Settings]
Priority=MacAddress, Default
[Default]
OSInstall=YES
[00:15:5D:85:6B:00]
OSDComputerName=PC00075

29/09/2016
113

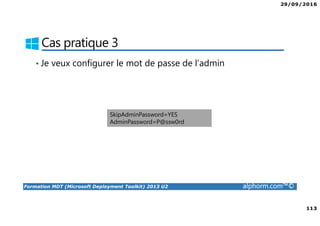

Cas pratique 3
• Je veux configurer le mot de passe de l’admin
SkipAdminPassword=YES
AdminPassword=P@ssw0rd

29/09/2016
114

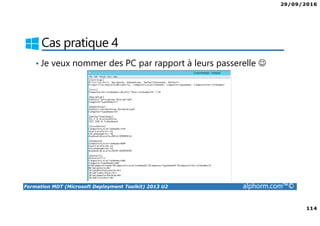

Cas pratique 4
• Je veux nommer des PC par rapport à leurs passerelle ☺

29/09/2016
115

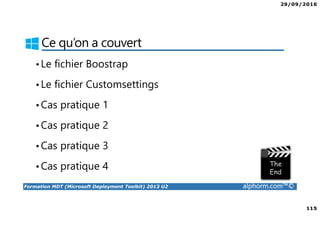

•Le fichier Boostrap
•Le fichier Customsettings
•Cas pratique 1
•Cas pratique 2
•Cas pratique 3
•Cas pratique 4

29/09/2016
116
Fabrice Sforza
MDT avec base
de données

29/09/2016
117

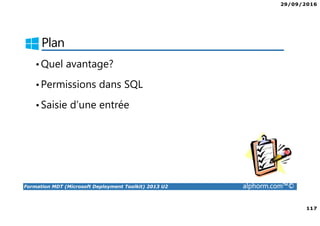

Plan
•Quel avantage?
•Permissions dans SQL
•Saisie d’une entrée

29/09/2016
118
Quel avantage
• Permet de remplacer le fichier CustomSettings.ini par une base
de données !
• Je vais utiliser SQL Express Server 2012 SP1

29/09/2016
119

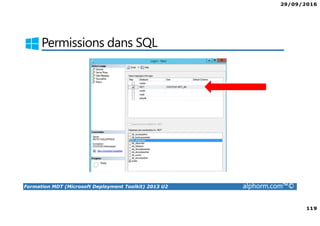

Permissions dans SQL

29/09/2016
120
Saisie d’une entrée
• Je vais maintenant pouvoir utiliser la base de donnée et
saisir les infos

29/09/2016
123

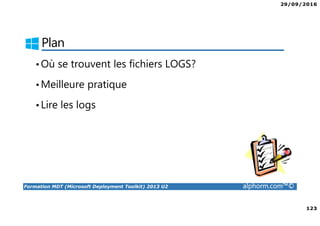

Plan
•Où se trouvent les fichiers LOGS?
•Meilleure pratique
•Lire les logs

29/09/2016
124

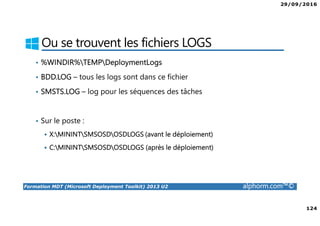

Ou se trouvent les fichiers LOGS
• %WINDIR%TEMPDeploymentLogs
• BDD.LOG – tous les logs sont dans ce fichier
• SMSTS.LOG – log pour les séquences des tâches
• Sur le poste :
X:MININTSMSOSDOSDLOGS (avant le déploiement)
C:MININTSMSOSDOSDLOGS (après le déploiement)

29/09/2016
125

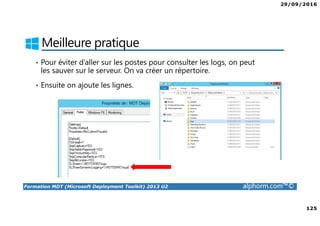

Meilleure pratique
• Pour éviter d’aller sur les postes pour consulter les logs, on peut
les sauver sur le serveur. On va créer un répertoire.
• Ensuite on ajoute les lignes.

29/09/2016
126

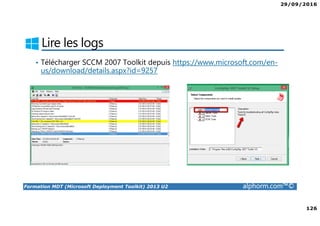

Lire les logs
• Télécharger SCCM 2007 Toolkit depuis https://www.microsoft.com/en-
us/download/details.aspx?id=9257

29/09/2016
127
•Où se trouvent les fichiers LOGS?
•Meilleure pratique
•Lire les logs

29/09/2016
128
Fabrice Sforza
Powershell
Surveiller et diagnostiquer MDT

29/09/2016
129

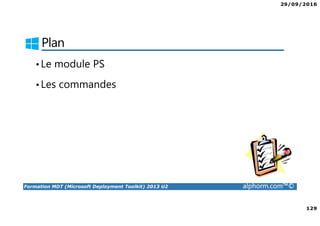

Plan
•Le module PS
•Les commandes

29/09/2016
130

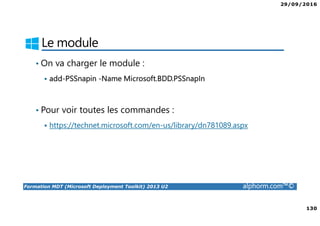

Le module
• On va charger le module :
add-PSSnapin -Name Microsoft.BDD.PSSnapIn
• Pour voir toutes les commandes :
https://technet.microsoft.com/en-us/library/dn781089.aspx

29/09/2016
131
Les commandes
• Les commandes disponibles :

29/09/2016
132

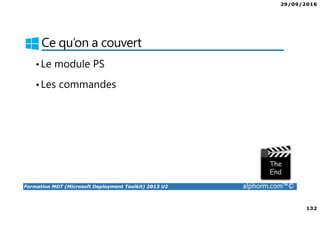

•Le module PS
•Les commandes

29/09/2016
133
Fabrice Sforza
CONCLUSION

29/09/2016
134
Plan
•Ce que on a vu

29/09/2016
135

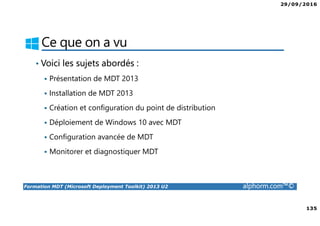

Ce que on a vu
• Voici les sujets abordés :
Présentation de MDT 2013
Installation de MDT 2013
Création et configuration du point de distribution
Monitorer et diagnostiquer MDT

29/09/2016
136
Je vous conseille de
• Utiliser les virtual labs de Microsoft pour vous faire la main
• Faire votre propre LAB
• Et surtout profitez du WE pour vous détendre ☺

29/09/2016
137

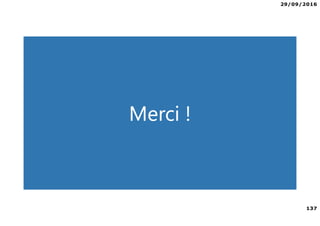

Merci !

Alphorm.com Support de la Formation MDT 2013 Update 2 : Maîtrisez le déploiement à grande échelle

Contenu connexe

Tendances

En vedette

Plus de Alphorm

Alphorm.com Support de la Formation MDT 2013 Update 2 : Maîtrisez le déploiement à grande échelle
