1. Analyse et optimisation des
performances du moteur
SQL Serveur
10 février 2011
Frédéric Pichaut
EMEA SR ESCALATION ENGINEER
Microsoft France

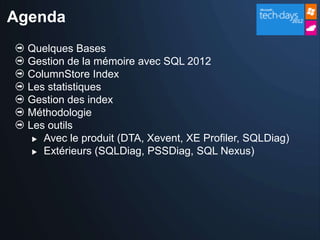

2. Agenda
Quelques Bases
Gestion de la mémoire avec SQL 2012
ColumnStore Index
Les statistiques
Gestion des index
Méthodologie
Les outils
 Avec le produit (DTA, Xevent, XE Profiler, SQLDiag)
 Extérieurs (SQLDiag, PSSDiag, SQL Nexus)

3. Quelques Bases
L’optimiseur
 Son rôle est de déterminer le chemin d’accès au données
 Il est basé sur la notion de coût (Cost-Based Optimizer)
 Génération de plans d’exécutions
Les indexes sont propres à chaque optimiseur
 Structure sur disque associée à une table qui accélère l'extraction des lignes
 Cluster
 Trie et stocke les lignes de données de la table en fonction de la clé.
 Un Cluster index peut être défini non-unique mais en interne il le sera toujours.
 Non-cluster
 Peuvent être définis sur une table dotée d'un indexe cluster ou non
 Chaque ligne contient la clé cluster index ou un localisateur de ligne (RID) s’il n’y a pas de CI
 Possibilité d’indexes sur des colonnes calculées par des fonctions
CHECKSUM, fonction utilisable pour des « hash indexes »
ALTER TABLE Product ADD cs_Pname AS CHECKSUM(Name);
CREATE INDEX Pname_index ON Product (cs_Pname)
 Possibilité d’indexes avec des colonnes incluses
CREATE NONCLUSTERED INDEX IncIndex ON Product (ID) INCLUDE (Prix)
 Possibilité d’indexes filtrés:
CREATE NONCLUSTERED INDEX FiltIndex ON Product (Name, Price)
WHERE CatID >= 27 AND CatID <= 36;
 SQL12 – Indexes de type “Column Store Index (CSI)”

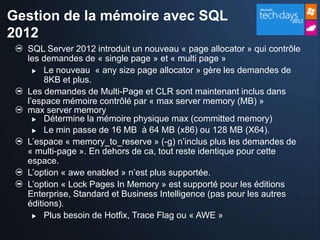

4. Gestion de la mémoire avec SQL
2012
SQL Server 2012 introduit un nouveau « page allocator » qui contrôle
les demandes de « single page » et « multi page »
 Le nouveau « any size page allocator » gère les demandes de
8KB et plus.
Les demandes de Multi-Page et CLR sont maintenant inclus dans
l’espace mémoire contrôlé par « max server memory (MB) »
max server memory
 Détermine la mémoire physique max (committed memory)
 Le min passe de 16 MB à 64 MB (x86) ou 128 MB (X64).
L’espace « memory_to_reserve » (-g) n’inclus plus les demandes de
« multi-page ». En dehors de ca, tout reste identique pour cette
espace.
L’option « awe enabled » n’est plus supportée.
L’option « Lock Pages In Memory » est supporté pour les éditions
Enterprise, Standard et Business Intelligence (pas pour les autres
éditions).
 Plus besoin de Hotfix, Trace Flag ou « AWE »

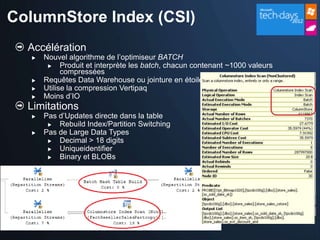

5. ColumnStore Index (CSI)
Accélération
 Nouvel algorithme de l’optimiseur BATCH
 Produit et interprète les batch, chacun contenant ~1000 valeurs
compressées
 Requêtes Data Warehouse ou jointure en étoile
 Utilise la compression Vertipaq
 Moins d’IO
Limitations
 Pas d’Updates directe dans la table
 Rebuild Index/Partition Switching
 Pas de Large Data Types
 Decimal > 18 digits
 Uniqueidentifier
 Binary et BLOBs

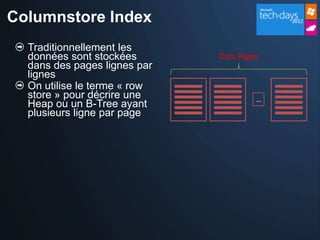

6. Columnstore Index
Traditionnellement les
données sont stockées Data Pages
dans des pages lignes par
lignes
On utilise le terme « row
store » pour décrire une …
Heap ou un B-Tree ayant
plusieurs ligne par page

7. Columnstore Index
Select region, sum(sales), …
Un Segment contiens les
valeurs d’une colonne pour un
ensemble de lignes Segment
Les segments pour un même
groupe de lignes constitues C3 C5
un « row group »
Les segments sont
compressés
Chaque segment est stocké
dans un BLOB
Le segment est l’unité de Row
transfert entre le disque et la group
mémoire.
Estimation de la mémoire
nécessaire pour créer un CSI
:
DOP * (nb col * 4.2M + 68.1M)
+ (nb string col * 53.7M)

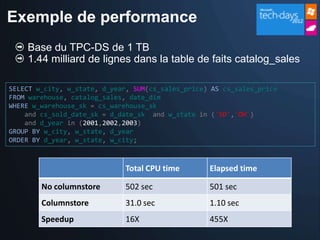

8. Exemple de performance
Base du TPC-DS de 1 TB
1.44 milliard de lignes dans la table de faits catalog_sales
SELECT w_city, w_state, d_year, SUM(cs_sales_price) AS cs_sales_price
FROM warehouse, catalog_sales, date_dim
WHERE w_warehouse_sk = cs_warehouse_sk
and cs_sold_date_sk = d_date_sk and w_state in ('SD','OH')
and d_year in (2001,2002,2003)
GROUP BY w_city, w_state, d_year
ORDER BY d_year, w_state, w_city;
Total CPU time Elapsed time
No columnstore 502 sec 501 sec
Columnstore 31.0 sec 1.10 sec
Speedup 16X 455X

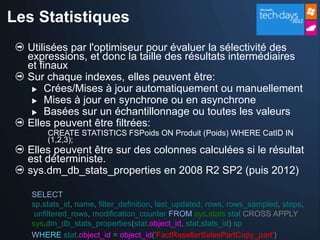

9. Les Statistiques
Utilisées par l'optimiseur pour évaluer la sélectivité des
expressions, et donc la taille des résultats intermédiaires
et finaux
Sur chaque indexes, elles peuvent être:
 Crées/Mises à jour automatiquement ou manuellement
 Mises à jour en synchrone ou en asynchrone
 Basées sur un échantillonnage ou toutes les valeurs
Elles peuvent être filtrées:
CREATE STATISTICS FSPoids ON Produit (Poids) WHERE CatID IN
(1,2,3);
Elles peuvent être sur des colonnes calculées si le résultat
est déterministe.
sys.dm_db_stats_properties en 2008 R2 SP2 (puis 2012)
SELECT
sp.stats_id, name, filter_definition, last_updated, rows, rows_sampled, steps,
unfiltered_rows, modification_counter FROM sys.stats stat CROSS APPLY
sys.dm_db_stats_properties(stat.object_id, stat.stats_id) sp
WHERE stat.object_id = object_id('FactResellerSalesPartCopy_part')

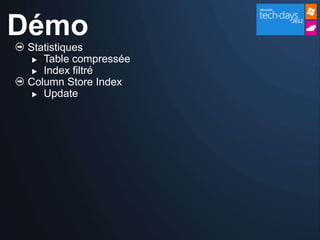

10. Démo
Statistiques
 Table compressée
 Index filtré
Column Store Index
 Update

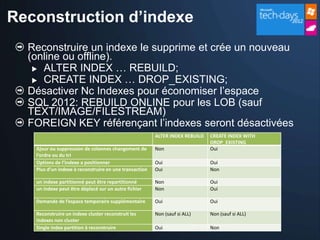

11. Reconstruction d’indexe
Reconstruire un indexe le supprime et crée un nouveau
(online ou offline).
 ALTER INDEX … REBUILD;
 CREATE INDEX … DROP_EXISTING;
Désactiver Nc Indexes pour économiser l’espace
SQL 2012: REBUILD ONLINE pour les LOB (sauf
TEXT/IMAGE/FILESTREAM)
FOREIGN KEY référençant l’indexes seront désactivées
ALTER INDEX REBUILD CREATE INDEX WITH
DROP_EXISTING
Ajour ou suppression de colonnes changement de Non Oui
l’ordre ou du tri
Options de l’indexe a positionner Oui Oui
Plus d’un indexe à reconstruire en une transaction Oui Non
un indexe partitionné peut être repartitionné Non Oui
un indexe peut être déplacé sur un autre fichier Non Oui
Demande de l’espace temporaire supplémentaire Oui Oui
Reconstruire un indexe cluster reconstruit les Non (sauf si ALL) Non (sauf si ALL)
indexes non cluster
Single index partition à reconstruire Oui Non

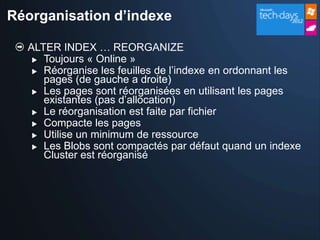

12. Réorganisation d’indexe
ALTER INDEX … REORGANIZE
 Toujours « Online »
 Réorganise les feuilles de l’indexe en ordonnant les
pages (de gauche a droite)
 Les pages sont réorganisées en utilisant les pages
existantes (pas d’allocation)
 Le réorganisation est faite par fichier
 Compacte les pages
 Utilise un minimum de ressource
 Les Blobs sont compactés par défaut quand un indexe
Cluster est réorganisé

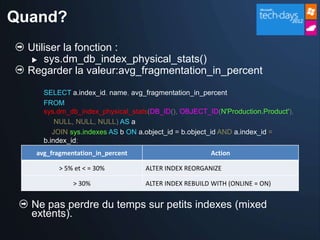

13. Quand?
Utiliser la fonction :
 sys.dm_db_index_physical_stats()
Regarder la valeur:avg_fragmentation_in_percent
SELECT a.index_id, name, avg_fragmentation_in_percent
FROM
sys.dm_db_index_physical_stats(DB_ID(), OBJECT_ID(N'Production.Product'),
NULL, NULL, NULL) AS a
JOIN sys.indexes AS b ON a.object_id = b.object_id AND a.index_id =
b.index_id;
avg_fragmentation_in_percent Action
> 5% et < = 30% ALTER INDEX REORGANIZE
> 30% ALTER INDEX REBUILD WITH (ONLINE = ON)
Ne pas perdre du temps sur petits indexes (mixed
extents).

14. Méthodologie
L’analyse de performance est un perpétuel
recommencement
Quand on pense en avoir fini, un changement survient
Capture
Charge du
Analyse
système
Reglages

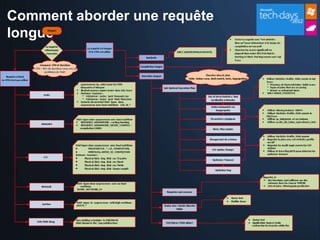

15. Comment aborder une requête
longue

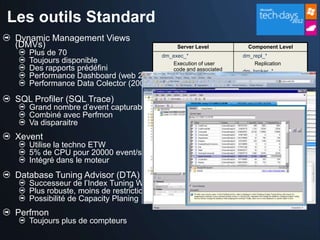

16. Les outils Standard
Dynamic Management Views
(DMVs) Server Level Component Level
Plus de 70 dm_exec_* dm_repl_*
Toujours disponible Execution of user Replication
Des rapports prédéfini code and associated dm_broker_*
Performance Dashboard (web 2008) connections
SQL Service
Performance Data Colector (2008) dm_os_* Broker
Memory, locking & dm_fts_*
scheduling
SQL Profiler (SQL Trace) dm_tran_*
Full Text Search
Grand nombre d’event capturable Transactions &
dm_qn_*
Combiné avec Perfmon isolation Query
Va disparaitre Notifications
dm_io_*
dm_clr_*
I/O on network and
Xevent disks Common
Language
Utilise la techno ETW dm_db_* Runtime
5% de CPU pour 20000 event/sec Databases and
Intégré dans le moteur database objects
Database Tuning Advisor (DTA)
Successeur de l’Index Tuning Wizard
Plus robuste, moins de restrictions
Possibilité de Capacity Planing
Perfmon
Toujours plus de compteurs

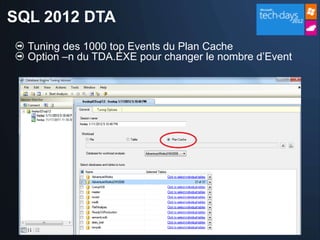

17. SQL 2012 DTA
Tuning des 1000 top Events du Plan Cache
Option –n du TDA.EXE pour changer le nombre d’Event

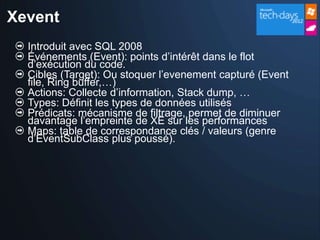

18. Xevent
Introduit avec SQL 2008
Événements (Event): points d’intérêt dans le flot
d’exécution du code.
Cibles (Target): Ou stoquer l’evenement capturé (Event
file, Ring buffer,…)
Actions: Collecte d’information, Stack dump, …
Types: Définit les types de données utilisés
Prédicats: mécanisme de filtrage, permet de diminuer
davantage l’empreinte de XE sur les performances
Maps: table de correspondance clés / valeurs (genre
d’EventSubClass plus poussé).

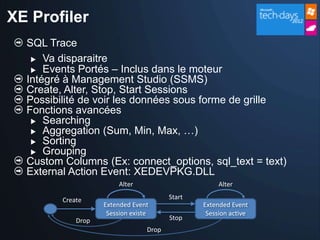

19. XE Profiler
SQL Trace
 Va disparaitre
 Events Portés – Inclus dans le moteur
Intégré à Management Studio (SSMS)
Create, Alter, Stop, Start Sessions
Possibilité de voir les données sous forme de grille
Fonctions avancées
 Searching
 Aggregation (Sum, Min, Max, …)
 Sorting
 Grouping
Custom Columns (Ex: connect_options, sql_text = text)
External Action Event: XEDEVPKG.DLL
Alter Alter
Create Start
Extended Event Extended Event
Session existe Session active
Drop Stop
Drop

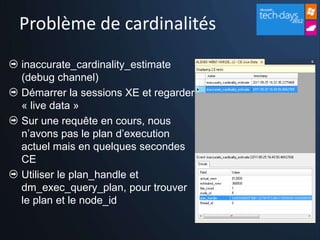

20. Problème de cardinalités
inaccurate_cardinality_estimate
(debug channel)
Démarrer la sessions XE et regarder
« live data »
Sur une requête en cours, nous
n’avons pas le plan d’execution
actuel mais en quelques secondes
CE
Utiliser le plan_handle et
dm_exec_query_plan, pour trouver
le plan et le node_id

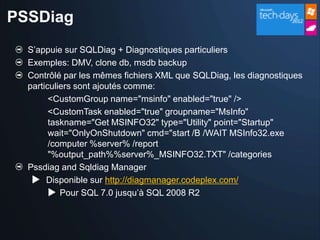

21. PSSDiag
S’appuie sur SQLDiag + Diagnostiques particuliers
Exemples: DMV, clone db, msdb backup
Contrôlé par les mêmes fichiers XML que SQLDiag, les diagnostiques
particuliers sont ajoutés comme:
<CustomGroup name="msinfo" enabled="true" />
<CustomTask enabled="true" groupname="MsInfo"
taskname="Get MSINFO32" type="Utility" point="Startup"
wait="OnlyOnShutdown" cmd="start /B /WAIT MSInfo32.exe
/computer %server% /report
"%output_path%%server%_MSINFO32.TXT" /categories
Pssdiag and Sqldiag Manager
 Disponible sur http://diagmanager.codeplex.com/
 Pour SQL 7.0 jusqu’à SQL 2008 R2

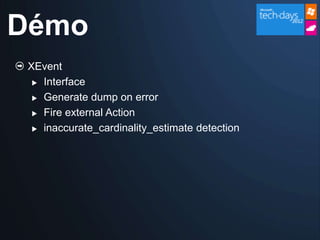

23. Démo
XEvent
 Interface
 Generate dump on error
 Fire external Action
 inaccurate_cardinality_estimate detection

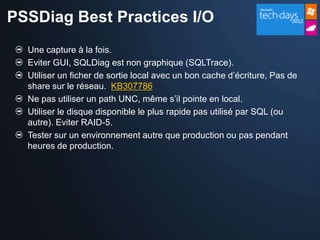

24. PSSDiag Best Practices I/O
Une capture à la fois.
Eviter GUI, SQLDiag est non graphique (SQLTrace).
Utiliser un ficher de sortie local avec un bon cache d’écriture, Pas de
share sur le réseau. KB307786
Ne pas utiliser un path UNC, même s’il pointe en local.
Utiliser le disque disponible le plus rapide pas utilisé par SQL (ou
autre). Eviter RAID-5.
Tester sur un environnement autre que production ou pas pendant
heures de production.

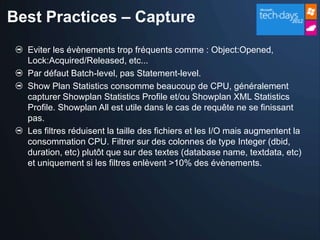

25. Best Practices – Capture
Eviter les évènements trop fréquents comme : Object:Opened,
Lock:Acquired/Released, etc...
Par défaut Batch-level, pas Statement-level.
Show Plan Statistics consomme beaucoup de CPU, généralement
capturer Showplan Statistics Profile et/ou Showplan XML Statistics
Profile. Showplan All est utile dans le cas de requête ne se finissant
pas.
Les filtres réduisent la taille des fichiers et les I/O mais augmentent la
consommation CPU. Filtrer sur des colonnes de type Integer (dbid,
duration, etc) plutôt que sur des textes (database name, textdata, etc)
et uniquement si les filtres enlèvent >10% des évènements.

26. Best Practices – Capture 2
Evènements qui impactent la taille de la trace:
SQL:StmtCompleted et SP:StmtCompleted
Degree of Parallelism
Lock:Timeout
Show Plan Statistics
SQL:BatchStarting
RPC:Starting

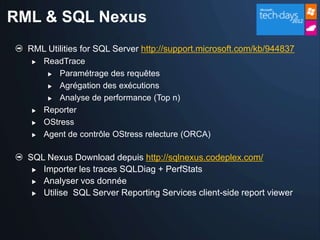

27. RML & SQL Nexus
RML Utilities for SQL Server http://support.microsoft.com/kb/944837
 ReadTrace
 Paramétrage des requêtes
 Agrégation des exécutions
 Analyse de performance (Top n)
 Reporter
 OStress
 Agent de contrôle OStress relecture (ORCA)
SQL Nexus Download depuis http://sqlnexus.codeplex.com/
 Importer les traces SQLDiag + PerfStats
 Analyser vos donnée
 Utilise SQL Server Reporting Services client-side report viewer

28. Démo
PSSDiag

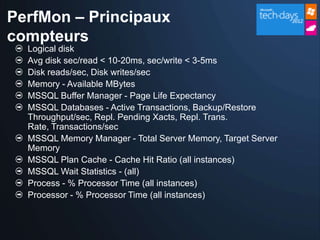

29. PerfMon – Principaux
compteurs
Logical disk
Avg disk sec/read < 10-20ms, sec/write < 3-5ms
Disk reads/sec, Disk writes/sec
Memory - Available MBytes
MSSQL Buffer Manager - Page Life Expectancy
MSSQL Databases - Active Transactions, Backup/Restore
Throughput/sec, Repl. Pending Xacts, Repl. Trans.
Rate, Transactions/sec
MSSQL Memory Manager - Total Server Memory, Target Server
Memory
MSSQL Plan Cache - Cache Hit Ratio (all instances)
MSSQL Wait Statistics - (all)
Process - % Processor Time (all instances)
Processor - % Processor Time (all instances)

30. Resources
Troubleshooting Performance Problems in SQL Server 2008
Reorganizing and Rebuilding Indexes
Statistiques utilisées par l'optimiseur de requête dans Microsoft SQL
Server 2005
Rechercher des problèmes de délai d'E/S dans le sous-système d'E/S
disque
Optimisation des performances de la base de données tempdb
Et l’ultime recours

31. Pour aller plus loin…
Venez nous voir sur le stand SQL Server
 Retrouvez les experts Microsoft et MVP
 Assistez à des présentations des offres de nos
partenaires
Inscrivez-vous au « Virtual Launch Event » du 8 mars :
http://aka.ms/vlefrance
Visitez notre nouveau site : http://www.microsoft.fr/sql
Evaluez dès aujourd’hui SQL Server 2012
 En téléchargeant la RC0 : http://aka.ms/sql2012
 En suivant nos « Virtual Labs » : http://aka.ms/sqllabs

32. palais des
congrès
Paris
7, 8 et 9
février 2012
