1. PHYKÊMIA
L’ESSENTIEL 2
1èreS
Chap.1 : l’oeil, la vision
et les images.
Mise au point-accommodation.
Comparaison oeil-appareil photo
P. Bellanca-Penel, Lycée Ampère.

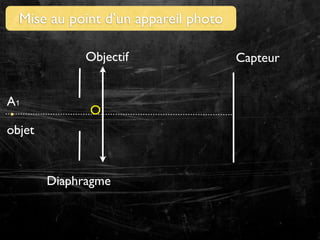

2. Mise au point d’un appareil photo
Objectif
A1
O
objet
Diaphragme
Capteur

3. Mise au point d’un appareil photo
Objectif
A1
O
Capteur
A’1
objet
Diaphragme
mise au point
réalisée

4. Mise au point d’un appareil photo
A1
O
A1’

5. Mise au point d’un appareil photo
A1
O
A1’

6. Mise au point d’un appareil photo
A1
O
A1’

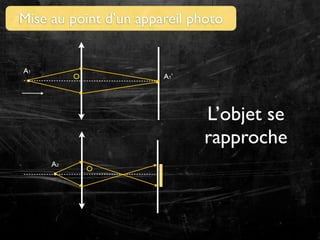

L’objet se
rapproche
A2
O

7. Mise au point d’un appareil photo
A1
O
A1’
L’objet se
rapproche
A2
O
une tache
la mise au point reste à faire

8. Mise au point d’un appareil photo
A1
O
A1’
déplacer
la lentille
A2
O
A2’
dans le sens
opposé de l’objet
lorsque l’objet se rapproche, la lentille est obligée de
s’éloigner du capteur (l’écran) pour faire la MaP.

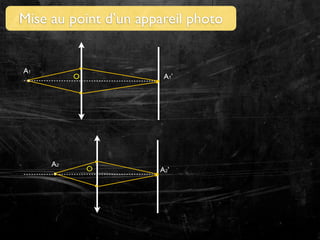

9. Mise au point d’un appareil photo
A1
O
A2
A1’
O
A2’

10. Mise au point d’un appareil photo
relations de conjugaison
A1
O
A1’
Pour une même lentille
1
OA’
A2
O
A2’
=
1
OA
+
1
f’

11. relations de conjugaison
1
=
OA’
1
OA
+
1
f’
Position de l’image
Position de l’objet
par rapport à la lentille par rapport à la lentille
1

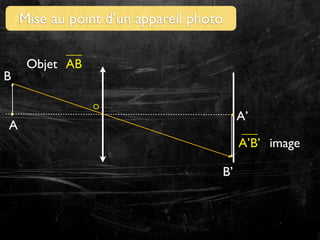

12. Mise au point d’un appareil photo
B
Objet AB
O
A’
A
A’B’ image
B’

13. Mise au point d’un appareil photo
B
Grandissement
Objet AB
O
A’
A
A’B’ image
B’
définition G =
A’B’
AB

14. Mise au point d’un appareil photo
B
Grandissement
Objet AB
O
A’
A
A’B’ image
B’
définition G =
A’B’
AB
propriété : G = OA’
OA

15. Relation de grandissement
G =
A’B’
AB
2
=
OA’
OA

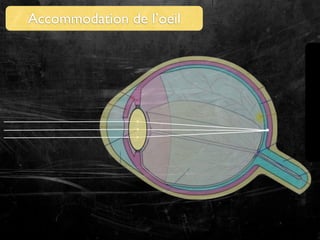

16. Accommodation de l’oeil

17. Accommodation de l’oeil
Faculté qu’à l’oeil de réaliser la mise au point pour
former les images d’objets plus ou moins éloignés

18. Accommodation
aucune
accommodation
Foyer image de
l’oeil «normal»
au repos

19. Accommodation
Source
lumineuse
proche de
l’oeil
A
Sans accommodation

20. Accommodation
Source
lumineuse
proche de
l’oeil
A
Sans accommodation

21. Accommodation
A
A’

22. Accommodation
accommodation
maximale ?
PP
Punctum Proximum
PP’

23. Et le foyer image ?
P.P
nouveau foyer

24. Accommodation
P.P
En résumé :
FOCALE MAXIMALE
P.P
FOCALE MINIMALE

25. Comparaison Oeil-Appareil photo
Quel(s) point(s)
commun(s) ?
Quelle(s)
différence(s) ?

26. Comparaison Oeil-Appareil photo
Un point
commun

27. Comparaison Oeil-Appareil photo
Quelle(s)
différence(s) ?
