L'équipe a conçu un projet autour du cheval de Troie, inspiré par son histoire en géographie, et a automatisé le mouvement des pattes grâce à des moteurs. Chaque membre a eu un rôle spécifique, allant de la construction à la création d'un diaporama et d'une maquette numérique. Le projet a nécessité des compétences en chaudronnerie pour réaliser un cheval réaliste avec des éléments mobiles.

1. Le cheval de
Troie

2. Réalisé par
L’équipe cheval de Troie
Louis Leclercq,
Thomas Desort,
Amirouche Ait-hamouda,
Enora Brémont,
Juliette Guillez et
Martin Soyez.

3. Pourquoi le Cheval de Troie?
♦Avec le groupe, on a beaucoup réfléchi pour que notre
futur projet soit réaliste, original et majestueux !
♦Ensuite on est tous partis du cheval et on a pensé au
cheval de Troie car on venait de travailler sur celui-ci en
Histoire-Géographie.
♦Mais le problème, c’est qu’on avait notre base mais pas le
mouvement de rotation et l’une d’entre nous a eu l’idée de
faire bouger les pattes grâce aux deux moteurs.

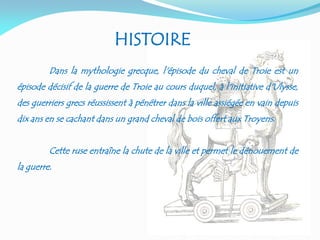

4. Dans la mythologie grecque, l'épisode du cheval de Troie est un
épisode décisif de la guerre de Troie au cours duquel, à l'initiative d'Ulysse,
des guerriers grecs réussissent à pénétrer dans la ville assiégée en vain depuis
dix ans en se cachant dans un grand cheval de bois offert aux Troyens.
Cette ruse entraîne la chute de la ville et permet le dénouement de
la guerre.
HISTOIRE

5. On s’est tous répartis les tâches de la construction du
cheval.
Enora, Thomas étaient chargés de la construction;
Martin, Lucie et Juliette du Diaporama, Amirouche
était chargé du décor.
Louis a travaillé sur la maquette numérique du cheval
Tous s’étaient proposés.
L’organisation:

6. Voici la maquette numérique

7. Etape 2:
Ensuite nous avons fixé les
roues équipées d’une direction
sur une plate forme en métal
peinte en noire.
Etape 1:
Nous avons assemblé les
pièces métalliques et
des pieds pour
stabiliser la structure.
←
→
CONSTRUCTION

8. Etape 3:
Nous avons
assemblé
les deux
parties
construites
auparavant.
←

9. Etape 4
Ensuite, nous avons
fixé les pattes
avant…
…et les pattes
arrières avec deux
écrous à chaque
vis (écrou contre
écrou).
←
→

10. Etape 5:
Après, nous avons
assemblé la tête et
nous l’avons fixée au
reste de la structure.
→

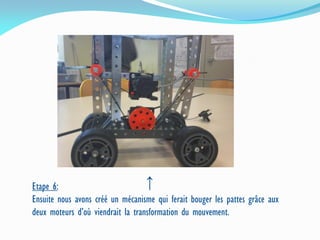

11. Etape 6:
Ensuite nous avons créé un mécanisme qui ferait bouger les pattes grâce aux
deux moteurs d’où viendrait la transformation du mouvement.
↑

12. Etape 7:
Enfin, nous avons fabriqué et fixé la queue et puis
nous avons fignolé la structure avec différents
éléments et décorations.
↓

13. ET VOICI LE RESULTAT
FINAL AVEC SON DECOR

14. Indicateur de performance
La vitesse de rotation relevée avec un tachymétre
est de 250tr/mm.
Le haut des pattes se déplacent de 20°.
La longueur d’une patte est de 130mm.
350mm

15. Pour concevoir mon projet, j’aurai besoin d’un
chaudronnier.
C’est un opérateur qualifié qui sait travailler la matière
pour la mettre en forme.
Il y aura beaucoup de soudure pour obtenir un cheval
réaliste.
