Le document traite du dessin industriel, en abordant le matériel nécessaire, les formats de papier, les éléments géométriques, ainsi que les tracés de base tels que les lignes, les angles et les droites. Il explique également comment réaliser des tracés précis à l'aide d'outils géométriques comme les équerres et le compas. Le dessin industriel est présenté comme un langage universel, objectif et précis, lié aux concepts mathématiques fondamentalement liés à la géométrie.

1. Unité 1
Le dessin industriel
1

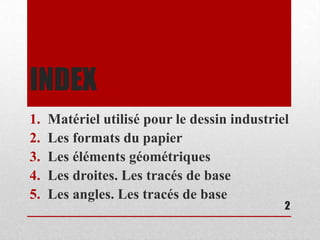

2. INDEX
1. Matériel utilisé pour le dessin industriel
2. Les formats du papier
3. Les éléments géométriques
4. Les droites. Les tracés de base
5. Les angles. Les tracés de base
2

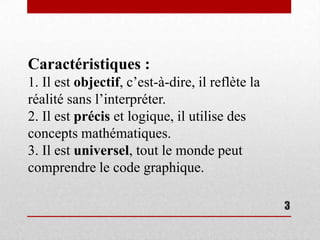

3. Caractéristiques :
1. Il est objectif, c’est-à-dire, il reflète la
réalité sans l’interpréter.
2. Il est précis et logique, il utilise des
concepts mathématiques.
3. Il est universel, tout le monde peut
comprendre le code graphique.
3

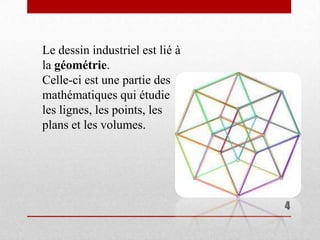

4. Le dessin industriel est lié à
la géométrie.
Celle-ci est une partie des
mathématiques qui étudie
les lignes, les points, les
plans et les volumes.
4

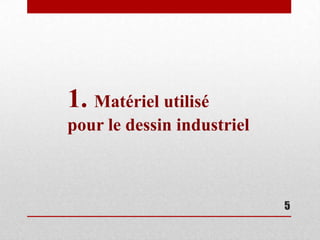

5. 1. Matériel utilisé
pour le dessin industriel
5

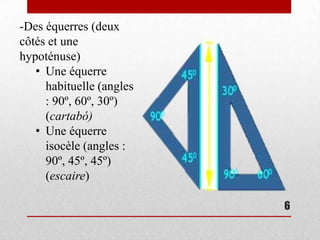

6. -Des équerres (deux
côtés et une
hypoténuse)
• Une équerre
habituelle (angles
: 90º, 60º, 30º)
(cartabó)
• Une équerre
isocèle (angles :
90º, 45º, 45º)
(escaire)
6

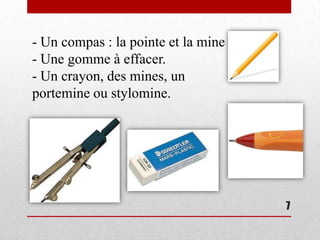

7. - Un compas : la pointe et la mine
- Une gomme à effacer.
- Un crayon, des mines, un
portemine ou stylomine.
7

8. - Un stylographe, utilisé pour
dessiner à l’encre.
- Une règle graduée
- Un ordinateur
8

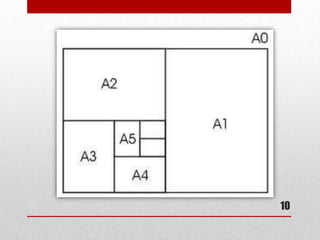

9. 2. Les formats du papier
9

10. 10

11. 3. Les éléments géométriques
11

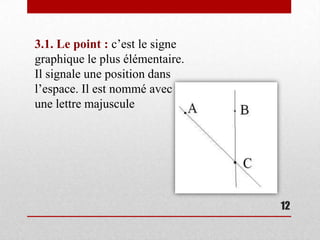

12. 3.1. Le point : c’est le signe
graphique le plus élémentaire.
Il signale une position dans
l’espace. Il est nommé avec
une lettre majuscule
12

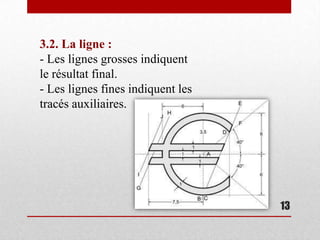

13. 3.2. La ligne :
- Les lignes grosses indiquent
le résultat final.
- Les lignes fines indiquent les
tracés auxiliaires.
13

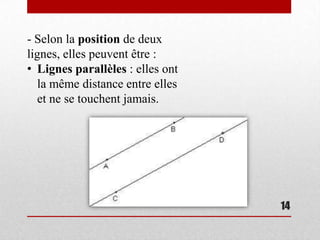

14. - Selon la position de deux
lignes, elles peuvent être :
• Lignes parallèles : elles ont
la même distance entre elles
et ne se touchent jamais.
14

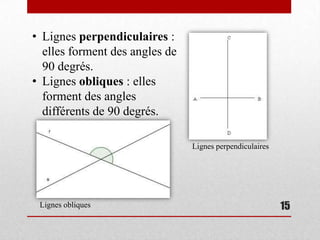

15. • Lignes perpendiculaires :
elles forment des angles de
90 degrés.
• Lignes obliques : elles
forment des angles
différents de 90 degrés.
Lignes perpendiculaires
Lignes obliques 15

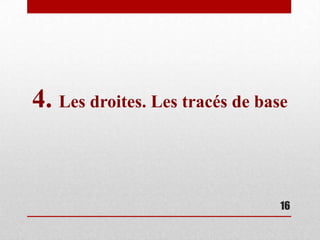

16. 4. Les droites. Les tracés de base
16

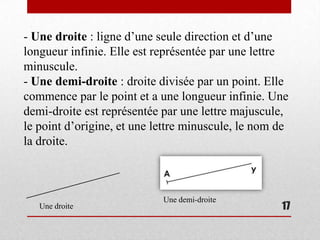

17. - Une droite : ligne d’une seule direction et d’une
longueur infinie. Elle est représentée par une lettre
minuscule.
- Une demi-droite : droite divisée par un point. Elle
commence par le point et a une longueur infinie. Une
demi-droite est représentée par une lettre majuscule,
le point d’origine, et une lettre minuscule, le nom de
la droite.
Une demi-droite
Une droite 17

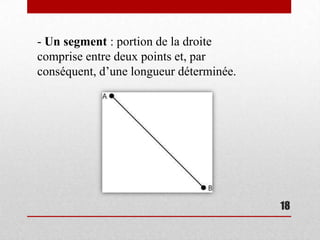

18. - Un segment : portion de la droite
comprise entre deux points et, par
conséquent, d’une longueur déterminée.
18

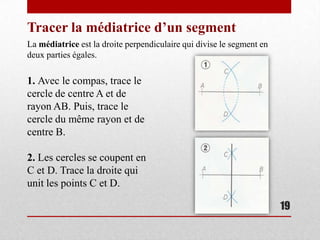

19. Tracer la médiatrice d’un segment
La médiatrice est la droite perpendiculaire qui divise le segment en
deux parties égales.
1. Avec le compas, trace le
cercle de centre A et de
rayon AB. Puis, trace le
cercle du même rayon et de
centre B.
2. Les cercles se coupent en
C et D. Trace la droite qui
unit les points C et D.
19

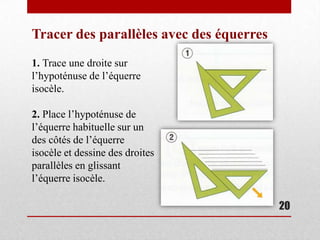

20. Tracer des parallèles avec des équerres
1. Trace une droite sur
l’hypoténuse de l’équerre
isocèle.
2. Place l’hypoténuse de
l’équerre habituelle sur un
des côtés de l’équerre
isocèle et dessine des droites
parallèles en glissant
l’équerre isocèle.
20

21. Tracer des perpendiculaires avec des équerres
1. Il est très important que
l’équerre habituelle soit dans
la même position à celle
qu’on a tracé les droites
parallèles.
2. Place un côté de l’équerre
isocèle sur l’hypoténuse de
l’équerre habituelle et
dessine des droites sur
l’hypoténuse de l’équerre
isocèle.
21

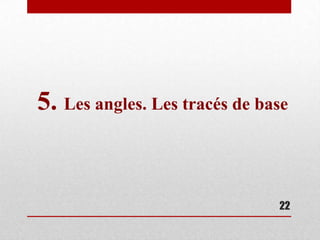

22. 5. Les angles. Les tracés de base
22

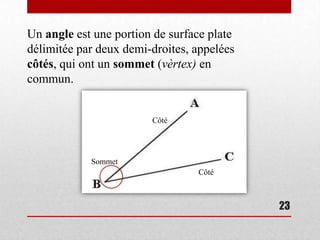

23. Un angle est une portion de surface plate
délimitée par deux demi-droites, appelées
côtés, qui ont un sommet (vèrtex) en
commun.
Côté
Sommet
Côté
23

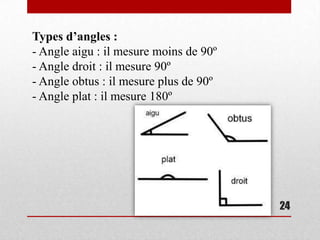

24. Types d’angles :
- Angle aigu : il mesure moins de 90º
- Angle droit : il mesure 90º
- Angle obtus : il mesure plus de 90º
- Angle plat : il mesure 180º
24

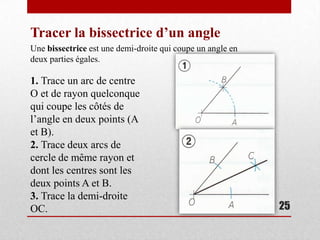

25. Tracer la bissectrice d’un angle
Une bissectrice est une demi-droite qui coupe un angle en
deux parties égales.
1. Trace un arc de centre
O et de rayon quelconque
qui coupe les côtés de
l’angle en deux points (A
et B).
2. Trace deux arcs de
cercle de même rayon et
dont les centres sont les
deux points A et B.
3. Trace la demi-droite
OC. 25

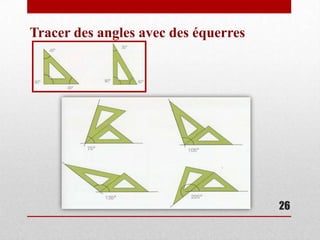

26. Tracer des angles avec des équerres
26
