LES CODEURS DE POSITIONS

2. 2
LES CODEURS DE POSITIONS
A EXEMPLES D’UTILISATIONS

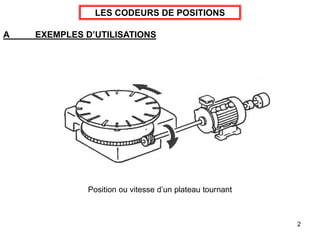

Position ou vitesse d’un plateau tournant

3. 3
LES CODEURS DE POSITIONS
A EXEMPLES D’UTILISATIONS

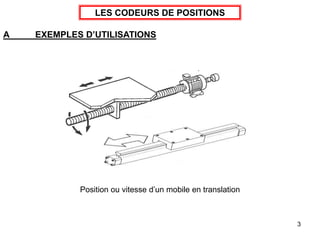

Position ou vitesse d’un mobile en translation

4. 4
LES CODEURS DE POSITIONS
A EXEMPLES D’UTILISATIONS

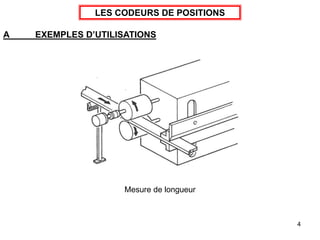

Mesure de longueur

5. 5
LES CODEURS DE POSITIONS

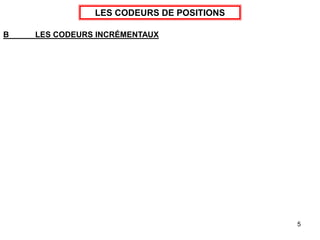

B LES CODEURS INCRÉMENTAUX

6. 6
LES CODEURS DE POSITIONS
B LES CODEURS INCRÉMENTAUX

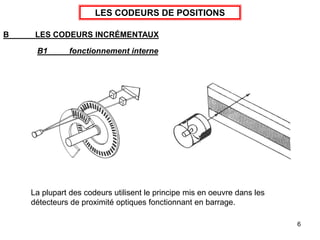

B1 fonctionnement interne
La plupart des codeurs utilisent le principe mis en oeuvre dans les
détecteurs de proximité optiques fonctionnant en barrage.

7. 7
LES CODEURS DE POSITIONS
B LES CODEURS INCRÉMENTAUX

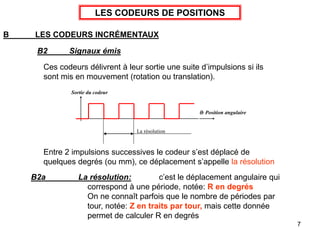

B2 Signaux émis
Ces codeurs délivrent à leur sortie une suite d’impulsions si ils
sont mis en mouvement (rotation ou translation).
La résolution
Sortie du codeur
: Position angulaire
Entre 2 impulsions successives le codeur s’est déplacé de
quelques degrés (ou mm), ce déplacement s’appelle la résolution
B2a La résolution: c’est le déplacement angulaire qui
correspond à une période, notée: R en degrés
On ne connaît parfois que le nombre de périodes par
tour, notée: Z en traits par tour, mais cette donnée
permet de calculer R en degrés

8. 8
LES CODEURS DE POSITIONS
B LES CODEURS INCRÉMENTAUX
B2 Signaux émis

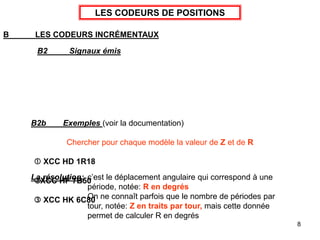

B2b Exemples (voir la documentation)
Chercher pour chaque modèle la valeur de Z et de R
 XCC HD 1R18
XCC HF 7B50
 XCC HK 6C80
La résolution: c’est le déplacement angulaire qui correspond à une
période, notée: R en degrés
On ne connaît parfois que le nombre de périodes par
tour, notée: Z en traits par tour, mais cette donnée
permet de calculer R en degrés

9. 9
LES CODEURS DE POSITIONS
B LES CODEURS INCRÉMENTAUX
B3 Le nombre de voies

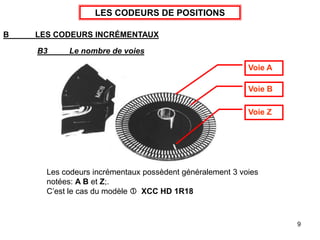

Les codeurs incrémentaux possèdent généralement 3 voies
notées: A B et Z;.
C’est le cas du modèle  XCC HD 1R18
Voie A
Voie B
Voie Z

10. 10
LES CODEURS DE POSITIONS
B LES CODEURS INCRÉMENTAUX

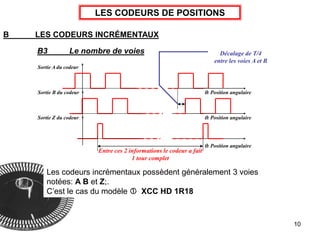

B3 Le nombre de voies
Sortie A du codeur
Sortie B du codeur
Sortie Z du codeur
: Position angulaire
: Position angulaire
: Position angulaire
Entre ces 2 informations le codeur a fait
1 tour complet
Décalage de T/4
entre les voies A et B
Les codeurs incrémentaux possèdent généralement 3 voies
notées: A B et Z;.
C’est le cas du modèle  XCC HD 1R18

11. 11
LES CODEURS DE POSITIONS
B LES CODEURS INCRÉMENTAUX
B3 Le nombre de voies

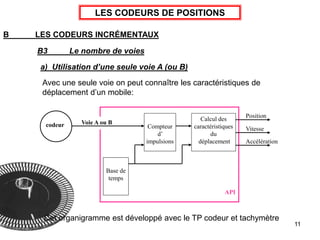

a) Utilisation d’une seule voie A (ou B)
Avec une seule voie on peut connaître les caractéristiques de
déplacement d’un mobile:
Accélération
Vitesse
API
Compteur
d’
impulsions
Voie A ou B
codeur
Base de
temps
Calcul des
caractéristiques
du
déplacement
Position
Cet organigramme est développé avec le TP codeur et tachymètre

12. 12
LES CODEURS DE POSITIONS
B LES CODEURS INCRÉMENTAUX
B3 Le nombre de voies

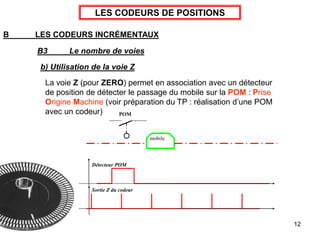

b) Utilisation de la voie Z
La voie Z (pour ZERO) permet en association avec un détecteur
de position de détecter le passage du mobile sur la POM : Prise
Origine Machine (voir préparation du TP : réalisation d’une POM
avec un codeur)
mobile
Détecteur POM
Sortie Z du codeur
POM

13. 13
Sens horaire
Sens trigo
LES CODEURS DE POSITIONS
B LES CODEURS INCRÉMENTAUX
B3 Le nombre de voies

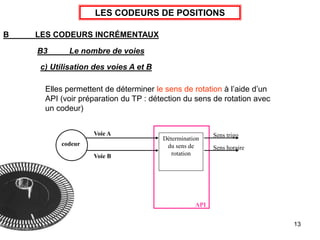

c) Utilisation des voies A et B
Elles permettent de déterminer le sens de rotation à l’aide d’un
API (voir préparation du TP : détection du sens de rotation avec
un codeur)
Voie A
Voie B
API
codeur
Détermination
du sens de
rotation

14. 14

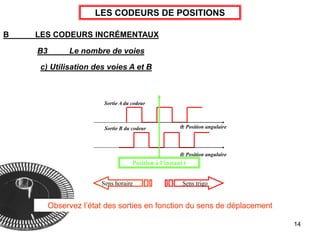

Sens horaire Sens trigo
LES CODEURS DE POSITIONS
B LES CODEURS INCRÉMENTAUX
B3 Le nombre de voies
c) Utilisation des voies A et B
Sortie A du codeur
Sortie B du codeur : Position angulaire
: Position angulaire
Position à l’instant t
Observez l’état des sorties en fonction du sens de déplacement

15. 15
LES CODEURS DE POSITIONS
B LES CODEURS INCRÉMENTAUX
B3 Le nombre de voies

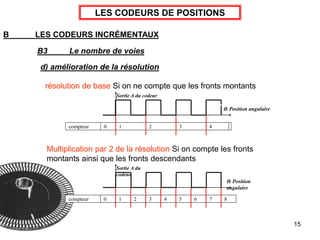

d) amélioration de la résolution
résolution de base Si on ne compte que les fronts montants
Sortie A du codeur
: Position angulaire
compteur 0 1 2 3 4
Multiplication par 2 de la résolution Si on compte les fronts
montants ainsi que les fronts descendants
Sortie A du
codeur
: Position
angulaire
compteur 0 1 2 3 4 5 7
6 8

16. 16
LES CODEURS DE POSITIONS
B LES CODEURS INCRÉMENTAUX
B3 Le nombre de voies

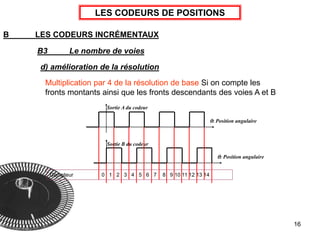

d) amélioration de la résolution
Multiplication par 4 de la résolution de base Si on compte les
fronts montants ainsi que les fronts descendants des voies A et B
Sortie A du codeur
: Position angulaire
Sortie B du codeur
: Position angulaire
Compteur 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14

17. 17
LES CODEURS DE POSITIONS
B LES CODEURS INCRÉMENTAUX
B3 Le nombre de voies
e) Utilisation des voies A et Abarre (B et Bbarre, Z et Zbarre)
L’utilisation simultanée de la voie A et Abarre permet de détecter
l’apparition d’un parasite sur une seule voie;
Ce qui est normalement impossible si on utilise une paire torsadée,
revoir le cours sur les transmissions numériques
Indiquez le résultat de l’opération logique A ouex Abarre
A ouex Abarre
Sortie A du codeur
Sortie A barre du codeur
1 1 1 1 1
0
Apparition d’un
parasite

18. 18
LES CODEURS DE POSITIONS
B LES CODEURS INCRÉMENTAUX

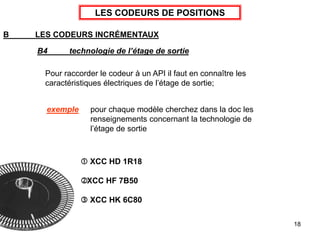

B4 technologie de l’étage de sortie
Pour raccorder le codeur à un API il faut en connaître les
caractéristiques électriques de l’étage de sortie;
 XCC HD 1R18
XCC HF 7B50
 XCC HK 6C80
exemple pour chaque modèle cherchez dans la doc les
renseignements concernant la technologie de
l’étage de sortie

19. 19
LES CODEURS DE POSITIONS
B LES CODEURS INCRÉMENTAUX

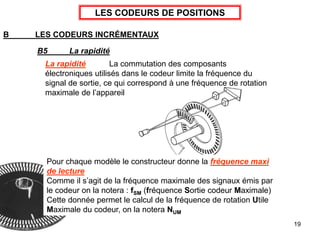

B5 La rapidité
La rapidité La commutation des composants
électroniques utilisés dans le codeur limite la fréquence du
signal de sortie, ce qui correspond à une fréquence de rotation
maximale de l’appareil
Pour chaque modèle le constructeur donne la fréquence maxi
de lecture
Comme il s’agit de la fréquence maximale des signaux émis par
le codeur on la notera : fSM (fréquence Sortie codeur Maximale)
Cette donnée permet le calcul de la fréquence de rotation Utile
Maximale du codeur, on la notera NUM

20. 20
LES CODEURS DE POSITIONS
B LES CODEURS INCRÉMENTAUX

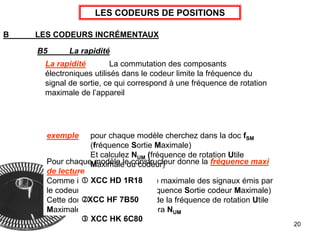

B5 La rapidité
La rapidité La commutation des composants
électroniques utilisés dans le codeur limite la fréquence du
signal de sortie, ce qui correspond à une fréquence de rotation
maximale de l’appareil
Pour chaque modèle le constructeur donne la fréquence maxi
de lecture
Comme il s’agit de la fréquence maximale des signaux émis par
le codeur on la notera : fSM (fréquence Sortie codeur Maximale)
Cette donnée permet le calcul de la fréquence de rotation Utile
Maximale du codeur, on la notera NUM
 XCC HD 1R18
XCC HF 7B50
 XCC HK 6C80
exemple pour chaque modèle cherchez dans la doc fSM
(fréquence Sortie Maximale)
Et calculez NUM (fréquence de rotation Utile
Maximale du codeur)

21. 21
LES CODEURS DE POSITIONS
B LES CODEURS INCRÉMENTAUX

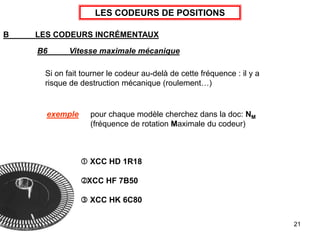

B6 Vitesse maximale mécanique
Si on fait tourner le codeur au-delà de cette fréquence : il y a
risque de destruction mécanique (roulement…)
 XCC HD 1R18
XCC HF 7B50
 XCC HK 6C80
exemple pour chaque modèle cherchez dans la doc: NM
(fréquence de rotation Maximale du codeur)

22. 22
LES CODEURS DE POSITIONS

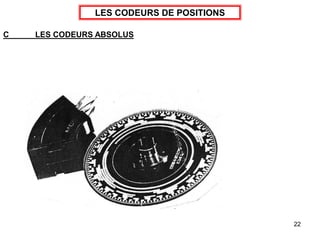

C LES CODEURS ABSOLUS

23. 23
LES CODEURS DE POSITIONS
C LES CODEURS ABSOLUS

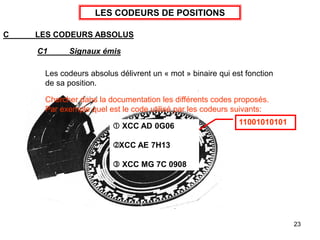

Les codeurs absolus délivrent un « mot » binaire qui est fonction
de sa position.
C1 Signaux émis
11001010101
Chercher dans la documentation les différents codes proposés.
Par exemple quel est le code utilisé par les codeurs suivants:
 XCC AD 0G06
XCC AE 7H13
 XCC MG 7C 0908

24. 24
LES CODEURS DE POSITIONS
C LES CODEURS ABSOLUS

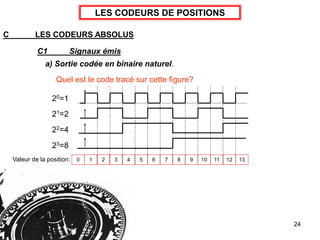

a) Sortie codée en ?????????????
C1 Signaux émis
20=1
21=2
22=4
23=8
0 1 2 3 4 5 6 7 8 9 10 11 12 13
Valeur de la position:
Quel est le code tracé sur cette figure?
a) Sortie codée en binaire naturel.

25. 25
LES CODEURS DE POSITIONS
C LES CODEURS ABSOLUS
a) Sortie codée en binaire naturel.
C1 Signaux émis
20=1
21=2
22=4
23=8
Valeur de la position:
Ce code possède un inconvénient qui a été vu lors de
l’étude des différents codes, lequel?
Zoom sur le passage d’une
position à la suivante
0 1 2 3 4 5 6 7 8 9 10 11 12 13
7
0 1 2 3 4 5 6 7 8 9 10 11 12 13
Une erreur se produit dans
la transmission de
l’information!!!

26. 26
LES CODEURS DE POSITIONS
C LES CODEURS ABSOLUS
a) Sortie codée en binaire naturel.
C1 Signaux émis
20=1
21=2
22=4
23=8
Valeur de la position:
Autre possibilité d’évolution des sorties du codeur:
Zoom sur le passage d’une
position à la suivante
0 1 2 3 4 5 6 7 8 9 10 11 12 13
4
0 1 2 3 4 5 6 7 8 9 10 11 12 13
Une erreur se produit dans
la transmission de
l’information!!!

27. 27
LES CODEURS DE POSITIONS
C LES CODEURS ABSOLUS
a) Sortie codée en ?????????????
C1 Signaux émis
20=1
21=2
22=4
23=8
0 1 2 3 4 5 6 7 8 9 10 11 12 13
Valeur de la position:
Proposez un solution pour éviter les erreurs de
transmission
a) Sortie codée en binaire naturel.
On ajoute une sortie supplémentaire au codeur
Comment doit-on l’utiliser?
Tant que cette sortie est vraie:
- les informations ne sont pas exploitables,
- il ne faut pas les lire.
Sortie de validation de
l’information!!!

28. 28
LES CODEURS DE POSITIONS
C LES CODEURS ABSOLUS
C1 Signaux émis

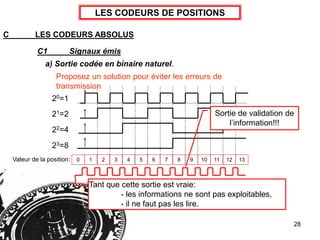

a) Sortie codée en binaire naturel.
20=1
21=2
22=4
23=8
0 1 2 3 4 5 6 7 8 9 10 11 12 13
Valeur de la position:
Proposez un solution pour éviter les erreurs de
transmission
On ajoute une sortie supplémentaire au codeur
Comment doit-on l’utiliser?
Tant que cette sortie est vraie:
- les informations ne sont pas exploitables,
- il ne faut pas les lire.
Sortie de validation de
l’information!!!

29. 29
LES CODEURS DE POSITIONS
C LES CODEURS ABSOLUS

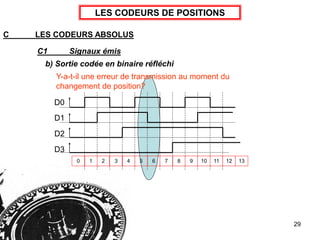

b) Sortie codée en ?????????????
C1 Signaux émis
0 1 2 3 4 5 6 7 8 9 10 11 12 13
b) Sortie codée en binaire réfléchi
Y-a-t-il une erreur de transmission au moment du
changement de position?
D0
D1
D2
D3

30. 30
LES CODEURS DE POSITIONS
C LES CODEURS ABSOLUS
C1 Signaux émis

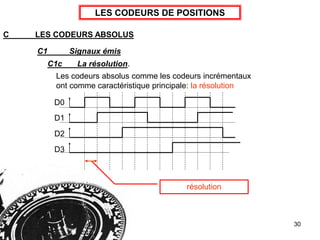

Les codeurs absolus comme les codeurs incrémentaux
ont comme caractéristique principale: la résolution
D0
D1
D2
D3
résolution

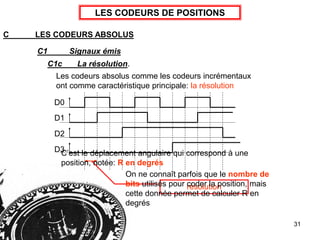

C1c La résolution.

31. 31
LES CODEURS DE POSITIONS
C LES CODEURS ABSOLUS
C1 Signaux émis
Les codeurs absolus comme les codeurs incrémentaux
ont comme caractéristique principale: la résolution
D0
D1
D2
D3
résolution

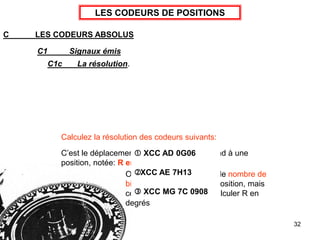

C1c La résolution.
C’est le déplacement angulaire qui correspond à une
position, notée: R en degrés
On ne connaît parfois que le nombre de
bits utilisés pour coder la position, mais
cette donnée permet de calculer R en
degrés

32. 32
LES CODEURS DE POSITIONS
C LES CODEURS ABSOLUS
C1 Signaux émis
C1c La résolution.
C’est le déplacement angulaire qui correspond à une
position, notée: R en degrés
On ne connaît parfois que le nombre de
bits utilisés pour coder la position, mais
cette donnée permet de calculer R en
degrés
Calculez la résolution des codeurs suivants:
 XCC AD 0G06
XCC AE 7H13
 XCC MG 7C 0908

33. 33
LES CODEURS DE POSITIONS
C LES CODEURS ABSOLUS
C1 Signaux émis
C1c La résolution.
Calculez la résolution d’un codeur utilisant 12 bits:

34. 34
LES CODEURS DE POSITIONS
C LES CODEURS ABSOLUS
C2 technologie de l’étage de sortie
Pour raccorder le codeur à un API il faut en connaître les
caractéristiques électriques de l’étage de sortie;
on retrouve les mêmes techniques vues avec le codeur
incrémental : NPN, PNP ou série, mais avec ce codeur il existe
aussi la version transmission en parallèle de la position.

35. 35
LES CODEURS DE POSITIONS
C LES CODEURS ABSOLUS
C3 rapidité
Pour chaque modèle le constructeur donne la vitesse maxi
de fonctionnement
on retrouve les mêmes problèmes déjà
vus avec le codeur incrémental :
 XCC AD 0G06
XCC AE 7H13
 XCC MG 7C 0908
Recherchez dans la doc vitesse maxi de fonctionnement
des codeurs suivants:

36. 36

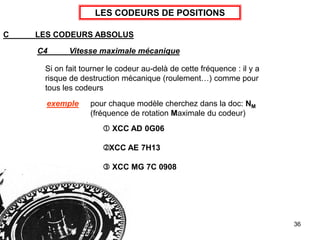

LES CODEURS DE POSITIONS
C LES CODEURS ABSOLUS
 XCC AD 0G06
XCC AE 7H13
 XCC MG 7C 0908
C4 Vitesse maximale mécanique
Si on fait tourner le codeur au-delà de cette fréquence : il y a
risque de destruction mécanique (roulement…) comme pour
tous les codeurs
exemple pour chaque modèle cherchez dans la doc: NM
(fréquence de rotation Maximale du codeur)
