cours_vocabulaire technique.ppt
- 1. C.i.2 - Levocabulaire technique Méplat Languette Lamage Gorge Fraisure Trou oblong Filetage Téton Évidemment Tenon Épaulement Taraudage Dégagement Semelle Congé Saignée Collet Rainure Chanfrein Queue- aronde Chambrage Perçage Bossage Nervure Arrondi Mortaise Arbre Moletage Alésage Ceci est l’aide du TP sur le vocabulaire technique. Zone active en vert Pour visionner le diaporama, Soit vous cliquez sur une forme . Soit vous parcourez page à page en utilisant les flèches gauche et droite du clavier numérique. Pour chaque fiche vous trouverez: -la désignation de la forme -une image ou un dessin -la définition de la forme. bossage

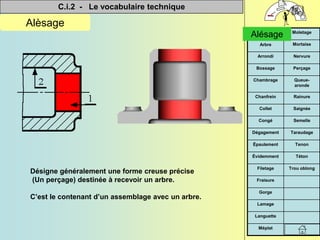

- 2. C.i.2 - Levocabulaire technique Méplat Languette Lamage Gorge Fraisure Trou oblong Filetage Téton Évidemment Tenon Épaulement Taraudage Dégagement Semelle Congé Saignée Collet Rainure Chanfrein Queue- aronde Chambrage Perçage Bossage Nervure Arrondi Mortaise Arbre Moletage Alésage Alèsage Désigne généralement une forme creuse précise (Un perçage) destinée à recevoir un arbre. C’est le contenant d’un assemblage avec un arbre. Alésage

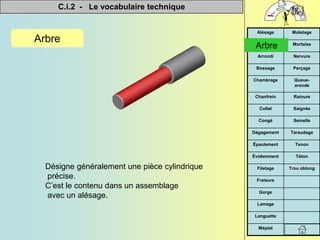

- 3. C.i.2 - Levocabulaire technique Méplat Languette Lamage Gorge Fraisure Trou oblong Filetage Téton Évidemment Tenon Épaulement Taraudage Dégagement Semelle Congé Saignée Collet Rainure Chanfrein Queue- aronde Chambrage Perçage Bossage Nervure Arrondi Mortaise Arbre Moletage Alésage Arbre Désigne généralement une pièce cylindrique précise. C’est le contenu dans un assemblage avec un alésage. Arbre

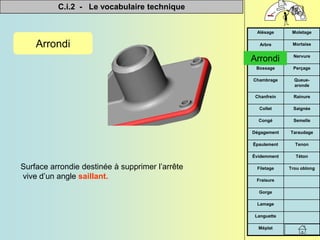

- 4. C.i.2 - Levocabulaire technique Méplat Languette Lamage Gorge Fraisure Trou oblong Filetage Téton Évidemment Tenon Épaulement Taraudage Dégagement Semelle Congé Saignée Collet Rainure Chanfrein Queue- aronde Chambrage Perçage Bossage Nervure Arrondi Mortaise Arbre Moletage Alésage Arrondi Surface arrondie destinée à supprimer l’arrête vive d’un angle saillant. Arrondi

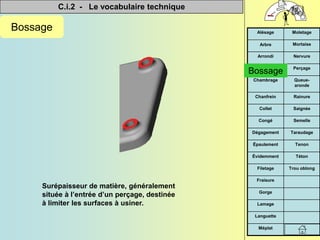

- 5. C.i.2 - Levocabulaire technique Méplat Languette Lamage Gorge Fraisure Trou oblong Filetage Téton Évidemment Tenon Épaulement Taraudage Dégagement Semelle Congé Saignée Collet Rainure Chanfrein Queue- aronde Chambrage Perçage Bossage Nervure Arrondi Mortaise Arbre Moletage Alésage Bossage Surépaisseur de matière, généralement située à l’entrée d’un perçage, destinée à limiter les surfaces à usiner. Bossage

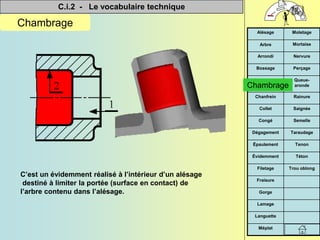

- 6. C.i.2 - Levocabulaire technique Méplat Languette Lamage Gorge Fraisure Trou oblong Filetage Téton Évidemment Tenon Épaulement Taraudage Dégagement Semelle Congé Saignée Collet Rainure Chanfrein Queue- aronde Chambrage Perçage Bossage Nervure Arrondi Mortaise Arbre Moletage Alésage Chambrage C’est un évidemment réalisé à l’intérieur d’un alésage destiné à limiter la portée (surface en contact) de l’arbre contenu dans l’alésage. Chambrage

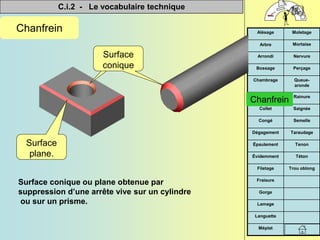

- 7. C.i.2 - Levocabulaire technique Méplat Languette Lamage Gorge Fraisure Trou oblong Filetage Téton Évidemment Tenon Épaulement Taraudage Dégagement Semelle Congé Saignée Collet Rainure Chanfrein Queue- aronde Chambrage Perçage Bossage Nervure Arrondi Mortaise Arbre Moletage Alésage Chanfrein Surface conique ou plane obtenue par suppression d’une arrête vive sur un cylindre ou sur un prisme. Surface conique Surface plane. Chanfrein

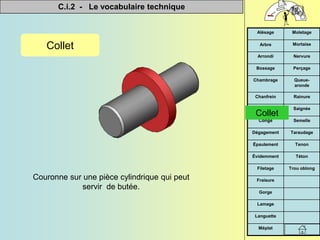

- 8. C.i.2 - Levocabulaire technique Méplat Languette Lamage Gorge Fraisure Trou oblong Filetage Téton Évidemment Tenon Épaulement Taraudage Dégagement Semelle Congé Saignée Collet Rainure Chanfrein Queue- aronde Chambrage Perçage Bossage Nervure Arrondi Mortaise Arbre Moletage Alésage Collet Couronne sur une pièce cylindrique qui peut servir de butée. Collet

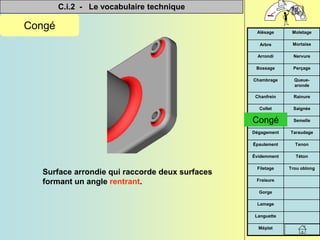

- 9. C.i.2 - Levocabulaire technique Méplat Languette Lamage Gorge Fraisure Trou oblong Filetage Téton Évidemment Tenon Épaulement Taraudage Dégagement Semelle Congé Saignée Collet Rainure Chanfrein Queue- aronde Chambrage Perçage Bossage Nervure Arrondi Mortaise Arbre Moletage Alésage Congé Surface arrondie qui raccorde deux surfaces formant un angle rentrant. Congé

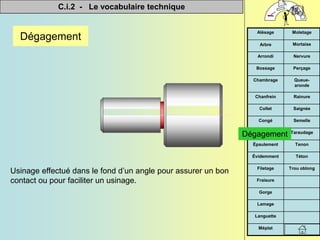

- 10. C.i.2 - Levocabulaire technique Méplat Languette Lamage Gorge Fraisure Trou oblong Filetage Téton Évidemment Tenon Épaulement Taraudage Dégagement Semelle Congé Saignée Collet Rainure Chanfrein Queue- aronde Chambrage Perçage Bossage Nervure Arrondi Mortaise Arbre Moletage Alésage Dégagement Usinage effectué dans le fond d’un angle pour assurer un bon contact ou pour faciliter un usinage. Dégagement

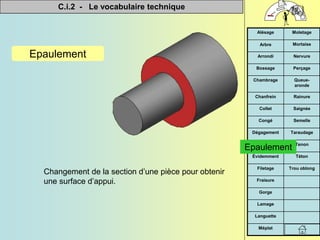

- 11. C.i.2 - Levocabulaire technique Méplat Languette Lamage Gorge Fraisure Trou oblong Filetage Téton Évidemment Tenon Épaulement Taraudage Dégagement Semelle Congé Saignée Collet Rainure Chanfrein Queue- aronde Chambrage Perçage Bossage Nervure Arrondi Mortaise Arbre Moletage Alésage Epaulement Changement de la section d’une pièce pour obtenir une surface d’appui. Epaulement

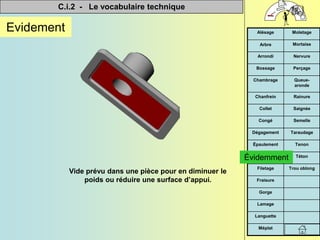

- 12. C.i.2 - Levocabulaire technique Méplat Languette Lamage Gorge Fraisure Trou oblong Filetage Téton Évidemment Tenon Épaulement Taraudage Dégagement Semelle Congé Saignée Collet Rainure Chanfrein Queue- aronde Chambrage Perçage Bossage Nervure Arrondi Mortaise Arbre Moletage Alésage Evidement Vide prévu dans une pièce pour en diminuer le poids ou réduire une surface d’appui. Évidemment

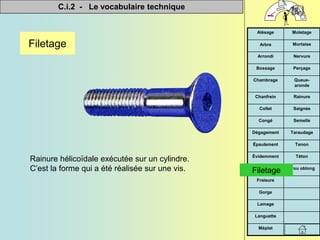

- 13. C.i.2 - Levocabulaire technique Méplat Languette Lamage Gorge Fraisure Trou oblong Filetage Téton Évidemment Tenon Épaulement Taraudage Dégagement Semelle Congé Saignée Collet Rainure Chanfrein Queue- aronde Chambrage Perçage Bossage Nervure Arrondi Mortaise Arbre Moletage Alésage Filetage Rainure hélicoïdale exécutée sur un cylindre. C’est la forme qui a été réalisée sur une vis. Filetage

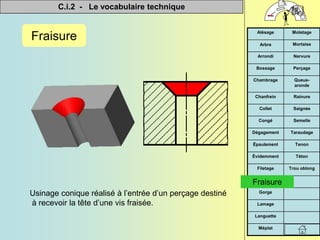

- 14. C.i.2 - Levocabulaire technique Méplat Languette Lamage Gorge Fraisure Trou oblong Filetage Téton Évidemment Tenon Épaulement Taraudage Dégagement Semelle Congé Saignée Collet Rainure Chanfrein Queue- aronde Chambrage Perçage Bossage Nervure Arrondi Mortaise Arbre Moletage Alésage Fraisure Usinage conique réalisé à l’entrée d’un perçage destiné à recevoir la tête d’une vis fraisée. Fraisure

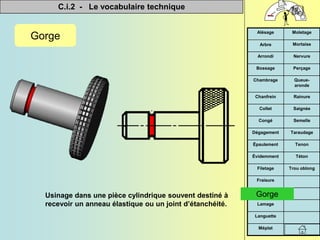

- 15. C.i.2 - Levocabulaire technique Méplat Languette Lamage Gorge Fraisure Trou oblong Filetage Téton Évidemment Tenon Épaulement Taraudage Dégagement Semelle Congé Saignée Collet Rainure Chanfrein Queue- aronde Chambrage Perçage Bossage Nervure Arrondi Mortaise Arbre Moletage Alésage Gorge Usinage dans une pièce cylindrique souvent destiné à recevoir un anneau élastique ou un joint d’étanchéité. Gorge

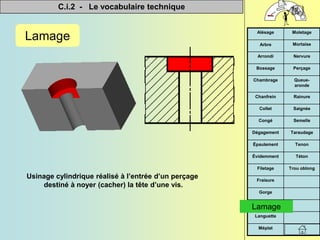

- 16. C.i.2 - Levocabulaire technique Méplat Languette Lamage Gorge Fraisure Trou oblong Filetage Téton Évidemment Tenon Épaulement Taraudage Dégagement Semelle Congé Saignée Collet Rainure Chanfrein Queue- aronde Chambrage Perçage Bossage Nervure Arrondi Mortaise Arbre Moletage Alésage Lamage Usinage cylindrique réalisé à l’entrée d’un perçage destiné à noyer (cacher) la tête d’une vis. Lamage

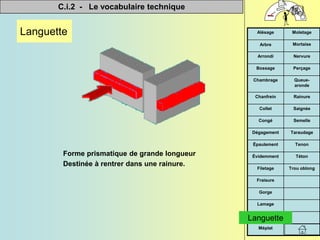

- 17. C.i.2 - Levocabulaire technique Méplat Languette Lamage Gorge Fraisure Trou oblong Filetage Téton Évidemment Tenon Épaulement Taraudage Dégagement Semelle Congé Saignée Collet Rainure Chanfrein Queue- aronde Chambrage Perçage Bossage Nervure Arrondi Mortaise Arbre Moletage Alésage Languette Forme prismatique de grande longueur Destinée à rentrer dans une rainure. Languette

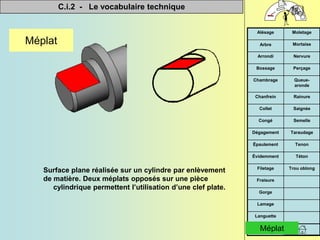

- 18. C.i.2 - Levocabulaire technique Méplat Languette Lamage Gorge Fraisure Trou oblong Filetage Téton Évidemment Tenon Épaulement Taraudage Dégagement Semelle Congé Saignée Collet Rainure Chanfrein Queue- aronde Chambrage Perçage Bossage Nervure Arrondi Mortaise Arbre Moletage Alésage Méplat Surface plane réalisée sur un cylindre par enlèvement de matière. Deux méplats opposés sur une pièce cylindrique permettent l’utilisation d’une clef plate. Méplat

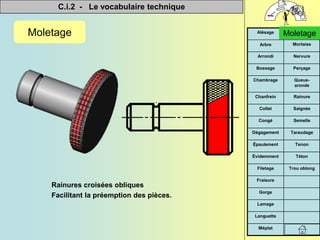

- 19. C.i.2 - Levocabulaire technique Méplat Languette Lamage Gorge Fraisure Trou oblong Filetage Téton Évidemment Tenon Épaulement Taraudage Dégagement Semelle Congé Saignée Collet Rainure Chanfrein Queue- aronde Chambrage Perçage Bossage Nervure Arrondi Mortaise Arbre Moletage Alésage Moletage Rainures croisées obliques Facilitant la préemption des pièces. Moletage

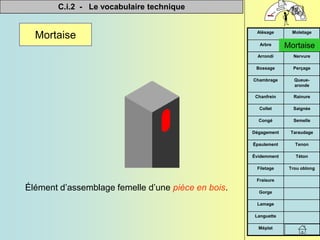

- 20. C.i.2 - Levocabulaire technique Méplat Languette Lamage Gorge Fraisure Trou oblong Filetage Téton Évidemment Tenon Épaulement Taraudage Dégagement Semelle Congé Saignée Collet Rainure Chanfrein Queue- aronde Chambrage Perçage Bossage Nervure Arrondi Mortaise Arbre Moletage Alésage Mortaise Élément d’assemblage femelle d’une pièce en bois. Mortaise
- 21. C.i.2 - Levocabulaire technique Méplat Languette Lamage Gorge Fraisure Trou oblong Filetage Téton Évidemment Tenon Épaulement Taraudage Dégagement Semelle Congé Saignée Collet Rainure Chanfrein Queue- aronde Chambrage Perçage Bossage Nervure Arrondi Mortaise Arbre Moletage Alésage Nervure Partie de faible épaisseur destinée à augmenter la rigidité d’une pièce. Nervure

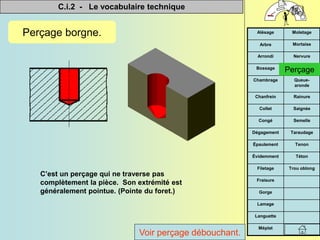

- 22. C.i.2 - Levocabulaire technique Méplat Languette Lamage Gorge Fraisure Trou oblong Filetage Téton Évidemment Tenon Épaulement Taraudage Dégagement Semelle Congé Saignée Collet Rainure Chanfrein Queue- aronde Chambrage Perçage Bossage Nervure Arrondi Mortaise Arbre Moletage Alésage Perçage borgne. C’est un perçage qui ne traverse pas complètement la pièce. Son extrémité est généralement pointue. (Pointe du foret.) Perçage Voir perçage débouchant.

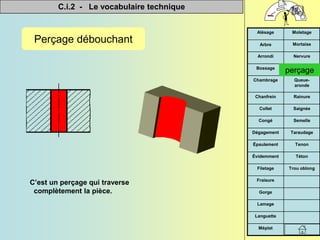

- 23. C.i.2 - Levocabulaire technique Méplat Languette Lamage Gorge Fraisure Trou oblong Filetage Téton Évidemment Tenon Épaulement Taraudage Dégagement Semelle Congé Saignée Collet Rainure Chanfrein Queue- aronde Chambrage Perçage Bossage Nervure Arrondi Mortaise Arbre Moletage Alésage Perçage débouchant C’est un perçage qui traverse complètement la pièce. perçage

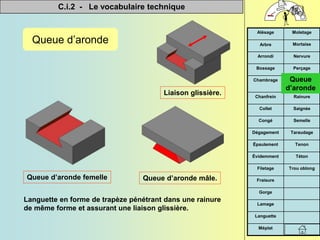

- 24. C.i.2 - Levocabulaire technique Méplat Languette Lamage Gorge Fraisure Trou oblong Filetage Téton Évidemment Tenon Épaulement Taraudage Dégagement Semelle Congé Saignée Collet Rainure Chanfrein Queue- aronde Chambrage Perçage Bossage Nervure Arrondi Mortaise Arbre Moletage Alésage Queue d’aronde Queue d’aronde femelle Queue d’aronde mâle. Languette en forme de trapèze pénétrant dans une rainure de même forme et assurant une liaison glissière. Liaison glissière. Queue d’aronde

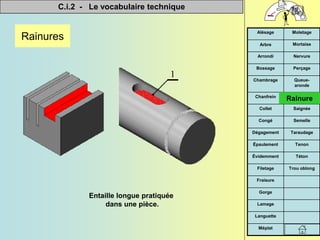

- 25. C.i.2 - Levocabulaire technique Méplat Languette Lamage Gorge Fraisure Trou oblong Filetage Téton Évidemment Tenon Épaulement Taraudage Dégagement Semelle Congé Saignée Collet Rainure Chanfrein Queue- aronde Chambrage Perçage Bossage Nervure Arrondi Mortaise Arbre Moletage Alésage Rainures Entaille longue pratiquée dans une pièce. Rainure

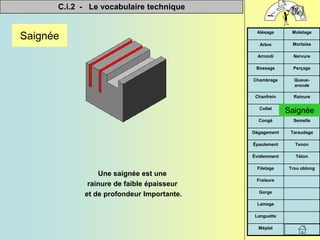

- 26. C.i.2 - Levocabulaire technique Méplat Languette Lamage Gorge Fraisure Trou oblong Filetage Téton Évidemment Tenon Épaulement Taraudage Dégagement Semelle Congé Saignée Collet Rainure Chanfrein Queue- aronde Chambrage Perçage Bossage Nervure Arrondi Mortaise Arbre Moletage Alésage Saignée Une saignée est une rainure de faible épaisseur et de profondeur Importante. Saignée

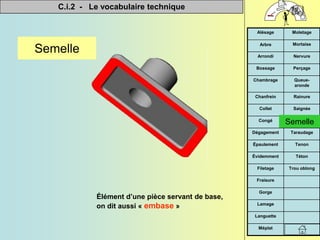

- 27. C.i.2 - Levocabulaire technique Méplat Languette Lamage Gorge Fraisure Trou oblong Filetage Téton Évidemment Tenon Épaulement Taraudage Dégagement Semelle Congé Saignée Collet Rainure Chanfrein Queue- aronde Chambrage Perçage Bossage Nervure Arrondi Mortaise Arbre Moletage Alésage Semelle Élément d’une pièce servant de base, on dit aussi « embase » Semelle

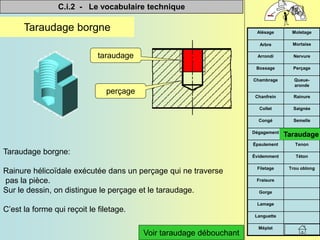

- 28. C.i.2 - Levocabulaire technique Méplat Languette Lamage Gorge Fraisure Trou oblong Filetage Téton Évidemment Tenon Épaulement Taraudage Dégagement Semelle Congé Saignée Collet Rainure Chanfrein Queue- aronde Chambrage Perçage Bossage Nervure Arrondi Mortaise Arbre Moletage Alésage Taraudage borgne Taraudage borgne: Rainure hélicoïdale exécutée dans un perçage qui ne traverse pas la pièce. Sur le dessin, on distingue le perçage et le taraudage. C’est la forme qui reçoit le filetage. taraudage perçage Taraudage Voir taraudage débouchant

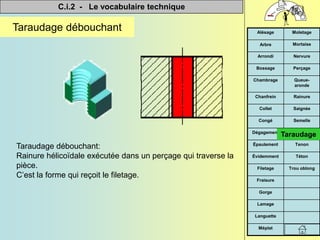

- 29. C.i.2 - Levocabulaire technique Méplat Languette Lamage Gorge Fraisure Trou oblong Filetage Téton Évidemment Tenon Épaulement Taraudage Dégagement Semelle Congé Saignée Collet Rainure Chanfrein Queue- aronde Chambrage Perçage Bossage Nervure Arrondi Mortaise Arbre Moletage Alésage Taraudage débouchant Taraudage débouchant: Rainure hélicoïdale exécutée dans un perçage qui traverse la pièce. C’est la forme qui reçoit le filetage. Taraudage

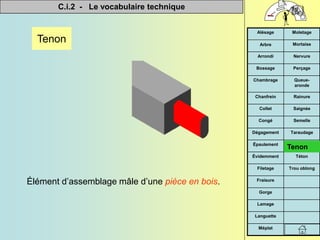

- 30. C.i.2 - Levocabulaire technique Méplat Languette Lamage Gorge Fraisure Trou oblong Filetage Téton Évidemment Tenon Épaulement Taraudage Dégagement Semelle Congé Saignée Collet Rainure Chanfrein Queue- aronde Chambrage Perçage Bossage Nervure Arrondi Mortaise Arbre Moletage Alésage Tenon Élément d’assemblage mâle d’une pièce en bois. Tenon

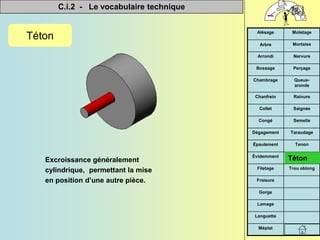

- 31. C.i.2 - Levocabulaire technique Méplat Languette Lamage Gorge Fraisure Trou oblong Filetage Téton Évidemment Tenon Épaulement Taraudage Dégagement Semelle Congé Saignée Collet Rainure Chanfrein Queue- aronde Chambrage Perçage Bossage Nervure Arrondi Mortaise Arbre Moletage Alésage Téton Excroissance généralement cylindrique, permettant la mise en position d’une autre pièce. Téton

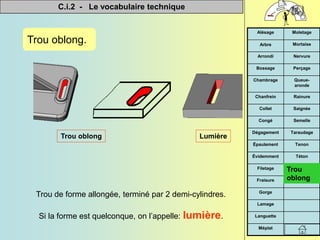

- 32. C.i.2 - Levocabulaire technique Méplat Languette Lamage Gorge Fraisure Trou oblong Filetage Téton Évidemment Tenon Épaulement Taraudage Dégagement Semelle Congé Saignée Collet Rainure Chanfrein Queue- aronde Chambrage Perçage Bossage Nervure Arrondi Mortaise Arbre Moletage Alésage Trou oblong. Trou de forme allongée, terminé par 2 demi-cylindres. Si la forme est quelconque, on l’appelle: lumière. Lumière Trou oblong Trou oblong
