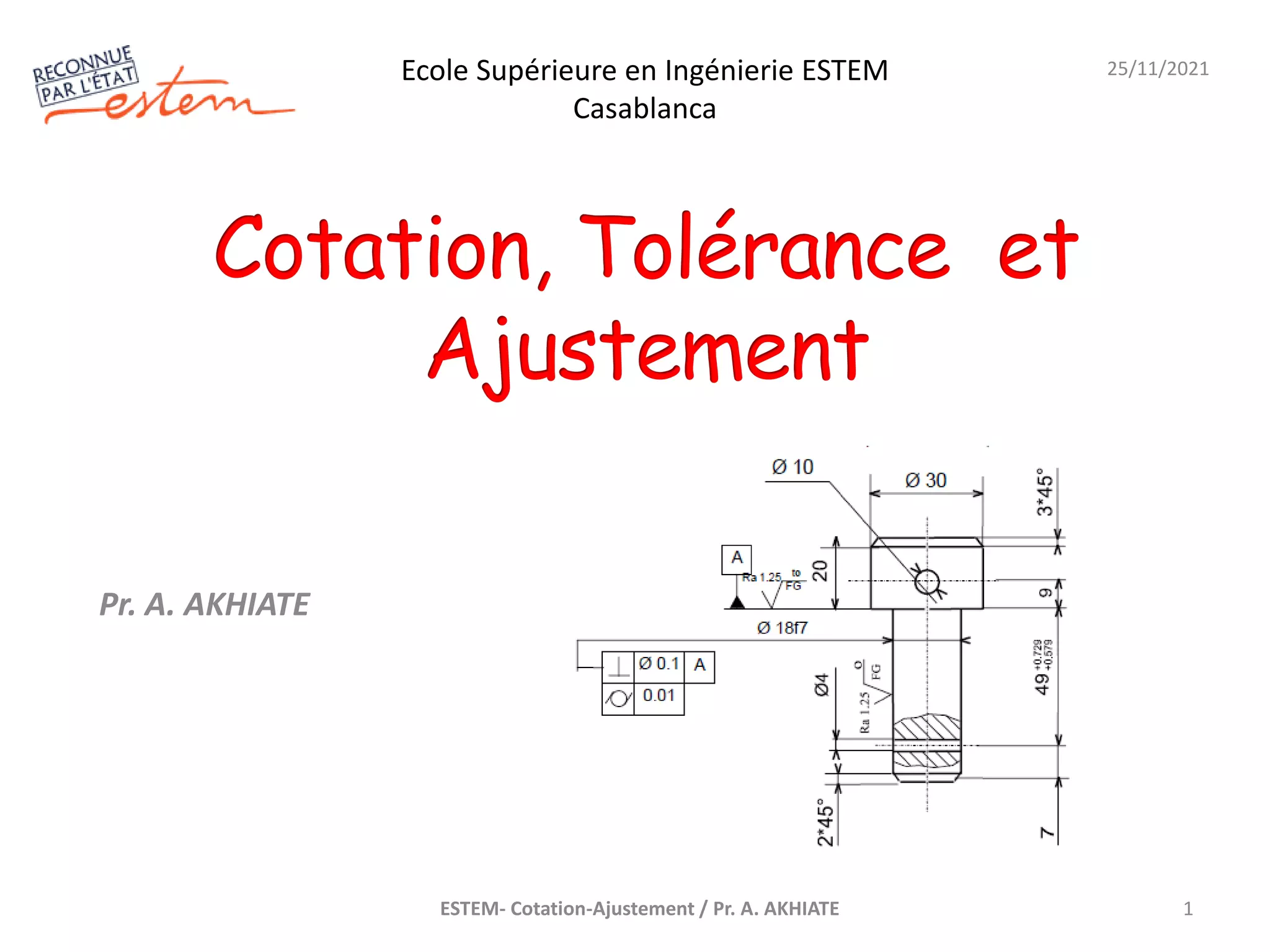

Le document présente les principes de la cotation et de l'ajustement en ingénierie, en soulignant l'importance des tolérances de dimension et de forme. Les définitions clés incluent la cote nominale, les cotes maximales et minimales, ainsi que les normes de représentation graphique pour assurer la précision des pièces. En outre, il aborde les tolérances géométriques qui limitent les écarts par rapport aux dimensions théoriques sans tenir compte des dimensions elles-mêmes.

1. Pr. A. AKHIATE
25/11/2021
ESTEM- Cotation-Ajustement / Pr. A. AKHIATE
Ecole Supérieure en Ingénierie ESTEM
Casablanca
1

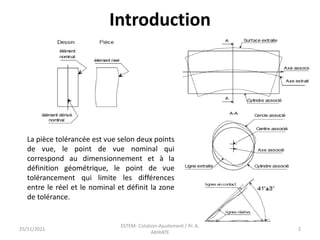

2. Introduction
25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
2
La pièce tolérancée est vue selon deux points
de vue, le point de vue nominal qui
correspond au dimensionnement et à la
définition géométrique, le point de vue
tolérancement qui limite les différences
entre le réel et le nominal et définit la zone
de tolérance.

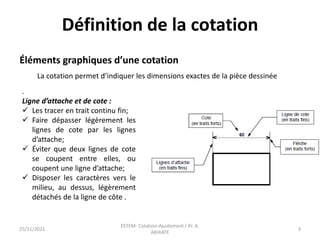

3. Définition de la cotation
.
Ligne d’attache et de cote :
 Les tracer en trait continu fin;
 Faire dépasser légèrement les
lignes de cote par les lignes
d’attache;
 Éviter que deux lignes de cote
se coupent entre elles, ou
coupent une ligne d’attache;
 Disposer les caractères vers le
milieu, au dessus, légèrement
détachés de la ligne de côte .
Éléments graphiques d’une cotation
La cotation permet d’indiquer les dimensions exactes de la pièce dessinée
25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
3

4. Les lignes d’attaches passant par l’intersection des lignes d’épures (ou de
construction) doivent être prolongées légèrement au-delà du point du
concours.
Les lignes d’attache doivent être tracées perpendiculairement à l’élément à
coter; toutefois en cas de nécessité elles peuvent être tracées obliquement
mais parallèles entre elles.
Si un élément est représenté en vue interrompue les lignes de cote le
concernant ne sont pas interrompues.
Les lignes d’attaches et les lignes de cote sont tracées en traits continus fins.
La ligne de cote dimensionnelle est tracée parallèlement à la ligne de
dimension à coter.
Les lignes d’attache sont parallèles entre elles.
Les lignes d’attaches doivent dépasser légèrement la ligne de cote.
Règles générales
25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
4

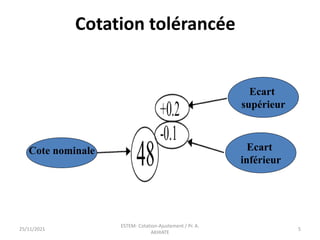

5. Cotation tolérancée
Ecart
supérieur
Ecart
inférieur
Cote nominale
25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
5

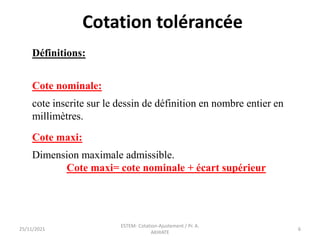

6. Cotation tolérancée
Définitions:
Cote nominale:
cote inscrite sur le dessin de définition en nombre entier en
millimètres.
Cote maxi:
Dimension maximale admissible.
Cote maxi= cote nominale + écart supérieur
25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
6

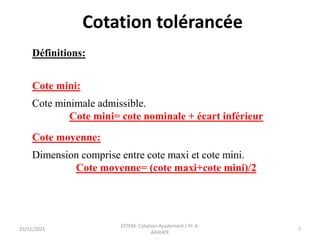

7. Définitions:
Cote mini:
Cote minimale admissible.
Cote mini= cote nominale + écart inférieur
Cote moyenne:
Dimension comprise entre cote maxi et cote mini.
Cote moyenne= (cote maxi+cote mini)/2
Cotation tolérancée
25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
7

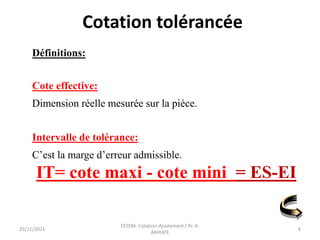

8. Définitions:
Cote effective:
Dimension réelle mesurée sur la pièce.
Intervalle de tolérance:
C’est la marge d’erreur admissible.
IT= cote maxi - cote mini = ES-EI
Cotation tolérancée
25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
8

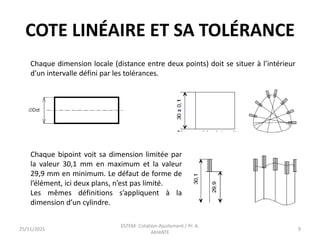

9. COTE LINÉAIRE ET SA TOLÉRANCE
Chaque dimension locale (distance entre deux points) doit se situer à l’intérieur
d’un intervalle défini par les tolérances.
Chaque bipoint voit sa dimension limitée par
la valeur 30,1 mm en maximum et la valeur
29,9 mm en minimum. Le défaut de forme de
l’élément, ici deux plans, n’est pas limité.
Les mêmes définitions s’appliquent à la
dimension d’un cylindre.
25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
9

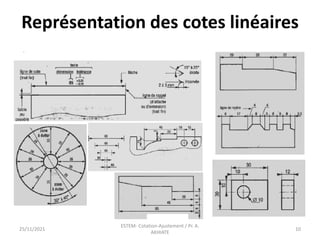

10. Représentation des cotes linéaires
25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
10

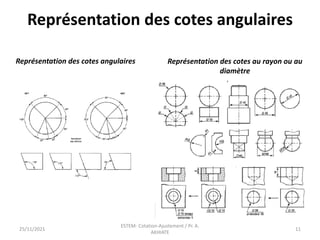

11. Représentation des cotes angulaires
25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
11
Représentation des cotes angulaires Représentation des cotes au rayon ou au
diamètre

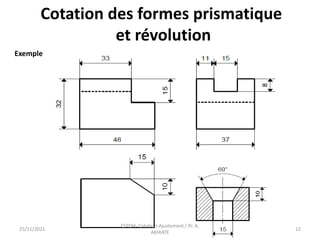

12. Cotation des formes prismatique
et révolution
25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
12
Exemple

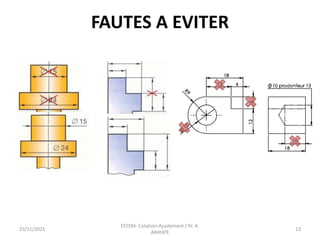

13. FAUTES A EVITER
25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
13

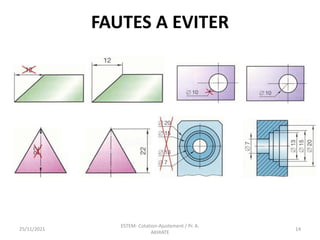

14. FAUTES A EVITER
25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
14

15. ETATS DE SURFACE
25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
15

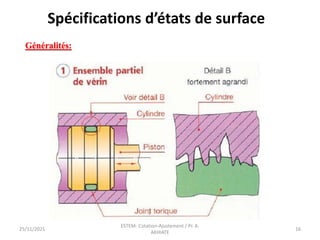

16. Spécifications d’états de surface
Généralités:
25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
16

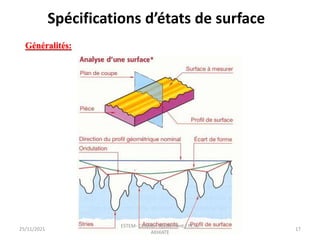

17. 25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
17
Généralités:
Spécifications d’états de surface

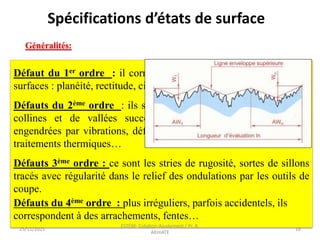

18. Défaut du 1er ordre : il correspond aux défauts géométriques des
surfaces : planéité, rectitude, circularité…
Défauts du 2ème ordre : ils sont relatifs aux ondulations, sortes de
collines et de vallées successives, inscrites dans le profil et
engendrées par vibrations, déformation des machines, broutements,
traitements thermiques…
Défauts 3ème ordre : ce sont les stries de rugosité, sortes de sillons
tracés avec régularité dans le relief des ondulations par les outils de
coupe.
Défauts du 4ème ordre : plus irréguliers, parfois accidentels, ils
correspondent à des arrachements, fentes…
25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
18
Généralités:
Spécifications d’états de surface

19. Ligne enveloppe supérieure LES : c’est l’ensemble des segments
de droite qui joignent les points les plus hauts des saillies locales du
profil.
25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
19
Généralités:
Spécifications d’états de surface

20.  Ligne moyenne ou ligne des moindres carrés : cette ligne est
une droite ayant la direction du profil sur chaque longueur de
base. Elle est définie telle que la somme des aires (entre profil et
ligne) au dessus de la ligne moyenne soit égale à la somme des
aires en dessous de cette ligne.
25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
20
Généralités:
Spécifications d’états de surface

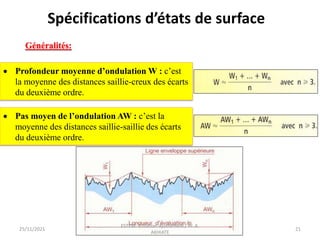

21.  Profondeur moyenne d’ondulation W : c’est
la moyenne des distances saillie-creux des écarts
du deuxième ordre.
 Pas moyen de l’ondulation AW : c’est la
moyenne des distances saillie-saillie des écarts
du deuxième ordre.
25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
21
Généralités:
Spécifications d’états de surface

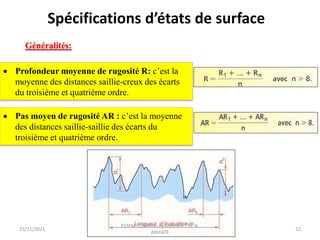

22.  Profondeur moyenne de rugosité R: c’est la
moyenne des distances saillie-creux des écarts
du troisième et quatrième ordre.
 Pas moyen de rugosité AR : c’est la moyenne
des distances saillie-saillie des écarts du
troisième et quatrième ordre.
25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
22
Généralités:
Spécifications d’états de surface

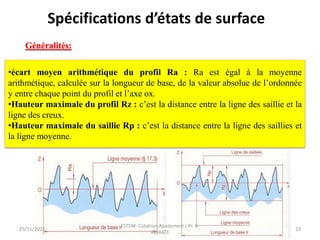

23. •écart moyen arithmétique du profil Ra : Ra est égal à la moyenne
arithmétique, calculée sur la longueur de base, de la valeur absolue de l’ordonnée
y entre chaque point du profil et l’axe ox.
•Hauteur maximale du profil Rz : c’est la distance entre la ligne des saillie et la
ligne des creux.
•Hauteur maximale du saillie Rp : c’est la distance entre la ligne des saillies et
la ligne moyenne.
25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
23
Généralités:
Spécifications d’états de surface

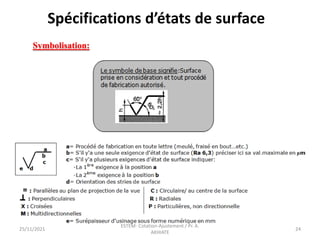

24. Symbolisation:
25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
24
Spécifications d’états de surface

25. 25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
25
Spécifications d’états de surface

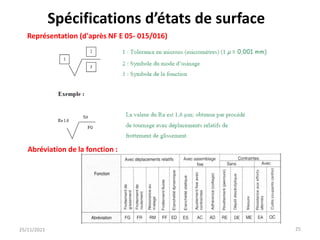

Représentation (d'après NF E 05- 015/016)
Abréviation de la fonction :

26. 25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
26

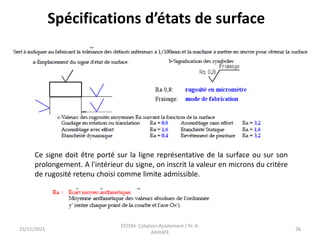

Ce signe doit être porté sur la ligne représentative de la surface ou sur son
prolongement. A l'intérieur du signe, on inscrit la valeur en microns du critère
de rugosité retenu choisi comme limite admissible.
Spécifications d’états de surface

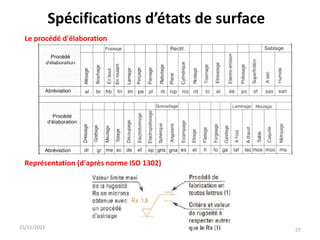

27. 25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
27
Spécifications d’états de surface
Le procédé d'élaboration
Représentation (d'après norme ISO 1302)

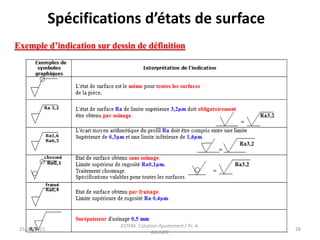

28. Exemple d’indication sur dessin de définition
25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
28
Spécifications d’états de surface

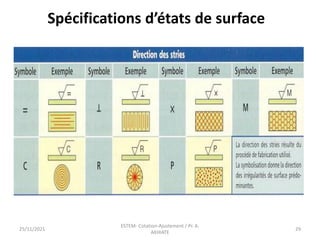

29. 25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
29

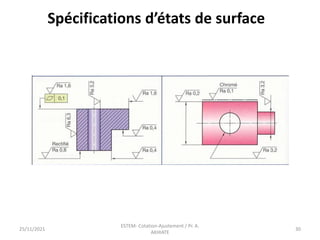

Spécifications d’états de surface

30. 25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
30
Spécifications d’états de surface

31. AJUSTEMENTS
25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
31

32. Définitions
Un ajustement est un jeu ou serrage
entre deux pièces devant s’assembler.
La tolérance est la variation
dimensionnelle admissible pour l’une
des pièces.
Il s’applique essentiellement aux
assemblages entre arbres et alésages.
Les pièces sont considérées comme
étant lisses.
L’ajustement est désigné par un ensemble de caractères (52H7/g6)
définissant
 la dimension nominale : 52
 le symbole de classe de tolérance de l’alésage : H7
 le symbole de classe de tolérance de l’arbre : g6
25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
32

33. 25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
33

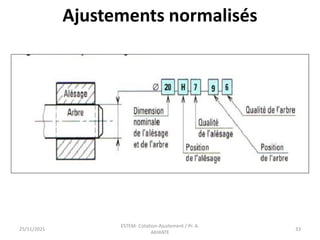

Ajustements normalisés

34. 25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
34
Ajustements normalisés

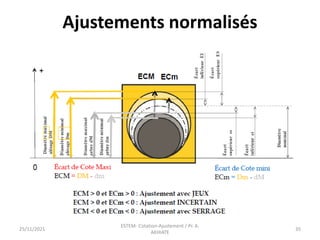

35. Ajustements normalisés
25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
35

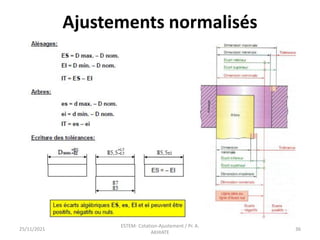

36. Ajustements normalisés
25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
36

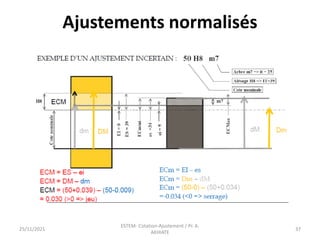

37. 25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
37
Ajustements normalisés

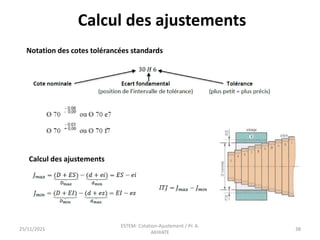

38. Calcul des ajustements
25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
38
Notation des cotes tolérancées standards
Calcul des ajustements

39. 25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
39

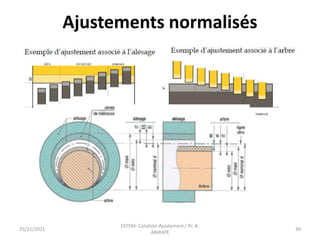

Ajustements normalisés

40. 25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
40
Ajustements normalisés

41. 25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
41
Ajustements normalisés

42. 25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
42
Ajustements normalisés

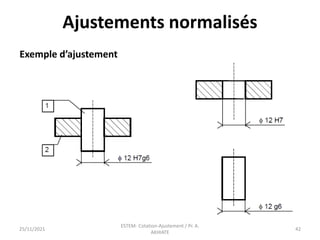

Exemple d’ajustement

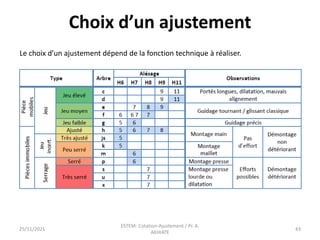

43. Choix d’un ajustement
25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
43
Le choix d’un ajustement dépend de la fonction technique à réaliser.

44. 25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
44
Ajustements normalisés

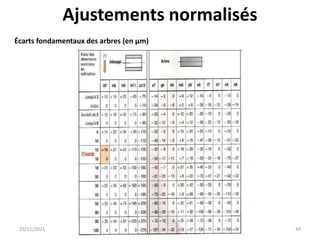

Écarts fondamentaux des arbres (en μm)

45. 25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
45

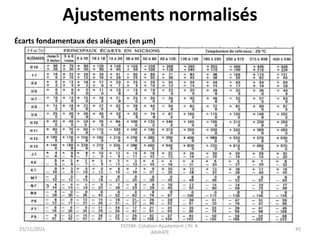

Écarts fondamentaux des alésages (en μm)
Ajustements normalisés

46. 25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
46
Ajustements normalisés
Exemple

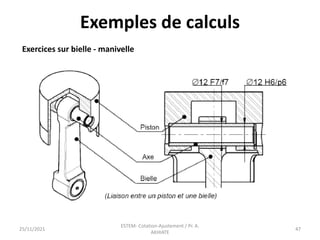

47. Exemples de calculs
25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
47
Exercices sur bielle - manivelle

48. Tolérances géométriques
25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
48

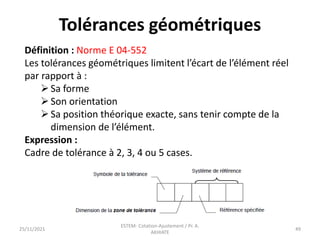

49. Tolérances géométriques
Définition : Norme E 04-552
Les tolérances géométriques limitent l’écart de l’élément réel
par rapport à :
Sa forme
Son orientation
Sa position théorique exacte, sans tenir compte de la
dimension de l’élément.
Expression :
Cadre de tolérance à 2, 3, 4 ou 5 cases.
25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
49

50. Écritures des références
1) Référence simple
élément géométrique spécifié à partir d’un
seul élément.
2) Référence commune
élément géométrique spécifié à partir de
plusieurs éléments de la pièce.
3) Système de référence
ensemble de plusieurs éléments
géométriques en position théorique exacte,
auxquels se rapporte un élément tolérancé.
25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
50

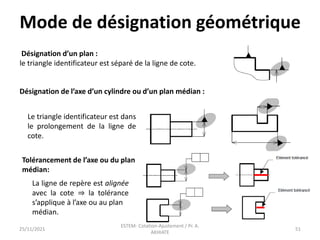

51. Mode de désignation géométrique
25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
51
Désignation d’un plan :
le triangle identificateur est séparé de la ligne de cote.
Le triangle identificateur est dans
le prolongement de la ligne de
cote.
Désignation de l’axe d’un cylindre ou d’un plan médian :
Tolérancement de l’axe ou du plan
médian:
La ligne de repère est alignée
avec la cote ⇒ la tolérance
s’applique à l’axe ou au plan
médian.

52. Écritures des références
1) Exemple de référence commune 2) Exemple de système de référence
25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE 52

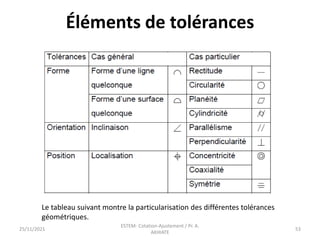

53. Éléments de tolérances
Le tableau suivant montre la particularisation des différentes tolérances
géométriques.
25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
53

54. Les tolérances de forme

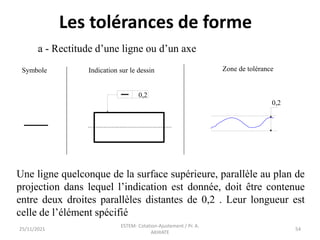

a - Rectitude d’une ligne ou d’un axe
Symbole Indication sur le dessin Zone de tolérance
0,2
0,2
Une ligne quelconque de la surface supérieure, parallèle au plan de
projection dans lequel l’indication est donnée, doit être contenue
entre deux droites parallèles distantes de 0,2 . Leur longueur est
celle de l’élément spécifié
25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
54

55. b - Circularité d’un disque, d’un cône, d’un cylindre…
Symbole Indication sur le dessin Zone de tolérance
Le pourtour de chaque section droite du cylindre doit être compris
entre deux cercles concentriques distants de 0,2
0,2
0,2
25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
55
Les tolérances de forme

56. c - Planéité d’une surface
Symbole Indication sur le dessin Zone de tolérance
La zone de tolérance est limitée par deux plans parallèles distants
de 0,2 dont l’étendue est celle de l’élément spécifié.
Tous les points de la surface spécifiée doivent se trouver dans la
zone de tolérance.
0,2 0,2
25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
56
Les tolérances de forme

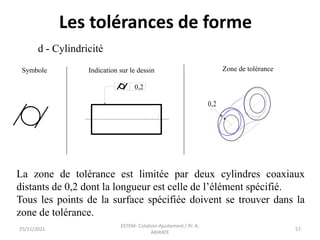

57. d - Cylindricité
Symbole Indication sur le dessin Zone de tolérance
La zone de tolérance est limitée par deux cylindres coaxiaux
distants de 0,2 dont la longueur est celle de l’élément spécifié.
Tous les points de la surface spécifiée doivent se trouver dans la
zone de tolérance.
0,2
0,2
25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
57
Les tolérances de forme

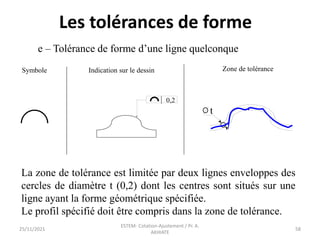

58. e – Tolérance de forme d’une ligne quelconque
Symbole Indication sur le dessin Zone de tolérance
t
La zone de tolérance est limitée par deux lignes enveloppes des
cercles de diamètre t (0,2) dont les centres sont situés sur une
ligne ayant la forme géométrique spécifiée.
Le profil spécifié doit être compris dans la zone de tolérance.
0,2
25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
58
Les tolérances de forme

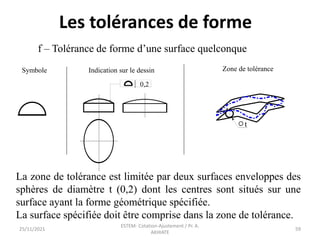

59. f – Tolérance de forme d’une surface quelconque
Symbole Indication sur le dessin Zone de tolérance
0,2
t
La zone de tolérance est limitée par deux surfaces enveloppes des
sphères de diamètre t (0,2) dont les centres sont situés sur une
surface ayant la forme géométrique spécifiée.
La surface spécifiée doit être comprise dans la zone de tolérance.
25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
59
Les tolérances de forme

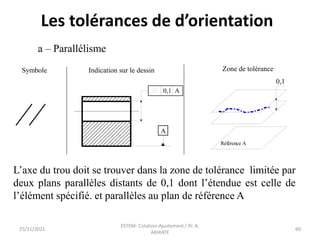

60. a – Parallélisme
Symbole Indication sur le dessin Zone de tolérance
0,1 A
A
0,1
Référence A
L’axe du trou doit se trouver dans la zone de tolérance limitée par
deux plans parallèles distants de 0,1 dont l’étendue est celle de
l’élément spécifié. et parallèles au plan de référence A
25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
60
Les tolérances de d’orientation

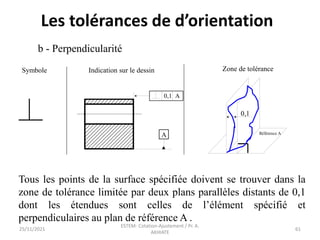

61. b - Perpendicularité
Symbole Indication sur le dessin Zone de tolérance
0,1 A
A
0,1
Référence A
Tous les points de la surface spécifiée doivent se trouver dans la
zone de tolérance limitée par deux plans parallèles distants de 0,1
dont les étendues sont celles de l’élément spécifié et
perpendiculaires au plan de référence A .
25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
61
Les tolérances de d’orientation

62. 0,1
Référence A
75°

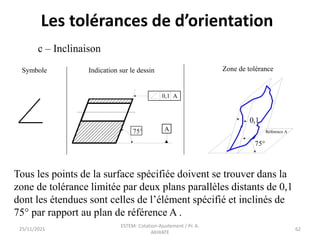

c – Inclinaison
Symbole Indication sur le dessin Zone de tolérance
0,1 A
A
75°
Tous les points de la surface spécifiée doivent se trouver dans la
zone de tolérance limitée par deux plans parallèles distants de 0,1
dont les étendues sont celles de l’élément spécifié et inclinés de
75° par rapport au plan de référence A .
25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
62
Les tolérances de d’orientation

63. a – Localisation
Symbole Indication sur le dessin Zone de tolérance
0,1 A
A
24
0,1
Référence A
24
L’axe du trou doit être compris entre deux plans parallèles distants
de 0,1 dont l’étendue est celle de l’élément spécifié et
symétriquement disposés par rapport à la position exacte du plan
spécifié par rapport à la surface de référence.
25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
63
Les tolérances de position

64. b – Concentricité
Symbole Indication sur le dessin Zone de tolérance
A
0,1 A
0,1
Le centre du cercle dont la cote est reliée au cadre de tolérance doit
être compris dans un cercle de diamètre 0,1 concentrique au centre
de référence A
25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
64
Les tolérances de position

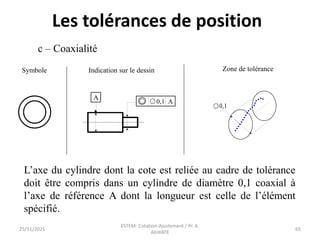

65. c – Coaxialité
Symbole Indication sur le dessin Zone de tolérance
A
0,1 A
0,1
L’axe du cylindre dont la cote est reliée au cadre de tolérance
doit être compris dans un cylindre de diamètre 0,1 coaxial à
l’axe de référence A dont la longueur est celle de l’élément
spécifié.
25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
65
Les tolérances de position

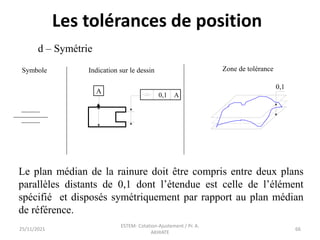

66. d – Symétrie
Symbole Indication sur le dessin Zone de tolérance
A
0,1 A
0,1
Le plan médian de la rainure doit être compris entre deux plans
parallèles distants de 0,1 dont l’étendue est celle de l’élément
spécifié et disposés symétriquement par rapport au plan médian
de référence.
25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
66
Les tolérances de position

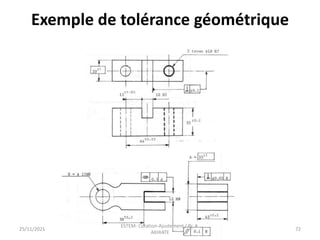

67. Exemple de tolérance géométrique
25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
72

68. 25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
73

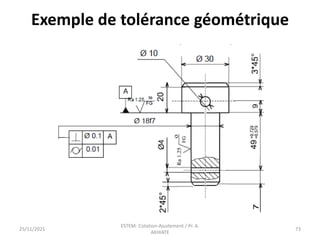

Exemple de tolérance géométrique

69. 25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
74
La cotation fonctionnelle

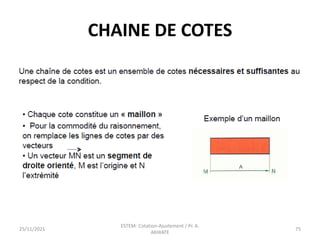

70. CHAINE DE COTES
25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
75

71. 25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
76

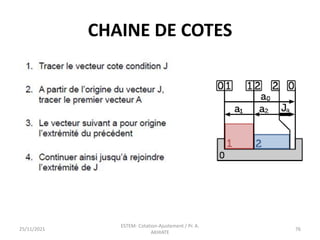

CHAINE DE COTES

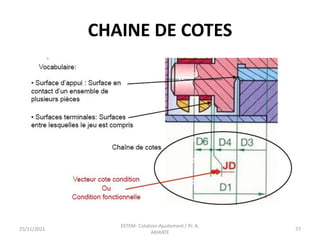

72. 25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
77
CHAINE DE COTES

73. 25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
78

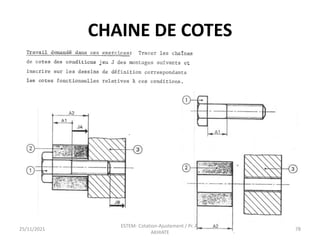

CHAINE DE COTES

74. CHAINE DE COTES
25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
79

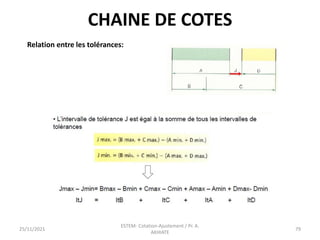

Relation entre les tolérances:

75. 25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
80
CHAINE DE COTES
Exercice 1:

76. 25/11/2021
ESTEM- Cotation-Ajustement / Pr. A.
AKHIATE
81

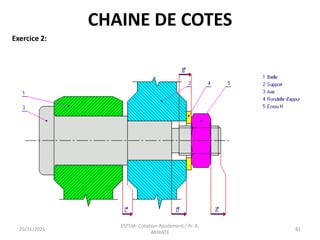

CHAINE DE COTES
Exercice 2:
