Le document traite des différentes liaisons dans les procédés de fabrication, détaillant leur symbolisation géométrique et technologique. Il aborde cinq types de liaisons symbolisant l'élimination de divers degrés de liberté. Chaque type de liaison est décrit avec ses applications pratiques dans la mise en position sur des surfaces brutes ou usinées.

1. -1-
L’ISOSTATISME
SYMBOLISATION
TECHNOLOGIQUE
Les procédés et processus de fabrication
Décodage des documents de fabrication

2. -2-

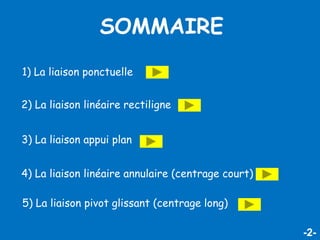

SOMMAIRE
1) La liaison ponctuelle
2) La liaison linéaire rectiligne
3) La liaison appui plan
4) La liaison linéaire annulaire (centrage court)
5) La liaison pivot glissant (centrage long)

3. -3-

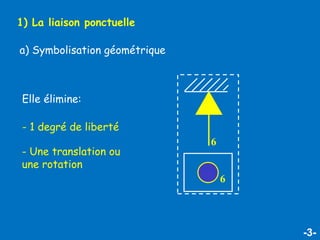

1) La liaison ponctuelle
a) Symbolisation géométrique
Elle élimine:
- 1 degré de liberté
- Une translation ou
une rotation
6
6

4. -4-

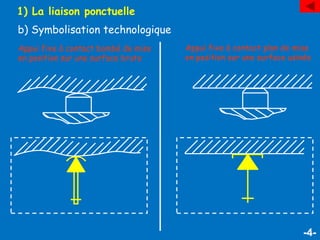

1) La liaison ponctuelle
b) Symbolisation technologique
Appui fixe à contact bombé de mise
en position sur une surface brute
Appui fixe à contact plan de mise
en position sur une surface usinée

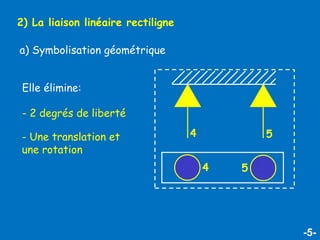

5. -5-
2) La liaison linéaire rectiligne
a) Symbolisation géométrique
Elle élimine:
- 2 degrés de liberté
- Une translation et
une rotation
4
4 5
5

6. -6-

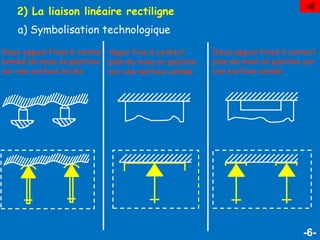

2) La liaison linéaire rectiligne
a) Symbolisation technologique
Deux appuis fixes à contact
bombé de mise en position
sur une surface brute
Appui fixe à contact
plan de mise en position
sur une surface usinée
Deux appuis fixes à contact
plan de mise en position sur
une surface usinée

7. -7-

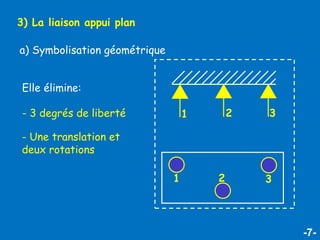

3) La liaison appui plan
a) Symbolisation géométrique
Elle élimine:
- 3 degrés de liberté
- Une translation et
deux rotations
1 3
2
1 2 3

8. -8-

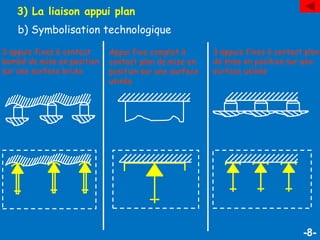

3) La liaison appui plan
b) Symbolisation technologique
3 appuis fixes à contact
bombé de mise en position
sur une surface brute
Appui fixe complet à
contact plan de mise en
position sur une surface
usinée
3 appuis fixes à contact plan
de mise en position sur une
surface usinée

9. -9-
4) La liaison centrage court( linéaire annulaire)
a) Symbolisation géométrique
Elle élimine:
- 2 degrés de liberté
- Deux translations
5
4
5
4

10. -10-

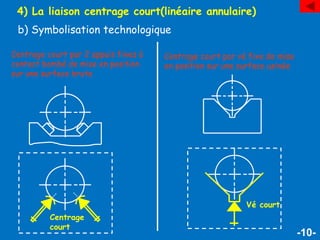

4) La liaison centrage court(linéaire annulaire)
b) Symbolisation technologique
Centrage court par 2 appuis fixes à
contact bombé de mise en position
sur une surface brute
Centrage court par vé fixe de mise
en position sur une surface usinée
Centrage
court
Vé court

11. -11-

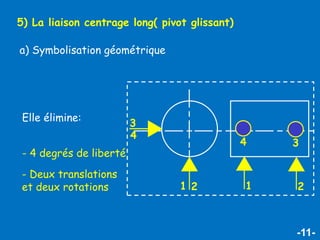

5) La liaison centrage long( pivot glissant)
a) Symbolisation géométrique
Elle élimine:
- 4 degrés de liberté
- Deux translations
et deux rotations 2
3
4
1
2
1
3
4

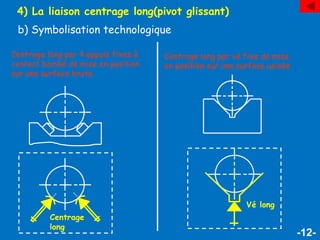

12. -12-
4) La liaison centrage long(pivot glissant)
b) Symbolisation technologique
Centrage long par 4 appuis fixes à
contact bombé de mise en position
sur une surface brute
Centrage long par vé fixe de mise
en position sur une surface usinée
Centrage
long
Vé long
