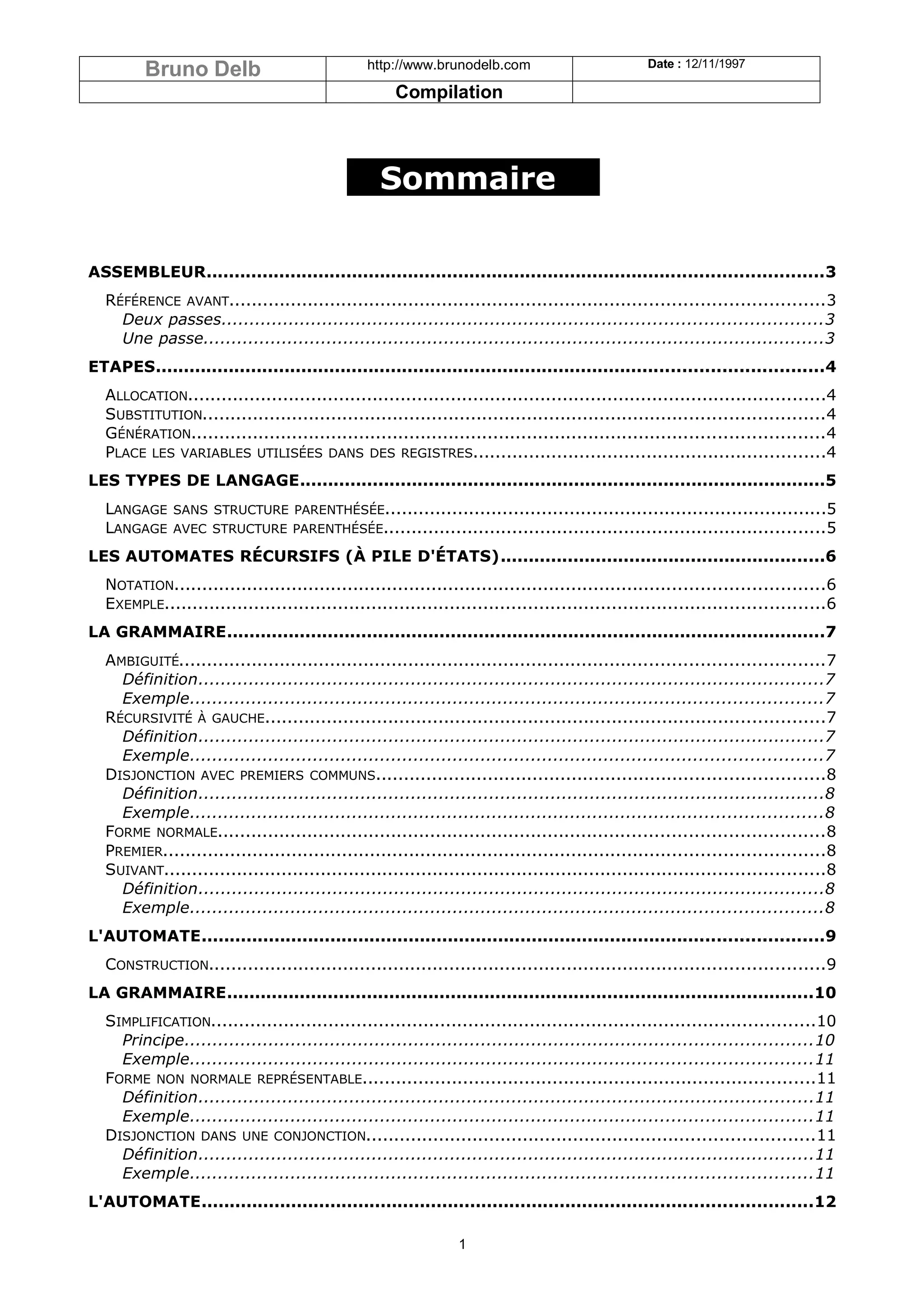

1. Bruno Delb http://www.brunodelb.com Date : 12/11/1997
Compilation
Sommaire
ASSEMBLEUR..............................................................................................................3
RÉFÉRENCE AVANT..........................................................................................................3
Deux passes...........................................................................................................3
Une passe...............................................................................................................3
ETAPES.......................................................................................................................4
ALLOCATION..................................................................................................................4
SUBSTITUTION...............................................................................................................4
GÉNÉRATION.................................................................................................................4
PLACE LES VARIABLES UTILISÉES DANS DES REGISTRES...............................................................4
LES TYPES DE LANGAGE..............................................................................................5
LANGAGE SANS STRUCTURE PARENTHÉSÉE...............................................................................5
LANGAGE AVEC STRUCTURE PARENTHÉSÉE...............................................................................5
LES AUTOMATES RÉCURSIFS (À PILE D'ÉTATS)..........................................................6
NOTATION....................................................................................................................6
EXEMPLE......................................................................................................................6
LA GRAMMAIRE...........................................................................................................7
AMBIGUITÉ...................................................................................................................7
Définition................................................................................................................7
Exemple.................................................................................................................7
RÉCURSIVITÉ À GAUCHE....................................................................................................7
Définition................................................................................................................7
Exemple.................................................................................................................7
DISJONCTION AVEC PREMIERS COMMUNS................................................................................8
Définition................................................................................................................8
Exemple.................................................................................................................8
FORME NORMALE............................................................................................................8
PREMIER......................................................................................................................8
SUIVANT......................................................................................................................8
Définition................................................................................................................8
Exemple.................................................................................................................8
L'AUTOMATE...............................................................................................................9
CONSTRUCTION..............................................................................................................9
LA GRAMMAIRE.........................................................................................................10
SIMPLIFICATION............................................................................................................10
Principe................................................................................................................10
Exemple...............................................................................................................11
FORME NON NORMALE REPRÉSENTABLE.................................................................................11
Définition..............................................................................................................11
Exemple...............................................................................................................11
DISJONCTION DANS UNE CONJONCTION................................................................................11
Définition..............................................................................................................11
Exemple...............................................................................................................11
L'AUTOMATE.............................................................................................................12
1

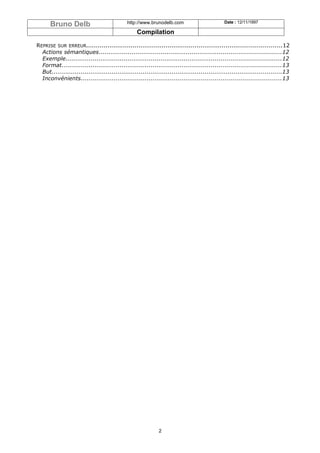

2. Bruno Delb http://www.brunodelb.com Date : 12/11/1997
Compilation
REPRISE SUR ERREUR.....................................................................................................12
Actions sémantiques..............................................................................................12
Exemple...............................................................................................................12
Format.................................................................................................................13
But.......................................................................................................................13
Inconvénients.......................................................................................................13
2

3. Bruno Delb http://www.brunodelb.com Date : 12/11/1997
Compilation

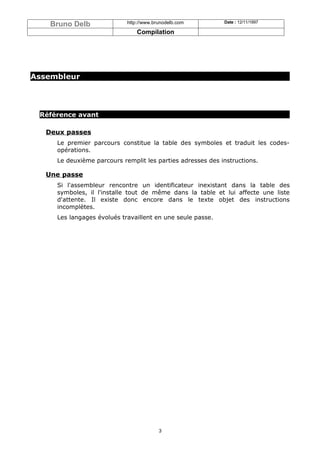

Assembleur
Référence avant
Deux passes
Le premier parcours constitue la table des symboles et traduit les codes-
opérations.
Le deuxième parcours remplit les parties adresses des instructions.
Une passe
Si l'assembleur rencontre un identificateur inexistant dans la table des
symboles, il l'installe tout de même dans la table et lui affecte une liste
d'attente. Il existe donc encore dans le texte objet des instructions
incomplètes.
Les langages évolués travaillent en une seule passe.
3

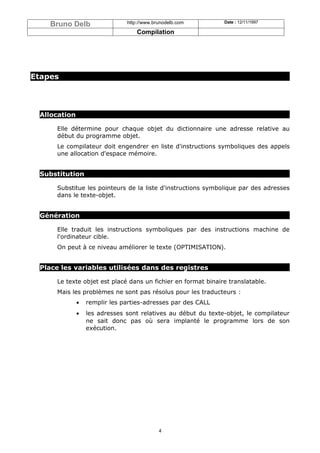

4. Bruno Delb http://www.brunodelb.com Date : 12/11/1997
Compilation
Etapes
Allocation
Elle détermine pour chaque objet du dictionnaire une adresse relative au
début du programme objet.
Le compilateur doit engendrer en liste d'instructions symboliques des appels
une allocation d'espace mémoire.
Substitution
Substitue les pointeurs de la liste d'instructions symbolique par des adresses
dans le texte-objet.
Génération
Elle traduit les instructions symboliques par des instructions machine de
l'ordinateur cible.
On peut à ce niveau améliorer le texte (OPTIMISATION).
Place les variables utilisées dans des registres
Le texte objet est placé dans un fichier en format binaire translatable.
Mais les problèmes ne sont pas résolus pour les traducteurs :
• remplir les parties-adresses par des CALL
• les adresses sont relatives au début du texte-objet, le compilateur
ne sait donc pas où sera implanté le programme lors de son
exécution.
4

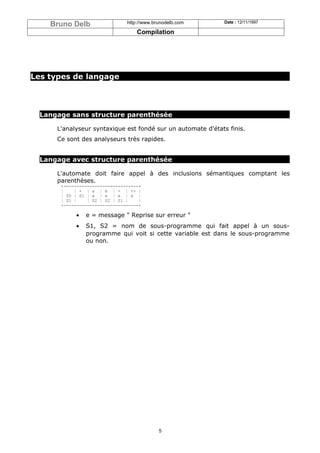

5. Bruno Delb http://www.brunodelb.com Date : 12/11/1997
Compilation
Les types de langage
Langage sans structure parenthésée
L'analyseur syntaxique est fondé sur un automate d'états finis.
Ce sont des analyseurs très rapides.
Langage avec structure parenthésée
L'automate doit faire appel à des inclusions sémantiques comptant les
parenthèses.
+-----------------------------+
¦ ¦ + ¦ a ¦ b ¦ - ¦ <> ¦
¦ S0 ¦ S1 ¦ e ¦ e ¦ e ¦ e ¦
¦ S1 ¦ ¦ S2 ¦ S2 ¦ S1 ¦ ¦
+-----------------------------+
• e = message " Reprise sur erreur "
• S1, S2 = nom de sous-programme qui fait appel à un sous-
programme qui voit si cette variable est dans le sous-programme
ou non.
5

6. Bruno Delb http://www.brunodelb.com Date : 12/11/1997
Compilation
Les automates récursifs (à pile d'états)
Notation
-> = avancer dans le texte suivant
= PTEXTE := PTEXTE + 1
. = passer à l'état (ligne) suivant
= PILE (SP) := PILE (SP) + 1
v = dépiler
= SP := SP - 1
^ = empiler
= ¦ SP := SP + 1
¦ PILE (SP := n
e = cas d'erreur
= ¦ afficher un message d'erreur
¦ algorithme de reprise sur erreur
end = arrêt de l'analyse
= mot syntaxiquement correct
omission = arrêt de l'analyse
= omission de caractères
surplus = arrêt de l'analyse
= surplus de caractères
/// = cas impossible
= situation impossible de l'automate
Exemple
+--------------------------------------------------+
¦ ^3 ¦ e ¦ e ¦ e ¦ omission ¦
+---------+---------+---------+---------+----------¦
¦ surplus ¦ surplus ¦ surplus ¦ surplus ¦ end ¦
+---------+---------+---------+---------+----------¦
¦ -> . ¦ /// ¦ /// ¦ /// ¦ /// ¦
+---------+---------+---------+---------+----------¦
¦ ^7 ¦ ^7 ¦ e ¦ e ¦ omission ¦
+---------+---------+---------+---------+----------¦
¦ e ¦ e ¦ -> . ¦ e ¦ omission ¦
+---------+---------+---------+---------+----------¦
¦ v . ¦ v . ¦ v . ¦ v . ¦ v . ¦
+---------+---------+---------+---------+----------¦
¦ ^3 ¦ -> . ¦ /// ¦ /// ¦ /// ¦
+--------------------------------------------------+
La suite de la pile d'états est :
7 8
3 4 4 4 5 6
7 7 7 7 7 7 7 8
3 4 4 4 4 4 4 4 4 4 5 6
1 1 1 1 1 1 1 1 1 1 1 1 1 2
((x))?! => surplus (?!) => arrêt de l'analyseur
6

7. Bruno Delb http://www.brunodelb.com Date : 12/11/1997
Compilation

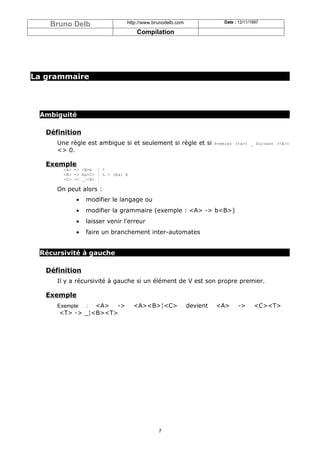

La grammaire
Ambiguité
Définition
Une règle est ambigue si et seulement si règle et si Premier (<a>) _ Suivant (<A>)
<> 0.
Exemple
<A> -> <B>b ¦ *
<B> -> ba<C> ¦ L = (ba) b
<C> -> _¦<B> ¦
On peut alors :
• modifier le langage ou
• modifier la grammaire (exemple : <A> -> b<B>)
• laisser venir l'erreur
• faire un branchement inter-automates
Récursivité à gauche
Définition
Il y a récursivité à gauche si un élément de V est son propre premier.
Exemple
Exemple <A> ->
: <A><B>¦<C> devient <A> -> <C><T>
<T> -> _¦<B><T>
7

8. Bruno Delb http://www.brunodelb.com Date : 12/11/1997
Compilation
Disjonction avec premiers communs
Définition
Il y a disjonction si et seulement si deux termes ont au moins un premier
commun.
Exemple
<A> -> <B>¦<C> devient <A> -> <C><T>
<T> -> _ ¦<B><T>
Forme normale
Disjonction et conjonction :
<A> -> xy¦z devient <A> -> <B>¦z
<B> -> xy
Premier
v Premier de <A> ó v _ Premier (<A>) ó il existe une règle du type : ¦
<A> -> <X > ...
¦ 1
¦ <X > -> <X > ...
¦ 1 2
¦ .... -> ....
¦ <X > -> v ...
¦ n
Suivant
Définition
v suivant de <A> ó il existe une règle du type : ¦ <S> -> ... <T><U> ...
¦ <X > -> ... <X >
¦ 1 2
¦ .... -> ....
¦ <X > -> v
¦ n
Exemple
¦ <A> -> <B>x
¦ <T> -> y<B><C>d
¦ <C> -> _¦y
ð Suivant (<B>) = { x, <C>, Premier (C), d } = { x, <C>, y, d }
8

9. Bruno Delb http://www.brunodelb.com Date : 12/11/1997
Compilation

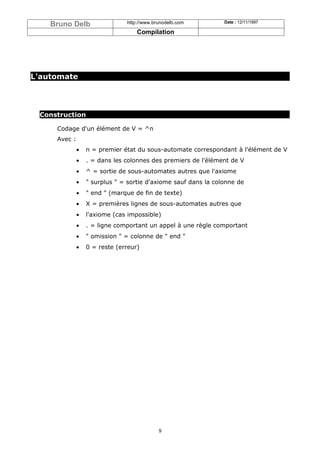

L'automate
Construction
Codage d'un élément de V = ^n
Avec :
• n = premier état du sous-automate correspondant à l'élément de V
• . = dans les colonnes des premiers de l'élément de V
• ^ = sortie de sous-automates autres que l'axiome
• " surplus " = sortie d'axiome sauf dans la colonne de
• " end " (marque de fin de texte)
• X = premières lignes de sous-automates autres que
• l'axiome (cas impossible)
• . = ligne comportant un appel à une règle comportant
• " omission " = colonne de " end "
• 0 = reste (erreur)
9

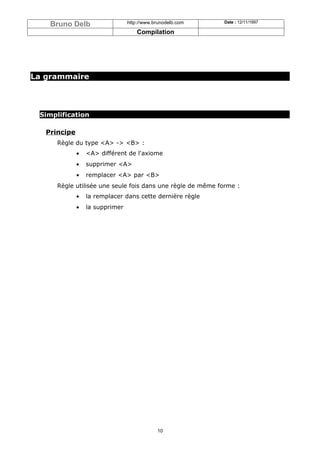

10. Bruno Delb http://www.brunodelb.com Date : 12/11/1997
Compilation
La grammaire
Simplification
Principe
Règle du type <A> -> <B> :
• <A> différent de l'axiome
• supprimer <A>
• remplacer <A> par <B>
Règle utilisée une seule fois dans une règle de même forme :
• la remplacer dans cette dernière règle
• la supprimer
10

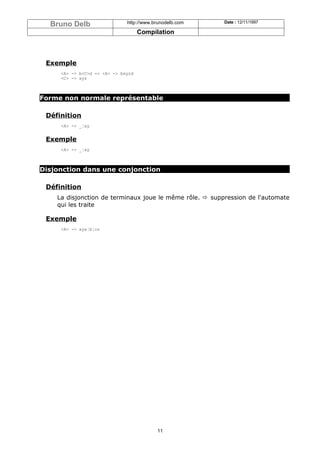

11. Bruno Delb http://www.brunodelb.com Date : 12/11/1997
Compilation
Exemple
<A> -> b<C>d => <A> -> bxyzd
<C> -> xyz
Forme non normale représentable
Définition
<A> -> _¦xy
Exemple
<A> -> _¦xy
Disjonction dans une conjonction
Définition
La disjonction de terminaux joue le même rôle. ð suppression de l'automate
qui les traite
Exemple
<A> -> xya¦b¦cz
11

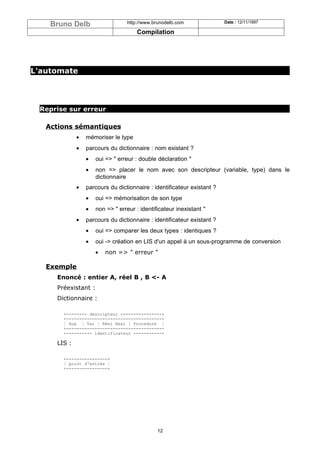

12. Bruno Delb http://www.brunodelb.com Date : 12/11/1997
Compilation
L'automate
Reprise sur erreur
Actions sémantiques
• mémoriser le type
• parcours du dictionnaire : nom existant ?
• oui => " erreur : double déclaration "
• non => placer le nom avec son descripteur (variable, type) dans le
dictionnaire
• parcours du dictionnaire : identificateur existant ?
• oui => mémorisation de son type
• non => " erreur : identificateur inexistant "
• parcours du dictionnaire : identificateur existant ?
• oui => comparer les deux types : identiques ?
• oui -> création en LIS d'un appel à un sous-programme de conversion
• non => " erreur "
Exemple
Enoncé : entier A, réel B , B <- A
Préexistant :
Dictionnaire :
+-------- descripteur ----------------+
+-------------------------------------+
¦ Aux ¦ Var ¦ Réel Real ¦ Procedure ¦
+-------------------------------------+
+---------- identificateur -----------+
LIS :
+----------------+
¦ point d'entrée ¦
+----------------+
12

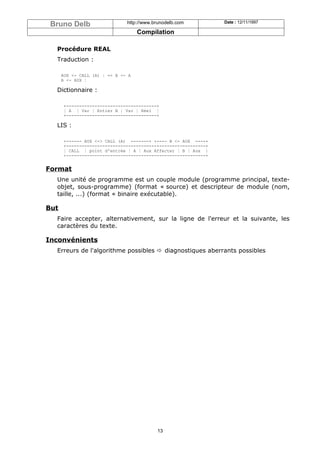

13. Bruno Delb http://www.brunodelb.com Date : 12/11/1997
Compilation
Procédure REAL
Traduction :
AUX <- CALL (A) ¦ => B <- A
B <- AUX ¦
Dictionnaire :
+-----------------------------------+
¦ A ¦ Var ¦ Entier B ¦ Var ¦ Réel ¦
+-----------------------------------+
LIS :
+------ AUX <-> CALL (A) -------+ +---- B <- AUX ----+
+------------------------------------------------------+
¦ CALL ¦ point d'entrée ¦ A ¦ Aux Affecter ¦ B ¦ Aux |
+------------------------------------------------------+
Format
Une unité de programme est un couple module (programme principal, texte-
objet, sous-programme) (format « source) et descripteur de module (nom,
taille, ...) (format « binaire exécutable).
But
Faire accepter, alternativement, sur la ligne de l'erreur et la suivante, les
caractères du texte.
Inconvénients
Erreurs de l'algorithme possibles ð diagnostiques aberrants possibles
13
