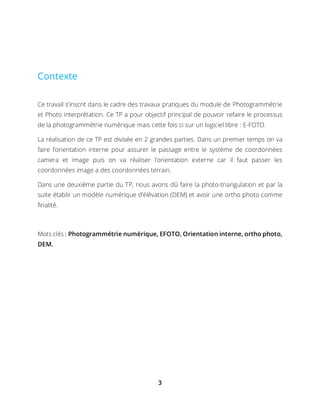

Contexte
Ce travail s’inscrit dans le cadre des travaux pratiques du module de Photogrammétrie
et Photo interprétation. Ce TP a pour objectif principal de pouvoir refaire le processus
de la photogrammétrie numérique mais cette fois ci sur un logiciel libre : E-FOTO.
La réalisation de ce TP est divisée en 2 grandes parties. Dans un premier temps on va
faire l’orientation interne pour assurer le passage entre le système de coordonnées
camera et image puis on va réaliser l’orientation externe car il faut passer les
coordonnées image a des coordonnées terrain.
Dans une deuxième partie du TP, nous avons dû faire la photo-triangulation et par la
suite établir un modèle numérique d’élévation (DEM) et avoir une ortho photo comme
finalité.
Mots clés : Photogrammétrie numérique, EFOTO, Orientation interne, ortho photo,
DEM.

5. 4
Réalisation du travail

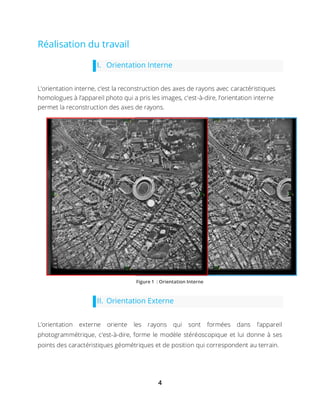

I. Orientation Interne
L’orientation interne, c’est la reconstruction des axes de rayons avec caractéristiques
homologues à l’appareil photo qui a pris les images, c'est-à-dire, l’orientation interne
permet la reconstruction des axes de rayons.
II. Orientation Externe
L’orientation externe oriente les rayons qui sont formées dans l’appareil
photogrammétrique, c'est-à-dire, forme le modèle stéréoscopique et lui donne à ses
points des caractéristiques géométriques et de position qui correspondent au terrain.
Figure 1 : Orientation Interne

6. 5

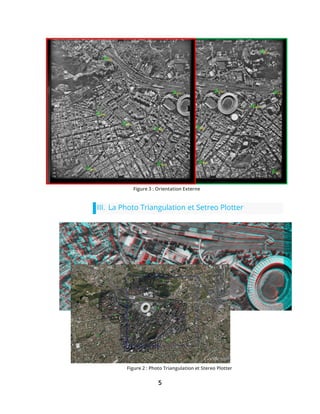

III. La Photo Triangulation et Setreo Plotter
Figure 3 : Orientation Externe
Figure 2 : Photo Triangulation et Stereo Plotter

7. 6

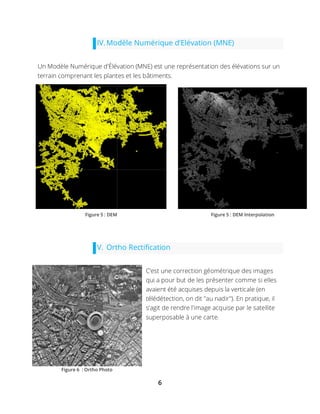

IV.Modèle Numérique d’Elévation (MNE)
Un Modèle Numérique d'Élévation (MNE) est une représentation des élévations sur un
terrain comprenant les plantes et les bâtiments.
V. Ortho Rectification
C’est une correction géométrique des images
qui a pour but de les présenter comme si elles
avaient été acquises depuis la verticale (en
télédétection, on dit "au nadir"). En pratique, il
s'agit de rendre l'image acquise par le satellite
superposable à une carte.
Figure 5 : DEM Figure 5 : DEM Interpolation
Figure 6 : Ortho Photo

8. 7

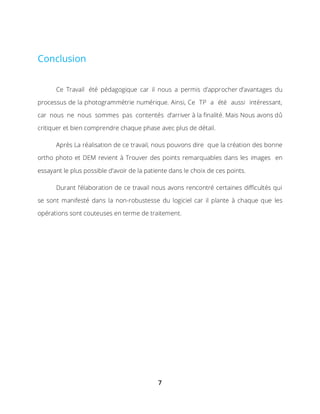

Conclusion
Ce Travail été pédagogique car il nous a permis d’approcher d’avantages du
processus de la photogrammétrie numérique. Ainsi, Ce TP a été aussi intéressant,
car nous ne nous sommes pas contentés d’arriver à la finalité. Mais Nous avons dû
critiquer et bien comprendre chaque phase avec plus de détail.
Après La réalisation de ce travail, nous pouvons dire que la création des bonne
ortho photo et DEM revient à Trouver des points remarquables dans les images en
essayant le plus possible d’avoir de la patiente dans le choix de ces points.
Durant l’élaboration de ce travail nous avons rencontré certaines difficultés qui
se sont manifesté dans la non-robustesse du logiciel car il plante à chaque que les
opérations sont couteuses en terme de traitement.
