Ce document vise à aider à équilibrer les phases dans des installations électriques triphasées afin d'éviter le déclenchement des disjoncteurs, en se basant sur une synthèse d'expériences et de lectures. Il décrit les différences entre monophasé et triphasé, l'importance de l'équilibrage, et présente des approches pour optimiser la consommation. En outre, il aborde le rôle des délesteurs pour gérer la consommation électrique en cas de dépassement de capacité.

1. Equilibrage des
phases en triphasé
Patrick Prin
Version de Janvier 2019

2. Introduction et avant-propos
 Ce document a uniquement pour but d’aider les personnes devant
équilibrer les phases dans une installation en triphasé. La raison de cette
optimisation est qu’un dépassement de la puissance attribuée au
disjoncteur de branchement ou compteur Linky, entraine plus ou moins
rapidement son déclenchement.
 Il fait la synthèse d’une expérience pratique et de lectures d’ouvrages
spécialisés en électricité et installations électriques.
 Il ne prétend pas résoudre tous les problèmes liés à l’équilibrage de
phases, mais peut être considéré comme une aide documentaire pour
y parvenir.
 Avec l’arrivée des compteurs Linky, le dépassement ponctuel de
puissance qui était possible avec les disjoncteurs de branchement est
très limité voire nul, d’où la nécessité pour les installations triphasée
d’être bien équilibrées ou équipées d’un délestage.

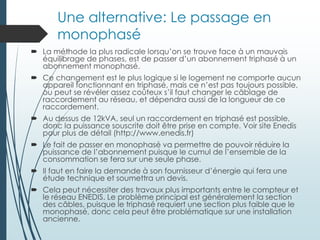

 Une alternative à l’équilibrage de phases peut-être de passer d’un
abonnement triphasé à un abonnement monophasé, cela sera abordé
brièvement dans ce document. Et cela n’est pas toujours possible.
 Une autre solution peut-être de demander une augmentation de
puissance au fournisseur d’énergie, mais elle ne doit être envisagée
qu’en dernier recours et n’est la plupart du temps pas nécessaire.

3. Qu’est-ce que le courant
triphasé

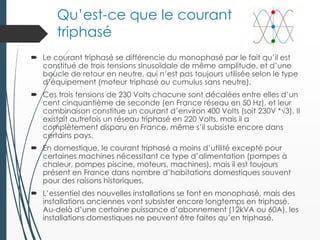

 Le courant triphasé se différencie du monophasé par le fait qu’il est
constitué de trois tensions sinusoïdale de même amplitude, et d’une
boucle de retour en neutre, qui n’est pas toujours utilisée selon le type
d’équipement (moteur triphasé ou cumulus sans neutre).
 Ces trois tensions de 230 Volts chacune sont décalées entre elles d’un
cent cinquantième de seconde (en France réseau en 50 Hz), et leur
combinaison constitue un courant d’environ 400 Volts (soit 230V *√3). Il
existait autrefois un réseau triphasé en 220 Volts, mais il a
complètement disparu en France, même s’il subsiste encore dans
certains pays.
 En domestique, le courant triphasé a moins d’utilité excepté pour
certaines machines nécessitant ce type d’alimentation (pompes à
chaleur, pompes piscine, moteurs, machines), mais il est toujours
présent en France dans nombre d’habitations domestiques souvent
pour des raisons historiques.
 L’essentiel des nouvelles installations se font en monophasé, mais des
installations anciennes vont subsister encore longtemps en triphasé.
Au-delà d’une certaine puissance d’abonnement (12kVA ou 60A), les
installations domestiques ne peuvent être faites qu’en triphasé.

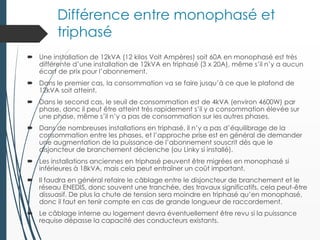

4. Différence entre monophasé et
triphasé
 Une installation de 12kVA (12 kilos Volt Ampères) soit 60A en monophasé est très
différente d’une installation de 12kVA en triphasé (3 x 20A), même s’il n’y a aucun
écart de prix pour l’abonnement.
 Dans le premier cas, la consommation va se faire jusqu’à ce que le plafond de
12kVA soit atteint.
 Dans le second cas, le seuil de consommation est de 4kVA (environ 4600W) par
phase, donc il peut être atteint très rapidement s’il y a consommation élevée sur
une phase, même s’il n’y a pas de consommation sur les autres phases.
 Dans de nombreuses installations en triphasé, il n’y a pas d’équilibrage de la
consommation entre les phases, et l’approche prise est en général de demander
une augmentation de la puissance de l’abonnement souscrit dès que le
disjoncteur de branchement déclenche (ou Linky si installé).

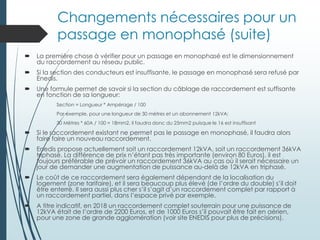

 Les installations anciennes en triphasé peuvent être migrées en monophasé si
inférieures à 18kVA, mais cela peut entraîner un coût important.
 Il faudra en général refaire le câblage entre le disjoncteur de branchement et le
réseau ENEDIS, donc souvent une tranchée, des travaux significatifs, cela peut-être
dissuasif. De plus la chute de tension sera moindre en triphasé qu’en monophasé,
donc il faut en tenir compte en cas de grande longueur de raccordement.
 Le câblage interne au logement devra éventuellement être revu si la puissance
requise dépasse la capacité des conducteurs existants.

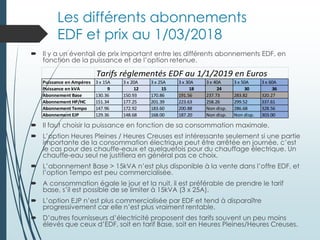

5. Les différents abonnements
EDF et prix au 1/03/2018
 Il y a un éventail de prix important entre les différents abonnements EDF, en
fonction de la puissance et de l’option retenue.
 Il faut choisir la puissance en fonction de sa consommation maximale.
 L’option Heures Pleines / Heures Creuses est intéressante seulement si une partie
importante de la consommation électrique peut être arrêtée en journée, c’est
le cas pour des chauffe-eaux et quelquefois pour du chauffage électrique. Un
chauffe-eau seul ne justifiera en général pas ce choix.
 L’abonnement Base > 15kVA n’est plus disponible à la vente dans l’offre EDF, et
l’option Tempo est peu commercialisée.
 A consommation égale le jour et la nuit, il est préférable de prendre le tarif
base, s’il est possible de se limiter à 15kVA (3 x 25A).
 L’option EJP n’est plus commercialisée par EDF et tend à disparaître
progressivement car elle n’est plus vraiment rentable.
 D’autres fournisseurs d’électricité proposent des tarifs souvent un peu moins
élevés que ceux d’EDF, soit en tarif Base, soit en Heures Pleines/Heures Creuses.
Tarifs réglementés EDF au 1/1/2019 en Euros
Puissance en Ampères 3 x 15A 3 x 20A 3 x 25A 3 x 30A 3 x 40A 3 x 50A 3 x 60A
Puissance en kVA 9 12 15 18 24 30 36
Abonnement Base 130.36 150.93 170.86 191.56 237.73 283.82 320.27
Abonnement HP/HC 151.34 177.25 201.39 223.63 258.26 299.52 337.61
Abonnement Tempo 147.96 172.92 183.60 200.88 Non disp. 286.68 328.56
Abonnement EJP 129.36 148.68 168.00 187.20 Non disp. Non disp. 303.00

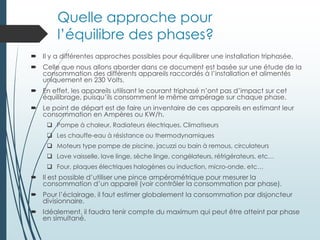

6. Quelle approche pour
l’équilibre des phases?
 Il y a différentes approches possibles pour équilibrer une installation triphasée.
 Celle que nous allons aborder dans ce document est basée sur une étude de la
consommation des différents appareils raccordés à l’installation et alimentés
uniquement en 230 Volts.
 En effet, les appareils utilisant le courant triphasé n’ont pas d’impact sur cet
équilibrage, puisqu’ils consomment le même ampérage sur chaque phase.
 Le point de départ est de faire un inventaire de ces appareils en estimant leur
consommation en Ampères ou KW/h.
 Pompe à chaleur, Radiateurs électriques, Climatiseurs
 Les chauffe-eau à résistance ou thermodynamiques
 Moteurs type pompe de piscine, jacuzzi ou bain à remous, circulateurs
 Lave vaisselle, lave linge, sèche linge, congélateurs, réfrigérateurs, etc…
 Four, plaques électriques halogènes ou induction, micro-onde, etc…
 Il est possible d’utiliser une pince ampérométrique pour mesurer la
consommation d’un appareil (voir contrôler la consommation par phase).
 Pour l’éclairage, il faut estimer globalement la consommation par disjoncteur
divisionnaire.
 Idéalement, il faudra tenir compte du maximum qui peut être atteint par phase
en simultané.

7. Une installation triphasée type
(exemple)
Disjoncteurs ou Interrupteurs différentiels
sectoriels 300ma (ou Sectionneurs) tétrapolaires
Disjoncteurs ou Interrupteurs
différentiels 30ma + protection divisionnaire
Equipements
triphasés
Petit
équipement
monophasé
Eclairage et
Petit équipement
monophasé
Eclairage
Prises 230V
Eclairage
Prises 230V
Eclairage
Prises 230V
Disjoncteur de branchement
différentiel 500ma
N+3P
N+3P N+3P N+3P
N+3P N+3PN+PN+P N+P N+P N+P N+P N+P N+P

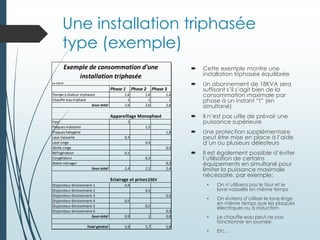

8. Une installation triphasée
type (exemple)
 Cette exemple montre une
installation triphasée équilibrée
 Un abonnement de 18KVA sera
suffisant s’il s’agit bien de la
consommation maximale par
phase à un instant “t” (en
simultané)
 Il n’est pas utile de prévoir une
puissance supérieure
 Une protection supplémentaire
peut être mise en place à l’aide
d’un ou plusieurs délesteurs
 Il est également possible d’éviter
l’utilisation de certains
équipements en simultané pour
limiter la puissance maximale
nécessaire, par exemple:
• On n’utilisera pas le four et le
lave-vaisselle en même temps
• On évitera d’utiliser le lave-linge
en même temps que les plaques
électriques ou à induction
• Le chauffe-eau peut ne pas
fonctionner en journée
• Etc…
en KW/h
Phase 1 Phase 2 Phase 3
Pompe à chaleur triphasée 1,6 1,6 1,6
Chauffe-eau triphasé 1 1 1
Sous-total 2,6 2,6 2,6
Appareillage Monophasé
Four 2
Plaques induction 1,5
Plaques halogène 1,8
Lave Vaisselle 0,3
Lave Linge 0,4
Sèche Linge 0,3
Réfrigérateur 0,1
Congélateur 0,2
Robot ménager 0,3
Sous-total 2,4 2,1 2,4
Eclairage et prises 220V
Disjoncteur divisionnaire 1 0,4
Disjoncteur divisionnaire 2 0,5
Disjoncteur divisionnaire 3 0,5
Disjoncteur divisionnaire 4 0,5
Disjoncteur divisionnaire 5 0,5
Disjoncteur divisionnaire 6 0,3
Sous-total 0,9 1 0,8
Total général 5,9 5,7 5,8
Exemple de consommation d'une
installation triphasée
230V

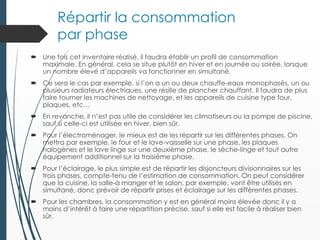

9. Répartir la consommation
par phase
 Une fois cet inventaire réalisé, il faudra établir un profil de consommation
maximale. En général, cela se situe plutôt en hiver et en journée ou soirée, lorsque
un nombre élevé d’appareils va fonctionner en simultané.
 Ce sera le cas par exemple, si l’on a un ou deux chauffe-eaux monophasés, un ou
plusieurs radiateurs électriques, une résille de plancher chauffant. Il faudra de plus
faire tourner les machines de nettoyage, et les appareils de cuisine type four,
plaques, etc…
 En revanche, il n’est pas utile de considérer les climatiseurs ou la pompe de piscine,
sauf si celle-ci est utilisée en hiver, bien sûr.
 Pour l’électroménager, le mieux est de les répartir sur les différentes phases. On
mettra par exemple, le four et le lave-vaisselle sur une phase, les plaques
halogènes et le lave linge sur une deuxième phase, le sèche-linge et tout autre
équipement additionnel sur la troisième phase.
 Pour l’éclairage, le plus simple est de répartir les disjoncteurs divisionnaires sur les
trois phases, compte-tenu de l’estimation de consommation. On peut considérer
que la cuisine, la salle-à manger et le salon, par exemple, vont être utilisés en
simultané, donc prévoir de répartir prises et éclairage sur les différentes phases.
 Pour les chambres, la consommation y est en général moins élevée donc il y a
moins d’intérêt à faire une répartition précise, sauf si elle est facile à réaliser bien
sûr.

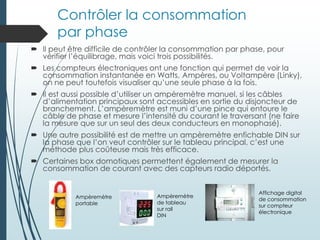

10. Contrôler la consommation
par phase
 Il peut être difficile de contrôler la consommation par phase, pour
vérifier l’équilibrage, mais voici trois possibilités.
 Les compteurs électroniques ont une fonction qui permet de voir la
consommation instantanée en Watts, Ampères, ou Voltampère (Linky),
on ne peut toutefois visualiser qu’une seule phase à la fois.
 Il est aussi possible d’utiliser un ampèremètre manuel, si les câbles
d’alimentation principaux sont accessibles en sortie du disjoncteur de
branchement. L’ampèremètre est muni d’une pince qui entoure le
câble de phase et mesure l’intensité du courant le traversant (ne faire
la mesure que sur un seul des deux conducteurs en monophasé).
 Une autre possibilité est de mettre un ampèremètre enfichable DIN sur
la phase que l’on veut contrôler sur le tableau principal, c’est une
méthode plus coûteuse mais très efficace.
 Certaines box domotiques permettent également de mesurer la
consommation de courant avec des capteurs radio déportés.
Ampèremètre
portable
Ampèremètre
de tableau
sur rail
DIN
Affichage digital
de consommation
sur compteur
électronique

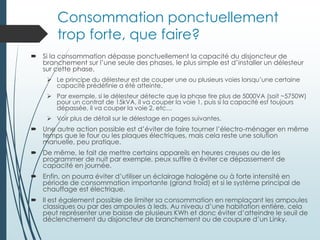

11. Consommation ponctuellement
trop forte, que faire?
 Si la consommation dépasse ponctuellement la capacité du disjoncteur de
branchement sur l’une seule des phases, le plus simple est d’installer un délesteur
sur cette phase.

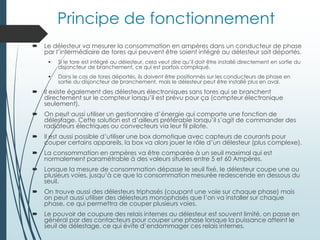

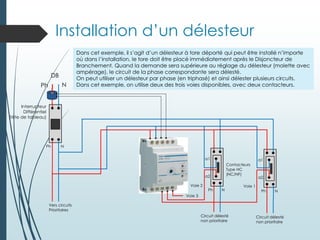

 Le principe du délesteur est de couper une ou plusieurs voies lorsqu’une certaine
capacité prédéfinie a été atteinte.
 Par exemple, si le délesteur détecte que la phase tire plus de 5000VA (soit ~5750W)
pour un contrat de 15kVA, il va couper la voie 1, puis si la capacité est toujours
dépassée, il va couper la voie 2, etc…
 Voir plus de détail sur le délestage en pages suivantes.
 Une autre action possible est d’éviter de faire tourner l’électro-ménager en même
temps que le four ou les plaques électriques, mais cela reste une solution
manuelle, peu pratique.
 De même, le fait de mettre certains appareils en heures creuses ou de les
programmer de nuit par exemple, peux suffire à éviter ce dépassement de
capacité en journée.
 Enfin, on pourra éviter d’utiliser un éclairage halogène ou à forte intensité en
période de consommation importante (grand froid) et si le système principal de
chauffage est électrique.
 Il est également possible de limiter sa consommation en remplaçant les ampoules
classiques ou par des ampoules à leds. Au niveau d’une habitation entière, cela
peut représenter une baisse de plusieurs KWh et donc éviter d’atteindre le seuil de
déclenchement du disjoncteur de branchement ou de coupure d’un Linky.

12. Rôle du délesteur
 Il peut y avoir jusqu’à 4 voies ou circuits de sortie sur un délesteur. Ces voies sont
soient coupées dans un ordre fixe prédéfini ou en cascade, soit par rotation ou
ordre tournant.
 Dans le premier cas, la voie coupée en premier sera toujours la même et elle sera
réactivée d’abord, idem pour la seconde, etc…
 Dans le second cas, le délesteur est tournant donc les voies se coupent l’une
après l’autre, et se rétablissent dans le même ordre.
 Le délestage tournant est adaptée dans le cas de radiateurs électriques ou
dans le cas d’une chaudière électrique avec plusieurs résistances, lorsqu’il ne
faut pas couper toujours la même voie en priorité, mais à tour de rôle.
 Le délestage hiérarchisé en cascade implique qu’on puisse identifier les
appareils dont on a le moins besoin pendant un laps de temps précis (cumulus,
radiateurs de certaines pièces, chauffe-eau).
 On évitera de délester les appareils électroménagers, ou seulement en dernière
priorité pour éviter que le disjoncteur de branchement ne saute dans les cas
extrêmes de consommation (ou coupure de dépassement par compteur Linky).
 Il est préférable d’utiliser des contacteurs de puissance reliés aux délesteurs qui
risquent de s’endommager rapidement et sont relativement onéreux.
 Les différentes voies du délesteur seront reliées à un ou plusieurs contacteurs qui
pourront être remplacés à moindre coût lorsqu’ils seront hors d’usage.

13. Principe de fonctionnement
 Le délesteur va mesurer la consommation en ampères dans un conducteur de phase
par l’intermédiaire de tores qui peuvent être soient intégré au délesteur soit déportés.
 Si le tore est intégré au délesteur, cela veut dire qu’il doit être installé directement en sortie du
disjoncteur de branchement, ce qui est parfois compliqué.
 Dans le cas de tores déportés, ils doivent être positionnés sur les conducteurs de phase en
sortie du disjoncteur de branchement, mais le délesteur peut être installé plus en aval.
 Il existe également des délesteurs électroniques sans tores qui se branchent
directement sur le compteur lorsqu’il est prévu pour ça (compteur électronique
seulement).
 On peut aussi utiliser un gestionnaire d’énergie qui comporte une fonction de
délestage. Cette solution est d’ailleurs préférable lorsqu’il s’agit de commander des
radiateurs électriques ou convecteurs via leur fil pilote.
 Il est aussi possible d’utiliser une box domotique avec capteurs de courants pour
couper certains appareils, la box va alors jouer le rôle d’un délesteur (plus complexe).
 La consommation en ampères va être comparée à un seuil maximal qui est
normalement paramétrable à des valeurs situées entre 5 et 60 Ampères.
 Lorsque la mesure de consommation dépasse le seuil fixé, le délesteur coupe une ou
plusieurs voies, jusqu’à ce que la consommation mesurée redescende en dessous du
seuil.
 On trouve aussi des délesteurs triphasés (coupant une voie sur chaque phase) mais
on peut aussi utiliser des délesteurs monophasés que l’on va installer sur chaque
phase, ce qui permettra de couper plusieurs voies.
 Le pouvoir de coupure des relais internes au délesteur est souvent limité, on passe en
général par des contacteurs pour couper une phase lorsque la puissance atteint le
seuil de délestage, ce qui évite d’endommager ces relais internes.

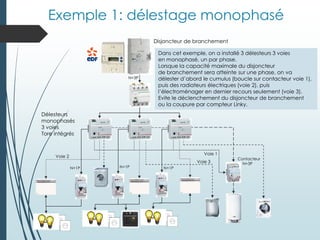

14. Exemple 1: délestage monophasé
Disjoncteur de branchement
Délesteurs
monophasés
3 voies
Tore intégrés
Voie 1
Voie 2
Voie 3
Dans cet exemple, on a installé 3 délesteurs 3 voies
en monophasé, un par phase.
Lorsque la capacité maximale du disjoncteur
de branchement sera atteinte sur une phase, on va
délester d’abord le cumulus (boucle sur contacteur voie 1),
puis des radiateurs électriques (voie 2), puis
l’électroménager en dernier recours seulement (voie 3).
Evite le déclenchement du disjoncteur de branchement
ou la coupure par compteur Linky.
Contacteur
N+1P N+1P N+1P
N+3P
N+3P

15. Exemple 2: délestage triphasé
Disjoncteur de branchement
Délesteur
triphasé
1 voie
Tore intégrés
Phase 1
Dans cet autre exemple, on a installé 1 délesteur triphasé.
Lorsque la capacité maximale du disjoncteur
de branchement sera atteinte sur une phase, cette phase
va délester un radiateur électrique et le cumulus par le
biais d’un contacteur de puissance triphasé.
L’avantage par rapport à l’exemple précédent est qu’on
n’utilise qu’un seul appareil au lieu de trois. L’inconvénient
est qu’on est limité à une seule voie de délestage par
phase.
Contacteur
N+3P
N+3P
N+3P
N+1PN+1PN+1P
Phase 2 Phase 3
3 Phases

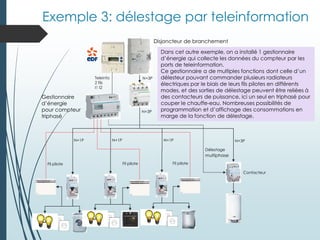

16. Exemple 3: délestage par teleinformation
Disjoncteur de branchement
Gestionnaire
d’énergie
pour compteur
triphasé
multiphase
Dans cet autre exemple, on a installé 1 gestionnaire
d’énergie qui collecte les données du compteur par les
ports de teleinformation.
Ce gestionnaire a de multiples fonctions dont celle d’un
délesteur pouvant commander plusieurs radiateurs
électriques par le biais de leurs fils pilotes en différents
modes, et des sorties de délestage peuvent être reliées à
des contacteurs de puissance, ici un seul en triphasé pour
couper le chauffe-eau. Nombreuses possibilités de
programmation et d’affichage des consommations en
marge de la fonction de délestage.
Contacteur
N+3P
N+3P
N+3PN+1PN+1PN+1P
Délestage
Fil pilote Fil pilote Fil pilote
Teleinfo
2 fils
I1 I2

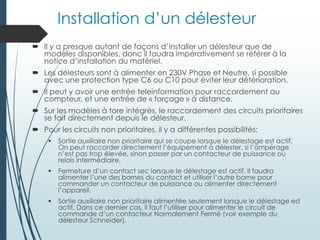

17. Installation d’un délesteur
 Il y a presque autant de façons d’installer un délesteur que de
modèles disponibles, donc il faudra impérativement se référer à la
notice d’installation du matériel.
 Les délesteurs sont à alimenter en 230V Phase et Neutre, si possible
avec une protection type C6 ou C10 pour éviter leur détérioration.
 Il peut y avoir une entrée teleinformation pour raccordement au
compteur, et une entrée de « forçage » à distance.
 Sur les modèles à tore intégrés, le raccordement des circuits prioritaires
se fait directement depuis le délesteur.
 Pour les circuits non prioritaires, il y a différentes possibilités:
 Sortie auxiliaire non prioritaire qui se coupe lorsque le délestage est actif.
On peut raccorder directement l’équipement à délester, si l’ampérage
n’est pas trop élevée, sinon passer par un contacteur de puissance ou
relais intermédiaire.
 Fermeture d’un contact sec lorsque le délestage est actif. Il faudra
alimenter l’une des bornes du contact et utiliser l’autre borne pour
commander un contacteur de puissance ou alimenter directement
l’appareil.
 Sortie auxiliaire non prioritaire alimentée seulement lorsque le délestage est
actif. Dans ce dernier cas, il faut l’utiliser pour alimenter le circuit de
commande d’un contacteur Normalement Fermé (voir exemple du
délesteur Schneider).

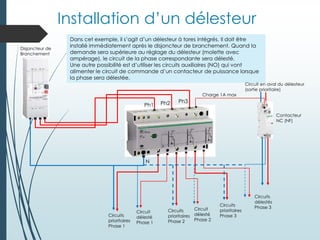

18. Installation d’un délesteur
Disjoncteur de
Branchement
N
Ph1 Ph2 Ph3
Circuits
prioritaires
Phase 1
Circuits
prioritaires
Phase 2
Circuits
prioritaires
Phase 3
Circuit
délesté
Phase 1
Circuit
délesté
Phase 2
Circuits
délestés
Phase 3
Dans cet exemple, il s’agit d’un délesteur à tores intégrés. Il doit être
installé immédiatement après le disjoncteur de branchement. Quand la
demande sera supérieure au réglage du délesteur (molette avec
ampérage), le circuit de la phase correspondante sera délesté.
Une autre possibilité est d’utiliser les circuits auxiliaires (NO) qui vont
alimenter le circuit de commande d’un contacteur de puissance lorsque
la phase sera délestée.
Contacteur
NC (NF)
Circuit en aval du délesteur
(sortie prioritaire)
Charge 1A max

19. Ph
Contacteurs
Type HC
(NC/NF)
a1
a2
Ph N
N
Interrupteur
Différentiel
(tête de tableau)
N
Circuit délesté
non prioritaire
2.5²
Vers circuits
Prioritaires
DB
Installation d’un délesteur
Dans cet exemple, il s’agit d’un délesteur à tore déporté qui peut être installé n’importe
où dans l’installation, le tore doit être placé immédiatement après le Disjoncteur de
Branchement. Quand la demande sera supérieure au réglage du délesteur (molette avec
ampérage), le circuit de la phase correspondante sera délesté.
On peut utiliser un délesteur par phase (en triphasé) et ainsi délester plusieurs circuits.
Dans cet exemple, on utilise deux des trois voies disponibles, avec deux contacteurs.
Ph
a1
a2
Ph N
Circuit délesté
non prioritaire
Voie 3
Voie 2 Voie 1

20. Une alternative: Le passage en
monophasé
 La méthode la plus radicale lorsqu’on se trouve face à un mauvais
équilibrage de phases, est de passer d’un abonnement triphasé à un
abonnement monophasé.
 Ce changement est le plus logique si le logement ne comporte aucun
appareil fonctionnant en triphasé, mais ce n’est pas toujours possible,
ou peut se révéler assez coûteux s’il faut changer le câblage de
raccordement au réseau, et dépendra aussi de la longueur de ce
raccordement.
 Au dessus de 12kVA, seul un raccordement en triphasé est possible,
donc la puissance souscrite doit être prise en compte. Voir site Enedis
pour plus de détail (http://www.enedis.fr)
 Le fait de passer en monophasé va permettre de pouvoir réduire la
puissance de l’abonnement puisque le cumul de l’ensemble de la
consommation se fera sur une seule phase.
 Il faut en faire la demande à son fournisseur d’énergie qui fera une
étude technique et soumettra un devis.
 Cela peut nécessiter des travaux plus importants entre le compteur et
le réseau ENEDIS. Le problème principal est généralement la section
des câbles, puisque le triphasé requiert une section plus faible que le
monophasé, donc cela peut être problématique sur une installation
ancienne.

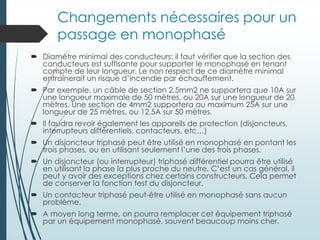

21. Changements nécessaires pour un
passage en monophasé
 Diamètre minimal des conducteurs: il faut vérifier que la section des
conducteurs est suffisante pour supporter le monophasé en tenant
compte de leur longueur. Le non respect de ce diamètre minimal
entraînerait un risque d’incendie par échauffement.
 Par exemple, un câble de section 2,5mm2 ne supportera que 10A sur
une longueur maximale de 50 mètres, ou 20A sur une longueur de 20
mètres. Une section de 4mm2 supportera au maximum 25A sur une
longueur de 25 mètres, ou 12,5A sur 50 mètres.
 Il faudra revoir également les appareils de protection (disjoncteurs,
interrupteurs différentiels, contacteurs, etc…)
 Un disjoncteur triphasé peut être utilisé en monophasé en pontant les
trois phases, ou en utilisant seulement l’une des trois phases.
 Un disjoncteur (ou interrupteur) triphasé différentiel pourra être utilisé
en utilisant la phase la plus proche du neutre. C’est un cas général, il
peut y avoir des exceptions chez certains constructeurs. Cela permet
de conserver la fonction test du disjoncteur.
 Un contacteur triphasé peut-être utilisé en monophasé sans aucun
problème.
 A moyen long terme, on pourra remplacer cet équipement triphasé
par un équipement monophasé, souvent beaucoup moins cher.

22. Changements nécessaires pour un
passage en monophasé (suite)
 La première chose à vérifier pour un passage en monophasé est le dimensionnement
du raccordement au réseau public.
 Si la section des conducteurs est insuffisante, le passage en monophasé sera refusé par
Enedis.
 Une formule permet de savoir si la section du câblage de raccordement est suffisante
en fonction de sa longueur:
Section = Longueur * Ampérage / 100
Par exemple, pour une longueur de 30 mètres et un abonnement 12kVA:
30 Mètres * 60A / 100 = 18mm2, il faudra donc du 25mm2 puisque le 16 est insuffisant
 Si le raccordement existant ne permet pas le passage en monophasé, il faudra alors
faire faire un nouveau raccordement.
 Enedis propose actuellement soit un raccordement 12kVA, soit un raccordement 36kVA
triphasé. La différence de prix n’étant pas très importante (environ 80 Euros), il est
toujours préférable de prévoir un raccordement 36kVA au cas où il serait nécessaire un
jour de demander une augmentation de puissance au-delà de 12kVA en triphasé.
 Le coût de ce raccordement sera également dépendant de la localisation du
logement (zone tarifaire), et il sera beaucoup plus élevé (de l’ordre du double) s’il doit
être enterré. Il sera aussi plus cher s’il s’agit d’un raccordement complet par rapport à
un raccordement partiel, dans l’espace privé par exemple.
 A titre indicatif, en 2018 un raccordement complet souterrain pour une puissance de
12kVA était de l’ordre de 2200 Euros, et de 1000 Euros s’il pouvait être fait en aérien,
pour une zone de grande agglomération (voir site ENEDIS pour plus de précisions).

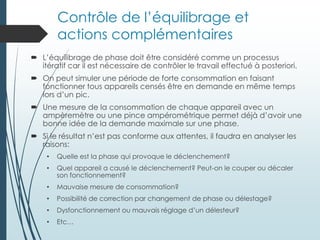

23. Contrôle de l’équilibrage et
actions complémentaires
 L’équilibrage de phase doit être considéré comme un processus
itératif car il est nécessaire de contrôler le travail effectué à posteriori.
 On peut simuler une période de forte consommation en faisant
fonctionner tous appareils censés être en demande en même temps
lors d’un pic.
 Une mesure de la consommation de chaque appareil avec un
ampèremètre ou une pince ampérométrique permet déjà d’avoir une
bonne idée de la demande maximale sur une phase.
 Si le résultat n’est pas conforme aux attentes, il faudra en analyser les
raisons:
• Quelle est la phase qui provoque le déclenchement?
• Quel appareil a causé le déclenchement? Peut-on le couper ou décaler
son fonctionnement?
• Mauvaise mesure de consommation?
• Possibilité de correction par changement de phase ou délestage?
• Dysfonctionnement ou mauvais réglage d’un délesteur?
• Etc…

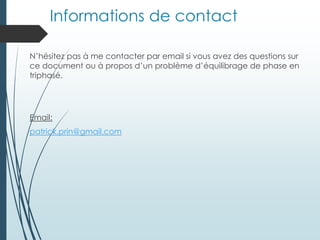

24. Informations de contact
N’hésitez pas à me contacter par email si vous avez des questions sur
ce document ou à propos d’un problème d’équilibrage de phase en
triphasé.
Email:
patrick.prin@gmail.com
