1. ASSEMBLEE GENERALE
« 1er anniversaire »
SPONSORS

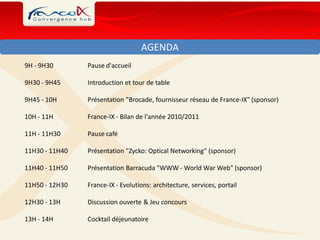

2. AGENDA
9H - 9H30 Pause d'accueil
9H30 - 9H45 Introduction et tour de table
9H45 - 10H Présentation "Brocade, fournisseur réseau de France-IX" (sponsor)
10H - 11H France-IX - Bilan de l'année 2010/2011
11H - 11H30 Pause café
11H30 - 11H40 Présentation "Zycko: Optical Networking" (sponsor)
11H40 - 11H50 Présentation Barracuda "WWW - World War Web" (sponsor)
11H50 - 12H30 France-IX - Evolutions: architecture, services, portail
12H30 - 13H Discussion ouverte & Jeu concours
13H - 14H Cocktail déjeunatoire

3. TOUR DE TABLE … membres présents

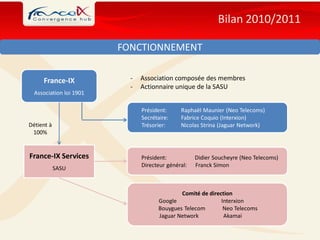

4. Bilan 2010/2011
FONCTIONNEMENT
France-IX - Association composée des membres
- Actionnaire unique de la SASU
Association loi 1901
Président: Raphaël Maunier (Neo Telecoms)
Secrétaire: Fabrice Coquio (Interxion)
Détient à Trésorier: Nicolas Strina (Jaguar Network)
100%
France-IX Services Président: Didier Soucheyre (Neo Telecoms)
Directeur général: Franck Simon
SASU
Comité de direction
Google Interxion
Bouygues Telecom Neo Telecoms
Jaguar Network Akamai

5. Bilan 2010/2011
RESSOURCES HUMAINES
• Président : Didier Soucheyre
• Directeur Général : Franck Simon
• Marketing/communication : Solène Souquet
• Ingénieur système/réseau : Olivier Hussenet
• Ingénieur réseau : Jérôme Fleury
• NOC : géré par Witbe

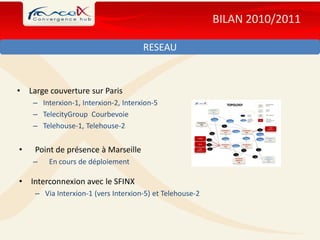

6. BILAN 2010/2011
RESEAU
• Large couverture sur Paris
– Interxion-1, Interxion-2, Interxion-5
– TelecityGroup Courbevoie
– Telehouse-1, Telehouse-2
• Point de présence à Marseille
– En cours de déploiement
• Interconnexion avec le SFINX
– Via Interxion-1 (vers Interxion-5) et Telehouse-2

7. Bilan 2010/2011
EQUIPEMENTS
• FORCE10
Equipements de commutation E1200
http://www.force10networks.com
• BROCADE
Equipements de commutation/routage MLX-8 et MLX-16
http://www.brocade.com
• ZYCKO
Modules optiques et fibres optiques
http://www.zycko.fr
• CUBEOPTICS
Multiplexeurs WDM et modules optiques
http://www.cubeoptics.com

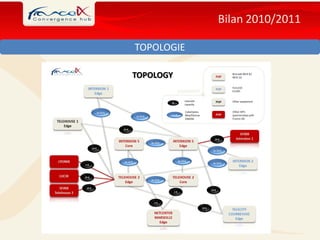

8. Bilan 2010/2011
TOPOLOGIE

9. Bilan 2010/2011
PARTENARIATS AVEC D’AUTRES IXPS
1 2
Point d’échange
anciennement géré
Point d’échange géré par Bouygues Telecom Point d’échange géré
par Renater par Rezopole
Migration des
107 membres membres présents sur 40 membres
les POPs
20 membres utilisent - Telecity Partenariat basé sur
l’interconnexion Courbevoie les communautés
- 3 sur le POP - Telehouse 2 BGP des serveurs de
Interxion 1 - Interxion routes
- 17 sur le POP
Telehouse 2 Mise en place
technique en cours
Septembre 2010 Fin Mars 2011 Juin 2011

10. Bilan 2010/2011
FOCUS SUR L’INTERCONNEXION SFINX
Vous pouvez peerer avec n’importe quel membre SFINX consentant 
3 étapes
Vous êtes un membre du Sfinx Vous êtes un membre du France-IX
1 Contacter le partenaire SFINX concerné
(http://www.sfinx.fr rubrique "membres connectés").
Contacter le SFINX pour signer un avenant à son contrat
2 puis le NOC SFINX configurera son port en mode TRUNK
et surtout autorisera le VLAN FranceIX Unicast sur son port
(VLAN 4).
3 Une fois qu'un membre SFINX dispose d'une adresse IP France-
Vous pouvez commencer à établir le peering
IX, il peut peerer avec qui il veut sur France-IX.
Le trafic échangé est « limité » à 100 Mbit/s par membre

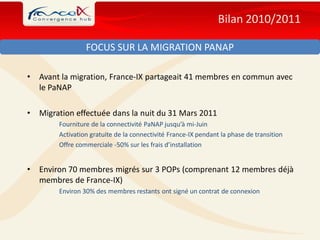

11. Bilan 2010/2011
FOCUS SUR LA MIGRATION PANAP
• Avant la migration, France-IX partageait 41 membres en commun avec
le PaNAP
• Migration effectuée dans la nuit du 31 Mars 2011
Fourniture de la connectivité PaNAP jusqu’à mi-Juin
Activation gratuite de la connectivité France-IX pendant la phase de transition
Offre commerciale -50% sur les frais d’installation
• Environ 70 membres migrés sur 3 POPs (comprenant 12 membres déjà
membres de France-IX)
Environ 30% des membres restants ont signé un contrat de connexion

12. Bilan 2010/2011
QUELQUES STATISTIQUES
• Pic de trafic à 67 Gbit/s le 7 Juin 2011
• Trafic aux alentours de 60 Gbit/s ces dernières semaines : seuil des 100
Gbit/s attendu avant septembre 2011
• Progression constante
• Une centaine de membres connectés (dont une vingtaine via le SFINX)
Nécessité d’investir dans de nouveaux équipements
dès Février 2011

13. Bilan 2010/2011
QUELQUES STATISTIQUES
NOMBRE ET TYPE DE PORTS
10G 10G up to 2G 1G LX 1G SX 1G up to 200M 1000M 1000M up to 200M 100M
14
23
12
8
8 9
5
10G
10G up to 3
1G LX
2G 1G SX
1G up to
1000M
200M 1000M up
100M
to 200M

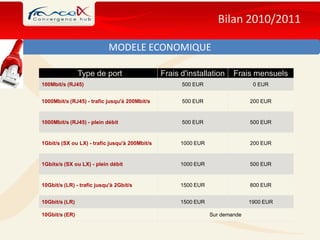

14. Bilan 2010/2011
MODELE ECONOMIQUE
Type de port Frais d'installation Frais mensuels
100Mbit/s (RJ45) 500 EUR 0 EUR
1000Mbit/s (RJ45) - trafic jusqu'à 200Mbit/s 500 EUR 200 EUR
1000Mbit/s (RJ45) - plein débit 500 EUR 500 EUR
1Gbit/s (SX ou LX) - trafic jusqu'à 200Mbit/s 1000 EUR 200 EUR
1Gbits/s (SX ou LX) - plein débit 1000 EUR 500 EUR
10Gbit/s (LR) - trafic jusqu'à 2Gbit/s 1500 EUR 800 EUR
10Gbit/s (LR) 1500 EUR 1900 EUR
10Gbit/s (ER) Sur demande

15. Bilan 2010/2011
MODELE ECONOMIQUE
• Nécessité d’un modèle payant
– Investissements réguliers en termes d’équipements
(commutateurs/routeurs, équipements DWDM, modules optiques)
– Evolution de l’infrastructure de liaisons
– Déploiement de nouveaux sites
– Déploiement de nouveaux services
– Consolidation progressive des ressources humaines

16. Bilan 2010/2011
SERVICES (1/2)
• Peering public: IPv4/IPv6 unicast dans le même VLAN,
IPv4 multicast.
 La fourniture de transit IP n'est pas autorisée dans ce
VLAN.
• Peering privé ("Closed user group"): possibilité de
configurer un ou plusieurs VLANs pour du trafic entre 2
membres ou plus.
 Le transit IP est toléré dans un contexte de VLAN "closed
user group".
• NOC 24H/24, 7jrs/7: supervision proactive et réactive,
joignable à travers l'extranet (et via un numéro vert)

17. Bilan 2010/2011
SERVICES (2/2)
• Portail extranet privé : liste des tickets d'incidents, contrat de
connexion, factures
• Passerelle avec le SFINX
• Synchronisation NTP
• Serveurs de routes BIRD
Plus de 10000 routes en IPv4 en 300 routes en IPv6
• Portail internet public: statistiques globales du réseau.

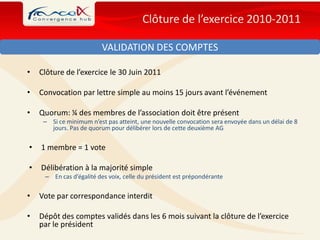

18. Clôture de l’exercice 2010-2011
VALIDATION DES COMPTES
• Clôture de l’exercice le 30 Juin 2011
• Convocation par lettre simple au moins 15 jours avant l’événement
• Quorum: ¼ des membres de l’association doit être présent
– Si ce minimum n’est pas atteint, une nouvelle convocation sera envoyée dans un délai de 8
jours. Pas de quorum pour délibérer lors de cette deuxième AG
• 1 membre = 1 vote
• Délibération à la majorité simple
– En cas d’égalité des voix, celle du président est prépondérante
• Vote par correspondance interdit
• Dépôt des comptes validés dans les 6 mois suivant la clôture de l’exercice
par le président

19. Bilan 2010/2011
ENQUETE
Votre avis compte !
Afin de développer des services au plus près de vos besoins, merci de
répondre à ce questionnaire en ligne (seulement 21 questions )
https://www.surveymonkey.com/s/FranceIX-Enquete-2011
Merci

20. EVOLUTIONS
EN
2011/2012
17/06/2011 Assemblée Générale

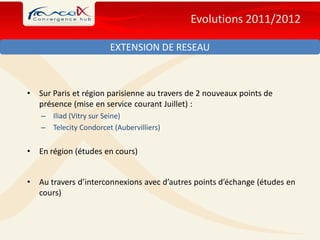

21. Evolutions 2011/2012
EXTENSION DE RESEAU
• Sur Paris et région parisienne au travers de 2 nouveaux points de
présence (mise en service courant Juillet) :
– Iliad (Vitry sur Seine)
– Telecity Condorcet (Aubervilliers)
• En région (études en cours)
• Au travers d’interconnexions avec d’autres points d’échange (études en
cours)

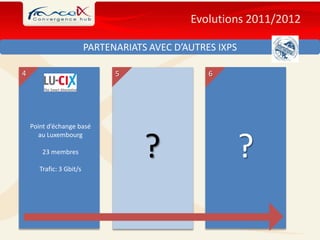

22. Evolutions 2011/2012
PARTENARIATS AVEC D’AUTRES IXPS
4 5 6
Point d’échange basé
? ?
au Luxembourg
23 membres
Trafic: 3 Gbit/s

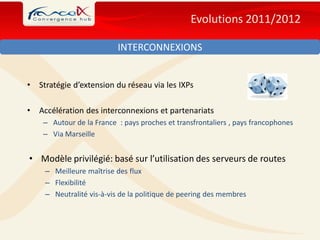

23. Evolutions 2011/2012
INTERCONNEXIONS
• Stratégie d’extension du réseau via les IXPs
• Accélération des interconnexions et partenariats
– Autour de la France : pays proches et transfrontaliers , pays francophones
– Via Marseille
• Modèle privilégié: basé sur l’utilisation des serveurs de routes
– Meilleure maîtrise des flux
– Flexibilité
– Neutralité vis-à-vis de la politique de peering des membres

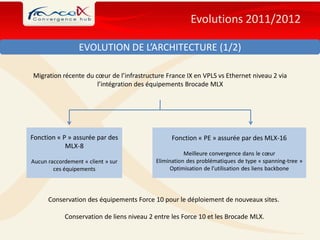

24. Evolutions 2011/2012
EVOLUTION DE L’ARCHITECTURE (1/2)
Migration récente du cœur de l’infrastructure France IX en VPLS vs Ethernet niveau 2 via
l’intégration des équipements Brocade MLX
Fonction « P » assurée par des Fonction « PE » assurée par des MLX-16
MLX-8
Meilleure convergence dans le cœur
Aucun raccordement « client » sur Elimination des problématiques de type « spanning-tree »
ces équipements Optimisation de l’utilisation des liens backbone
Conservation des équipements Force 10 pour le déploiement de nouveaux sites.
Conservation de liens niveau 2 entre les Force 10 et les Brocade MLX.

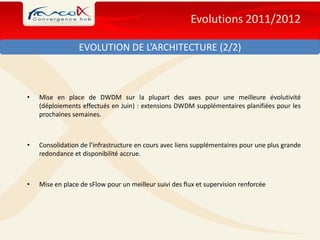

25. Evolutions 2011/2012
EVOLUTION DE L’ARCHITECTURE (2/2)
• Mise en place de DWDM sur la plupart des axes pour une meilleure évolutivité
(déploiements effectués en Juin) : extensions DWDM supplémentaires planifiées pour les
prochaines semaines.
• Consolidation de l’infrastructure en cours avec liens supplémentaires pour une plus grande
redondance et disponibilité accrue.
• Mise en place de sFlow pour un meilleur suivi des flux et supervision renforcée

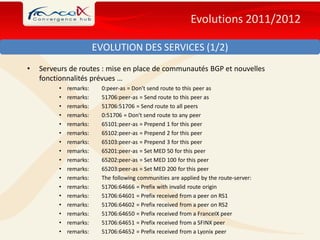

26. Evolutions 2011/2012
EVOLUTION DES SERVICES (1/2)
• Serveurs de routes : mise en place de communautés BGP et nouvelles
fonctionnalités prévues …
• remarks: 0:peer-as = Don't send route to this peer as
• remarks: 51706:peer-as = Send route to this peer as
• remarks: 51706:51706 = Send route to all peers
• remarks: 0:51706 = Don't send route to any peer
• remarks: 65101:peer-as = Prepend 1 for this peer
• remarks: 65102:peer-as = Prepend 2 for this peer
• remarks: 65103:peer-as = Prepend 3 for this peer
• remarks: 65201:peer-as = Set MED 50 for this peer
• remarks: 65202:peer-as = Set MED 100 for this peer
• remarks: 65203:peer-as = Set MED 200 for this peer
• remarks: The following communities are applied by the route-server:
• remarks: 51706:64666 = Prefix with invalid route origin
• remarks: 51706:64601 = Prefix received from a peer on RS1
• remarks: 51706:64602 = Prefix received from a peer on RS2
• remarks: 51706:64650 = Prefix received from a FranceIX peer
• remarks: 51706:64651 = Prefix received from a SFINX peer
• remarks: 51706:64652 = Prefix received from a Lyonix peer

27. Evolutions 2011/2012
EVOLUTION DES SERVICES (2/2)
• Evolution du portail utilisateurs : nouvelles fonctionnalités
(weather-maps, looking-glass)
• Etudes pour mise en place de nouveaux services : peering
SIP, peering GRX …

28. PROCHAINE ASSEMBLEE
En Septembre 2011
À Paris
Ordre du jour
Validation des comptes annuels et consolidés + Workshop (sujet à définir)
