Ce document présente un projet de mise en œuvre d'une architecture réseau pour le rectorat de Toulouse, comprenant des réseaux locaux (LAN) sur 33 sites et un réseau étendu (WAN). Il détaille les spécifications techniques, les équipements nécessaires, ainsi que les considérations de sécurité et les coûts associés au projet. La solution vise à fournir une infrastructure évolutive et administrable à distance, en prévoyant des mesures de sécurité adaptées aux besoins des utilisateurs.

1. 1 18/02/2012

2. Présenté par
GNANG Essoyomewé
IBRHIM ISSA Boubacar
TARPAGA Ismael
CISSE Mame Siny
Divine DEGBEAO Profs : Mr BA Oumar Samba
Mr James TAMGNO
Promo IGTT_2011
2 18/02/2012

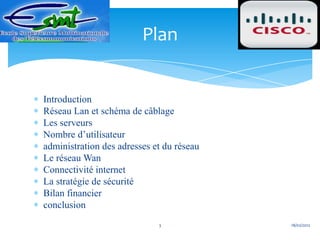

3. Plan
Introduction
Réseau Lan et schéma de câblage
Les serveurs
Nombre d’utilisateur
administration des adresses et du réseau
Le réseau Wan
Connectivité internet
La stratégie de sécurité
Bilan financier
conclusion
3 18/02/2012

4. Introduction
Ce projet a pour but de répondre à l'appel d'offre lancé par le
rectorat de Toulouse pour la mise en œuvre d'un réseau qui
comprendra des réseaux locaux (LAN) sur les 33 sites, un
réseau étendu (WAN) formant un ensemble maillé de
concentrateur régionaux et un réseau pour assurer la
connectivité entre tous les sites des établissements scolaires.
Notre étude répondra à cet appel d'offre pour la mise en place
de l'architecture réseau globale du rectorat mais nous entrerons
en détail en fournissant l'architecture du réseau LAN au niveau
du site Acacia.
4 18/02/2012

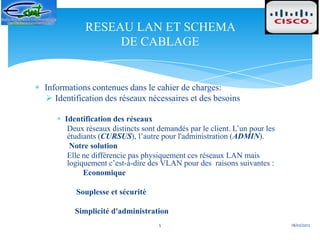

5. RESEAU LAN ET SCHEMA
DE CABLAGE
Informations contenues dans le cahier de charges:
 Identification des réseaux nécessaires et des besoins
Identification des réseaux
Deux réseaux distincts sont demandés par le client. L’un pour les
étudiants (CURSUS), l’autre pour l'administration (ADMIN).
Notre solution
Elle ne différencie pas physiquement ces réseaux LAN mais
logiquement c’est-à-dire des VLAN pour des raisons suivantes :
Economique
Souplesse et sécurité
Simplicité d'administration
5 18/02/2012

6. RESEAU LAN ET SCHEMA
DE CABLAGE

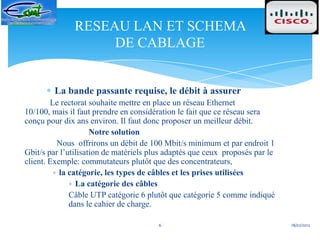

La bande passante requise, le débit à assurer
Le rectorat souhaite mettre en place un réseau Ethernet
10/100, mais il faut prendre en considération le fait que ce réseau sera
conçu pour dix ans environ. Il faut donc proposer un meilleur débit.
Notre solution
Nous offrirons un débit de 100 Mbit/s minimum et par endroit 1
Gbit/s par l’utilisation de matériels plus adaptés que ceux proposés par le
client. Exemple: commutateurs plutôt que des concentrateurs,
la catégorie, les types de câbles et les prises utilisées
La catégorie des câbles
Câble UTP catégorie 6 plutôt que catégorie 5 comme indiqué
dans le cahier de charge.
6 18/02/2012

7. RESEAU LAN ET SCHEMA
DE CABLAGE
Les débits par types de média
-Les types de câbles utilisés sont les suivants :
-FastEthernet 10/100/1000.
-Fibre optique
Les prises
Les salles de cours sont destinées aux étudiants et aux
enseignants. Il est demandé de câbler les salles avec 25 prises dans la
plupart des cas :
-24 pour les étudiants
-1 pour l'enseignant
La prise du professeur quittera directement le local technique le
plus proche.
7 18/02/2012

8. RESEAU LAN ET SCHEMA
DE CABLAGE

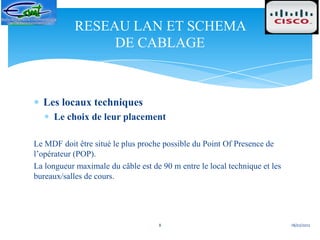

Les locaux techniques
Le choix de leur placement
Le MDF doit être situé le plus proche possible du Point Of Presence de
l’opérateur (POP).
La longueur maximale du câble est de 90 m entre le local technique et les
bureaux/salles de cours.
8 18/02/2012

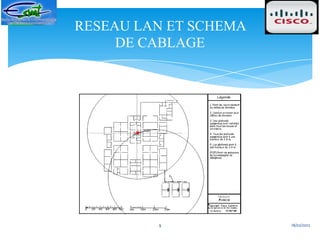

9. RESEAU LAN ET SCHEMA
DE CABLAGE
9 18/02/2012

10. RESEAU LAN ET SCHEMA
DE CABLAGE

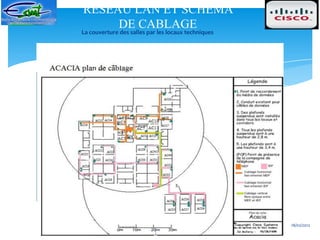

La couverture des salles par les locaux techniques
10 18/02/2012

11. RESEAU LAN ET SCHEMA
DE CABLAGE

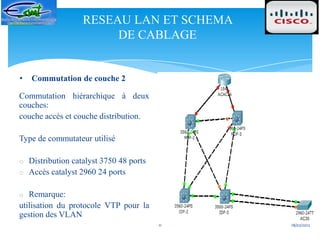

• Commutation de couche 2
Commutation hiérarchique à deux
couches:
couche accès et couche distribution.
Type de commutateur utilisé
o Distribution catalyst 3750 48 ports
o Accès catalyst 2960 24 ports
o Remarque:
utilisation du protocole VTP pour la
gestion des VLAN
11 18/02/2012

12. RESEAU LAN ET SCHEMA
DE CABLAGE

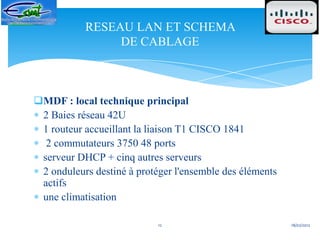

MDF : local technique principal
2 Baies réseau 42U
1 routeur accueillant la liaison T1 CISCO 1841
2 commutateurs 3750 48 ports
serveur DHCP + cinq autres serveurs
2 onduleurs destiné à protéger l'ensemble des éléments
actifs
une climatisation
12 18/02/2012

13. RESEAU LAN ET SCHEMA
DE CABLAGE

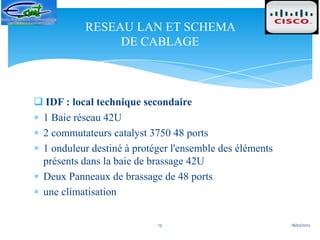

 IDF : local technique secondaire
1 Baie réseau 42U
2 commutateurs catalyst 3750 48 ports
1 onduleur destiné à protéger l'ensemble des éléments
présents dans la baie de brassage 42U
Deux Panneaux de brassage de 48 ports
une climatisation
13 18/02/2012

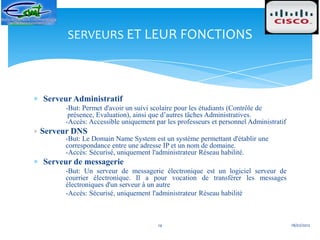

14. SERVEURS ET LEUR FONCTIONS
Serveur Administratif
-But: Permet d'avoir un suivi scolaire pour les étudiants (Contrôle de
présence, Evaluation), ainsi que d’autres tâches Administratives.
-Accès: Accessible uniquement par les professeurs et personnel Administratif
Serveur DNS
-But: Le Domain Name System est un système permettant d'établir une
correspondance entre une adresse IP et un nom de domaine.
-Accès: Sécurisé, uniquement l'administrateur Réseau habilité.
Serveur de messagerie
-But: Un serveur de messagerie électronique est un logiciel serveur de
courrier électronique. Il a pour vocation de transférer les messages
électroniques d'un serveur à un autre
-Accès: Sécurisé, uniquement l'administrateur Réseau habilité
14 18/02/2012

15. SERVEURS ET LEUR FONCTIONS
Serveur de fichier et de Backup
Il s’agit du serveur NAS (Network Attached Storage). Ce
serveur est très important car il assure la sauvegarde des
données.
Serveur Proxy
Un serveur proxy est une machine faisant fonction
d’intermédiaire entre les ordinateurs d’un réseau local et
l’internet.
15 18/02/2012

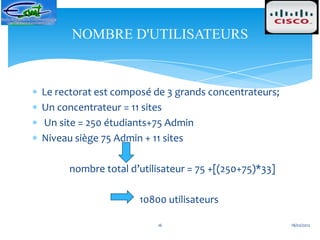

16. NOMBRE D'UTILISATEURS
Le rectorat est composé de 3 grands concentrateurs;
Un concentrateur = 11 sites
Un site = 250 étudiants+75 Admin
Niveau siège 75 Admin + 11 sites
nombre total d’utilisateur = 75 +[(250+75)*33]
10800 utilisateurs
16 18/02/2012

17. ADMINISTRATION DES ADRESSES
ET DU RESEAU
Le choix de la classe
Nous avons choisi de prendre une classe A. 10.0.0.0 avec un masque de 255.0.0.0.
choix du masque de site pour pouvoir router tous les sites
Il faut qu'on puisse router dans le WAN 33 sites. Pour cela nous pouvons proposer de
mettre le masque de site à 255.255.0.0. Avec ce masque nous sommes capables
d'adresser et router 256 sites différents, ce qui est amplement suffisant vu qu'on désire
en router seulement 33.
choix du masque pour router les VLAN
Nous avons dans l’immédiat 4 Vlan donc on aura besoin de 3bits donc un total de 8
sous réseaux
Le masque du site sera donc 255.255.224.0
17 18/02/2012

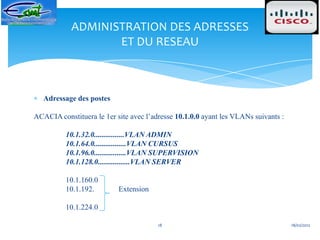

18. ADMINISTRATION DES ADRESSES
ET DU RESEAU
Adressage des postes
ACACIA constituera le 1er site avec l’adresse 10.1.0.0 ayant les VLANs suivants :
10.1.32.0................VLAN ADMIN
10.1.64.0.................VLAN CURSUS
10.1.96.0.................VLAN SUPERVISION
10.1.128.0.................VLAN SERVER
10.1.160.0
10.1.192. Extension
10.1.224.0
18 18/02/2012

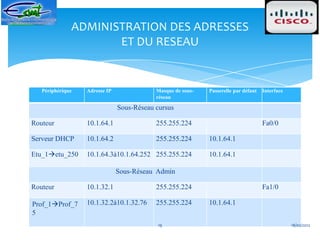

19. ADMINISTRATION DES ADRESSES
ET DU RESEAU
Périphérique Adresse IP Masque de sous- Passerelle par défaut Interface
réseau
Sous-Réseau cursus
Routeur 10.1.64.1 255.255.224 Fa0/0
Serveur DHCP 10.1.64.2 255.255.224 10.1.64.1
Etu_1etu_250 10.1.64.3à10.1.64.252 255.255.224 10.1.64.1
Sous-Réseau Admin
Routeur 10.1.32.1 255.255.224 Fa1/0
Prof_1Prof_7 10.1.32.2à10.1.32.76 255.255.224 10.1.64.1
5
19 18/02/2012

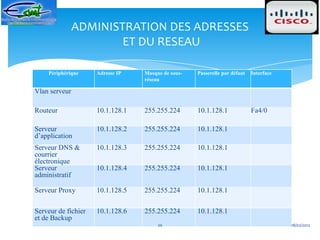

20. ADMINISTRATION DES ADRESSES
ET DU RESEAU
Périphérique Adresse IP Masque de sous- Passerelle par défaut Interface
réseau
Vlan serveur
Routeur 10.1.128.1 255.255.224 10.1.128.1 Fa4/0
Serveur 10.1.128.2 255.255.224 10.1.128.1
d’application
Serveur DNS & 10.1.128.3 255.255.224 10.1.128.1
courrier
électronique
Serveur 10.1.128.4 255.255.224 10.1.128.1
administratif
Serveur Proxy 10.1.128.5 255.255.224 10.1.128.1
Serveur de fichier 10.1.128.6 255.255.224 10.1.128.1
et de Backup
20 18/02/2012

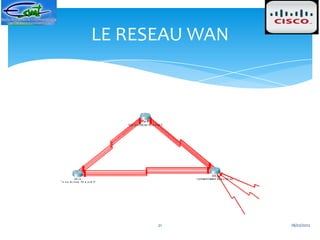

21. LE RESEAU WAN
21 18/02/2012

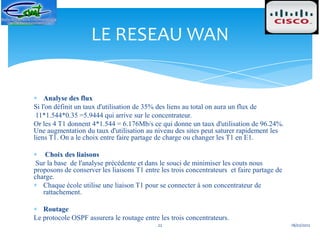

22. LE RESEAU WAN
Analyse des flux
Si l'on définit un taux d'utilisation de 35% des liens au total on aura un flux de
11*1.544*0.35 =5.9444 qui arrive sur le concentrateur.
Or les 4 T1 donnent 4*1.544 = 6.176Mb/s ce qui donne un taux d'utilisation de 96.24%.
Une augmentation du taux d'utilisation au niveau des sites peut saturer rapidement les
liens T1. On a le choix entre faire partage de charge ou changer les T1 en E1.
Choix des liaisons
Sur la base de l'analyse précédente et dans le souci de minimiser les couts nous
proposons de conserver les liaisons T1 entre les trois concentrateurs et faire partage de
charge.
Chaque école utilise une liaison T1 pour se connecter à son concentrateur de
rattachement.
Routage
Le protocole OSPF assurera le routage entre les trois concentrateurs.
22 18/02/2012

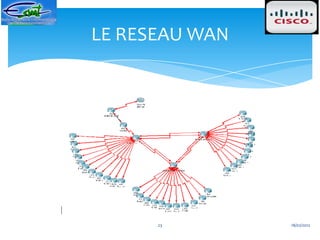

23. LE RESEAU WAN
23 18/02/2012

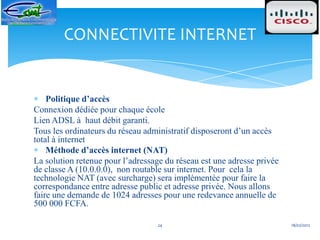

24. CONNECTIVITE INTERNET
Politique d’accès
Connexion dédiée pour chaque école
Lien ADSL à haut débit garanti.
Tous les ordinateurs du réseau administratif disposeront d’un accès
total à internet
Méthode d’accès internet (NAT)
La solution retenue pour l’adressage du réseau est une adresse privée
de classe A (10.0.0.0), non routable sur internet. Pour cela la
technologie NAT (avec surcharge) sera implémentée pour faire la
correspondance entre adresse public et adresse privée. Nous allons
faire une demande de 1024 adresses pour une redevance annuelle de
500 000 FCFA.
24 18/02/2012

25. STRATEGIE DE SECURITE
Flux identifiés:
 IP
 VLAN
 SNMP
 SSH/Telnet
 DNS
 POP3, IMAP, SMTP, EXCHANGE, HTTP
25 18/02/2012

26. STRATEGIE DE SECURITE
Internet DMZ VLAN supervision VLAN serveur VLAN VLAN Cursus
Admin
COURIE permit permit
Internet Tout R +DNS Rien Established
DMZ COURIE COURIER+VNC+ WEB+DNS WEB+DNS
R +Web Tout TS+SNMP+SSH/T Established + COURIER +COURIER
+DNS elnet
VLAN Rien Rien Rien Rien
supervision Tout Established
VLAN Rien Rien VNS+TSE+ FluxAdmin+ DNS
serveur SNMP+SSH/Telnet Tout DNS
+ COURIER
VLAN Rien Rien SNMP+SSH/Telnet Rien
Admin + Established Tout
COURIER
VLAN Rien Rien Telnet+ COURIER Rien
Cursus Established Tout
26 18/02/2012

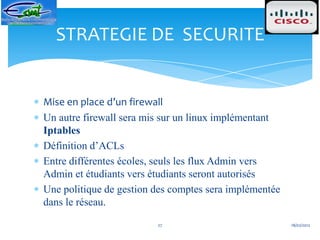

27. STRATEGIE DE SECURITE
Mise en place d’un firewall
Un autre firewall sera mis sur un linux implémentant
Iptables
Définition d’ACLs
Entre différentes écoles, seuls les flux Admin vers
Admin et étudiants vers étudiants seront autorisés
Une politique de gestion des comptes sera implémentée
dans le réseau.
27 18/02/2012

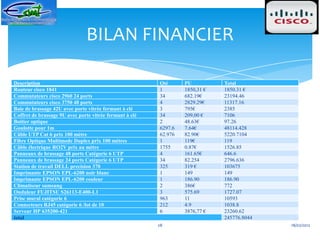

28. BILAN FINANCIER
Description Qté PU Total
Routeur cisco 1841 1 1850,31 € 1850.31 €
Commutateurs cisco 2960 24 ports 34 682.19€ 23194.46
Commutateurs cisco 3750 48 ports 4 2829.29€ 11317.16
Baie de brassage 42U avec porte vitrée fermant à clé 3 795€ 2385
Coffret de brassage 9U avec porte vitrée fermant à clé 34 209,00 € 7106
Boitier optique 2 48.63€ 97.26
Goulotte pour 1m 6297.6 7.64€ 48114.428
Câble UTP Cat 6 prix 100 mètre 62.976 82.90€ 5220.7104
Fibre Optique Multimode Duplex prix 100 mètres 1 119€ 119
Câble électrique RO2V prix au mètre 1755 0.87€ 1526.85
Panneaux de brassage 48 ports Catégorie 6 UTP 4 161.65€ 646.6
Panneaux de brassage 24 ports Catégorie 6 UTP 34 82.254 2796.636
Station de travail DELL precision 370 325 319 € 103675
Imprimante EPSON EPL-6200 noir blanc 1 149 149
Imprimante EPSON EPL-6200 couleur 1 186.90 186.90
Climatiseur sumsung 2 386€ 772
Onduleur FUJITSU S26113-E400-L1 3 575.69 1727.07
Prise mural catégorie 6 963 11 10593
Connecteurs RJ45 catégorie 6 /lot de 10 212 4.9 1038.8
Serveur HP 635200-421 6 3876,77 € 23260.62
total 245776.8044
28 18/02/2012

29. BILAN GLOBAL DU PROJET
3 routeurs Cisco 9000 (36 061 792.55*3)
+ Total d’un site (161 219 015.28*33)
+ Location liaisons louées (156 773 703.03/mois)
+ Main d’œuvre*33(861 533 923.80)
+maintenance*33(2 877 974.6)
TOTALE=6 447 008 483.32
29 18/02/2012

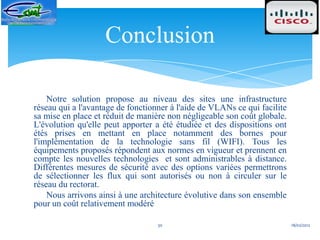

30. Conclusion
Notre solution propose au niveau des sites une infrastructure
réseau qui a l'avantage de fonctionner à l'aide de VLANs ce qui facilite
sa mise en place et réduit de manière non négligeable son coût globale.
L'évolution qu'elle peut apporter a été étudiée et des dispositions ont
étés prises en mettant en place notamment des bornes pour
l'implémentation de la technologie sans fil (WIFI). Tous les
équipements proposés répondent aux normes en vigueur et prennent en
compte les nouvelles technologies et sont administrables à distance.
Différentes mesures de sécurité avec des options variées permettrons
de sélectionner les flux qui sont autorisés ou non à circuler sur le
réseau du rectorat.
Nous arrivons ainsi à une architecture évolutive dans son ensemble
pour un coût relativement modéré
30 18/02/2012

31. 31 18/02/2012
