Le câblage structuré constitue une méthode normalisée d'intégration des systèmes de câblage pour la voix, les données et la vidéo, garantissant flexibilité et performance à long terme pour les entreprises. Il est essentiel pour le développement des infrastructures de réseau et doit être certifié pour assurer des performances optimales. Son installation adéquate peut réduire les coûts et améliorer l'efficacité en anticipant les besoins futurs en technologie.

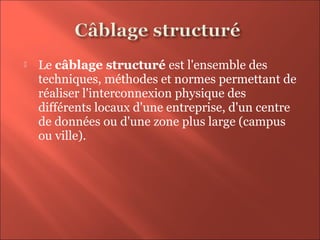

2.  Le câblage structuré est l'ensemble des
techniques, méthodes et normes permettant de
réaliser l'interconnexion physique des
différents locaux d'une entreprise, d'un centre
de données ou d'une zone plus large (campus
ou ville).

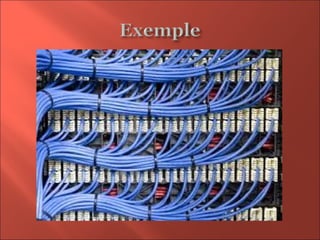

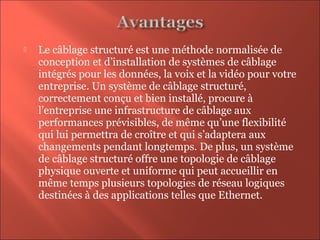

4.  Le câblage structuré est une méthode normalisée de
conception et d’installation de systèmes de câblage
intégrés pour les données, la voix et la vidéo pour votre
entreprise. Un système de câblage structuré,
correctement conçu et bien installé, procure à
l’entreprise une infrastructure de câblage aux
performances prévisibles, de même qu’une flexibilité
qui lui permettra de croître et qui s’adaptera aux
changements pendant longtemps. De plus, un système
de câblage structuré offre une topologie de câblage
physique ouverte et uniforme qui peut accueillir en
même temps plusieurs topologies de réseau logiques
destinées à des applications telles que Ethernet.

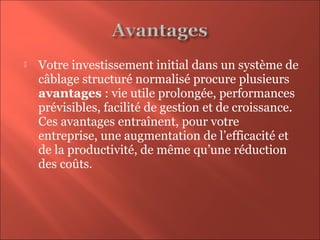

5.  Votre investissement initial dans un système de
câblage structuré normalisé procure plusieurs
avantages : vie utile prolongée, performances
prévisibles, facilité de gestion et de croissance.
Ces avantages entraînent, pour votre
entreprise, une augmentation de l’efficacité et
de la productivité, de même qu’une réduction
des coûts.

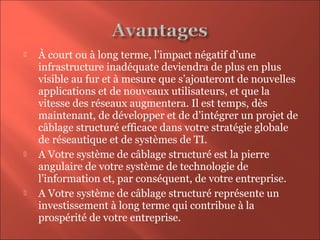

6.  À court ou à long terme, l’impact négatif d’une
infrastructure inadéquate deviendra de plus en plus
visible au fur et à mesure que s’ajouteront de nouvelles
applications et de nouveaux utilisateurs, et que la
vitesse des réseaux augmentera. Il est temps, dès
maintenant, de développer et de d’intégrer un projet de
câblage structuré efficace dans votre stratégie globale
de réseautique et de systèmes de TI.
 A Votre système de câblage structuré est la pierre
angulaire de votre système de technologie de
l’information et, par conséquent, de votre entreprise.
 A Votre système de câblage structuré représente un
investissement à long terme qui contribue à la
prospérité de votre entreprise.

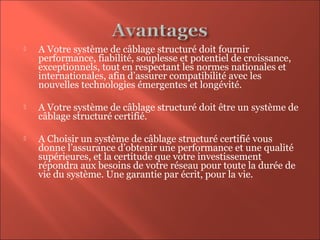

7.  A Votre système de câblage structuré doit fournir
performance, fiabilité, souplesse et potentiel de croissance,
exceptionnels, tout en respectant les normes nationales et
internationales, afin d’assurer compatibilité avec les
nouvelles technologies émergentes et longévité.
 A Votre système de câblage structuré doit être un système de
câblage structuré certifié.
 A Choisir un système de câblage structuré certifié vous
donne l’assurance d’obtenir une performance et une qualité
supérieures, et la certitude que votre investissement
répondra aux besoins de votre réseau pour toute la durée de
vie du système. Une garantie par écrit, pour la vie.

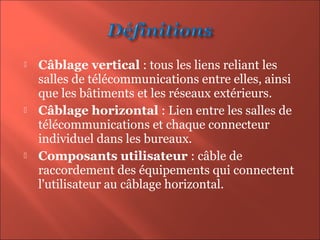

8.  Câblage vertical : tous les liens reliant les
salles de télécommunications entre elles, ainsi
que les bâtiments et les réseaux extérieurs.
 Câblage horizontal : Lien entre les salles de
télécommunications et chaque connecteur
individuel dans les bureaux.
 Composants utilisateur : câble de
raccordement des équipements qui connectent
l'utilisateur au câblage horizontal.

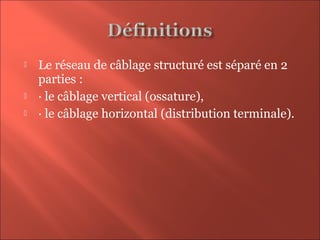

9.  Le réseau de câblage structuré est séparé en 2
parties :
 · le câblage vertical (ossature),
 · le câblage horizontal (distribution terminale).

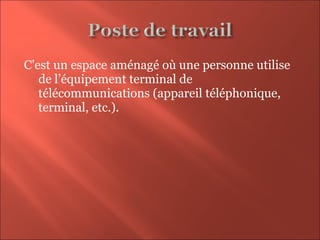

10. C'est un espace aménagé où une personne utilise
de l’équipement terminal de
télécommunications (appareil téléphonique,
terminal, etc.).

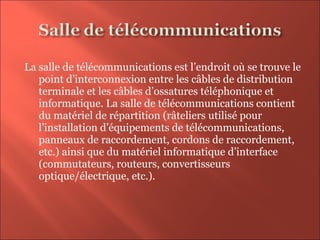

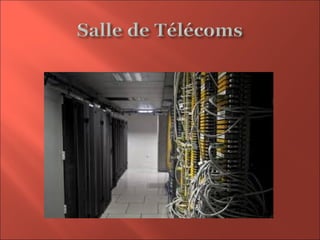

11. La salle de télécommunications est l’endroit où se trouve le
point d’interconnexion entre les câbles de distribution
terminale et les câbles d’ossatures téléphonique et
informatique. La salle de télécommunications contient
du matériel de répartition (râteliers utilisé pour
l’installation d’équipements de télécommunications,
panneaux de raccordement, cordons de raccordement,
etc.) ainsi que du matériel informatique d’interface
(commutateurs, routeurs, convertisseurs
optique/électrique, etc.).

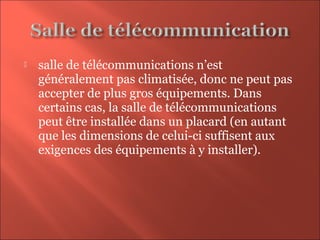

13.  salle de télécommunications n’est
généralement pas climatisée, donc ne peut pas
accepter de plus gros équipements. Dans
certains cas, la salle de télécommunications
peut être installée dans un placard (en autant
que les dimensions de celui-ci suffisent aux
exigences des équipements à y installer).

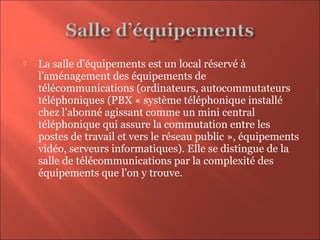

14.  La salle d’équipements est un local réservé à
l’aménagement des équipements de
télécommunications (ordinateurs, autocommutateurs
téléphoniques (PBX « système téléphonique installé
chez l’abonné agissant comme un mini central
téléphonique qui assure la commutation entre les
postes de travail et vers le réseau public », équipements
vidéo, serveurs informatiques). Elle se distingue de la
salle de télécommunications par la complexité des
équipements que l’on y trouve.

15. Il s’agit d’un boîtier, fixé normalement près de
l’entrée téléphonique de la résidence, et qui fait
la jonction entre le réseau téléphonique et le
réseau de câblage téléphonique intérieur de la
résidence.

16.  Réseau étendu Un réseau WAN(Wide
Area Network) est un réseau de (WAN)
communication dispersé
géographiquement.

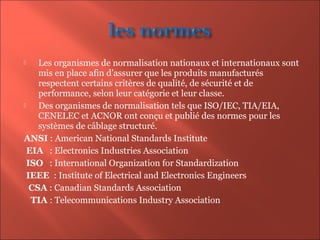

17.  Les organismes de normalisation nationaux et internationaux sont
mis en place afin d’assurer que les produits manufacturés
respectent certains critères de qualité, de sécurité et de
performance, selon leur catégorie et leur classe.
 Des organismes de normalisation tels que ISO/IEC, TIA/EIA,
CENELEC et ACNOR ont conçu et publié des normes pour les
systèmes de câblage structuré.
ANSI : American National Standards Institute
EIA : Electronics Industries Association
ISO : International Organization for Standardization
IEEE : Institute of Electrical and Electronics Engineers
CSA : Canadian Standards Association
TIA : Telecommunications Industry Association

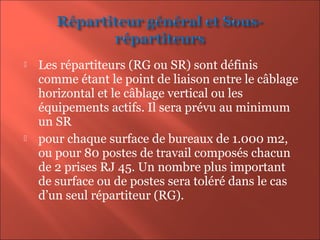

18.  Les répartiteurs (RG ou SR) sont définis
comme étant le point de liaison entre le câblage
horizontal et le câblage vertical ou les
équipements actifs. Il sera prévu au minimum
un SR
 pour chaque surface de bureaux de 1.000 m2,
ou pour 80 postes de travail composés chacun
de 2 prises RJ 45. Un nombre plus important
de surface ou de postes sera toléré dans le cas
d’un seul répartiteur (RG).

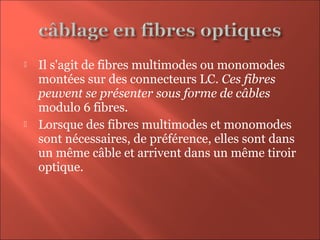

19.  Il s'agit de fibres multimodes ou monomodes
montées sur des connecteurs LC. Ces fibres
peuvent se présenter sous forme de câbles
modulo 6 fibres.
 Lorsque des fibres multimodes et monomodes
sont nécessaires, de préférence, elles sont dans
un même câble et arrivent dans un même tiroir
optique.

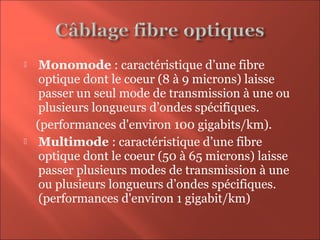

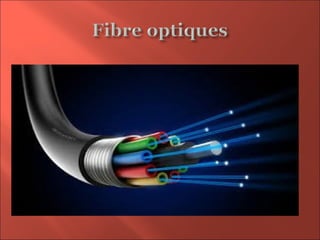

21.  Monomode : caractéristique d’une fibre
optique dont le coeur (8 à 9 microns) laisse
passer un seul mode de transmission à une ou
plusieurs longueurs d’ondes spécifiques.
(performances d'environ 100 gigabits/km).
 Multimode : caractéristique d’une fibre
optique dont le coeur (50 à 65 microns) laisse
passer plusieurs modes de transmission à une
ou plusieurs longueurs d’ondes spécifiques.
(performances d'environ 1 gigabit/km)

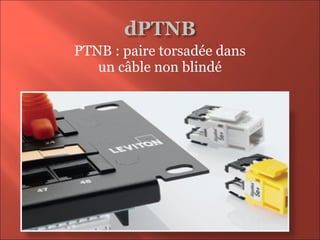

22. PTNB : paire torsadée dans
un câble non blindé

23. Prise de télécommunications : élément
de raccordement femelle pour câble
decuivre muni d’un connecteur RJ45.
