Le document décrit l'architecture et la configuration du réseau à MINET, en mettant l'accent sur la connexion des chambres, les VLANs, et le processus d'authentification des utilisateurs via RADIUS. Il aborde également la gestion des adresses IP, le DHCP, et les projets de télécommunications en cours, tels que la mise en place du Wi-Fi et la virtualisation des services. Enfin, il mentionne les maintenances et la création de comptes pour les nouveaux adhérents.

2. HHow do I getz there ?!!
INTERNET
WWW
RESEAUX

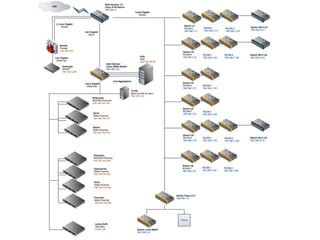

3. Très succinctement :

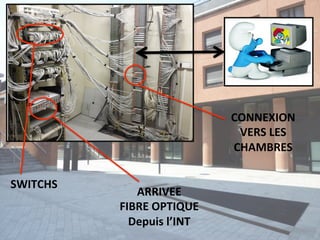

5. CONNEXION
VERS LES
CHAMBRES
SWITCHS
ARRIVEE
FIBRE OPTIQUE
Depuis l’INT

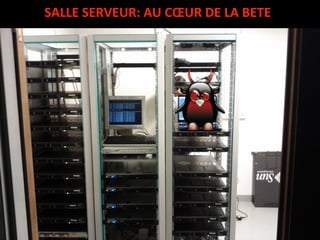

6. SALLE SERVEUR: AU CŒUR DE LA BETE

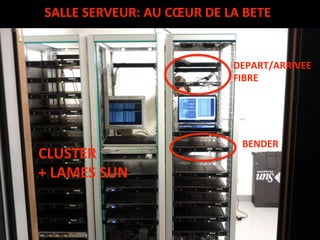

7. SALLE SERVEUR: AU CŒUR DE LA BETE
DEPART/ARRIVEE
FIBRE
BENDER
CLUSTER
+ LAMES SUN

8. ET APRES,
LA DISI PREND
TOUT EN CHARGE
VERS RENATER
Passerelle: 157.159.40.2
DNS: diamant.int‐evry.fr
157.159.10.12
Proxy: proxy.int‐evry.fr

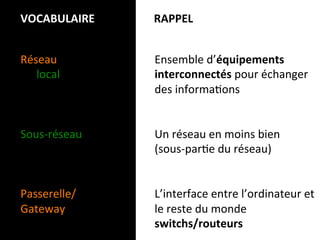

9. VOCABULAIRE RAPPEL
Réseau Ensemble d’équipements
local interconnectés pour échanger
des informaLons
Sous‐réseau Un réseau en moins bien
(sous‐parLe du réseau)
Passerelle/ L’interface entre l’ordinateur et
Gateway le reste du monde
switchs/routeurs

10. VOCABULAIRE RAPPEL
adresse MAC l’adresse physique de la carte
réseau
00:45:2C:78:A2:10
adresse IP l’idenLfiant de l’ordinateur sur
le réseau
157.159.42.42

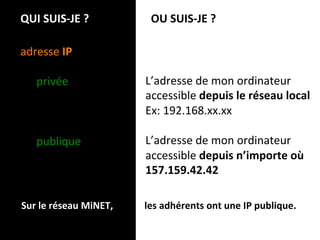

11. QUI SUIS‐JE ? OU SUIS‐JE ?
adresse IP
privée L’adresse de mon ordinateur
accessible depuis le réseau local
Ex: 192.168.xx.xx
publique L’adresse de mon ordinateur
accessible depuis n’importe où
157.159.42.42
SSur le réseau MiNET, les adhérents ont une IP publique..

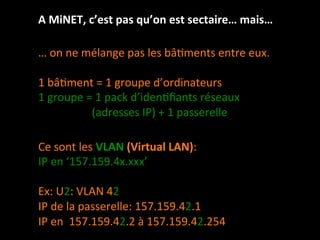

12. A MiNET, c’est pas qu’on est sectaire… mais…
… on ne mélange pas les bâLments entre eux.
1 bâLment = 1 groupe d’ordinateurs
1 groupe = 1 pack d’idenLfiants réseaux
(adresses IP) + 1 passerelle
Ce sont les VLAN (Virtual LAN):
IP en ‘157.159.4x.xxx’
Ex: U2: VLAN 42
IP de la passerelle: 157.159.42.1
IP en 157.159.42.2 à 157.159.42.254

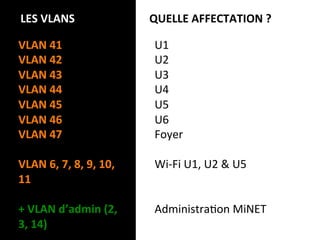

14. LES VLANS QUELLE AFFECTATION ?
VLAN 41 U1
VLAN 42 U2
VLAN 43 U3
VLAN 44 U4
VLAN 45 U5
VLAN 46 U6
VLAN 47 Foyer
VLAN 6, 7, 8, 9, 10, Wi‐Fi U1, U2 & U5
11
+ VLAN d’admin (2, AdministraLon MiNET
3, 14)

15. OK…
…mais un VLAN,
à quoi ça sert?
Dans un sous‐réseau: les machines sont
physiquement proches
Dans un VLAN: c’est un regroupement logique, peu
importe l’emplacement physique des machines

16. Les VLAN permekent
 de définir qui peut discuter avec qui (sécurité).
ex: VLAN d’administraLon MiNET // VLAN bâLments

17. Je veux accéder à Internet, mais mon ordinateur est un créLn.
Comment peut‐il:
 Savoir dans quel bâLment/VLAN il est ?
 Obtenir une adresse IP ?
 Trouver son chemin jusqu’à des pages web ?

19. A MiNET,
les machines s’authenhfient pour se connecter.
Je connecte mon ordinateur: PHASE D’AUTHENTIFICATION
le RADIUS
(Remote Authenhficahon Dial‐In
User Service)
Données uLlisateur:
Login
Mot de Passe vérifie que les infos concordent avec les
Adresse MAC données enregistrées
Enregistrées dans la
Base de Données MiNET

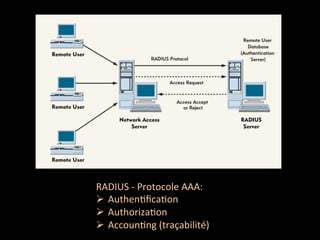

20. RADIUS ‐ Protocole AAA:
 AuthenLficaLon
 AuthorizaLon
 AccounLng (traçabilité)

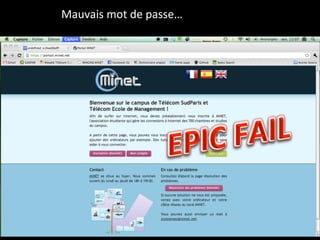

21. Mauvais mot de passe…

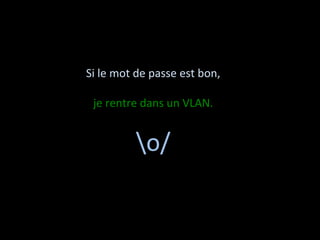

22. Si le mot de passe est bon,
je rentre dans un VLAN.
o/

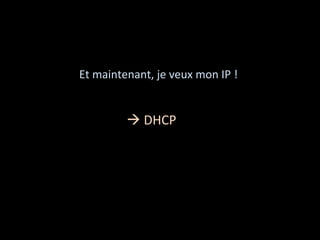

25. Et maintenant, je veux mon IP !
 DHCP

28. Les maintenances à
Du lundi au jeudi,
entre 18h et 19h30
Venez nous aider !

29. Comment créer un compte pour un nouvel
adhérent avec adh5 ?

30. MiNET, What else ?

31. Le Wi‐FI à MiNET
Disponible au
U1, U2 et U5
1 borne pour 6
personnes
Projet de 2A
En 2012: U4

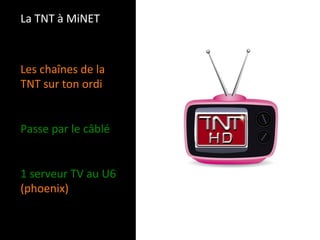

33. La TNT à MiNET
Les chaînes de la
TNT sur ton ordi
Passe par le câblé
1 serveur TV au U6
(phoenix)

34. La VoIP à MiNET
Pas de téléphone
au U6 ?
 VoIP en passant
par son ordi
Un projet télécom
en cours de
déploiement

35. Apprendre sur du
matériel professionnel
CISCO
Configurer un switch
Mekre à jour les IOS

36. Virtualisahon et
Clustering
VirtualisaLon des
services
MigraLon de Xen à
KVM & OpenVZ
Monitoring

38. PRESENTATIONS A VENIR
Wi‐Fi Mise en place du Wi‐Fi
octobre sur le réseau MiNET (PJ)
Mathieu Cassard
Virtualisahon Pourquoi virtualiser ? Comment ?
Stéphanie Ouillon Virtualisahon et clustering à
MiNET
Monitoring Supervision système:
Guillaume Demaison la soluLon Zabbix

39. Merci pour votre
anenhon !
