1. MiNET et ses services
Maisel INT NETwork par définition
28 Septembre 2010

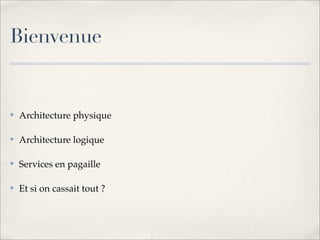

2. Bienvenue
✤ Architecture physique
✤ Architecture logique
✤ Services en pagaille
✤ Et si on cassait tout ?

3. Architecture physique

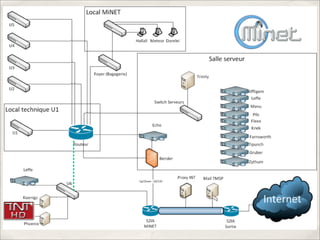

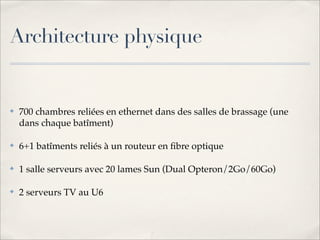

✤ 700 chambres reliées en ethernet dans des salles de brassage (une
dans chaque batîment)
✤ 6+1 batîments reliés à un routeur en fibre optique
✤ 1 salle serveurs avec 20 lames Sun (Dual Opteron/2Go/60Go)
✤ 2 serveurs TV au U6

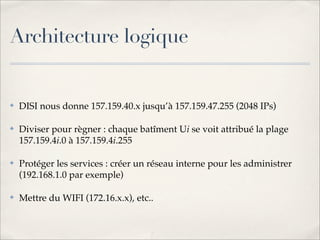

5. Architecture logique
✤ DISI nous donne 157.159.40.x jusqu’à 157.159.47.255 (2048 IPs)
✤ Diviser pour règner : chaque batîment Ui se voit attribué la plage
157.159.4i.0 à 157.159.4i.255
✤ Protéger les services : créer un réseau interne pour les administrer
(192.168.1.0 par exemple)
✤ Mettre du WIFI (172.16.x.x), etc..

6. Un peu le bazar...

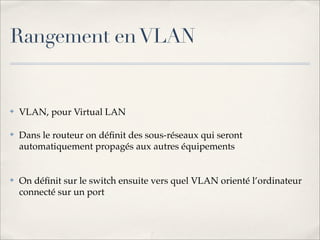

7. Rangement en VLAN
✤ VLAN, pour Virtual LAN
✤ Dans le routeur on définit des sous-réseaux qui seront
automatiquement propagés aux autres équipements
✤ On définit sur le switch ensuite vers quel VLAN orienté l’ordinateur
connecté sur un port

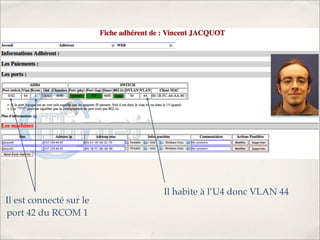

8. Il habite à l’U4 donc VLAN 44
Il est connecté sur le
port 42 du RCOM 1

9. !

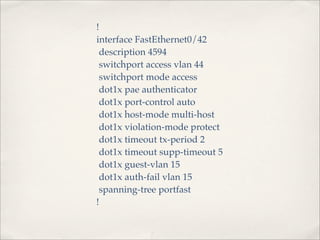

interface FastEthernet0/42
description 4594
switchport access vlan 44
switchport mode access
dot1x pae authenticator
dot1x port-control auto
dot1x host-mode multi-host
dot1x violation-mode protect
dot1x timeout tx-period 2
dot1x timeout supp-timeout 5
dot1x guest-vlan 15
dot1x auth-fail vlan 15
spanning-tree portfast
!

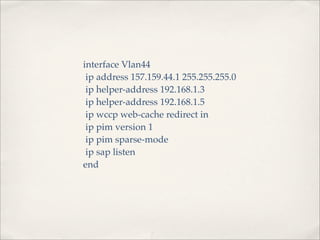

10. interface Vlan44
ip address 157.159.44.1 255.255.255.0
ip helper-address 192.168.1.3
ip helper-address 192.168.1.5
ip wccp web-cache redirect in
ip pim version 1
ip pim sparse-mode
ip sap listen
end

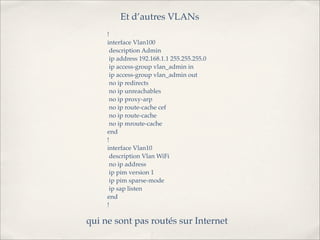

11. Et d’autres VLANs
!
interface Vlan100
description Admin
ip address 192.168.1.1 255.255.255.0
ip access-group vlan_admin in
ip access-group vlan_admin out
no ip redirects
no ip unreachables
no ip proxy-arp
no ip route-cache cef
no ip route-cache
no ip mroute-cache
end
!
interface Vlan10
description Vlan WiFi
no ip address
ip pim version 1
ip pim sparse-mode
ip sap listen
end
!
qui ne sont pas routés sur Internet

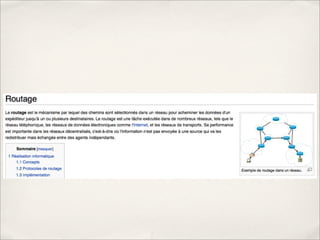

12. Texte

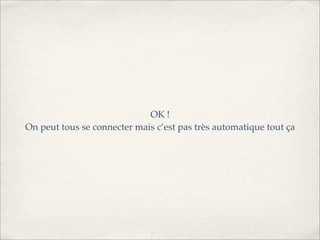

13. OK !
On peut tous se connecter mais c’est pas très automatique tout ça

14. Gros mots
✤ LDAP
✤ RADIUS
✤ DHCP
✤ DNS
✤ Proxy

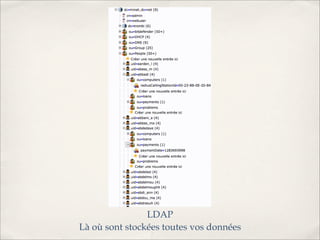

15. LDAP
Là où sont stockées toutes vos données

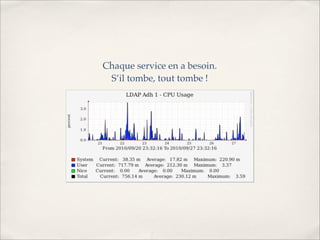

16. Chaque service en a besoin.
S’il tombe, tout tombe !

17. RADIUS
autorise l’adhérent à utiliser le réseau

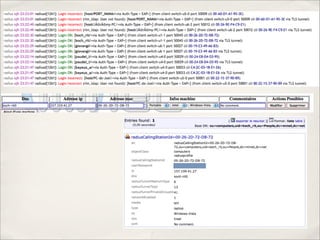

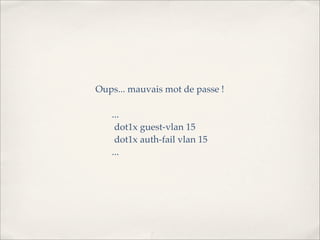

19. Oups... mauvais mot de passe !
...
dot1x guest-vlan 15
dot1x auth-fail vlan 15
...

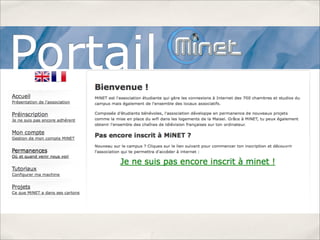

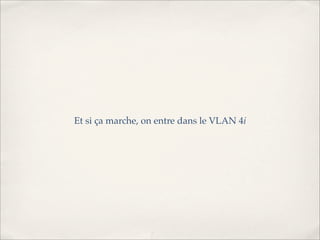

21. Et si ça marche, on entre dans le VLAN 4i

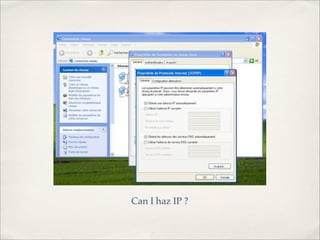

22. Can I haz IP ?

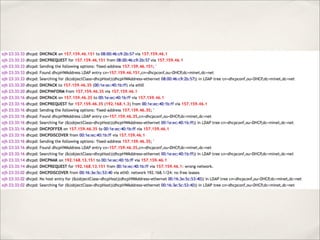

23. DHCP

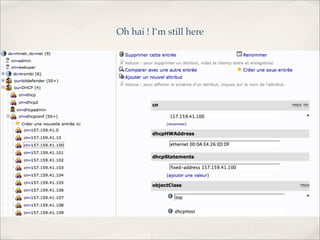

24. Oh hai ! I’m still here

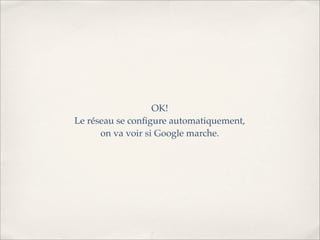

26. OK!
Le réseau se configure automatiquement,
on va voir si Google marche.

27. Quel IP se cache derrière le domaine google.fr ?

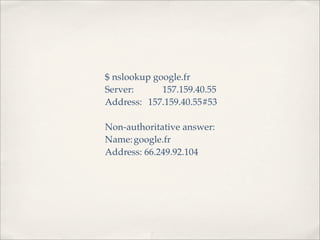

28. $ nslookup google.fr
Server:! ! 157.159.40.55
Address:! 157.159.40.55#53
Non-authoritative answer:
Name:!google.fr
Address: 66.249.92.104

29. Il n’y a plus qu’à se connecter sur cette IP pour obtenir ma page.
Comme elle n’appartient pas à mon réseau, pour l’atteindre,
je passe par la passerelle par défaut.

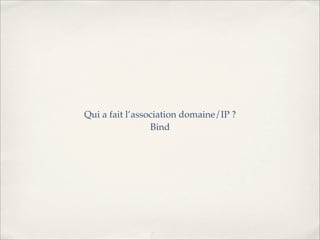

30. Qui a fait l’association domaine/IP ?
Bind

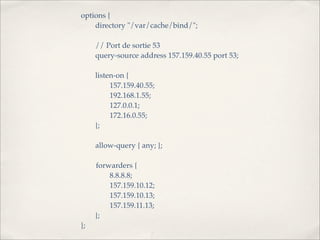

31. options {
! directory "/var/cache/bind/";
! // Port de sortie 53
! query-source address 157.159.40.55 port 53;
! listen-on {
! ! 157.159.40.55;
! ! 192.168.1.55;
! ! 127.0.0.1;
! ! 172.16.0.55;
! };
!
! allow-query { any; };
forwarders {
! ! 8.8.8.8;
! ! 157.159.10.12;
! ! 157.159.10.13;
! ! 157.159.11.13;
! };
};

32. Plus vite, plus vite !
Faisons du cache avec un proxy (transparent) !

33. SQUID
garde en cache les pages web
sait ce que vous regardez sur Internet

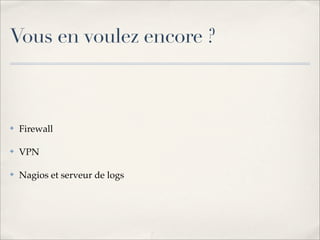

34. Vous en voulez encore ?
✤ Firewall
✤ VPN
✤ Nagios et serveur de logs

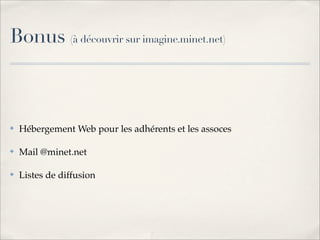

35. Bonus (à découvrir sur imagine.minet.net)
✤ Hébergement Web pour les adhérents et les assoces
✤ Mail @minet.net
✤ Listes de diffusion

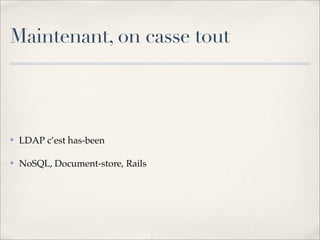

36. Maintenant, on casse tout
✤ LDAP c’est has-been

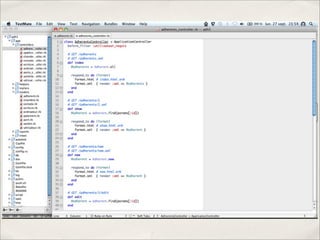

✤ NoSQL, Document-store, Rails
