Le numérique est un des facteurs
déterminants qui placera la Manche,
département rural, dans la modernité.
Conscient de l’importance et de l’op-
portunité du très haut débit pour
développer l’attractivité des territoires,
Manche Numérique, avec l’ensemble
de ses membres, Conseil général et
établissements publics de coopération
intercommunale, a anticipé cette
révolution et s’est engagé dès 2007
dans une politique de desserte en très
haut débit sur Saint-Lô et Cherbourg-
Octeville.
Quels enjeux ?
......................... La France a engagé un programme
très haut débit qui permet d’associer
les initiatives privées et publiques. Ce
secteur est un des leviers de croissance
dans un contexte économique difficile.
D’important, l’enjeu numérique est
devenu essentiel et hautement stra-
tégique, il impacte tous les secteurs
d’activité de notre société. Le réseau
numérique est le réseau du XXIème
siècle. C’est un enjeu particulièrement
fort dans un département comme la
Manche où l’activité est bien répartie
sur le territoire, et où le numérique
peut transformer la ruralité en force.
LE TRÈS HAUT DÉBIT
DANS LA MANCHE
LE TRÈS HAUT DÉBIT
DANS LA MANCHE page 3
- Quels enjeux ?
- Le Très Haut Débit dans
le département de la Manche :
quelle ambition ?
- La fibre : c’est quoi ?
Quels avantages ? Quels usages ?
LE RÉSEAU FTTH page 6
- Comment fonctionne un réseau FTTH ?
- La construction du réseau
dans la Manche
LE RACCORDEMENT FINAL
À VOTRE DOMICILE page 8
- Qu’est-ce que le raccordement final ?
- En fonction de votre logement,
comment sera réalisé
votre raccordement ?
- Je veux me raccorder,
quelles démarches ?
LE RÉSEAU EST ACTIVÉ :
COMMENT AVOIR ACCÈS
AUX SERVICES ? page 13
- Quelles démarches pour obtenir une
offre libre ?
- Et la connexion dans mon logement ?
GLOSSAIREpage 14
02 03
SOMMAIRE

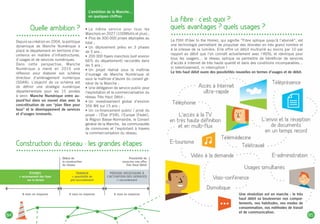

Quelle ambition ?
.........................Depuis sa création en 2004, la politique
dynamique de Manche Numérique a
placé le département en territoire d’ex-
cellence en matière d’infrastructures,
d’usages et de services numériques.
Dans cette perspective, Manche
Numérique a mené en 2010 une
réflexion pour élaborer son schéma
directeur d’aménagement numérique
(SDAN). L’objectif de ce schéma est
de définir une stratégie numérique
départementale pour les 15 années
à venir. Manche Numérique entre au-
jourd’hui dans un nouvel élan avec la
concrétisation de son “plan fibre pour
tous“ et le développement de services
et d’usages innovants.
La fibre : c'est quoi ?
quels avantages ? quels usages ?
...................................................Le FttH (Fiber to the Home), qui signifie “Fibre optique jusqu’à l’abonné“, est
une technologie permettant de propulser des données en très grand nombre et
à la vitesse de la lumière. Elle offre un débit multiplié au moins par 10 par
rapport au débit que l’on connaît actuellement avec l’ADSL et identique pour
tous les usagers… le réseau optique va permettre de bénéficier de services
d’accès à Internet de très haute qualité et dans des conditions incomparables…
ni ralentissement, ni interruption !
Le très haut débit ouvre des possibilités nouvelles en termes d’usages et de débit.
Une révolution est en marche : le très
haut débit va bouleverser nos compor-
tements, nos habitudes, nos modes de
consommation, nos méthodes de travail
et de communication.
04 05
.....................................................Construction du réseau : les grandes étapes
Début de
la construction
du réseau
ÉTUDES
> recensement des foyer
sur le terrain
8 mois en moyenne 6 mois en moyenne 6 mois en moyenne
TRAVAUX
> possibilité de
pré-raccordement
PÉRIODE NÉCESSAIRE À
L’ACTIVATION DES SERVICES
> raccordement
Possibilité de
souscrire une offre
Très Haut Débit
L’ambition de la Manche…
en quelques chiffres
•	Le même service pour tous les
Manchois en 2027 (100Mbit/s et plus) ;
•	Plus de 300 000 prises déployées au
total ;
•	Un déploiement prévu en 3 phases
de 5 ans ;
•	200 000 foyers manchois (soit environ
66% du département) raccordés dans
les 5 ans ;
•	Un projet réalisé sous la maîtrise
d’ouvrage de Manche Numérique et
sous la maîtrise d’œuvre du conseil gé-
néral de la Manche ;
•	Une délégation de service public pour
l’exploitation et la commercialisation du
réseau Très Haut Débit ;
•	Un investissement global d’environ
356 Me sur 15 ans ;
•	Un co-financement public / privé du
projet : l’État (FSN), l’Europe (Feder),
la Région Basse-Normandie, le Conseil
général de la Manche, les communautés
de communes et l’exploitant à travers
la commercialisation du réseau.

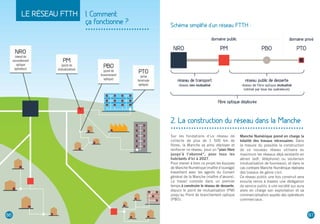

LE RÉSEAU FTTH 1. Comment
ça fonctionne ?
.........................
Sur les fondations d’un réseau de
collecte de plus de 1 500 km de
fibres, la Manche va ainsi déployer et
renforcer ce réseau, pour un “plan fibre
jusqu’à l’abonné“, pour tous les
habitants d’ici à 2027.
Pour mener à bien ce projet les équipes
de Manche Numérique (maître d’ouvrage)
travaillent avec les agents du Conseil
général de la Manche (maître d’œuvre).
Le travail consiste dans un premier
temps à construire le réseau de desserte,
depuis le point de mutualisation (PM)
jusqu’au Point de branchement optique
(PBO).
2. La construction du réseau dans la Manche
....................................................
Manche Numérique prend en charge la
totalité des travaux nécessaires. Dans
la mesure du possible la construction
de ce nouveau réseau utilisera au
maximum les réseaux déjà existants en
aérien (edf, téléphone) ou souterrain
(mutualisation de fourreaux), et dans le
cas contraire Manche Numérique réalisera
des travaux de génie civil.
Ce réseau public une fois construit sera
ensuite remis à travers une délégation
de service public à une société qui aura
alors en charge son exploitation et sa
commercialisation auprès des opérateurs
commerciaux.
06 07
Schéma simplifié d'un réseau FTTH :

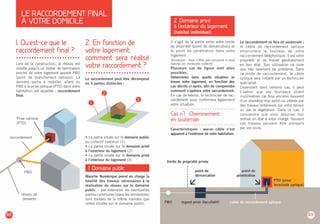

1. Qu'est-ce que le
raccordement final ?
.........................Lors de la construction, le réseau est
installé jusqu’à un boitier de terminaison
proche de votre logement appelé PBO
(point de branchement optique). La
dernière partie à installer, allant du
PBO à la prise optique (PTO) dans votre
habitation est appelée : raccordement
final.
raccordement
PBO
Prise optique
(PTO)
réseau de
desserte
Le raccordement se fera en souterrain :
le câble de raccordement optique
empruntera le fourreau de votre
raccordement téléphonique. Il est votre
propriété et se trouve généralement
en bon état. Son utilisation ne pose
que très rarement de problème. Dans
ce mode de raccordement, le câble
optique sera installé par un technicien
spécialisé.
Cependant dans certains cas, il peut
s’avérer que vos fourreaux soient
inutilisables car trop anciens (souvent
d’un diamètre trop petit) ou altérés par
des travaux antérieurs sur votre terrain
ou par la végétation. Dans ce cas, il
conviendra que vous assuriez leur
remise en état à votre charge. Souvent
ces travaux peuvent être entrepris
par vos soins.
LE RACCORDEMENT FINAL
À VOTRE DOMICILE
08 09
2. En fonction de
votre logement,
comment sera réalisé
votre raccordement ?
.........................Le raccordement peut être décomposé
en 3 parties distinctes :
1
2
3
•	La partie située sur le domaine public
ou collectif commun (1)
•	La partie située sur le domaine privé
à l’extérieur du logement (2)
•	La partie située sur le domaine privé
à l’intérieur du logement (3)
1. Domaine public
Manche Numérique prend en charge la
totalité des travaux nécessaires à la
réalisation du réseau sur le domaine
public – par extension les éventuelles
parties communes (dans les immeubles)
sont traitées de la même manière que
celles situées sur le domaine public.
2. Domaine privé
à l'extérieur du logement
(habitat individuel)
Il s’agit de la partie entre votre limite
de propriété (point de démarcation) et
le point de pénétration dans votre
logement.
Remarque : Vous n’êtes pas concerné si vous
habitez en immeuble collectif.
Plusieurs cas de figure sont alors
possibles.
Déterminez dans quelle situation se
trouve votre logement, en fonction des
cas décrits ci-après, afin de comprendre
comment s’opérera votre raccordement.
En cas de besoin, le technicien de rac-
cordement vous confirmera également
votre situation.
- - - - - - - - - - - - - - - - - - - - - - - - - - - -
Cas n°1 : Cheminement
en souterrain
- - - - - - - - - - - - - - - - - - - - - - - - - - - -
Caractéristiques : aucun câble n’est
apparent à l’extérieur de votre habitation.
10 11
- - - - - - - - - - - - - - - - - - - - - - - - - - - -

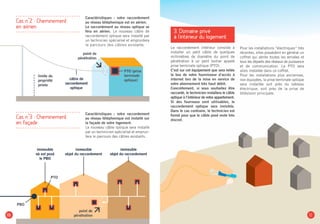

Cas n°2 : Cheminement
en aérien
- - - - - - - - - - - - - - - - - - - - - - - - - - - -
Caractéristiques : votre raccordement
au réseau téléphonique est en aérien.
Le raccordement au réseau optique se
fera en aérien. Le nouveau câble de
raccordement optique sera installé par
un technicien spécialisé et empruntera
le parcours des câbles existants.
- - - - - - - - - - - - - - - - - - - - - - - - - - - -
Cas n°3 : Cheminement
en façade
- - - - - - - - - - - - - - - - - - - - - - - - - - - -
Caractéristiques : votre raccordement
au réseau téléphonique est installé sur
la façade de votre logement.
Le nouveau câble optique sera installé
par un technicien spécialisé et emprun-
tera le parcours des câbles existants.
Pour les installations “électriques“ très
récentes, elles possèdent en général un
coffret qui abrite toutes les arrivées et
tous les départs des réseaux de puissance
et de communication. La PTO sera
alors installée dans ce coffret.
Pour les installations plus anciennes,
non équipées, la prise terminale optique
sera installée soit près du tableau
électrique, soit près de la prise de
télévision principale.
3. Domaine privé
à l'intérieur du logement
Le raccordement intérieur consiste à
installer un petit câble de quelques
millimètres de diamètre du point de
pénétration à un petit boitier appelé
prise terminale optique (PTO).
C’est sur cet équipement que sera reliée
la box de votre fournisseur d’accès à
internet lors de la mise en service de
votre abonnement très haut débit.
Concrètement, si vous souhaitez être
raccordé, le technicien installera le câble
optique à l’intérieur de votre appartement.
Si des fourreaux sont utilisables, le
raccordement optique sera invisible.
Dans le cas contraire, le technicien est
formé pour que le câble posé reste très
discret.
1. Quelles démarches
pour obtenir
une offre fibre ?
.........................Une fois la construction du réseau
terminée, l’exploitant sera alors en
charge de commercialiser ce réseau
auprès des fournisseurs d’accès à
Internet (FAI).
Ces FAI proposeront alors leurs offres
très haut débit aux particuliers.
Cas n°1 : vous êtes pré-raccordés par
Manche Numérique au réseau,
l’activation des services se fera alors
dès la souscription de votre abonnement
Cas n°2 : vous n’êtes pas raccordés
au réseau, vous souscrivez une offre
Très Haut Débit auprès du FAI choisi.
Il procédera alors au raccordement de
votre logement (cf solution n°2 page 12).
Dans les deux cas, une fois votre abon-
nement souscrit, le FAI devient votre
interlocuteur unique.
12 13
Démarche pour le pré-raccordement :
Vous avez reçu un courrier de Manche
Numérique avec ce guide, votre demande
de pré-raccordement peut être faite.
•	Remplir le bulletin de pré-raccordement
et le signer
•	Renvoyer ce bulletin à Manche
Numérique qui contactera l’entreprise
pour réalisation des travaux
•	Règlement des 50€ au trésor public
après travaux dès réception de la facture.
Certaines collectivités envisagent de
prendre en charge ce coût. Vous serez
informés le moment venu.
À noter : les fournisseurs d’accès à Internet
proposeront des offres Très Haut Débit environ
1 an après la construction de ces pré-raccor-
dements. Vous pourrez alors bénéficier des
services plus rapidement.
Solution n°2 : je me raccorde (après
l’arrivée des fournisseurs d’accès à
Internet).
Une fois la construction du réseau
optique achevée, Manche Numérique, à
travers son exploitant, le commercialisera
auprès des fournisseurs d’accès à Internet
qui pourront alors vous proposer des
offres Très Haut Débit.
Votre raccordement pourra alors
s’effectuer dès la souscription d’une
offre Très Haut Débit auprès d’un
fournisseur d’accès à Internet.
Démarche pour le raccordement :
•	Choix d’un fournisseur d’accès à
Internet
•	Souscription d’un abonnement fibre
et demande de raccordement
•	Règlement de la réalisation du
raccordement.
LE RÉSEAU EST ACTIVÉ :
COMMENT AVOIR ACCÈS
AUX SERVICES ?
3. Je veux
me raccorder :
quelles démarches ?
.........................Vous souhaitez bénéficier du très haut
débit et raccorder le logement que vous
occupez au réseau optique, que faire ?
Solution n°1 : je me pré-raccorde
Dans un souci d’efficacité et de com-
plétude du réseau, Manche Numérique
vous propose de réaliser votre raccordement
au réseau de fibre dès la construction
du réseau de desserte.
Cette solution possède plusieurs avan-
tages. Lors de votre abonnement à
une offre très haut débit, les délais
d’activation seront réduits. Manche
Numérique vous propose de réaliser
ce raccordement pour une participation
de votre part de 50e TTC (ce coût com-
prend le passage de la fibre jusqu’à
votre domicile et l’installation de la
prise terminale dans votre logement) et
ce quel que soit le cas de raccordement
(aérien, souterrain, façade).
Remarque : pour rappel, ce raccordement
s’appuiera sur vos infrastructures existantes.
Si celles-ci sont inexploitables, le coût lié à
leur remise en état sera à votre charge en
supplément des 50€ demandés.
2. Et la connexion dans mon logement ?
....................................................Votre box est directement raccordée à la PTO, il existe alors plusieurs possibilités
pour connecter tous vos équipements au sein de votre foyer :
•	La solution filaire grâce au câble ethernet
•	La connexion sans fil : le WiFi
•	La communication par CPL (courants porteurs en ligne),
si votre installation électrique le permet.
Projet cofinancé par :
et les Communautés de communes,
Communauté d’agglomération
et Communauté urbaine.
Point de
Mutualisation (PM) :
Point de rencontre
entre les réseaux de
collecte des opérateurs
et le réseau public de
desserte.
• • • • • • • • • • • • • • • • •
Nœud de
Raccordement
optique (NRO) :
Point de concentration
d’un réseau en fibre
optique jusqu’à l’abonné
où sont installés les
équipements actifs des
opérateurs.
• • • • • • • • • • • • • • • • •
Point de Branchement
Optique (PBO) :
Point à partir duquel
les foyers sont raccordés
au réseau public de
desserte. Un PBO des-
sert en moyenne 6 à 8
logements.
• • • • • • • • • • • • • • • • •
Prise Terminale
Optique (PTO) :
Prise située à l’intérieur
du logement ou local
à usage professionnel
sur laquelle l’abonné
branche généralement
la box de l’opérateur
• • • • • • • • • • • • • • • • •
Raccordement final :
Opération consistant
à installer un câble de
branchement entre le
PBO et la PTO du
logement.
• • • • • • • • • • • • • • • • •
Réseau de desserte :
Partie terminale du
réseau allant du point
de mutualisation (PM)
jusqu’à la PTO.
• • • • • • • • • • • • • • • • •
Réseau de
distribution :
Réseau entre le point
de mutualisation (PM)  et
le Point de Branchement
Optique (PBO).
• • • • • • • • • • • • • • • • •
Courants Porteurs
en Ligne (CPL) :
La communication
par courants porteurs
en ligne permet de
construire un réseau
informatique sur le ré-
seau électrique d’une
habitation ou d’un bureau,
voire d’un quartier ou
groupe de bureaux.
• • • • • • • • • • • • • • • • •
Local Area Network
(LAN) :
Réseau local à l’intérieur
du logement (en WiFi,
filaire ou CPL) per-
mettant de relier des
équipements entre eux.
• • • • • • • • • • • • • • • • •
Fiber to the Home
(FTTH) :
fibre jusqu’à l’abonné –
correspond au déploie-
ment de la fibre jusque
dans les logements des
utilisateurs
• • • • • • • • • • • • • • • • •
Fournisseur d’Accès à
Internet (FAI) :
entreprise proposant des
offres commerciales
pour accéder à Internet
et à des services complé-
mentaires (Téléphonie,
télévision…)
• • • • • • • • • • • • • • • • •

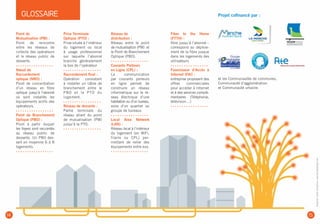

GLOSSAIRE
14 15
Graphisme,visuels,illustrations:www.fabriquedesignes.com
Manche Numérique
Zone Delta
235 rue Joseph Cugnot - 50000 Saint-Lô
02 33 77 83 60
contact@manchenumerique.fr
www.manchenumerique.fr
Conception:février2014

Contenu connexe

Tendances

FFTélécoms - plaquette fin du cuivre
FFTélécoms - plaquette fin du cuivreFFTélécoms - plaquette fin du cuivre
FFTélécoms - plaquette fin du cuivre
Fédération Française des Télécoms

Le Département déploie l'internet à haut débit pour tous
Le Département déploie l'internet à haut débit pour tous Le Département déploie l'internet à haut débit pour tous
Le Département déploie l'internet à haut débit pour tous
Département Loire-Atlantique

Téléphonie Mobile dans les DOM en 2000
Téléphonie Mobile dans les DOM en 2000Téléphonie Mobile dans les DOM en 2000
Téléphonie Mobile dans les DOM en 2000
Silicon Village

Agriculture et Télécoms : le point sur les réseaux et les technologies
Agriculture et Télécoms : le point sur les réseaux et les technologiesAgriculture et Télécoms : le point sur les réseaux et les technologies
Agriculture et Télécoms : le point sur les réseaux et les technologies
Qualiméditerranée

Sdtan 2016 révision 0616
Sdtan 2016  révision 0616Sdtan 2016  révision 0616
Sdtan 2016 révision 0616
YvelinesNum

La numérisation du territoire - ADIRA
La numérisation du territoire - ADIRALa numérisation du territoire - ADIRA
La numérisation du territoire - ADIRA
Jean-Paul Paranier

Interview de Yves le Mouël dans la revue "Administration", revue de l'adminis...
Interview de Yves le Mouël dans la revue "Administration", revue de l'adminis...Interview de Yves le Mouël dans la revue "Administration", revue de l'adminis...
Interview de Yves le Mouël dans la revue "Administration", revue de l'adminis...Fédération Française des Télécoms

Catalogue technique Fibre optique
Catalogue technique Fibre optiqueCatalogue technique Fibre optique
Catalogue technique Fibre optique
wilnscay

Plaquette new deal mobile 2022
Plaquette new deal mobile 2022Plaquette new deal mobile 2022
Plaquette new deal mobile 2022
Fédération Française des Télécoms

Livre blanc 2017 - Recommandations FFTelecoms - Transition du RTC vers le tou...
Livre blanc 2017 - Recommandations FFTelecoms - Transition du RTC vers le tou...Livre blanc 2017 - Recommandations FFTelecoms - Transition du RTC vers le tou...
Livre blanc 2017 - Recommandations FFTelecoms - Transition du RTC vers le tou...
Fédération Française des Télécoms

Adf fiche info-les-départements-et-le-très-haut-débit
Adf fiche info-les-départements-et-le-très-haut-débitAdf fiche info-les-départements-et-le-très-haut-débit
Adf fiche info-les-départements-et-le-très-haut-débit
Dominique Gayraud

FFTélécoms - infographie fin du cuivre
FFTélécoms - infographie fin du cuivreFFTélécoms - infographie fin du cuivre
FFTélécoms - infographie fin du cuivre
Fédération Française des Télécoms

Stage camtelcmr
Stage camtelcmrStage camtelcmr
Stage camtelcmr
MerraBisso

Télécoms et innovations InterNet
Télécoms et innovations InterNetTélécoms et innovations InterNet
Télécoms et innovations InterNet
simeon

Rfst formation-fibre-optique-ftth-fttb-le-panorama
Rfst formation-fibre-optique-ftth-fttb-le-panoramaRfst formation-fibre-optique-ftth-fttb-le-panorama
Rfst formation-fibre-optique-ftth-fttb-le-panoramaCERTyou Formation

Dossier de presse - Inauguration site multi-opérateurs Saint-Dalmas-le-Selvag...
Dossier de presse - Inauguration site multi-opérateurs Saint-Dalmas-le-Selvag...Dossier de presse - Inauguration site multi-opérateurs Saint-Dalmas-le-Selvag...
Dossier de presse - Inauguration site multi-opérateurs Saint-Dalmas-le-Selvag...
Fédération Française des Télécoms

UVCW THD IMTECH
UVCW THD IMTECHUVCW THD IMTECH
UVCW THD IMTECH
ir. Carmelo Zaccone


Tendances (20)

Objectif fibre : présentation institutionnelle 2013
Objectif fibre : présentation institutionnelle 2013Objectif fibre : présentation institutionnelle 2013
Objectif fibre : présentation institutionnelle 2013

FFTélécoms - plaquette fin du cuivre
FFTélécoms - plaquette fin du cuivreFFTélécoms - plaquette fin du cuivre
FFTélécoms - plaquette fin du cuivre

Le Département déploie l'internet à haut débit pour tous
Le Département déploie l'internet à haut débit pour tous Le Département déploie l'internet à haut débit pour tous
Le Département déploie l'internet à haut débit pour tous

Téléphonie Mobile dans les DOM en 2000
Téléphonie Mobile dans les DOM en 2000Téléphonie Mobile dans les DOM en 2000
Téléphonie Mobile dans les DOM en 2000

Agriculture et Télécoms : le point sur les réseaux et les technologies
Agriculture et Télécoms : le point sur les réseaux et les technologiesAgriculture et Télécoms : le point sur les réseaux et les technologies
Agriculture et Télécoms : le point sur les réseaux et les technologies

Sdtan 2016 révision 0616
Sdtan 2016  révision 0616Sdtan 2016  révision 0616
Sdtan 2016 révision 0616

Guide mimoweb
Guide mimowebGuide mimoweb
Guide mimoweb

La numérisation du territoire - ADIRA
La numérisation du territoire - ADIRALa numérisation du territoire - ADIRA
La numérisation du territoire - ADIRA

Interview de Yves le Mouël dans la revue "Administration", revue de l'adminis...
Interview de Yves le Mouël dans la revue "Administration", revue de l'adminis...Interview de Yves le Mouël dans la revue "Administration", revue de l'adminis...
Interview de Yves le Mouël dans la revue "Administration", revue de l'adminis...

Catalogue technique Fibre optique
Catalogue technique Fibre optiqueCatalogue technique Fibre optique
Catalogue technique Fibre optique

Plaquette new deal mobile 2022
Plaquette new deal mobile 2022Plaquette new deal mobile 2022
Plaquette new deal mobile 2022

Livre blanc 2017 - Recommandations FFTelecoms - Transition du RTC vers le tou...
Livre blanc 2017 - Recommandations FFTelecoms - Transition du RTC vers le tou...Livre blanc 2017 - Recommandations FFTelecoms - Transition du RTC vers le tou...
Livre blanc 2017 - Recommandations FFTelecoms - Transition du RTC vers le tou...

Projet Planing Network
Projet Planing NetworkProjet Planing Network
Projet Planing Network

Adf fiche info-les-départements-et-le-très-haut-débit
Adf fiche info-les-départements-et-le-très-haut-débitAdf fiche info-les-départements-et-le-très-haut-débit
Adf fiche info-les-départements-et-le-très-haut-débit

FFTélécoms - infographie fin du cuivre
FFTélécoms - infographie fin du cuivreFFTélécoms - infographie fin du cuivre
FFTélécoms - infographie fin du cuivre

Stage camtelcmr
Stage camtelcmrStage camtelcmr
Stage camtelcmr

Télécoms et innovations InterNet
Télécoms et innovations InterNetTélécoms et innovations InterNet
Télécoms et innovations InterNet

Rfst formation-fibre-optique-ftth-fttb-le-panorama
Rfst formation-fibre-optique-ftth-fttb-le-panoramaRfst formation-fibre-optique-ftth-fttb-le-panorama
Rfst formation-fibre-optique-ftth-fttb-le-panorama

Dossier de presse - Inauguration site multi-opérateurs Saint-Dalmas-le-Selvag...
Dossier de presse - Inauguration site multi-opérateurs Saint-Dalmas-le-Selvag...Dossier de presse - Inauguration site multi-opérateurs Saint-Dalmas-le-Selvag...
Dossier de presse - Inauguration site multi-opérateurs Saint-Dalmas-le-Selvag...

UVCW THD IMTECH
UVCW THD IMTECHUVCW THD IMTECH
UVCW THD IMTECH


En vedette

2010 10-14 - guide domaine public et infrastructures numériques
2010 10-14 - guide domaine public et infrastructures numériques2010 10-14 - guide domaine public et infrastructures numériques
2010 10-14 - guide domaine public et infrastructures numériquesSyndicat mixte Manche Numérique

12 prés jp2012-sig_télécoms_lr
12 prés jp2012-sig_télécoms_lr12 prés jp2012-sig_télécoms_lr
12 prés jp2012-sig_télécoms_lrDIOT Clément

12- poteaux
12- poteaux12- poteaux
12- poteaux
richardpleau


En vedette (6)

Guide Open Data
Guide Open DataGuide Open Data
Guide Open Data

Fiche SDAN (schéma directeur d'aménagement numérique)
Fiche SDAN (schéma directeur d'aménagement numérique)Fiche SDAN (schéma directeur d'aménagement numérique)
Fiche SDAN (schéma directeur d'aménagement numérique)

2010 10-14 - guide domaine public et infrastructures numériques
2010 10-14 - guide domaine public et infrastructures numériques2010 10-14 - guide domaine public et infrastructures numériques
2010 10-14 - guide domaine public et infrastructures numériques

Plaquette certificat électronique
Plaquette certificat électroniquePlaquette certificat électronique
Plaquette certificat électronique

12 prés jp2012-sig_télécoms_lr
12 prés jp2012-sig_télécoms_lr12 prés jp2012-sig_télécoms_lr
12 prés jp2012-sig_télécoms_lr

12- poteaux
12- poteaux12- poteaux
12- poteaux


Similaire à Guide ftthweb

Rapport stage fin d'études
Rapport stage fin d'étudesRapport stage fin d'études
Rapport stage fin d'études
Albert IBANEZ

SDTAN du Territoire de Belfort
SDTAN du Territoire de BelfortSDTAN du Territoire de Belfort
SDTAN du Territoire de Belfort
Silicon Comté

Fermeture du cuivre - l'essentiel à savoir pour les maires concernés v 2023 0...
Fermeture du cuivre - l'essentiel à savoir pour les maires concernés v 2023 0...Fermeture du cuivre - l'essentiel à savoir pour les maires concernés v 2023 0...
Fermeture du cuivre - l'essentiel à savoir pour les maires concernés v 2023 0...
Fédération Française des Télécoms

Memoire license iii
Memoire license iiiMemoire license iii
Memoire license iii
Gilles Kouamé

Awt Uvcw Communes Et Haut DéBit
Awt Uvcw Communes Et Haut DéBitAwt Uvcw Communes Et Haut DéBit
Awt Uvcw Communes Et Haut DéBit
ir. Carmelo Zaccone

SDTAN du Jura (synthèse)
SDTAN du Jura (synthèse)SDTAN du Jura (synthèse)
SDTAN du Jura (synthèse)
Silicon Comté

TIC : un enjeu pour la Franche-Comté (rapport CESR, juin 2001)
TIC : un enjeu pour la Franche-Comté (rapport CESR, juin 2001)TIC : un enjeu pour la Franche-Comté (rapport CESR, juin 2001)
TIC : un enjeu pour la Franche-Comté (rapport CESR, juin 2001)
Silicon Comté

Pour une Franche-Comté numérique à très haut débit (juin 2007)
Pour une Franche-Comté numérique à très haut débit (juin 2007)Pour une Franche-Comté numérique à très haut débit (juin 2007)
Pour une Franche-Comté numérique à très haut débit (juin 2007)
Silicon Comté

Couverture mobile : dispositif de couverture ciblée (guide pratique)
Couverture mobile : dispositif de couverture ciblée (guide pratique)Couverture mobile : dispositif de couverture ciblée (guide pratique)
Couverture mobile : dispositif de couverture ciblée (guide pratique)
Fédération Française des Télécoms

Fin du RTC - Plaquette pédagogique 2018
Fin du RTC - Plaquette pédagogique 2018Fin du RTC - Plaquette pédagogique 2018
Fin du RTC - Plaquette pédagogique 2018
Fédération Française des Télécoms

Interview de Yves le Mouël dans la revue "Administration", revue de l'adminis...
Interview de Yves le Mouël dans la revue "Administration", revue de l'adminis...Interview de Yves le Mouël dans la revue "Administration", revue de l'adminis...
Interview de Yves le Mouël dans la revue "Administration", revue de l'adminis...Fédération Française des Télécoms

Le plan d'action du Minpostel pour 2012
Le plan d'action du Minpostel pour 2012Le plan d'action du Minpostel pour 2012
Le plan d'action du Minpostel pour 2012
Edouard TAMBA

Présentation FFTelecoms plaquette 2017
Présentation FFTelecoms plaquette 2017Présentation FFTelecoms plaquette 2017
Présentation FFTelecoms plaquette 2017
Fédération Française des Télécoms

Convention FTTH Opac Saône-et-Loire - 21 février 2014
Convention FTTH Opac Saône-et-Loire - 21 février 2014Convention FTTH Opac Saône-et-Loire - 21 février 2014
Convention FTTH Opac Saône-et-Loire - 21 février 2014paroles d'élus

FFTélécoms - Plaquette New Deal Mobile Juin 2023.pdf
FFTélécoms - Plaquette New Deal Mobile Juin 2023.pdfFFTélécoms - Plaquette New Deal Mobile Juin 2023.pdf
FFTélécoms - Plaquette New Deal Mobile Juin 2023.pdf
Fédération Française des Télécoms

4eme Rencontre des EPI - Intervention ADN
4eme Rencontre des EPI - Intervention ADN4eme Rencontre des EPI - Intervention ADN
4eme Rencontre des EPI - Intervention ADNEmmanuel Mayoud

Arc-sous-Cicon - Dossier de presse
Arc-sous-Cicon - Dossier de presseArc-sous-Cicon - Dossier de presse
Arc-sous-Cicon - Dossier de presse
Fédération Française des Télécoms

Orange Territoires Connectés en Poitou
Orange Territoires Connectés en Poitou Orange Territoires Connectés en Poitou
Orange Territoires Connectés en Poitou
paroles d'élus

Cp nra madirac
Cp nra madiracCp nra madirac
Cp nra madirac
paroles d'élus

Rtc
RtcRtc

Similaire à Guide ftthweb (20)

Rapport stage fin d'études
Rapport stage fin d'étudesRapport stage fin d'études
Rapport stage fin d'études

SDTAN du Territoire de Belfort
SDTAN du Territoire de BelfortSDTAN du Territoire de Belfort
SDTAN du Territoire de Belfort

Fermeture du cuivre - l'essentiel à savoir pour les maires concernés v 2023 0...
Fermeture du cuivre - l'essentiel à savoir pour les maires concernés v 2023 0...Fermeture du cuivre - l'essentiel à savoir pour les maires concernés v 2023 0...
Fermeture du cuivre - l'essentiel à savoir pour les maires concernés v 2023 0...

Memoire license iii
Memoire license iiiMemoire license iii
Memoire license iii

Awt Uvcw Communes Et Haut DéBit
Awt Uvcw Communes Et Haut DéBitAwt Uvcw Communes Et Haut DéBit
Awt Uvcw Communes Et Haut DéBit

SDTAN du Jura (synthèse)
SDTAN du Jura (synthèse)SDTAN du Jura (synthèse)
SDTAN du Jura (synthèse)

TIC : un enjeu pour la Franche-Comté (rapport CESR, juin 2001)
TIC : un enjeu pour la Franche-Comté (rapport CESR, juin 2001)TIC : un enjeu pour la Franche-Comté (rapport CESR, juin 2001)
TIC : un enjeu pour la Franche-Comté (rapport CESR, juin 2001)

Pour une Franche-Comté numérique à très haut débit (juin 2007)
Pour une Franche-Comté numérique à très haut débit (juin 2007)Pour une Franche-Comté numérique à très haut débit (juin 2007)
Pour une Franche-Comté numérique à très haut débit (juin 2007)

Couverture mobile : dispositif de couverture ciblée (guide pratique)
Couverture mobile : dispositif de couverture ciblée (guide pratique)Couverture mobile : dispositif de couverture ciblée (guide pratique)
Couverture mobile : dispositif de couverture ciblée (guide pratique)

Fin du RTC - Plaquette pédagogique 2018
Fin du RTC - Plaquette pédagogique 2018Fin du RTC - Plaquette pédagogique 2018
Fin du RTC - Plaquette pédagogique 2018

Interview de Yves le Mouël dans la revue "Administration", revue de l'adminis...
Interview de Yves le Mouël dans la revue "Administration", revue de l'adminis...Interview de Yves le Mouël dans la revue "Administration", revue de l'adminis...
Interview de Yves le Mouël dans la revue "Administration", revue de l'adminis...

Le plan d'action du Minpostel pour 2012
Le plan d'action du Minpostel pour 2012Le plan d'action du Minpostel pour 2012
Le plan d'action du Minpostel pour 2012

Présentation FFTelecoms plaquette 2017
Présentation FFTelecoms plaquette 2017Présentation FFTelecoms plaquette 2017
Présentation FFTelecoms plaquette 2017

Convention FTTH Opac Saône-et-Loire - 21 février 2014
Convention FTTH Opac Saône-et-Loire - 21 février 2014Convention FTTH Opac Saône-et-Loire - 21 février 2014
Convention FTTH Opac Saône-et-Loire - 21 février 2014

FFTélécoms - Plaquette New Deal Mobile Juin 2023.pdf
FFTélécoms - Plaquette New Deal Mobile Juin 2023.pdfFFTélécoms - Plaquette New Deal Mobile Juin 2023.pdf
FFTélécoms - Plaquette New Deal Mobile Juin 2023.pdf

4eme Rencontre des EPI - Intervention ADN
4eme Rencontre des EPI - Intervention ADN4eme Rencontre des EPI - Intervention ADN
4eme Rencontre des EPI - Intervention ADN

Arc-sous-Cicon - Dossier de presse
Arc-sous-Cicon - Dossier de presseArc-sous-Cicon - Dossier de presse
Arc-sous-Cicon - Dossier de presse

Orange Territoires Connectés en Poitou
Orange Territoires Connectés en Poitou Orange Territoires Connectés en Poitou
Orange Territoires Connectés en Poitou

Cp nra madirac
Cp nra madiracCp nra madirac
Cp nra madirac

Rtc
RtcRtc
Rtc


Plus de Syndicat mixte Manche Numérique

Imprimante 3D_Installation et utilisation makerbot replicator2
Imprimante 3D_Installation et utilisation makerbot replicator2Imprimante 3D_Installation et utilisation makerbot replicator2
Imprimante 3D_Installation et utilisation makerbot replicator2Syndicat mixte Manche Numérique

2010 12-01 - services et usages numériques bilan et perspectives
2010 12-01 - services et usages numériques bilan et perspectives2010 12-01 - services et usages numériques bilan et perspectives
2010 12-01 - services et usages numériques bilan et perspectivesSyndicat mixte Manche Numérique


Plus de Syndicat mixte Manche Numérique (15)

Imprimante 3D_Processus création objet 3D
Imprimante 3D_Processus création objet 3DImprimante 3D_Processus création objet 3D
Imprimante 3D_Processus création objet 3D

Imprimante 3D_Créer un objet simple avec tinkercad
Imprimante 3D_Créer un objet simple  avec tinkercadImprimante 3D_Créer un objet simple  avec tinkercad
Imprimante 3D_Créer un objet simple avec tinkercad

Imprimante 3D_Installation et utilisation makerbot replicator2
Imprimante 3D_Installation et utilisation makerbot replicator2Imprimante 3D_Installation et utilisation makerbot replicator2
Imprimante 3D_Installation et utilisation makerbot replicator2

2013-05 _Plaquette technologies sans contact
2013-05 _Plaquette technologies sans contact2013-05 _Plaquette technologies sans contact
2013-05 _Plaquette technologies sans contact

2013-05_Plaquette Tic déj_réalité augmentée
2013-05_Plaquette Tic déj_réalité augmentée2013-05_Plaquette Tic déj_réalité augmentée
2013-05_Plaquette Tic déj_réalité augmentée

2012-10_Plaquette Tic déj_tablettes numériques
2012-10_Plaquette Tic déj_tablettes numériques2012-10_Plaquette Tic déj_tablettes numériques
2012-10_Plaquette Tic déj_tablettes numériques

Parapheur électronique
Parapheur électroniqueParapheur électronique
Parapheur électronique

Plateforme des marchés publics
Plateforme des marchés publicsPlateforme des marchés publics
Plateforme des marchés publics

Plaquette-Comment se connecter internet dans la Manche
Plaquette-Comment se connecter internet dans la ManchePlaquette-Comment se connecter internet dans la Manche
Plaquette-Comment se connecter internet dans la Manche

2011 08 - vbi-présentation epn ruralitic
2011 08 - vbi-présentation epn ruralitic2011 08 - vbi-présentation epn ruralitic
2011 08 - vbi-présentation epn ruralitic

Wikimanche patrimoine et mémoire collective
Wikimanche   patrimoine et mémoire collectiveWikimanche   patrimoine et mémoire collective
Wikimanche patrimoine et mémoire collective

2010 12-01 - plaquette certificat electronique
2010 12-01 - plaquette certificat electronique2010 12-01 - plaquette certificat electronique
2010 12-01 - plaquette certificat electronique

2010 12-01 - services et usages numériques bilan et perspectives
2010 12-01 - services et usages numériques bilan et perspectives2010 12-01 - services et usages numériques bilan et perspectives
2010 12-01 - services et usages numériques bilan et perspectives

2010 12-01 - chiffres clés
2010 12-01 - chiffres clés2010 12-01 - chiffres clés
2010 12-01 - chiffres clés

2010 12-01 - présentation de manche numérique
2010 12-01 - présentation de manche numérique2010 12-01 - présentation de manche numérique
2010 12-01 - présentation de manche numérique


Dernier

De l'IA comme plagiat à la rédaction d'une « charte IA » à l'université
De l'IA comme plagiat à la rédaction d'une « charte IA » à l'universitéDe l'IA comme plagiat à la rédaction d'une « charte IA » à l'université
De l'IA comme plagiat à la rédaction d'une « charte IA » à l'université
Université de Franche-Comté

Le Comptoir OCTO - Équipes infra et prod, ne ratez pas l'embarquement pour l'...
Le Comptoir OCTO - Équipes infra et prod, ne ratez pas l'embarquement pour l'...Le Comptoir OCTO - Équipes infra et prod, ne ratez pas l'embarquement pour l'...
Le Comptoir OCTO - Équipes infra et prod, ne ratez pas l'embarquement pour l'...
OCTO Technology

Ouvrez la porte ou prenez un mur (Agile Tour Genève 2024)
Ouvrez la porte ou prenez un mur (Agile Tour Genève 2024)Ouvrez la porte ou prenez un mur (Agile Tour Genève 2024)
Ouvrez la porte ou prenez un mur (Agile Tour Genève 2024)
Laurent Speyser

Le Comptoir OCTO - Qu’apporte l’analyse de cycle de vie lors d’un audit d’éco...
Le Comptoir OCTO - Qu’apporte l’analyse de cycle de vie lors d’un audit d’éco...Le Comptoir OCTO - Qu’apporte l’analyse de cycle de vie lors d’un audit d’éco...
Le Comptoir OCTO - Qu’apporte l’analyse de cycle de vie lors d’un audit d’éco...
OCTO Technology

OCTO TALKS : 4 Tech Trends du Software Engineering.pdf
OCTO TALKS : 4 Tech Trends du Software Engineering.pdfOCTO TALKS : 4 Tech Trends du Software Engineering.pdf
OCTO TALKS : 4 Tech Trends du Software Engineering.pdf
OCTO Technology

Le support de présentation des Signaux 2024
Le support de présentation des Signaux 2024Le support de présentation des Signaux 2024
Le support de présentation des Signaux 2024
UNITECBordeaux


Dernier (6)

De l'IA comme plagiat à la rédaction d'une « charte IA » à l'université
De l'IA comme plagiat à la rédaction d'une « charte IA » à l'universitéDe l'IA comme plagiat à la rédaction d'une « charte IA » à l'université
De l'IA comme plagiat à la rédaction d'une « charte IA » à l'université

Le Comptoir OCTO - Équipes infra et prod, ne ratez pas l'embarquement pour l'...
Le Comptoir OCTO - Équipes infra et prod, ne ratez pas l'embarquement pour l'...Le Comptoir OCTO - Équipes infra et prod, ne ratez pas l'embarquement pour l'...
Le Comptoir OCTO - Équipes infra et prod, ne ratez pas l'embarquement pour l'...

Ouvrez la porte ou prenez un mur (Agile Tour Genève 2024)
Ouvrez la porte ou prenez un mur (Agile Tour Genève 2024)Ouvrez la porte ou prenez un mur (Agile Tour Genève 2024)
Ouvrez la porte ou prenez un mur (Agile Tour Genève 2024)

Le Comptoir OCTO - Qu’apporte l’analyse de cycle de vie lors d’un audit d’éco...
Le Comptoir OCTO - Qu’apporte l’analyse de cycle de vie lors d’un audit d’éco...Le Comptoir OCTO - Qu’apporte l’analyse de cycle de vie lors d’un audit d’éco...
Le Comptoir OCTO - Qu’apporte l’analyse de cycle de vie lors d’un audit d’éco...

OCTO TALKS : 4 Tech Trends du Software Engineering.pdf
OCTO TALKS : 4 Tech Trends du Software Engineering.pdfOCTO TALKS : 4 Tech Trends du Software Engineering.pdf
OCTO TALKS : 4 Tech Trends du Software Engineering.pdf

Le support de présentation des Signaux 2024
Le support de présentation des Signaux 2024Le support de présentation des Signaux 2024
Le support de présentation des Signaux 2024


Guide ftthweb

  • 1.
  • 2. Le numérique est un des facteurs déterminants qui placera la Manche, département rural, dans la modernité. Conscient de l’importance et de l’op- portunité du très haut débit pour développer l’attractivité des territoires, Manche Numérique, avec l’ensemble de ses membres, Conseil général et établissements publics de coopération intercommunale, a anticipé cette révolution et s’est engagé dès 2007 dans une politique de desserte en très haut débit sur Saint-Lô et Cherbourg- Octeville. Quels enjeux ? ......................... La France a engagé un programme très haut débit qui permet d’associer les initiatives privées et publiques. Ce secteur est un des leviers de croissance dans un contexte économique difficile. D’important, l’enjeu numérique est devenu essentiel et hautement stra- tégique, il impacte tous les secteurs d’activité de notre société. Le réseau numérique est le réseau du XXIème siècle. C’est un enjeu particulièrement fort dans un département comme la Manche où l’activité est bien répartie sur le territoire, et où le numérique peut transformer la ruralité en force. LE TRÈS HAUT DÉBIT DANS LA MANCHE LE TRÈS HAUT DÉBIT DANS LA MANCHE page 3 - Quels enjeux ? - Le Très Haut Débit dans le département de la Manche : quelle ambition ? - La fibre : c’est quoi ? Quels avantages ? Quels usages ? LE RÉSEAU FTTH page 6 - Comment fonctionne un réseau FTTH ? - La construction du réseau dans la Manche LE RACCORDEMENT FINAL À VOTRE DOMICILE page 8 - Qu’est-ce que le raccordement final ? - En fonction de votre logement, comment sera réalisé votre raccordement ? - Je veux me raccorder, quelles démarches ? LE RÉSEAU EST ACTIVÉ : COMMENT AVOIR ACCÈS AUX SERVICES ? page 13 - Quelles démarches pour obtenir une offre libre ? - Et la connexion dans mon logement ? GLOSSAIREpage 14 02 03 SOMMAIRE
  • 3. Quelle ambition ? .........................Depuis sa création en 2004, la politique dynamique de Manche Numérique a placé le département en territoire d’ex- cellence en matière d’infrastructures, d’usages et de services numériques. Dans cette perspective, Manche Numérique a mené en 2010 une réflexion pour élaborer son schéma directeur d’aménagement numérique (SDAN). L’objectif de ce schéma est de définir une stratégie numérique départementale pour les 15 années à venir. Manche Numérique entre au- jourd’hui dans un nouvel élan avec la concrétisation de son “plan fibre pour tous“ et le développement de services et d’usages innovants. La fibre : c'est quoi ? quels avantages ? quels usages ? ...................................................Le FttH (Fiber to the Home), qui signifie “Fibre optique jusqu’à l’abonné“, est une technologie permettant de propulser des données en très grand nombre et à la vitesse de la lumière. Elle offre un débit multiplié au moins par 10 par rapport au débit que l’on connaît actuellement avec l’ADSL et identique pour tous les usagers… le réseau optique va permettre de bénéficier de services d’accès à Internet de très haute qualité et dans des conditions incomparables… ni ralentissement, ni interruption ! Le très haut débit ouvre des possibilités nouvelles en termes d’usages et de débit. Une révolution est en marche : le très haut débit va bouleverser nos compor- tements, nos habitudes, nos modes de consommation, nos méthodes de travail et de communication. 04 05 .....................................................Construction du réseau : les grandes étapes Début de la construction du réseau ÉTUDES > recensement des foyer sur le terrain 8 mois en moyenne 6 mois en moyenne 6 mois en moyenne TRAVAUX > possibilité de pré-raccordement PÉRIODE NÉCESSAIRE À L’ACTIVATION DES SERVICES > raccordement Possibilité de souscrire une offre Très Haut Débit L’ambition de la Manche… en quelques chiffres • Le même service pour tous les Manchois en 2027 (100Mbit/s et plus) ; • Plus de 300 000 prises déployées au total ; • Un déploiement prévu en 3 phases de 5 ans ; • 200 000 foyers manchois (soit environ 66% du département) raccordés dans les 5 ans ; • Un projet réalisé sous la maîtrise d’ouvrage de Manche Numérique et sous la maîtrise d’œuvre du conseil gé- néral de la Manche ; • Une délégation de service public pour l’exploitation et la commercialisation du réseau Très Haut Débit ; • Un investissement global d’environ 356 Me sur 15 ans ; • Un co-financement public / privé du projet : l’État (FSN), l’Europe (Feder), la Région Basse-Normandie, le Conseil général de la Manche, les communautés de communes et l’exploitant à travers la commercialisation du réseau.
  • 4. LE RÉSEAU FTTH 1. Comment ça fonctionne ? ......................... Sur les fondations d’un réseau de collecte de plus de 1 500 km de fibres, la Manche va ainsi déployer et renforcer ce réseau, pour un “plan fibre jusqu’à l’abonné“, pour tous les habitants d’ici à 2027. Pour mener à bien ce projet les équipes de Manche Numérique (maître d’ouvrage) travaillent avec les agents du Conseil général de la Manche (maître d’œuvre). Le travail consiste dans un premier temps à construire le réseau de desserte, depuis le point de mutualisation (PM) jusqu’au Point de branchement optique (PBO). 2. La construction du réseau dans la Manche .................................................... Manche Numérique prend en charge la totalité des travaux nécessaires. Dans la mesure du possible la construction de ce nouveau réseau utilisera au maximum les réseaux déjà existants en aérien (edf, téléphone) ou souterrain (mutualisation de fourreaux), et dans le cas contraire Manche Numérique réalisera des travaux de génie civil. Ce réseau public une fois construit sera ensuite remis à travers une délégation de service public à une société qui aura alors en charge son exploitation et sa commercialisation auprès des opérateurs commerciaux. 06 07 Schéma simplifié d'un réseau FTTH :
  • 5. 1. Qu'est-ce que le raccordement final ? .........................Lors de la construction, le réseau est installé jusqu’à un boitier de terminaison proche de votre logement appelé PBO (point de branchement optique). La dernière partie à installer, allant du PBO à la prise optique (PTO) dans votre habitation est appelée : raccordement final. raccordement PBO Prise optique (PTO) réseau de desserte Le raccordement se fera en souterrain : le câble de raccordement optique empruntera le fourreau de votre raccordement téléphonique. Il est votre propriété et se trouve généralement en bon état. Son utilisation ne pose que très rarement de problème. Dans ce mode de raccordement, le câble optique sera installé par un technicien spécialisé. Cependant dans certains cas, il peut s’avérer que vos fourreaux soient inutilisables car trop anciens (souvent d’un diamètre trop petit) ou altérés par des travaux antérieurs sur votre terrain ou par la végétation. Dans ce cas, il conviendra que vous assuriez leur remise en état à votre charge. Souvent ces travaux peuvent être entrepris par vos soins. LE RACCORDEMENT FINAL À VOTRE DOMICILE 08 09 2. En fonction de votre logement, comment sera réalisé votre raccordement ? .........................Le raccordement peut être décomposé en 3 parties distinctes : 1 2 3 • La partie située sur le domaine public ou collectif commun (1) • La partie située sur le domaine privé à l’extérieur du logement (2) • La partie située sur le domaine privé à l’intérieur du logement (3) 1. Domaine public Manche Numérique prend en charge la totalité des travaux nécessaires à la réalisation du réseau sur le domaine public – par extension les éventuelles parties communes (dans les immeubles) sont traitées de la même manière que celles situées sur le domaine public. 2. Domaine privé à l'extérieur du logement (habitat individuel) Il s’agit de la partie entre votre limite de propriété (point de démarcation) et le point de pénétration dans votre logement. Remarque : Vous n’êtes pas concerné si vous habitez en immeuble collectif. Plusieurs cas de figure sont alors possibles. Déterminez dans quelle situation se trouve votre logement, en fonction des cas décrits ci-après, afin de comprendre comment s’opérera votre raccordement. En cas de besoin, le technicien de rac- cordement vous confirmera également votre situation. - - - - - - - - - - - - - - - - - - - - - - - - - - - - Cas n°1 : Cheminement en souterrain - - - - - - - - - - - - - - - - - - - - - - - - - - - - Caractéristiques : aucun câble n’est apparent à l’extérieur de votre habitation.
  • 6. 10 11 - - - - - - - - - - - - - - - - - - - - - - - - - - - - Cas n°2 : Cheminement en aérien - - - - - - - - - - - - - - - - - - - - - - - - - - - - Caractéristiques : votre raccordement au réseau téléphonique est en aérien. Le raccordement au réseau optique se fera en aérien. Le nouveau câble de raccordement optique sera installé par un technicien spécialisé et empruntera le parcours des câbles existants. - - - - - - - - - - - - - - - - - - - - - - - - - - - - Cas n°3 : Cheminement en façade - - - - - - - - - - - - - - - - - - - - - - - - - - - - Caractéristiques : votre raccordement au réseau téléphonique est installé sur la façade de votre logement. Le nouveau câble optique sera installé par un technicien spécialisé et emprun- tera le parcours des câbles existants. Pour les installations “électriques“ très récentes, elles possèdent en général un coffret qui abrite toutes les arrivées et tous les départs des réseaux de puissance et de communication. La PTO sera alors installée dans ce coffret. Pour les installations plus anciennes, non équipées, la prise terminale optique sera installée soit près du tableau électrique, soit près de la prise de télévision principale. 3. Domaine privé à l'intérieur du logement Le raccordement intérieur consiste à installer un petit câble de quelques millimètres de diamètre du point de pénétration à un petit boitier appelé prise terminale optique (PTO). C’est sur cet équipement que sera reliée la box de votre fournisseur d’accès à internet lors de la mise en service de votre abonnement très haut débit. Concrètement, si vous souhaitez être raccordé, le technicien installera le câble optique à l’intérieur de votre appartement. Si des fourreaux sont utilisables, le raccordement optique sera invisible. Dans le cas contraire, le technicien est formé pour que le câble posé reste très discret.
  • 7. 1. Quelles démarches pour obtenir une offre fibre ? .........................Une fois la construction du réseau terminée, l’exploitant sera alors en charge de commercialiser ce réseau auprès des fournisseurs d’accès à Internet (FAI). Ces FAI proposeront alors leurs offres très haut débit aux particuliers. Cas n°1 : vous êtes pré-raccordés par Manche Numérique au réseau, l’activation des services se fera alors dès la souscription de votre abonnement Cas n°2 : vous n’êtes pas raccordés au réseau, vous souscrivez une offre Très Haut Débit auprès du FAI choisi. Il procédera alors au raccordement de votre logement (cf solution n°2 page 12). Dans les deux cas, une fois votre abon- nement souscrit, le FAI devient votre interlocuteur unique. 12 13 Démarche pour le pré-raccordement : Vous avez reçu un courrier de Manche Numérique avec ce guide, votre demande de pré-raccordement peut être faite. • Remplir le bulletin de pré-raccordement et le signer • Renvoyer ce bulletin à Manche Numérique qui contactera l’entreprise pour réalisation des travaux • Règlement des 50€ au trésor public après travaux dès réception de la facture. Certaines collectivités envisagent de prendre en charge ce coût. Vous serez informés le moment venu. À noter : les fournisseurs d’accès à Internet proposeront des offres Très Haut Débit environ 1 an après la construction de ces pré-raccor- dements. Vous pourrez alors bénéficier des services plus rapidement. Solution n°2 : je me raccorde (après l’arrivée des fournisseurs d’accès à Internet). Une fois la construction du réseau optique achevée, Manche Numérique, à travers son exploitant, le commercialisera auprès des fournisseurs d’accès à Internet qui pourront alors vous proposer des offres Très Haut Débit. Votre raccordement pourra alors s’effectuer dès la souscription d’une offre Très Haut Débit auprès d’un fournisseur d’accès à Internet. Démarche pour le raccordement : • Choix d’un fournisseur d’accès à Internet • Souscription d’un abonnement fibre et demande de raccordement • Règlement de la réalisation du raccordement. LE RÉSEAU EST ACTIVÉ : COMMENT AVOIR ACCÈS AUX SERVICES ? 3. Je veux me raccorder : quelles démarches ? .........................Vous souhaitez bénéficier du très haut débit et raccorder le logement que vous occupez au réseau optique, que faire ? Solution n°1 : je me pré-raccorde Dans un souci d’efficacité et de com- plétude du réseau, Manche Numérique vous propose de réaliser votre raccordement au réseau de fibre dès la construction du réseau de desserte. Cette solution possède plusieurs avan- tages. Lors de votre abonnement à une offre très haut débit, les délais d’activation seront réduits. Manche Numérique vous propose de réaliser ce raccordement pour une participation de votre part de 50e TTC (ce coût com- prend le passage de la fibre jusqu’à votre domicile et l’installation de la prise terminale dans votre logement) et ce quel que soit le cas de raccordement (aérien, souterrain, façade). Remarque : pour rappel, ce raccordement s’appuiera sur vos infrastructures existantes. Si celles-ci sont inexploitables, le coût lié à leur remise en état sera à votre charge en supplément des 50€ demandés. 2. Et la connexion dans mon logement ? ....................................................Votre box est directement raccordée à la PTO, il existe alors plusieurs possibilités pour connecter tous vos équipements au sein de votre foyer : • La solution filaire grâce au câble ethernet • La connexion sans fil : le WiFi • La communication par CPL (courants porteurs en ligne), si votre installation électrique le permet.
  • 8. Projet cofinancé par : et les Communautés de communes, Communauté d’agglomération et Communauté urbaine. Point de Mutualisation (PM) : Point de rencontre entre les réseaux de collecte des opérateurs et le réseau public de desserte. • • • • • • • • • • • • • • • • • Nœud de Raccordement optique (NRO) : Point de concentration d’un réseau en fibre optique jusqu’à l’abonné où sont installés les équipements actifs des opérateurs. • • • • • • • • • • • • • • • • • Point de Branchement Optique (PBO) : Point à partir duquel les foyers sont raccordés au réseau public de desserte. Un PBO des- sert en moyenne 6 à 8 logements. • • • • • • • • • • • • • • • • • Prise Terminale Optique (PTO) : Prise située à l’intérieur du logement ou local à usage professionnel sur laquelle l’abonné branche généralement la box de l’opérateur • • • • • • • • • • • • • • • • • Raccordement final : Opération consistant à installer un câble de branchement entre le PBO et la PTO du logement. • • • • • • • • • • • • • • • • • Réseau de desserte : Partie terminale du réseau allant du point de mutualisation (PM) jusqu’à la PTO. • • • • • • • • • • • • • • • • • Réseau de distribution : Réseau entre le point de mutualisation (PM) et le Point de Branchement Optique (PBO). • • • • • • • • • • • • • • • • • Courants Porteurs en Ligne (CPL) : La communication par courants porteurs en ligne permet de construire un réseau informatique sur le ré- seau électrique d’une habitation ou d’un bureau, voire d’un quartier ou groupe de bureaux. • • • • • • • • • • • • • • • • • Local Area Network (LAN) : Réseau local à l’intérieur du logement (en WiFi, filaire ou CPL) per- mettant de relier des équipements entre eux. • • • • • • • • • • • • • • • • • Fiber to the Home (FTTH) : fibre jusqu’à l’abonné – correspond au déploie- ment de la fibre jusque dans les logements des utilisateurs • • • • • • • • • • • • • • • • • Fournisseur d’Accès à Internet (FAI) : entreprise proposant des offres commerciales pour accéder à Internet et à des services complé- mentaires (Téléphonie, télévision…) • • • • • • • • • • • • • • • • • GLOSSAIRE 14 15 Graphisme,visuels,illustrations:www.fabriquedesignes.com
  • 9. Manche Numérique Zone Delta 235 rue Joseph Cugnot - 50000 Saint-Lô 02 33 77 83 60 contact@manchenumerique.fr www.manchenumerique.fr Conception:février2014
