Le document présente des projets visant à réduire les gaz à effet de serre et la dépendance énergétique dans la zone industrielle de la Ponchonnière. Deux projets sont décrits, l'un concernant l'installation d'un système de chauffage efficace pour une maison, et l'autre le chauffage d'un aquacentre à l'aide de pompes à chaleur aérothermiques, chacun aboutissant à des économies d'énergie significatives et à une réduction des émissions de CO2. Les coûts et les avantages environnementaux des deux projets sont également détaillés.

2. Vous présente les projets fnals

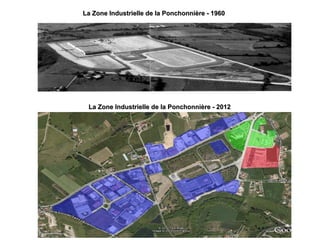

3. La Zone Industrielle de la Ponchonnière - 1960
La Zone Industrielle de la Ponchonnière - 2012

4. Nos projets
L'installaton que nous proposons à pour objectf de
réduire les gaz à efet de serre et la réducton des
dépendances énergiques.
● Pour qui ?
● Pour quoi ?

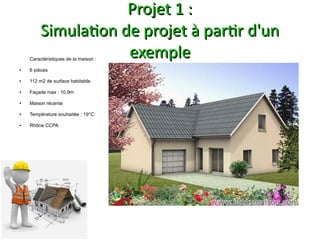

5. Projet 1 :
Simulaton de projet à partr d'un
exemple
Caractéristiques de la maison :
● 6 pièces
● 112 m2 de surface habitable
● Façade max : 10,9m
● Maison récente
● Température souhaitée : 19°C
● Rhône CCPA

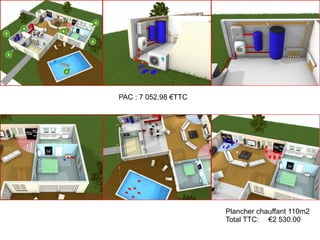

7. v
PAC : 7 052,98 €TTC
Plancher chauffant 110m2
Total TTC: €2 530.00

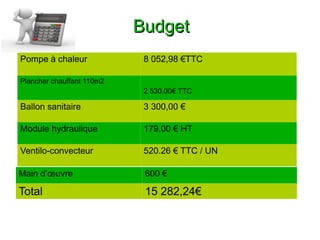

8. Budget
Pompe à chaleur 8 052,98 €TTC
Plancher chauffant 110m2
2 530.00€ TTC
Ballon sanitaire 3 300,00 €
Module hydraulique 179,00 € HT
Ventilo-convecteur 520.26 € TTC / UN
Main d’œuvre 600 €
Total 15 282,24€

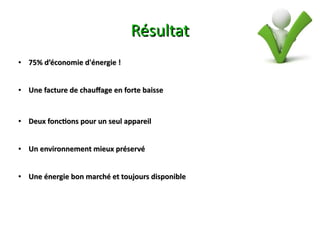

9. Résultat
● 75% d’économie d'énergie !
● Une facture de chaufage en forte baisse
● Deux fonctons pour un seul appareil
● Un environnement mieux préservé
● Une énergie bon marché et toujours disponible

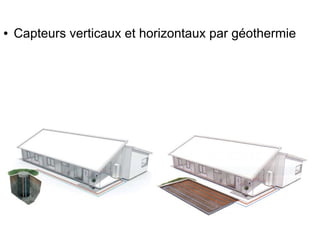

10. ● Capteurs verticaux et horizontaux par géothermie

11. Projet 2 :
Chaufer l'Aquacentre par aérothermie
● 320 m3 d'eau Chauffage des bassins :
Chauffage du bâtiment :
58 %
33 %
Renouvellement d’air : 5%
● 9300 m3 de volume Chauffage eau chaude sanitaire : 4%

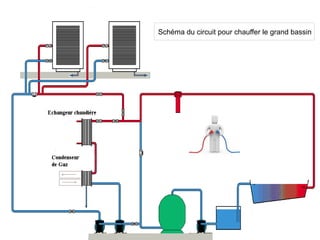

12. Schéma du circuit pour chauffer le grand bassin

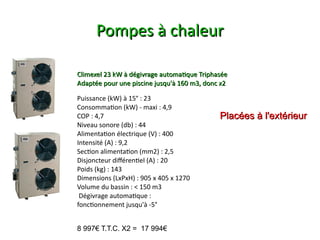

13. Pompes à chaleur
Climexel 23 kW à dégivrage automatque Triphasée
Adaptée pour une piscine jusqu'à 160 m3, donc x2
Puissance (kW) à 15° : 23
Consommaton (kW) - maxi : 4,9
COP : 4,7 Placées à l'extérieur
Niveau sonore (db) : 44
Alimentaton électrique (V) : 400
Intensité (A) : 9,2
Secton alimentaton (mm2) : 2,5
Disjoncteur diférentel (A) : 20
Poids (kg) : 143
Dimensions (LxPxH) : 905 x 405 x 1270
Volume du bassin : < 150 m3
Dégivrage automatque :
fonctonnement jusqu'à -5°
8 997€ T.T.C. X2 = 17 994€

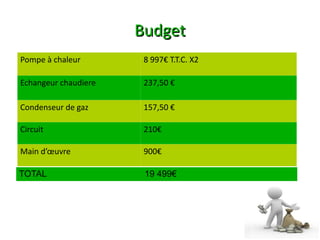

14. Budget
Pompe à chaleur 8 997€ T.T.C. X2
Echangeur chaudiere 237,50 €
Condenseur de gaz 157,50 €
Circuit 210€
Main d’œuvre 900€
TOTAL 19 499€

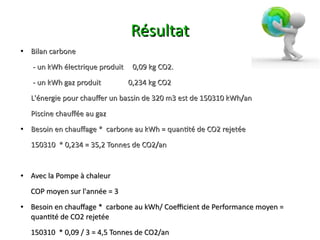

15. Résultat
● Bilan carbone
- un kWh électrique produit 0,09 kg CO2.
- un kWh gaz produit 0,234 kg CO2
L'énergie pour chaufer un bassin de 320 m3 est de 150310 kWh/an
Piscine chaufée au gaz
● Besoin en chaufage * carbone au kWh = quantté de CO2 rejetée
150310 * 0,234 = 35,2 Tonnes de CO2/an
● Avec la Pompe à chaleur
COP moyen sur l'année = 3
● Besoin en chaufage * carbone au kWh/ Coefcient de Performance moyen =
quantté de CO2 rejetée
150310 * 0,09 / 3 = 4,5 Tonnes de CO2/an

16. Acton !
