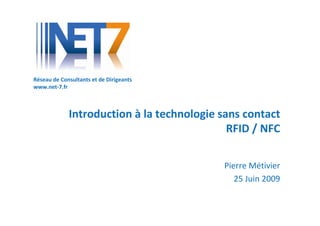

             Introduction à la technologie sans contact
                                             RFID / NFC

                                           Pierre Métivier
                                              25 Juin 2009

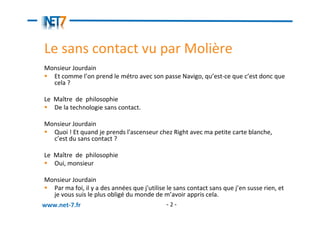

Le sans contact vu par Molière
Monsieur Jourdain
  Et comme l’on prend le métro avec son passe Navigo, qu’est-ce que c’est donc que
  cela ?

Le Maître de philosophie
   De la technologie sans contact.

Monsieur Jourdain
  Quoi ! Et quand je prends l'ascenseur chez Right avec ma petite carte blanche,
  c’est du sans contact ?

Le Maître de philosophie
   Oui, monsieur

Monsieur Jourdain
  Par ma foi, il y a des années que j'utilise le sans contact sans que j’en susse rien, et
  je vous suis le plus obligé du monde de m’avoir appris cela.
www.net-7.fr                                 -2-

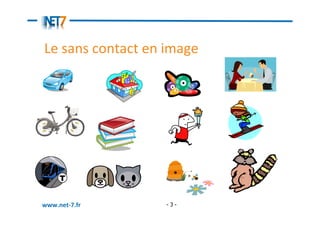

Le sans contact en image




www.net-7.fr       -3-

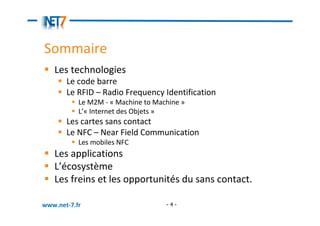

Sommaire
   Les technologies
       Le code barre
       Le RFID – Radio Frequency Identification
           Le M2M - « Machine to Machine »
           L’« Internet des Objets »
       Les cartes sans contact
       Le NFC – Near Field Communication
           Les mobiles NFC
   Les applications
   L’écosystème
   Les freins et les opportunités du sans contact.

www.net-7.fr                        -4-

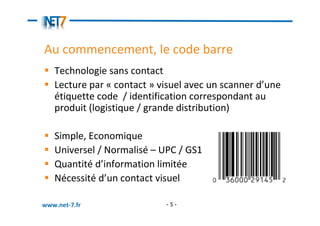

Au commencement, le code barre
   Technologie sans contact
   Lecture par « contact » visuel avec un scanner d’une
   étiquette code / identification correspondant au
   produit (logistique / grande distribution)

   Simple, Economique
   Universel / Normalisé – UPC / GS1
   Quantité d’information limitée
   Nécessité d’un contact visuel

www.net-7.fr                -5-

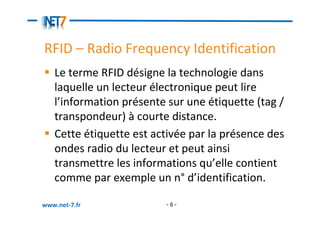

RFID – Radio Frequency Identification
   Le terme RFID désigne la technologie dans
   laquelle un lecteur électronique peut lire
   l’information présente sur une étiquette (tag /
   transpondeur) à courte distance.
   Cette étiquette est activée par la présence des
   ondes radio du lecteur et peut ainsi
   transmettre les informations qu’elle contient
   comme par exemple un n° d’identification.

www.net-7.fr             -6-

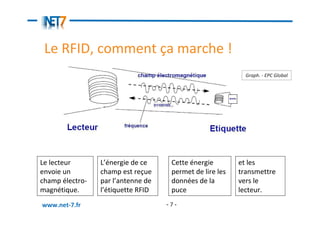

Le RFID, comment ça marche !
                                                            Graph. - EPC Global




Le lecteur       L’énergie de ce     Cette énergie        et les
envoie un        champ est reçue     permet de lire les   transmettre
champ électro-   par l’antenne de    données de la        vers le
magnétique.      l’étiquette RFID    puce                 lecteur.
www.net-7.fr                        -7-

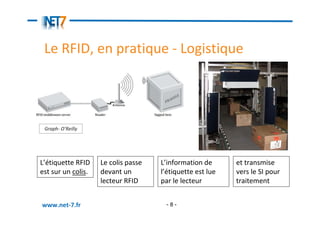

Le RFID, en pratique - Logistique




 Graph- O’Reilly




L’étiquette RFID    Le colis passe   L’information de      et transmise
est sur un colis.   devant un        l’étiquette est lue   vers le SI pour
                    lecteur RFID     par le lecteur        traitement


www.net-7.fr                          -8-

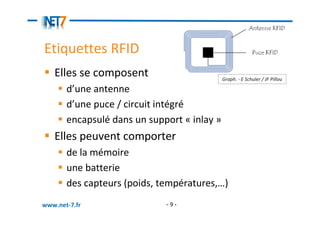

Etiquettes RFID
   Elles se composent                        Graph. - E Schuler / JF Pillou

       d’une antenne
       d’une puce / circuit intégré
       encapsulé dans un support « inlay »
   Elles peuvent comporter
       de la mémoire
       une batterie
       des capteurs (poids, températures,…)
www.net-7.fr                 -9-

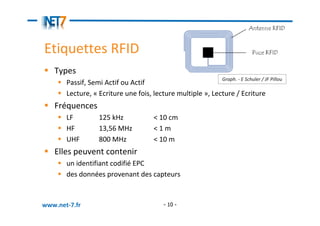

Etiquettes RFID
   Types
                                                            Graph. - E Schuler / JF Pillou
       Passif, Semi Actif ou Actif
       Lecture, « Ecriture une fois, lecture multiple », Lecture / Ecriture
   Fréquences
       LF         125 kHz           < 10 cm
       HF         13,56 MHz         <1m
       UHF        800 MHz           < 10 m
   Elles peuvent contenir
       un identifiant codifié EPC
       des données provenant des capteurs



www.net-7.fr                            - 10 -

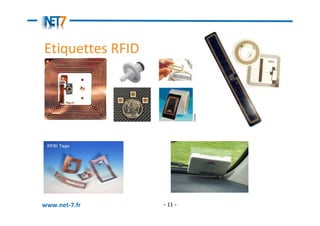

Etiquettes RFID




www.net-7.fr      - 11 -

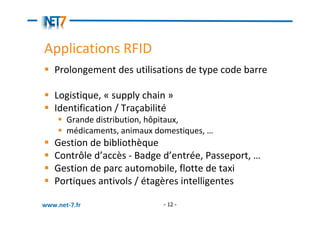

Applications RFID
   Prolongement des utilisations de type code barre

   Logistique, « supply chain »
   Identification / Traçabilité
       Grande distribution, hôpitaux,
       médicaments, animaux domestiques, …
   Gestion de bibliothèque
   Contrôle d’accès - Badge d’entrée, Passeport, …
   Gestion de parc automobile, flotte de taxi
   Portiques antivols / étagères intelligentes

www.net-7.fr                  - 12 -

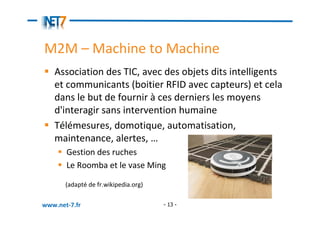

M2M – Machine to Machine
   Association des TIC, avec des objets dits intelligents
   et communicants (boitier RFID avec capteurs) et cela
   dans le but de fournir à ces derniers les moyens
   d'interagir sans intervention humaine
   Télémesures, domotique, automatisation,
   maintenance, alertes, …
       Gestion des ruches
       Le Roomba et le vase Ming

       (adapté de fr.wikipedia.org)

www.net-7.fr                          - 13 -

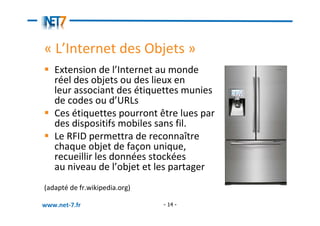

« L’Internet des Objets »
   Extension de l’Internet au monde
   réel des objets ou des lieux en
   leur associant des étiquettes munies
   de codes ou d’URLs
   Ces étiquettes pourront être lues par
   des dispositifs mobiles sans fil.
   Le RFID permettra de reconnaître
   chaque objet de façon unique,
   recueillir les données stockées
   au niveau de l’objet et les partager
(adapté de fr.wikipedia.org)

www.net-7.fr                   - 14 -
Lecteur RFID Grand Public
   Le Mir:ror de Violet
   Le Touchatag d’Alcatel
   L’Airtag Kit

   Associer des objets (photos, clés, tasse, …) à des
   pages Internet ou des applications PC/Mac


   Démo

www.net-7.fr                 - 15 -

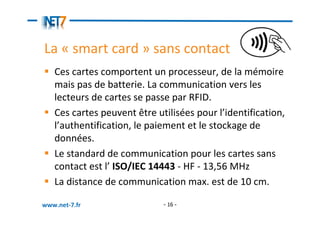

La « smart card » sans contact
   Ces cartes comportent un processeur, de la mémoire
   mais pas de batterie. La communication vers les
   lecteurs de cartes se passe par RFID.
   Ces cartes peuvent être utilisées pour l’identification,
   l’authentification, le paiement et le stockage de
   données.
   Le standard de communication pour les cartes sans
   contact est l’ ISO/IEC 14443 - HF - 13,56 MHz
   La distance de communication max. est de 10 cm.

www.net-7.fr                 - 16 -

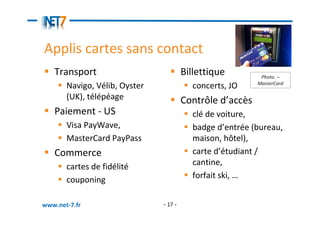

Applis cartes sans contact
   Transport                            Billettique         Photo. –
                                                           MasterCard
       Navigo, Vélib, Oyster              concerts, JO
       (UK), télépéage                  Contrôle d’accès
   Paiement - US                          clé de voiture,
       Visa PayWave,                      badge d’entrée (bureau,
       MasterCard PayPass                 maison, hôtel),
   Commerce                               carte d’étudiant /
       cartes de fidélité                 cantine,
       couponing                          forfait ski, …


www.net-7.fr                   - 17 -

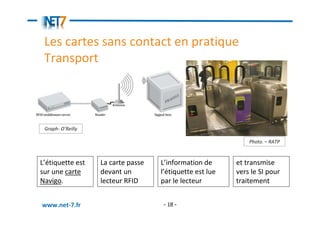

Les cartes sans contact en pratique
 Transport



 Graph- O’Reilly

                                                              Photo. – RATP



L’étiquette est    La carte passe   L’information de      et transmise
sur une carte      devant un        l’étiquette est lue   vers le SI pour
Navigo.            lecteur RFID     par le lecteur        traitement


www.net-7.fr                        - 18 -
NFC – Near Field Communication
   Technologie de communication courte distance sans
   contact permettant une interaction simple entre des
   objets électroniques (Forum NFC)
   Fréquence - HF - 13,56 MHz
   Compatibilité - ISO/IEC 14443 – Cartes sans contact
    Adopté par l’industrie – Philips, Sony, Nokia,…
   « Normalisé »
   Sécurisé
   Rapide
                                    Graph. - EPC Global
www.net-7.fr               - 19 -

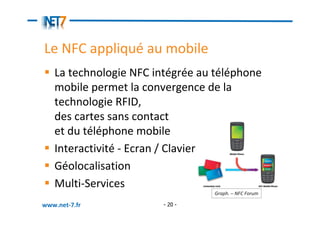

Le NFC appliqué au mobile
   La technologie NFC intégrée au téléphone
   mobile permet la convergence de la
   technologie RFID,
   des cartes sans contact
   et du téléphone mobile
   Interactivité - Ecran / Clavier
   Géolocalisation
   Multi-Services
                                 Graph. – NFC Forum

www.net-7.fr            - 20 -
Le NFC appliqué au mobile
      Le téléphone NFC peut alors
    1. émuler le fonctionnement d’une (ou plusieurs)
       carte(s) sans contact ET
    2. servir de lecteur d’étiquettes RFID
               Affichage interactif / « Internet des Objets » /
               Réseaux Sociaux
    3. fonctionner en mode « pair à pair » en
       permettant à deux téléphones mobiles
       d’échanger des informations
               Cartes de visite, jeux multi-joueur

www.net-7.fr                         - 21 -

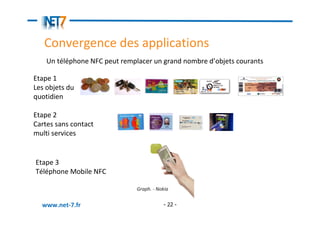

Convergence des applications
    Un téléphone NFC peut remplacer un grand nombre d’objets courants

Etape 1
Les objets du
quotidien

Etape 2
Cartes sans contact
multi services


Etape 3
Téléphone Mobile NFC

                               Graph. - Nokia


  www.net-7.fr                            - 22 -

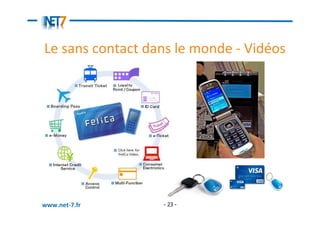

Le sans contact dans le monde - Vidéos




www.net-7.fr      - 23 -

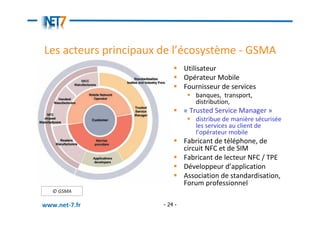

Les acteurs principaux de l’écosystème - GSMA
                                Utilisateur
                                Opérateur Mobile
                                Fournisseur de services
                                   banques, transport,
                                   distribution,
                                « Trusted Service Manager »
                                   distribue de manière sécurisée
                                   les services au client de
                                   l’opérateur mobile
                                Fabricant de téléphone, de
                                circuit NFC et de SIM
                                Fabricant de lecteur NFC / TPE
                                Développeur d’application
                                Association de standardisation,
                                Forum professionnel
   © GSMA

www.net-7.fr           - 24 -

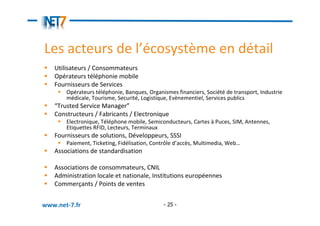

Les acteurs de l’écosystème en détail
   Utilisateurs / Consommateurs
   Opérateurs téléphonie mobile
   Fournisseurs de Services
       Opérateurs téléphonie, Banques, Organismes financiers, Société de transport, Industrie
       médicale, Tourisme, Securité, Logistique, Evènementiel, Services publics
   “Trusted Service Manager”
   Constructeurs / Fabricants / Electronique
       Electronique, Téléphone mobile, Semiconducteurs, Cartes à Puces, SIM, Antennes,
       Etiquettes RFID, Lecteurs, Terminaux
   Fournisseurs de solutions, Développeurs, SSSI
       Paiement, Ticketing, Fidélisation, Contrôle d’accès, Multimedia, Web…
   Associations de standardisation

   Associations de consommateurs, CNIL
   Administration locale et nationale, Institutions européennes
   Commerçants / Points de ventes


www.net-7.fr                                 - 25 -

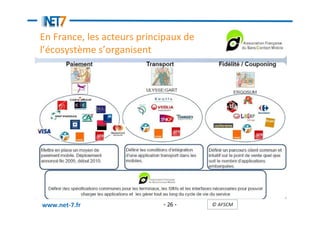

En France, les acteurs principaux de
l’écosystème s’organisent l’écosystème s’organisent
 France - les acteurs de




www.net-7.fr             - 26 -     © AFSCM

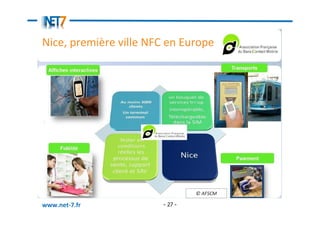

Nice, première ville NFC en Europe




                                 © AFSCM

www.net-7.fr            - 27 -

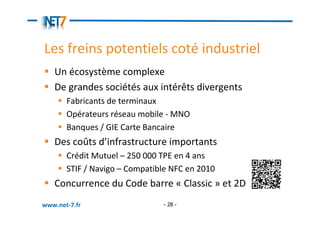

Les freins potentiels coté industriel
   Un écosystème complexe
   De grandes sociétés aux intérêts divergents
       Fabricants de terminaux
       Opérateurs réseau mobile - MNO
       Banques / GIE Carte Bancaire
   Des coûts d’infrastructure importants
       Crédit Mutuel – 250 000 TPE en 4 ans
       STIF / Navigo – Compatible NFC en 2010
   Concurrence du Code barre « Classic » et 2D
www.net-7.fr                   - 28 -

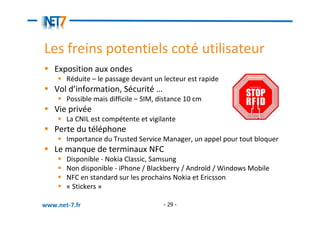

Les freins potentiels coté utilisateur
   Exposition aux ondes
       Réduite – le passage devant un lecteur est rapide
   Vol d’information, Sécurité …
       Possible mais difficile – SIM, distance 10 cm
   Vie privée
       La CNIL est compétente et vigilante
   Perte du téléphone
       Importance du Trusted Service Manager, un appel pour tout bloquer
   Le manque de terminaux NFC
       Disponible - Nokia Classic, Samsung
       Non disponible - iPhone / Blackberry / Androïd / Windows Mobile
       NFC en standard sur les prochains Nokia et Ericsson
       « Stickers »

www.net-7.fr                           - 29 -

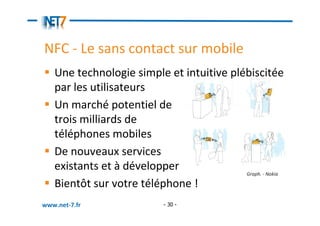

NFC - Le sans contact sur mobile
   Une technologie simple et intuitive plébiscitée
   par les utilisateurs
   Un marché potentiel de
   trois milliards de
   téléphones mobiles
   De nouveaux services
   existants et à développer              Graph. - Nokia

   Bientôt sur votre téléphone !
www.net-7.fr                - 30 -

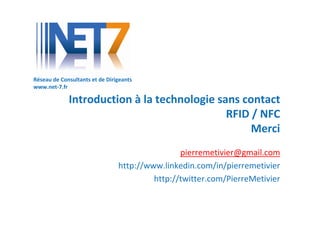

Réseau de Consultants et de Dirigeants
www.net-7.fr

             Introduction à la technologie sans contact
                                             RFID / NFC
                                                  Merci
                                                pierremetivier@gmail.com
                                http://www.linkedin.com/in/pierremetivier
                                         http://twitter.com/PierreMetivier

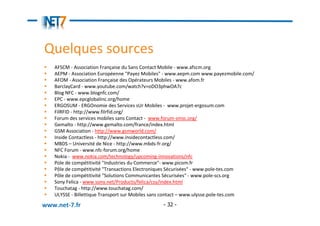

Quelques sources
   AFSCM - Association Française du Sans Contact Mobile - www.afscm.org
   AEPM - Association Européenne "Payez Mobiles" - www.aepm.com www.payezmobile.com/
   AFOM - Association Française des Opérateurs Mobiles - www.afom.fr
   BarclayCard - www.youtube.com/watch?v=oDO3phwOA7c
   Blog NFC - www.blognfc.com/
   EPC - www.epcglobalinc.org/home
   ERGOSUM - ERGOnomie des Services sUr Mobiles - www.projet-ergosum.com
   FilRFID - http://www.filrfid.org/
   Forum des services mobiles sans Contact - www.forum-smsc.org/
   Gemalto - http://www.gemalto.com/france/index.html
   GSM Association - http://www.gsmworld.com/
   Inside Contactless - http://www.insidecontactless.com/
   MBDS – Université de Nice - http://www.mbds-fr.org/
   NFC Forum - www.nfc-forum.org/home
   Nokia - www.nokia.com/technology/upcoming-innovations/nfc
   Pole de compétitivité "Industries du Commerce"- www.picom.fr
   Pôle de compétitivité "Transactions Electroniques Sécurisées" - www.pole-tes.com
   Pôle de compétitivité "Solutions Communicantes Sécurisées" - www.pole-scs.org
   Sony Felica - www.sony.net/Products/felica/csy/index.html
   Touchatag - http://www.touchatag.com/
   ULYSSE - Billettique Transport sur Mobiles sans contact – www.ulysse.pole-tes.com

www.net-7.fr                                   - 32 -

Contenu connexe

Tendances

Intelligence artificielle et soin.pptx
Intelligence artificielle et soin.pptxIntelligence artificielle et soin.pptx
Intelligence artificielle et soin.pptx
Arnaud Depil-Duval

Rfid
RfidRfid
Rfid
sarasmh

C teledetection
C teledetectionC teledetection
C teledetection
Essam Ssam

Présentation Cdma, Multiplexage CDMA, principes de Code et cas d'exemple
Présentation Cdma, Multiplexage CDMA, principes de Code et cas d'exemplePrésentation Cdma, Multiplexage CDMA, principes de Code et cas d'exemple
Présentation Cdma, Multiplexage CDMA, principes de Code et cas d'exemple
Max Benana

Implanter ses points de vente : géomarketing & méthodes d'optimisation
Implanter ses points de vente : géomarketing & méthodes d'optimisationImplanter ses points de vente : géomarketing & méthodes d'optimisation
Implanter ses points de vente : géomarketing & méthodes d'optimisation
NP6

Introduction à l'IOT (Internet des objets) - Thomas DARIEL (PramaTALK)
Introduction à l'IOT (Internet des objets) - Thomas DARIEL (PramaTALK)Introduction à l'IOT (Internet des objets) - Thomas DARIEL (PramaTALK)
Introduction à l'IOT (Internet des objets) - Thomas DARIEL (PramaTALK)
Pramana

Les Technologies Sans Fil (expliquées aux néophytes)
Les Technologies Sans Fil (expliquées aux néophytes) Les Technologies Sans Fil (expliquées aux néophytes)
Les Technologies Sans Fil (expliquées aux néophytes)
Happy Web Enterprises

transformation numérique.pptx
transformation numérique.pptxtransformation numérique.pptx
transformation numérique.pptx
aymaneberrada1

La RFID en bibliotheque ?
La RFID en bibliotheque ? La RFID en bibliotheque ?
La RFID en bibliotheque ?
ADDNB

Sécurité de l'IoT | Internet des objets - Formation d'une journée
Sécurité de l'IoT | Internet des objets - Formation d'une journéeSécurité de l'IoT | Internet des objets - Formation d'une journée
Sécurité de l'IoT | Internet des objets - Formation d'une journée
Tactika inc.

Intelligence Economique de Babacar Lo
Intelligence Economique de Babacar LoIntelligence Economique de Babacar Lo
Intelligence Economique de Babacar Lo
Remy EXELMANS

Internet des Objets
Internet des ObjetsInternet des Objets
Internet des Objets
IEEE 802

Développement d’un Outil d’Aide À la Planification du Réseau Coeur GSM
Développement d’un Outil d’Aide À la Planification du Réseau Coeur GSMDéveloppement d’un Outil d’Aide À la Planification du Réseau Coeur GSM
Développement d’un Outil d’Aide À la Planification du Réseau Coeur GSM
Mohamed Raafat OMRI محمد رأفت عمري

Analyse stratégique Free
Analyse stratégique FreeAnalyse stratégique Free
Analyse stratégique Free
clotildeneg

Sig chap-1-2010 2011
Sig chap-1-2010 2011Sig chap-1-2010 2011
Sig chap-1-2010 2011
imendal

Rfid Couts Et Materiels
Rfid Couts Et MaterielsRfid Couts Et Materiels
Rfid Couts Et Materiels
ADDNB

Big data
Big dataBig data
RFID in Logistics
RFID in LogisticsRFID in Logistics
RFID in Logistics
Kaveen Gayathma

Fibre optique et fourreaux CC val oust et lanvaux
Fibre optique et fourreaux CC val oust et lanvauxFibre optique et fourreaux CC val oust et lanvaux
Fibre optique et fourreaux CC val oust et lanvaux
Cyberco

Conception d'un plan de communication - Le Bingsu
Conception d'un plan de communication - Le BingsuConception d'un plan de communication - Le Bingsu
Conception d'un plan de communication - Le Bingsu
Cassandra Chatainier


Tendances (20)

Intelligence artificielle et soin.pptx
Intelligence artificielle et soin.pptxIntelligence artificielle et soin.pptx
Intelligence artificielle et soin.pptx

Rfid
RfidRfid
Rfid

C teledetection
C teledetectionC teledetection
C teledetection

Présentation Cdma, Multiplexage CDMA, principes de Code et cas d'exemple
Présentation Cdma, Multiplexage CDMA, principes de Code et cas d'exemplePrésentation Cdma, Multiplexage CDMA, principes de Code et cas d'exemple
Présentation Cdma, Multiplexage CDMA, principes de Code et cas d'exemple

Implanter ses points de vente : géomarketing & méthodes d'optimisation
Implanter ses points de vente : géomarketing & méthodes d'optimisationImplanter ses points de vente : géomarketing & méthodes d'optimisation
Implanter ses points de vente : géomarketing & méthodes d'optimisation

Introduction à l'IOT (Internet des objets) - Thomas DARIEL (PramaTALK)
Introduction à l'IOT (Internet des objets) - Thomas DARIEL (PramaTALK)Introduction à l'IOT (Internet des objets) - Thomas DARIEL (PramaTALK)
Introduction à l'IOT (Internet des objets) - Thomas DARIEL (PramaTALK)

Les Technologies Sans Fil (expliquées aux néophytes)
Les Technologies Sans Fil (expliquées aux néophytes) Les Technologies Sans Fil (expliquées aux néophytes)
Les Technologies Sans Fil (expliquées aux néophytes)

transformation numérique.pptx
transformation numérique.pptxtransformation numérique.pptx
transformation numérique.pptx

La RFID en bibliotheque ?
La RFID en bibliotheque ? La RFID en bibliotheque ?
La RFID en bibliotheque ?

Sécurité de l'IoT | Internet des objets - Formation d'une journée
Sécurité de l'IoT | Internet des objets - Formation d'une journéeSécurité de l'IoT | Internet des objets - Formation d'une journée
Sécurité de l'IoT | Internet des objets - Formation d'une journée

Intelligence Economique de Babacar Lo
Intelligence Economique de Babacar LoIntelligence Economique de Babacar Lo
Intelligence Economique de Babacar Lo

Internet des Objets
Internet des ObjetsInternet des Objets
Internet des Objets

Développement d’un Outil d’Aide À la Planification du Réseau Coeur GSM
Développement d’un Outil d’Aide À la Planification du Réseau Coeur GSMDéveloppement d’un Outil d’Aide À la Planification du Réseau Coeur GSM
Développement d’un Outil d’Aide À la Planification du Réseau Coeur GSM

Analyse stratégique Free
Analyse stratégique FreeAnalyse stratégique Free
Analyse stratégique Free

Sig chap-1-2010 2011
Sig chap-1-2010 2011Sig chap-1-2010 2011
Sig chap-1-2010 2011

Rfid Couts Et Materiels
Rfid Couts Et MaterielsRfid Couts Et Materiels
Rfid Couts Et Materiels

Big data
Big dataBig data
Big data

RFID in Logistics
RFID in LogisticsRFID in Logistics
RFID in Logistics

Fibre optique et fourreaux CC val oust et lanvaux
Fibre optique et fourreaux CC val oust et lanvauxFibre optique et fourreaux CC val oust et lanvaux
Fibre optique et fourreaux CC val oust et lanvaux

Conception d'un plan de communication - Le Bingsu
Conception d'un plan de communication - Le BingsuConception d'un plan de communication - Le Bingsu
Conception d'un plan de communication - Le Bingsu


Similaire à Introduction au Sanscontact NFC Rfid SmartCard

L'impact des technologies sans contact RFID NFC pour les distributeurs
L'impact des technologies sans contact RFID NFC pour les distributeursL'impact des technologies sans contact RFID NFC pour les distributeurs
L'impact des technologies sans contact RFID NFC pour les distributeurs
Pierre Metivier

Séminaire de la Controverse - RFID - Mythes et réalités
Séminaire de la Controverse - RFID - Mythes et réalitésSéminaire de la Controverse - RFID - Mythes et réalités
Séminaire de la Controverse - RFID - Mythes et réalités
Pierre Metivier

Rfid basics-RFID universiy 2010
Rfid basics-RFID universiy 2010Rfid basics-RFID universiy 2010
Rfid basics-RFID universiy 2010
URBANWAVE

Tezst
Tezst Tezst
Tezst
Xavier LAIR

Nfc en 10 points
Nfc en 10 pointsNfc en 10 points
Nfc en 10 points
Eutech SSII

Introduction aux Technologies de la Tracabilite
Introduction aux Technologies de la TracabiliteIntroduction aux Technologies de la Tracabilite
Introduction aux Technologies de la Tracabilite
Pierre Metivier

Eric HANSEN - La carte bancaire sans contact pas securisée
Eric HANSEN - La carte bancaire sans contact pas securiséeEric HANSEN - La carte bancaire sans contact pas securisée
Eric HANSEN - La carte bancaire sans contact pas securisée
Eric HANSEN

RFID en médiathèque
RFID en médiathèqueRFID en médiathèque
RFID en médiathèque
afr

RFID Sans contact physique ni visuel cette technologie permet d’identifier d’...
RFID Sans contact physique ni visuel cette technologie permet d’identifier d’...RFID Sans contact physique ni visuel cette technologie permet d’identifier d’...
RFID Sans contact physique ni visuel cette technologie permet d’identifier d’...
Baghdadiabsari1

Google wallet
Google walletGoogle wallet
RFID Active, RTLS, Réseau de Capteurs par Bernard JEANNE-BEYLOT @JB Thèque
RFID Active, RTLS, Réseau de Capteurs par Bernard JEANNE-BEYLOT @JB ThèqueRFID Active, RTLS, Réseau de Capteurs par Bernard JEANNE-BEYLOT @JB Thèque
RFID Active, RTLS, Réseau de Capteurs par Bernard JEANNE-BEYLOT @JB Thèque
Bernard Jeanne-Beylot

Mr Fillia Nice du NFC à la Réalité
Mr Fillia Nice du NFC à la RéalitéMr Fillia Nice du NFC à la Réalité
Mr Fillia Nice du NFC à la Réalité
IDATE DigiWorld

Les différents Segments & Applications RFID & NFC par Bernard JEANNE-BEYLOT ...
Les différents Segments & Applications RFID & NFC  par Bernard JEANNE-BEYLOT ...Les différents Segments & Applications RFID & NFC  par Bernard JEANNE-BEYLOT ...
Les différents Segments & Applications RFID & NFC par Bernard JEANNE-BEYLOT ...
Bernard Jeanne-Beylot

INFORAD Ci - Fiche produit
INFORAD Ci - Fiche produitINFORAD Ci - Fiche produit
INFORAD Ci - Fiche produit
INFORAD

2010 03 25 Traçabilite by competitic
2010 03 25 Traçabilite by competitic2010 03 25 Traçabilite by competitic
2010 03 25 Traçabilite by competitic
COMPETITIC

Near Field Communication & Android
Near Field Communication & AndroidNear Field Communication & Android
Near Field Communication & Android
romemore

Le paiement sans contact acteurs et applications
Le paiement sans contact acteurs et applicationsLe paiement sans contact acteurs et applications
Le paiement sans contact acteurs et applications
Majda Belfquih

François LECOMTE, Une vision ouverte des solutions sans contacts (NFC) pour l...
François LECOMTE, Une vision ouverte des solutions sans contacts (NFC) pour l...François LECOMTE, Une vision ouverte des solutions sans contacts (NFC) pour l...
François LECOMTE, Une vision ouverte des solutions sans contacts (NFC) pour l...
PSST (opinions et tendances 2.0) par jeremy dumont

Francois Lecomte Forum Smsc Paris 2 0 2009 09 23
Francois Lecomte Forum Smsc   Paris 2 0   2009 09 23Francois Lecomte Forum Smsc   Paris 2 0   2009 09 23
Francois Lecomte Forum Smsc Paris 2 0 2009 09 23
charafs


Similaire à Introduction au Sanscontact NFC Rfid SmartCard (20)

L'impact des technologies sans contact RFID NFC pour les distributeurs
L'impact des technologies sans contact RFID NFC pour les distributeursL'impact des technologies sans contact RFID NFC pour les distributeurs
L'impact des technologies sans contact RFID NFC pour les distributeurs

Séminaire de la Controverse - RFID - Mythes et réalités
Séminaire de la Controverse - RFID - Mythes et réalitésSéminaire de la Controverse - RFID - Mythes et réalités
Séminaire de la Controverse - RFID - Mythes et réalités

Rfid basics-RFID universiy 2010
Rfid basics-RFID universiy 2010Rfid basics-RFID universiy 2010
Rfid basics-RFID universiy 2010

Tezst
Tezst Tezst
Tezst

Nfc en 10 points
Nfc en 10 pointsNfc en 10 points
Nfc en 10 points

Introduction aux Technologies de la Tracabilite
Introduction aux Technologies de la TracabiliteIntroduction aux Technologies de la Tracabilite
Introduction aux Technologies de la Tracabilite

Eric HANSEN - La carte bancaire sans contact pas securisée
Eric HANSEN - La carte bancaire sans contact pas securiséeEric HANSEN - La carte bancaire sans contact pas securisée
Eric HANSEN - La carte bancaire sans contact pas securisée

RFID en médiathèque
RFID en médiathèqueRFID en médiathèque
RFID en médiathèque

Norme NFC - Romain Menetrier PAUG
Norme NFC - Romain Menetrier PAUGNorme NFC - Romain Menetrier PAUG
Norme NFC - Romain Menetrier PAUG

RFID Sans contact physique ni visuel cette technologie permet d’identifier d’...
RFID Sans contact physique ni visuel cette technologie permet d’identifier d’...RFID Sans contact physique ni visuel cette technologie permet d’identifier d’...
RFID Sans contact physique ni visuel cette technologie permet d’identifier d’...

Google wallet
Google walletGoogle wallet
Google wallet

RFID Active, RTLS, Réseau de Capteurs par Bernard JEANNE-BEYLOT @JB Thèque
RFID Active, RTLS, Réseau de Capteurs par Bernard JEANNE-BEYLOT @JB ThèqueRFID Active, RTLS, Réseau de Capteurs par Bernard JEANNE-BEYLOT @JB Thèque
RFID Active, RTLS, Réseau de Capteurs par Bernard JEANNE-BEYLOT @JB Thèque

Mr Fillia Nice du NFC à la Réalité
Mr Fillia Nice du NFC à la RéalitéMr Fillia Nice du NFC à la Réalité
Mr Fillia Nice du NFC à la Réalité

Les différents Segments & Applications RFID & NFC par Bernard JEANNE-BEYLOT ...
Les différents Segments & Applications RFID & NFC  par Bernard JEANNE-BEYLOT ...Les différents Segments & Applications RFID & NFC  par Bernard JEANNE-BEYLOT ...
Les différents Segments & Applications RFID & NFC par Bernard JEANNE-BEYLOT ...

INFORAD Ci - Fiche produit
INFORAD Ci - Fiche produitINFORAD Ci - Fiche produit
INFORAD Ci - Fiche produit

2010 03 25 Traçabilite by competitic
2010 03 25 Traçabilite by competitic2010 03 25 Traçabilite by competitic
2010 03 25 Traçabilite by competitic

Near Field Communication & Android
Near Field Communication & AndroidNear Field Communication & Android
Near Field Communication & Android

Le paiement sans contact acteurs et applications
Le paiement sans contact acteurs et applicationsLe paiement sans contact acteurs et applications
Le paiement sans contact acteurs et applications

François LECOMTE, Une vision ouverte des solutions sans contacts (NFC) pour l...
François LECOMTE, Une vision ouverte des solutions sans contacts (NFC) pour l...François LECOMTE, Une vision ouverte des solutions sans contacts (NFC) pour l...
François LECOMTE, Une vision ouverte des solutions sans contacts (NFC) pour l...

Francois Lecomte Forum Smsc Paris 2 0 2009 09 23
Francois Lecomte Forum Smsc   Paris 2 0   2009 09 23Francois Lecomte Forum Smsc   Paris 2 0   2009 09 23
Francois Lecomte Forum Smsc Paris 2 0 2009 09 23


Plus de Pierre Metivier

IOT et risques industriels
IOT et risques industrielsIOT et risques industriels
IOT et risques industriels
Pierre Metivier

CONNECTED OBJECTS - how NFC technology enables a more environmentally-friendl...
CONNECTED OBJECTS - how NFC technology enables a more environmentally-friendl...CONNECTED OBJECTS - how NFC technology enables a more environmentally-friendl...
CONNECTED OBJECTS - how NFC technology enables a more environmentally-friendl...
Pierre Metivier

Le NFC est-il compatible avec le ecommerce ?
Le NFC est-il compatible avec le ecommerce ?Le NFC est-il compatible avec le ecommerce ?
Le NFC est-il compatible avec le ecommerce ?
Pierre Metivier

Internet des objets et santé aux Mardis de l'Innovation
Internet des objets et santé aux Mardis de l'InnovationInternet des objets et santé aux Mardis de l'Innovation
Internet des objets et santé aux Mardis de l'Innovation
Pierre Metivier

Is there such a thing as smart retail
Is there such a thing as smart retailIs there such a thing as smart retail
Is there such a thing as smart retail
Pierre Metivier

French hitech - Looking at the past to understand the present
French hitech - Looking at the past to understand the presentFrench hitech - Looking at the past to understand the present
French hitech - Looking at the past to understand the present
Pierre Metivier

Le Mobile NFC, Télécommande de notre quotidien
Le Mobile NFC, Télécommande de notre quotidienLe Mobile NFC, Télécommande de notre quotidien
Le Mobile NFC, Télécommande de notre quotidien
Pierre Metivier

Le mobile NFC, Télécommande de notre quotidien - Sommaire
Le mobile NFC, Télécommande de notre quotidien - SommaireLe mobile NFC, Télécommande de notre quotidien - Sommaire
Le mobile NFC, Télécommande de notre quotidien - Sommaire
Pierre Metivier

Technologies RF (ou pas) et Commerce - QR Code, RFID, BLE, NFC, …
Technologies RF (ou pas) et Commerce - QR Code, RFID, BLE, NFC, …Technologies RF (ou pas) et Commerce - QR Code, RFID, BLE, NFC, …
Technologies RF (ou pas) et Commerce - QR Code, RFID, BLE, NFC, …
Pierre Metivier

Is there such a thing as the internet of things !
Is there such a thing as the internet of things !Is there such a thing as the internet of things !
Is there such a thing as the internet of things !
Pierre Metivier

The road ahead for Mobile NFC services
The road ahead for Mobile NFC servicesThe road ahead for Mobile NFC services
The road ahead for Mobile NFC services
Pierre Metivier

L'internet des objets sera multiple ou ne sera pas.
L'internet des objets sera multiple ou ne sera pas.L'internet des objets sera multiple ou ne sera pas.
L'internet des objets sera multiple ou ne sera pas.
Pierre Metivier

Demain les objets sont connectés
Demain les objets sont connectésDemain les objets sont connectés
Demain les objets sont connectés
Pierre Metivier

Tour du Monde des nouveaux moyens de paiement en quelques images
Tour du Monde des nouveaux moyens de paiement en quelques images Tour du Monde des nouveaux moyens de paiement en quelques images
Tour du Monde des nouveaux moyens de paiement en quelques images
Pierre Metivier

Evaluation de la gestion de l’innovation de ST Microelectronics entre 2001 et...
Evaluation de la gestion de l’innovation de ST Microelectronics entre 2001 et...Evaluation de la gestion de l’innovation de ST Microelectronics entre 2001 et...
Evaluation de la gestion de l’innovation de ST Microelectronics entre 2001 et...
Pierre Metivier

Les micro-ordinateurs Apricot, à la recherche d’une troisième voie
Les micro-ordinateurs Apricot, à la recherche d’une troisième voieLes micro-ordinateurs Apricot, à la recherche d’une troisième voie
Les micro-ordinateurs Apricot, à la recherche d’une troisième voie
Pierre Metivier

Spilog 2010 supply chain de demain pierre metivier
Spilog 2010 supply chain de demain pierre metivierSpilog 2010 supply chain de demain pierre metivier
Spilog 2010 supply chain de demain pierre metivier
Pierre Metivier

Emploi et Reseaux Sociaux
Emploi et Reseaux SociauxEmploi et Reseaux Sociaux
Emploi et Reseaux Sociaux
Pierre Metivier

Pierre Metivier as a Cloud
Pierre Metivier as a CloudPierre Metivier as a Cloud
Pierre Metivier as a Cloud
Pierre Metivier


Plus de Pierre Metivier (19)

IOT et risques industriels
IOT et risques industrielsIOT et risques industriels
IOT et risques industriels

CONNECTED OBJECTS - how NFC technology enables a more environmentally-friendl...
CONNECTED OBJECTS - how NFC technology enables a more environmentally-friendl...CONNECTED OBJECTS - how NFC technology enables a more environmentally-friendl...
CONNECTED OBJECTS - how NFC technology enables a more environmentally-friendl...

Le NFC est-il compatible avec le ecommerce ?
Le NFC est-il compatible avec le ecommerce ?Le NFC est-il compatible avec le ecommerce ?
Le NFC est-il compatible avec le ecommerce ?

Internet des objets et santé aux Mardis de l'Innovation
Internet des objets et santé aux Mardis de l'InnovationInternet des objets et santé aux Mardis de l'Innovation
Internet des objets et santé aux Mardis de l'Innovation

Is there such a thing as smart retail
Is there such a thing as smart retailIs there such a thing as smart retail
Is there such a thing as smart retail

French hitech - Looking at the past to understand the present
French hitech - Looking at the past to understand the presentFrench hitech - Looking at the past to understand the present
French hitech - Looking at the past to understand the present

Le Mobile NFC, Télécommande de notre quotidien
Le Mobile NFC, Télécommande de notre quotidienLe Mobile NFC, Télécommande de notre quotidien
Le Mobile NFC, Télécommande de notre quotidien

Le mobile NFC, Télécommande de notre quotidien - Sommaire
Le mobile NFC, Télécommande de notre quotidien - SommaireLe mobile NFC, Télécommande de notre quotidien - Sommaire
Le mobile NFC, Télécommande de notre quotidien - Sommaire

Technologies RF (ou pas) et Commerce - QR Code, RFID, BLE, NFC, …
Technologies RF (ou pas) et Commerce - QR Code, RFID, BLE, NFC, …Technologies RF (ou pas) et Commerce - QR Code, RFID, BLE, NFC, …
Technologies RF (ou pas) et Commerce - QR Code, RFID, BLE, NFC, …

Is there such a thing as the internet of things !
Is there such a thing as the internet of things !Is there such a thing as the internet of things !
Is there such a thing as the internet of things !

The road ahead for Mobile NFC services
The road ahead for Mobile NFC servicesThe road ahead for Mobile NFC services
The road ahead for Mobile NFC services

L'internet des objets sera multiple ou ne sera pas.
L'internet des objets sera multiple ou ne sera pas.L'internet des objets sera multiple ou ne sera pas.
L'internet des objets sera multiple ou ne sera pas.

Demain les objets sont connectés
Demain les objets sont connectésDemain les objets sont connectés
Demain les objets sont connectés

Tour du Monde des nouveaux moyens de paiement en quelques images
Tour du Monde des nouveaux moyens de paiement en quelques images Tour du Monde des nouveaux moyens de paiement en quelques images
Tour du Monde des nouveaux moyens de paiement en quelques images

Evaluation de la gestion de l’innovation de ST Microelectronics entre 2001 et...
Evaluation de la gestion de l’innovation de ST Microelectronics entre 2001 et...Evaluation de la gestion de l’innovation de ST Microelectronics entre 2001 et...
Evaluation de la gestion de l’innovation de ST Microelectronics entre 2001 et...

Les micro-ordinateurs Apricot, à la recherche d’une troisième voie
Les micro-ordinateurs Apricot, à la recherche d’une troisième voieLes micro-ordinateurs Apricot, à la recherche d’une troisième voie
Les micro-ordinateurs Apricot, à la recherche d’une troisième voie

Spilog 2010 supply chain de demain pierre metivier
Spilog 2010 supply chain de demain pierre metivierSpilog 2010 supply chain de demain pierre metivier
Spilog 2010 supply chain de demain pierre metivier

Emploi et Reseaux Sociaux
Emploi et Reseaux SociauxEmploi et Reseaux Sociaux
Emploi et Reseaux Sociaux

Pierre Metivier as a Cloud
Pierre Metivier as a CloudPierre Metivier as a Cloud
Pierre Metivier as a Cloud


Introduction au Sanscontact NFC Rfid SmartCard

  • 1. Réseau de Consultants et de Dirigeants www.net-7.fr Introduction à la technologie sans contact RFID / NFC Pierre Métivier 25 Juin 2009
  • 2. Le sans contact vu par Molière Monsieur Jourdain Et comme l’on prend le métro avec son passe Navigo, qu’est-ce que c’est donc que cela ? Le Maître de philosophie De la technologie sans contact. Monsieur Jourdain Quoi ! Et quand je prends l'ascenseur chez Right avec ma petite carte blanche, c’est du sans contact ? Le Maître de philosophie Oui, monsieur Monsieur Jourdain Par ma foi, il y a des années que j'utilise le sans contact sans que j’en susse rien, et je vous suis le plus obligé du monde de m’avoir appris cela. www.net-7.fr -2-
  • 3. Le sans contact en image www.net-7.fr -3-
  • 4. Sommaire Les technologies Le code barre Le RFID – Radio Frequency Identification Le M2M - « Machine to Machine » L’« Internet des Objets » Les cartes sans contact Le NFC – Near Field Communication Les mobiles NFC Les applications L’écosystème Les freins et les opportunités du sans contact. www.net-7.fr -4-
  • 5. Au commencement, le code barre Technologie sans contact Lecture par « contact » visuel avec un scanner d’une étiquette code / identification correspondant au produit (logistique / grande distribution) Simple, Economique Universel / Normalisé – UPC / GS1 Quantité d’information limitée Nécessité d’un contact visuel www.net-7.fr -5-
  • 6. RFID – Radio Frequency Identification Le terme RFID désigne la technologie dans laquelle un lecteur électronique peut lire l’information présente sur une étiquette (tag / transpondeur) à courte distance. Cette étiquette est activée par la présence des ondes radio du lecteur et peut ainsi transmettre les informations qu’elle contient comme par exemple un n° d’identification. www.net-7.fr -6-
  • 7. Le RFID, comment ça marche ! Graph. - EPC Global Le lecteur L’énergie de ce Cette énergie et les envoie un champ est reçue permet de lire les transmettre champ électro- par l’antenne de données de la vers le magnétique. l’étiquette RFID puce lecteur. www.net-7.fr -7-
  • 8. Le RFID, en pratique - Logistique Graph- O’Reilly L’étiquette RFID Le colis passe L’information de et transmise est sur un colis. devant un l’étiquette est lue vers le SI pour lecteur RFID par le lecteur traitement www.net-7.fr -8-
  • 9. Etiquettes RFID Elles se composent Graph. - E Schuler / JF Pillou d’une antenne d’une puce / circuit intégré encapsulé dans un support « inlay » Elles peuvent comporter de la mémoire une batterie des capteurs (poids, températures,…) www.net-7.fr -9-
  • 10. Etiquettes RFID Types Graph. - E Schuler / JF Pillou Passif, Semi Actif ou Actif Lecture, « Ecriture une fois, lecture multiple », Lecture / Ecriture Fréquences LF 125 kHz < 10 cm HF 13,56 MHz <1m UHF 800 MHz < 10 m Elles peuvent contenir un identifiant codifié EPC des données provenant des capteurs www.net-7.fr - 10 -
  • 12. Applications RFID Prolongement des utilisations de type code barre Logistique, « supply chain » Identification / Traçabilité Grande distribution, hôpitaux, médicaments, animaux domestiques, … Gestion de bibliothèque Contrôle d’accès - Badge d’entrée, Passeport, … Gestion de parc automobile, flotte de taxi Portiques antivols / étagères intelligentes www.net-7.fr - 12 -
  • 13. M2M – Machine to Machine Association des TIC, avec des objets dits intelligents et communicants (boitier RFID avec capteurs) et cela dans le but de fournir à ces derniers les moyens d'interagir sans intervention humaine Télémesures, domotique, automatisation, maintenance, alertes, … Gestion des ruches Le Roomba et le vase Ming (adapté de fr.wikipedia.org) www.net-7.fr - 13 -
  • 14. « L’Internet des Objets » Extension de l’Internet au monde réel des objets ou des lieux en leur associant des étiquettes munies de codes ou d’URLs Ces étiquettes pourront être lues par des dispositifs mobiles sans fil. Le RFID permettra de reconnaître chaque objet de façon unique, recueillir les données stockées au niveau de l’objet et les partager (adapté de fr.wikipedia.org) www.net-7.fr - 14 -
  • 15. Lecteur RFID Grand Public Le Mir:ror de Violet Le Touchatag d’Alcatel L’Airtag Kit Associer des objets (photos, clés, tasse, …) à des pages Internet ou des applications PC/Mac Démo www.net-7.fr - 15 -
  • 16. La « smart card » sans contact Ces cartes comportent un processeur, de la mémoire mais pas de batterie. La communication vers les lecteurs de cartes se passe par RFID. Ces cartes peuvent être utilisées pour l’identification, l’authentification, le paiement et le stockage de données. Le standard de communication pour les cartes sans contact est l’ ISO/IEC 14443 - HF - 13,56 MHz La distance de communication max. est de 10 cm. www.net-7.fr - 16 -
  • 17. Applis cartes sans contact Transport Billettique Photo. – MasterCard Navigo, Vélib, Oyster concerts, JO (UK), télépéage Contrôle d’accès Paiement - US clé de voiture, Visa PayWave, badge d’entrée (bureau, MasterCard PayPass maison, hôtel), Commerce carte d’étudiant / cartes de fidélité cantine, couponing forfait ski, … www.net-7.fr - 17 -
  • 18. Les cartes sans contact en pratique Transport Graph- O’Reilly Photo. – RATP L’étiquette est La carte passe L’information de et transmise sur une carte devant un l’étiquette est lue vers le SI pour Navigo. lecteur RFID par le lecteur traitement www.net-7.fr - 18 -
  • 19. NFC – Near Field Communication Technologie de communication courte distance sans contact permettant une interaction simple entre des objets électroniques (Forum NFC) Fréquence - HF - 13,56 MHz Compatibilité - ISO/IEC 14443 – Cartes sans contact Adopté par l’industrie – Philips, Sony, Nokia,… « Normalisé » Sécurisé Rapide Graph. - EPC Global www.net-7.fr - 19 -
  • 20. Le NFC appliqué au mobile La technologie NFC intégrée au téléphone mobile permet la convergence de la technologie RFID, des cartes sans contact et du téléphone mobile Interactivité - Ecran / Clavier Géolocalisation Multi-Services Graph. – NFC Forum www.net-7.fr - 20 -
  • 21. Le NFC appliqué au mobile Le téléphone NFC peut alors 1. émuler le fonctionnement d’une (ou plusieurs) carte(s) sans contact ET 2. servir de lecteur d’étiquettes RFID Affichage interactif / « Internet des Objets » / Réseaux Sociaux 3. fonctionner en mode « pair à pair » en permettant à deux téléphones mobiles d’échanger des informations Cartes de visite, jeux multi-joueur www.net-7.fr - 21 -
  • 22. Convergence des applications Un téléphone NFC peut remplacer un grand nombre d’objets courants Etape 1 Les objets du quotidien Etape 2 Cartes sans contact multi services Etape 3 Téléphone Mobile NFC Graph. - Nokia www.net-7.fr - 22 -
  • 23. Le sans contact dans le monde - Vidéos www.net-7.fr - 23 -
  • 24. Les acteurs principaux de l’écosystème - GSMA Utilisateur Opérateur Mobile Fournisseur de services banques, transport, distribution, « Trusted Service Manager » distribue de manière sécurisée les services au client de l’opérateur mobile Fabricant de téléphone, de circuit NFC et de SIM Fabricant de lecteur NFC / TPE Développeur d’application Association de standardisation, Forum professionnel © GSMA www.net-7.fr - 24 -
  • 25. Les acteurs de l’écosystème en détail Utilisateurs / Consommateurs Opérateurs téléphonie mobile Fournisseurs de Services Opérateurs téléphonie, Banques, Organismes financiers, Société de transport, Industrie médicale, Tourisme, Securité, Logistique, Evènementiel, Services publics “Trusted Service Manager” Constructeurs / Fabricants / Electronique Electronique, Téléphone mobile, Semiconducteurs, Cartes à Puces, SIM, Antennes, Etiquettes RFID, Lecteurs, Terminaux Fournisseurs de solutions, Développeurs, SSSI Paiement, Ticketing, Fidélisation, Contrôle d’accès, Multimedia, Web… Associations de standardisation Associations de consommateurs, CNIL Administration locale et nationale, Institutions européennes Commerçants / Points de ventes www.net-7.fr - 25 -
  • 26. En France, les acteurs principaux de l’écosystème s’organisent l’écosystème s’organisent France - les acteurs de www.net-7.fr - 26 - © AFSCM
  • 27. Nice, première ville NFC en Europe © AFSCM www.net-7.fr - 27 -
  • 28. Les freins potentiels coté industriel Un écosystème complexe De grandes sociétés aux intérêts divergents Fabricants de terminaux Opérateurs réseau mobile - MNO Banques / GIE Carte Bancaire Des coûts d’infrastructure importants Crédit Mutuel – 250 000 TPE en 4 ans STIF / Navigo – Compatible NFC en 2010 Concurrence du Code barre « Classic » et 2D www.net-7.fr - 28 -
  • 29. Les freins potentiels coté utilisateur Exposition aux ondes Réduite – le passage devant un lecteur est rapide Vol d’information, Sécurité … Possible mais difficile – SIM, distance 10 cm Vie privée La CNIL est compétente et vigilante Perte du téléphone Importance du Trusted Service Manager, un appel pour tout bloquer Le manque de terminaux NFC Disponible - Nokia Classic, Samsung Non disponible - iPhone / Blackberry / Androïd / Windows Mobile NFC en standard sur les prochains Nokia et Ericsson « Stickers » www.net-7.fr - 29 -
  • 30. NFC - Le sans contact sur mobile Une technologie simple et intuitive plébiscitée par les utilisateurs Un marché potentiel de trois milliards de téléphones mobiles De nouveaux services existants et à développer Graph. - Nokia Bientôt sur votre téléphone ! www.net-7.fr - 30 -
  • 31. Réseau de Consultants et de Dirigeants www.net-7.fr Introduction à la technologie sans contact RFID / NFC Merci pierremetivier@gmail.com http://www.linkedin.com/in/pierremetivier http://twitter.com/PierreMetivier
  • 32. Quelques sources AFSCM - Association Française du Sans Contact Mobile - www.afscm.org AEPM - Association Européenne "Payez Mobiles" - www.aepm.com www.payezmobile.com/ AFOM - Association Française des Opérateurs Mobiles - www.afom.fr BarclayCard - www.youtube.com/watch?v=oDO3phwOA7c Blog NFC - www.blognfc.com/ EPC - www.epcglobalinc.org/home ERGOSUM - ERGOnomie des Services sUr Mobiles - www.projet-ergosum.com FilRFID - http://www.filrfid.org/ Forum des services mobiles sans Contact - www.forum-smsc.org/ Gemalto - http://www.gemalto.com/france/index.html GSM Association - http://www.gsmworld.com/ Inside Contactless - http://www.insidecontactless.com/ MBDS – Université de Nice - http://www.mbds-fr.org/ NFC Forum - www.nfc-forum.org/home Nokia - www.nokia.com/technology/upcoming-innovations/nfc Pole de compétitivité "Industries du Commerce"- www.picom.fr Pôle de compétitivité "Transactions Electroniques Sécurisées" - www.pole-tes.com Pôle de compétitivité "Solutions Communicantes Sécurisées" - www.pole-scs.org Sony Felica - www.sony.net/Products/felica/csy/index.html Touchatag - http://www.touchatag.com/ ULYSSE - Billettique Transport sur Mobiles sans contact – www.ulysse.pole-tes.com www.net-7.fr - 32 -
