1. Système Temps réel
Introduction
Smati Abir
Page 1

2. • Il fournis des actions qui dirigent les activités d’un processus à des
instants bien précis.
• Le traitement du STR s’effectue en deux opérations:
 Collecte d’informations sur des objets externes.
 Traitement de données résultant en une commande de ces objets,
le but est de les forcer à produire un résultat physique au bout
d’un temps donné.
Page 2
Systèmes Temps Réel (STR)
commande
machine
action
STR
information

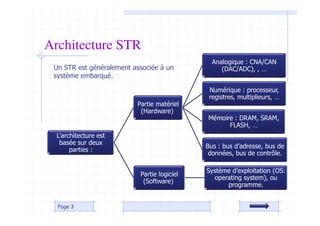

3. Page 3
Architecture STR
L’architecture est
basée sur deux
parties :
Partie matériel
(Hardware)
Analogique : CNA/CAN
(DAC/ADC), , …
Numérique : processeur,
registres, multiplieurs, …
Mémoire : DRAM, SRAM,
FLASH, …
Bus : bus d’adresse, bus de
données, bus de contrôle.
Partie logiciel
(Software)
Système d’exploitation (OS:
operating system), ou
programme.
Un STR est généralement associée à un
système embarqué.

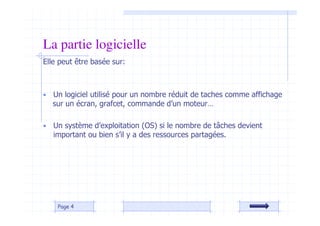

4. Elle peut être basée sur:
• Un logiciel utilisé pour un nombre réduit de taches comme affichage
sur un écran, grafcet, commande d’un moteur…
• Un système d’exploitation (OS) si le nombre de tâches devient
important ou bien s’il y a des ressources partagées.
Page 4
La partie logicielle

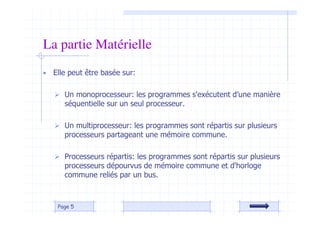

5. • Elle peut être basée sur:
 Un monoprocesseur: les programmes s'exécutent d’une manière
séquentielle sur un seul processeur.
 Un multiprocesseur: les programmes sont répartis sur plusieurs
processeurs partageant une mémoire commune.
 Processeurs répartis: les programmes sont répartis sur plusieurs
processeurs dépourvus de mémoire commune et d'horloge
commune reliés par un bus.
Page 5
La partie Matérielle

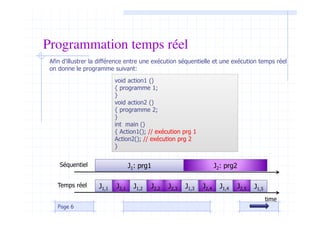

6. Afin d’illustrer la différence entre une exécution séquentielle et une exécution temps réel
on donne le programme suivant:
Page 6
Programmation temps réel
J1: prg1
time
Séquentiel
J1,1 J2,1 J1,2 J1,3 J1,4
Temps réel J2,4
J2: prg2
J2,2 J2,3 J2,5 J1,5
void action1 ()
{ programme 1;
}
void action2 ()
{ programme 2;
}
int main ()
{ Action1(); // exécution prg 1
Action2(); // exécution prg 2
}

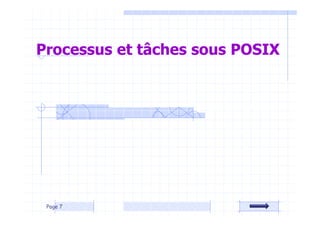

7. Processus et tâches sous POSIX
Page 7

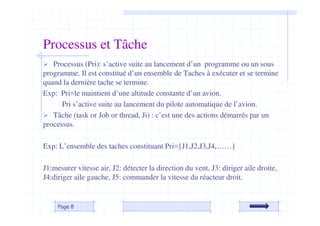

8.  Processus (Pri): s’active suite au lancement d’un programme ou un sous
programme. Il est constitué d’un ensemble de Taches à exécuter et se termine
quand la dernière tache se termine.
Exp: Pri=le maintient d’une altitude constante d’un avion.
Pri s’active suite au lancement du pilote automatique de l’avion.
 Tâche (task or Job or thread, Ji) : c’est une des actions démarrés par un
processus.
Exp: L’ensemble des taches constituant Pri={J1,J2,J3,J4,……}
J1:mesurer vitesse air, J2: détecter la direction du vent, J3: diriger aile droite,
J4:diriger aile gauche, J5: commander la vitesse du réacteur droit.
Page 8
Processus et Tâche

9. • Une tâche est identifiée par 4 attributs:
 Contexte d’exécution : c’est l’ensemble des ressources matériels utilisées
comme les registres du processeur, pile exécution, les timers,…
 Priorité. (par rapport à une autre tâche)
 Etat d’exécution: prêt, en cours, en suspend ou en attente.
 Etat de préemption (préemptible ou pas) : apte à être interrompue par une autre
tâche.
• Une tâche peut prendre
l’un de ces 4 états:
Page 9
Processus et Tâche
en
suspend suspendre
suspendre suspendre
activation
En cour
d’exécution

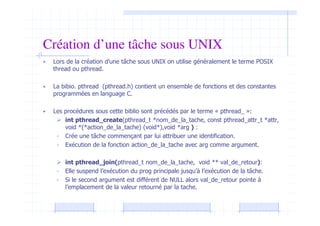

10. Création d’une tâche sous UNIX
• Lors de la création d’une tâche sous UNIX on utilise généralement le terme POSIX
thread ou pthread.
• La bibio. pthread (pthread.h) contient un ensemble de fonctions et des constantes
programmées en language C.
• Les procédures sous cette biblio sont précédés par le terme « pthread_ »:
 int pthread_create(pthread_t *nom_de_la_tache, const pthread_attr_t *attr,
void *(*action_de_la_tache) (void*),void *arg ) :
- Crée une tâche commençant par lui attribuer une identification.
- Exécution de la fonction action_de_la_tache avec arg comme argument.
 int pthread_join(pthread_t nom_de_la_tache, void ** val_de_retour):
- Elle suspend l’exécution du prog principale jusqu’à l’exécution de la tâche.
- Si le second argument est différent de NULL alors val_de_retour pointe à
l’emplacement de la valeur retourné par la tache.

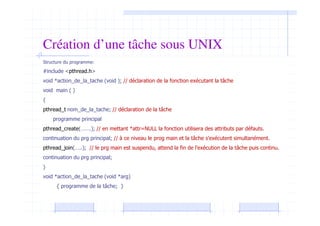

11. Création d’une tâche sous UNIX
Structure du programme:
#include <pthread.h>
void *action_de_la_tache (void ); // déclaration de la fonction exécutant la tâche
void main ( )
{
pthread_t nom_de_la_tache; // déclaration de la tâche
programme principal
pthread_create(…….); // en mettant *attr=NULL la fonction utilisera des attributs par défauts.
continuation du prg principal; // à ce niveau le prog main et la tâche s’exécutent simultanément.
pthread_join(…..); // le prg main est suspendu, attend la fin de l’exécution de la tâche puis continu.
continuation du prg principal;
}
void *action_de_la_tache (void *arg)
{ programme de la tâche; }

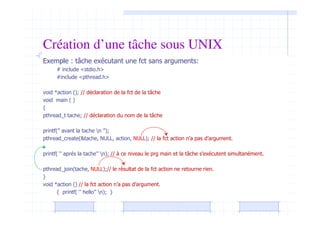

12. Création d’une tâche sous UNIX
Exemple : tâche exécutant une fct sans arguments:
# include <stdio.h>
#include <pthread.h>
void *action (); // déclaration de la fct de la tâche
void main ( )
{
pthread_t tache; // déclaration du nom de la tâche
printf(’’ avant la tache n ’’);
pthread_create(&tache, NULL, action, NULL); // la fct action n’a pas d’argument.
printf( ‘’ aprés la tache’’ n); // à ce niveau le prg main et la tâche s’exécutent simultanément.
pthread_join(tache, NULL);// le résultat de la fct action ne retourne rien.
}
void *action () // la fct action n’a pas d’argument.
{ printf( ‘’ hello’’ n); }

13. Création d’une tâche sous UNIX
Remarque : changer l’emplacement de pthread_join(), qu’est ce qui se passe?
# include <stdio.h>
#include <pthread.h>
void *action ();
void main ( )
{
pthread_t tache;
printf(’’ avant la tache n ’’);
pthread_create(&tache, NULL, action, NULL);
printf( ‘’ aprés la tache’’ n);
pthread_join(tache, NULL);
}
void *action ()
{ printf( ‘’ hello’’ n); }

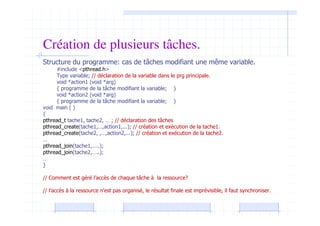

14. Création de plusieurs tâches.
Structure du programme: cas de tâches modifiant une même variable.
#include <pthread.h>
Type variable; // déclaration de la variable dans le prg principale.
void *action1 (void *arg)
{ programme de la tâche modifiant la variable; }
void *action2 (void *arg)
{ programme de la tâche modifiant la variable; }
void main ( )
{
pthread_t tache1, tache2, … ; // déclaration des tâches
pthread_create(tache1,…,action1,...); // création et exécution de la tache1.
pthread_create(tache2, ,…,action2,...); // création et exécution de la tache2.
…
pthread_join(tache1,…..);
pthread_join(tache2,…..);
…
}
// Comment est géré l’accès de chaque tâche à la ressource?
// l’accès à la ressource n’est pas organisé, le résultat finale est imprévisible, il faut synchroniser.

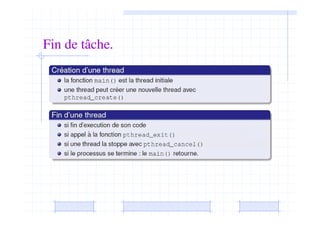

15. Fin de tâche.
