Le document présente la migration d'une solution de sécurité réseau vers Fortigate pour Algérie Télécom, visant à assurer une haute disponibilité et sécuriser les liaisons WAN. Il détaille l'utilisation de tunnels VPN IPSec pour établir des connexions sécurisées entre diverses agences et le management de la communication via un système de redondance. La mise en œuvre inclut des simulations, des tests de connectivité et des recommandations pour une gestion efficace de la sécurité réseau.

1. Institut National de la Poste et des Technologies de l’Information
et de la Communication (INPTIC)
Option: Les TIC et le Management
MIGRATION D’UNE SOLUTION DE SÉCURITÉ RÉSEAU VERS LA
SOLUTION FORTIGATE CAS D’UN CLIENT D’ALGÉRIE TÉLÉCOM
19/07/2017
PRÉSENTÉ PAR:
ALI AROUS YOUCEF
KHELALFA ALI
Encadré par
AMALOU Abdenour
SAFIR Karim 1

2. Introduction
Test et vérification
Conclusion
SOLUTION
2

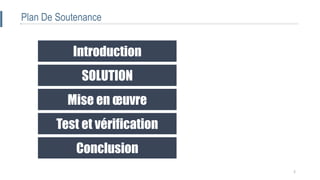

Plan De Soutenance
Mise en œuvre

3. INTRODUCTION
sonelgaz
3

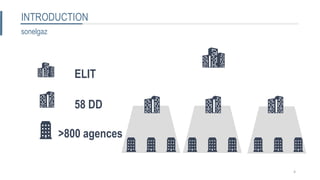

4. INTRODUCTION
sonelgaz
>800 agences
58 DD
ELIT
4

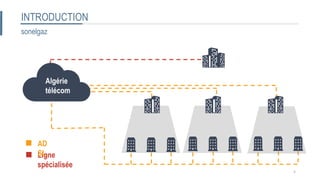

5. INTRODUCTION
Ligne
spécialisée
Algérie
télécom
AD
SL
sonelgaz
5

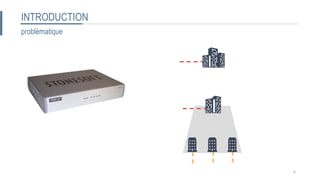

6. INTRODUCTION
problématique
6

7. LE SUPPORT LES MISES À JOUR LES CORRECTIFS
7
INTRODUCTION
problématique

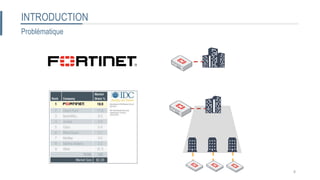

8. INTRODUCTION
Problématique
8

9. 9

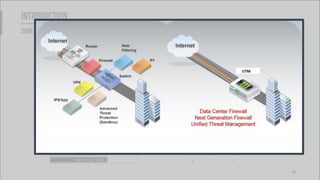

10. 10

11. 11

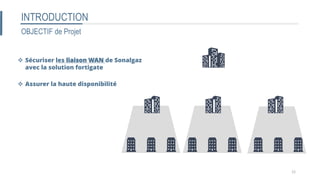

12. INTRODUCTION
OBJECTIF de Projet
 Assurer la haute disponibilité
 Sécuriser les liaison WAN de Sonalgaz
avec la solution fortigate
12

13. Solution
13

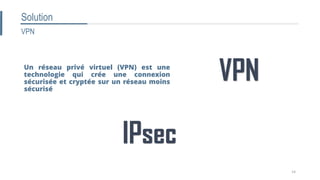

14. Un réseau privé virtuel (VPN) est une
technologie qui crée une connexion
sécurisée et cryptée sur un réseau moins
sécurisé
VPN
IPsec
Solution
VPN
14

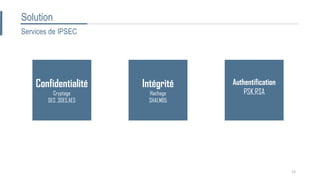

15. Solution
Services de IPSEC
Confidentialité
Cryptage
DES ,3DES,AES
Intégrité
Hachage
SHA1,MD5
Authentification
PSK,RSA
15

16. Solution
IPSEC
 IPsec est une suite de
protocole
16

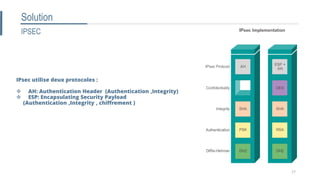

17. Solution
IPSEC
IPsec utilise deux protocoles :
 AH: Authentication Header (Authentication ,Integrity)
 ESP: Encapsulating Security Payload
(Authentication ,Integrity , chiffrement )
17

18. Solution
IPSEC : SA IPSEC
SA IPSec une structure de données servant à stocker l'ensemble des
paramètres de sécurité associés à une communication
18

19. Solution
IPSEC : IKE Internet Key Exchange
L’un des principaux protocoles pour IPsec
Etablit l’association de sécurité entre deux pairs
Une combinaison de plusieurs protocolesUne combinaison de plusieurs protocoles
elle fournit un échange sécurisé des clés cryptographiques
entre deux points d'extrémité IPSec
19

20. 20
Tunnel site à site
ICMP
request
ICMP reply
Hôte 1 Hôte 2
R2R1
Solution

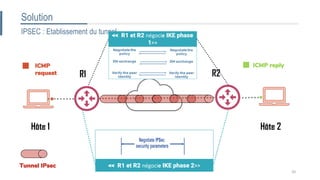

IPSEC : Etablissement du tunnel<< R1 et R2 négocie IKE phase
1>>
<< R1 et R2 négocie IKE phase 2>>Tunnel IPsec

21. Haute disponibilité
Algérie
télécom
Solution
21
Haute disponibilité = Eliminer les défaillances
Plusieurs techniques
• la redondance des entité
• la redondance des liens

22. haute disponibilité
Solution
Deux ou plusieurs
unités Fortigate
fonctionnent
comme un cluster
Si une unité de
cluster échoue, une
autre dans le cluster
la remplace
22

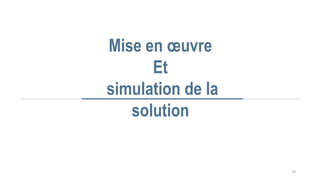

23. Mise en œuvre
Et
simulation de la
solution
23

24. Objectifs
Algérie
télécom
Solution
 Assurer la haute disponibilité
 Sécuriser les liaison WAN de Sonalgaz
avec la solution fortigate
24

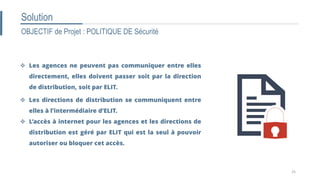

25. Solution
OBJECTIF de Projet : POLITIQUE DE Sécurité
 Les agences ne peuvent pas communiquer entre elles
directement, elles doivent passer soit par la direction
de distribution, soit par ELIT.
 Les directions de distribution se communiquent entre
elles à l’intermédiaire d’ELIT.
 L’accès à internet pour les agences et les directions de
distribution est géré par ELIT qui est la seul à pouvoir
autoriser ou bloquer cet accès.
25

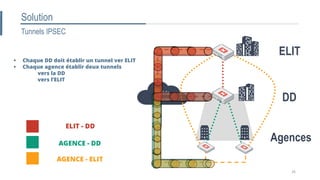

26. Tunnels IPSEC
Algérie
télécom
 Chaque DD doit établir un tunnel ver ELIT
 Chaque agence établir deux tunnels
vers la DD
vers l’ELIT
AGENCE - ELIT
ELIT - DD
AGENCE - DD
ELIT
DD
Agences
Solution
26

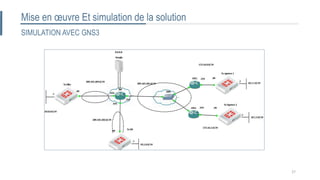

27. SIMULATION AVEC GNS3
Mise en œuvre Et simulation de la solution
27

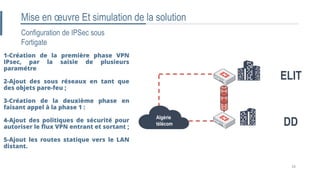

28. Configuration de IPSec sous
Fortigate
Algérie
télécom
1-Création de la première phase VPN
IPsec, par la saisie de plusieurs
paramétre
2-Ajout des sous réseaux en tant que
des objets pare-feu ;
3-Création de la deuxième phase en
faisant appel à la phase 1 :
4-Ajout des politiques de sécurité pour
autoriser le flux VPN entrant et sortant ;
5-Ajout les routes statique vers le LAN
distant.
ELIT
DD
28
Mise en œuvre Et simulation de la solution

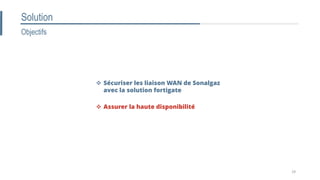

29. Objectifs
Algérie
télécom
Solution
 Assurer la haute disponibilité
 Sécuriser les liaison WAN de Sonalgaz
avec la solution fortigate
29

30. La haute disponibilité
Algérie
télécom
ELIT
DD
Agences
1
30
HA de UTM ( cluster)1
Mise en œuvre Et simulation de la solution

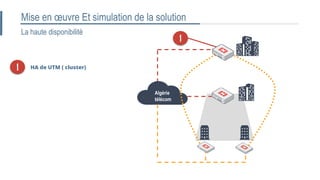

31. La haute disponibilité
Algérie
télécom
Mise en œuvre Et simulation de la solution
1
HA de UTM ( cluster)1

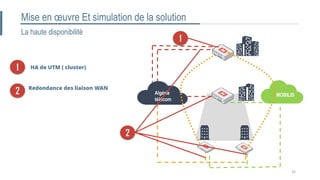

32. La haute disponibilité
Algérie
télécom
1
HA de UTM ( cluster)
2
1
2 Redondance des liaison WAN
MOBILIS
32
Mise en œuvre Et simulation de la solution

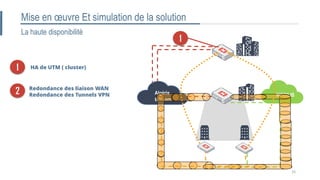

33. La haute disponibilité
Algérie
télécom
1
HA de UTM ( cluster)1
2 Redondance des liaison WAN
Redondance des Tunnels VPN MOBILIS
33
Mise en œuvre Et simulation de la solution

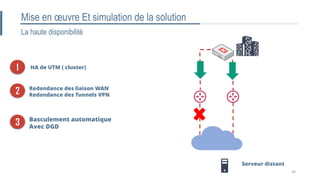

34. La haute disponibilité
HA de UTM ( cluster)1
2 Redondance des liaison WAN
Redondance des Tunnels VPN
3 Basculement automatique
Avec DGD
Serveur distant
34
Mise en œuvre Et simulation de la solution

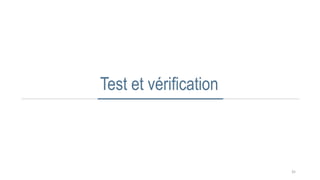

35. Test et vérification
35

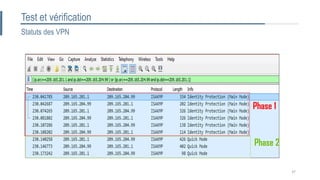

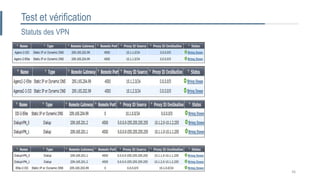

36. Statuts des VPN
Test et vérification
36

37. Statuts des VPN
Test et vérification
Phase 1
Phase 2
37

38. Test de connectivité
Test et vérification
Test de connectivité entre agence 1 et ELIT
38

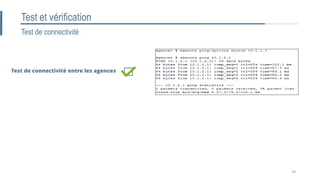

39. Test de connectivité
Test et vérification
Test de connectivité entre les agences
39

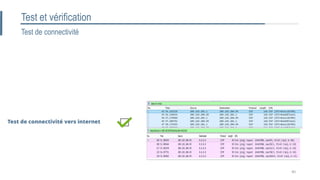

40. Test de connectivité
Test et vérification
Test de connectivité vers internet
40

41. 1-HA de UTM ( cluster)
Test et vérification
HA de UTM ( cluster)
41

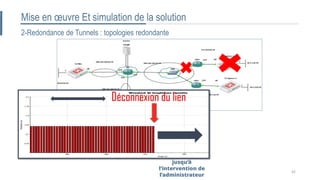

42. 2-Redondance de Tunnels : topologies redondante
Mise en œuvre Et simulation de la solution
42
jusqu’à
l’intervention de
l’administrateur
Déconnexion du lien

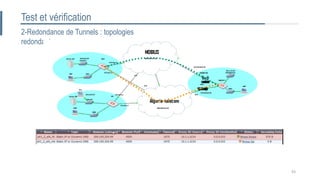

43. 2-Redondance de Tunnels : topologies
redondante
Test et vérification
43

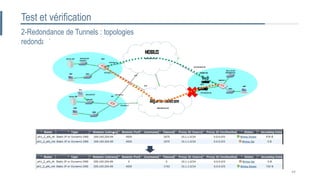

44. 2-Redondance de Tunnels : topologies
redondante
Test et vérification
44

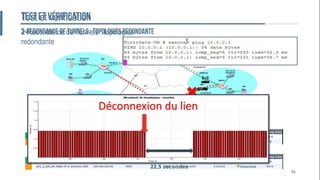

45. 2-Redondance de Tunnels : topologies
redondante
Test et vérification
45
22,5 secondes
Déconnexion du lien

46. 3-Basculement automatique : DGD
Test et vérification
46

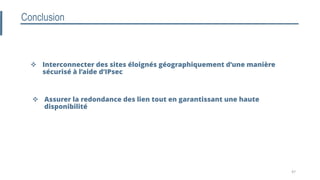

47. Conclusion
 Interconnecter des sites éloignés géographiquement d’une manière
sécurisé à l’aide d’IPsec
 Assurer la redondance des lien tout en garantissant une haute
disponibilité
47

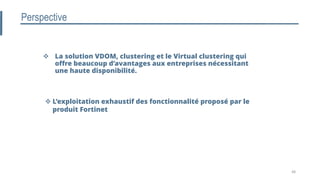

48. Perspective
 La solution VDOM, clustering et le Virtual clustering qui
offre beaucoup d’avantages aux entreprises nécessitant
une haute disponibilité.
 L’exploitation exhaustif des fonctionnalité proposé par le
produit Fortinet
48
