Le document traite de l'allocation des ressources et de l'automatisation des processus dans un environnement de cloud computing, en s'appuyant sur l'architecture Stonecloud. Il met en avant l'importance de la sécurité, de la virtualisation, et des services partagés, tout en présentant des éléments de gestion de l'infrastructure et des perspectives d'évolution vers un cloud hybride. Le projet inclut également des tests de sécurité et des stratégies de contrôle d'accès pour assurer une infrastructure sécurisée.

1. Réalisé Par : Mohamed MARZOUGUI & Samih KADRI
Encadré Par : M. Mhamed CHAMMEM & M. Hosni TOUNSI
1

2. 2
Comment allouer
les ressources
en fonction de
nos besoins?
Comment
accroitre la
compatibilité
et
automatiser
certains
processus?
Comment partager les
services entre
employés en toute
sécurité?

3. 3

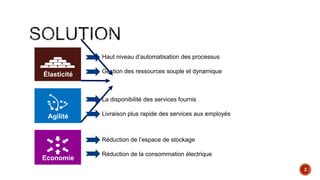

Élasticité
Economie
Agilité
Haut niveau d’automatisation des processus
Gestion des ressources souple et dynamique
La disponibilité des services fournis
Livraison plus rapide des services aux employés
Réduction de l’espace de stockage
Réduction de la consommation électrique

4. 4
Introduction
Spécification des besoins
Modélisation de l’approche StoneCloud
Conception de l’architecture
Mise en place & sécurisation de l’infrastructure
Tests & validation
Conclusion & perspectives

5. Matériel
Operating
System
Application Application
Application Application
Operating
System
Application Application
Application Application
Operating
System
Application Application
Application Application
Permettre à
plusieurs systèmes
d’exploitation de
s’exécuter
simultanément sur
une même machine
physique.
Réduction du nombre de machines
physiques
Optimisation de l’utilisation des
ressources matérielles
Mise en œuvre d'une tolérance aux
pannes ou d'un plan de reprise
d'activité simplifié
APPORTER DE l’AGILITÉ
ECONOMIE
Agrégation des services
ABSENCE D'ÉLASTICITÉ
5

6. 6

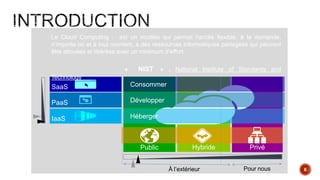

Hybride PrivéPublic Privé
Héberger
Développer
IaaS
PaaS
SaaS Consommer
À l’extérieur Pour nous
Le Cloud Computing : est un modèle qui permet l’accès flexible, à la demande,
n’importe où et à tout moment, à des ressources informatiques partagées qui peuvent
être allouées et libérées avec un minimum d’effort.
« NIST » , National Institute of Standards and
Technology

7. 7

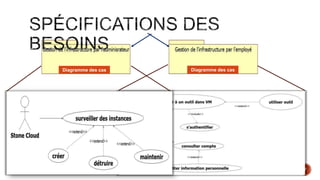

 Créer une instance
 Maintenir une instance
 Détruire une instance
S’authentifier
Consulter le compte
Éditer le compte
Gestion des outils
Diagramme des cas Diagramme des cas

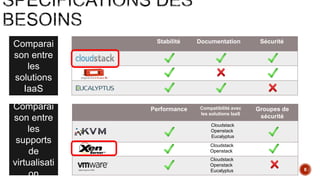

8. Stabilité Documentation Sécurité
Performance Compatibilité avec
les solutions IaaS
Groupes de
sécurité
Comparai
son entre
les
solutions
IaaS
Comparai
son entre
les
supports
de
virtualisati
on
Cloudstack
Openstack
Eucalyptus
Cloudstack
Openstack
Eucalyptus
Cloudstack
Openstack
8

9. 9

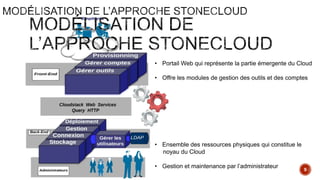

• Portail Web qui représente la partie émergente du Cloud
• Offre les modules de gestion des outils et des comptes
• Ensemble des ressources physiques qui constitue le
noyau du Cloud
• Gestion et maintenance par l’administrateur

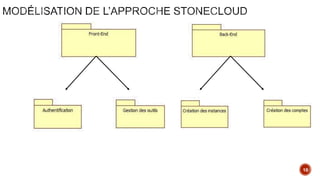

10. 10

11. 11
Zone DMZ
Zone Administration
Zone EmployéLes machines virtuelles accessibles par les employés
L’employé peut bénéficier des services offerts
par les serveurs publics :
 Un serveur Web
 Un serveur de messagerie électronique
 Un serveur Ftp
Segmentation du réseau
Switch Virtuel
Vlan1
Vlan2
Gestion de
l’infrastructure
Stockage des
données
Gestion des
instances

12. 12
Infrastructure as
a Service
Technologi
es
commune
s
Sécurité ▪ Virtualisation ▪ Administration ▪ Développement
Software as
a Service
Tests et
validation
Environnement
12

13. 13
• Cloud Privé
• Gestion flexible de
l’infrastructure
• Services partagés
entre employés
• Accès aux services via
navigateur
• Services disponibles à
la demande
Infrastructure
StoneCloud
Hyperviseur
Serveurde
gestion
Services
Gestiondes
instances
Serveurde
messagerie
ServeurFTP
ServeurWeb
Accèsaux
machines

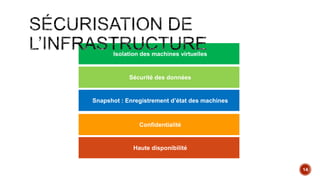

14. Sécurité en relation avec le Cloud
14

15. 15
Sécurité
StoneCloud
Composant matériel
Firewall FortiGate
Composants logiciels
Firewall
Cloudstack
Switch Virtuel
• Politique de
sécurité
• Haute
disponibilité
• Règle d’accès
par machine
• Isolation des
différentes zones

16. 16
DMZ
Administration
Employé
Test de la politique de
sécurité
Trafic censé être autorisé: Trafic HTTPS vers le serveur de messagerie
Trafic censé être bloqué: SSH vers la zone DMZ
Découverte des hôtes :
Hyperviseur
Nmap Sweeping : Détecter si l’hyperviseur est actif
nmap –sP 192.168.1.73
Politique de sécurité : le seul accès autorisé depuis l’extérieur est l’accès
par le protocole HTTPS

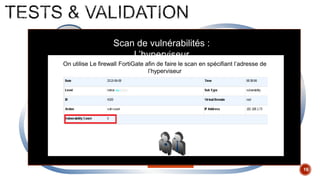

Scan de vulnérabilités :
L’hyperviseur
On utilise Le firewall FortiGate afin de faire le scan en spécifiant l’adresse de
l’hyperviseur

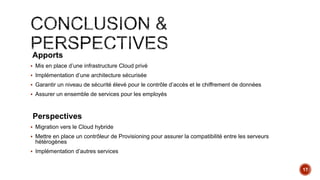

17. Apports
 Mis en place d’une infrastructure Cloud privé
 Implémentation d’une architecture sécurisée
 Garantir un niveau de sécurité élevé pour le contrôle d’accès et le chiffrement de données
 Assurer un ensemble de services pour les employés
Perspectives
 Migration vers le Cloud hybride
 Mettre en place un contrôleur de Provisioning pour assurer la compatibilité entre les serveurs
hétérogènes
 Implémentation d’autres services
17
