Le document présente un projet de fin de formation sur la construction d'une annexe administrative à Ait Idir, dans la commune de Sebaa Ayoune, avec un coût estimatif de 1 015 000 dirhams et un délai d'exécution de 8 mois. Il comprend des détails sur les travaux à réaliser, la planification, les plans architecturaux et en béton armé, ainsi qu'une étude approfondie des prix et devis quantitatif estimatif. Ce projet a été réalisé par un groupe d'étudiants sous la supervision d'une encadrante.

1. PROJET DE FIN DE FORMATION
PRESENTER PAR:
MOUHDANE MOHAMED
ATMANE ABBASSY
MOHAMED EL MAHDI SMAHI
ABID MOHAMED RIDA
TRAVAUX DE CONSTRUCTION DE L’ANNEXE
ADMINISTRATIVE AIT IDIR A LA COMMUNE DE SEBAA
AYOUNE PROVINCE D'EL HAJEB
ENCADRE PAR :
Mme FATIMA ZAHRA BOUICH
TSCTTP 204 / ANNE DE
FORMATION : 2022/2024

2.  PLAN
Présentation du projet
Les plans de construction
Béton arme
Etude des prix
Devis quantitatif estimatif
Planification du chantier
Installation du chantier
CONCLUSION

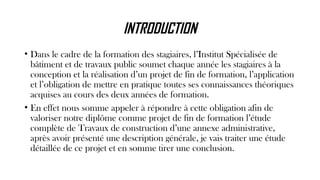

3. INTRODUCTION
• Dans le cadre de la formation des stagiaires, l’Institut Spécialisée de
bâtiment et de travaux public soumet chaque année les stagiaires à la
conception et la réalisation d’un projet de fin de formation, l’application
et l’obligation de mettre en pratique toutes ses connaissances théoriques
acquises au cours des deux années de formation.
• En effet nous somme appeler à répondre à cette obligation afin de
valoriser notre diplôme comme projet de fin de formation l’étude
complète de Travaux de construction d’une annexe administrative,
après avoir présenté une description générale, je vais traiter une étude
détaillée de ce projet et en somme tirer une conclusion.

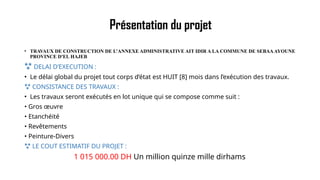

4. Présentation du projet
• TRAVAUX DE CONSTRUCTION DE L’ANNEXE ADMINISTRATIVE AIT IDIR A LA COMMUNE DE SEBAAAYOUNE
PROVINCE D'EL HAJEB
 DELAI D’EXECUTION :
• Le délai global du projet tout corps d’état est HUIT [8] mois dans l’exécution des travaux.
 CONSISTANCE DES TRAVAUX :
• Les travaux seront exécutés en lot unique qui se compose comme suit :
• Gros œuvre
• Etanchéité
• Revêtements
• Peinture-Divers
 LE COUT ESTIMATIF DU PROJET :
1 015 000.00 DH Un million quinze mille dirhams

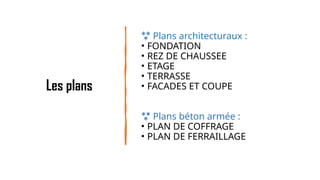

5. Les plans
 Plans architecturaux :

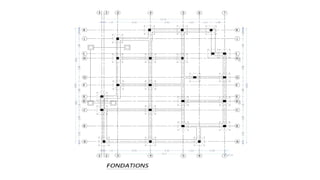

• FONDATION

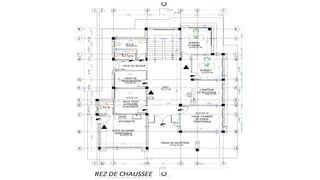

• REZ DE CHAUSSEE

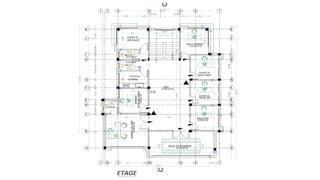

• ETAGE

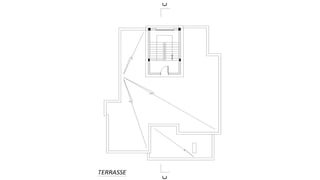

• TERRASSE

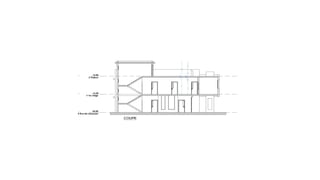

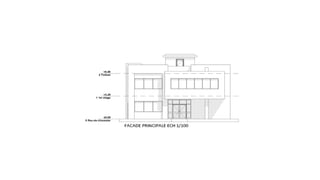

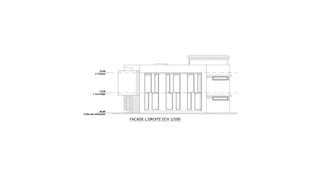

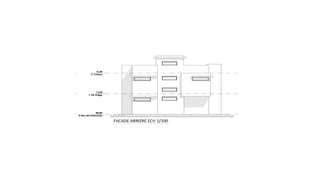

• FACADES ET COUPE
 Plans béton armée :

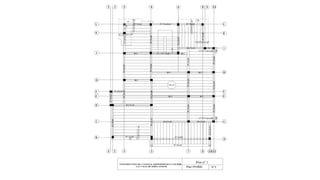

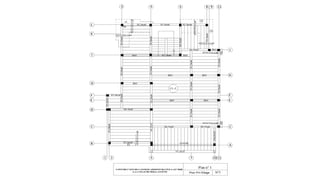

• PLAN DE COFFRAGE
• PLAN DE FERRAILLAGE

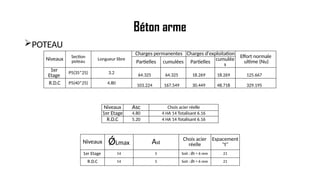

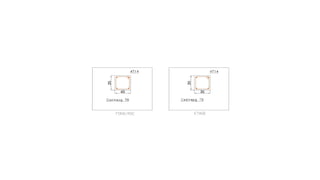

17. Béton arme
POTEAU
Niveaux Section
poteau
Longueur libre
Charges permanentes Charges d'exploitation
Effort normale
ultime (Nu)
Partielles cumulées Partielles
cumulée
s
1er
Etage
P5(35*25) 3.2
64.325 64.325 18.269 18.269 125.667
R.D.C P5(40*25) 4.80
103.224 167.549 30.449 48.718 329.195
Niveaux Asc Chois acier réelle
1er Etage 4.80 4 HA 14 Totalisant 6.16
R.D.C 5.20 4 HA 14 Totalisant 6.16
Niveaux ǾLmax Ast
Chois acier
réelle
Espacement
"t"
1er Etage 14 5 Soit : Ǿt = 6 mm 21
R.D.C 14 5 Soit : Ǿt = 6 mm 21

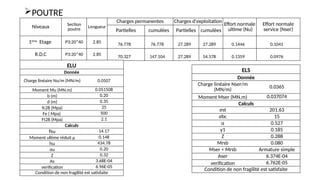

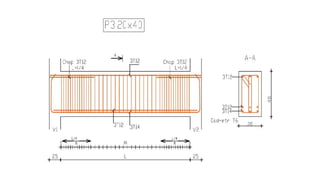

19. POUTRE
Niveaux Section
poutre
Longueur
Charges permanentes Charges d'exploitation
Effort normale
ultime (Nu)
Effort normale
service (Nser)
Partielles cumulées Partielles cumulées
1ème
Etage P3:20*40 2.85 76.778 76.778 27.289 27.289 0.1446 0.1041
R.D.C P3:20*40 2.85 70.327 147.104 27.289 54.578 0.1359 0.0976
ELU
Donnée
Charge linéaire Nu/m (MN/m) 0.0507
Moment Mu (MN.m) 0.051508
b (m) 0.20
d (m) 0.35
fc28 (Mpa) 25
Fe ( Mpa) 500
Ft28 (Mpa) 2.1
Calculs
fbu 14.17
Moment ultime réduit µ 0.148
fsu 434.78
αu 0.20
Z 0.32
As 3.68E-04
verification 6.96E-05
Condition de non fragilité est satisfaite
ELS
Donnée
Charge linéaire Nser/m
(MN/m)
0.0365
Moment Mser (MN.m) 0.037074
Calculs
σst 201.63
σbc 15
α 0.527
y1 0.185
Z 0.288
Mrsb 0.080
Mser < Mrsb Armature simple
Aser 6.374E-04
verification 6.762E-05
Condition de non fragilité est satisfaite

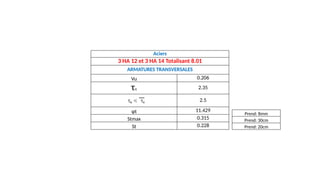

20. Aciers
3 HA 12 et 3 HA 14 Totalisant 8.01
ARMATURES TRANSVERSALES
Vu 0.206
τu 2.35
2.5
φt 11.429
Stmax 0.315
St 0.228
Prend: 8mm
Prend: 30cm
Prend: 20cm

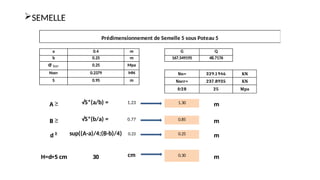

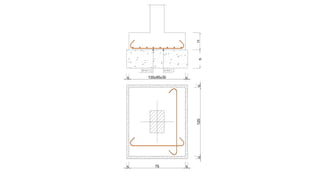

22. SEMELLE
a 0.4 m G Q
b 0.25 m 167.549195 48.7176
σ bar 0.25 Mpa
Nser 0.2379 MN Nu= 329.1946 KN
S 0.95 m Nser= 237.8935 KN
fc28 25 Mpa
A ≥ √S*(a/b) = 1.23 1.30 m
B ≥ √S*(b/a) = 0.77 0.85 m
d ≥ sup((A-a)/4;(B-b)/4) 0.23 0.25 m
H=d+5 cm 30 cm 0.30 m
Prédimensionnement de Semelle 5 sous Poteau 5

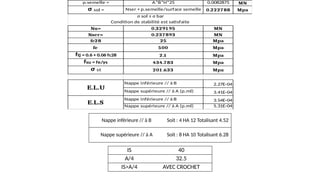

23. p.semelle = A*B*H*25 0.0082875 MN
σ sol = Nser + p.semelle/surface semelle 0.222788 Mpa
Nu= 0.3291 95 MN
Nser= 0.237893 MN
fc28 25 Mpa
fe 500 Mpa
ftj = 0.6 + 0.06 fc28 2.1 Mpa
fsu = fe/γs 434.783 Mpa
σ st 201 .633 Mpa
Nappe inférieure // à B 2.27E-04
Nappe supérieure // à A (p.ml) 3.41E-04
Nappe inférieure // à B 3.54E-04
Nappe supérieure // à A (p.ml) 5.31E-04
σ sol ≤ σ bar
Condition de stabilité est satisfaite
E.L.U
E.L.S
Nappe inférieure // à B Soit : 4 HA 12 Totalisant 4.52
Nappe supérieure // à A Soit : 8 HA 10 Totalisant 6.28
IS 40
A/4 32.5
IS>A/4 AVEC CROCHET

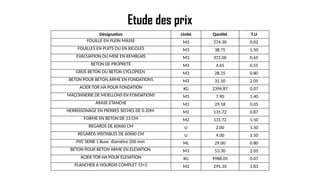

25. Etude des prix
Désignation Unité Qantité T.U
FOUILLE EN PLEIN MASSE M3 274.30 0.02
FOUILLES EN PUITS OU EN RIGOLES M3 38.75 1.50
EVACUATION OU MISE EN REMBLAIS M3 372.00 0.65
BETON DE PROPRETE M3 4.65 0.55
GROS BETON OU BETON CYCLOPEEN M3 28.25 0.80
BETON POUR BETON ARME EN FONDATIONS M3 31.10 2.05
ACIER TOR HA POUR FONDATION KG 2394.87 0.07
MAÇONNERIE DE MOELLONS EN FONDATIONS M3 7.90 1.40
ARASE ETANCHE M2 29.18 0.05
HERRISSONAGE EN PIERRES SECHES DE 0.20M. M2 131.72 0.87
FORME EN BETON DE 13 CM M2 131.72 1.50
REGARDS DE 60X60 CM U 2.00 1.50
REGARDS VISITABLES DE 60X60 CM U 4.00 1.50
PVC SERIE 1 Buse diamètre 200 mm ML 29.00 0.80
BETON POUR BETON ARME EN ELEVATION M3 53.30 2.05
ACIER TOR HA POUR ELEVATION KG 9988.05 0.07
PLANCHER A HOURDIS COMPLET 15+5 M2 295.10 1.83

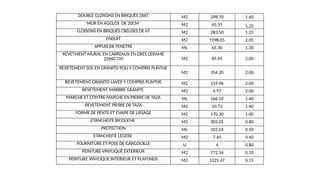

26. DOUBLE CLOISONS EN BRIQUES 2X6T M2 298.70 1.60
MUR EN AGGLOS DE 20CM M2 65.55 1.25
CLOISONS EN BRIQUES CREUSES DE 6T M2 283.50 1.25
ENDUIT M2 1998.05 2.05
APPUIS DE FENETRE ML 65.30 1.30
REVETMENT MURAL EN CARREAUX EN GRES CERAME
25X60 CM M2 85.45 2.00
REVETEMENT SOL EN GRANITO POLI Y COMPRIS PLINTHE
M2 354.20 2.00
REVETEMENT GRANITO LAVEE Y COMPRIS PLINTHE M2 159.96 2.00
REVETEMENT MARBRE GRANITE M2 4.97 2.00
MARCHE ET CONTRE MARCHE EN PIERRE DE TAZA ML 166.33 1.40
REVETEMENT PIERRE DE TAZA M2 10.73 1.40
FORME DE PENTE ET CHAPE DE LISSAGE M2 170.30 1.00
ETANCHEITE BICOUCHE M2 303.05 0.80
PROTECTION ML 103.24 0.50
ETANCHEITE LEGERE M2 7.45 0.40
FOURNITURE ET POSE DE GARGOUILLE U 4 0.80
PEINTURE VINYLIQUE EXTERIEUR M2 772.54 0.10
PEINTURE VINYLIQUE INTERIEUR ET PLAFONDS M2 1225.47 0.15

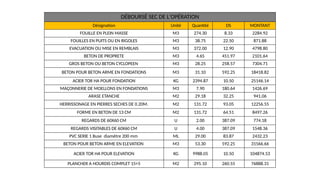

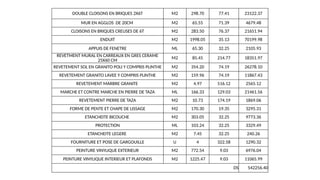

27. DÉBOURSÉ SEC DE L'OPÉRATION
Désignation Unité Quantité DS MONTANT
FOUILLE EN PLEIN MASSE M3 274.30 8.33 2284.92
FOUILLES EN PUITS OU EN RIGOLES M3 38.75 22.50 871.88
EVACUATION OU MISE EN REMBLAIS M3 372.00 12.90 4798.80
BETON DE PROPRETE M3 4.65 451.97 2101.64
GROS BETON OU BETON CYCLOPEEN M3 28.25 258.57 7304.71
BETON POUR BETON ARME EN FONDATIONS M3 31.10 592.25 18418.82
ACIER TOR HA POUR FONDATION KG 2394.87 10.50 25146.14
MAÇONNERIE DE MOELLONS EN FONDATIONS M3 7.90 180.64 1426.69
ARASE ETANCHE M2 29.18 32.25 941.06
HERRISSONAGE EN PIERRES SECHES DE 0.20M. M2 131.72 93.05 12256.55
FORME EN BETON DE 13 CM M2 131.72 64.51 8497.26
REGARDS DE 60X60 CM U 2.00 387.09 774.18
REGARDS VISITABLES DE 60X60 CM U 4.00 387.09 1548.36
PVC SERIE 1 Buse diamètre 200 mm ML 29.00 83.87 2432.23
BETON POUR BETON ARME EN ELEVATION M3 53.30 592.25 31566.66
ACIER TOR HA POUR ELEVATION KG 9988.05 10.50 104874.53
PLANCHER A HOURDIS COMPLET 15+5 M2 295.10 260.55 76888.31

28. DOUBLE CLOISONS EN BRIQUES 2X6T M2 298.70 77.41 23122.37
MUR EN AGGLOS DE 20CM M2 65.55 71.39 4679.48
CLOISONS EN BRIQUES CREUSES DE 6T M2 283.50 76.37 21651.94
ENDUIT M2 1998.05 35.13 70199.98
APPUIS DE FENETRE ML 65.30 32.25 2105.93
REVETMENT MURAL EN CARREAUX EN GRES CERAME
25X60 CM
M2 85.45 214.77 18351.97
REVETEMENT SOL EN GRANITO POLI Y COMPRIS PLINTHE M2 354.20 74.19 26278.10
REVETEMENT GRANITO LAVEE Y COMPRIS PLINTHE M2 159.96 74.19 11867.43
REVETEMENT MARBRE GRANITE M2 4.97 516.12 2565.12
MARCHE ET CONTRE MARCHE EN PIERRE DE TAZA ML 166.33 129.03 21461.56
REVETEMENT PIERRE DE TAZA M2 10.73 174.19 1869.06
FORME DE PENTE ET CHAPE DE LISSAGE M2 170.30 19.35 3295.31
ETANCHEITE BICOUCHE M2 303.05 32.25 9773.36
PROTECTION ML 103.24 32.25 3329.49
ETANCHEITE LEGERE M2 7.45 32.25 240.26
FOURNITURE ET POSE DE GARGOUILLE U 4 322.58 1290.32
PEINTURE VINYLIQUE EXTERIEUR M2 772.54 9.03 6976.04
PEINTURE VINYLIQUE INTERIEUR ET PLAFONDS M2 1225.47 9.03 11065.99
DS 542256.40

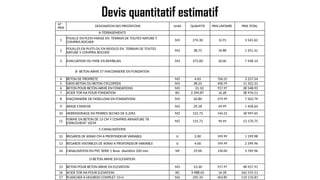

29. Devis quantitatif estimatif
N°
PRIX DESIGNATION DES PRESTATIONS Unité QUANTITE PRIX UNITAIRE PRIX TOTAL
A-TERRASEMENTS
1
FOUILLE EN PLEIN MASSE EN TERRAIN DE TOUTES NATURE Y
COMPRIS ROCHER M3 274.30 12.91 3 541.62
2 FOUILLES EN PUITS OU EN RIGOLES EN TERRAIN DE TOUTES
NATURE Y COMPRIS ROCHER
M3 38.75 34.88 1 351.41
3 EVACUATION OU MISE EN REMBLAIS M3 372.00 20.00 7 438.14
B- BETON ARME ET MACONNERIE EN FONDATION
4 BETON DE PROPRETE M3 4.65 700.55 3 257.54
5 GROS BETON OU BETON CYCLOPEEN M3 28.25 400.79 11 322.31
6 BETON POUR BETON ARME EN FONDATIONS M3 31.10 917.97 28 548.93
7 ACIER TOR HA POUR FONDATION KG 2 394.87 16.28 38 976.51
8 MAÇONNERIE DE MOELLONS EN FONDATIONS M3 26.80 279.99 7 503.79
9 ARASE ETANCHE M2 29.18 49.99 1 458.64
10 HERRISSONAGE EN PIERRES SECHES DE 0.20M. M2 131.72 144.23 18 997.65
11
FORME EN BETON DE 13 CM Y COMPRIS ARMATURE T8
ESPACEMENT 10CM
M2 131.72 99.99 13 170.75
C-CANALISATIONS
12 REGARDS DE 60X60 CM A PROFONDEUR VARIABLE U 2.00 599.99 1 199.98
13 REGARDS VISITABLES DE 60X60 A PROFONDEUR VARIABLE U 4.00 599.99 2 399.96
14 CANALISATION EN PVC SERIE 1 Buse diamètre 200 mm Ml 29.00 130.00 3 769.96
D-BETON ARME EN ELEVATION
15 BETON POUR BETON ARME EN ELEVATION M3 53.30 917.97 48 927.91
16 ACIER TOR HA POUR ELEVATION KG 9 988.05 16.28 162 555.51
17 PLANCHER A HOURDIS COMPLET 15+5 M2 295.10 403.85 119 176.87

30. E- MACONNERIE ET ENDUIT EN ELEVATION
18
DOUBLE CLOISONS EN BRIQUES 2X6T Y COMPRIS CHAINAGES HORIZONTAUX
ET VERTICAUX M2 298.70 119.99 35 839.67
19
MUR EN AGGLOS DE 20CM Y COMPRIS CHAINAGES HORIZONTAUX ET
VERTICAUX M2 65.55 110.65 7 253.19
20 CLOISONS EN BRIQUES CREUSES DE 6T M2 283.50 118.38 33 560.50
21 ENDUITS EXTERIEURS AU MORTIER DE CIMENT M2 772.55 54.46 42 071.59
22 ENDUITS INTERIEURS AU MORTIER DE CIMENT SUR MUR ET PLAFOND M2 1225.50 54.46 66 738.38
23 APPUIS DE FENETRE ML 65.30 49.99 3 264.18
F- REVETEMENT DE SOLS ET MURS – REVETEMENT SPECIAL
24 REVETMENT MURAL EN CARREAUX EN GRES CERAME 25X60 CM M2 85.45 332.89 28 445.55
25 REVETEMENT SOL EN GRANITO POLI Y COMPRIS PLINTHE M2 354.20 114.99 40 731.05
26 REVETEMENT GRANITO LAVEE Y COMPRIS PLINTHE M2 159.96 114.99 18 394.52
27 REVETEMENT MARBRE GRANITE M2 4.97 799.99 3 975.93
28 MARCHE ET CONTRE MARCHE EN PIERRE DE TAZA ML 166.33 200.00 33 265.42
29 REVETEMENT PIERRE DE TAZA M2 10.73 269.99 2 897.04
G- ETANCHEITE
30 FORME DE PENTE ET CHAPE DE LISSAGE M2 170.30 29.99 5 107.72
31 ETANCHEITE BICOUCHE EN POLYGUM 4MM Y COMPRIS EMULSION EN FLINKOT M2 303.05 49.99 15 148.71
32 PROTECTION DES RELEVES EN BICOUCHE AUTOPROTEGE ML 103.24 49.99 5 160.71
33 ETANCHEITE LEGERE M2 7.45 49.99 372.41
34 FOURNITURE ET POSE DE GARGOUILLE Y/C. CRAPAUDINE U 4.00 500.00 2 000.00
H- PEINTURE
35 PEINTURE VINYLIQUE EXTERIEUR M2 772.54 14.00 10 812.86
36 PEINTURE VINYLIQUE INTERIEUR ET PLAFONDS M2 1225.47 14.00 17 152.29
TOTAL HORS TVA 845 789.18
TVA 20% 169 157.84
TOTAL TTC 1 014 947.02

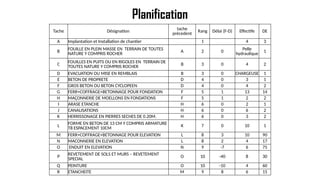

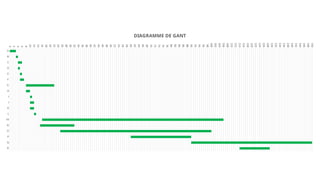

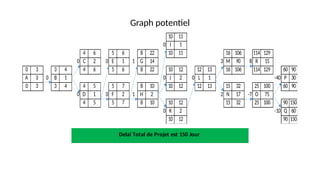

31. Planification
Tache Désignation
tache
précedent
Rang Délai (F-D) Effectife DE
A Implantation et Installation de chantier 1 4 3
B FOUILLE EN PLEIN MASSE EN TERRAIN DE TOUTES
NATURE Y COMPRIS ROCHER
A 2 0 Pelle
hydraulique
1
C
FOUILLES EN PUITS OU EN RIGOLES EN TERRAIN DE
TOUTES NATURE Y COMPRIS ROCHER
B 3 0 4 2
D EVACUATION OU MISE EN REMBLAIS B 3 0 CHARGEUSE 1
E BETON DE PROPRETE D 4 0 3 1
F GROS BETON OU BETON CYCLOPEEN D 4 0 4 2
G FERR+COFFRAGE+BETONNAGE POUR FONDATION F 5 1 13 14
H MAÇONNERIE DE MOELLONS EN FONDATIONS F 5 1 2 2
I ARASE ETANCHE H 6 0 2 1
J CANALISATIONS H 6 0 6 2
K HERRISSONAGE EN PIERRES SECHES DE 0.20M. H 6 0 3 2
L
FORME EN BETON DE 13 CM Y COMPRIS ARMATURE
T8 ESPACEMENT 10CM
K 7 0 10 1
M FERR+COFFRAGE+BETONNAGE POUR ELEVATION L 8 3 10 90
N MACONNERIE EN ELEVATION L 8 2 4 17
O ENDUIT EN ELEVATION N 9 -7 6 75
P
REVETEMENT DE SOLS ET MURS – REVETEMENT
SPECIAL
O 10 -40 8 30
Q PEINTURE O 10 -10 4 60
R ETANCHEITE M 9 8 6 15

32. 10 11
0 I 1
4 6 5 6 8 22 10 11 16 106 114 129
0 C 2 0 E 1 1 G 14 3 M 90 8 R 15
0 3 3 4 4 6 5 6 8 22 10 12 12 13 16 106 114 129 60 90
A 3 0 B 1 0 J 2 0 L 1 -40 P 30
0 3 3 4 4 5 5 7 8 10 10 12 12 13 15 32 25 100 60 90
0 D 1 0 F 2 1 H 2 2 N 17 -7 O 75
4 5 5 7 8 10 10 12 15 32 25 100 90 150
0 K 2 -10 Q 60
10 12 90 150
Graph potentiel
Delai Total de Projet est 150 Jour

33. A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
0
2
4
6
8
10
12
14
16
18
20
22
24
26
28
30
32
34
36
38
40
42
44
46
48
50
52
54
56
58
60
62
64
66
68
70
72
74
76
78
80
82
84
86
88
90
92
94
96
98
100
102
104
106
108
110
112
114
116
118
120
122
124
126
128
130
132
134
136
138
140
142
144
146
148
150
DIAGRAMME DE GANT

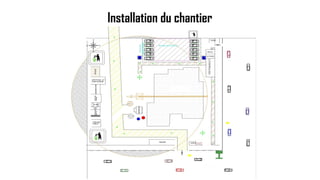

34. Installation du chantier

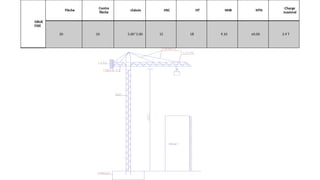

35. GRUE
FIXE
Flèche
Contre
flèche
châssis HSC HT NHB NTN
Charge
maximal
20 10 5.00*5.00 15 18 9.10 ±0.00 3.9 T

36. CONCLUSION
• Durant l’élaboration de ce projet, nous avons essayé
d'apprendre le maximum ainsi que de développer nos
connaissances acquises pendant toute la période de
formation.
• Finalement, ce projet a été pour nous une expérience riche
d’enseignement et nous a aidés énormément pour la suite
de notre carrière.
J’espère que vous l’aimerez

37. LA FIN
Merci de votre attention
