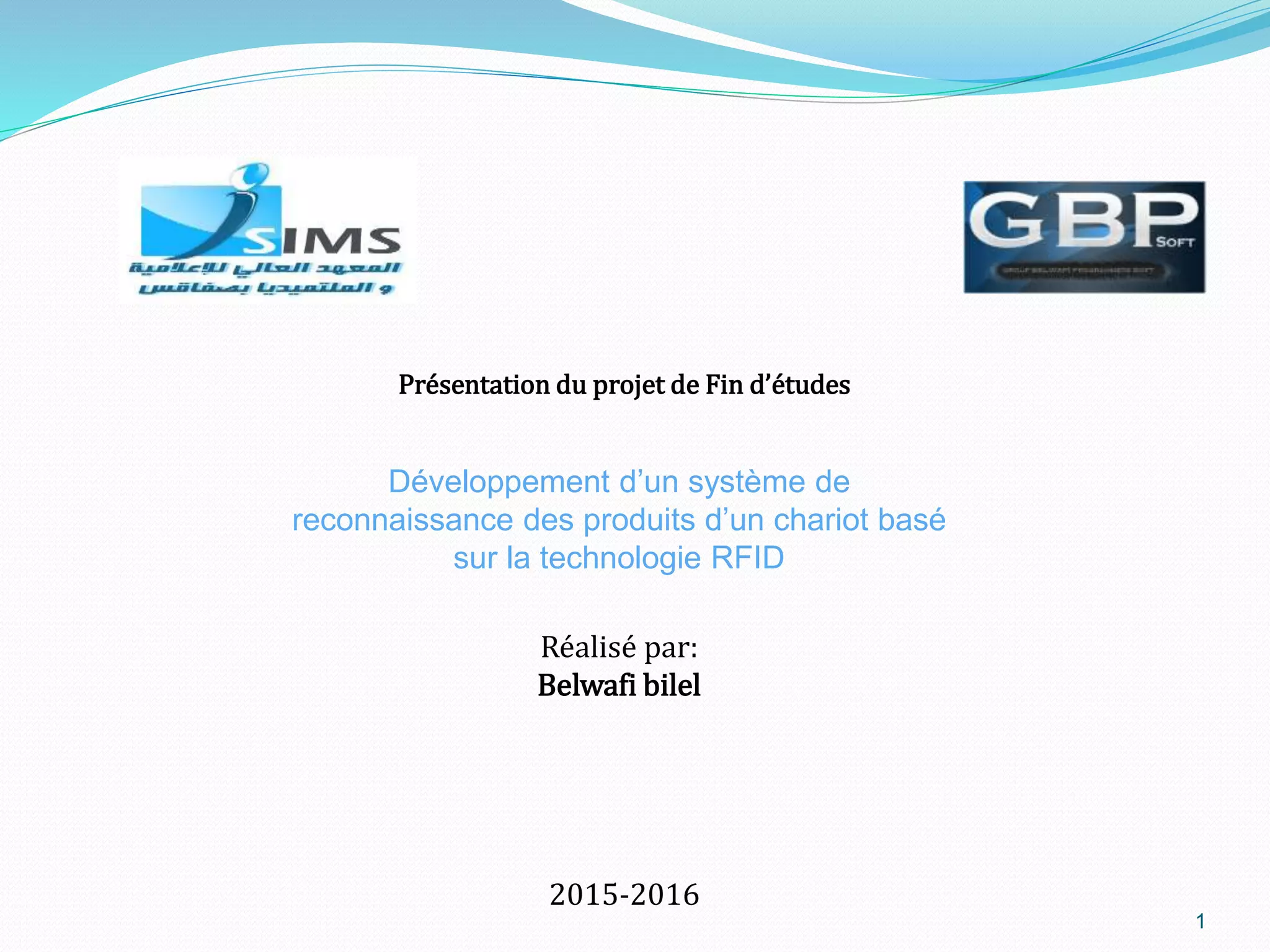

Présentation du projet de Fin d’études
Développement d’un système de
reconnaissance des produits d’un chariot basé
sur la technologie RFID
Réalisé par:
Belwafi bilel
2015-2016

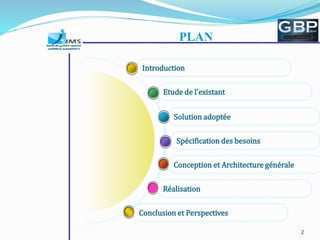

PLAN
Conception et Architecture générale
Spécification des besoins
Solution adoptée
Etude de l’existant
Introduction
2
Réalisation
Conclusion et Perspectives
33
Conception et
Architecture générale
Spécification
des besoins
Solution adoptée
Etude de l’existant
Introduction
Réalisation
Conclusion et
Perspectives

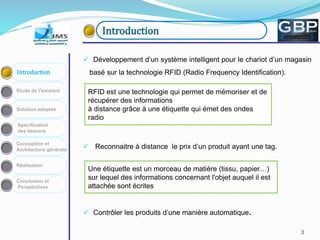

Introduction
 Développement d’un système intelligent pour le chariot d’un magasin
basé sur la technologie RFID (Radio Frequency Identification).
 Reconnaitre à distance le prix d’un produit ayant une tag.
 Contrôler les produits d’une manière automatique.
RFID est une technologie qui permet de mémoriser et de
récupérer des informations
à distance grâce à une étiquette qui émet des ondes
radio
Une étiquette est un morceau de matière (tissu, papier…)
sur lequel des informations concernant l'objet auquel il est
attachée sont écrites
444444
Conception et
Architecture générale
Spécification
des besoins
Solution adoptée
Etude de l’existant
Introduction
Réalisation
Conclusion et
Perspectives

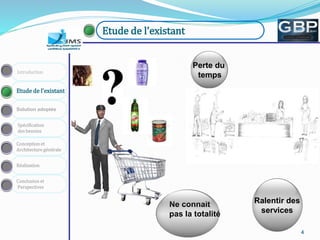

Etude de l’existant
Ne connait
pas la totalité
Perte du
temps
Ralentir des
services
Conception et
Architecture générale
Spécification
des besoins
Solution adoptée
Etude de l’existant
Introduction
Réalisation
Conclusion et
Perspectives
Solution adoptée [1]
5
Notre système consiste a reconnaitre le prix
d’un produit lors de se mettre dans le chariot
ainsi que la somme de la totalité des produits
Solution
.
Mise à jour de
la
facture
Objectif 1 Objectif 2 Objectif 4
Améliorer
la qualité
du service
de vente.
Savoir la
somme de
commande
en cours de
l’achat
Objectif 2
Gain du
temps
666666
Conception et
Architecture générale
Spécification
des besoins
Solution adoptée
Etude de l’existant
Introduction
Réalisation
Conclusion et
Perspectives

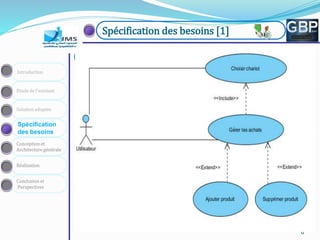

Spécification des besoins [1]
Les acteurs:
666
1
Le client est un acteur
principal qui interagit
avec notre application.
Cette personne
bénéficie de toutes les
fonctionnalités de
l’application.
Les principaux acteurs:
777777
Conception et
Architecture générale
Spécification
des besoins
Solution adoptée
Etude de l’existant
Introduction
Réalisation
Conclusion et
Perspectives

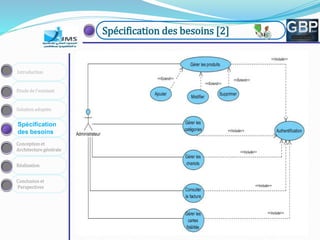

Spécification des besoins [2]
777
2
C’est la personne qui
prend en charge la
gestion des produits,la
gestion des
catégories,des factures
ainsi que la gestion des
cartes fidélités et la
gestion des chariots.
8888
Spécification
des besoins
Solution adoptée
Etude de l’existant
Introduction
Réalisation
Conclusion et
Perspectives
Conception et
Architecture générale
Conception et architecture générale[1]

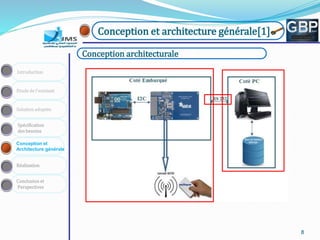

Conception architecturale
999999
Conception et
Architecture générale
Spécification
des besoins
Solution adoptée
Etude de l’existant
Contexte Général
Réalisation
Conclusion et
Perspectives
Conception et architecture générale[2]

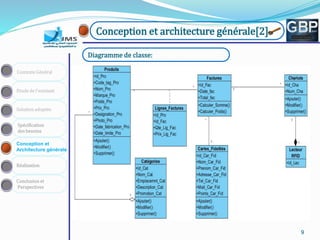

Diagramme de classe:
101010101010
Conception et
Architecture générale
Spécification
des besoins
Solution adoptée
Etude de l’existant
Introduction
Réalisation
Conclusion et
Perspectives
Conception et architecture générale[3]

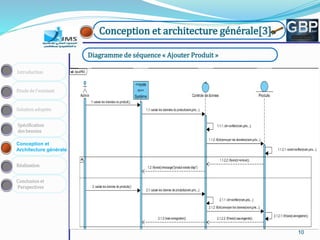

Diagramme de séquence « Ajouter Produit »
111111111111
Conception et
Architecture générale
Spécification
des besoins
Solution adoptée
Etude de l’existant
Introduction
Réalisation
Conclusion et
Perspectives
Réalisation [1]

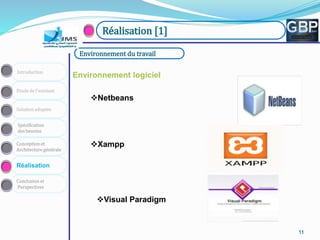

Environnement du travail
Environnement logiciel
Netbeans
Xampp
Visual Paradigm
121212121212
Conception et
Architecture générale
Spécification
des besoins
Solution adoptée
Etude de l’existant
Contexte Général
Réalisation
Conclusion et
Perspectives
Réalisation [2]

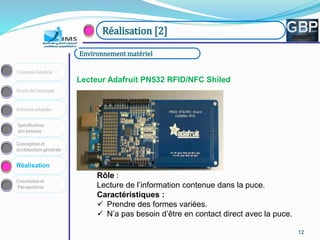

Lecteur Adafruit PN532 RFID/NFC Shiled
Environnement matériel
Rôle :
Lecture de l’information contenue dans la puce.
Caractéristiques :
 Prendre des formes variées.
 N’a pas besoin d’être en contact direct avec la puce.
131313131313
Conception et
Architecture générale
Spécification
des besoins
Solution adoptée
Etude de l’existant
Introduction
Réalisation
Conclusion et
Perspectives
Réalisation [3]

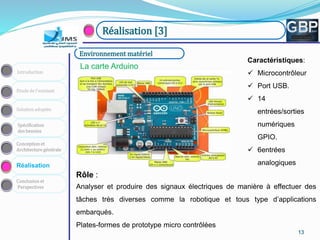

La carte Arduino
Environnement matériel
Rôle :
Analyser et produire des signaux électriques de manière à effectuer des
tâches très diverses comme la robotique et tous type d’applications
embarqués.
Plates-formes de prototype micro contrôlées
Caractéristiques:
 Microcontrôleur
 Port USB.
 14
entrées/sorties
numériques
GPIO.
 6entrées
analogiques
141414141414
Conception et
Architecture générale
Spécification
des besoins
Solution adoptée
Etude de l’existant
Introduction
Réalisation
Conclusion et
Perspectives
Réalisation [3]

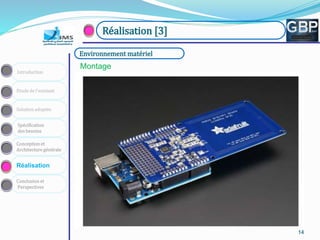

Montage
Environnement matériel
151515151515
Conception et
Architecture générale
Spécification
des besoins
Solution adoptée
Etude de l’existant
Contexte Général
Réalisation
Conclusion et
Perspectives

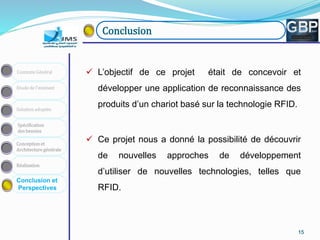

Conclusion
 L’objectif de ce projet était de concevoir et
développer une application de reconnaissance des
produits d’un chariot basé sur la technologie RFID.
 Ce projet nous a donné la possibilité de découvrir
de nouvelles approches de développement
d’utiliser de nouvelles technologies, telles que
RFID.
161616161616
Conception et
Architecture générale
Spécification
des besoins
Solution adoptée
Etude de l’existant
Contexte Général
Réalisation
Conclusion et
Perspectives

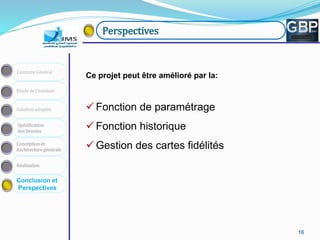

Perspectives
Ce projet peut être amélioré par la:
 Fonction de paramétrage
 Fonction historique
 Gestion des cartes fidélités
Merci pour votre attention
