Conception et développement d’une
application de pointage basé sur la
technologie RFID
Réalisé Par:
M. Belwafi Bilel

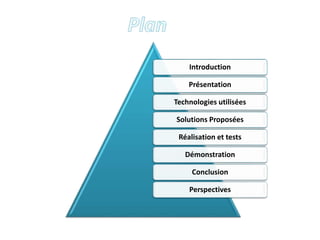

Introduction
Présentation
Technologies utilisées
Solutions Proposées
Réalisation et tests
Démonstration
Conclusion
Perspectives
• Nécessite de solution de pointage pour
toute société
• Pointage automatique
• Sauvegarde de l’historique
d’entrée/sorties d’une manière plus
précise que la méthode existante
Introduction
3
-Domaine des TIC
-Systèmes informatiques
-Systèmes embarqués.
Présentation (1/4)
4
• Développer une application permettant de
suivre l’accès des employés automatiquement.
• Implémenter un système de base de données.
• Stocker l’historique d’entrée/sortie sur le
machine.
 Notre choix s’est immédiatement porté sur le
programme MYSQL pour gérer cette base de
données.
• Pointage manuelle
• Enregistrement dans une fichier Excel ou
sur papier.
• Données non sécurisées.

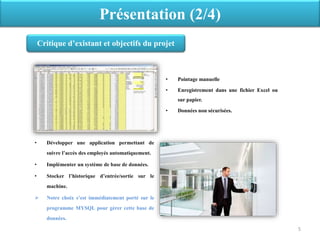

Critique d’existant et objectifs du projet
Présentation (2/4)
5

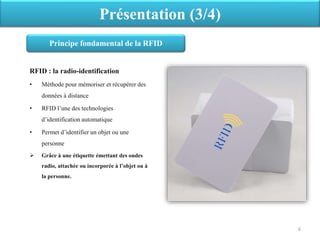

RFID : la radio-identification
• Méthode pour mémoriser et récupérer des
données à distance
• RFID l’une des technologies
d’identification automatique
• Permet d’identifier un objet ou une
personne
 Grâce à une étiquette émettant des ondes
radio, attachée ou incorporée à l’objet ou à
la personne.
Présentation (3/4)
Principe fondamental de la RFID
6
7

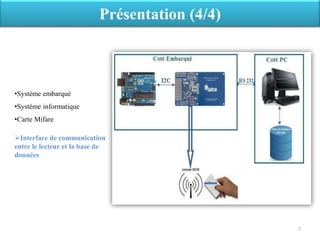

Présentation (4/4)
•Système embarqué
•Système informatique
•Carte Mifare
Interface de communication
entre le lecteur et la base de
données

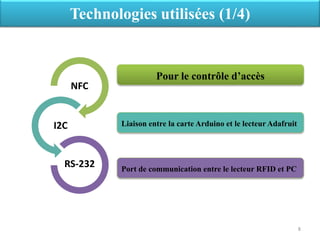

Technologies utilisées (1/4)
NFC
I2C
RS-232
Pour le contrôle d’accès
Liaison entre la carte Arduino et le lecteur Adafruit
Port de communication entre le lecteur RFID et PC
8

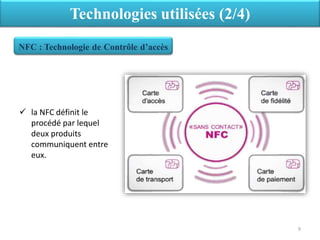

 la NFC définit le
procédé par lequel
deux produits
communiquent entre
eux.
Technologies utilisées (2/4)
NFC : Technologie de Contrôle d’accès
9

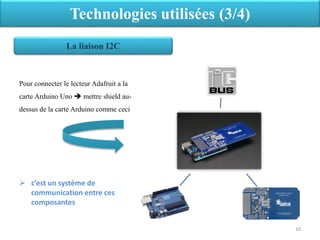

Pour connecter le lecteur Adafruit a la
carte Arduino Uno  mettre shield au-
dessus de la carte Arduino comme ceci
 c’est un système de
communication entre ces
composantes
Technologies utilisées (3/4)
La liaison I2C
10

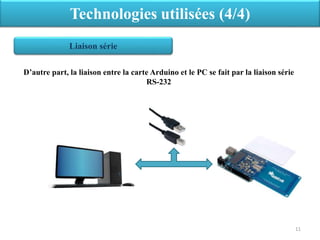

D’autre part, la liaison entre la carte Arduino et le PC se fait par la liaison série
RS-232
Technologies utilisées (4/4)
Liaison série
11

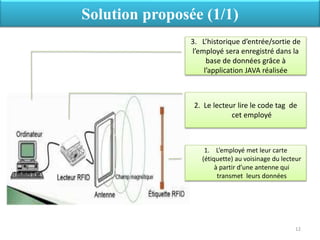

3. L’historique d’entrée/sortie de
l’employé sera enregistré dans la
base de données grâce à
l’application JAVA réalisée
2. Le lecteur lire le code tag de
cet employé
1. L’employé met leur carte
(étiquette) au voisinage du lecteur
à partir d’une antenne qui
transmet leurs données
Solution proposée (1/1)
12
13

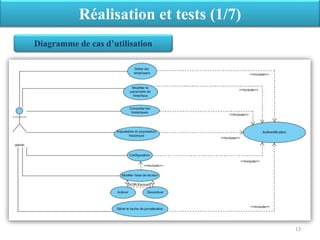

Réalisation et tests (1/7)
Diagramme de cas d’utilisation

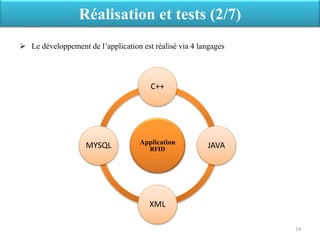

 Le développement de l’application est réalisé via 4 langages
Réalisation et tests (2/7)
Application
RFID
C++
JAVA
XML
MYSQL
14
15
Application
RFID
NetBeans
Arduino
Paradigm
Xampp

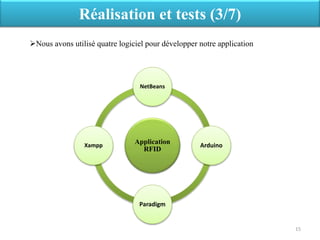

Réalisation et tests (3/7)
Nous avons utilisé quatre logiciel pour développer notre application

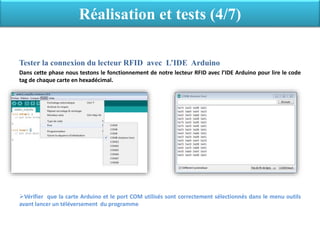

Tester la connexion du lecteur RFID avec L’IDE Arduino
Dans cette phase nous testons le fonctionnement de notre lecteur RFID avec l’IDE Arduino pour lire le code
tag de chaque carte en hexadécimal.
Vérifier que la carte Arduino et le port COM utilisés sont correctement sélectionnés dans le menu outils
avant lancer un téléversement du programme
Réalisation et tests (4/7)

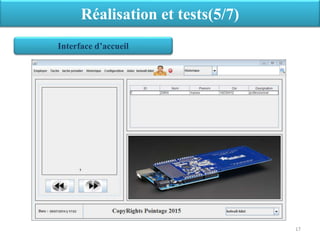

Réalisation et tests(5/7)
Interface d’accueil
17

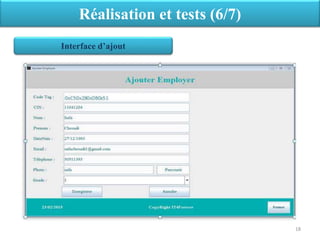

Interface d’ajout
Réalisation et tests (6/7)
18

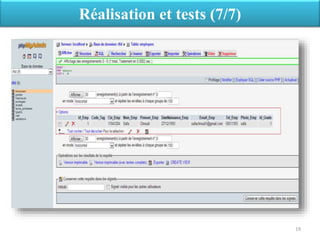

Réalisation et tests (7/7)
19
Démonstration (1/1)
Application de pointage avec
la technologie RFID
20

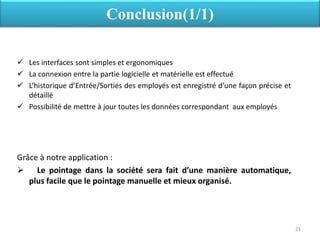

 Les interfaces sont simples et ergonomiques
 La connexion entre la partie logicielle et matérielle est effectué
 L’historique d’Entrée/Sorties des employés est enregistré d’une façon précise et
détaillé
 Possibilité de mettre à jour toutes les données correspondant aux employés
Grâce à notre application :
 Le pointage dans la société sera fait d’une manière automatique,
plus facile que le pointage manuelle et mieux organisé.
Conclusion(1/1)
21

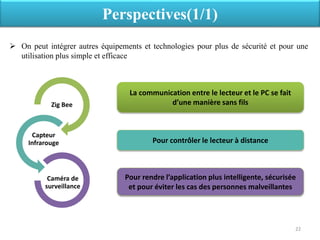

Perspectives(1/1)
 On peut intégrer autres équipements et technologies pour plus de sécurité et pour une
utilisation plus simple et efficace
22
Zig Bee
Capteur
Infrarouge
Caméra de
surveillance
La communication entre le lecteur et le PC se fait
d’une manière sans fils
Pour contrôler le lecteur à distance
Pour rendre l’application plus intelligente, sécurisée
et pour éviter les cas des personnes malveillantes
23
Fin de l’exposé
MERCI POUR VOTRE ATTENTION
