Réalisé par:
BOKO ZE Denis
NGO NSANG Eugénie

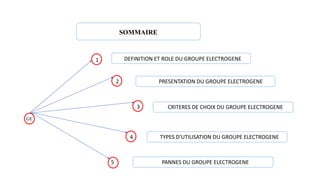

SOMMAIRE
GE
1
2
3
4
DEFINITION ET ROLE DU GROUPE ELECTROGENE
PRESENTATION DU GROUPE ELECTROGENE
CRITERES DE CHOIX DU GROUPE ELECTROGENE
5
TYPES D’UTILISATION DU GROUPE ELECTROGENE
PANNES DU GROUPE ELECTROGENE
Définition et rôle
d’un GE
Présentation d’un GE
Critères de choix
d’un GE
Types d’utilisation
d’un GE
Pannes d’un GE

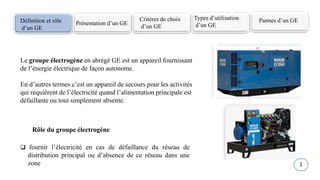

Le groupe électrogène en abrégé GE est un appareil fournissant
de l’énergie électrique de façon autonome.
En d’autres termes c’est un appareil de secours pour les activités
qui requièrent de l’électricité quand l’alimentation principale est
défaillante ou tout simplement absente.
Rôle du groupe électrogène
 fournir l’électricité en cas de défaillance du réseau de
distribution principal ou d’absence de ce réseau dans une
zone 1
Définition et rôle
d’un GE
Présentation d’un GE
Critères de choix
d’un GE
Types d’utilisation
d’un GE
Pannes d’un GE

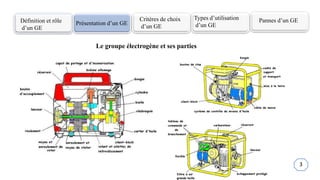

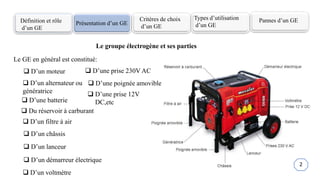

Le groupe électrogène et ses parties
Le GE en général est constitué:
 D’un moteur
 D’un alternateur ou
génératrice
 Du réservoir à carburant
 D’un filtre à air
 D’un châssis
 D’un lanceur
 D’un démarreur électrique
 D’un voltmètre
 D’une prise 12V
DC,etc
 D’une batterie
 D’une prise 230V AC
 D’une poignée amovible
2
Définition et rôle
d’un GE
Présentation d’un GE
Critères de choix
d’un GE
Types d’utilisation
d’un GE
Pannes d’un GE
Le groupe électrogène et ses parties
3
Définition et rôle
d’un GE
Présentation d’un GE
Critères de choix
d’un GE
Types d’utilisation
d’un GE
Pannes d’un GE
Fonctionnement du groupe électrogène
 Principe
Le GE est doté d’un moteur thermique qui fonctionne à l’essence ou au fioul(diesel) ou au gaz. Le
carburant(essence, gasoil) chauffe au démarrage du groupe électrogène et produit une énergie chimique
qui fera tourner le moteur. Il tourne à une vitesse fixe en produisant de l’énergie mécanique. L’énergie
mécanique est donc transformée en énergie électrique via l’alternateur(courant alternatif) ou
dynamo(courant continu).
4
ENERGIE
CHIMIQUE
ENERGIE
MECANIQUE
ENERGIE
ELECTRIQUE
Moteur Alternateur
Carburant
Définition et rôle
d’un GE
Présentation d’un GE
Critères de choix
d’un GE
Types d’utilisation
d’un GE
Pannes d’un GE

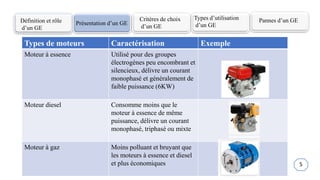

Types de moteurs Caractérisation Exemple
Moteur à essence Utilisé pour des groupes
électrogènes peu encombrant et
silencieux, délivre un courant
monophasé et généralement de
faible puissance (6KW)
Moteur diesel Consomme moins que le
moteur à essence de même
puissance, délivre un courant
monophasé, triphasé ou mixte
Moteur à gaz Moins polluant et bruyant que
les moteurs à essence et diesel
et plus économiques 5
Définition et rôle
d’un GE
Présentation d’un GE
Critères de choix
d’un GE
Types d’utilisation
d’un GE

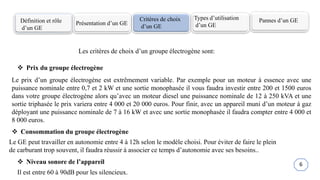

Les critères de choix d’un groupe électrogène sont:
Pannes d’un GE
 Prix du groupe électrogène
Le GE peut travailler en autonomie entre 4 à 12h selon le modèle choisi. Pour éviter de faire le plein
de carburant trop souvent, il faudra réussir à associer ce temps d’autonomie avec ses besoins..
Il est entre 60 à 90dB pour les silencieux.
 Consommation du groupe électrogène
 Niveau sonore de l’appareil
Le prix d’un groupe électrogène est extrêmement variable. Par exemple pour un moteur à essence avec une
puissance nominale entre 0,7 et 2 kW et une sortie monophasée il vous faudra investir entre 200 et 1500 euros
dans votre groupe électrogène alors qu’avec un moteur diesel une puissance nominale de 12 à 250 kVA et une
sortie triphasée le prix variera entre 4 000 et 20 000 euros. Pour finir, avec un appareil muni d’un moteur à gaz
déployant une puissance nominale de 7 à 16 kW et avec une sortie monophasée il faudra compter entre 4 000 et
8 000 euros.
6
Définition et rôle
d’un GE
Présentation d’un GE
Critères de choix
d’un GE
Types d’utilisation
d’un GE
Pannes d’un GE
 Choix de la puissance du groupe électrogène
Pour cela il faut connaitre la puissance nominale et la
puissance maximale(au démarrage) des appareils. Le
groupe électrogène doit donc être en mesure
d’approvisionner la puissance maximale consommée
par l’ensemble des équipements qui doivent démarrer
en même temps.
∑puissance
continue=1400+2000+1000+350+500+800+500=6 550W
∑ puissance au démarrage=
1680+4000+3500+1050+600+1600+500=12 930w
En fonction de ces charges on devra prendre un groupe électrogène de 15KW.
7
Exemple
Définition et rôle
d’un GE
Présentation d’un GE
Critères de choix
d’un GE
Types d’utilisation
d’un GE
Pannes d’un GE

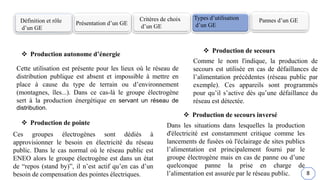

 Production autonome d’énergie
 Production de pointe
 Production de secours
 Production de secours inversé
Cette utilisation est présente pour les lieux où le réseau de
distribution publique est absent et impossible à mettre en
place à cause du type de terrain ou d’environnement
(montagnes, îles...). Dans ce cas-là le groupe électrogène
sert à la production énergétique en servant un réseau de
distribution.
Ces groupes électrogènes sont dédiés à
approvisionner le besoin en électricité du réseau
public. Dans le cas normal où le réseau public est
ENEO alors le groupe électrogène est dans un état
de “repos (stand by)”, il n’est actif qu’en cas d’un
besoin de compensation des pointes électriques.
Comme le nom l'indique, la production de
secours est utilisée en cas de défaillances de
l’alimentation précédentes (réseau public par
exemple). Ces appareils sont programmés
pour qu’il s’active dès qu’une défaillance du
réseau est détectée.
Dans les situations dans lesquelles la production
d'électricité est constamment critique comme les
lancements de fusées où l'éclairage de sites publics
l’alimentation est principalement fourni par le
groupe électrogène mais en cas de panne ou d’une
quelconque panne la prise en charge de
l’alimentation est assurée par le réseau public. 8
Définition et rôle
d’un GE
Présentation d’un GE
Critères de choix
d’un GE
Types d’utilisation
d’un GE
Pannes d’un GE

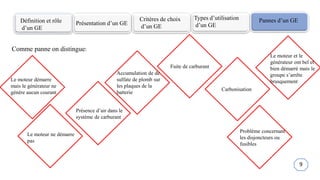

Comme panne on distingue:
Accumulation de de
sulfate de plomb sur
les plaques de la
batterie
Présence d’air dans le
système de carburant
Fuite de carburant
Carbonisation
Problème concernant
les disjoncteurs ou
fusibles
9
Le moteur ne démarre
pas
Le moteur démarre
mais le générateur ne
génère aucun courant
Le moteur et le
générateur ont bel et
bien démarré mais le
groupe s’arrête
brusquement
Définition et rôle
d’un GE
Présentation d’un GE
Critères de choix
d’un GE
Types d’utilisation
d’un GE
Pannes d’un GE
10

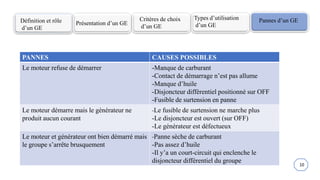

PANNES CAUSES POSSIBLES
Le moteur refuse de démarrer -Manque de carburant
-Contact de démarrage n’est pas allume
-Manque d’huile
-Disjoncteur différentiel positionné sur OFF
-Fusible de surtension en panne
Le moteur démarre mais le générateur ne
produit aucun courant
-Le fusible de surtension ne marche plus
-Le disjoncteur est ouvert (sur OFF)
-Le générateur est défectueux
Le moteur et générateur ont bien démarré mais
le groupe s’arrête brusquement
-Panne sèche de carburant
-Pas assez d’huile
-Il y’a un court-circuit qui enclenche le
disjoncteur différentiel du groupe
